Anndan IC 7490: Yon gid konplè pou deseni sikwi kontwa

Nan vas ak tout tan-agrandi linivè a nan elektwonik dijital, wòl nan sikwi entegre nan amelyore bagay konplike la ak efikasite nan sistèm elektwonik pa ka egzajere.Pami eleman sa yo de baz yo, IC 7490 la vle di soti kòm yon tipik binè-kode desimal (BCD) kontwa, kle nan aplikasyon pou mande egzak ak efikas konte.Li te ye pou fonctionnalités gaya li yo, IC 7490 la fasilite ekselans dijital pa transparans jere chif desimal ak retabli efor, fè li nesesè nan aparèy sòti nan revèy dijital nan sistèm kontwòl konplèks.Atik sa a fouye nan IC 7490 la, dekouvwi dinamik operasyonèl li yo, nuans estriktirèl, ak enpak pwofon sou elektwonik dijital, kidonk eklere pi gwo wòl li nan aplikasyon modèn teknolojik.

Katalòg

Eksplore IC 7490

Kontwa an binè-kode desimal (BCD) rete yon poto nan elektwonik dijital.Li se abil nan konte chif desimal jiska dis, retabli otomatikman ak chak batman kè revèy.Rezilta inik soti nan 0000 a 1001 nan fòma binè yo pwodwi ak presizyon, ilistre kontribisyon li nan efikasite sistèm.IC 7490 a se yon sikwi detaye entegre espesyalman fabrike pou konte desimal, asire operasyon an san pwoblèm nan sikwi elektwonik.

Konte BCD jwenn plas yo nan aplikasyon myriad, ki gen ladan revèy dijital, odometers, ak kalkilatris.Nan senaryo ki egzije reprezantasyon egzat nan nimewo desimal nan fòm binè, kontè sa yo briye pa ti soulajman konvèsyon an nan fòma fasilman konprann.Kòm kontè BCD yo itilize nan sistèm kontwòl ak aparèy mande egzak reprezantasyon nimerik, yon apresyasyon pi fon nan pratik yo results nan itilize chak jou.

IC 7490 la make yon etap remakab pou pi devan nan konsepsyon dijital, pwomosyon tranzisyon san pwoblèm ak pèfòmans gaya nan konte travay.Enjenyè kenbe adaptabilite li yo nan respè segondè, espesyalman lè w ap travay sou konplike elektwonik, akòz manyen versatile li yo nan divès kalite fonksyon konte.Efikasite sa a nan operasyon rann li yon opsyon favorize pou élaboration sistèm dijital kote presizyon ak fyabilite kenbe valè enpòtan.

IC 7490 Apèsi sou lekòl la

Ic 7490 se yon sikwi sofistike entegre ki fèt tankou yon kontwa deseni 4-ti jan.Nan nwayo li yo, li itilize yon mekanis tranch rid-ak karakteristik yon seri de konekte mèt/esklav baskile-flops.Se kous la enjenyeuz òganize nan de segments distenk fonksyonèl: yon sèl fasilite yon divize-pa-de operasyon ak lòt la yon divize-pa-senk operasyon.Sa a konfigirasyon doub reponn a varye frekans revèy, ki kapab lakòz yon tranzisyon eta dinamik ak chak batman kè revèy.Tankou yon apwòch estriktirèl pèmèt kapasite konte versatile, ouvèti avni pou konplike en dijital.

IC a inik fondasyon doub-seksyon ranfòse ou yo eksplore yon etalaj de aplikasyon pou konte dijital.Anbrase fonksyonalite divize-pa-de ak divize-pa-senk, ou ka tayè-konte chenn lè l sèvi avèk desen lojik konplèks.Sa a adaptabilite pwouve avantaje nan aplikasyon pou ki enplike divizyon frekans, fè li yon avantaj ki gen anpil valè nan revèy, kontè frekans, ak sikwi ki gen rapò.Ou ka souvan pouse limit yo nan karakteristik li yo, fè efò pou pèfòmans optimize nan tou de synchronous ak asenkron inisyativ konte.

IC 7490 PIN konfigirasyon

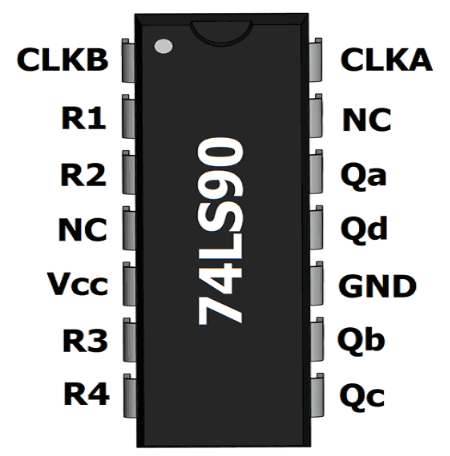

PIN No.	Non PIN	Deskripsyon
1	Clkb	Antre revèy 2
2	R1	Reyajiste 1
3	R2	Reyajiste 2
4	Nc	Pa konekte
5	VCC	Opinyon ekipman pou pozitif
6	R3	Reyajiste 3
7	R4	Reyajiste 4
8	QC	Sòti PIN 3
9	Kb	Sòti PIN 2
10	YD	Atè
11	QD	Sòti PIN 4
12	Ka	Sòti PIN 1
13	Nc	Pa konekte
14	Clka	Revèy opinyon 1

Tab verite

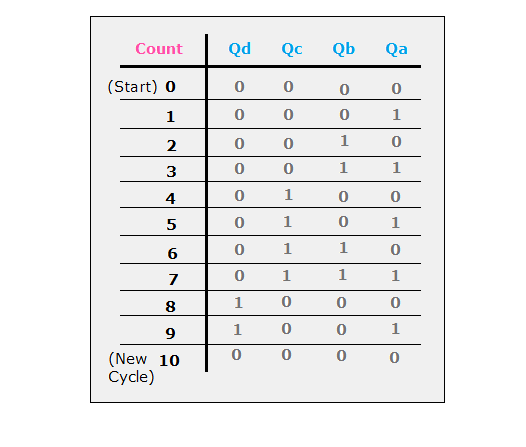

Tablo ki anba a prezante tab la verite pou IC 7490-dekad la vann san preskripsyon.Kòm demontre, kontwa an sekans pwogrese nan eta yo Soti nan 0 a 9, nan ki pwen li otomatikman retabli ak kòmanse yon nouvo konte sik.

Karakteristik ak espesifikasyon teknik

Karakteristik/spesifikasyon	Deskripsyon
Pouvwa dissipation	Apeprè 145 milliwatts
Konte frekans	Opere nan 42 megahertz
Konte mòd	Ofri divès mòd konte
Antre diodes kranpon	Mete restriksyon sou gwo vitès revokasyon enpak
Ekipman pou vòltaj	Opere nan yon vòltaj ekipman pou 5 vòlt
Ranje tanperati anbyen	Fonksyonèl soti nan -55 ° C a 125 ° C

IC 7490 Awondisman

Awondisman Entèn

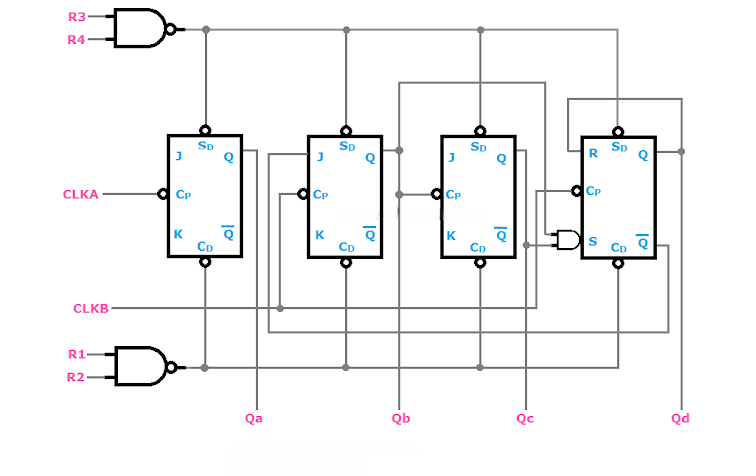

IC 7490 la se architected ak yon seri de kat mèt-esklav JK flip-flops cohesively konekte, fòme nwayo a nan konplo operasyonèl li yo.Inisyasyon nan sekans sa a kòmanse ak yon baskile-flop tension pa PIN la CLKA, pavaj yon fason pou ki vin apre flip-flops ki manevre nan PIN la CLKB, orchestrating yon pwogresyon siyal Harmony ak sekans.

Dyagram blòk

Dyagram nan estriktirèl nan IC 7490 la egzebisyon konpozan li yo, ak yon konsantre patikilye sou entrain ki gide fonctionnalités li yo.

• VCC ak GND bay enèji sikwi a, ak VCC ki reprezante nivo vòltaj ki pi wo a ak GND aji kòm tè a estabilize.

• Entran revèy (A ak B) founi nan enpilsyon nan ritm obligatwa pou operasyon IC, ki enkòpore yon Hallmark nan counter-IC konsepsyon.

• Mete entrain (S1 ak S2) tipikman konekte ak GND nan eta andòmi yo, ofri yon chemen pou presetting IC a nan yon kondisyon defini, kote konte a souvan anbake nan 0000 (0).

Sibtilite nan konsepsyon vann san preskripsyon ak IC 7490

Plizyè konsèp sèvi kòm zo rèl do a nan konsepsyon vann san preskripsyon;Konprann yo se pi gwo pou aplikasyon efikas:

• Konte asenkron pèmèt chak flip-flop fonksyone poukont li, san yo pa senkronize clocking, kòm egzanp pa ICS tankou 7490 ak 7493.

• Konte senkronik konte sou yon sous revèy inifye, pwomosyon aksyon senkronize, ki se aparan nan modèl IC tankou 74160 ak 74163.

• BCD (binè kode desimal) transfòme nimewo desimal nan yon fòma binè, pwomosyon douser entèraksyon done nan estrikti dijital.

• Mod-n konte delimite pwogrè nan tout eta 'n' anvan yon reset rive, defini modil la nan yon kontwa.

• Divizyon frekans atikile yon metòd pou segmenting frekans lan nan yon siyal revèy pa modile pousantaj la nan baskile-flop aktivasyon, konsa èkspoze ki jan kontè abilman modile frekans siyal.

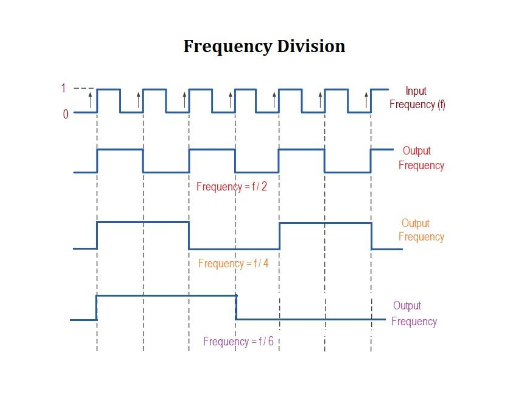

Aplikasyon divize frekans itilize IC 7490

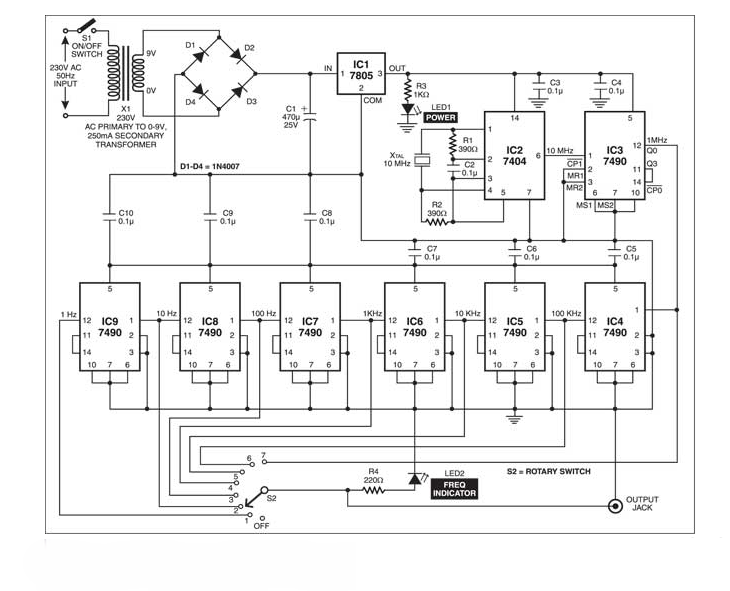

Kapasite nan fonksyonèl nan IC a 7490 nan divizyon frekans se manifeste nan aplikasyon li yo ak yon osilator 10MHz kristal, akonpaye pa yon ègzekutabl ègzekutabl IC 7404 ak plizyè 7490 inite.Sa a konfigirasyon adrwatman pwodui yon spectre nan frekans sòti nan 1MHz a 1Hz.Nan chak nivo vann san preskripsyon, frekans lan sibi divizyon pa yon faktè de dis, vizyèlman reprezante pa endikatè ki ap dirije ki mete aksan sou frekans pwodiksyon, mete aksan sou IC 7490 la kapasite gaya nan egzekite travay sofistike divizyon frekans.

Operasyon nan kontwa an deseni 7490

IC 7490 la opere kòm yon kontwa binè-kode desimal (BCD), pwogrese chik nan dis eta distenk sòti nan 0 a 9, touche li deziyasyon an nan yon kontwa Modulo-10 (MOD-10).Nan nwayo li yo se de inite konte entegre: yon MOD-2 ak yon kont MOD-5.Nan inison, inite sa yo manifeste dekad-konte kapasite, ranpli kondisyon ki nan tou de presizyon ak efikasite.Pwosesis la inisye ak kont lan MOD-2 ki osile ant de eta yo, 0 ak 1. Sa a osilasyon jenere yon pwodiksyon ki fonksyone kòm yon opinyon revèy, volan kont lan MOD-5.Koneksyon egzak yo itil: lyen revèy la nan kont la MOD-5 CLKB ak kont la MOD-2 CLKA asire operasyon lis.

Modilè Counter

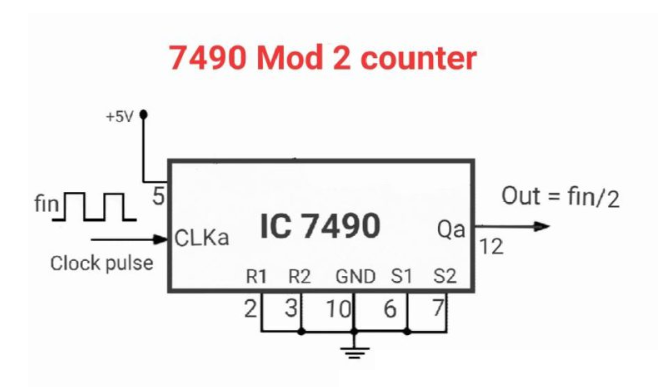

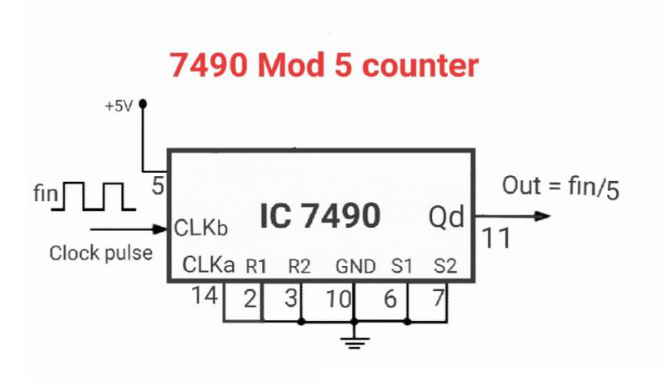

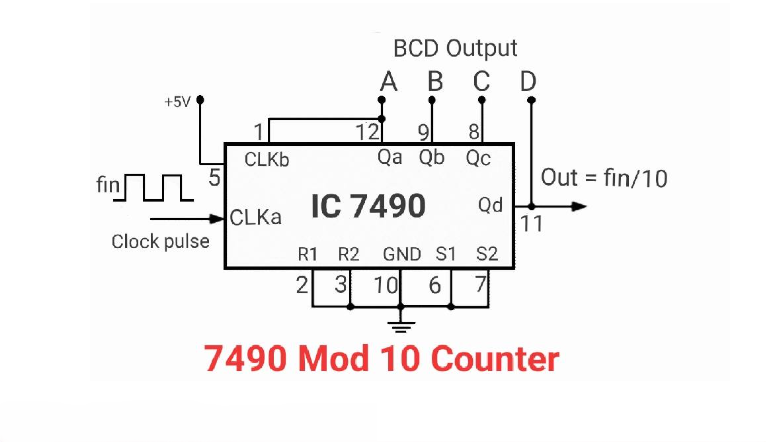

Moman sa a yon siyal revèy angaje seksyon an MOD-2, li abilman ranplasan pwodiksyon li yo, QA, ant 0 ak 1. Sa a pwodiksyon osilan pouse seksyon an MOD-5 nan senk eta distenk, ranpli yon sik BCD soti nan 0 a 9 ak fonksyonalite parfèt..Ekipe ak de broch Reyajiste (R0 ak R1) ak de broch mete (S0 ak S1), kontwa an ofri kontwòl fleksib sou eta li yo.Angaje yon PIN Reyajiste ak yon siyal segondè oswa mete yon PIN seri ki ba impeccably retabli konte a 0000, amonize kous la yo kòmanse ankò.Sou bò baskile, yon siyal ki ba sou Reyajiste a ak yon wo sou seri a pèmèt kontwa an transande nan konte maksimòm li yo nan 1001, oswa nèf.

Avèk fòs konviksyon elaji kapasite nan konte a doub chif (rive 99, MOD-100) oswa menm chif trip (pwolonje nan 999, MOD-1000) mande pou ajisteman minim.Pa enkòpore pwodiksyon ki pi wo a soti nan yon IC kòm opinyon nan revèy nan yon lòt nan yon seri sekans, ajisteman sa yo vin posib.Pou tipik MOD-10 operasyon yo, opinyon nan revèy dezyèm, yo te jwenn nan PIN 1, yo ta dwe lye nan QA, ak tout lòt broch reset konvnableman chita.Yon batman kè sèl lage nan PIN 1 efektivman choute-kòmanse konte an.Adopte yon lide mande, pou mod-6 operasyon yo, angaje opinyon 1 ak Reyajiste broch R3 ak R4 chita, ak enjenyè konekte QA nan opinyon 2 yo rekalkile fondasyon an konte.

Entegre IC 7490 ak yon ekspozisyon 7-segman

Eksplore konsepsyon sikwi dijital ak IC 7490 ak IC 7446 yo montre konte soti nan 0 a 9 sou yon ekspozisyon 7-segman ofri yon vwayaj sezisman nan elektwonik.Chak batman kè revèy modifye konbinezon sa a, kreye yon sekans angaje nan ekspozisyon vizyèl.

IC 7490 la sèvi kòm yon kontwa dekad, k ap gide konte soti nan 0 a 9. Travay li yo enplike nan divize batman kè a revèy nan dis rezilta, fondman presizyon nan sekans lan konte vizib sou ekspozisyon an.Ou ka souvan admire IC a 7490 pou fyabilite li yo, espesyalman nan revèy dijital ak kontè frekans ki mande egzak kontwòl sekans.

Nan pratik, mete kanpe IC 7490 enplike nan konsiderasyon metikuleu tankou nivo pouvwa, rediksyon bri, ak aliyman egzak nan siyal opinyon.Avèk siksè jere aspè sa yo asire pèfòmans lis ak anpeche konte iregilye.Ou ka souvan trase sou eksperyans yo nan amann-melodi paramèt sikwi, elve tou de estabilite ak presizyon.

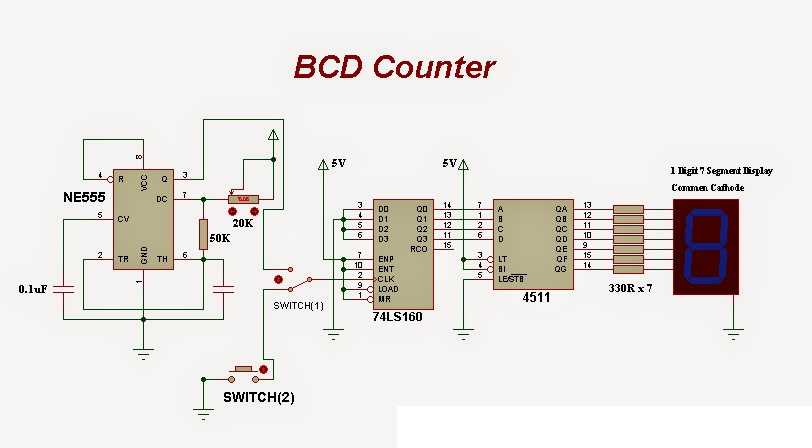

Konekte IC 7490 ak 7-segman montre ak IC 7446

IC 7446 jwe yon gwo wòl nan konvèti rezilta konte binè nan nimewo vizyèlman konpreyansib sou yon ekspozisyon 7-segman.Li fonksyone kòm yon chofè, entèprete pwodiksyon binè IC 7490 la ak aktive segments yo apwopriye pou fòmasyon desimal chif.

Aplike IC 7446 enplike nan konsiderasyon pratik.Garanti limit segman aktyèl ak bon jan kalite koneksyon anpeche kòkraze ak asire klè vizibilite chif.Ou ka estratejik enkòpore rezistans balans koule aktyèl, konsa pwolonje lavi montre.

Hallmark nan sistèm dijital rafine manti nan adaptabilite fonksyonèl yo ak adaptasyon nan divès frekans revèy.Garanti aliyman ant frekans batman kè revèy ak sistèm nan konte sipòte operasyon lis, ak ajisteman yo mande yo akomode bezwen konsepsyon diferan ak anviwònman.

Aplikasyon nan IC 7490

Mekanis konte dijital

Nan mond lan nan konte dijital, IC a 7490 pran sant etap ak kapasite natirèl li yo sik nan nimewo 0 a 9. Kòm aparèy fè efò pou jesyon konte egzak, adaptabilite a ak konpatibilite nan deseni sa a counter-klere lè may ak lòt eleman dijital,Revele yon relasyon senbyotik ou admire.

Montre amelyorasyon ak 7-segman montre

IC 7490 jwenn yon wòl siyifikatif nan 7-segman montre, fasilite yon apwòch estriktire nan reprezantasyon nimerik.Montre sa yo se répandus nan konsomatè elektwonik, asire fasil lizibilite.Ou ka souvan fouye nan Distenksyon yo nan amann-akor IC 7490 la reyalize pi bon pèfòmans ekspozisyon, yon navèt ki pa sèlman ranfòse entèraksyon ou, men tou prepare wout la pou dekouvri efikasite inatandi.Kalibre ekspozisyon sa yo ak presizyon fè distenksyon ou soti nan débutan anvi aprann.

Presizyon nan tan dijital ak revèy

Lè yo mete yo nan sant la nan tan dijital ak revèy, IC a 7490 revele gwo abilite li yo nan avèk presizyon divize tan.Atravè enfliyans li sou sistèm tan-depandan, li bay segments tan serye yo itilize pou operasyon yo.Metrize senkronizasyon li yo ak konpozan konplemantè mande yon melanj konsidere kòm nan teyori ak men-sou eksperimantasyon.Sa a fè atansyon efò transfòme fonctionnalités debaz nan sofistike innovations distribisyon pran swen pa fim tan.

Senp automatisation ak kontwòl nan anviwònman sèvè

Enkòpore IC 7490 nan sikwi kontwòl otomatik ki fonksyone nan sistèm dijital ak serveurs fè pwomosyon ranfòse efikasite operasyonèl.Li orchestrates pwosesis konplike tankou orè travay ak distribisyon resous pa délikatès kenbe tras nan sik operasyonèl yo.Moun sa yo ki sezonman nan orkestrasyon sèvè ogmante karakteristik sa yo rafine debi sèvè, subtilman mete dinamik yo nan jesyon trafik rezo a.Aplikasyon sa a pridan montre ki jan pwofondman entegre teknoloji redefini ak elve kapasite sistèm lan.

Konklizyon

Eksplorasyon IC 7490 nan atik sa a mete aksan sou wòl grav li kòm yon kontwa dekad nan elektwonik dijital.Avèk kapasite egzak konte ak Reyajiste li yo, IC 7490 la te pwouve voulu nan aplikasyon pou anpil ki mande pou disponiblite ak presizyon.Entegrasyon li nan divès aparèy pa sèlman amelyore pèfòmans, men tou rasyonalize konpleksite nan nannan nan konsepsyon sikwi dijital.Kòm nou kontinye pouse limit yo nan sa ki posib nan elektwonik dijital, prensip inisyal yo egzanpifye pa IC a 7490 pral san dout enspire plis innovations, asire ke li rete yon poto nan devlope avanse sistèm elektwonik.Sa a egzamen detaye sou IC 7490 a pa sèlman anrichi konpreyansyon nou an, men tou selebre enpòtans dirab li yo nan mete lavni nan teknoloji.
