JRC4558 OP-AMP GID: Karakteristik, aplikasyon, ak eleman ekivalan

Operasyonèl anplifikatè (op-amps) se ewo yo unsung nan mond lan elektwonik, fòme zo do a nan sikwi inonbrabl ak aparèy.Pami anpil opsyon ki disponib yo, JRC4558 la vle di soti kòm yon versatile ak serye doub op-amp, ki renome pou pèfòmans eksepsyonèl li yo nan odyo, pwosesis siyal, ak pi lwen pase.Nan atik sa a, nou eksplore espesifikasyon JRC4558 la, konfigirasyon PIN, karakteristik, altènativ, ak aplikasyon pou, ofri Sur pratik pou ou.Si ou ap konsepsyon ekipman odyo wo-fidelite, bilding sikwi presizyon, oswa eksplore solisyon kreyatif elektwonik, JRC4558 la pwomèt adaptabilite ak disponiblite.Se pou nou fouye nan sezi teknik la ki fè sa a op-amp yon chwa ou fè konfyans nan tout domèn divès kalite.

Katalòg

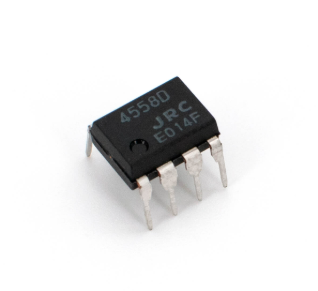

Apèsi sou lekòl la nan JRC4558 la

Istwa a nan la JRC4558 endike ou, menm jan li sèvi kòm yon pi pito doub-operasyon anplifikatè.Atire li yo bay manti nan anplifikasyon an vòltaj sibstansyèl ak enpresyonan enpedans opinyon segondè ke li ofri.Anons Spesyal nan anpil sikwi odyo ak elektwonik, sa a sikwi entegre Silisyòm ki baze sou gen anpil adaptabilite, ak pakè tankou SOP ak plonje amelyore apèl li yo nan desen pedal sikwi.Pami espesifikasyon yo Hatian yo se yon benefis vòltaj nan 100dB, yon enpedans opinyon akeyan nan 5 megaohms, ak yon ranje ekipman pou pouvwa fleksib nan ± 4V a 18V.Sa yo atribi, konbine avèk aksesibilite, fè li sitou atire nan je yo nan moun ki nan konnen an.

Avèk yon estanda 8-PIN konfigirasyon, JRC4558 la grasyeuz fasilite nan sikwi konplèks.PIN 8 se deziyen pou opinyon an ekipman pou pouvwa pozitif.PIN 4 akeyir nan opinyon an pouvwa negatif.Sòti broch 1 ak 7 yo pataje ant de anplifikatè yo operasyonèl yo.Antre inverse yo asiyen nan broch 2 ak 6. Entran ki pa ranvèse jwenn kay yo sou broch 3 ak 5. pouvwa ak konpansasyon entèn ak enpedans opinyon remakab, chak anplifikatè operasyonèl asire yon pèfòmans louabl anba sitiyasyon varye ekipman pou pouvwa.

JRC4558 la etap lwen arketip la nan yon anplifikatè ideyal operasyonèl, ankò maksimòm li yo genyen vòltaj nan 100dB ak yon pousantaj touye nan 1.7V/μs justesse bay baro a egzije pou pifò travay odyo ak siyal pwosesis.Talan li yo pou pwodwi pi wo tension pwodiksyon sou opinyon endears li nan aplikasyon pou spanning anplifikatè, comparators, ak intégrateurs.Friedrich nan operasyon li yo ak yon sengilye +5V ekipman pou pouvwa, dousman kouche sou kote bezwen an pou yon kontrepati -5V, eko tandans modèn pou senp, enèji -efikas konsepsyon.

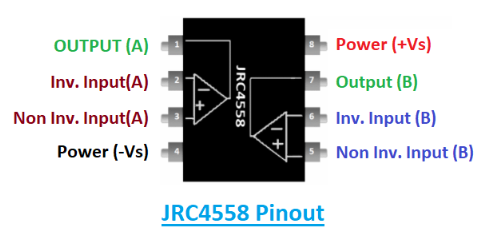

PIN Layout

PIN No.	Non PIN	PIN Deskripsyon
1	Soti (a)	PIN la pwodiksyon nan op-amp a
2	Envèse opinyon (a)	PIN nan opinyon inverse nan op-amp a yon
3	Antre ki pa Peye-ranvèse (a)	PIN la opinyon ki pa-ranvèse nan op-amp a
4	Pouvwa (-vs)	Tè oswa negatif tèminal ekipman pou
5	Mansyon	PIN la opinyon ki pa-ranvèse nan op-amp B
6	Randman	PIN nan opinyon inverse nan op-amp B la
7	Pouvwa (+vs)	PIN la pwodiksyon nan op-amp B
8	+VS	Tèminal ekipman pou pozitif

Karakteristik ak spesifikasyon

Patikilarite	Spesifikasyon/detay
Ranje ekipman pou vòltaj	± 5V a ± 15V
La	3MHz
Kantite anplifikatè operasyonèl yo	De (doub anplifikatè operasyonèl nan yon pake sèl)
Fòm sikwi entegre	8-PIN IC
Operasyon ranje tanperati	0 ° C a 70 ° C
To touye	1.7V/µs
Siyal vòltaj genyen	Jiska 100dB
Pakè ki disponib	8-PIN SOP ak pakè plonje
Konpansasyon frekans	Pa obligatwa
Pwoblèm Latch-up	Okenn
Konsomasyon aktyèl	Ba
Konpatibilite ekipman pou pouvwa	Sipòte dispozisyon sèl ak doub ekipman pou pouvwa
Diferans vòltaj diferansye	Lajè ranje ak gwo aranjman mòd komen
Suivi paramèt	Atravè chenn tanperati espesifye
Faz ak jwenn matche	Asire ant anplifikatè
D 'tranzistò	Ba-bri
Koute	Konsiderableman pri-efikas
Aplikasyon sib	Aparèy pòtab ak batri ki fonksyone
PIN konpatibilite	Endistri-estanda;konpatib ak LM358 ak MC1458
Konfli	Pwouve nan ekipman komèsyal ak aparèy

Ekivalan ak altènativ

•NE5532

•Lm158

•Lm158a

•Lm358

•Lm358a

•LM2904

•LM2904Q

•LM4558

•Lm74

Aplikasyon

Anplifikasyon siyal

JRC4558 OP-AMP a montre fleksibilite li yo atravè yon seri de anviwònman, adapte avèk efikasite nan sistèm otomobil amelyore anplifikasyon siyal.Pèfòmans serye li yo toujou menm nan kondisyon sa yo difisil nan operasyon machin, asire yon vwayaj san pwoblèm.Nan sistèm tè-referans, OP-AMP a èksèl pa ofri estabilite ak konsistans, sitou kote presizyon nan mitan divès kalite konpozan se t'ap chache.Ou ka abitye ak distenksyon yo nan op-amps menm jan an, ak rekonèt ke reyisi tankou fyabilite souvan enplike nan délikatès chwazi eleman ki adapte a anviwònman espesifik operasyonèl.

Teknoloji pòtab

Entegre JRC4558 a nan aparèy pòtab pote avantaj nan konsomasyon pouvwa ki ba, yon karakteristik ki pwolonje lavi batri ak wobinè nan dezi konsomatè pou konvenyans ak andirans.Li se manyen gaya nan travay siyal pandan w ap kenbe efikasite enèji touche apresyasyon nan men ou konsantre sou raffinage teknoloji pòtab.Aparèy tankou processeurs siyal dijital hanache kapasite entegrasyon siperyè op-amp la, transparans melanje fonctionnalités ak inovasyon.

Echantiyon epi kenbe sikwi

JRC4558 la jwenn Tanporèman nich li yo nan echantiyon epi kenbe sikwi, kle nan analòg-a-dijital konvèsyon pwosesis ki sipòte kominikasyon modèn.Konsepsyon eksepsyonèl op-amp sa a fasilite presizyon ak minimòm deformation siyal, aspè ke ou ka apresye lè fè efò pou presizyon nan travay pwosesis siyal.Sa a asire ke Lifeline nan kominikasyon dijital rete trankil.

Sistèm Sekirite Sosyal

Nan alam entrizyon, JRC4558 la vle di soti pou sansiblite li yo ak reyaksyon a chanjman nan anviwònman an.Ou ka valè konpozan ki asire antretyen minim, kenbe vijilans yo kont aksè san otorizasyon.Nati breadboard-zanmitay sikwi a ankouraje prototip fasil ak optimize, ede ou nan demand ou pou solisyon serye.

Odyo ak miltimedya

Nan mond lan nan melanje odyo ak anrejistrè, demann lan pou wo-fidelite se te rankontre pa JRC4558 a, ki jwe yon wòl anpil valè nan anrichi eksperyans nan oditif.Ou ka souvan mete aksan sou wòl OP-AMP a nan amelyorasyon son, transfòme siyal odyo endispoze nan rezilta articuler.Enpòtans li pwolonje nan jwè DVD, mete aksan sou enfliyans li nan teknoloji amizman pa ofri yon eksperyans tande captive.

Sikwi fonksyonèl

Pi lwen pase itilizasyon espesifik sa yo, JRC4558 afime wòl li nan élaboration dèlko fonksyon, comparators, ak sikwi instrumentation, ilistre adaptabilite li yo.Timers long-dire ak multivibrators tou kapitalize sou estabilite op-amp la ak presizyon.Ou ka jwenn pwogrè nan kapasite JRC4558 a yo ofri solisyon konplè atravè divès kalite desen sikwi, pèmèt apwòch senplifye nan sistèm konplèks entegre.

Etap opinyon entèn yo

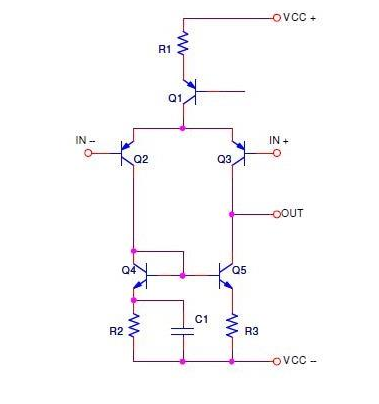

Nan premye etap nan konfigirasyon an opinyon, yon pè long-Vijini (LTP) anplifikatè diferans kolabore ak yon glas aktyèl, yon konfigirasyon lajman selebre pou abil li yo nan kenbe ak amelyore fidelite a nan siyal opinyon.Asanble sa a entegre konpozan tankou Q1, Q2, Q3, Q4, Q5, R1, R2, R3, ak C1 pou ankouraje pwosesis balanse siyal, kreye yon fondasyon nan presizyon nan mond lan elektwonik, kote fluctuations ak deranjman ka nwaj done entèpretasyon.

Long-Vijini pè (LTP) Diferansyèl anplifikatè

Sans nan anplifikatè a diferans LTP manti nan konfigirasyon li yo ak tranzistò parfe matche, Q1 ak Q2.Sa a synchronicity se aktif nan minimize komen-mòd bri, ki souvan poursui-wo presizyon sistèm elektwonik, diminye klè siyal.Pa kenbe sa yo tranzistò ki idantik, anplifikatè a pa sèlman diminye bri, men tou elve Pleasant, abouti nan yon pèfòmans entansifye ki reflete entansyon ou.

Aplikasyon glas aktyèl la

Ki enplike eleman yo Q3, Q4, ak R1, glas aktyèl la aji kòm yon mekanis kle yo delivre fiks aktyèl nan pè a diferans.Kouran an enkondisyonèl kontribye nan lineyè anplifikatè a, grav ki afekte fyab operasyonèl li yo nan tout senaryo chaj divès.Achitekti glas la siyifikativman enfliyanse etablisman an nan yon pwen patipri serye pou LTP a, konsa ranfòse estabilite jwenn ak asire efikasite ki konsistan anplifikatè a.

Entegrasyon eleman kapasitif

CAPACITOR C1 a se abilman enkòpore nan sistèm sa a, amonize ak eleman rezistans R2, ak R3 abilman jere repons frekans.Pa astutely chwazi valè yo nan eleman sa yo, efè yo prejidis nan capacitances parazit yo diminye, restrenn osilasyon ki ta ka destabilize anplifikatè la.Apwòch sa a estratejik ede nan evite deformation siyal, soutni yon wout siyal primitif nan varye chenn frekans.

Etap pwodiksyon

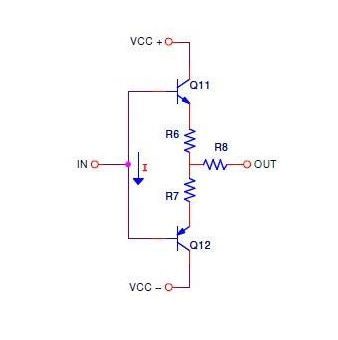

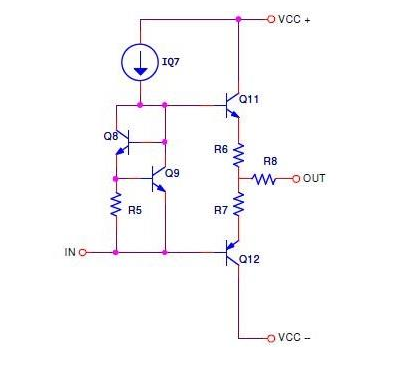

Nan konsepsyon an avanse nan etap nan pwodiksyon, miltiplikatè a VBE vle di soti pou wòl remakab li yo nan ajiste aktyèl la patipri nan klas la AB pouse-rale emeteur anplifikatè disip.Eleman sa a pi gwo asire ke anplifikatè a satisfè segondè kondisyon aktyèl, yon travay souvan enfliyanse pa délikatès jeni.Ou ka souvan rankontre defi tankou distòsyon kwazman, ki rive soti nan chanjman tanperati oswa variabilité eleman.Eksperyans montre ke fè reglaj egzak pandan faz nan konsepsyon ka anpil soulaje defi sa yo.

Yon modèl klasik, JRC4558 la, opere nan yon seri pwodiksyon ki tipikman rete alantou 1.5V pi ba pase vòltaj la ekipman pou.Lè ou konsidere faktè sa a se dinamik pou amelyore pèfòmans jeneral.An konjonksyon, rezistans pwodiksyon R6, R7, ak R8 kontribye konsiderableman nan entegrite sistèm.Konpozan sa yo pa sèlman fasilite balans aktyèl la, men tou ankouraje estabilite tèmik.Fonksyon yo nan anpeche danjere loading dirèk ant tranzistò evite inefikas potansyèl oswa domaj.

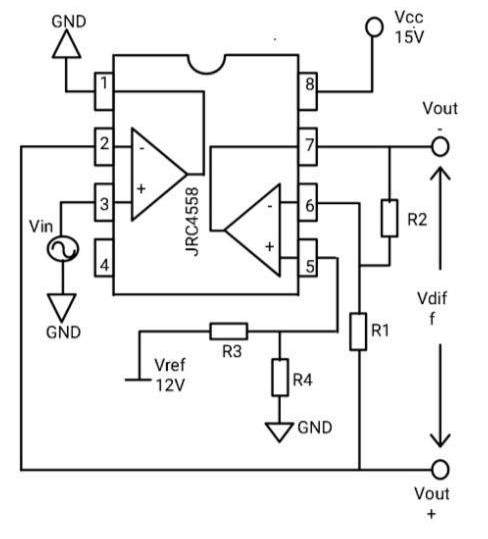

Operasyonèl nan JRC4558 op-amp la

Kapasite yo varye nan JRC4558 OP-AMP manifeste a nan fonksyon li yo tankou anplifikasyon, entegrasyon, ak diferansyasyon.Li pwouve trè konpatib ak yon sèl-vòltaj sistèm, souvan parèt nan dispozitif sondu, ak blòk anplifikasyon DC, ansanm ak lòt sikwi analòg.Kapasite li pou anplifikasyon diferans kanpe soti, abilman transfòme yon opinyon sèl nan yon pwodiksyon diferans.Sa a se transfòmasyon reyalize nan desen sikwi metikuleu, ki asire siperyè linear.

Nan senaryo aktyèl, konfigirasyon an enplike nan anplifikatè doub prensipal.Yon anplifikatè sèvi kòm yon zòn de defans, pwodwi Vout+.Ansanm, dezyèm anplifikatè a ranvèse siyal la opinyon, génération vout- kont yon referans 12V.Sa a pwodui yon pwodiksyon diferans, VDIFF, detèmine pa chenn vòltaj espesifik, kalkile lè l sèvi avèk ekwasyon pre-etabli.Metodoloji sa yo asire kontwòl egzak sou siyal pwodiksyon, demontre sèvis piblik yo nan pwosesis egzak siyal.

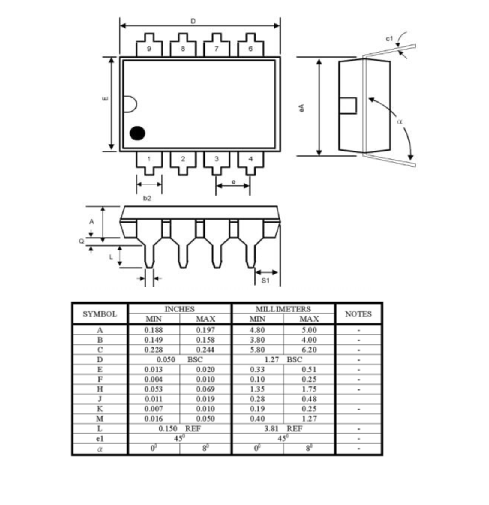

Detay dimansyon nan JRC4558 la

Konklizyon

JRC4558 anplifikatè operasyonèl la kanpe tankou yon poto nan mond lan nan elektwonik, selebre pou adaptabilite li yo, fyab, ak pèfòmans eksepsyonèl nan tout aplikasyon pou divès.Soti nan pwosesis odyo nan manyen presizyon siyal, sa a doub op-amp delivre adaptabilite remakab, fè li yon chwa ou fè konfyans pou ou.Espesifikasyon gaya li yo, operasyon bri ki ba, ak aksesibilite mete aksan sou apèl dirab li yo nan yon seri de desen inovatè.Si wi ou non amelyore bon jan kalite son, asire anplifikasyon siyal ki estab, oswa alimante solisyon elektwonik kreyatif, JRC4558 la kontinye ap yon eleman aktif, pon an diferans ki genyen ant senplisite ak bagay konplike nan sikwi elektwonik.
