LC4384C-75FTN256C: High-pèfòmans CPLD pou efikas lojik dijital ak aplikasyon pou pouvwa ki ba

LC4384C-75FTN256C a se yon pwisan aparèy lojik pwogramasyon nan seri a ISPMACH 4000C ak ki fèt pou pwojè ki bezwen entelijan, ki ba-pouvwa solisyon dijital.Aparèy sa a se versatile ak macrocells 384 li yo ak 192 opinyon/pwodiksyon broch, epi li opere sou pouvwa ki ba, fè li efikas.Gid sa a pral eksplore karakteristik kle aparèy la, detay teknik, ak itilizasyon, ki montre ki jan li amelyore pèfòmans lan ak efikasite nan sistèm dijital.

Katalòg

LC4384C-75FTN256C Deskripsyon

A LC4384C-75FTN256C se yon pèfòmans-wo pèfòmans aparèy lojik pwogramasyon (CPLD) soti nan Semiconductor lasi, ki fè pati fanmi an ISPMACH 4000C.Li fèt pou founi aplikasyon ki egzije solisyon lojik fleksib dijital ak yon anprint sevè ba-pouvwa.Aparèy la karakteristik 384 macrocells ak 192 opinyon/broch pwodiksyon, ki bay sibstansyèl adaptabilite pou bezwen konsepsyon divès kalite.Pwogramasyon li yo ak operasyonèl nwayo vòltaj chenn nan 1.65V 1.95V, asire efikas jesyon pouvwa.Kle pèfòmans mesures nan LC4384C-75FTN256C a gen ladan yon reta pwopagasyon nan 7.5 ns ak yon frekans opere ki ka rive jwenn jiska 168 megaèrts.Sa a konbinezon de vitès ak reyaksyon fè li ideyal pou gwo vitès aplikasyon pou done pwosesis.Aparèy la sipòte miltip I/O estanda tankou 3.3V, 2.5V, ak 1.8V LVCMOS, ak 5V-toleran entrain akomode yon gwo ranje nan nivo siyal.Chak MacroCell ranfòse ak kontwòl endividyèl pou revèy, Reyajiste, prereglaj, ak revèy pèmèt, sa ki pèmèt jesyon egzak nan operasyon lojik.

Si ou ap chèche ajoute serye, efikas, ak pèfòmans-wo aparèy lojik nan pwodwi ou, LC4384C-75FTN256C a se yon gwo chwa.Men, si w ap panse sou mete yon lòd esansyèl, ou pral kapab pran anpil avantaj de sa ki teknoloji avanse sa a te ofri pou aplikasyon ou yo.

LC4384C-75FTN256C CAD modèl

LC4384C-75FTN256C senbòl

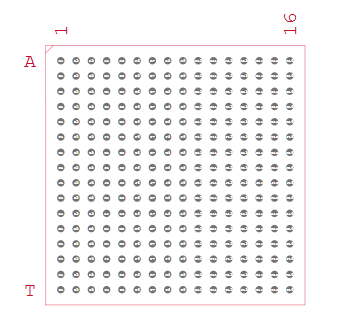

LC4384C-75FTN256C anprint

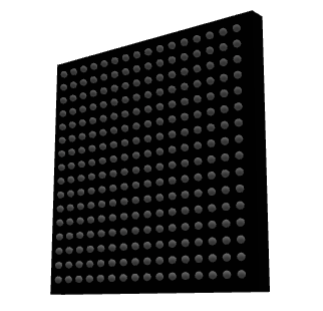

LC4384C-75FTN256C 3D modèl

LC4384C-75FTN256C karakteristik

• Segondè pèfòmans: LC4384C-75FTN256C a opere ak yon frekans maksimòm enpresyonan ki rive jiska 178.57 MHz, makonnen ak yon reta pwopagasyon ki ba nan 7.5 ns.Sa a asire rapid kapasite done pwosesis ak fwa repons rapid pou gwo vitès anviwònman dijital.

• Nan-sistèm pwogramasyon (ISP): Aparèy sa a sipòte nan-sistèm pwogramasyon nan yon IEEE 1532 konfòme koòdone.Karakteristik sa a pèmèt pou dènye firmwèr fasil dirèkteman sou kous la san yo pa bezwen an pou retire aparèy, senplifye antretyen ak amelyorasyon.

• Amelyore Macrocells: Ekipe ak 384 macrocells, chak ki kapab nan clocking endepandan, retabli, presetting, ak revèy pèmèt kontwòl.Aranjman sa a ofri anpil fleksibilite ak presizyon nan jere operasyon lojik konplèks pou Customized desen lojik dijital.

• Versatile I/O Sipò: CPLD a gen anpil 192 opinyon/pwodiksyon broch ki konpatib ak plizyè estanda vòltaj, ki gen ladan 3.3V, 2.5V, ak 1.8V LVCMOS.Li sipòte tou 5V-toleran entrain, ki amelyore konpatibilite ak pi gran sistèm eritaj ak divès kalite ekosistèm dijital.

• Ba konsomasyon pouvwa: Li fèt yo opere avèk efikasite nan yon seri vòltaj debaz nan 1.65V 1.95V, fè li yon chwa ekselan pou aplikasyon pou kote efikasite pouvwa a obligatwa.Sa a konsomasyon pouvwa ki ba ede nan minimize pwodiksyon tèmik ak amelyore fyab sistèm.

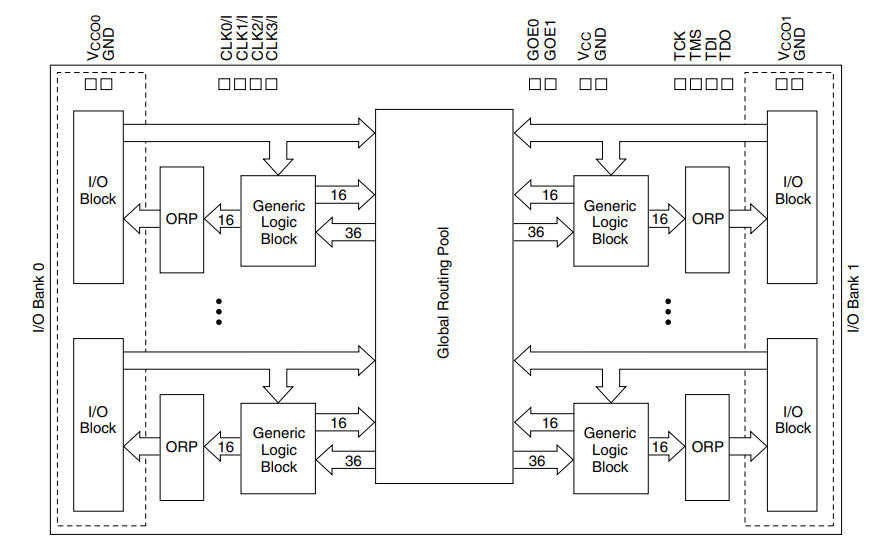

LC4384C-75FTN256C blòk dyagram

A LC4384C-75FTN256C blòk dyagram Montre estrikti entèn nan yon aparèy lojik pwogramasyon.Li se òganize alantou yon santral pisin mondyal routage (GRP) ki konekte tout pati nan aparèy la, asire kominikasyon vit ak fleksib ant konpozan.Sou chak bò nan dyagram lan, gen I/O bank (I/O Bank 0 ak I/O Bank 1), ki okipe opinyon ak siyal pwodiksyon pou ale ak pou soti nan aparèy la.Sa yo bank yo ki konekte nan pisin pwodiksyon routage (ORP), ki jere koule nan done ant blòk yo I/O ak blòk yo lojik jenerik (GLBs).Blòk yo lojik jenerik (GLBs) yo se inite yo pwosesis prensipal ki fè operasyon lojik.Yo lye nan ORP yo pou opinyon ak pwodiksyon ak ki konekte nan GRP a pou kominikasyon ak lòt GLBs, sa ki pèmèt fonksyon lojik konplèks yo dwe kreye.Nan tèt la, dyagram lan montre revèy ak entrain kontwòl pou jere distribisyon ak operasyon aparèy, ki gen ladan siyal revèy miltip ak entrain JTAG pou pwogramasyon ak tès yo.Dyagram nan montre ki jan aparèy la ki fèt pou aplikasyon lojik fleksib ak gwo vitès koneksyon ak efikas routage siyal.

LC4384C-75FTN256C Espesifikasyon

Lèt	Paramèt
Fabrikan	Lattice Semiconductor Corporation
Seri	ISPMACH ® 4000C
Anbalaj	Plato
Estati pati	Demode
Kalite pwogramasyon	Nan sistèm pwogramasyon
Reta tan TPD (1) Max	7.5 ns
Pwovizyon pou vòltaj - Entèn	1.65V ~ 1.95V
Kantite eleman lojik/blòk	24
Kantite macrocells	384
Kantite I/O	192
Tanperati opere	0 ° C ~ 90 ° C (TJ)
Kalite aliye	Sifas mòn
Pake / Ka	256-LBGA
Pake aparèy founisè	256-ftbga (17x17)
Nimewo pwodwi baz	LC4384

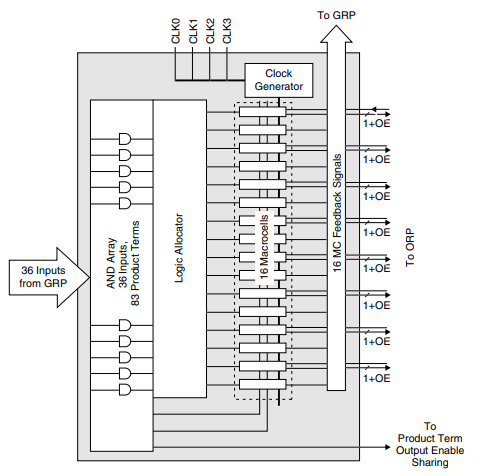

LC4384C-75FTN256C blòk lojik jenerik

A Jenerik blòk lojik (GLB) nan la LC4384C-75FTN256C Pwosesis operasyon lojik lè l sèvi avèk yon konsepsyon fleksib ak efikas.Li resevwa 36 entrain soti nan pisin lan routage mondyal (GRP), ki konbine lè l sèvi avèk yon ak etalaj yo fòme tèm pwodwi 83.Tèm pwodwi sa yo se konbinezon lojik debaz ke yo jere pa yon allocator lojik.Allocator a lojik distribye tèm sa yo pwodwi a 16 macrocells, ki se inite yo pwosesis prensipal la.Sa yo macrocells fè fonksyon lojik, ki gen ladan konbinezon ak operasyon sekans.Yo senkronize pa yon dèlko revèy lè l sèvi avèk kat siyal revèy (CLK0 CLK3), sa ki pèmèt egzak kontwòl distribisyon.Chak MacroCell ka voye pwodiksyon li yo tounen nan GRP a oswa nan pisin lan routage pwodiksyon (ORP) pou plis pwosesis.Yo sipòte fidbak pou mete ann aplikasyon machin eta konplèks ak sikwi sekans yo.Konsepsyon GLB a se trè fleksib, pèmèt fonksyon lojik konplèks ak routage efikas ak kontwòl distribisyon, apwopriye pou avanse desen dijital.

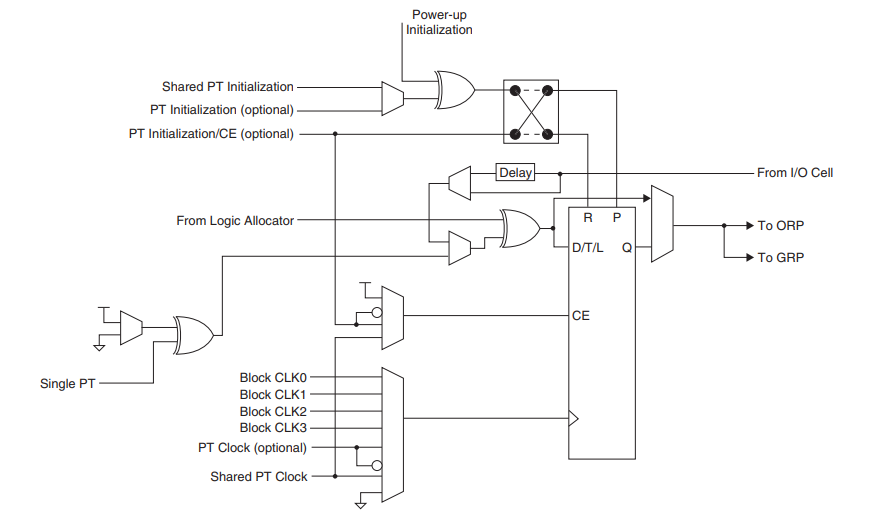

LC4384C-75FTN256C MacRocell

A Macrocell nan la LC4384C-75FTN256C se fèt pou pwosesis lojik fleksib ak efikas.Li resevwa entrain soti nan allocator a lojik epi yo ka inisyalize lè l sèvi avèk divès metòd, ki gen ladan pataje inisyalizasyon PT ak pouvwa-up inisyalizasyon, asire yon eta kòmanse li te ye.MacroCell la sipòte plizyè sous revèy tankou revèy blòk (CLK0 CLK3), revèy PT, ak pataje revèy PT, ak yon multiplexeur revèy chwazi sous ki apwopriye a pou kontwòl egzak distribisyon.Nan nwayo li yo, yon D/T/L Flip-flop opere nan diferan mòd, D (done), t (activer), oswa L (Obtenir) ak karakteristik yon revèy pèmèt (CE) opinyon pou clocking kondisyonèl.Ka rezilta soti nan MacroCell a dwe bat nan pisin lan routage pwodiksyon (ORP) pou koneksyon ekstèn oswa pisin lan routage mondyal (GRP) pou fidbak entèn yo, sa ki pèmèt pou fonksyon lojik konplèks ak routage siyal efikas.Yon eleman reta asire bon distribisyon ak aliyman siyal, fè Macrocell a trè adaptab pou avanse desen dijital.

LC4384C-75FTN256C Aplikasyon

Aplikasyon lojik dijital

Sa a CPLD èksèl nan manyen fonksyon lojik koutim, tankou machin eta ak lojik lakòl, bay yon solisyon fleksib pou kreye interfaces dijital pwepare ak wout.Kapasite li nan jere sikwi lojik konplèks avèk efikasite fè li yon chwa prensipal yo rasyonalize fonksyonalite kenkayri.

Mikrokontroleur ak sistèm-sou-chip (SOC) desen

LC4384C-75FTN256C a amelyore sistèm mikrokontroleur pa ofri plis lojik pou sipòte ogmante fonctionnalités.Li ka sèvi kòm yon eleman nan desen SOC, kote entegrasyon nan aparèy miltip sou yon chip sèl ki nesesè, konsa ede nan diminye depans sistèm jeneral ak konsomasyon pouvwa.

Sistèm Embedded

Avèk pwogramasyon nan sistèm li yo ak kapasite milti-vòltaj I/O, aparèy sa a parfe adapte pou sistèm entegre.Li pèmèt pou sou-vole dènye a ak ajisteman sistèm san yo pa bezwen an pou downtimes vaste, fè li ideyal pou aplikasyon pou ki mande segondè fyab ak adaptabilite.

Sistèm kontwòl endistriyèl

Nan anviwònman endistriyèl, LC4384C-75FTN256C a kontribye nan automatisation ak pwosesis kontwòl.Konsepsyon gaya li yo asire operasyon serye nan kondisyon difisil, fè li yon eleman enpòtan pou jere pwosesis konplèks endistriyèl ak machin.

Elektwonik otomobil

Konsomasyon ba pouvwa aparèy la ak gwo vitès done manyen kapasite fè li yon chwa ekselan pou otomobil elektwonik.Yo itilize li nan aplikasyon ki sòti nan inite kontwòl machin nan sistèm infotainment avanse, ede amelyore tou de pèfòmans ak karakteristik sekirite nan machin modèn.

Videyo ak pwosesis imaj

Mèsi a kapasite li nan pwosesis siyal segondè-vitès avèk efikasite, yo te itilize LC4384C-75FTN256C tou nan videyo ak travay pwosesis imaj.Li sipòte aktivite tankou dekale videyo, filtraj, ak konvèsyon fòma pou aplikasyon pou miltimedya ak aparèy.

LC4384C-75FTN256C Pati ki sanble

• LC4384V-10FT256I

• LC4384V-35FN256C

• LC4256ZE-5TN100C

LC4384C-75FTN256C avantaj

Konfigirasyon ki pa temèt

CPLD sa a benefisye de memwa entèn ki pa temèt, ki fasilite fonctionnalités imedya sou pouvwa-up san yo pa depandans sou sous konfigirasyon ekstèn.Sa a kapasite nannan pa sèlman senplifye pwosesis la konsepsyon an jeneral pa elimine bezwen an pou plis konpozan memwa ki pa temèt, men tou ogmante fyab sistèm pa diminye pwen potansyèl nan echèk.

Distribisyon distribisyon

Aparèy la ofri reta ki konsistan ak previzib pwopagasyon, yon avantaj pou aplikasyon pou ki mande egzak kontwòl distribisyon.Sa a distribisyon determinist asire ke tout operasyon lojik yo senkronize avèk presizyon, fè LC4384C-75FTN256C ideyal yo pou jere travay distribisyon-sansib nan sikui dijital.

Pwosesis konsepsyon senplifye

Kontrèman ak FPGAs, ki ka mande pou pwogram konplèks ak konfigirasyon, LC4384C-75FTN256C a gen anpil yon apwòch konsepsyon plis senp.Achitekti lojik santralize li yo fasilite pi fasil aplikasyon nan lojik kontwòl ak machin eta a, diminye tan devlopman ak senplifye koub la aprantisaj.

Pouvwa efikasite

Ki fèt pou konsomasyon pouvwa ki ba, LC4384C-75FTN256C a opere avèk efikasite nan yon seri vòltaj debaz nan 1.65V 1.95V.Efikasite pouvwa sa a fè li adapte pou aplikasyon pou batri-opere oswa pouvwa-sansib, ede pou yon ekstansyon pou lonjevite aparèy ak diminye depans enèji.

Gwo kapasite mwen/O

Avèk 192 broch pwogramasyon I/O ki sipòte estanda vòltaj miltip, LC4384C-75FTN256C a ofri anpil fleksibilite entèfas.Kapasite sa a pèmèt li fasil entegre ak yon varyete de konpozan dijital ak analòg, amelyore itilizasyon li yo nan tout tribin miltip ak teknoloji.

High-vitès pèfòmans

Kapasite nan opere nan frekans jiska 178.57 MHz pèmèt LC4384C-75FTN256C a okipe gwo vitès done pwosesis ak debi demand.Sa fè li yon chwa ekselan pou aplikasyon pou ki enplike manipilasyon done rapid ak kondisyon pwosesis an tan reyèl.

LC4384C-75FTN256C Dimansyon anbalaj

Dimansyon anbalaj pou LC4384C-75FTN256C a:

Paramèt	Dimansyon (mm)
Gwosè kò	17 x 17
Anplasman boul	0.8
Boul konte	256

LC4384C-75FTN256C manifakti

Lattice Semiconductor Corporation, ki baze nan Hillsboro, Oregon, se manifakti a nan LC4384C-75FTN256C a, yon FPGA enpòtan (jaden-pwogramasyon pòtay) eleman li te ye pou configurability li yo ak adaptabilite nan divès kalite aplikasyon pou.Etabli an 1983, Semiconductor lasi te fè mete pòtre yon Tanporèman nich nan endistri a semi-conducteurs pa ki espesyalize nan ba-pouvwa, ti-fòm-faktè, ak solisyon customizable ki founi nan yon pakèt domèn bezwen mache, ki soti nan elektwonik nan aplikasyon pou endistriyèl.LC4384C-75FTN256C a, yon pati nan vaste pwogramasyon pwodwi yo, egzanp angajman yo nan bay avanse aparèy lojik pwogramasyon ki sipòte konplèks sistèm dijital ak yon konsantre sou inovasyon ak efikasite.

Konklizyon

LC4384C-75FTN256C a montre devouman lattice Semiconductor a nan teknoloji inovatè ak efikas nan jaden an semi-conducteurs.Se aparèy sa a ekipe pou travay konsepsyon detaye ak opsyon fleksib opinyon/pwodiksyon li yo ak estrikti avanse entèn yo.Li nan pafè pou itilize nan divès zòn tankou sistèm endistriyèl, machin elektwonik, ak pwosesis videyo, paske li trete done byen vit epi yo ka adapte fasil a bezwen diferan.Gid sa a mete aksan sou kapasite aparèy la okipe travay konplèks dijital fèt san pwoblèm ak amelyore fonksyonalite sistèm an jeneral, pwouve li yo dwe yon zouti enpòtan nan aparèy lojik pwogramasyon.

Fich pdf

LC4384C-75FTN256C FACASHEETS:

ispmach 4000v, b, c, z fanmi.pdf
