Gid konparezon LGA vs BGA pou konsepsyon sistèm elektwonik

Nan atik sa a, ou pral aprann kle diferans ki genyen ant pakè LGA (Land Grid Array) ak BGA (Ball Grid Array).Ou pral konprann ki jan chak pake yo bati, ki jan li konekte ak PCB a, ak ki kote li souvan itilize.Kontni an tou konpare estrikti yo, pèfòmans, ak avantaj ak dezavantaj pratik.Nan fen a, ou pral konnen ki jan yo chwazi bon pake ki baze sou bezwen konsepsyon ou yo.

Katalòg

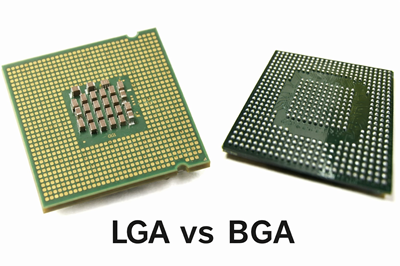

Figi 1. LGA vs BGA Apèsi sou lekòl la

Ki sa ki LGA (Land Grid Array)?

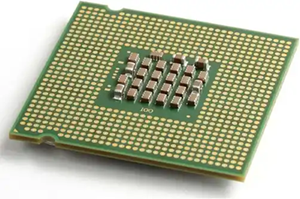

Figi 2. Pake LGA

LGA (Land Grid Array) se yon kalite pake IC kote kousinen kondiktif plat, ki rele tè, yo sitiye sou pati anba a nan eleman olye pou yo broch oswa voye boul soude.Tè sa yo fè kontak ak broch prentan-chaje nan yon priz sou PCB a, kreye yon koneksyon elektrik san yo pa soude pèmanan.Sa a se konsepsyon lajman ki itilize nan CPUs ak processeurs pèfòmans-wo paske li pèmèt enstalasyon fasil ak ranplasman.Pake nan tèt li pa gen eleman soude, kidonk koneksyon final la defini pa koòdone nan priz olye ke chip la.Estrikti sa a tou senplifye enspeksyon vizyèl depi kontak yo aksesib sou sifas la.

Ki sa ki BGA (Boul Grid Array)?

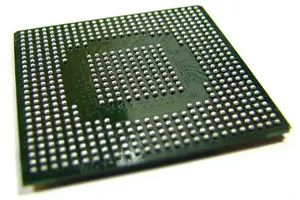

Figi 3. Pake BGA

BGA (Ball Grid Array) se yon pake sifas ki sèvi ak yon seri ti boul soude sou anba chip la pou fòme koneksyon elektrik.Pandan asanble, boul soude sa yo fonn nan yon pwosesis reflow ak kosyon dirèkteman nan kousinen sou PCB a, kreye jwenti pèmanan.Metòd anbalaj sa a pèmèt yon Layout kontra enfòmèl ant ak yon gwo kantite interconnexions nan yon ti anprint.Pakè BGA yo souvan itilize nan elektwonik gwo dansite tankou smartphones, GPU, ak sistèm entegre.Voye boul yo soude tou ede distribye estrès mekanik atravè pake a pandan operasyon an.

LGA vs BGA: Diferans fizik ak estriktirèl

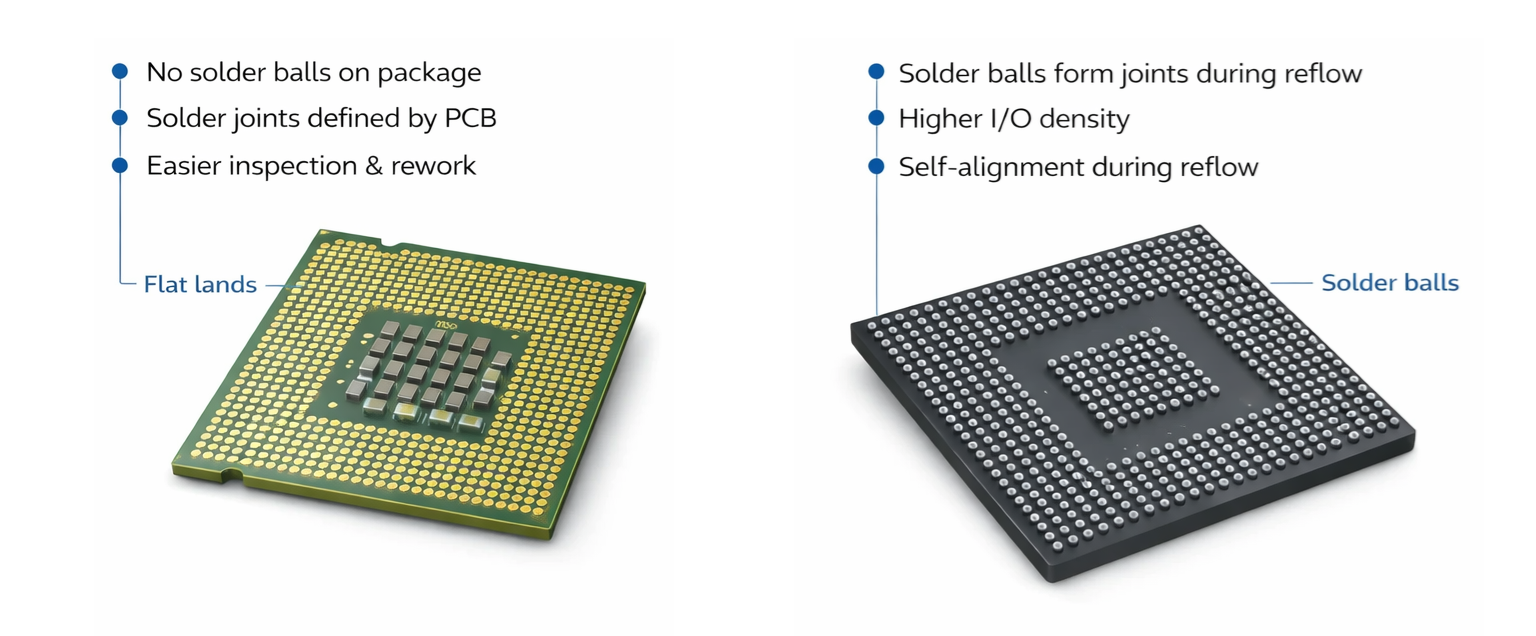

Figi 4. Konparezon estriktirèl

Pakè LGA yo sèvi ak plat metalik tè ki ranje nan yon kadriyaj sou anba chip la, ki aliman ak broch korespondan nan yon priz.Pakè sa yo mande pou yon sistèm retansyon mekanik, tankou yon priz ak mekanis bloke, pou kenbe presyon kontak serye.Absans voye boul soude vle di chip nan tèt li pa dirèkteman kosyon nan PCB a, fè li detachable ak ki kapab itilize ankò.Layout la defini pa kousinen kontak ekspoze ki vizib klèman ak aksesib pou enspeksyon.Nan contrast, metòd la aliye depann sou aliyman egzak nan priz la olye ke atachman soude.Jan yo wè nan figi a, sifas pad plat ak inifòm distenge LGA ak lòt kalite pake.

Pakè BGA, nan lòt men an, prezante yon etalaj de voye boul soude ki aji kòm tou de koneksyon elektrik ak lankr mekanik.Sa yo voye boul soude yo pre-tache nan pake a epi fonn pandan pwosesis la reflow yo fòme jwenti pèmanan ak PCB la.Kontrèman ak LGA, konpozan BGA yo dirèkteman monte sou tablo a san yo pa yon priz, fè yo pa detachable san ekipman rivork espesyalize.Koneksyon yo kache anba pake a, sa ki fè enspeksyon vizyèl pi difisil.Kadriyaj la nan boul soude pèmèt tou pou espas pi sere ak pi gwo konte pin nan menm anprint la.Jan yo montre nan figi a, kontak esferik leve yo byen klè diferansye estrikti BGA a ak tè plat LGA yo.

LGA vs BGA: Pèfòmans tèmik ak elektrik

Pèfòmans Aspè	LGA (Land Grid etalaj)	BGA (Gri boul etalaj)
Tèmik Dissipation	Transfè chalè depann sou kontak priz ak efikasite chalè a;yon ti kras mwens dirèk chemen tèmik	Soude dirèk koneksyon ak PCB amelyore kondiksyon chalè ak efikasite gaye
Tèmik Rezistans (θJA)	Tipikman pi wo akòz kouch koòdone ant pake ak PCB	Pi ba tèmik rezistans akòz atachman dirèk ak pi bon chemen koule chalè
Chalè Inifòmite distribisyon	Ka gen inegal transfè chalè depann sou distribisyon presyon kontak	Plis inifòm distribisyon chalè atravè jwenti soude ak PCB
Entegrite siyal	Yon ti kras pi long chemen siyal nan priz ka prezante varyasyon enpedans	Kout, dirèk koneksyon diminye pèt siyal ak amelyore entegrite
Parazit Enduktans	Pi wo akòz broch priz ak koòdone kontak	Pi ba akòz kontra enfòmèl ant boul koneksyon soude
Elektrik Rezistans	Varye selon sou presyon kontak ak pwòpte nan broch priz	Ba ak ki estab akòz pèmanan metaliji soude jwenti
Livrezon pouvwa Efikasite	Bon men depann sou kalite priz ak konsistans kontak zepeng	Pi efikas akòz chemen enpedans ki ba ak koneksyon ki estab
High-frekans Pèfòmans	Me eksperyans minè degradasyon siyal nan frekans trè wo	Pi byen adapte pou konsepsyon RF ak gwo vitès akòz longè chemen siyal minimòm
Elektwomayetik Pèfòmans	Yon ti kras pi wo Risk EMI akòz chemen entèkonekte ki pi long yo	Lower EMI akòz Layout kontra enfòmèl ant ak pi kout bouk elektrik
Fyab Anba Chaj	Pèfòmans ka varye sou tan akòz mete oswa kontaminasyon nan kontak priz	Trè ki estab pèfòmans sou tan akòz jwenti soude fiks

Avantaj ak dezavantaj nan LGA

Avantaj nan LGA

• Pèmèt enstalasyon fasil ak ranplasman san yo pa soude, sa ki fè li ideyal pou sistèm modènize.

• Senplifye enspeksyon ak antretyen depi kontak yo ekspoze ak aksesib.

• Diminye risk pou domaj pake a pandan manyen paske pa gen okenn broch frajil sou chip la.

• Sipòte gwo kantite PIN pandan w ap kenbe fyab mekanik atravè konsepsyon priz.

Dezavantaj nan LGA

• Egzije yon priz, ogmante pri sistèm jeneral ak konpleksite tablo.

• Fyab kontak depann sou presyon ki konsistan ak kondisyon priz.

• Pi gwo anprint mekanik konpare ak pakè ki monte dirèkteman.

• Sanssib a pwoblèm koneksyon si kontaminasyon oswa move aliyman rive.

Avantaj ak dezavantaj BGA

Avantaj BGA

• Pèmèt dansite I/O trè wo nan yon anprint kontra enfòmèl ant pou elektwonik modèn.

• Bay gwo koneksyon mekanik ak elektrik atravè jwenti soude.

• Amelyore pèfòmans elektrik ak chemen siyal ki pi kout ak enduktans pi ba.

• Sipòte efikas transfè tèmik atravè atachman PCB dirèk.

Dezavantaj nan BGA

• Li difisil pou enspekte jwenti soude yo paske yo kache anba pake a.

• Egzije ekipman espesyalize pou pwosesis asanble ak retravay.

• Pa fasil ranplase yon fwa soude sou PCB la.

• Defo fabrikasyon tankou vid soude oswa pon ka pi difisil pou detekte.

Ki jan yo chwazi ant pakè LGA ak BGA?

1. Defini kondisyon pou sèvis

Si pwodwi ou a mande amelyorasyon fasil oswa ranplasman jaden, LGA anjeneral pi apwopriye paske li pèmèt enstalasyon ki pa pèmanan.Sa a se espesyalman enpòtan nan sistèm tankou òdinatè Desktop oswa sèvè kote eleman yo ka bezwen chanje.BGA, pa kont, fèt pou aliye pèmanan epi li pa fèt pou ranplasman souvan.Konsidere konbyen fwa antretyen oswa amelyorasyon pral fèt sou sik lavi pwodwi a.Chwazi ki baze sou sèvis la ede diminye depans operasyon alontèm ak tan D '.

2. Evalye gwosè ak espas kontrent

Pou aparèy kontra enfòmèl ant tankou smartphones oswa sistèm entegre, BGA souvan pi pito akòz pi piti anprint li yo ak pi gwo dansite.LGA mande plis espas pou priz ak sistèm retansyon mekanik, ki ka ogmante gwosè tablo a.Nan konsepsyon espas ki limite, minimize anprint se bon pou faktè fòm pwodwi an jeneral.BGA pèmèt layout pi sere ak itilizasyon pi efikas nan zòn PCB.Etap sa a asire chwa pakè ou a aliman ak limit konsepsyon fizik.

3. Konsidere Kapasite Faktori

Pwosesis asanble ki disponib ou a jwe yon gwo wòl nan seleksyon pake.BGA mande pou kontwole reflow soude ak zouti enspeksyon tankou sistèm radyografi, ki ka pa disponib nan tout konfigirasyon fabrikasyon.LGA, nan lòt men an, senplifye asanble lè l sèvi avèk sipò olye pou yo soude.Evalye si liy pwodiksyon ou an ka sipòte konpleksite asanble BGA.Matche kalite pake a ak kapasite fabrikasyon evite risk pwodiksyon an.

4. Analize Kondisyon Pèfòmans

Aplikasyon pou gwo vitès ak gwo frekans souvan benefisye de BGA akòz pi kout chemen elektrik ak pi bon entegrite siyal.LGA ka toujou sipòte aplikasyon wo-pèfòmans men depann sou bon jan kalite priz ak konsepsyon.Si aplikasyon w lan enplike egzijans pèfòmans elektrik, chwa pakè a vin enpòtan.Konsidere faktè tankou vitès siyal, bri, ak estabilite livrezon pouvwa.Sa a asire pèfòmans optimal pou ka itilize espesifik ou.

5. Evalye kontrent pri

Konsiderasyon bidjè yo gen ladan tou de eleman ak depans nan nivo sistèm.LGA ka ogmante pri akòz priz ak pati mekanik, pandan y ap BGA ka diminye konpleksite tablo men ogmante depans fabrikasyon yo.Pri total la ta dwe gen ladan asanble, tès, ak retravay potansyèl.Evalye konpwomi ki genyen ant depans inisyal ak alontèm.Chwazi bon balans lan ede kenbe rentabilité ak évolutivité.

6. Detèmine Bezwen Fyab

Pou aplikasyon ki ekspoze a Vibration, monte bisiklèt tèmik, oswa anviwònman piman bouk, BGA souvan bay pi fò estabilite mekanik akòz koneksyon soude.LGA depann sou presyon mekanik, ki ka mwens gaya nan kondisyon ekstrèm.Kondisyon pou fyab varye selon endistri a, tankou elektwonik otomobil oswa endistriyèl.Konsidere faktè estrès nan anviwònman an lè w ap chwazi pake a.Etap sa a asire durability alontèm ak fyab pwodwi.

Aplikasyon pakè LGA ak BGA

Egzanp konpozan LGA

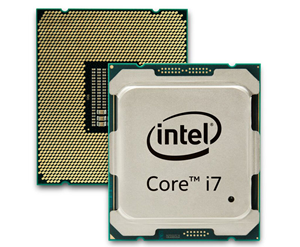

Figi 5. Egzanp konpozan LGA

• Desktop ak sèvè CPUs - Anpil processeurs, tankou Intel Core ak seri Xeon, itilize anbalaj LGA pou enstalasyon ki baze sou priz.Sa a pèmèt yo ajou oswa ranplase CPU san yo pa soude.Konsepsyon an sipòte gwo kantite PIN ki nesesè pou travay pwosesis konplèks.Li se lajman ki itilize nan òdinatè pèsonèl ak sant done.

• Contrôleur entèfas rezo - Sèten contrôleur Ethernet adopte pakè LGA pou pèmèt entegrasyon modilè sou plak mèr.Sa a ede senplifye antretyen ak ranplasman nan pyès ki nan konpitè rezo.Pake a sipòte koneksyon elektrik ki estab pou transfè done gwo vitès.Li se souvan yo te jwenn nan ekipman rezo antrepriz.

• Jesyon pouvwa ICs - Gen kèk aparèy kontwòl pouvwa itilize LGA pou kontak serye ak pèfòmans tèmik.Konsepsyon pad plat la asire koneksyon ki konsistan avèk PCB oswa priz la.Konpozan sa yo yo itilize nan règleman vòltaj ak sistèm distribisyon pouvwa.Konsepsyon yo sipòte entegrasyon efikas nan nivo sistèm lan.

• Modil RF - LGA yo itilize nan sèten modil RF kote gwosè kontra enfòmèl ant ak kontak serye yo mande yo.Pake a sipòte manyen siyal wo-frekans ak koneksyon ki estab.Li se souvan itilize nan aparèy kominikasyon ak sistèm san fil.Estrikti a pèmèt entegrasyon fasil nan desen modilè.

• Processeurs entegre - Gen kèk modil informatique entegre itilize anbalaj LGA pou fleksibilite nan sistèm endistriyèl yo.Sa a pèmèt amelyorasyon pi fasil ak antretyen nan aplikasyon ki dire lontan.Pake a sipòte operasyon ki estab nan anviwònman kontwole.Li se souvan itilize nan automatisation ak sistèm kontwòl.

Egzanp konpozan BGA

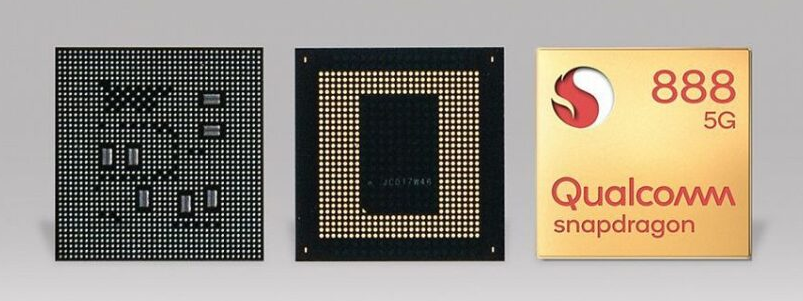

Figi 6. Egzanp konpozan BGA

• Inite Pwosesis Grafik (GPU) - GPU yo souvan itilize anbalaj BGA pou sipòte gwo dansite PIN ak transfè done rapid.Konsepsyon kontra enfòmèl ant pèmèt entegrasyon nan kat grafik ak laptops.Koneksyon soude amelyore pèfòmans ak fyab anba chaj travay lou.Pake sa a enpòtan pou sistèm grafik modèn pèfòmans-wo.

• Mobil SoC processeurs - Pwosesè Smartphone, tankou sa yo ki nan seri Snapdragon, konte sou BGA pou konsepsyon kontra enfòmèl ant ak efikas.Pake a sipòte gwo entegrasyon CPU, GPU, ak karakteristik koneksyon.Li pèmèt pwofil aparèy mens ak gwo pouvwa pwosesis.Sa fè li ideyal pou elektwonik mobil ak pòtab.

• Etalaj pòtay ki ka pwograme nan jaden (FPGAs) - FPGA yo souvan itilize pakè BGA pou akomode yon gwo kantite koneksyon I/O.Konsepsyon an sipòte operasyon lojik konplèks ak kominikasyon gwo vitès.Konpozan sa yo yo itilize nan telekominikasyon, AI, ak sistèm pwosesis done.Pake a asire pèfòmans ki estab nan aplikasyon pou mande.

• Chips memwa (DRAM/Flash) - Anpil aparèy memwa itilize anbalaj BGA pou anpile gwo dansite ak layout PCB efikas.Ti anprint la pèmèt plizyè chips yo dwe mete tou pre ansanm.Sa a amelyore pèfòmans sistèm ak diminye latansi.Li se lajman ki itilize nan elektwonik konsomatè ak sistèm informatique.

• Chipsets ak contrôleur - Chipset plak mèr ak kontwolè entegre souvan itilize BGA pou koneksyon pèmanan ak serye.Pake a sipòte fonksyonalite konplèks nan yon espas kontra enfòmèl ant.Li se souvan itilize nan òdinatè pòtab, tablèt, ak sistèm entegre.Konsepsyon an asire estabilite alontèm ak pèfòmans.

Konklizyon

LGA ak BGA diferan prensipalman nan fason yo konekte ak PCB a, ak LGA lè l sèvi avèk kontak ki baze sou priz ak BGA repoze sou jwenti soude.LGA ofri pi fasil ranplasman ak enspeksyon, pandan y ap BGA bay pi gwo dansite, pi bon pèfòmans elektrik, ak pi fò estabilite mekanik.Chak pake gen konpwomi nan pri, fabrikasyon, ak fyab depann sou aplikasyon an.Chwazi bon opsyon an depann de balanse sèvis, kontrent espas, bezwen pèfòmans, ak kapasite pwodiksyon an.
