LM317K regilatè vòltaj (1.2V-37V): pinout, konplè fich pann, ak aplikasyon pou kle

Nan atik sa a, nou pral eksplore yon zouti pwisan nan règleman vòltaj LM317K la.Sa a se regilatè vòltaj reglabl ki fèt delivre plis pase 1.5A nan aktyèl chaj pandan y ap ofri yon lajè pwodiksyon ranje vòltaj soti nan 1.2V a 37V.Adaptabilite li yo fè li yon eleman voulu pou aplikasyon pou divès kalite, ki soti nan alimante sistèm ki ba-vòltaj mikrokontroleur nan manyen sikui-wo pouvwa.Kapasite LM317K a nan pwodiksyon vòltaj amann-melodi ak jis yon divizeur senp rezistans pèmèt workflows pi efikas pandan prototip ak devlopman, diminye bezwen an pou founiti pou plizyè pouvwa.

Katalòg

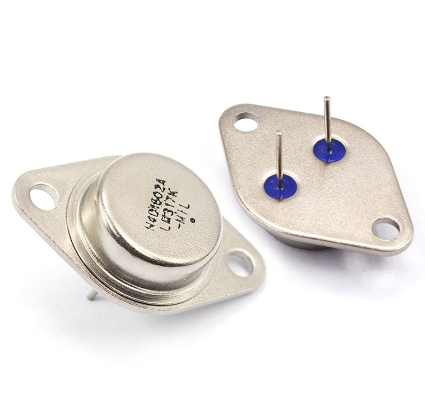

LM317K Apèsi sou lekòl la

A LM317K, se yon sikwi versatile monolitik entegre, yo ofri nan pakè divès kalite tankou TO-220, ISOWATT220, TO-3, ak D2 PAK.Ki fèt yo fonksyone kòm yon regilatè pozitif reglabl vòltaj, aparèy sa a gen anpil kapasite nan delivre plis pase 1.5A nan chaj aktyèl ak yon vòltaj pwodiksyon reglabl ant 1.2V ak 37V.Avèk itilizasyon nan yon divizeur senp rezistans yo mete vòltaj la pwodiksyon, LM317K a rasyonalize pwosesis la pou ou, diminye depandans la sou anpil regilatè fiks yo.

Aparèy sa a èksèl nan senaryo kote règleman egzak vòltaj se yon dwe.Nan founiti pou pouvwa pou aparèy elektwonik, kenbe yon vòltaj ki konsistan se yon poto pou pèfòmans ak lonjevite.Fleksibilite LM317K a pèmèt li founi nan yon espèk lajè nan aparèy, pwezante li kòm yon chwa pri-efikas ak efikas pou ou.Ranje lajè vòltaj opinyon li yo ak remakab kapasite manyen aktyèl pèmèt entegrasyon san pwoblèm nan sistèm ki egziste deja.Pou egzanp, nan batri chaje senaryo, asire yon pwodiksyon ki estab ak reglabl ka siyifikativman amelyore chaje efikasite ak prolonje lavi batri.Fasilite a ak ki ka vòltaj la pwodiksyon dwe modifye lè l sèvi avèk yon divizeur rezistans mete aksan sou sèvis piblik pratik li yo, aliyen ak bezwen yo nan aplikasyon pou divès kalite, tou de senp ak konplèks.

Operasyonèl efikasite se yon trademark nan LM317K a, garanti pèfòmans serye anba divès kalite kondisyon chaj.Efikasite sa a kontribye nan pwolonje validite a operasyonèl nan sistèm elektwonik, kidonk diminye bezwen an pou reparasyon souvan ak antretyen.Yon aspè remakab nan efikasite li yo se règleman an tèmik ak mekanis pwoteksyon entegre nan konsepsyon li yo, pwoteje konpozan soti nan domaj potansyèl akòz surchof ak amelyore solidite a an jeneral ak disponiblite nan sistèm lan.

PIN konfigirasyon nan LM317K

Modèl konsepsyon LM317K

Senbòl elektrik nan LM317K

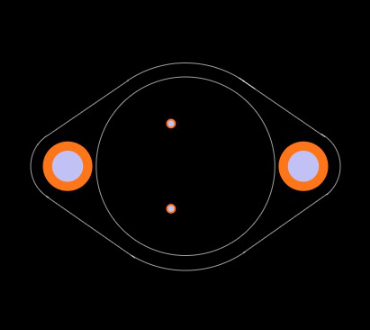

Apwòch tablo LM317K la

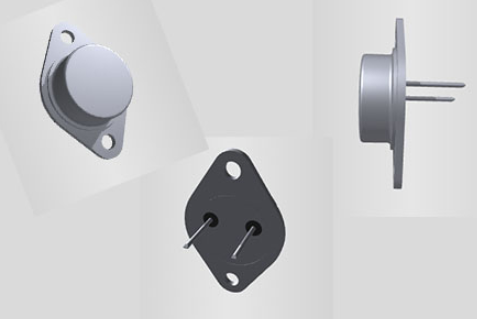

3D vizyalizasyon nan LM317K

Atribi kle nan LM317K

Patikilarite	Deskripsyon
Pwodiksyon vòltaj ranje	1.2V a 37V
Sòti aktyèl	Ki depase 1.5a
Liy ak règleman chaj	0.10%
Operasyon k ap flote	Apwopriye pou aplikasyon pou vòltaj segondè
Pwoteksyon Mekanism	Kouran limite, are tèmik, ak opere san danje Zòn (SOA) kontwòl

Espesifikasyon teknik

Lèt	Paramèt
Mòn	Atravè twou
Kalite aliye	Atravè twou
Pake / Ka	TO-204AA, TO-3
Kantite broch	2
Pwa	6.40101G
Tanperati opere	0 ° C ~ 125 ° C
Anbalaj	Grandè
Tolerans	5%
JESD-609 Kòd	E3
Estati pati	Demode
Nivo sansiblite imidite (MSL)	1 (san limit)
Kantite sispansyon	3
Kòd ECCN	Ear99
Fini tèminal	Mat fèblan (SN)
Anbalaj metòd	Tib
Pozisyon tèminal	Fon
Fòm tèminal	PIN/pikèt kwòk avè
Kantite fonksyon	1
Baz nimewo pati	LM317
Konte PIN	2
Kantite rezilta	1
Voltage - Antre (max)	40V
Vòltaj pwodiksyon	37V
Pwodiksyon kalite	Ajistab
Max pwodiksyon aktyèl	1.5A
Sòti konfigirasyon	Pozitif
Max pwodiksyon vòltaj	37V
Kantite regilatè yo	1
Min opinyon vòltaj	4.2V
Karakteristik pwoteksyon	Sou aktyèl, sou tanperati a
Psrr	80dB ~ 65dB (120Hz)
Vòltaj referans	1.3V
Min pwodiksyon vòltaj	1.2V
Rapò rejè ekipman pou pouvwa (PSRR)	80dB
Wotè	8.7mm
Longè	39.5mm
Lajè	26.2mm
Rive SVHC	Pa gen SVHC
Redi radyasyon	Non
ROHS Estati	ROHS3 konfòme
Plon gratis	Plon gratis

Dyagram nan LM317K Prensip Operasyonèl

Ranplasman LM317K

Nimewo pati	Deskripsyon	Fabrikan
IP117ahvsmd05power sikwi	Reglabl regilatè estanda pozitif, 1.25v min, 60V Max, CBCC3, Ceramic, SMD-05, 3 PIN	TT rezistans elektwonik
M38510/11704SyxPower Circuits	1.2 V-37V reglabl regilatè pozitif, MBFM2	Texas Enstriman
IP117AHVIGPOWER CIRCUITS	1.25 V-60V reglabl regilatè pozitif, MSFM3, Izole, TO-257, 3 PIN	TT elektwonik pouvwa ak ibrid / semelab limite
Om1320stmpbfpower sikwi	Reglabl regilatè estanda pozitif, 1.2v min, 37V Max, MSFM3, izole, èretik sele, TO-257, 3 PIN	Entènasyonal redresman
7703405Tapower Circuits	Regilatè, 1 pwodiksyon, bipolè	Infineon Technologies AG
OM1321STMPOWER CIRCUITS	Reglabl regilatè estanda pozitif, 1.2v min, 57V Max, bipolè, MSFM3, TO-257, 3 PIN	Omnirel Corp
Sikwi lm317ahvkr1power	Reglabl regilatè pozitif, MBFM2, TO-3, 3 PIN	TT elektwonik pouvwa ak ibrid / semelab limite
Sikwi ip117hvrpower	Reglabl regilatè estanda pozitif, 1.25v min, 60V Max, MBFM2, TO-66, 2 PIN	TT rezistans elektwonik
IP117HVSMD1POWER CIRCUITS	1.25 V-60V reglabl regilatè pozitif, CBCC3, seramik, SMD-1, 3 PIN	TT elektwonik pouvwa ak ibrid / semelab limite

LM317K evalyasyon maksimòm

Senbòl	Paramèt	Valè	Inite
VI - O	Antre-pwodiksyon vòltaj diferans	40	V
Io	Sòti aktyèl	Intern limite	-
TOP​	Opere tanperati junction pou:		° C
	LM117	-55 a 150
	LM217	-25 a 150
	LM317	0 a 125
Ptot​	Pouvwa dissipation	Intern limite	-
Tstg​	Tanperati depo	-65 a 150	° C

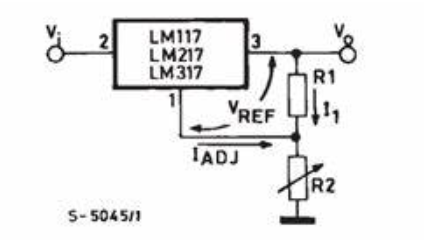

LM317K debaz konfigirasyon reglabl regilatè

Itilizasyon avanse nan LM317K la

Regilatè vòltaj LM317K a montre remakab adaptabilite akòz vòltaj referans entèn li yo nan 1.25V, etabli ant pwodiksyon an ak tèminal ajisteman.Konfigirasyon sa a pèmèt yon kouran konstan koule nan yon divizeur reziste ekstèn, mete vòltaj la pwodiksyon (VO) kòm VO = VREF (1 + R2/R1) + IADJ R2.Miyò, aparèy la minimize tèm IADJ a (100µA max) yo kenbe konsistans kèlkeswa chanjman chaj ak liy, souvan ki kapab lakòz nan IADJ R2 yo te neglijab.Sa a konsepsyon intrinsèques asire fyab la LM317K a atravè senaryo aplikasyon varye.

Adaptabilite nan règleman vòltaj

Yon atribi kle nan LM317K a se kapasite li yo retounen tout aktyèl rete nan tèminal la pwodiksyon.Sa mande pou yon aktyèl chaj minim yo anpeche yon ogmantasyon nan vòltaj, jwe yon wòl aktif nan estabilize sistèm sansib a fluctuations vòltaj kapab prevwa.Kòm yon regilatè k ap flote, LM317K a ka abilman okipe ekipman pou vòltaj-wo relatif nan tè a, bay diferans lan-a-pwodiksyon diferans rete an sekirite.Kapasite sa a kostim yon etalaj lajè nan aplikasyon pou segondè-vòltaj, sitou nan mond lan nan solisyon gaya ak adaptab pouvwa jesyon.

Precision Règleman aktyèl

Pa senpleman mete yon rezistans fiks ant ajisteman an ak tèminal pwodiksyon, LM317K a ka transfòme nan yon regilatè aktyèl presizyon.Konfigirasyon sa yo se anpil valè kote ki estab livrezon aktyèl la se ensiste, tankou nan batri chaje ak dirije senaryo kondwi.Pou règleman chaj ranfòse, pwezante rezistans aktyèl la R1 nan pwoksimite regilatè a ak baz R2 fèmen nan tè a chaj se rekòmande.Sa a konfigirasyon diminye gout vòltaj potansyèl, kidonk amelyore presizyon an jeneral.

Amelyorasyon pèfòmans ak kondansateur

Estratejikman ajoute kondansateur kapab miyò ranfòse pèfòmans LM317K la.Yon opinyon kontoune condensateur nan 0.1µF.Yon kondansateur soti nan tèminal la ajisteman nan tè (C_ADJ) nan 10µF.Sa yo kondansateur ka amelyore rejè tranch rid ak estabilite vòltaj.Anplis de sa, incorporant yon pwodiksyon kondansateur (depreferans 1µF tantal oswa 25µF aliminyòm elektwolitik) ka amelyore pasajè repons.Sa fè regilatè a vòltaj plis ajil nan reponn a chanjman kondisyon chaj toudenkou, yon karakteristik ki konfime pa eksperyans pratik mete aksan sou bezwen an pou règleman fiks ak egzat vòltaj.

Mezi pwoteksyon

Pou pwoteje regilatè a soti nan domaj potansyèl akòz opinyon ak pwodiksyon sikwi kout, enstalasyon an nan diodes pwoteksyon rekòmande (jan yo montre nan Fig. 5).Sa yo diodes ofri yon kouch sekirite pi gwo, ranfòse lonjevite a ak disponiblite nan LM317K a nan divès anviwònman operasyonèl.Estrateji sa yo pwoteksyon yo te anpil adopte nan laboratwa ak anviwònman endistriyèl, kote echèk aparèy ka lakòz remakab operasyon operasyonèl.
