LM324 Comparator: Aplikasyon, pinout, ak sikwi k ap travay

Gid sa a eksplore LM324 Awondisman an entegre (IC), yon chip versatile ki gen kat anplifikatè operasyonèl.Li te ye pou konsomasyon pouvwa ki ba li yo, LM324 a ofri estabilite ekselan ak Pleasant, opere avèk efikasite ak tension ekipman pou soti nan 3.0 V a 32 V. Li ki ba aktyèl la, konpare ak konpetitè tankou MC174 a, fè li ideyal pou aplikasyon pou enèji-efikas.Kapasite LM324 a pou okipe opinyon yo desann nan vòltaj ekipman negatif la senplifye konsepsyon sikwi pa retire bezwen an pou prejije siplemantè.Li ka kondwi rezilta nan tren an ekipman pou negatif, fè li itil nan nan yon pakèt domèn pwojè elektwonik.Gid sa a mete aksan sou karakteristik li yo, tankou wòl li kòm yon comparator, ak examines itilize li nan sistèm avanse elektwonik.

Katalòg

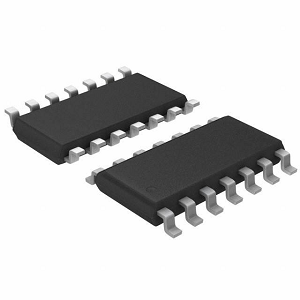

Ki sa ki konparatè a LM324?

Yon comparator se yon eleman nan sikwi elektwonik, ki fèt yo konpare de nivo vòltaj, souvan refere yo kòm V1 ak V2.Operasyon li se senp: Lè V1 pi gran pase V2, pwodiksyon an se zewo, men lè V2 depase V1, pwodiksyon an chanje nan yon vòltaj pozitif defini.A LM324 Operasyonèl anplifikatè se souvan itilize kòm yon comparator akòz adaptabilite li yo ak konsepsyon efikas.Li enkòpore eleman tankou vòltaj Capteur, vòltaj referans, vòltaj ekipman pou (VCC), tè, ak tèminal pwodiksyon, fè li yon chwa serye ak pratik pou yon varyete de aplikasyon pou.Kapasite LM324 a pou fè konparezon vòltaj egzat pèmèt li jwe yon wòl nan travay tankou deteksyon zewo-travèse ak batman kè-lajè batman.Fonksyon sa yo se gwo nan sistèm kote egzak diferansyasyon vòltaj ki nesesè, fè konparatè a LM324 yon zouti enpòtan nan desen modèn elektwonik.

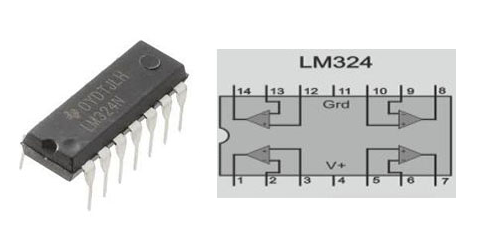

LM324 Comparator PIN konfigirasyon

PIN No.	Non PIN	Fonksyone
1	Sòti 1	Pwodiksyon nan premye comparator la
2	Envèse opinyon 1	Envèse opinyon nan premye comparator la
3	Ki pa ranvèse opinyon 1	Ki pa ranvèse opinyon nan premye comparator la
4	V+	Ekipman pou vòltaj 5v
5	Ki pa ranvèse opinyon 2	Ki pa ranvèse opinyon nan dezyèm comparator la
6	Envèse opinyon 2	Envèse opinyon nan dezyèm comparator la
7	Sòti 2	Pwodiksyon nan dezyèm comparator la
8	Pwodiksyon 3	Pwodiksyon nan twazyèm comparator la
9	Envèse opinyon 3	Envèse opinyon nan konparatè a twazyèm
10	Ki pa ranvèse opinyon 3	Ki pa ranvèse opinyon nan konparatè a twazyèm
11	YD	Atè
12	Antre ki pa Peye-ranvèse 4	Ki pa ranvèse opinyon nan katriyèm comparator la
13	Envèse opinyon 4	Envèse opinyon nan katriyèm comparator la
14	Sòti 4	Pwodiksyon nan katriyèm comparator la

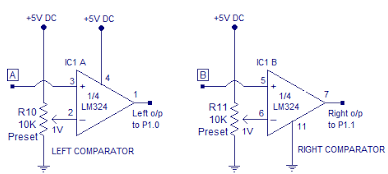

Design Awondisman ak LM324 Comparator

Designing yon sikwi comparator vòltaj ak LM324 anplifikatè a operasyonèl, ki egzije atansyon konsiderasyon nan konpozan li yo ak konfigirasyon.Tipikman, de rezistans 10k ohm yo te itilize yo kreye tension referans ki estab, asire rezilta egzak ak serye dijital.Entran A ak B, sòti nan pwodiksyon liy sikwi Capteur a, yo se gwo pou kenbe sansiblite a chanje kondisyon opinyon.Rezistans yo ede estabilize vòltaj referans lan, sa ki pèmèt comparator a fonksyone toujou, menm avèk siyal opinyon fluctuant.

Nan konfigirasyon sa a, nœuds A ak B konekte ak entrain ki pa ranvèse nan LM324 la.Sa a konfigirasyon ki pa-ranvèse anplifye sèlman diferans lan vòltaj pozitif ant entrain yo, ki se ideyal pou aplikasyon pou ki mande egzat ak distenk siyal dijital.Chak comparator nan LM324 a mande pou koneksyon opinyon egzak reyalize pi bon pèfòmans.Siyal yo pwodiksyon soti nan konparatè yo LM324 yo lye nan pò mikrokontroleur, pèmèt kominikasyon lis ant comparator a ak mikrokontroleur la.Bon kat nan koneksyon sa yo asire efikas pwosesis done ak pèfòmans sistèm san pwoblèm.Pa ak anpil atansyon ap dirije rezilta yo, mikrokontroleur a ka pran desizyon ki lojik ak presizyon, fasilite operasyon serye ak byen-reglemante nan nan yon pakèt domèn aplikasyon pou pratik.

Kijan konparatè LM324 la travay?

Konparatè LM324 la fonksyone pa itilize twa nan entèn anplifikatè operasyonèl li yo, k ap travay nan tandem ak konpozan tankou rezistans ak kondansateur yo kreye yon sistèm reponn.Se operasyon li yo ki baze sou konparezon vòltaj nan terminaux opinyon li yo.Lè vòltaj la nan tèminal la ki pa ranvèse se pi ba pase vòltaj la nan tèminal la inverse, pwodiksyon an chanje nan yon eta ki ba, ki endike pa gen okenn koule aktyèl.Nan lòt men an, lè vòltaj la nan tèminal la ki pa ranvèse depase sa yo ki an tèminal la inverse, pwodiksyon an orè nan yon eta segondè.Konpòtman sa a itil nan aplikasyon tankou pwosesis siyal, kote detekte ak reponn a chanjman vòltaj ki nesesè pou reprezante diferan eta ki lojik oswa kondisyon.Avantaj nan LM324 a se bati-an rezo rezistans entèn li yo, ki senplifye konsepsyon sikwi pa retire bezwen an pou rezistans ekstèn nan jere koneksyon ekipman pou pouvwa.Karakteristik sa a diminye konpleksite sikwi, fè LM324 a yon chwa pratik k ap chèche rasyonalize desen PCB.Pa asire pèfòmans ki konsistan pandan y ap minimize defi konsepsyon, konparatè a LM324 pwouve yo dwe yon eleman versatile ak efikas pou nan yon pakèt domèn aplikasyon yo.

Travay nan LM324 Comparator

Karakteristik nan konparatè a LM324

• Segondè genyen vòltaj DC: Ofri yon benefis nan 100 dB, asire eksepsyonèl anplifikasyon pou pwosesis egzak siyal.

• Wide Pleasant: opere efektivman nan 1 megaèrts, apwopriye pou yon varyete aplikasyon pou.

• Range ekipman pou pouvwa versatile: Sipòte operasyon sèl ekipman pou soti nan 3V a 32V, pèmèt itilize nan senaryo divès.

• Operasyon ki estab: Kenbe pèfòmans ki konsistan malgre fluctuations vòltaj ekipman pou, ideyal pou anviwònman ki gen pouvwa enstab.

• Vòltaj D 'diferans: Pèmèt vòltaj opinyon egal vòltaj la ekipman pou, sipòte yon balanse pwodiksyon awogan soti nan 0V a (V+ - 1.5V) pou pi gwo presizyon.

• Konsomasyon ba pouvwa: byen adapte pou enèji-efikas desen, pèmèt entegrasyon nan sistèm ki ba-pouvwa san yo pa konpwomèt pèfòmans.

• Antre gwo ak pwodiksyon chenn: Ofri fleksibilite pou yon varyete de desen sikwi, amelyore konpatibilite ak lòt konpozan.

Avantaj nan konparatè a LM324

Doub fonctionnalités

LM324 a vle di soti pou kapasite li nan fonksyone kòm tou de yon comparator ak yon anplifikatè operasyonèl, èkspoze enpresyonan adaptabilite nan konsepsyon sikwi elektwonik.Wòl sa a doub pèmèt enjenyè yo sèvi ak LM324 la pou plizyè rezon nan yon sikwi sèl, elimine bezwen pou eleman adisyonèl.Pa konbine sa yo fonksyonalite nan yon sèl IC, li senplifye desen sikwi, diminye konte eleman, ak rasyonalize pwosesis devlopman.Fleksibilite sa a se avantaje nan pwojè ki mande pou pwototip rapid oswa ajisteman konsepsyon souvan, pèmèt jesyon resous efikas ak delè devlopman pi vit.

Segondè benefis pou aplikasyon pou presizyon

Youn nan fòs kle LM324 la se gwo genyen DC vòltaj li yo, ki asire pèfòmans serye nan sistèm elektwonik konplèks.Sa a genyen segondè fè li ideyal pou aplikasyon pou ki mande presizyon, kòm li amelyore pwosesis siyal ak amelyore presizyon done.Pa kenbe entegrite siyal, LM324 a delivre bon jan kalite pwodiksyon ki konsistan, fè li yon chwa serye pou tou de jeneral-bi ak aplikasyon pou avanse elektwonik.

Design gaya ak fleksib

LM324 a se Enjenieri ak yon estrikti dirab ki asire operasyon ki estab anba yon varyete de kondisyon anviwònman an.Rezistans li yo ak adaptabilite fè li apwopriye pou itilize nan divès anviwònman, ki soti nan estanda pwojè elektwonik nan espesyalize, sistèm pèfòmans-wo.Sa a konsepsyon gaya pèmèt yo konte sou LM324 la pou rezilta ki konsistan, menm nan kondisyon difisil, solidifye wòl li kòm yon eleman versatile ak ou fè konfyans nan elektwonik modèn.

Aplikasyon nan konparatè a LM324

Sistèm ki baze sou Capteur ak robotic

Konparatè a LM324 se lajman ki itilize nan aplikasyon pou Capteur-kondwi, tankou liy-swiv robo.Kapasite li nan pwosesis done Capteur ak presizyon fè li gwo pou sistèm otonòm.Fleksibilite LM324 a nan manyen tension opinyon ak operasyon ki estab asire pèfòmans serye, fè li yon chwa ideyal pou robotic ak dispozisyon siveyans anviwònman an.

Pwosesis siyal ak sikwi osilator

LM324 a jwe yon wòl nan travay siyal pwosesis.Itilizasyon li nan osilateur pèmèt jenerasyon frekans egzak pou sistèm kominikasyon ak lòt teknoloji ki baze sou siyal.Fonksyon yo LM324 efektivman kòm yon anplifikatè, amelyore siyal odyo ak vizyèl pou-wo kalite aplikasyon pou miltimedya.

Pwototip ak itilizasyon edikasyon

Enjenyè souvan itilize LM324 la pandan prototip akòz aksesibilite li yo, fyab, ak fasilite nan itilize.Pèfòmans ki konsistan li yo pèmèt eksperimantasyon ak desen sikwi inovatè, fè li yon pi renmen nan tou de rechèch ak anviwònman devlopman.Menm jan tou, fonksyonalite senp li yo fè li yon zouti ansèyman valab pou elèv yo aprann sou comparators ak anplifikatè operasyonèl yo.

Jeneral-bi elektwonik

LM324 a souvan enkòpore nan desen elektwonik estanda, tankou rèktifikateur ak anplifikatè jeneral-bi.Adaptabilite li pèmèt li entegre transparans nan sikwi ki mande pou presizyon ak estabilite, Restoration nan yon pakèt domèn aplikasyon elektwonik.
