LVPECL eksplike: yon gid pou ba-vòltaj pozitif emeteur-makonnen lojik

Low-vòltaj pozitif emeteur-makonnen lojik (LVPECL) kanpe kòm yon avansman kle nan teknoloji lojik dijital, pwepare satisfè demand yo nan anviwònman ki ba-vòltaj.Opere nan 3.3V oswa 2.5V, LVPECL evolye soti nan tradisyonèl pozitif emeteur-makonnen lojik la (PECL), ki depann sou yon ekipman pou pouvwa 5.0V.Chanjman sa a mete aksan sou anfaz la ap grandi sou enèji-efikas solisyon ki melanje pèfòmans segondè ak konsomasyon pouvwa redwi.Rasin nan devlopman istorik la nan emeteur-makonnen lojik (ECL), LVPECL ofri avantaj distenk nan aplikasyon pou gwo vitès, ki gen ladan telekominikasyon ak informatique, kote efikasite enèji ak entegrite siyal yo grav.Atik sa a fouye nan karakteristik yo, benefis yo, ak konsiderasyon konsepsyon nan LVPECL, koule limyè sou wòl transfòmasyon li yo nan elektwonik modèn.Soti nan aplikasyon pratik nan distenksyon teknik, dekouvri ki jan LVPECL ap mete lavni nan sistèm dijital.

Katalòg

Klasifikasyon nan ECL

Tipe	VCC	Vee
Pecl	5.0 V	0.0 V
Lvpecl	3.3 V	0.0 V
2.5VPECL	2.5 V	0.0 V
2.5VNecl	0.0 V	-2.5 V
Lvnecl	0.0 V	-3.3 V
Necl	0.0 V	-5.0 V

Avantaj nan ECL/PECL/LVPECL lojik

• Lojik ECL kanpe soti akòz enpedans pwodiksyon konsiderableman ki ba li yo, jeneralman tonbe ant 6 a 8 om.Se karakteristik sa a makonnen ak yon enpedans eksepsyonèlman segondè opinyon ki ka konsidere kòm prèske enfini.Karakteristik sa yo pèmèt ECL ak kapasite kondwi enpresyonan, pèmèt li nan jere liy transmisyon ak enpedans karakteristik sòti nan 50 a 130 om san yo pa siyifikativman degrade pèfòmans AC.Kapasite a yo kenbe entegrite siyal sou long distans se sitou aktif nan aplikasyon pou tankou fil elektrik backplane ak anpil kouri kab, kote prezèvasyon nan bon jan kalite siyal se dominan.

• Rezistans nan aparèy ECL nan fluctuations nan vòltaj ak tanperati a se yon lòt trè remakab ki diferansye yo soti nan TTL ak CMOS teknoloji.Sa a estabilite pwouve avantaje nan anviwònman ak divès kondisyon, asire pèfòmans ki konsistan.Anplis de sa, revèy yo ki te pwodwi pa ECL chofè revèy montre senkronizasyon siperyè ak minimize deformation, ki se itil pou transfè done gwo vitès.Presizyon an nan distribisyon kontribye nan ranfòse pèfòmans sistèm jeneral, sitou nan aplikasyon pou ki mande strik kontrent distribisyon.

• Nan konparezon ECL ak lòt metòd siyal, yon distenksyon klè rive konsènan sipò frekans.ECL ka konpetan okipe frekans ki depase 10GHz, tandiske LVD tipikman bouchon alantou 1.5GHz.Kapasite sa a pozisyon ECL kòm yon chwa tèribl pou aplikasyon pou gwo vitès, ak vitès operasyonèl depase 5GHz ak reta toujou konsève anba 1ns.Mesures pèfòmans sa yo rann ECL espesyalman benefisye pou ti sikwi medyòm ki menm gwosè ak entegre ak sistèm dijital ultra-gwo vitès, kote chak zafè nanosekond.

• Konpatibilite ECL la ak yon spectre pi laj de enpedans liy transmisyon ofri yon avantaj remakab.Kontrèman ak LVDs, ki mande pou yon espesifik 100-OHM rezistans revokasyon yo defann entegrite siyal, adaptabilite ECL a divès kalite enpedans diminye chans pou refleksyon siyal ak konplikasyon ki asosye yo.Fleksibilite sa a pa sèlman rasyonalize konsiderasyon konsepsyon, men tou fyabilite fyab nan tout aplikasyon pou divès.Kapasite nan fonksyone efektivman atravè yon seri de enpedans ranfòse ou entegre ECL nan yon varyete pi laj de sistèm san yo pa demand yo sevè tipikman lye avèk lòt teknoloji.

Kont nan ECL/PECL/LVPECL lojik

Pandan ke emeteur makonnen lojik (ECL) gen anpil avantaj enpresyonan nan aplikasyon pou gwo vitès, li tou pote dezavantaj remakab ki merite atansyon.Pwoblèm prensipal yo gen ladan konsomasyon pouvwa ki wo, yon tolerans restriksyon pou bri, ak yon vilnerabilite nan entèferans ekstèn.Balanse nan lojik nan sikwi ECL limite a sa sèlman jis 0.8V, pè ak yon tolerans bri DC nan senpleman 200mv.Karakteristik sa a mete aksan sou komès-off la kote kapasite yo vitès eksepsyonèl nan ECL vini nan depans lan nan efikasite pouvwa ak detèminasyon kont latwoublay bri.Nan senaryo aktyèl, sa a ka poze defi, espesyalman nan anviwònman kote jere konsomasyon pouvwa a ki riske oswa kote kenbe entegrite siyal se nan enpòtans pli ekstrèm.

Pou pozitif emeteur makonnen lojik (PECL), se chaj la pwodiksyon estanda mete nan 50 om ak yon vòltaj ekipman pou nan VCC-2V.Anba paramèt sa yo, nivo yo tipik estatik pou soti+ ak soti- yo VCC-1.3v, ak yon aktyèl pwodiksyon nan 14mA.Malgre ke konfigirasyon sa a pwouve efikas pou sèten aplikasyon, li ka pa aliyen byen ak tout sitiyasyon, espesyalman lè w ap pran an kont konpleksite yo nan jesyon tèmik ak enplikasyon yo nan dissipation pouvwa ki asosye ak nivo sa yo pwodiksyon.

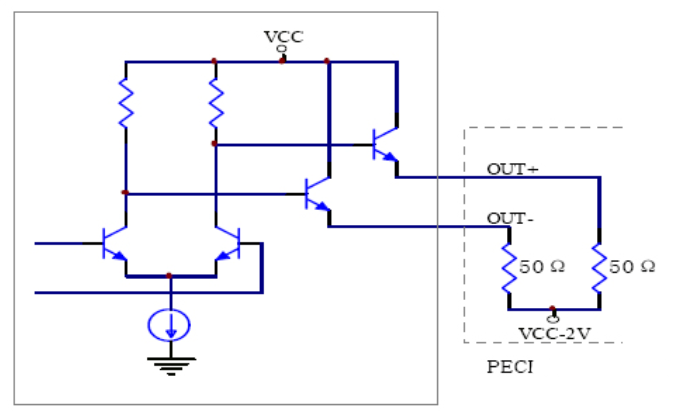

PECL pwodiksyon sikwi estrikti

D 'nan PECL se yon pè diferans ak yon enpedans opinyon segondè.Pou reyalize maksimòm nivo a siyal opinyon dinamik, vòltaj la komen -mòd nan pè diferans sa a yo dwe partial nan VCC - 1.3V.Gen kèk bato ki gen ladan yon sikwi entegre patipri, sa ki pèmèt pou koneksyon dirèk san yo pa konpozan adisyonèl.Sepandan, pou bato san yo pa sa a bati-an sikwi patipri, yon ekstèn DC patipri dwe aplike pandan itilize.

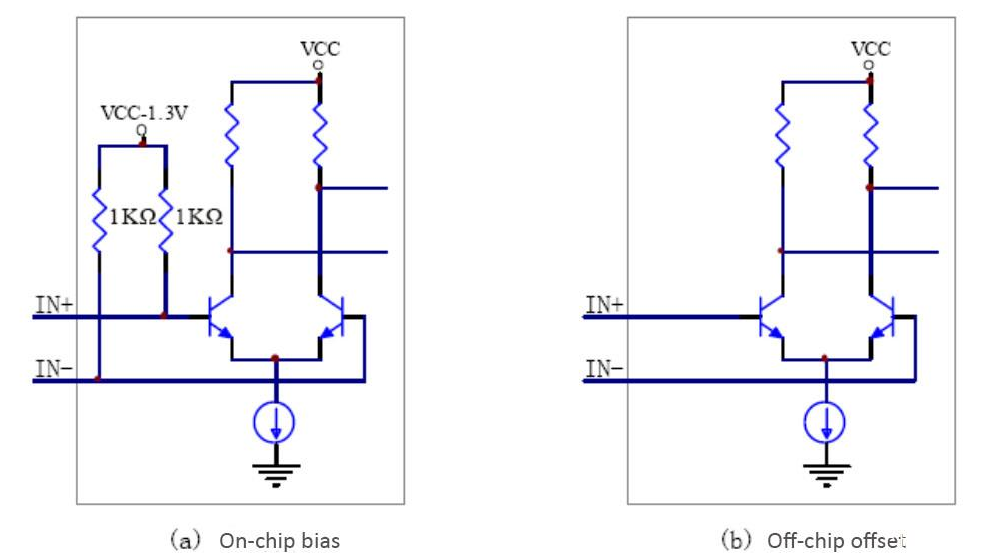

PECL Estrikti Awondisman Antre

Lojik nivo estanda nan PECL

Paramèt	Kondisyon	Min	Tipik	Max	Inite
Pwodiksyon segondè	TA = 0 ° C ~ 85 ° C	VCC - 1.025	-	VCC - 0.88	V
	TA = 40 ° C	VCC - 1.085	-	VCC - 0.88	V
Pwodiksyon ki ba	TA = 0 ° C ~ 85 ° C	VCC - 1.81	-	VCC - 1.62	V
	TA = 40 ° C	VCC - 1.83	-	VCC - 1.55	V
Antre segondè	-	VCC - 1.16	-	VCC - 0.88	V
D 'ba	-	VCC - 1.81	-	VCC - 1.48	V
