Aprann sou EPM7128SQI100-10 CPLD ak kijan li jere lojik dijital.

Ou souvan vle yon sèl aparèy ki ka okipe plizyè travay lojik san yo pa ranpli tablo ou a ak pati siplemantè.EPM7128SQI100-10 a ba ou fleksibilite sa lè li konbine lojik kontwòl, dekodaj, ak routage siyal nan yon sèl chip pwogramasyon.Ou ka fòme konpòtman li pou matche ak bezwen sikwi ou epi ajiste li pita si bagay yo chanje.Avèk yon kapasite lojik balanse ak distribisyon previzib, li anfòm byen nan sistèm ki bezwen kontwòl dijital fiks.Pake sifas-mòn li yo ede tou kenbe layout pwòp pandan y ap toujou ba ou anpil koneksyon I/O ki ka itilize.

Katalòg

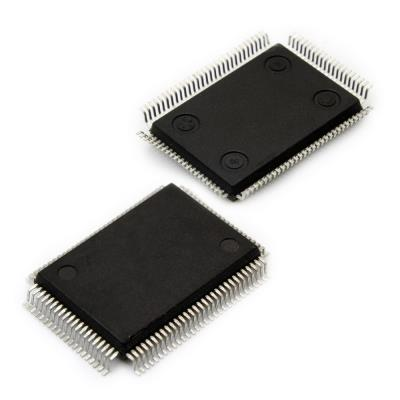

EPM7128SQI100-10 Apèsi sou lekòl la

La EPM7128SQI100-10 se yon aparèy lojik pwogramasyon ki fèt pou okipe kontwòl dijital koutim ak travay koòdone nan sistèm elektwonik.Li gen 128 eleman lojik ki pèmèt plizyè fonksyon lojik yo dwe konbine nan yon sèl eleman, ede senplifye layout sikwi ak diminye kantite pati.Aparèy la sipòte repons lojik rapid apwopriye pou kontwòl distribisyon, routage siyal, ak operasyon ki baze sou desizyon.Pake 100 pin sifas mòn li yo pèmèt entegrasyon nan desen kontra enfòmèl ant tablo pandan w ap kenbe pèfòmans elektrik ki estab.Itilizasyon komen yo enkli lojik lakòl, kontwòl eta a, dekodaj adrès, ak adaptasyon koòdone nan aplikasyon endistriyèl ak entegre.Ap chache pou EPM7128SQI100-10?Kontakte nou pou tcheke stock aktyèl, tan plon, ak pri.

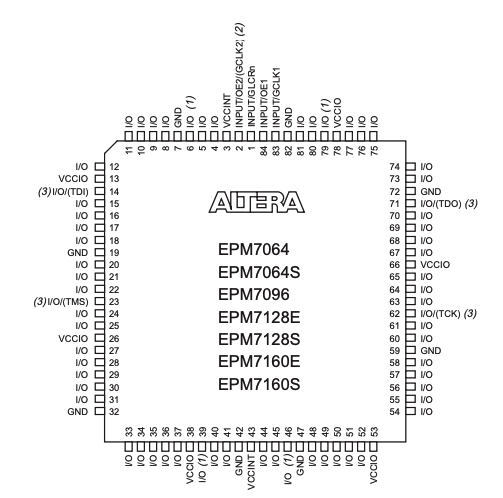

Pin-Out Dyagram nan EPM7128SQI100-10

Aranjman PIN yo montre pou pake PLCC 84 PIN, ak non siyal ak nimewo PIN distribye respire alantou tout kat bò aparèy la.Itilizatè I O broch okipe pifò pozisyon epi yo antremele ak pouvwa dedye, tè, ak broch kontwòl pou sipòte operasyon ki estab.VCC ak GND broch yo mete nan entèval regilye pou bay distribisyon pouvwa konsistan atravè pake a.Broch dedye pou revèy mondyal, pèsistans yap ogmante jiska, ak fonksyon JTAG yo byen make pou distenge yo de objektif jeneral I O. Dyagram nan reflete yon layout estanda ki sipòte routage siyal previzib, konsepsyon tablo senplifye, ak konpatibilite atravè aparèy seri MAX 7000 ki gen rapò.

Karakteristik nan EPM7128SQI100-10

Nan Achitekti lojik pwogramasyon sistèm

EPM7128SQI100-10 a sipòte pwogramasyon lojik dirèkteman pandan y ap monte sou tablo sikwi a.Sa a pèmèt mizajou lojik pandan devlopman oswa apre deplwaman san yo pa retire aparèy la.Li ede diminye tan yo epi senplifye revizyon lè konpòtman sistèm bezwen ajisteman.

Kapasite lojik dansite mwayen

Aparèy la bay 128 macrocells ki pèmèt plizyè fonksyon lojik yo dwe aplike nan yon sèl eleman.Kapasite sa a sipòte lojik kontwòl, travay dekodaj, ak manyen koòdone pandan y ap diminye bezwen an pou aparèy lojik disrè adisyonèl.

Konsepsyon blòk lojik estriktire

Uit blòk etalaj lojik entèn yo òganize resous lojik yo nan yon fason previzib.Estrikti sa a sipòte routage siyal ki estab ak konpòtman lojik ki konsistan atravè kondisyon fonksyònman diferan.

Disponibilite pòtay lojik ki ka itilize

Avèk apeprè 2500 pòtay lojik ki ka itilize, aparèy la ka sipòte machin leta, kontwòl distribisyon, ak fonksyon dijital koutim.Nivo entegrasyon sa a ede senplifye layouts tablo a epi diminye kantite eleman an jeneral.

Sipò pou Antre ak Sòti Itilizatè fleksib

Aparèy la sipòte jiska 84 itilizatè configurable opinyon ak pwodiksyon broch.Fleksibilite sa a pèmèt li koòdone ak yon pakèt siyal ekstèn, otobis, ak aparèy periferik nan sistèm entegre.

Pèfòmans rapid pwopagasyon reta

Yon delè pwopagasyon maksimòm 10 ns pèmèt aparèy la reponn byen vit nan chanjman opinyon.Sa fè li apwopriye pou aplikasyon ki mande distribisyon previzib ak kontwòl dijital reponn.

Endistriyèl Tanperati Opere Range

Aparèy la fèt pou opere seryezman atravè yon seri tanperati endistriyèl.Sa a pèmèt pèfòmans ki estab nan anviwònman kote varyasyon tanperati espere, tankou sistèm kontwòl ak elektwonik endistriyèl.

EPM7128SQI100-10 Espesifikasyon teknik

Atribi pwodwi	Valè atribi
Manifakti	Intel
Voltage Supply - Entèn	4.5V ~ 5.5V
Pake Aparèy Founisè	100-PQFP (20x14)
Seri	MAX® 7000S
Kalite pwogramasyon	Nan sistèm pwogramasyon
Pake / Ka	100-BQFP
Pake	Plato
Tanperati Fonksyònman	-40°C ~ 85°C (TA)
Kantite Macrocells	128
Kantite Eleman Lojik/Blòk	8
Kantite I/O	84
Kantite Gates	2500
Kalite aliye	Sifas mòn
Tan Delè tpd(1) Max	10 ns
Nimewo pwodwi de baz	EPM7128

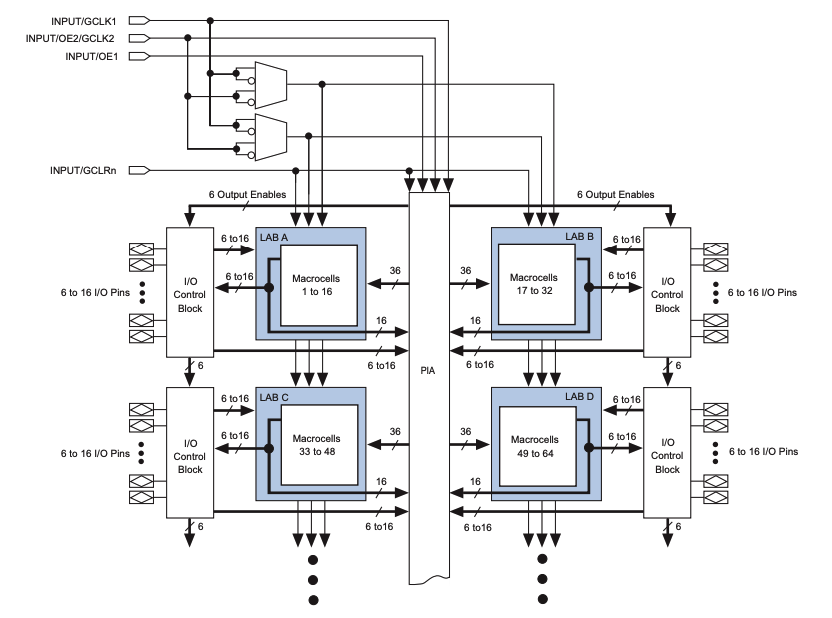

Dyagram blòk aparèy nan EPM7128SQI100-10

Achitekti entèn yo ranje ozalantou plizyè blòk etalaj lojik, yo chak genyen yon gwoup makwoselil defini pou aplike fonksyon lojik konbinezon ak anrejistre.Blòk etalaj lojik sa yo konekte atravè yon etalaj entèkoneksyon pwogramasyon santral ki pèmèt wout siyal ant blòk ak konpòtman tan previzib.Blòk kontwòl dedye I O antoure blòk etalaj lojik yo epi jere tanpon antre, kondwi pwodiksyon, kontwòl eta tri, ak chemen fidbak ant broch ekstèn ak lojik entèn yo.Resous mondyal, ki gen ladan antre revèy, siyal pèmèt pwodiksyon, ak yon siyal klè mondyal, yo distribye atravè aparèy la pou sipòte operasyon synchrone ak kowòdone kontwòl pwodiksyon an.Estrikti sa a reflete òganizasyon an itilize pa EPM7128SQI100-10 a, ki entegre plizyè blòk etalaj lojik ak macrocells pou sipòte lojik pwogramasyon mwayen dansite ak routage siyal detèminist ak chemen kontwòl santralize.

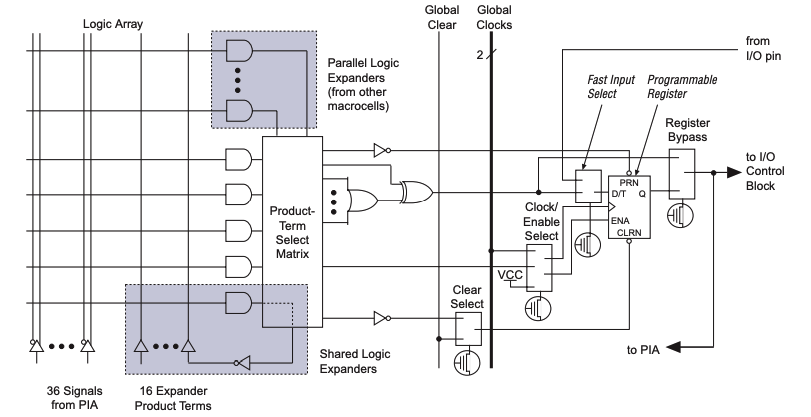

Aparèy Macrocell nan EPM7128SQI100-10

Lojik nan yon sèl macrocell òganize ozalantou yon matris seleksyon tèm pwodwi ki resevwa siyal opinyon ki soti nan etalaj entèkonekte pwogramasyon ak ekspansyon lojik lokal yo.Tèm pwodwi miltip yo konbine yo fòme sòm nan lojik pwodwi, ki ka kondwi swa yon pwodiksyon konbinezon oswa yon rejis pwogramasyon.Rejis la gen ladan revèy pèmèt, klè, prereglaj, ak chemen kontoune, sa ki pèmèt seleksyon fleksib ant operasyon ki anrejistre ak operasyon ki pa anrejistre.Revèy mondyal ak siyal klè mondyal yo dirije dirèkteman nan macrocell la pou sipòte kontwòl synchrone atravè aparèy la.Done pèsistans yap ogmante jiska yo pase nan blòk kontwòl I O oswa tounen nan etalaj entèkoneksyon an, sa ki pèmèt réutilisation rezilta lojik yo ak distribisyon siyal efikas nan EPM7128SQI100-10 la.

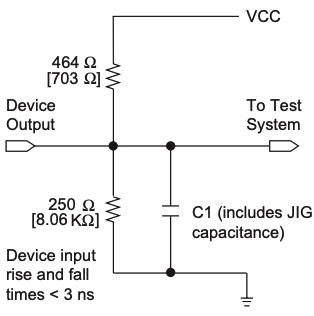

Kondisyon tès AC nan EPM7128SQI100-10

Konfigirasyon tès la defini kondisyon elektrik yo itilize pou mezi distribisyon AC lè li espesifye chaj rezistan, chaj kapasitif, ak chemen siyal ant aparèy la ak sistèm tès la.Pwodiksyon aparèy la konekte ak VCC atravè yon rezistans rale ak tè atravè yon rezo chaj defini ki modèl konpòtman kondwi pwodiksyon pandan chanje.Yon kondansateur reprezante kapasite chaj total, ki gen ladan efè aparèy, pandan y ap koneksyon sistèm tès la kontwole tranzisyon siyal yo.Antre ogmantasyon ak tonbe tan yo limite a mwens pase 3 ns pou asire kondisyon mezi konsistan.Konfigirasyon an reflete kijan transitwa ekipman pou ak kouran tè ka enfliyanse pèfòmans AC obsève epi etabli kondisyon estanda pou karakterizasyon distribisyon EPM7128SQI100-10 la.

Aplikasyon pou EPM7128SQI100-10

Endistriyèl kontwòl ak sistèm automatisation

EPM7128SQI100-10 a souvan itilize nan anviwònman kontwòl endistriyèl pou okipe sekans, lojik interlock, ak kowòdinasyon siyal.Li ede jere kondisyon opinyon soti nan detèktè ak switch pandan y ap jenere siyal kontwòl ki estab pou actuators ak modil kontwòl.Estrikti pwogramasyon li yo pèmèt konpòtman kontwòl yo dwe adapte kòm kondisyon sistèm chanje.

Lojik kontwòl ekipman telekominikasyon

Nan ekipman telekominikasyon yo, aparèy la sipòte chemen kontwòl ki jere distribisyon, routage siyal, ak kowòdinasyon koòdone.Li se souvan itilize yo òganize siyal kontwòl ant inite pwosesis ak koòdone kominikasyon, ede kenbe òdone koule done nan switch ak transmisyon pyès ki nan konpitè.

Rezo Materyèl Lakòl Lojik

Aparèy la aplike kòm lojik lakòl nan pyès ki nan konpitè rezo pou konekte processeurs, aparèy memwa, ak konpozan periferik.Li sipòte dekodaj adrès, abitraj otobis, ak aliyman siyal, sa ki pèmèt diferan blòk dijital yo opere ansanm nan sistèm rezo kontra enfòmèl ant.

Entèfas sistèm entegre ak lojik dekodaj

Nan sistèm entegre, EPM7128SQI100-10 a bay lojik koòdone ant contrôleur ak aparèy ekstèn.Li se itilize pou dekodaj adrès, jenerasyon siyal kontwòl, ak manyen pwotokòl debaz, ede senplifye konsepsyon sistèm ak diminye kantite eleman lojik disrè.

Legacy Computing and Instrumentation Systems

Aparèy la byen adapte pou platfòm enfòmatik eritaj ak sistèm instrumentation ki mande pou ranplasman lojik ki estab.Li ka konsolide ansyen fonksyon lojik disrè nan yon sèl aparèy pwogramasyon pandan y ap konsève konpatibilite ak nivo siyal ki deja egziste ak konpòtman distribisyon.

Pwotokòl Bridging ak Enplemantasyon Machin Leta

Yo itilize EPM7128SQI100-10 pou aplike pont pwotokòl ak machin leta ki jere pwosesis dijital estriktire.Li sipòte tranzisyon eta defini ak sekans kontwòl, ki fè li apwopriye pou kowòdone travay kominikasyon ak kontwòl atravè diferan blòk sistèm.

Avantaj ak dezavantaj nan EPM7128SQI100-10

Avantaj

• Sipòte nan sistèm mizajou lojik san yo pa retire aparèy la nan tablo a

• Bay 128 macrocells apwopriye pou kontwòl echèl mwayen ak lojik koòdone

• Ofri distribisyon previzib ak yon delè pwopagasyon maksimòm 10 ns

• Opere atravè yon seri tanperati endistriyèl pou pèfòmans ki estab nan jaden

• Gen ladann yon gwo kantite itilizatè configurable opinyon ak broch pwodiksyon pou entèfas fleksib

Dezavantaj

• Opere sou yon ekipman 5 V ki limite konpatibilite ak sistèm vòltaj pi ba yo

• Kapasite lojik pi ba konpare ak aparèy lojik pwogramasyon ki pi resan yo

• Itilizasyon pouvwa a pi wo pase altènativ modèn pwogramasyon ba pouvwa

• Gwosè pakè a pa ka adapte ak konsepsyon ki gen anpil kontra oswa espas ki limite

EPM7128SQI100-10 Altènatif

Nimewo Pati	Manifakti	Karakteristik kle	Sèvi ak Ka / Nòt
EPM7128SQI100-10N	Intel	128 macrocells ak pwogramasyon nan sistèm nan, 5 V ranje ekipman pou entèn, ak rapid 10 ns maksimòm pwopagasyon reta nan yon pake sifas mòn.	Itilize nan lojik lakòl dijital, lojik kontwòl, ak aplikasyon koòdone ki mande distribisyon serye ak dansite lojik modere.
EPM7128SQI160-10	Intel	Menm achitekti 128 macrocell ak klas vitès 10 ns, yo ofri nan yon pi gwo pake pin-count pou fleksibilite routage elaji.	Byen adapte pou desen ki bezwen plis aksè I/O oswa konpatibilite ak layouts tablo ki deja egziste.
EPM7128SQI160-10N	Intel	128 macrocells, nan sistèm pwogramasyon CPLD ak operasyon ki estab 5 V ak sipò tanperati pwolonje.	Apwopriye pou sistèm endistriyèl ak entegre ki mande kontwòl lojik serye atravè pi laj ranje tanperati.

Konsènan Intel

Intel se yon konpayi teknoloji mondyal li te ye pou devlope yon pakèt solisyon enfòmatik dijital ak lojik pwogramasyon.Konpayi an gen yon istwa long nan avanse konsepsyon semi-conducteurs pou informatique, kominikasyon, ak sistèm entegre.Dosye lojik pwogramasyon li sipòte kontwòl sistèm, jesyon siyal, ak lojik koòdone atravè aplikasyon endistriyèl, rezo, ak entegre.Intel konsantre sou bay platfòm lojik évolutive ki balanse pèfòmans, estabilite, ak sipò platfòm alontèm.Pwodwi li yo lajman itilize nan tou de achitekti sistèm etabli ak evolye desen dijital, ki reflete yon prezans fò nan ekosistèm elektwonik pi laj la.

Konklizyon

EPM7128SQI100-10 pote ansanm kontwòl lojik, distribisyon, ak manyen koòdone nan yon sèl aparèy pwogramasyon.Ou jwenn yon estrikti klè ak blòk etalaj lojik ak makroselil ki fè konpòtman previzib.Layout pin li yo ak fleksibilite I/O ede senplifye routage tablo a.Tan repons rapid sipòte kontwòl dijital ki estab nan anpil sistèm.Aparèy la travay byen tou lè ou bezwen mete ajou lojik san chanjman pyès ki nan konpitè.An jeneral, li ofri yon fason pratik pou jere lojik dijital mwayen echèl nan yon sèl kote.
