Nanofarads ak microfarads: Comprehensive Gid pou Kapasite ak Konvèsyon

Ti inite tankou nanofarads (NF) ak mikrofarad (µF) ede nou mezire ki jan kondansateur travay.Kondansateur yo se pati yo itilize nan prèske tout aparèy elektwonik nan magazen ak kontwole elektrisite.Atik sa a parèt nan sa ki nanofarads ak mikrofarad yo, ki jan yo te itilize nan elektwonik, ak ki jan yo chanje ant inite sa yo.Nou pral wè ki jan inite sa yo ede fè aparèy travay pi byen ak plis fiable.Epitou, nou pral aprann sou valè kondansateur komen ak ki jan yo kalkile efè a nan kondansateur nan sikwi ki itilize altène aktyèl (AC), ki ede nan asire w ke sistèm elektwonik kouri san pwoblèm.

Katalòg

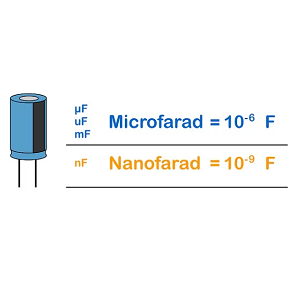

Ki sa ki nanofarad la (NF)?

A Nanofarad (NF) se yon ti inite nan kapasite elektrik.Li egal a yon milya de yon Farad (1 nf = 10⁻⁹ f).Inite sa a enpòtan anpil nan elektwonik, espesyalman pou mezire kapasite nan ti konpozan tankou kondansateur.Kondansateur ede magazen ak lage enèji elektrik, epi yo yo te itilize nan prèske chak aparèy elektwonik.Nanofarad a se yon pati nan sistèm entènasyonal inite yo (SI), ki asire mezi egzat ak estanda nan jeni elektrik.Kapasite se kapasite a nan yon CAPACITOR nan magazen yon chaj elektrik.Menm si yon nanofarad se yon ti kantite lajan, li jwe yon wòl enpòtan nan anpil sikwi elektwonik.Sa yo valè kapasite ti ede nan amann-akor siyal elektwonik.Kondansateur nanofarad yo souvan itilize nan sikui ki bezwen kontwòl egzak, tankou osilateur ki kreye repete siyal, sistèm pwosesis siyal ki okipe transmisyon done, ak sikwi distribisyon ki kontwole lè aksyon elektwonik rive.

Nan aplikasyon, kondansateur ak evalyasyon nanofarad ede aparèy elektwonik travay pi byen ak pi vit.Yo reponn byen vit nan chanjman ki fèt nan siyal elektrik ak magazen ti kantite chaj efektivman.Kondansateur sa yo itil nan sikui frekans radyo (RF), kote yo ede voye ak resevwa siyal yo.Yo jwenn yo tou nan sistèm repwesyon bri, ki amelyore bon jan kalite siyal pa diminye entèferans elektrik vle.Yon lòt itilizasyon se nan sikwi ekipman pou pouvwa, kote yo estabilize vòltaj ak pwoteje pati sansib elektwonik soti nan chanjman vòltaj toudenkou.Pou fè konsepsyon elektwonik pi fasil, se nanofarad la ekri kòm NF nan dyagram sikwi ak dokiman teknik.Abreviyasyon sa a ede byen vit idantifye kondansateur yo dwa pou pwojè yo.Sèvi ak valè kondansateur ki kòrèk la enpòtan, espesyalman nan sikui-wo frekans, kote menm ti erè ka lakòz pwoblèm.

Ki sa ki mikrofarad la (µF)?

A Microfarad (µF) se yon inite kapasite elektrik.Li egal a yon milyon nan yon Farad (1 µF = 10⁻⁶ F).Se inite sa a souvan itilize ki mezire kapasite nan pi gwo kondansateur.Kondansateur sa yo ede magazen ak lage enèji elektrik nan aparèy tankou founiti pou pouvwa, sistèm odyo, ak filtè siyal.Paske yo ka magazen plis chaj pase pi piti kondansateur, microfarad kondansateur yo te itilize nan sikui ki bezwen ki estab ak serye pèfòmans.Nan elektwonik, kondansateur ak valè microfarad jwe yon wòl nan sikwi ekipman pou pouvwa.Yo ede redwi chanjman vòltaj yo epi kenbe pwodiksyon elektrik la fiks.Sa enpòtan nan aparèy ki egzije yon rezèv pouvwa konstan.

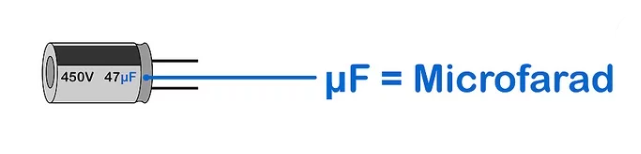

Figi 2. Microfarad

Nan sistèm odyo, microfarad kondansateur yo te itilize pou kouti siyal. Yo pèmèt altène aktyèl (AC) siyal yo pase nan pandan y ap Bloke dirèk aktyèl (DC), ki ede kenbe klè ak undistorted son.San kondansateur sa yo, siyal DC vle ekipman.Microfarad kondansateur yo tou itil nan depo enèji sistèm yo.Yo ede lis livrezon pouvwa pa estoke ak divilge enèji lè sa nesesè.Sa a se itil nan aparèy elektwonik ki dwe byen vit ajiste a chanje demand pouvwa.Soti nan gadjèt ti gwo machin endistriyèl, kondansateur sa yo amelyore efikasite ak fyab.Pa aji kòm tanpon enèji, yo anpeche vòltaj toudenkou Gout oswa Spikes ki ta ka mal konpozan sansib.

Youn nan kalite ki pi komen nan microfarad kondansateur se CAPACITOR a elektwolitik.Sa yo kondansateur yo souvan yo te jwenn nan sikwi ki konvèti altène aktyèl (AC) nan dirèk aktyèl (DC).Konvèsyon sa a nesesè pou anpil aparèy elektwonik, tankou pifò opere sou pouvwa DC.Microfarad kondansateur nan sikwi sa yo ede asire yon koule pouvwa ak ki estab, ki enpòtan pou fonksyone apwopriye nan konpozan elektwonik.Yo menm tou yo pwolonje validite a nan aparèy pa diminye estrès sou pati elektrik.Pou fè idantifikasyon pi fasil, microfarad kondansateur yo make ak valè kapasite yo, tankou 1 µF pou yon sèl microfarad.Notasyon sa a ede chwazi kondansateur nan dwa pou sikui yo.Sèvi ak valè kondansateur ki kòrèk la mande pou evite fonksyone sikwi oswa echèk.Pa swiv etikèt estanda ak konprann wòl nan microfarad kondansateur, ou ka konsepsyon ak bati serye sistèm elektwonik pou nan yon pakèt domèn aplikasyon pou.

Farad ak mezi kapasitif

Farad la (F) se inite ofisyèl la nan kapasite nan sistèm entènasyonal la nan inite (SI).Li ede mezire konbyen chaj elektrik yon kondansateur ka magazen.Farad la defini lè l sèvi avèk ekwasyon an:

Nan fòmil sa a, C kanpe pou kapasite nan farads, K reprezante chaj la nan Coulombs, ak V se vòltaj la nan vòlt.Yon kondansateur gen yon kapasite nan yon sèl Farad si estoke yon chaj nan yon sèl Coulomb lakòz vòltaj li yo ogmante pa yon sèl volt.Sa vle di ke Farad la mezire ki jan byen yon CAPACITOR ka kenbe ak lage enèji elektrik.Sepandan, yon sèl Farad se yon inite gwo anpil, fè li Inposibl pou elektwonik chak jou.Si yon kondansateur te gen yon kapasite nan yon sèl Farad, li ta twò gwo nan anfòm nan pi aparèy elektwonik.Olye de sa, sèvi ak pi piti inite tankou microfarads (µF), nanofarads (NF), ak picofarads (PF).Inite sa yo ki pi piti fè li pi fasil nan konsepsyon kontra enfòmèl ant ak efikas sikwi elektwonik san yo pa pran moute twòp espas.Sèvi ak subunit sa yo, kondansateur ka bati nan diferan gwosè nan anfòm bezwen espesifik.Kit nan ti telefòn mobil oswa gwo sistèm pouvwa, kondansateur ede lis soti chanjman vòltaj, filtre bri vle, ak pwoteje sikwi soti nan Spikes vòltaj toudenkou.

Menm si pifò aparèy elektwonik itilize kondansateur ak microfarad oswa nanofarad valè, Farad la se toujou enpòtan nan aplikasyon espesyal.Yon egzanp se supercapacitors, ki gen trè wo kapasite kapasite.Sa yo supercapacitors yo te itilize nan machin elektrik, kote yo bay eklat rapid nan enèji, ak nan sistèm enèji renouvlab, kote yo ede estabilize ekipman pou pouvwa.Paske yo ka chaje ak egzeyat byen vit, supercapacitors yo itil pou manyen demand enèji segondè avèk efikasite.Konprann Farad la ak pi piti inite li yo ede chwazi kondansateur yo dwa pou diferan desen elektwonik.Pa chwazi valè nan kapasite apwopriye, ou ka asire ke aparèy travay san pwoblèm ak fiable.Konesans sa a nesesè pou devlope pi bon ak pi efikas sistèm elektwonik nan divès endistri yo.

Nanofarad nan tab konvèsyon microfarad

Tablo ki montre divès mezi nanofarad konvèti nan microfarads.

Nanofarad (NF)	Microfarad (µF)
0.01 nf	0.00001 µF
0.1 nf	0.0001 µF
1 nf	0.001 µF
2 nf	0.002 µF
3 nf	0.003 µF
4 nf	0.004 µF
5 nf	0.005 µF
6 nf	0.006 µF
7 nf	0.007 µF
8 nf	0.008 µF
9 nf	0.009 µF
10 nf	0.01 µF
20 nf	0.02 µF
30 nf	0.03 µF
40 nf	0.04 µF
50 nf	0.05 µF
60 NF	0.06 µF
70 nf	0.07 µF
80 nf	0.08 µF
90 nf	0.09 µF
100 nf	0.1 µF
200 nf	0.2 μF
300 nf	0.3 μF
400 NF	0.4 μF
500 nf	0.5 μF
600 NF	0.6 μF
700 NF	0.7 μF
800 NF	0.8 μF
900 NF	0.9 μF
1 000 nf	1 µF
2 000 nf	2 µF
3 000 nf	3 µF
4 000 nf	4 µF
5 000 nf	5 µF
6 000 nf	6 µF
7 000 nf	7 µF
8 000 nf	8 µF
9 000 nf	9 µF
10 000 nf	10 µF

Ki jan yo konvèti nanofarads nan mikrofarad?

Konvèti valè kapasite soti nan nanofarads (NF) nan mikrofarad (µF) se yon travay enpòtan nan elektwonik.Li ede yo chwazi kondansateur yo dwa pou sikui, asire ke eleman travay kòrèkteman ansanm.Inite mezi diferan yo te itilize yo dekri kapasite, se konsa konprann ki jan yo chanje ant yo bezwen lè li dyagram sikwi, kòmann -nan pati, oswa ranplase kondansateur nan aparèy elektwonik.

Metòd konvèsyon

Pou konvèti nanofarads nan mikrofarad, ou bezwen sonje yon règ senp:

Sa vle di ke pou chanje yon valè kapasite soti nan nanofarads mikrofarad, ou tou senpleman divize pa 1000. Metòd sa a asire presizyon ak konsistans lè w ap travay ak valè kondansateur diferan nan divès kalite aplikasyon pou elektwonik.Ann di ou gen yon kondansateur ki make 5000 NF epi ou bezwen konvèti li nan mikrofarad:

Se konsa, 5000 NF ki egal a 5 µF.Pa swiv règleman sa a divizyon senp, ou ka byen vit konvèti nenpòt ki valè nanofarad nan microfarads san yo pa konfizyon.Rezon ki fè la dèyè konvèsyon sa a bay manti nan definisyon yo nan prefiks metrik yo itilize nan sistèm entènasyonal la nan inite (SI):

• Mikwo (µ) vle di 10⁻⁶ Farads (yon milyon dola nan yon Farad).

• Nano (n) vle di 10⁻⁹ Farads (yon sèl-milya dola nan yon Farad).

Depi yon sèl microfarad (1 µF) egal a 1000 nanofarads (1000 nf), konvèsyon an swiv yon senp 1000: 1 rapò.Sa fè kalkil fasil epi ede evite erè lè oblije chanje ant diferan inite kapasitans.Konvèsyon sa a trè itil nan elektwonik, espesyalman lè lekti valè kondansateur sou dyagram sikwi oswa k ap travay ak sistèm etikèt diferan.Gen kèk manifaktirè lis kapasite nan nanofarads, pandan ke lòt moun sèvi ak microfarads.Lè ou kapab chanje ant inite sa yo ede anpeche erè lè w ap chwazi konpozan.Konesans sa a nesesè tou lè ranplase kondansateur.Si yon sikwi mande pou 0.47 µF, men se kondansateur ki disponib ki make 470 nf, konnen ke 470 nf = 0.47 µF pèmèt ou konfyans itilize pati ki kòrèk la.Pa metrize sa a konvèsyon senp, ou ka asire bon seleksyon kondansateur, kenbe sikwi fonctionnalités, ak anpeche echèk elektrik nan tou de ti gadjèt elektwonik ak konplèks sistèm endistriyèl.

Fòmil konvèsyon kapasite

Konprann ki jan yo konvèti valè kapasite ant inite diferan trè enpòtan nan elektwonik.Lè konsepsyon sikwi, lòt moun souvan travay ak kondansateur ki make nan diferan inite, tankou nanofarads (NF) ak mikrofarad (µF).Lè ou konnen ki jan yo chanje ant inite sa yo ede asire ke eleman yo dwa yo chwazi ak itilize kòrèkteman nan sistèm elektwonik.Kapasite se yon mezi nan ki kantite chaj elektrik yon CAPACITOR ka magazen.Depi kondansateur vini nan anpil gwosè yo, yo yo make ak diferan inite prefiks fè valè yo pi fasil yo li epi sèvi ak yo.Kapasite nan konvèti ant nanofarads (NF) ak mikrofarad (µF) se bezwen pou konsepsyon, analize, ak depanaj sikwi elektwonik.

Pou chanje yon valè kapasite soti nan Nanofarads (NF) pou Microfarads (µF), miltipliye kantite nanofarads pa 0.001.Sa a se paske 1 microfarad ki egal a 1000 nanofarads.Fòmil la konvèsyon:

Egzanp, si ou gen yon CAPACITOR 2200 NF epi ou vle konvèti li nan mikrofarad:

Se konsa, 2200 NF egal a 2.2 µF.

Konvèti yon valè kapasite soti nan Microfarads (µF) pou Nanofarads (NF), Miltipliye kantite mikrofarad pa 1000. Depi 1 microfarad gen 1000 nanofarads, sa a miltiplikasyon senp ede nan byen vit jwenn valè a ekivalan.Fòmil la konvèsyon:

Egzanp, si ou gen yon kondansateur ak yon kapasite nan 4.7 µF epi ou vle konvèti li nan nanofarads:

Se konsa, 4.7 µF egal a 4700 nf.

Sa yo fòmil senp fè li fasil yo travay avèk valè kapasite diferan.Anpil dyagram sikwi, fich, ak etikèt eleman itilize diferan inite, se konsa konvèsyon rapid ak egzat ede nan chwazi kondansateur a dwa lè ranplase oswa amelyore konpozan, lekti ak entèpretasyon dyagram sikwi ak divès kalite notasyon inite, asire fonksyonalite bon sikwi ak valè kapasite kòrèk la,ak anpeche erè ki ta ka mennen nan fonksyone byen oswa inefikas.Pa metrize konvèsyon sa yo, nenpòt moun ki ap travay ak elektwonik ka konfyans okipe kondansateur ak sikwi konsepsyon ki fonksyone avèk efikasite ak fiable.Kit ap travay sou ti gadjèt elektwonik oswa gwo sistèm elektrik, kalkil sa yo senp asire presizyon nan konsepsyon sikwi ak pèfòmans.

Aplike teknik konvèsyon nan senaryo pratik

Konvèti valè kapasite soti nan nanofarads (NF) nan microfarads (µF) se yon travay komen nan elektwonik.Anpil eleman elektwonik, patikilyèman kondansateur, yo make ak diferan inite prefiks depann sou manifakti a oswa rejyon an.Gen kèk dyagram sikwi ak espesifikasyon teknik lis valè kapasite nan mikrofarad, pandan ke lòt moun sèvi ak nanofarads.Pou asire ke yo itilize kondansateur ki kòrèk la nan yon kous, ou dwe kapab konvèti ant inite sa yo fasil.Kapasite sa a ede anpeche erè, asire konpatibilite ant konpozan, ak pèmèt pou fonksyonalite sikwi lis.Si konsepsyon yon nouvo sikwi, depanaj yon yon sèl ki egziste deja, oswa ranplase kondansateur, konvèsyon rapid ak egzat ant nanofarads ak mikrofarad ede kenbe efikasite ak disponiblite nan sistèm elektwonik.

Yon senaryo komen kote konvèsyon kapasite ki nesesè se lè w ap travay ak pi gwo valè kapasite.Sipoze ou gen yon kondansateur ki make 2000 nanofarads (NF), men dyagram sikwi ou presize ke kapasite yo mande yo ta dwe nan mikrofarad (µF).Pou tcheke si sa a CAPACITOR se apwopriye, ou dwe konvèti valè li yo nan microfarads.Fòmil la pou konvèti NF a µF se senp: divize kapasite nan nanofarads pa 1000. Aplike fòmil sa a, nou kalkile 2000 NF ÷ 1000 = 2 µF.Sa vle di ke yon kondansateur ak 2000 NF nan kapasite ekivalan a 2 µF, epi li ka itilize nan nenpòt ki sikwi ki egzije pou yon kondansateur 2 µF.Sa a konvèsyon rapid pèmèt yo verifye espesifikasyon eleman ak asire se kondansateur nan dwa chwazi pou kous la.

Yon lòt egzanp enplike nan konvèti pi piti valè kapasite soti nan nanofarads mikrofarad.Sipoze ou gen yon kondansateur ak yon kapasite nan 750 NF, men kous la mande pou valè a yo dwe nan µF pou konpatibilite.Sèvi ak fòmil la konvèsyon menm, nou divize 750 NF pa 1000, ki rezilta yo nan 0.75 µF.Sa konfime ke yon kondansateur ki make 750 NF se menm jan ak yon sèl ki make 0.75 µF.Metòd sa a senp men efikas ede evite konfizyon lè chwazi oswa ranplase kondansateur, asire ke valè yo dwa yo te itilize yo kenbe efikasite sikwi ak estabilite.

Konprann ak aplike konvèsyon sa yo enpòtan paske valè kapasite yo souvan eksprime nan diferan inite atravè divès dokiman teknik ak dyagram sikwi.Travay ak yon fich ki bay lis valè CAPACITOR nan nanofarads men kous la ap konsepsyon sèvi ak mikrofarad, konnen ki jan yo konvèti ant de la asire ke eleman yo kòrèk yo chwazi.Konesans sa a se itil lè kòmann -nan kondansateur soti nan founisè diferan.Nan ka kote yon valè kondansateur espesifik pa disponib, konvèti ant inite sa yo pèmèt pou jwenn yon altènatif apwopriye ak yon kapasite ekivalan, anpeche reta nan asanble sikwi oswa reparasyon.Metrize teknik konvèsyon kapasite, asire presizyon, konpatibilite, ak disponiblite nan sikwi elektwonik.Konvèti ant nanofarads ak mikrofarad ede nan anpeche fonksyone sikwi, evite erè koute chè, ak asire lis pèfòmans elektwonik.Kit ap travay sou senp gadjèt elektwonik oswa konplèks sikwi endistriyèl, konnen ki jan yo byen vit epi avèk presizyon chanje ant inite sa yo se yon konpetans ki gen anpil valè ki amelyore efikasite ak presizyon nan konsepsyon elektwonik ak depanaj.

Valè kapasite estanda ak e-seri

Nan elektwonik, kondansateur vini nan anpil valè diferan, men se pa tout valè posib manifaktire.Olye de sa, valè CAPACITOR swiv yon sistèm estanda ki rele E-Seri yo.Sistèm sa a ede asire ke kondansateur yo disponib nan valè lojik ak pratik, fè li pi fasil yo chwazi eleman yo dwa pou sikwi.E-seri a fè aranjman valè nan yon fason ki kouvri diferan nivo nan presizyon ak tolerans, sa ki pèmèt aparèy elektwonik fonksyone fiable san yo pa egzije yon varyete kontinuèl nan valè eleman.

E-seri a se yon sistèm ki òganize valè eleman nan yon fason estriktire, divize chak deseni (yon seri de valè soti nan 1 a 10, 10 a 100, ak sou sa) nan yon kantite espesifik nan valè pi pito.Valè sa yo chwazi lè l sèvi avèk yon echèl logaritmik, ki vle di ke chak etap nan seri a reprezante yon ogmantasyon pousantaj soti nan valè anvan an.Gwoup yo diferan E-seri egziste matche ak divès nivo nan tolerans nan eleman elektwonik.Valè yo plis yon seri gen pou chak deseni, pi sere a tolerans la ak plis egzak la konpozan.

Seri E3: Gen 3 valè pou chak deseni epi li se itilize pou eleman ki gen yon gwo tolerans nan ± 40%.Sa yo itilize nan aplikasyon kote segondè presizyon pa obligatwa.

Seri E6: Gen 6 valè pou chak deseni epi li itilize pou konpozan ki gen yon tolerans ± 20%.Seri sa a balanse pri ak presizyon epi li se souvan yo te jwenn nan elektwonik.

Seri E12: Gen 12 valè pou chak deseni epi li itilize pou konpozan ki gen yon tolerans ± 10%.Li pi pito pou aplikasyon elektwonik pi egzat.

Seri E24: Gen 24 valè pou chak deseni epi li fèt pou konpozan ki gen yon tolerans ± 5%.Yo itilize li nan elektwonik endistriyèl ak espesyalize yo.

E48 Seri: Gen 48 valè pou chak deseni ak sipòte yon ± 2% tolerans.Li se apwopriye pou aplikasyon pou-wo presizyon, tankou aparèy kominikasyon.

E96 Seri: Gen 96 valè pou chak deseni ak sipòte yon ± 1% tolerans.Se seri sa a yo itilize nan presizyon elektwonik kote valè eleman yo dwe trè egzat.

E192 Seri: Gen 192 valè pou chak deseni epi li se itilize pou eleman ki gen tolerans trè sere nan ± 0.5%, ± 0.25%, oswa ± 0.1%.Kondansateur sa yo se gwo nan teknoloji avanse ak pwojè jeni presizyon.

Pou egzanp, nan seri a E6, valè yo CAPACITOR pi pito gen ladan 10, 15, 22, 33, 47, ak 68. Kòm seri a ap pwogrese nan E12, E24, ak pi lwen pase, plis valè espesifik yo te ajoute yo ki pèmèt ajisteman sibtilite nan desen sikwi..Sistèm sa a asire ke ou ka chwazi valè kondansateur ki pi apwopriye san yo pa egzije tout nimewo posib, fè seleksyon eleman ki pi senp ak pi efikas.

Kalkile reaktans kapasitif nan sikwi AC

Konprann reaktans kapasitif enpòtan lè w ap travay ak sikui AC.Kondansateur pa konpòte yo menm jan an nan sikwi AC jan yo fè nan sikwi DC.Olye pou yo tou senpleman estoke chaj yo, yo opoze koule nan altène aktyèl (AC) nan yon fason ki depann sou frekans nan siyal la.Se opozisyon sa a li te ye kòm reactance kapasitif (xₐₙₐₜₕc).Kontrèman ak rezistans, ki rete konstan, kapasitif chanjman reactance depann sou frekans lan nan siyal la AC ak kapasite nan CAPACITOR a.Aprann ki jan yo kalkile kapasite reactans ede sikwi konsepsyon ki fonksyone kòrèkteman nan aplikasyon pou tankou filtraj siyal, enpedans matche, ak faz deplasman.Ka reactans nan kapasitif nan yon kondansateur nan yon sikwi AC ap kalkile lè l sèvi avèk fòmil la:

kikote Xc se reactans kapasitif la (mezire nan ohms, ω), f se frekans siyal AC a (mezire nan Hertz, Hz), C se kapasite a (mezire nan Farads, F), ak π (PI) se yon konstan matematik, apeprè 3.14159.

Fòmil sa a demontre ke reaktans kapasitif se envès pwopòsyonèl ak tou de frekans ak kapasite.An tèm pratik, lè frekans lan ogmante, reaktans la kapasitif diminye, sa ki pèmèt plis AC pase nan CAPACITOR an.Menm jan tou, lè kapasite a ogmante, reactans la tou diminye, sa vle di CAPACITOR a pèmèt yon koule pi gwo nan AC.Relasyon sa a enpòtan nan konsepsyon sikwi, patikilyèman nan aplikasyon pou tankou filtraj, kouti, ak enpedans matche, kote kondansateur jwe yon wòl nan kontwole koule siyal ak pèfòmans sistèm.

Depi pifò kondansateur yo itilize nan sikui yo gen valè kapasite nan Microfarads (µF) ou Nanofarads (NF), li enpòtan pou konvèti valè sa yo nan Farads (f) anvan ou aplike fòmil la.Règ konvèsyon yo se:

• 1 µF = 1 × 10⁻⁶ F (yon sèl mikrofarad egal yon sèl-milyon nan yon Farad).

• 1 nf = 1 × 10⁻⁹ F (yon sèl nanofarad egal yon sèl-milya dola nan yon Farad).

Anvan fè kalkil, toujou eksprime kapasite a nan Farads asire presizyon.

Egzanp Kalkil: Efè frekans ak kapasite

Kapasitif reyaktan nan frekans diferan

Se pou nou konsidere yon CAPACITOR ak yon kapasite nan 100 NF (0.1 µF oswa 0.1 × 10⁻⁶ F) ak kalkile reaktans kapasitif li yo nan frekans diferan:

1. nan 50 Hz:

2. Nan 1 kHz (1000 Hz):

3. nan 10 kHz (10,000 Hz):

Rezilta sa yo montre ke kòm frekans ogmante, kapasitif reactans diminye.Sa vle di ke nan pi wo frekans, CAPACITOR a pèmèt plis AC pase nan, fè li yon efikas segondè-pase filtre nan sikwi elektwonik.

Kapasitif reyaktan ak diferan valè kapasite

Koulye a, kite a wè ki jan kapasitif reyaktan chanje lè w ap itilize diferan kondansateur, kenbe frekans lan konstan nan 1 kHz (1000 Hz):

1. Pou 10 NF (0.01 µF oswa 0.01 × 10⁻⁶ F):

2. Pou 1 µF (1 × 10⁻⁶ F):

3. Pou 10 µF (10 × 10⁻⁶ F):

Kalkil sa yo montre ke kòm kapasite ogmante, kapasitif reactans diminye.Sa vle di ke pi gwo kondansateur pèmèt plis AC koule, ki se itil nan aplikasyon pou tankou filtraj ekipman pou pouvwa, kote kondansateur ede lis soti fluctuations vòltaj.

Enpak sou pèfòmans sikwi

Filtè frekans: kondansateur jwe yon wòl nan aplikasyon pou frekans filtraj, patikilyèman nan konsepsyon ba-pase ak filtè-wo pase.Yon filtè wo-pas pèmèt siyal segondè-frekans yo pase pandan y ap bloke siyal ki ba-frekans, fè li itil nan aplikasyon pou tankou egalizasyon odyo ak pwosesis siyal.Kontrèman, yon filtre ki ba-pase pèmèt siyal ba-frekans pandan y ap diminye pi wo frekans nan atenuasyon soti siyal ak diminye bri nan founiti pou pouvwa.Pa ak anpil atansyon chwazi valè a kapasite, ou ka amann-melodi frekans lan nan filtè sa yo, kontwole ki frekans yo pèmèt oswa siprime.Se prensip sa a lajman aplike nan sistèm odyo, radyo, ak aparèy kominikasyon, kote kontwòl frekans egzak ki nesesè pou transmisyon siyal klè ak resepsyon.

Matche enpedans: Nan sikwi AC, matche enpedans enpòtan pou maksimize transfè pouvwa ak minimize refleksyon siyal oswa pèt.Enpedans mismatched ka mennen nan transfè enèji rezèvwa, degradasyon siyal, ak entèferans vle, patikilyèman nan aplikasyon pou wo-frekans.Kondansateur ede reyalize bon enpedans matche pa ajiste eleman nan reyaktif nan enpedans yon sikwi a, asire pi bon koule siyal.Teknik sa a enpòtan nan sikwi radyo frekans (RF) ak elektwonik odyo, kote kenbe konsistan fòs siyal ak klè obligatwa.Byen matche enpedans amelyore efikasite nan antèn, liy transmisyon, ak anplifikatè, amelyore pèfòmans sikwi jeneral ak estabilite.

Faz chanjman: Youn nan pwopriyete yo inik nan kondansateur nan sikwi AC se kapasite yo nan chanjman faz la nan yon altène siyal aktyèl pa 90 degre.Nan yon sikwi piman kapasitif, aktyèl la mennen vòltaj la pa yon ka nan yon sik, yon konpòtman ki se estratejik itilize nan divès aplikasyon elektwonik.Pwopriyete faz sa a se gwo nan osilateur, kote kondansateur ede jenere fòm ki estab pou revèy ak sikwi pwosesis siyal.Li se tou itilize nan sikwi kontwòl motè yo kreye diferans lan faz ki nesesè pou kòmanse ak kouri sèten kalite motè elektrik.Pa swe kondansateur pou faz deplasman, ou ka desine pi efikas pwosesis siyal ak sistèm kontwòl atravè nan yon pakèt domèn aplikasyon yo.

Erè komen nan nanofarad konvèsyon mikrofarad

Depi kondansateur yo souvan make lè l sèvi avèk inite diferan, konprann fason ki kòrèk la konvèti ant yo asire konsepsyon egzat sikwi ak bon seleksyon eleman.Sepandan, menm ti erè nan pwosesis la konvèsyon ka lakòz gwo pwoblèm nan sikwi elektwonik.Erè nan valè kapasite ka mennen nan pwosesis siyal kòrèk, enstab règleman ekipman pou pouvwa, e menm konplè sikwi echèk.Pou anpeche pwoblèm sa yo, li enpòtan yo dwe okouran de erè komen te fè pandan NF nan µF konvèsyon ak ki jan pou fè pou evite yo.

Aderans a faktè a konvèsyon kòrèk

Youn nan aspè ki pi enpòtan nan konvèti NF a µF se lè l sèvi avèk faktè a konvèsyon kòrèk.Règ debaz la se:

1µF = 1000nf

Sa vle di ke konvèti nanofarads nan mikrofarad, ou dwe divize pa 1000. Menm jan an tou, konvèti mikrofarad nan nanofarads, ou miltipliye pa 1000. Yon erè komen rive lè se yon faktè konvèsyon kòrèk itilize.Gen kèk moun ki erè divize pa 100 oswa 10,000 olye pou yo 1000, ki rezilta yo nan valè kapasite konplètman mal.Pou egzanp, si ou gen 4700 NF ak erè divize pa 100 olye pou yo 1000, ou ta jwenn 47 µF olye pou yo kòrèk la 4.7 µF.Yon erè konsa ka mennen nan dezekilib grav nan pèfòmans sikwi, sa ki lakòz enstabilite oswa karakteristik filtraj kòrèk.

Pou evite erè sa a, toujou double-tcheke faktè a konvèsyon anvan fè kalkil.Si si, al gade nan tab konvèsyon kapasite estanda oswa itilize yon kalkilatris pou verifye rezilta a.Devlope yon abitid nan mantalman estime repons lan espere kapab tou ede trape erè.Si konvèti yon valè tankou 1000 NF, ou ta dwe deja atann rezilta a yo dwe 1 µF, ak nenpòt ki devyasyon nan ki ta dwe ogmante yon drapo wouj.

Plasman desimal egzat

Plasman desimal se yon lòt gwo sous erè nan konvèsyon kapasitans.Depi NF a µF konvèsyon enplike nan divize pa 1000, ou dwe deplase pwen an desimal twa kote sou bò goch la.Plasman ki pa kòrèk nan pwen desimal la ka lakòz valè kapasite konplètman kòrèk.Pou egzanp, konsidere konvèti 5000 NF mikrofarad:

5000 nf ÷ 1000 = 5 µF

Si se desimal la deplace, rezilta a ta ka mal ekri kòm 0.005 µF oswa 500 µF, tou de nan yo ki konplètman mal.Sèvi ak valè sa yo kòrèk nan yon sikwi ka lakòz pwoblèm grav, tankou erè distribisyon nan osilateur, kòrèk repons frekans nan filtè, ak twòp oswa ensifizan règleman pouvwa nan sikwi ekipman pou pouvwa.Pou anpeche erè sa yo, toujou verifye konvèsyon ou pa tcheke grandè rezilta a.Si w ap konvèti yon valè nan dè milye yo, rezilta a ta dwe nan nimewo antye oswa desimal pi wo a 1. Si w ap konvèti valè anba a 1000 NF, rezilta a ta dwe yon desimal anba a 1 µF.Ekri desann fòmil la konvèsyon ak ak anpil atansyon pwezante desimal la anvan finalize repons lan ka ede diminye erè.

Kenbe konsistans inite

Anpil erè nan kalkil sikwi rive paske yo te melanje inite kapasite diferan san konvèsyon apwopriye.Pafwa, li erè fè kalkil lè l sèvi avèk valè nan NF ak µF interchangeable san yo pa konvèti yo nan yon inite komen premye.Pou egzanp, si yon sikwi mande pou kapasite nan total de kondansateur, yon sèl 220 NF ak yon lòt 0.47 µF, yo pa ka ajoute dirèkteman sof si tou de yo nan menm inite a.Depi 0.47 µF = 470 nf, kapasite total la ta dwe:

220 NF+470 NF = 690 NF

Si ou erè ajoute 220 nf + 0.47 µF dirèkteman, asepte 0.47 µF = 0.47 nf, ou ta jwenn yon rezilta kòrèk nan 220.47 NF, ki se konplètman mal.Miscalculations sa yo ka mennen nan seleksyon eleman kòrèk, ki afekte konpòtman an sikwi an jeneral.Pou anpeche erè sa yo, toujou konvèti tout valè nan menm inite a anvan ou fè kalkil yo.Lè w ap ajoute oswa konpare kapasite, chwazi yon inite ki konsistan, swa NF oswa µF, epi asire tout valè yo konvèti byen anvan yo kontinye.

Presizyon ak konsiderasyon awondi

Valè kondansateur souvan mande pou segondè presizyon, espesyalman nan sikwi distribisyon, filtè frekans, ak aplikasyon pou siyal segondè-vitès.Erè awondi ka gen enpak sou pèfòmans sikwi.Pou egzanp, si w ap travay ak yon CAPACITOR ki make 749 NF, li ta ka tante wonn li nan 0.7 µF pou senplisite.Sepandan, konvèsyon an pi egzat se 0.749 µF.Ti diferans lan pa ta ka gen pwoblèm nan sikwi ki ba-presizyon, men nan aplikasyon pou wo-frekans oswa presizyon sikwi distribisyon, li ka lakòz devyasyon aparan nan pèfòmans.

Konsidere yon sikwi revèy lè l sèvi avèk yon CAPACITOR ki gen yon valè kapasite espesifik detèmine frekans.Si se valè a CAPACITOR awondi mal, frekans lan osilasyon nan kous la ta ka chanjman, ki afekte tan an nan siyal.Menm jan an, nan aplikasyon pou radyo frekans (RF), menm ti tay erè awondi nan valè CAPACITOR ka chanje transmisyon siyal la ak karakteristik resepsyon, ki mennen ale nan efikasite redwi oswa entèferans.Pou evite pwoblèm sa yo, kenbe presizyon konplè pandan kalkil ak wonn sèlman nan etap final la si sa nesesè.Sèvi ak estanda valè kondansateur soti nan E-seri a asire konpatibilite ak eleman ki disponib.Verifye espesifikasyon manifakti a asire ke valè aktyèl la kondansateur yo itilize nan sikwi a alimèt kondisyon an kalkile.

Wòl kondansateur nan sikwi elektwonik

Kondansateur jwe nan yon pakèt domèn wòl ki kontribye nan fonksyone nan apwopriye nan aparèy elektwonik.Sa yo ti eleman ankò pwisan yo fèt nan magazen ak jere enèji elektrik, fè yo enpòtan nan sikui ki mande pou estabilite pouvwa, pwosesis siyal, oswa kontwòl frekans.Kondansateur yo jwenn nan prèske chak aparèy elektwonik, ki soti nan smartphones ak òdinatè nan televizyon ak machin endistriyèl.Kapasite yo nan chaje ak egzeyat enèji elektrik byen vit fè yo itil pou anpil aplikasyon pou diferan, chak ki mande kalite espesifik nan kondansateur ak ak anpil atansyon chwazi valè kapasite.Konprann ki jan kondansateur travay nan wòl diferan se kle nan konsepsyon, kenbe, ak depanaj sikwi elektwonik.

Depo enèji ak estabilizasyon vòltaj

Youn nan fonksyon ki pi enpòtan nan kondansateur se estoke enèji elektrik ak estabilize nivo vòltaj.Nan wòl sa a, kondansateur aji tankou ti pil rechargeable, pou yon ti tan kenbe yon chaj elektrik ak divilge li lè sa nesesè.Fonksyon sa a se gwo nan sikwi ekipman pou pouvwa, kote kondansateur ede kenbe yon pwodiksyon vòltaj fiks menm lè sous la pouvwa fluktuan oswa chanjman yo chaj elektrik toudenkou.

Pou egzanp, nan founiti pou pouvwa òdinatè, kondansateur jwe yon gwo wòl nan asire ke CPU a, bato memwa, ak lòt eleman sansib resevwa yon ekipman pou pouvwa ki estab.Si vòltaj la toudenkou gout oswa Spikes, kondansateur lage enèji ki estoke pou konpanse pou fluctuation a, anpeche sistèm lan soti nan kolizyon oswa fonksyone byen.Menm jan an, nan kliyot kamera, kondansateur magazen enèji elektrik ak lage l 'nan yon pete rapid nan pouvwa flash la lè se bouton an bourade.Fonksyon depo enèji sa a enpòtan tou nan otomobil elektwonik.Machin modèn sèvi ak anpil sistèm elektwonik, tankou GPS, detèktè, ak ekspozisyon infotainment, tout nan yo ki mande pou ki estab pouvwa.Kondansateur ede asire ke sistèm elektrik veyikil la kouri fèt san pwoblèm, menm lè gen chanjman rapid nan demann pouvwa, tankou lè èkondisyone a oswa limyè devan yo vire sou.

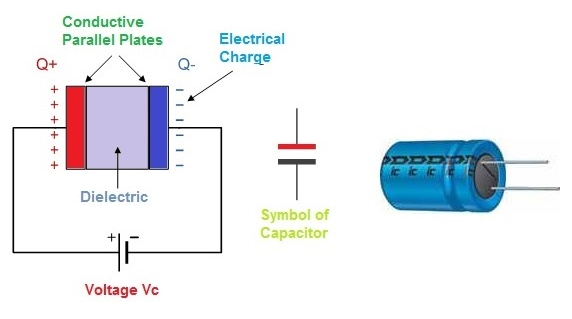

Figi 3. Depo enèji ak estabilizasyon vòltaj

Filtraj bri ak rezilta atenuasyon

Yon lòt fonksyon nan kondansateur se filtraj soti bri elektrik ak rezilta atenuasyon vòltaj.Bri elektrik se entèferans vle ki ka defòme siyal ak afekte pèfòmans sikwi.Nan sikwi ekipman pou pouvwa, kondansateur ede elimine fluctuations ak Spikes vòltaj ki rive lè AC (altène aktyèl) se konvèti nan DC (dirèk aktyèl).San yo pa kondansateur, pouvwa a konvèti DC ta ka toujou gen ti rid soti nan vòltaj la AC, ki mennen ale nan operasyon enstab nan sikwi sansib.

Pou egzanp, nan odyo elektwonik, kondansateur yo te itilize filtre soti bri soti nan founiti pou pouvwa asire klè, -wo kalite son.San yo pa kondansateur, fluctuations pouvwa te kapab entwodwi bwi vle oswa buz buz nan moun kap pale ak mikro.Menm jan an, nan aparèy medikal, tankou machin ECG ak aparèy pou tande, kondansateur jwe yon wòl nan kenbe siyal pouvwa pwòp, asire lekti egzat ak pwodiksyon son klè.Kondansateur tou ede anpeche entèferans elektwomayetik (EMI) ak entèferans frekans radyo (RFI), ki ka soti nan ki tou pre aparèy elektrik oswa siyal radyo.Sa enpòtan nan sistèm kominikasyon, aparèy san fil, ak instrumentation sansib, kote entèferans ka lakòz pèt done oswa degradasyon siyal.

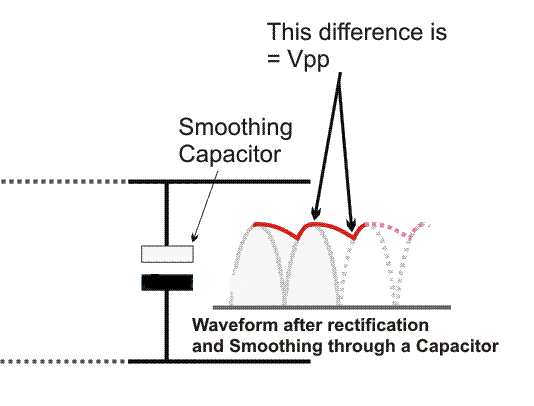

Figi 4. Filtraj bri ak rezilta atenuasyon

Siyal kouti ak decoupling

Kondansateur yo tou lajman itilize pou kouti siyal ak decoupling, ki ede kenbe entegrite nan nan siyal elektrik jan yo deplase nan yon kous.Kouti siyal pèmèt siyal AC pase ant diferan etap nan yon anplifikatè oswa sikwi pandan y ap bloke vòltaj DC.Sa a asire ke sèlman siyal yo gen entansyon rive nan pwochen etap la, anpeche vle DC patipri soti nan entèfere ak siyal la.Sa a se itil nan sikwi odyo ak radyo, kote kondansateur ede transmèt vwa, mizik, ak siyal done san yo pa distòsyon.

Pou egzanp, nan yon preamplifier mikwofòn, se yon kondansateur mete ant mikwofòn la ak etap nan anplifikatè yo ki pèmèt sèlman siyal la odyo (AC) yo pase nan pandan y ap bloke nenpòt eleman DC.Sa a anpeche vòltaj vle soti nan rive anplifikatè a, amelyore klè son ak anpeche domaj nan kous la.Nan lòt men an, siyal decoupling enplike nan lè l sèvi avèk kondansateur yo retire vle bri AC soti nan liy pouvwa, asire ke eleman sansib elektwonik resevwa pwòp, pouvwa ki estab.Nan mikrokontroleur ak sikwi dijital, kondansateur yo mete tou pre broch pouvwa yo filtre soti segondè-frekans bri ki ta ka entèfere ak pwosesis done.Sa enpòtan nan òdinatè, smartphones, ak sistèm kontwòl endistriyèl, kote règleman egzak vòltaj ki nesesè pou operasyon serye.

Amelyore entegrite siyal nan sikwi distribisyon ak osilator

Kondansateur yo itilize nan distribisyon, kontwòl frekans, ak sikwi osilator, kote yo travay ansanm ak rezistans ak endukteur yo mete entèval tan espesifik oswa frekans.Sa yo sikwi yo te itilize nan revèy, dèlko siyal, ak aparèy kominikasyon asire ke siyal elektrik rete estab ak egzak.Pou egzanp, nan sikwi osilator, kondansateur ak endukteur fòme sikwi sonan ki jenere siyal frekans ki estab.Siyal sa yo yo te itilize nan aparèy tankou radyo, televizyon, ak transmeteur san fil, kote egzat distribisyon siyal se gwo pou kominikasyon apwopriye.Nan revèy dijital ak time, kondansateur kontwole chaj la ak egzeyat sik, pou detèmine si entèval yo tan ant operasyon yo.Yon lòt aplikasyon komen se nan faz-fèmen pasan (PLLs), ki sèvi ak kondansateur senkronize siyal nan sistèm kominikasyon.PLL yo yo te itilize nan telefòn mobil, kominikasyon satelit, ak sistèm GPS asire ke siyal yo resevwa ak trete nan distribisyon ki kòrèk la.

Konklizyon

Gade byen nan nanofarads ak mikrofarad montre nou ki jan enpòtan yo nan fè sikwi elektwonik.Yo ede kenbe pouvwa a ki estab, jere enèji, ak asire w ke siyal nan aparèy yo klè ak kòrèk.Atik sa a eksplike kijan pou chanje ant inite sa yo ak poukisa fè sa avèk presizyon enpòtan.Li te tou kouvri valè yo estanda pou kondansateur ak ki jan yo kalkile efè yo nan sikwi AC.Konprann sa yo Basics ede bati ak ranje sistèm elektwonik, asire ke aparèy yo nou konte sou chak jou fè byen ak san pwoblèm.Gid sa a senp se yon zouti itil, louvri pòt nan plis aprantisaj ak pi bon innovations nan teknoloji.
