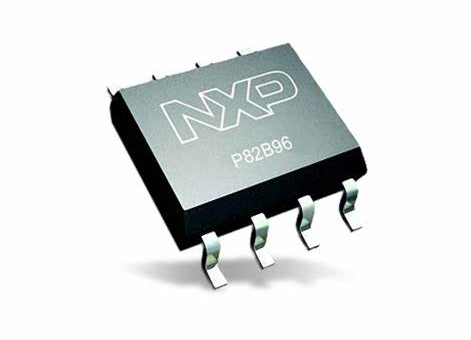

P82B96 Bipolè IC Gid: detay PIN, 3D modèl, ak analiz fich

IC a P82B96 sèvi kòm yon solisyon versatile ki fèt fasilite kominikasyon san pwoblèm ant otobis la I2C ak divès kalite lòt konfigirasyon otobis, fè li yon eleman grav nan elektwonik modèn.Kapasite li nan sipòte bidirèksyonèl lojik-nivo entèfas atravè diferan vòltaj ak estanda aktyèl amelyore valè li yo nan desen sikwi konplèks.Si yo itilize nan sistèm otomobil, anviwònman endistriyèl, oswa konsomatè elektwonik, P82B96 la pèmèt ou asire serye, kominikasyon pèfòmans-wo ant mikrokontroleur, detèktè, ak lòt periferik, kèlkeswa varye karakteristik elektrik.

Katalòg

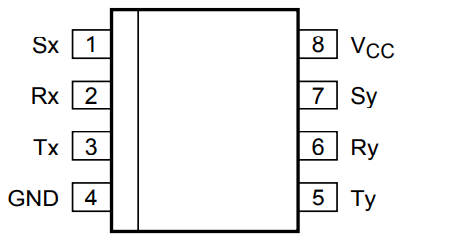

Pinout nan p82b96

CAD modèl nan P82B96

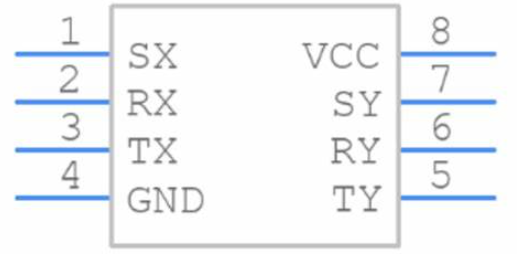

Senbòl

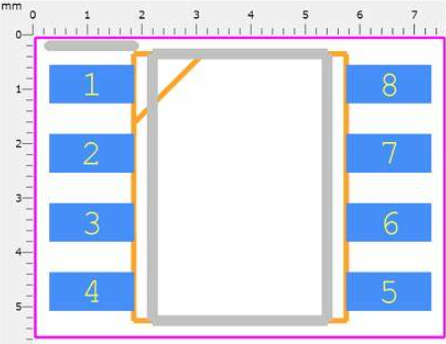

Anprent pye

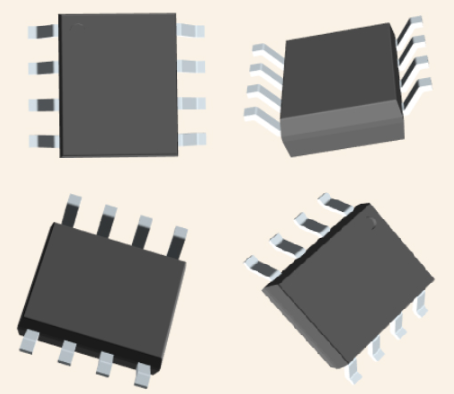

3D modèl

Apèsi sou lekòl la nan P82B96

A P82B96 IC se fabrike yo ofri yon ki pa Peye-latching, koòdone bidirèksyonèl ant otobis la estanda I2C ak lòt konfigirasyon otobis la.Sa a IC pon I2C-otobis lojik nan otobis diferan ak varye vòltaj ak karakteristik aktyèl, ki gen ladan 350 µA SMBUs yo, ak 3.3V aparèy lojik, epi li menm fin nan nivo 15V oswa liy ki ba-enpedans.Li transparans jere sa yo interfaces pandan w ap kenbe orijinal pwotokòl yo I2C-otobis ak vitès revèy.IC a siyifikativman soulaje chay la sou ne la I2C-otobis pa izole li soti nan nouvo oswa aleka I2C-otobis nœuds.Izolasyon sa a diminye enkyetid sou kantite aparèy oswa plasman fizik yo nan yon sistèm I2C, konsa efektivman retire limit sa yo.P82B96 la tou sipòte transmèt siyal SDA ak SCL atravè liy balanse, tankou pè trese oswa ak opto-kouti, ofri konèksyon fleksib ak serye.

Ou ka souvan estim P82B96 a pou senplifye konfigirasyon I2C konplike.Pou egzanp, nan anviwònman kote aparèy yo gaye sou distans konsiderab oswa montre divès karakteristik elektrik, P82B96 la prete yon degre pratik ak efikas nan fleksibilite.Adaptabilite P82B96 la nan sipòte aplikasyon pou divès kalite depase ka itilize tipik.Pou egzanp, nan automatisation endistriyèl, kote kominikasyon rezistan sou long distans se yon dwe, abil IC a nan manyen liy segondè-vòltaj san yo pa konpwomèt entegrite siyal I2C enpòtan anpil.

Anplis, nan avanse konsomatè elektwonik, kote dansite entegrasyon ak konsomasyon pouvwa ki ba yo se yo menm ki prensipal yo, P82B96 a minimòm trase aktyèl ak segondè tolerans vòltaj ofri avantaj distenk.Ou ka kreye sistèm ki tou de kontra enfòmèl ant ak enèji-efikas pa kapitalize sou IC a nan versatile kapasite koòdone.Nan telekominikasyon yo, kapasite IC a pou kenbe siyal fidelite atravè divès kondisyon entèfas ede nan devlope enfrastrikti kominikasyon fleksib.

P82B96 Karakteristik

Patikilarite	Deskripsyon
Bidirèksyonèl Transfè done	Pèmèt Transfè done bidirèksyonèl nan siyal i2c-otobis
Kapasite an karantèn	Izole Kapasite, sa ki pèmèt jiska 400 pf sou sx/sy bò ak jiska 4000 pf sou tx/ty kote
Wo koule kapasite	Tx/ty Rezilta ka koule jiska 60 mA, apwopriye pou kondwi ba-enpedans oswa otobis segondè-kapasite
Distans operasyon	Sipò 400 kHz operasyon sou distans omwen 20 mèt (al gade nan AN10148)
Laj Pwovizyon pou ranje vòltaj	Opere Avèk yon seri vòltaj ekipman pou 2 V a 15 V, endepandan de I2C-otobis lojik nivo sou bò sx/sy
Siyal divize pou izolasyon	Alimantè I2C-otobis siyal nan pi devan/ranvèse TX/RX, TY/ry pè pou entèfas ak izolatè opto-elektrik
Ba Konsomasyon pouvwa	Karakteristik ba ekipman pou ba
ESD proteksyon	ESD Pwoteksyon: depase 3500 V HBM, 250 V DIP, 400 V Se konsa, pake MM, ak 1000 V CDM
LATCH-up Operasyon gratis	LATCH-up Gratis, bati lè l sèvi avèk yon pwosesis bipolè san yo pa latching estrikti
Disponib pakè	Ofri Nan DiP8, SO8, ak TSSOP8 pakè

Espesifikasyon teknik

Isit la se tablo a estriktire pou espesifikasyon teknik yo nan NXP USA Inc. P82B96TD, 112.

Lèt	Paramèt
Izin Tan plon	7 Semèn
Aliye Lèt	Sifas Mòn
Pakèt / Ka	8-soic (0.154, 3.90mm lajè)
Sifas Mòn	Wi
Koòdone Estanda	Jeneral Entansyon
Opere Tanperati	-40 ° C ~ 85 ° C
Anbalaj	Tib
Pibliye	2003
JESD-609 Kòd	E4
Separe Kondisyon	Aktif
Imidite Nivo sansiblite (MSL)	1 (San limit)
Nonb nan fen	8
Lèt	Tanpon, Remò
Estasyon Kaba	Nikèl/Paladyòm/Gold (Ni/Pd/au)
Aplikasyon	I2c
Tansyon - ekipman pou	2V ~ 15V
Estasyon Pozisyon	Doub
Estasyon Fòm	Lam Zèl
Pwent Tanperati reflow (° C)	260
Nonb nan fonksyon	2
Founi Tansyon	5V
Tan@Peak Reflow Tanperati-Max (yo)	30
Fondasyon Nimewo pati	P82B96
Randman	2-fil Otobis
Zepeng Konnte	8
JESD-30 Kòd	R-pdso-g8
Kalifikasyon Kondisyon	Pa Kalifye
Nonb nan chanèl	2
Kouran - ekipman pou	900µA
Mize	2-fil Otobis
Chofè Kantite Bits	2
Reseptè Kantite Bits	2
Done To (max)	400kHz
Kapasite - opinyon	7pf
Longè	4.9mm
Wotè Chita (max)	1.75mm
Lajè	3.9mm
Rohs Kondisyon	Rohs3 Konfòme

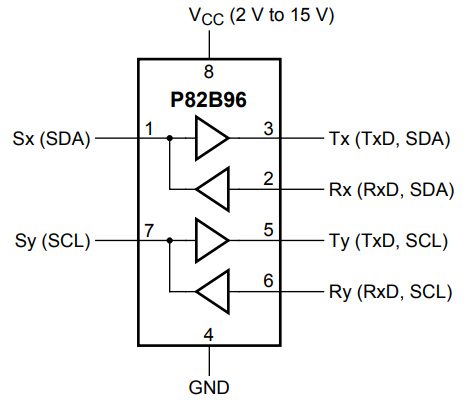

Dyagram blòk P82B96

Altènativ pou P82B96

Nimewo modèl	Fabrikan	Deskripsyon
P82b96pn, 112	Nxp Semiconductors	P82b96p - Doub Bidirectional Otobis tanpon Dip 8-PIN
P82b96pe4	Texas Enstriman	Doub Liy émetteur, PDIP8, ROHS konfòme, plastik, DIP-8
9.4e+11	Nxp Semiconductors	Ic Specialty Microprocessor Awondisman, PDIP8, DIP-8, Microprocessor IC: Lòt
P82b96p	Texas Enstriman	2-ti jan bidirèksyonèl 2- a 15-V 400-kHz I2C/SMBUS tanpon/Kab Extender 8-PDIP -40 a 85 ° C

Pwodwi ki konparab

Nimewo pati	Fabrikan	Pake / Ka	Ekipman pou vòltaj	Mize	Nivo sansiblite imidite (MSL)	Tan plon faktori	Longè	Randman	Konte PIN	Gade konpare
P82B96TD, 112	Nxp USA Inc.	8-soic (0.154, 3.90mm lajè)	5 V	2-fil Otobis	1 (San limit)	7 Semèn	4.9 mm	2-fil Otobis	8	P82B96TD, 112 Vs PCA9601D, 118
PCA9601D, 118	Nxp USA Inc.	8-soic (0.154, 3.90mm lajè)	3.3 V	2-fil Otobis	1 (San limit)	7 Semèn	4.9 mm	2-fil Otobis	8	PCA9601D, 118 Vs p82b96td, 112
PCA9600D, 118	Nxp USA Inc.	8-soic (0.154, 3.90mm lajè)	5 V	2-fil Otobis	1 (San limit)	7 Semèn	4.9 mm	2-fil Otobis	8	PCA9600D, 118 Vs p82b96td, 112
PCA9600D, 112	Nxp USA Inc.	8-soic (0.154, 3.90mm lajè)	5 V	2-fil Otobis	1 (San limit)	7 Semèn	4.9 mm	2-fil Otobis	8	PCA9600D, 112 Vs p82b96td, 112

Aplikasyon nan P82B96

Adaptabilite koòdone

P82B96 la èksèl nan entèfas I2C-otobis ki opere ak yon seri de nivo lojik, ki soti nan 5V a 3V oswa menm jiska 15V.Karakteristik sa a pwouve anpil valè nan anviwònman vòltaj melanje, asire kominikasyon efikas ant konpozan ak espesifikasyon vòltaj diferan.

Tranzisyon I2C ak SMBUS estanda: aparèy la adapte I2C siyal transparans nan estanda SMBUS, asire konpatibilite nan tout pwotokòl kominikasyon divès kalite.Sa a adaptabilite amelyore sèvis piblik li yo nan sistèm entegre tou de I2C ak aparèy SMBUS, elaji aplikasyon yo potansyèl nan P82B96 a nan divès ekosistèm elektwonik.

Konvèsyon otobis diferansye

Yon kapasite exceptionnelles nan P82B96 a se konvèsyon li yo nan estanda siyal I2C nan pyès ki nan konpitè otobis diferans.Sa a konvèsyon amelyore entegrite siyal, kenbe done fidelite sou câbles long oswa nan kondisyon elektrik fè bwi.Siyal diferans vin sitou valab nan anviwònman pratik kote entèferans elektwomayetik (EMI) ta ka konpwomi kominikasyon tradisyonèl IIC.

Opto-izolasyon nan rezo i2c

Anplwaye opto-couplers ak P82B96 la pou opto-izolasyon siyifikativman amelyore solidite kominikasyon nan anviwònman elektrik fè bwi.Izole seksyon rezo diferan amelyore fyab sistèm pa diminye risk nan Spikes vòltaj ak pasan tè.Otomatik endistriyèl souvan anplwaye teknik sa a pou pwoteje konpozan sansib yo, pou asire operasyon ki estab ak san enteripsyon.

Amelyore vitès operasyonèl: P82B96 la sipòte vitès operasyonèl ki rive jiska 400 kHz, fasilite transfè done rapid nan aplikasyon pou gwo vitès.Sa a se kapasite yo itilize nan senaryo ki depann sou kominikasyon rapid, tankou sistèm akizisyon done ak gwo-frekans tribin komès.Balans nan gwo vitès ak fyab kanpe kòm yon poto nan sistèm kote transfè done rapid oblije rezilta pèfòmans.

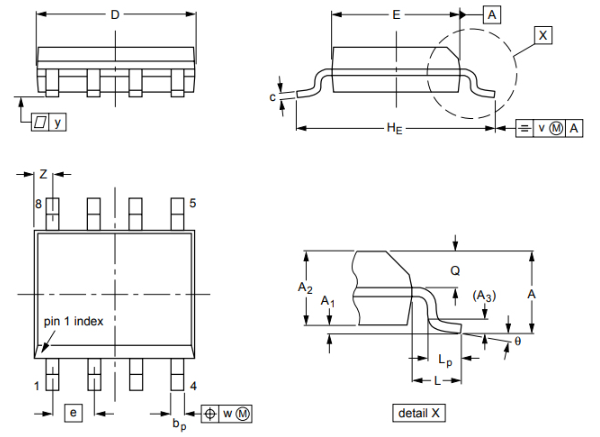

Detay anbalaj nan P82B96

Fabrikan

NXP Semiconductors delivre solisyon sekirite koneksyon délikatès fabrike pou sistèm entegre, ki te sipòte pa yon mendèv mondyal nan 45,000 ekspè nan plis pase 35 peyi yo.Avèk yon prezans enpòtan nan sektè teknoloji a spanning plis pase sis deseni, NXP toujou ap kondwi fwontyè a nan inovasyon, miyò nan machin ki gen sekirite konekte, sekirite konplè, ak solisyon entelijan konekte.

Fizyon nan konpozan Freescale Semiconductor a nan dosye NXP a te elaji orizon konpayi an.Sa a fizyon amalgamates vas ekspètiz teknik ak nan yon pakèt domèn ofrann pwodwi, ekipe NXP navige yon rapid chanje peyizaj teknolojik.Aplikasyon pou chak jou - tankou amelyore sekirite otomobil ak teknoloji lakay entelijan - devouman NXP NXP a pou exploiter teknoloji pou pi gwo bon nan sosyete a.

NXP jwe yon gwo wòl nan avanse sekirite otomobil ak koneksyon.Solisyon yo mennen nan innovations nan kondwi otonòm, machin-a-machin (V2V) kominikasyon, ak nan-machin sistèm amizman.Monte nan machin elektrik ak otonòm mande pou mezire sekirite ranfòse ak koneksyon san pwoblèm, kote konpetans NXP a se evidan.Ou ka rekonèt valè inovasyon sa yo, souvan sa ki lakòz mwens aksidan ak pi bon jesyon koule trafik.

Fich pdf

PCA9601D, 118 Fich:

Moun ki gen batri silendrik.pdf

PCA9601.pdf

Kesyon yo poze souvan [FAQ]

1. Ki sa ki se fonksyon prensipal la nan P82B96 la?

P82B96 la aji kòm yon pon, etabli yon bidirèksyonèl, ki pa Peye-latching koòdone lojik ant yon estanda I²C-otobis ak divès kalite lòt kalite otobis.Sa a pèmèt sistèm diferan yo kominike transparans.Li nan prensipalman valab nan aplikasyon pou ki mande divès kalite sistèm enteroperabilite.

2. Èske P82B96 la sipòte gwo vitès done transfè sou long distans?

Wi, P82B96 a kapab akomode gwo revèy pousantaj sou câbles long.Pou pi kout distans, lokalize kapasite fil elektrik se ase pou apwoksimasyon distribisyon.Sepandan, lè yo fè fas ak longè vaste tankou 25 mèt, teyori liy transmisyon vin pi aplikab.Aplikasyon aktyèl la revele ke asire pi bon pèfòmans, li nan dominan yo konsidere karakteristik liy transmisyon tankou enpedans matche ak entegrite siyal.Etap sa yo ede nan minimize erè done ak latansi, amelyore fyab la an jeneral nan transfè a done.

3. Ki jan fè dyòd a kondwit nan sèten aplikasyon P82B96?

Nan sèten senaryo kote ki gen depase pasajè ak k ap sonnen, diodes yo nan P82B96 a ka fè.Sa yo evènman yo souvan lye nan chanjman toudenkou vòltaj.Estrateji alèjman yo enkli enkòpore teknik filtraj ki apwopriye, asire founiti pouvwa rete estab, ak kòrèkteman pwezante kondansateur decoupling.Mezi sa yo ka siyifikativman diminye kondiksyon vle, kidonk amelyore estabilite a ak disponiblite nan P82B96 a nan aplikasyon pou divès kalite.
