PIC18F4620 MICROCONTROLLER: Karakteristik, pinouts, ak gid fich

Atik sa a kòmanse pa eksplore mikrokontroleur la PIC18F4620, diskite sou balans li yo ant pouvwa enfòmatik ak pri-efikasite.Nou pral egzaminen kapasite mikrokontroleur la an detay, tankou durability li yo ak efikasite enèji.Metòd sa a pa sèlman fè enfòmasyon an plis relatable, men tou pi itil pou ou, ankouraje yon apresyasyon pi fon nan teknoloji a ak motive plis eksplorasyon nan wòl nan PIC18F4620 a nan avanse teknoloji mikrokontroleur.

Katalòg

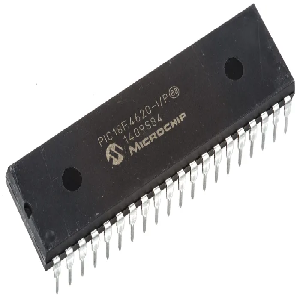

Apèsi sou lekòl la nan PIC18F4620

A PIC18F4620 Mikrokontroleur egzebisyon yon melanj nan efikasite enfòmatik ak pri-efikasite, swe li yo ranfòse memwa pwogram flash pou durability siperyè ak yon validite pwolonje.Karakteristik sa a jwenn sèvis piblik nan aplikasyon ki egzije memwa souvan reekri, asire fyab alontèm.Seri a PIC18 ki gen ladan la PIC18F2525, PIC18F2620, PIC18F4525ak PIC18F4620 Modèl yo fabrike satisfè bezwen yo nan pèfòmans-wo ak pouvwa-sansib en.

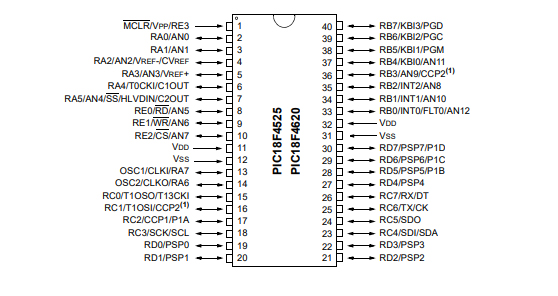

Pinout nan pic18f4620

PIN konfigirasyon

Pouvwa ak broch tè

Kondisyon yo pouvwa pou PIC18F4620 varye a soti nan 2V 5.5V, treteur nan VDD a ak VSS broch.VDD konekte nan vòltaj la ekipman pou pozitif.VSS deziyen pou tè.

Mete kondansateur ki apwopriye pou dekoupaj, tankou kalite seramik oswa tantal, tou pre broch sa yo ede nan rediksyon bri ak kenbe operasyon ki estab, livrezon pouvwa ki estab sipòte konsistan pèfòmans mikrokontroleur.

Broch osilator

Broch yo OSC1 ak OSC2 yo itilize pou konekte kristal ekstèn oswa resonatè, génération siyal la revèy ki nesesè pou operasyon.Chwa a nan sous revèy se itilize kòm li enfliyanse tou de konsomasyon pouvwa ak pèfòmans.Chwazi konpozan osilator apwopriye asire ke mikrokontroleur fonksyon yo nan frekans lan vle ak jitter minim.

Antre/pwodiksyon pò

Mikrokontroleur a gen ladan plizyè pò I/O: Porta, Portb, Portc, Portd, ak Porte.Chak pò, ki gen plizyè broch, yo ka configuré kòm opinyon oswa pwodiksyon depann sou kondisyon aplikasyon an.

Efektivman lè l sèvi avèk pò sa yo ka rasyonalize pwosesis konsepsyon, inisyalizasyon nan anrejistre Tris detèmine opinyon an oswa estati pwodiksyon nan broch pou kontwole sikwi ekstèn tankou detèktè, switch, ak poul.

Broch fonksyon espesyal

Broch espesifik yo resevwa lajan pou fonksyon espesyalize:

Analog-a-dijital konvèsyon (ADC) chanèl

Batman kè-lajè modulasyon (PWM) rezilta

Kominikasyon interfaces: UART, SPI, ak I2C

Ogmante sa yo bati-an periferik, tankou timers ak modil kominikasyon, anrichi desen sikwi ak ranfòse fonctionnalités.Pou egzanp, itilize bati-an kominikasyon an UART ka senplifye efò kodaj ak amelyore fyab done transmisyon nan pwojè kominikasyon seri.

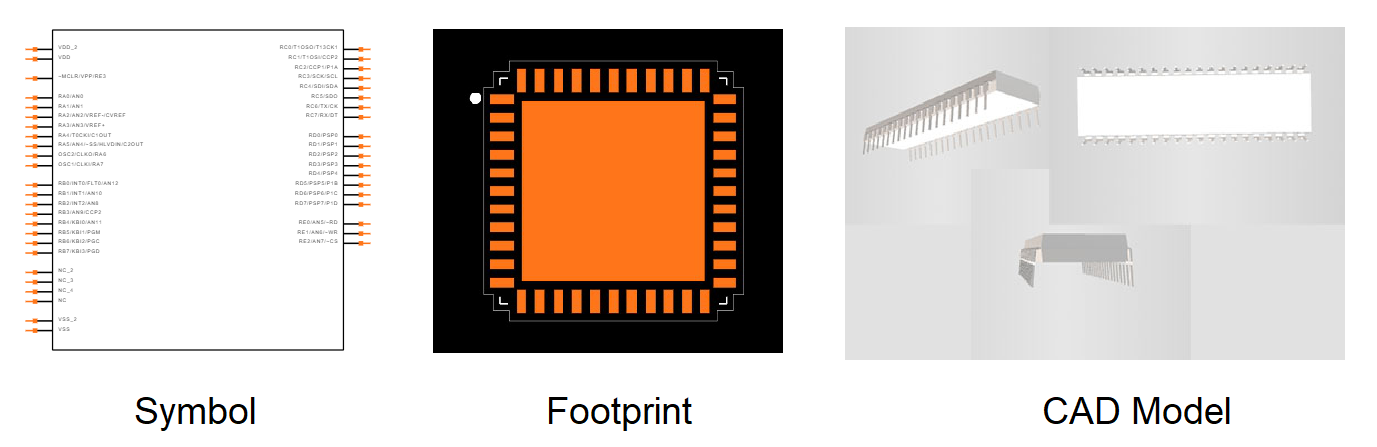

PIC18F4620 senbòl, anprint, ak modèl CAD

PIC18F4620 senbòl

Senbòl la nan PIC18F4620 la sèvi kòm yon reprezantasyon grafik yo itilize nan chema ki endike eleman an ak koneksyon elektrik li yo.Senbòl la gen ladan tout broch yo ak fonksyon yo deziyen yo, pèmèt san pwoblèm konsepsyon schematic.

PIC18F4620 anprint

Anprint la pou PIC18F4620 a espesifye Layout fizik la ak gwosè nan eleman an sou PCB la.Sa gen ladan aranjman ak dimansyon kousinen yo, ki bon pou sekirite ak serye soudaj.

PIC18F4620 CAD modèl

Yon modèl CAD (konsepsyon òdinatè-Aided) ofri yon reprezantasyon 3D nan mikrokontroleur la PIC18F4620, ki detaye aspè fizik tankou wotè, lajè, ak Layout PIN.Modèl la CAD se enstrimantal pou egzak konsepsyon PCB, pèmèt plasman egzat ak planifikasyon espasyal.

Karakteristik nan PIC18F4620

PIC18F4620 bay mòd opere adaptab nan kondisyon distenk pouvwa-ekonomize, ajoute yon manyen nan itilizasyon li yo:

Mòd opere

Kouri: Aktive tou de CPU a ak periferik, asire reyaksyon imedya pou travay aktif.

San fè anyen konsa: Enfim CPU a pandan w ap kenbe aktivite periferik, pafè pou senaryo kote pwosesis background mande pou atansyon.

Dòmi: Pouvwa desann CPU a ak periferik, ideyal pou konsève enèji pandan peryòd inaktivite.

Pouvwa efikasite

Ultra-ba 50Na Antre flit: Sa a minimize envolontè aktyèl, yon faktè nan aplikasyon pou presizyon kote flit te kapab konpwomi pèfòmans ak, pa ekstansyon, fyab.

Kouri mòd: Konsome yon modès 11µA, reflete konvnab li yo pou operasyon pouvwa-sansib ki bezwen aktivasyon souvan san yo pa trase enèji twòp.

Mòd san fè anyen konsa: trase senpleman 2.5µA, benefis pou travay ki mande pou siveyans periferik san yo pa mande pouvwa pwosesis konplè.

Mòd dòmi: sèvi ak yon trè ba 100NA, ideyal pou aplikasyon pou kote prezèvasyon lavi batri pandan peryòd long nan inaktivite se gwo.

Timer1 osilator: opere nan 900NA ak yon frekans 32 kHz, kenbe fonksyon kronometre ak pouvwa minim, asire presizyon nan tan-depandan operasyon menm nan eta ki ba-pouvwa.

Watchdog revèy: Konsome 1.4µA, kontribiye nan estabilite sistèm pa otomatikman retabli mikrokontroleur a si se yon fay lojisyèl oswa eta ki pa gen sans detekte, yon pwoteksyon ankourajan pou repoze sou sèvis san enteripsyon.

Aplikasyon nan sistèm entegre

Balanse pèfòmans ak konsomasyon pouvwa: Chwazi mòd apwopriye ki baze sou bezwen operasyonèl ka pwolonje lavi batri nan aparèy pòtab.

Presizyon ak fyab: ultra-ki ba flit nan flit aktyèl ak efikas osilateur asire sistèm lan rete egzak ak sérieux, menm lè opere nan eta ki ba-pouvwa.

Avantaj nan PIC18F4620 la

Fleksibilite osilator

Crystal osilator: opere jiska 40 megaèrts, ranfòse pa yon bouk fèmen 4x faz (PLL), ofri pèfòmans remakab ak vitès, fè li apwopriye pou aplikasyon pou kote presizyon ki nesesè.

RC Modes: Manch jiska 4 megaèrts ak yon rezistans ekstèn-kondansateur (RC) konfigirasyon, pwolonje a 40 megaèrts ak yon sous revèy ekstèn, bay adaptabilite nan senaryo divès.

Entèn blòk osilator: chenn nan 31 kHz a 8 megaèrts, asire yon rapid reveye-up tan soti nan mòd dòmi (1 µs), ki diminye latansi ak SIDA nan jesyon pouvwa efikas.

Echèk-ki an sekirite pou kontwole revèy: Ajoute fyab pa asire are san danje nan ka ta gen yon echèk revèy periferik, ranfòse sistèm solidite.

Periferik remakab

High-aktyèl koule/sous: Chak PIN I/O jere jiska 25 Ma, akomode pi wo kondisyon pouvwa san yo pa chofè ekstèn.

Entèwonp miltip ak rezilta PWM: karakteristik sa a sipòte kontwòl synchronous sou divès modil pou kontwòl motè ak sistèm kominikasyon, amelyore efikasite operasyonèl.

Mèt Synchronous Serial Port (MSSP): Sipòte pwotokòl SPI/I2C enperatif pou efikas kominikasyon milti-IC, pèmèt entegrasyon san pwoblèm nan desen sofistike.

Amelyore USART ak ADC Modil: USART a sipòte tou de asenkron ak mòd synchronous, pandan y ap 10-ti jan ADC a ofri jiska 13 chanèl pou akizisyon done vaste ak kominikasyon seri nan Capteur entèfas ak telemetri.

Konparezon analog ak HLVD: doub comparators analòg ak 16-nivo segondè/ba-vòltaj deteksyon (HLVD) fasilite presi siveyans vòltaj ak pran desizyon, sipòte aplikasyon pou presizyon-mande.

Karakteristik espesyal

C Konsuteur Achitèk Optimize: pwepare pou C konpilateur, karakteristik sa a senplifye devlopman, senplifye chemen an nan mache pou pwojè konplèks.

Sik memwa dirab: Ofri 100,000 efase/ekri sik pou ranfòse flash ak jiska 1,000,000 sik pou EEPROM, asire durability a ak disponiblite nan done ki estoke nan aplikasyon pou rijid.

Oto-pwogramasyon ak nan-sikwi debug: Sipòte pwòp tèt ou-pwogramasyon ak nan-sikwi debogaj via de broch, amelyore fleksibilite pwogramasyon ak efikasite depanaj, yon avantaj remakab nan pratik jeni divès kalite.

Wide ranje vòltaj: opere soti nan 2.0V 5.5V ak opsyon reset mawon-soti, bay pèfòmans ki estab nan tout kondisyon pouvwa divès nan aparèy pòtab ak pouvwa-sansib.

PIC18F4620 Espesifikasyon teknik

Lèt	Paramèt
Tan plon faktori	6 semèn
Mòn	Atravè twou
Kalite aliye	Atravè twou
Pake / Ka	40-tranpe (0.600, 15.24mm)
Kantite broch	40
Done Convertisseurs	A/d 13x10b
Kantite mwen/os	36
Watchdog Timers	Wi
Tanperati opere	-40 ° C ~ 125 ° C TA
Anbalaj	Tib
Seri	Pic® 18f
Pibliye	2004
JESD-609 Kòd	E3
Kòd pbfree	Wi
Estati pati	Aktif
Nivo sansiblite imidite (MSL)	Pa aplikab
Kantite sispansyon	40
Fini tèminal	Mat fèblan (SN)
Max pouvwa dissipation	1W
Pozisyon tèminal	Doub
Ekipman pou vòltaj	5V
Abitid	40MHz
Baz nimewo pati	PIC18F4620
Konte PIN	40
Pwovizyon pou vòltaj-max (VSUP)	5.5V
Pwodwi pou pouvwa	5V
Koòdone	I2C, SPI, UART, USART
Gwosè memwa	64KB
Kalite osilator	Entèn
Gwosè belye mouton	3.8K x 8
Voltage - Pwovizyon pou (VCC/VDD)	4.2V ~ 5.5V
UPS/uk/periferik kalite ICS	Mikrokontroleur
Kantite Bits	8
Nwayo processeur	Pi
Periferik	Brown-soti detekte/Reyajiste, HLVD, POR, PWM, WDT
Kalite memwa Pwogram	Zeklè
Gwosè debaz	8-ti jan
Pwogram Size memwa	64kb 32k x 16
Koneksyon	I2c, spi, uart/usart
Bay aktyèl-max	35mA
Ti jan gwosè	8
Tan aksè	40 μs
Gen ADC	Wi
Chanèl DMA	Non
Done lajè otobis	8b
Kantite time/kontè	4
Gwosè eeprom	1K x 8
Fanmi CPU	Pi
Kantite chanèl ADC	13
Kantite chanèl PWM	2
Kantite chanèl USB	1
Wotè	4.953mm
Longè	53.09mm
Lajè	14.732mm
Rive SVHC	Pa gen SVHC
Redi radyasyon	Non
ROHS Estati	ROHS3 konfòme
Plon gratis	Plon gratis

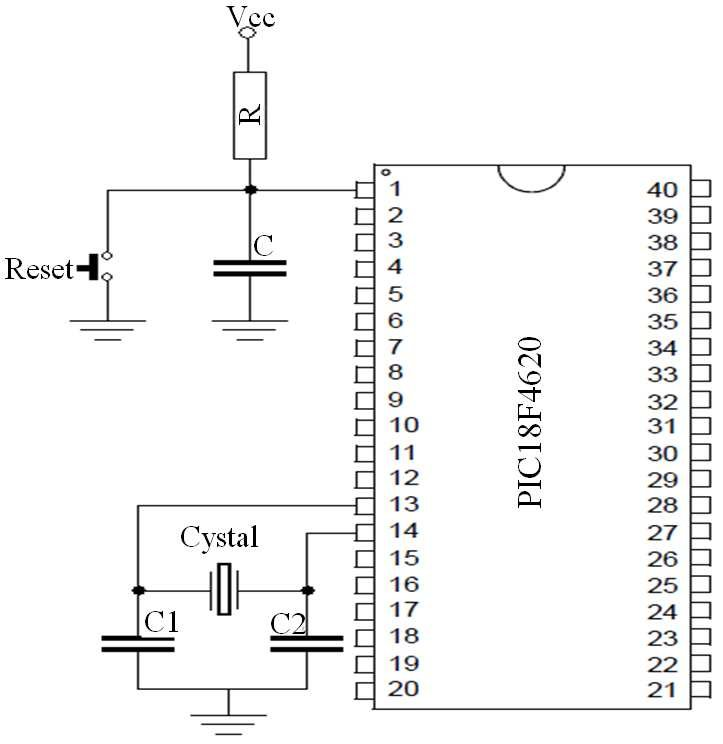

Dyagram blòk fonksyonèl

Modèl ekivalan nan PIC18F4620

• Pic18f4620-mwen/mlMikrokontroleur ak processeurs

• Pic18lf4620-mwen/mlMikrokontroleur ak processeurs

• PIC18LF4620T-E/MLMikrokontroleur ak processeurs

• PIC18F4620-E/MLMikrokontroleur ak processeurs

PIC18F4620 Pati konparab

Nimewo pati	Fabrikan	Pake / Ka	Kantite broch	Done lajè otobis	Kantite I/O	Koòdone	Gwosè memwa	Ekipman pou vòltaj	Periferik	Gade konpare
PIC18F4620-E/P	Teknoloji Microchip	40-tranpe (0.600, 15.24mm)	40	8 b	36	I2C, SPI, UART, USART	64 KB	5 V	Brown-soti detekte/Reyajiste, HLVD, POR, PWM, Wdt
PIC18F4680-E/P	Teknoloji Microchip	40-tranpe (0.600, 15.24mm)	40	8 b	36	Èske, I2C, SPI, UART, USART	64 KB	5 V	Brown-soti detekte/Reyajiste, HLVD, POR, PWM, Wdt	PIC18F4620-E/P VS PIC18F4680-E/P
PIC18F4680-mwen/P	Teknoloji Microchip	40-tranpe (0.600, 15.24mm)	40	8 b	36	Èske, I2C, SPI, UART, USART	64 KB	5 V	Brown-soti detekte/Reyajiste, HLVD, POR, PWM, Wdt	PIC18F4620-E/P VS PIC18F4680-mwen/P
PIC18F4610-mwen/P	Teknoloji Microchip	40-tranpe (0.600, 15.24mm)	40	8 b	36	I2C, SPI, UART, USART	64 KB	5 V	Brown-soti detekte/Reyajiste, HLVD, POR, PWM, Wdt	PIC18F4620-E/P VS PIC18F4610-mwen/P

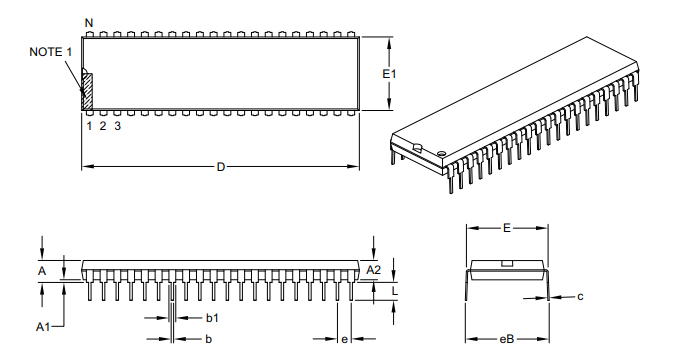

Anbalaj ak dimansyon nan PIC18F4620

PIC18F4620 Dimansyon	Limit dimansyon	Min (pous)	Nom (pous)	Max (pous)
Kantite broch	N		40
Anplasman	e		0.100 BSC
Top nan avyon syèj	Youn			0.25
Epesè pake modle	A2	0.125		0.195
Sèvi nan avyon syèj	A1	0.015
Zepòl lajè zepòl	E	0.59		0.625
Lajè pake modle	E1	0.485		0.58
An jeneral longè	D	1.98		2.095
Ide nan avyon syèj	L	0.115		0.2
Plon epesè	c	0.008		0.015
Lajè plon anwo	b1	0.03		0.07
Pi ba plon lajè	b	0.014		0.023
An jeneral espas ranje	EB			0.7

Manifakti background

Microchip Teknoloji Inc. èksèl nan mikrokontroleur, melanje-siyal, ak pwogrè analòg.Kabinè avoka a angaje aktivman nan kontak edikasyon, kap founi bay yon koleksyon anpil nan resous yo.Pami yo se laboratwa òganize, kourikoulòm detaye, sesyon fòmasyon espesyalize, ak zouti devlopman avanse.

Fich pdf

PIC18LF4620-mwen/ml fich:

PIC18FX525, X620 DATEASHEET.pdf

Mete etikèt sou ak anbalaj Chanjman 23/Sep/2015.pdf

Anbalaj Chanjman 10/Oct/2016.pdf

PIC18F (2, 4) ZZZ pwogramasyon spesifikasyon.pdf

2.73khz.pdf

Fil kosyon chg qual 19/jul/2016.pdf

PIC18F4620-E/P FACASHEETS:

PIC18F (2, 4) ZZZ pwogramasyon spesifikasyon.pdf

PIC18FX525, X620 DATEASHEET.pdf

Mete etikèt sou ak anbalaj Chanjman 23/Sep/2015.pdf

Anbalaj Chanjman 10/Oct/2016.pdf

Mult Dev 13/Apr/2020.pdf

Fil CHG 13/Jan/2016.pdf

Kesyon yo poze souvan [FAQ]

1. Ki sa ki se PIC18F4620?

PIC18F4620 a se yon mikrokontroleur versatile fè lwanj pou adaptabilite li yo nan aplikasyon pou endistriyèl.Achitekti li yo, ki fèt pou misyon pou minimize itilizasyon pouvwa, delivre kapasite pwosesis gaya ki rezone byen nan anviwònman rijid.Lòt moun souvan panche nan direksyon pou sa a mikrokontroleur bay andirans li yo ak sipò nan zouti vaste ki senplifye pwosesis yo devlopman.

2. Kouman pou mwen pwogram PIC18F4620?

Pou pwogram PIC18F4620 a, swiv etap sa yo:

Open MPLAB, yon IDE tout-englobant ki fèt pou pwodwi microchip.

Chwazi ki kalite pwojè ou ap travay sou.

Espesifye modèl la mikrokontroleur egzak.

Chwazi du ki apwopriye a.

Defini chemen pwojè a pou workflow òganize.

3. Ki sa ki nan gwosè a nan PIC18F4620?

PIC18F4620 a, ak dimansyon 2.095 x 0.58 x 0.195 pous, transparans adapte nan espas ki sere, yo mande nan sistèm kontra enfòmèl ant ak entegre.Gwosè sa a pèmèt pou entegrasyon fasil nan plizyè kouman pyès ki nan konpitè, aliyen ak prensip konsepsyon espas-konsyan ki kondwi pwogrè teknoloji kontanporen.
