Transducer piezoelectric: Prensip travay, Konstriksyon, Kalite, Karakteristik, ak Aplikasyon

Yon transducteur piezoelectric pèmèt ou konvèti fòs mekanik nan yon siyal elektrik, oswa enèji elektrik nan mouvman mekanik.Nan atik sa a, ou pral aprann kisa yon transducer piezoelectric ye, ki jan li konstwi, ak ki jan li fonksyone.Ou pral wè tou kalite komen li yo, karakteristik kle, ak aplikasyon yo.

Katalòg

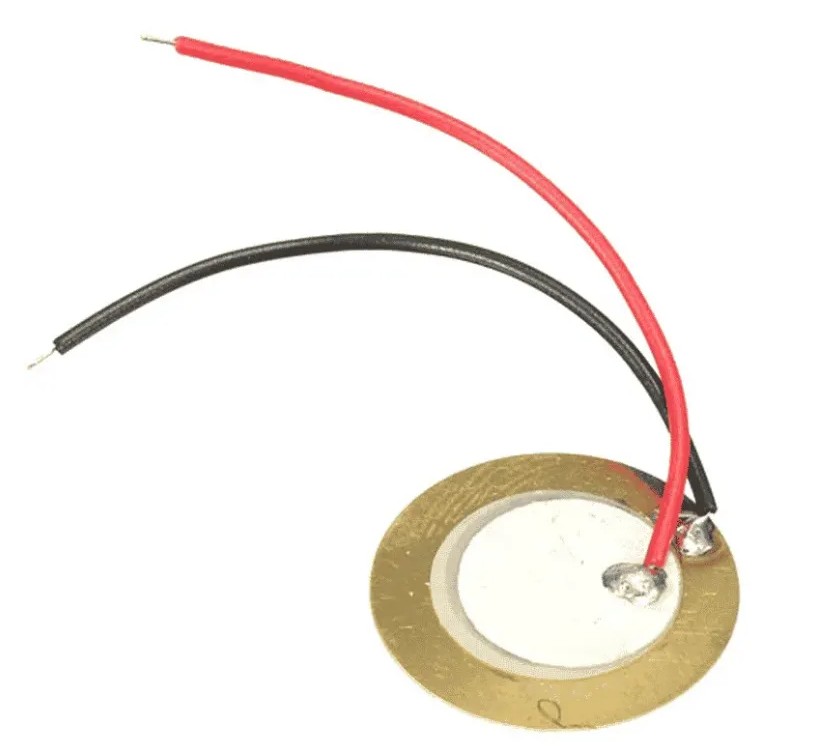

Figi 1. Transducer Piezoelectric (Eleman Piezo Disc)

Ki sa ki se yon transducer piezoelectric?

Yon transducteur piezoelectric se yon aparèy ki konvèti fòs mekanik nan enèji elektrik, oswa enèji elektrik nan mouvman mekanik.Li travay lè l sèvi avèk yon materyèl espesyal ki jenere yon ti vòltaj lè li bourade, koube, oswa vibre.Akòz pwopriyete sa a, li se souvan itilize yo detekte presyon, Vibration, son, oswa mouvman.Estrikti a ki senp disk-kalite ak kondwi konekte, jan yo wè souvan nan konfigirasyon pratik, pèmèt mouvman mekanik yo dwe fasil konvèti nan yon siyal elektrik pou aplikasyon pou mezi oswa kontwòl.

Konstriksyon yon transducteur piezoelectric

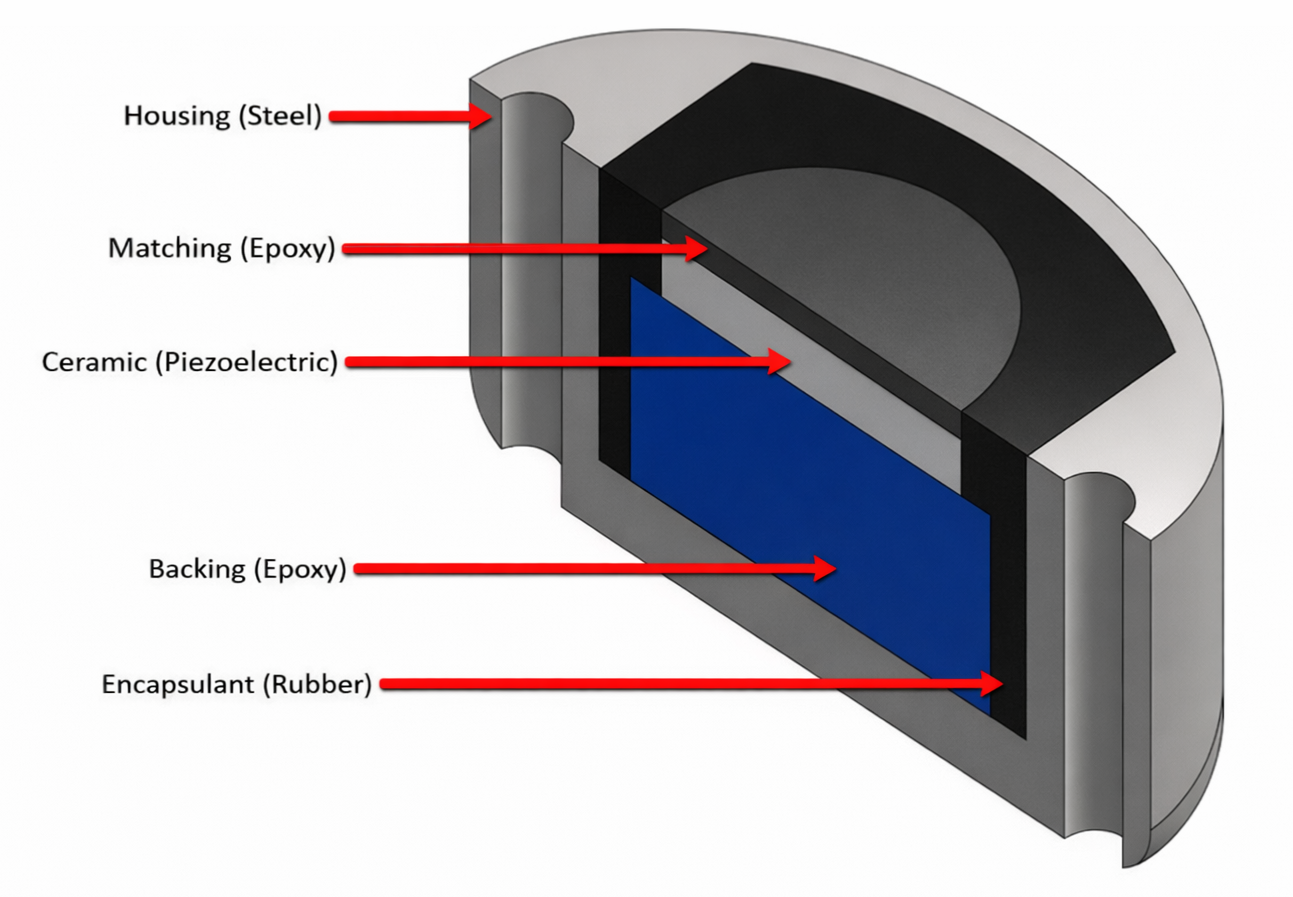

Figi 2. Konstriksyon yon transducer piezoelectric

•Lojman (Asye)

Bay fòs mekanik ak pwoteje transducer a kont domaj ekstèn.

•Kouch matche (Epoxy)

Ede transfere enèji mekanik avèk efikasite nan eleman piezoelectric ak amelyore pèfòmans siyal.

•Piezoelectric seramik

Eleman deteksyon aktif ki jenere yon vòltaj elektrik lè yo aplike presyon oswa Vibration.

•Kouch fè bak (Epoxy)

Absòbe vibrasyon vle ak kontwole repons transducer la.

•Encapsulant (kawoutchou)

Sele estrikti a epi pwoteje li kont imidite, pousyè, ak efè anviwònman an.

Prensip k ap travay nan transducer piezoelectric

Prensip k ap travay nan yon transducer piezoelectric baze sou kapasite nan sèten materyèl pou reponn a estrès mekanik ak enèji elektrik.Anndan materyèl la, chaj elektrik chanje lè yo aplike fòs oswa vòltaj.Konpòtman sa a parèt nan de fòm ki gen rapò, ke yo rekonèt kòm efè piezoelectric dirèk ak efè piezoelectric envès la.Chak efè eksplike kijan enèji konvèti soti nan yon fòm nan yon lòt.

Dirèk efè piezoelectric

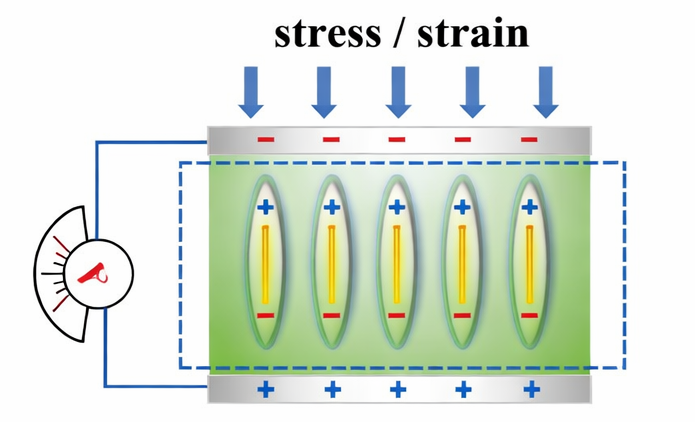

Figi 3. Dirèk Efè Piezoelectric

Nan efè dirèk piezoelectric, estrès mekanik oswa souch aplike nan materyèl la piezoelectric.Jan yo montre nan figi a, peze oswa chaje materyèl la lakòz chaj elektrik entèn yo chanje soti nan pozisyon nòmal yo.Separasyon chaj sa a kreye sifas pozitif ak negatif sou kote opoze nan materyèl la.Kòm yon rezilta, yon ti vòltaj elektrik pwodwi atravè elektwòd yo.Vòltaj pwodiksyon an ogmante kòm fòs aplike oswa Vibration vin pi fò, sa ki pèmèt transducer a santi presyon, fòs, oswa mouvman avèk presizyon.

Envès Efè Piezoelectric

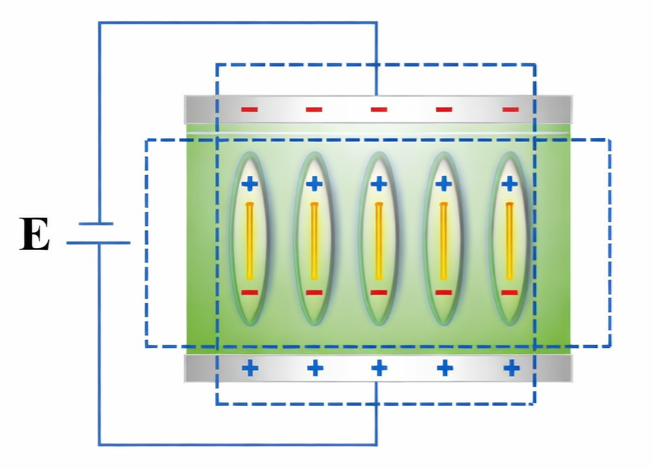

Figi 4. Envès Efè Piezoelectric

Nan efè piezoelectric envès la, konvèsyon enèji a rive nan direksyon opoze a.Yo aplike yon vòltaj elektrik ekstèn nan materyèl piezoelectric la.Kòm ilistre nan figi a, jaden elektrik aplike fòs chaj entèn yo reyaliye.Reyajman sa a lakòz materyèl la chanje fòm yon ti kras pa elaji oswa kontra.Deformation fizik la pwodui mouvman mekanik oswa Vibration, sa ki pèmèt transducer piezoelectric a jenere mouvman, son oswa vag ultrasons.

Karakteristik elektrik transducteurs piezoelectric

Paramèt	Spesifikasyon
Kalite Siyal Sòti	AC vòltaj te pwodwi nan mekanik estrès
Mòd Sòti elektrik	Mòd chaj oswa operasyon mòd vòltaj
Sortie Voltage Range	10 mV a 100 V pik depann sou fòs ak gwosè
Chaje sansiblite	1 pc pou chak N a 1000 pc pou chak N
Voltage sansiblite	1 mV pou chak N a 50 mV pou chak N
Sous kapasite	100 pF a 50 nF
Enpedans sous	Trè wo, anjeneral pi wo a 1 megaohm
Rezistans Entèn	Pi gran pase 10 gigaohms
Gamme repons frekans	1 Hz a 10 MHz depann sou konsepsyon
Frekans sonan	1 kHz a 5 MHz tipik
Frekans anti sonan	Yon ti kras pi wo pase sonan frekans
Sòti enpedans nan sonorite	Ba enpedans nan pwen sonan
Sòti enpedans nan anti sonorite	Trè wo enpedans nan anti sonan pwen
Kapasite Mezi Estatik	Pa apwopriye pou mezi DC vre
Konstan tan egzeyat	Milisgond a segonn ki baze sou chaj rezistans
Polarite siyal	Depann sou direksyon tèt chaje ak oryantasyon materyèl
Konstan Dielectric	100 a 5000 depann sou materyèl
Fonksyone Voltage kòm actuator	10 V a 1000 V AC oswa DC
Konsomasyon pouvwa	Trè ba nan mòd Capteur
Nivo bri	Trè ba bri elektrik intrinsèques
Kab sansiblite	Segondè, ki afekte nan kapasite kab
Kondisyone siyal obligatwa	Chaje anplifikatè oswa vòltaj segondè enpedans anplifikatè
Estabilite Tanperati	Modere, varye selon materyèl piezo
Faktè Pèt elektrik	Ba nan frekans opere
Rezistans izolasyon	Tipikman pi gran pase 10 gigaohms
Linearite Sòti	Segondè nan limit mekanik rated

Kalite transducteurs piezoelectric

Transducteurs piezoelectric vini nan diferan kalite, yo chak fèt pou santi oswa pwodui mouvman, presyon, son, oswa vibrasyon pou mezi espesifik ak aplikasyon pou kontwòl.

Piezoelectric akseleromètr transducer

Yo itilize yon transducer akseleromètr piezoelectric pou mezire akselerasyon ak vibrasyon.Li travay pa konvèti mouvman mekanik nan yon siyal elektrik lè Capteur a deplase.Konpare ak transducteur presyon oswa fòs, li pi sansib a chanjman rapid ak vibrasyon wo-frekans.Sa fè li apwopriye pou siveyans machin ak analiz Vibration.Li se souvan itilize nan sistèm sante endistriyèl ak estriktirèl.

Transducer presyon piezoelectric

Yon transducteur presyon piezoelectric mezire chanjman presyon dinamik epi konvèti yo nan yon pwodiksyon elektrik.Li reponn byen vit nan varyasyon presyon rapid, kontrèman ak detèktè presyon estatik.Konpare ak transducteur fòs, li fèt espesyalman pou mezi presyon likid ak gaz.Li se souvan itilize nan motè ki degaje konbisyon ak sistèm idwolik.Repons frekans segondè se avantaj prensipal li yo.

Transducer fòs piezoelectric

Yon transducteur fòs piezoelectric mezire fòs aplike oswa chaj atravè jenerasyon chaj.Lè yo aplike fòs, eleman piezoelectric pwodui yon siyal elektrik pwopòsyonèl ak chaj la.Konpare ak akseleromètr, li konsantre sou fòs dirèk olye ke mouvman.Li fè byen nan mezi fòs dinamik.Se kalite sa a lajman ki itilize nan tès ak mezi enpak.

Pyezoelectric à transducer

Yon transducteur à piezoelectric jenere ak detekte vag ultrasons.Li konvèti enèji elektrik nan vag son wo-frekans epi li resevwa siyal reflete.Konpare ak mikwofòn, li opere nan pi wo frekans pi lwen pase tande moun.Sa a pèmèt deteksyon egzat, imaj, ak mezi distans.Li se souvan itilize nan ultrason medikal ak enspeksyon endistriyèl.

Piezoelectric Actuator Transducer

Yon transducteur aktè piezoelectric konvèti enèji elektrik nan mouvman mekanik egzak.Lè yo aplike vòltaj, li elaji oswa kontra pou kreye mouvman.Kontrèman ak transducteurs detèktè-kalite, li se sitou itilize pou aksyon olye ke mezi.Li bay deplasman trè piti men egzat.Sa fè li ideyal pou sistèm pwezante presizyon.

Piezoelectric Mikwofòn Transducer

Yon transducteur mikwofòn piezoelectric konvèti vibrasyon son an siyal elektrik.Onn son lakòz materyèl piezoelectric vibre ak jenere vòltaj.Konpare ak transducteurs ultrasons, li opere nan ranje frekans ki tande.Li se senp nan konsepsyon epi li pa mande pou pouvwa ekstèn pou deteksyon.Kalite sa a souvan itilize nan sistèm deteksyon debaz odyo ak acoustic.

Transducteur ignisyon piezoelectric

Yon transducer ignisyon piezoelectric jenere vòltaj segondè lè yo aplike fòs mekanik.Peze oswa frape eleman an pwodui yon etensèl san pouvwa ekstèn.Konpare ak lòt transducteurs piezoelectric, li konsantre sou jenerasyon vòltaj olye ke deteksyon.Sa fè li serye pou rezon ignisyon.Li se lajman ki itilize nan brikè gaz ak sistèm ignisyon.

Aplikasyon pou transducteur piezoelectric

Transducteurs piezoelectric yo lajman itilize nan teknoloji modèn paske yo ka byen konvèti enèji mekanik nan siyal elektrik pou deteksyon, mezi, ak kontwòl atravè anpil endistri.

Sistèm ultrason medikal

Transducteurs piezoelectric yo lajman ki itilize nan machin ultrason.Yo jenere vag son wo-frekans epi resevwa siyal yo reflete pou fòme imaj.Sa a ede doktè yo wè estrikti kò entèn yo san danje.Yo serye epi yo reponn trè vit.

Siveyans Vibrasyon ak Kondisyon

Transducteurs sa yo itilize pou detekte vibrasyon nan machin ak estrikti.Vibration mekanik konvèti nan yon siyal elektrik pou analiz.Sa a ede idantifye defo byen bonè nan motè, ponp, ak motè.Li amelyore sekirite epi redwi pri antretyen.

Sistèm Mezi Presyon

Transducteurs piezoelectric mezire presyon ki chanje rapidman nan gaz ak likid.Yo travay byen kote chanjman presyon rive nan gwo vitès.Sa fè yo apwopriye pou motè ak sistèm idwolik.Yo pa itilize pou presyon fiks oswa estatik.

Mezi fòs ak enpak

Yo itilize yo pou mezire fòs, chaj, ak enpak.Lè yo aplike fòs, yo pwodui yon chaj elektrik.Sa a pèmèt mezi egzat fòs dinamik yo.Yo komen nan tès ak analiz materyèl.

Aparèy son ak acoustic

Transducteurs piezoelektrik yo itilize nan mikwofòn, buzzer, ak pickup son.Vibrasyon son lakòz materyèl la jenere yon siyal elektrik.Yo se senp nan konsepsyon ak trè dirab.Aparèy sa yo komen nan elektwonik konsomatè.

Ignisyon ak jenerasyon etensèl

Nan sistèm ignisyon, transducteurs piezoelectric jenere vòltaj segondè lè bourade.Vòltaj sa a kreye yon etensèl san yo pa bezwen pouvwa ekstèn.Yo souvan itilize nan brikè gaz ak recho.Konsepsyon an se senp ak trè serye.

Avantaj ak limit nan transducer piezoelectric

Avantaj nan transducer piezoelectric

• Yo trè sansib a ti chanjman nan fòs ak Vibration.

• Yo reponn byen vit a siyal dinamik.

• Yo travay sou yon pakèt frekans.

• Gwosè yo piti ak lejè.

• Yo pa bezwen pouvwa ekstèn nan mòd deteksyon.

• Yo dirab ak serye nan kondisyon difisil.

Limitasyon nan transducer piezoelectric

• Yo pa ka mezire fòs estatik oswa fiks.

• Yo mande sikwi kondisyone siyal espesyal.

• Pwodiksyon yo afekte pa chanjman tanperati.

• Siyal pwodiksyon an anjeneral piti anpil.

• Gen kèk materyèl ki ka krake anba gwo estrès.

Transducteur piezoelectric vs lòt transducteur

Spesifikasyon	Transducer piezoelectric	Transducteur souch kalib	Transducer kapasitif	Transducer endiktif	Optik transducer
Kantite mezire	Fòs, presyon, vibrasyon	Souch ak fòs	Deplasman, presyon	Pozisyon, deplasman	Limyè, pozisyon, vitès
Fonksyònman Prensip	Efè piezoelectric	Chanjman rezistans	Chanjman kapasite	Endiksyon elektwomayetik	Limyè modulation
Kalite Siyal Sòti	Vòltaj oswa chaj	Chanjman rezistans	Chanjman kapasite	Voltage	Voltaj oswa aktyèl
Kapasite Mezi Estatik	Pa apwopriye	Apwopriye	Apwopriye	Apwopriye	Apwopriye
Kapasite Mezi dinamik	Ekselan	Bon	Modere	Bon	Ekselan
Sansiblite tipik	Segondè	Mwayen	Trè wo	Mwayen	Trè wo
Gamme frekans	1 Hz pou pi wo pase 1 MHz	Jiska 10 kHz	Jiska 100 kHz	Jiska 50 kHz	Pi wo pase 1 MHz
Tan repons	Trè vit anba 1 mikrosgond	Ralanti a modere	Vit	Modere	Ekstrèmman vit
Enpedans Sòti	Trè wo pi wo pase 1 Mohm	Ba alantou 120 a 350 ohm	Segondè	Ba	Ba
Tanperati sansiblite	Mwayen	Segondè	Mwayen	Ba	Ba
Kondisyone Siyal Bezwen	Obligatwa	Obligatwa	Obligatwa	Obligatwa	Minim
Kondisyon pou pouvwa	Pa gen pouvwa ekstèn pou deteksyon	Mande vòltaj eksitasyon	Mande vòltaj eksitasyon	Mande vòltaj eksitasyon	Egzije sous pouvwa
Gwosè ak pwa	Trè piti ak lejè	Ti	Ti	Mwayen	Ti
Anviwònman solidite	Segondè	Modere	Modere	Segondè	Modere
Aplikasyon	Siveyans Vibration, ultrason	Selil chaj, sistèm peze	Pozisyon ak nivo deteksyon	Pwoksimite ak pozisyon deteksyon	Ankode, detèktè fib

Konklizyon

Transducteurs piezoelektrik yo opere atravè efè piezoelectric dirèk ak envès pou santi oswa pwodui mouvman ak siyal elektrik.Yo ofri gwo sansiblite, repons rapid, ak operasyon frekans lajè pou mezi dinamik tankou Vibration, presyon, fòs, ak son.Diferan kalite yo itilize pou deteksyon, aksyon, ak rezon ignisyon atravè anpil endistri.Sepandan, yo pa apwopriye pou mezi estatik epi yo mande pou kondisyone siyal apwopriye.
