Programmable Logic Controller (PLC): Travay, Kalite, ak Aplikasyon

Yon Kontwolè Lojik Pwogramab (PLC) se sa ou itilize pou otomatize machin ak pwosesis endistriyèl nan yon fason serye ak kontwole.Nan atik sa a, ou pral aprann ki sa yon PLC ye, ki jan li fonksyone nan sik eskanè li yo, ak ki jan eleman prensipal pyès ki nan konpitè fonksyone ansanm.Ou pral wè tou diferan kalite PLC yo, lang pwogramasyon komen, ak fason aparèy antre ak pwodiksyon konekte kontwolè a ak ekipman.Nan fen a, ou pral klèman konprann ki kote PLC yo itilize ak poukisa yo enpòtan nan sistèm automatisation.

Katalòg

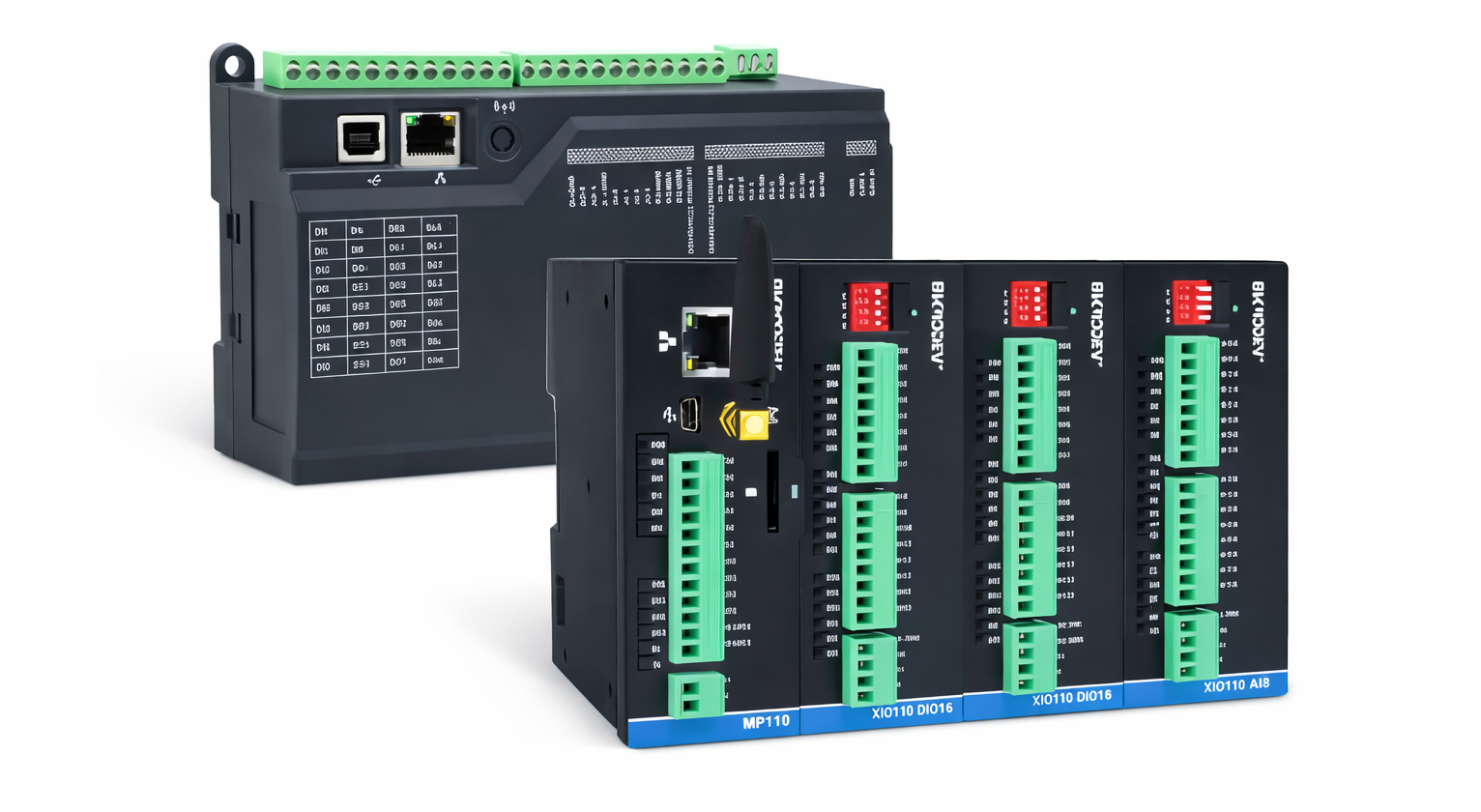

Figi 1. Kontwolè lojik pwogramab (PLC)

Ki sa ki se yon kontwolè lojik pwogramasyon?

Yon Kontwolè Lojik Programmable (PLC) se yon aparèy kontwòl endistriyèl rezistan ki itilize pou otomatize machin ak pwosesis.Li fèt pou okipe travay kontwòl yo seryezman nan anviwònman ak bri elektrik, Vibration, ak chanjman tanperati.PLC yo lajman itilize paske yo bay kontwòl ki estab, ki repete lè l sèvi avèk lojisyèl olye ke relè fil elektrik.Yo pèmèt sistèm automatisation yo dwe modifye oswa elaji san yo pa recâblage panno tout antye.Nan automatisation endistriyèl, PLC yo sèvi kòm inite santral pou pran desizyon ki kowòdone antre ak pwodiksyon anba lojik predefini.

Ki jan yon PLC travay?

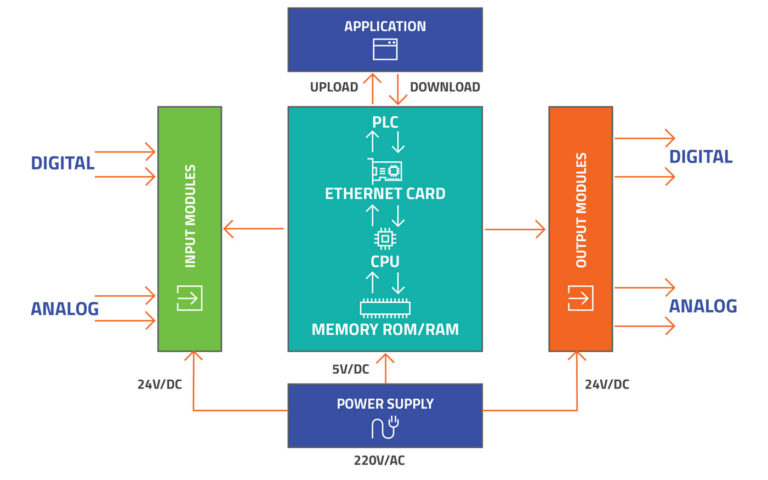

Figi 2. PLC Operating Cycle

Yon PLC travay pa repete egzekite yon sik fonksyònman senp ak previzib ki rele sik eskanè.Jan yo montre nan figi a, pwosesis la kòmanse ak optik opinyon, kote PLC a li estati aktyèl la nan siyal konekte.Apre sa, kontwolè a fè ekzekisyon pwogram, aplike lojik ki estoke nan eta yo opinyon.Apre yo fin evalye lojik la, PLC a fè aktyalizasyon pwodiksyon, chanje siyal pwodiksyon yo kòmsadwa.Sekans sa a kouri kontinyèlman nan yon bouk, sa ki pèmèt PLC a reponn byen vit nan chanjman.Figi a montre bouk fèmen sa a nan lekti, pwosesis, ak aktyalizasyon.Operasyon ki baze sou sik sa a asire kontwòl ki estab ak tan nan sistèm automatisation endistriyèl.

Konpozan nan yon sistèm PLC

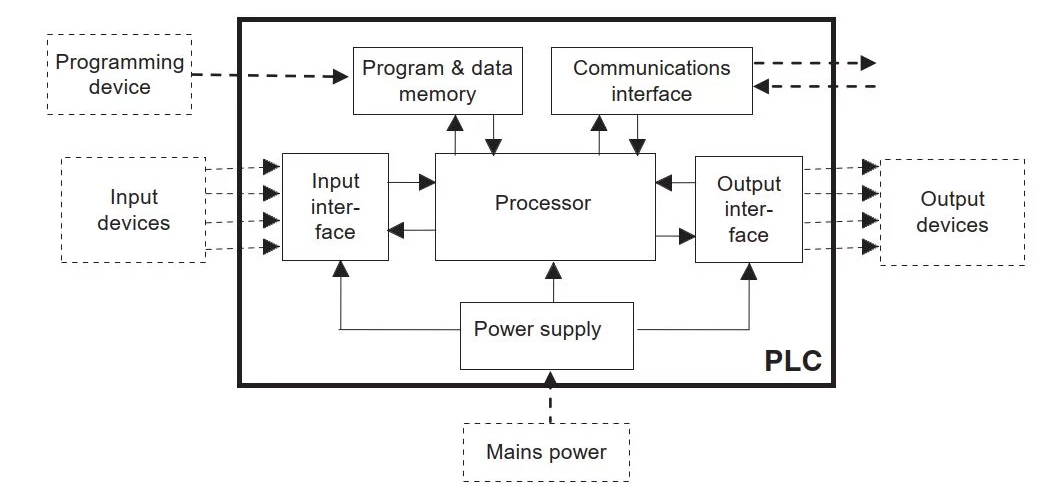

Figi 3. Konpozan prensipal yon sistèm PLC

• CPU (Inite Pwosesis Santral)

CPU a se nwayo PLC a epi li responsab pou trete enstriksyon kontwòl.Li jere ekzekisyon lojik, kowòdinasyon entèn, ak operasyon kontwolè an jeneral.CPU a asire konpòtman konsistan ak detèminist pandan travay automatisation.

• Pwovizyon pou pouvwa

Ekipman pou pouvwa a konvèti pouvwa elektrik ki fèk ap rantre nan vòltaj reglemante ki mande pa PLC la.Li bay pouvwa ki estab nan tout modil entèn yo epi li pwoteje sistèm nan kont fluctuations vòltaj.Livrezon pouvwa serye esansyèl pou operasyon kontinyèl.

• Modil Antre

Modil Antre resevwa siyal ki soti nan aparèy ekstèn epi konvèti yo nan yon fòm PLC a ka rekonèt.Yo bay izolasyon elektrik ak kondisyone siyal pou pwoteje sikui entèn yo.Modil sa yo aji kòm koòdone ant pwosesis fizik la ak kontwolè a.

• Modil Sòti

Modil pwodiksyon voye siyal kontwòl soti nan PLC a nan aparèy ekstèn.Yo tradui desizyon kontwòl entèn yo nan siyal elektrik apwopriye pou ekipman jaden.Manyen pwodiksyon apwopriye asire aksyon kontwòl egzat ak san danje.

• Memwa (Pwogram ak Done)

PLC memwa magazen pwogram kontwòl ak done sistèm ki nesesè pou operasyon.Li konsève enfòmasyon konfigirasyon ak valè operasyonèl pandan ègzekutabl.Memwa asire PLC a ka egzekite lojik toujou atravè sik.

• Entèfas kominikasyon

Koòdone kominikasyon pèmèt PLC a fè echanj done ak sistèm ekstèn.Yo sipòte entegrasyon ak lòt contrôleur, sistèm siveyans, ak aparèy pwogramasyon.Koòdone sa yo pèmèt automatisation kowòdone atravè pi gwo sistèm yo.

Kalite PLC yo

PLC kontra enfòmèl ant

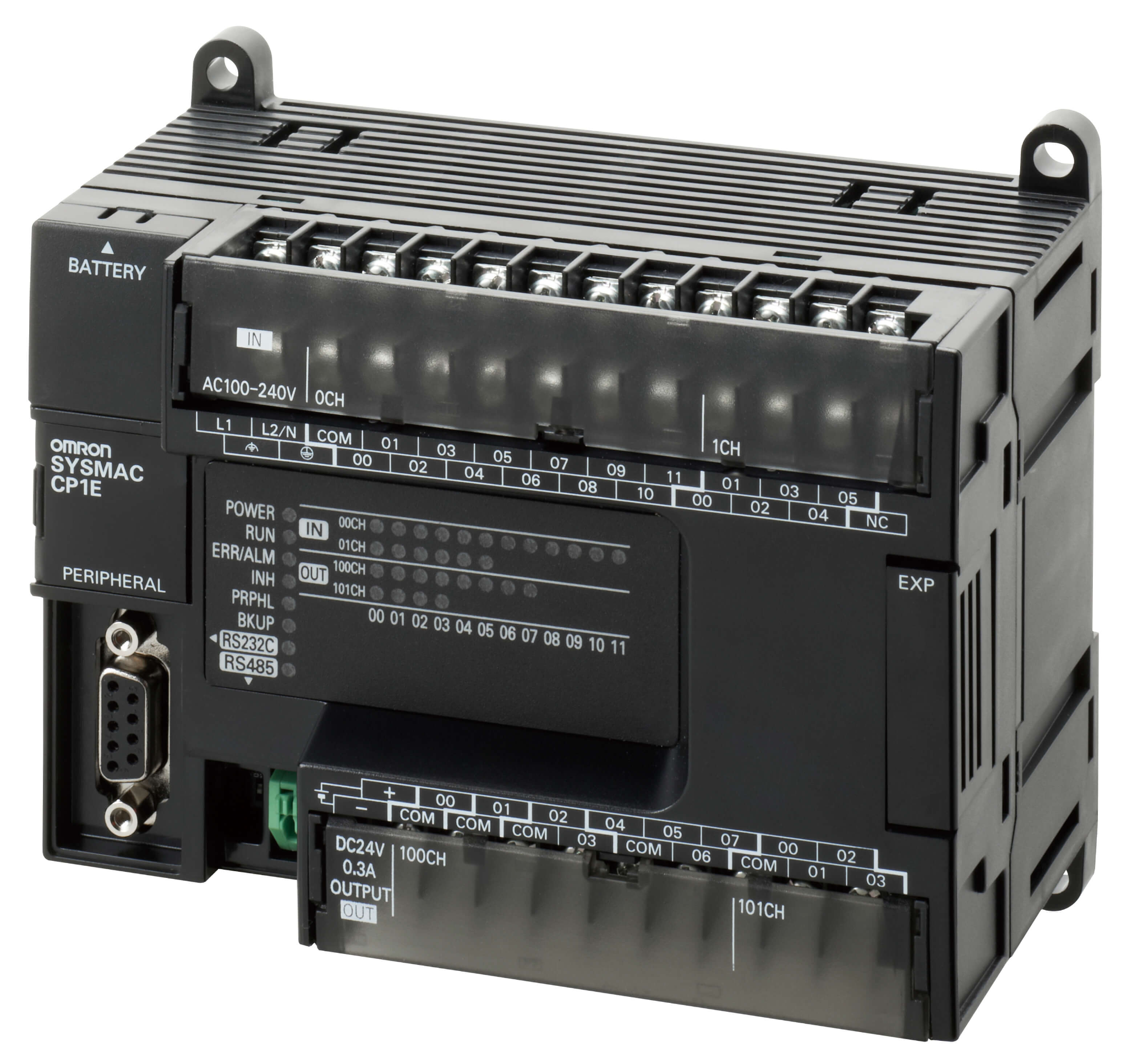

Figi 4. Compact PLC

Yon PLC kontra enfòmèl ant se yon kontwolè endepandan ak antre fiks, pwodiksyon, ak fonksyon pwosesis nan yon sèl inite.Li fèt pou ti travay automatisation kote espas ak pri yo limite.Figi a montre kouman tout fonksyon kontwòl yo entegre nan yon sèl lojman.PLC kontra enfòmèl ant yo fasil pou enstale epi yo mande pou fil elektrik minimòm.Yo souvan itilize nan panno kontwòl senp ak machin otonòm.Konsepsyon fiks yo fè yo apwopriye pou aplikasyon ki gen kondisyon ki estab ak byen defini.PLC kontra enfòmèl ant bay kontwòl serye san yo pa bezwen ekspansyon sistèm.

PLC modilè

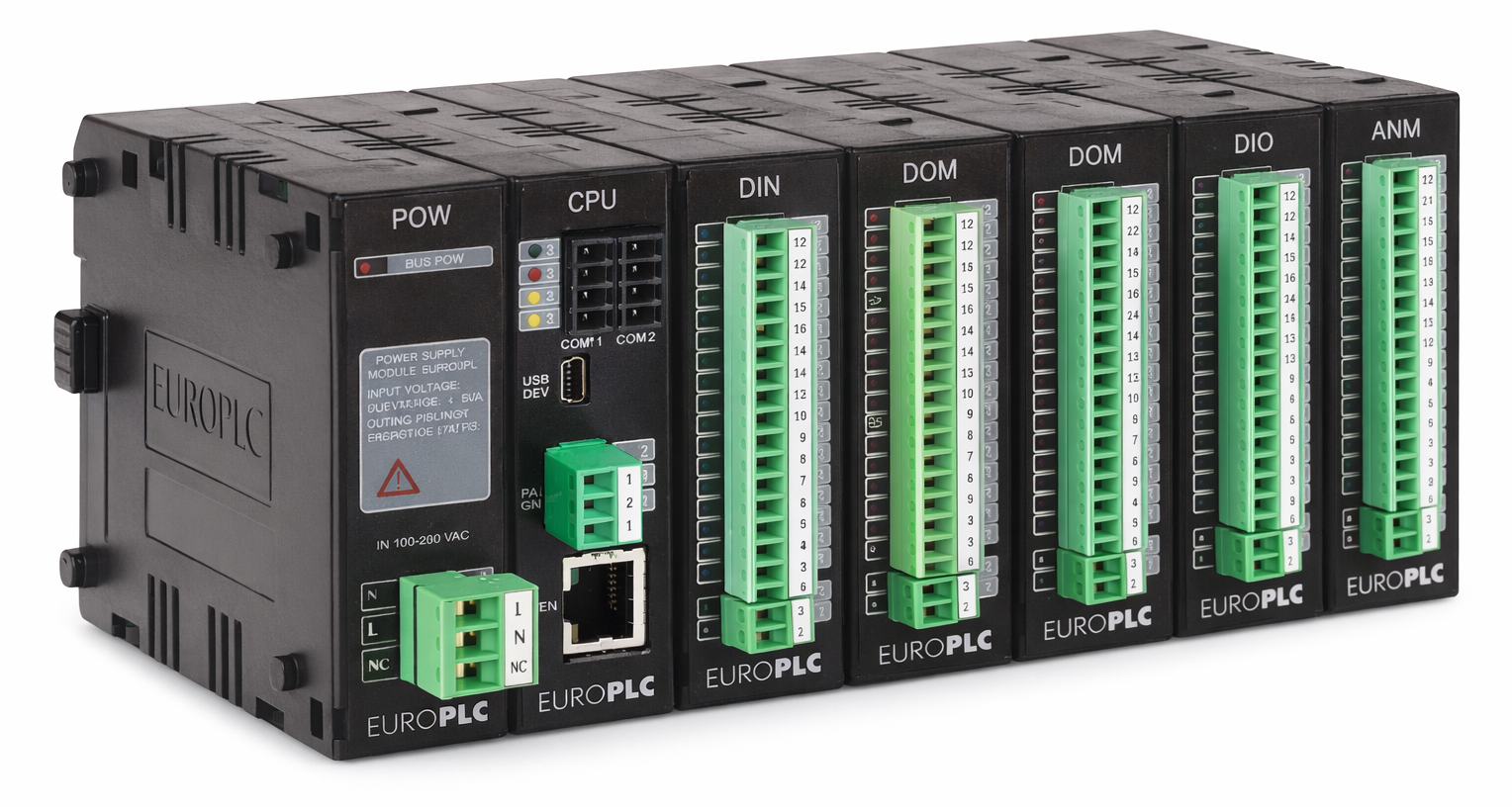

Figi 5. Modilè PLC

Yon PLC modilè konsiste de modil separe ki konekte ak yon kontwolè santral.Chak modil fè yon fonksyon espesifik, tankou pwosesis oswa manyen siyal.Figi a montre kouman modil yo ranje kòt a kòt pou fòme yon sistèm konplè.PLC modilè pèmèt yo ajoute oswa retire modil kòm kondisyon sistèm chanje.Fleksibilite sa a fè yo apwopriye pou sistèm automatisation mwayen ak gwo.Ekspansyon ka fèt san yo pa ranplase tout kontwolè a.PLC modilè sipòte solisyon kontwòl évolutive ak adaptab.

PLC ki monte sou etajè

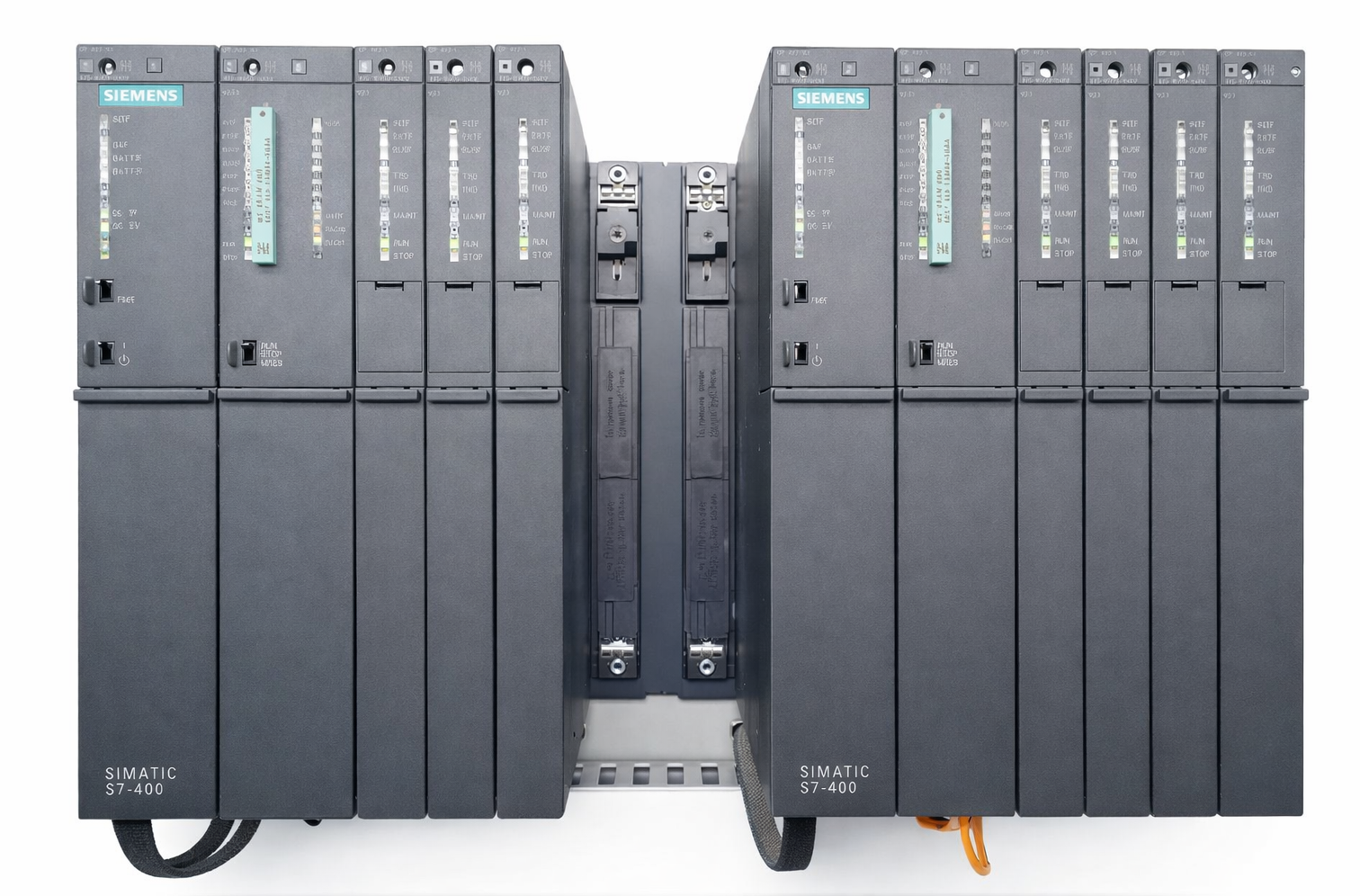

Figi 6. Rack-Mounted PLC

Yon etajè-monte PLC se yon kontwolè gwo kapasite ki fèt pou sistèm kontwòl gwo.Li itilize yon etajè devwe pou kenbe plizyè modil fonksyonèl nan yon estrikti òganize.Figi a montre modil ki enstale nan yon backplane pataje nan etajè a.PLC ki monte sou etajè sipòte yon gwo kantite siyal ak konfigirasyon konplèks.Yo bati pou sistèm ki mande gwo fyab ak operasyon alontèm.Estrikti sa a pèmèt antretyen fasil ak ranplasman modil.PLC ki monte sou etajè yo apwopriye pou anviwònman automatisation ki mande.

Sekirite PLCs

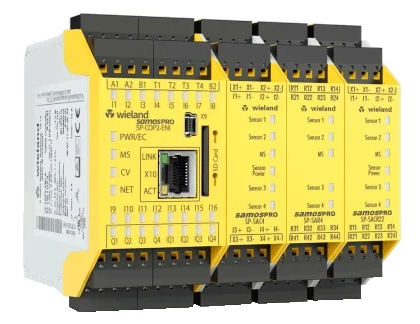

Figi 7. Sekirite PLC

Yon PLC sekirite se yon kontwolè espesyalize ki fèt pou okipe fonksyon kontwòl ki gen rapò ak sekirite.Li opere separeman de lojik kontwòl estanda pou asire operasyon sekirite serye.Figi a mete aksan sou modil sekirite dedye ak koneksyon yo itilize pou travay pwoteksyon.PLC sekirite kontwole siyal yo epi kenbe eta sistèm ki an sekirite lè kondisyon nòmal yo rive.Yo bati ak fonksyon redondance ak deteksyon fay.PLC sekirite asire repons kontwole ak previzib nan sistèm sekirite-kritik.

PLC Programming Languages

Lojik Nechèl (LD)

Ladder Logic (LD) se yon langaj pwogramasyon PLC grafik ki modelize apre sikui kontwòl relè tradisyonèl yo.Li reprezante lojik kontwòl lè l sèvi avèk baro yo ranje ant de ray vètikal, menm jan ak dyagram nechèl elektrik.Kontak ak bobin yo itilize pou eksprime kondisyon lojik ak kontwòl aksyon nan yon fason vizyèl.Estrikti sa a fè relasyon kontwòl fasil pou rekonèt ak swiv.Lojik nechèl montre klèman ki jan kondisyon lojik yo konbine pou fòme desizyon kontwòl.Akòz layout abitye li yo, li fasil pou li menm pou débutan.LD se lajman ki itilize pou kreye lojik kontwòl PLC klè ak antretyen.

Dyagram blòk fonksyon (FBD)

Function Block Diagram (FBD) se yon langaj pwogramasyon PLC ki baze sou blòk yo itilize pou reprezante fonksyon kontwòl vizyèlman.Li òganize lojik kontwòl nan blòk fonksyonèl ki konekte pa liy siyal yo.Chak blòk fè yon operasyon espesifik tankou pwosesis lojik, konparezon, oswa manipilasyon siyal.Koneksyon ki genyen ant blòk yo montre kouman done ap koule nan lojik kontwòl la.Estrikti vizyèl sa a ede senplifye relasyon kontwòl konplèks.FBD byen adapte pou reprezante fonksyon kontwòl lojik ak kontinyèl.Li bay yon fason klè ak estriktire pou konstwi pwogram PLC.

Tèks Estriktire (ST)

Structured Text (ST) se yon langaj pwogramasyon PLC wo nivo ki baze sou tèks.Li dekri lojik kontwòl lè l sèvi avèk deklarasyon lizib ranje nan yon fòma estriktire.Apwòch sa a pèmèt kondisyon konplèks ak kalkil yo dwe eksprime klèman.Tèks estriktire itil lè lojik kontwòl mande pou ekspresyon matematik oswa lojik egzak.Fòma ekri a ede òganize lojik nan yon lòd pwòp ak lojik.Li se souvan itilize nan aplikasyon kontwòl avanse ak done-kondwi.

Lis Enstriksyon (IL)

Lis Enstriksyon (IL) se yon langaj pwogramasyon PLC ki ba nivo ki baze sou kòmandman tèks kout.Li reprezante lojik kontwòl kòm yon sekans enstriksyon egzekite nan yon lòd defini.Chak enstriksyon fè yon operasyon espesifik sou done kontwòl.Fòma sa a se kontra enfòmèl ant ak byen aliyen ak fason enstriksyon kontwòl yo trete intern.IL bay yon fason dirèk ak estriktire eksprime lojik kontwòl debaz.Li ede ilistre koule nan operasyon kontwòl endividyèl yo.Lis ansèyman yo konsantre sou reprezantasyon lojik kout ak lòd.

Tablo fonksyon sekans (SFC)

Sequential Function Chart (SFC) se yon langaj pwogramasyon PLC yo itilize pou òganize lojik kontwòl an etap sekans.Li reprezante pwosesis kòm yon seri etap defini ki konekte pa tranzisyon.Chak etap defini yon eta opere espesifik nan sekans kontwòl la.Tranzisyon yo endike kondisyon ki nesesè pou deplase soti nan yon etap nan pwochen an.Estrikti sa a fè pwosesis la an jeneral koule fasil pou konprann.SFC se ideyal pou òganize sekans kontwòl milti-etap.Li ede senplifye estrikti nan lojik kontwòl pwosesis konplèks.

PLC Antre ak Sòti Aparèy

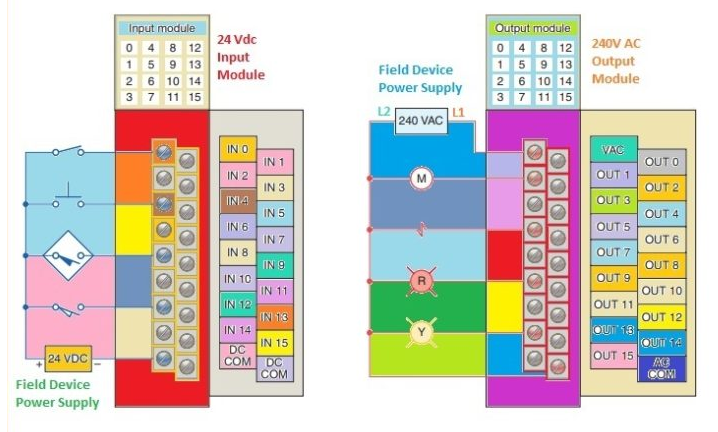

Figi 8. PLC Antre ak Sòti Aparèy

PLC D' ak sortie périphériques sont composants eksteryè ki konekte contrôleur pou pwosesis fizik la.Aparèy Antre voye siyal soti nan jaden an nan PLC a, pandan y ap aparèy pwodiksyon resevwa siyal kontwòl nan PLC la.Jan yo montre nan figi a, aparèy antre gen ladan detèktè ak switch ki detekte kondisyon fizik yo.Aparèy pwodiksyon gen ladan actuators, endikatè, ak motè ki fè aksyon.Dyagram nan montre kouman siyal jaden yo achemine ant aparèy ak kontwolè a.Entèraksyon sa a pèmèt PLC a kontwole ak enfliyanse pwosesis la.Antre ak pwodiksyon aparèy fòme lyen kominikasyon ant lojik automatisation ak ekipman.

Avantaj lè l sèvi avèk PLC yo

PLC yo ofri plizyè avantaj kle ki fè yo ideyal pou automatisation endistriyèl.

• Segondè fyab ak operasyon ki estab nan anviwònman piman bouk

• Lojik kontwòl fleksib ki ka modifye atravè lojisyèl

• Redwi fil elektrik konpare ak sistèm kontwòl ki baze sou relè

• Pi vit depanaj atravè karakteristik dyagnostik

• Évolutivité fasil pou sipòte ekspansyon sistèm

Aplikasyon PLC yo

1. Faktori ak Liy Asanble

PLC yo kontwole transporteurs, machin, ak estasyon travay otomatik yo.Yo asire operasyon senkronize ak pwodiksyon pwodiksyon ki konsistan.Fyab yo sipòte pwosesis fabrikasyon kontinyèl.

2. Pwosesis endistri yo

Nan plant pwosesis, PLC jere varyab tankou nivo, koule, ak tanperati.Yo ede kenbe kondisyon fonksyònman ki estab.Kontwòl sa a amelyore konsistans pwodwi ak sekirite pwosesis.

3. Sistèm Automatisation Building

PLC yo itilize pou kontwole ekleraj, vantilasyon, ak sistèm aksè.Yo pèmèt siveyans santralize nan operasyon bilding yo.Sa a amelyore efikasite enèji ak kowòdinasyon sistèm.

4. Sistèm pouvwa ak sèvis piblik

PLC yo kontwole ak kontwole ekipman elektrik ak sèvis piblik.Yo sipòte operasyon serye sou estasyon ak enstalasyon tretman.Repons rapid yo amelyore estabilite sistèm lan.

5. Transpò ak enfrastrikti

PLCs jere siyal, siveyans, ak sistèm oksilyè.Yo ede kenbe operasyon an sekirite ak previzib.Sa a sipòte fyab enfrastrikti gwo echèl.

PLC vs SCADA vs DCS

Paramèt	PLC	SCADA	DCS
Wòl Prensipal	Kontwòl dirèk	Siveyans ak sipèvizyon	Kontwòl pwosesis distribye
Nivo sistèm	Nivo jaden	Nivo sipèvizyon	Nivo pwosesis
Egzekisyon kontwòl	Wi	Non	Wi
Sistèm Achitekti	Santralize	Siveyans santralize	Distribiye
Dimansyon kontwòl tipik	Machin oswa selil	View plant antye	Pwosesis inite yo
Manyen Done	Kontwole done yo	Done gwo echèl	Kontwòl ak done
Entèfas itilizatè	Minim	Grafik HMI	HMI entegre
Konpleksite sistèm	Ba a mwayen	Mwayen	Segondè
Depandans rezo	Ba	Segondè	Segondè
Sipò Redondans	Limite	Lojisyèl ki baze sou	Bati-an
Metòd ekspansyon	I/O modilè	Echèl lojisyèl	Nœuds distribiye
Konfigirasyon Konsantre	Kontwòl lojik	Vizyalizasyon	Kowòdinasyon pwosesis
Konsantre antretyen	Lojik pyès ki nan konpitè	Lojisyèl ak done	Nan tout sistèm nan
Wòl entegrasyon	Kontwòl ne	Kouch sipèvizyon	Sistèm kontwòl debaz

Konklizyon

PLC yo travay pa kontinyèlman li entrées, pwosesis lojik, ak ajou rezilta yo pou kontwole machin yo avèk presizyon ak konsistan.Estrikti pyès ki nan konpitè yo, kalite kontwolè fleksib, ak langaj pwogramasyon ofisyèl yo pèmèt ou konsepsyon sistèm pou tou de ti ak gwo travay automatisation.Lè yo konekte detèktè ak actuators pou kontwole lojik, PLC yo ba ou kontwòl dirèk sou pwosesis yo.Fyab yo, fleksibilite, ak itilizasyon lajè atravè endistri yo fè yo yon teknoloji debaz nan automatisation endistriyèl.
