Pwoteksyon Metòd Grounding: Ki jan yo diminye EMI nan sistèm kab

Pwoteksyon tè a ede ou pwoteje siyal ou kont entèferans elektwomayetik ak bri vle nan sistèm elektwonik.Nan atik sa a, ou pral aprann kisa pwoteksyon tè a se ak ki jan li diferan de baz siyal.Ou pral konprann tou metòd kle yo itilize pou sistèm frekans ba, frekans segondè, ak frekans melanje.Anplis de sa, ou pral eksplore kalite kab, erè komen, ak ki kote metòd sa yo yo itilize.

Katalòg

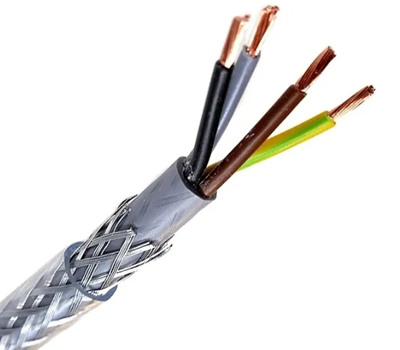

Figi 1. Estrikti kab pwoteje

Ki sa ki se Shielding Grounding?

Pwoteksyon tè se pwosesis pou konekte yon plak pwotèj kondiktif nan yon tè referans pou diminye entèferans elektwomayetik (EMI) ak bri vle.Pwoteksyon an, anjeneral ki fèt ak kwiv trese oswa papye jan yo montre nan Figi 1, aji kòm yon baryè ki bloke twoub ekstèn elektrik soti nan afekte siyal la andedan.Lè yo dirije entèferans sou tè a, li ede kenbe entegrite siyal ak amelyore pèfòmans jeneral sistèm lan.Metòd sa a lajman itilize nan sistèm elektwonik kote siyal ki estab ak pwòp yo enpòtan.Li se yon pati enpòtan nan konsepsyon konpatibilite elektwomayetik (EMC).

Kontrèman ak baz siyal, ki bay yon chemen retounen pou kouran nan yon sikwi, baz pwoteksyon konsantre sèlman sou pwoteje siyal kont bri.Li pa pote nòmal operasyon aktyèl men olye okipe entèferans pwovoke.Distenksyon sa a enpòtan paske melanje wòl sa yo ka mennen nan pwoblèm pèfòmans.Tè plak pwotèj fèt pou izole bri, pandan y ap siyal baz asire bon operasyon sikwi.Kenbe fonksyon sa yo separe ede amelyore fyab ak diminye twoub elektrik.

Low-frekans Shield Grounding Metòd

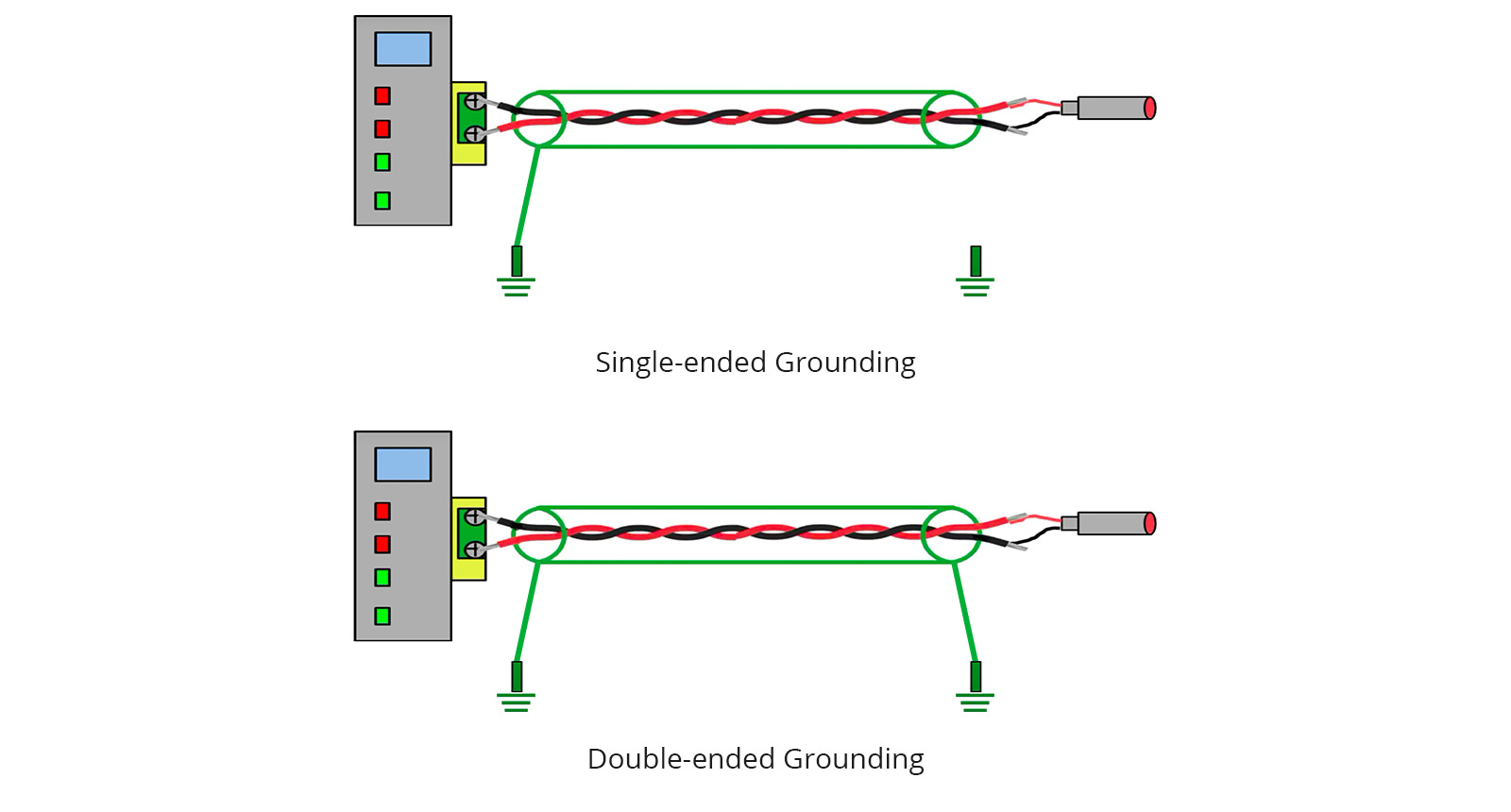

Figi 2. Single-Ended ak Double-Ended Grounding

Tè plak pwotèj ba-frekans se yon metòd ki itilize pou diminye bri nan sistèm opere nan pi ba frekans siyal, anjeneral anba a kèk kilohertz.Nan apwòch sa a, plak pwotèj kab la chita nan yon sèl pwen, ke yo rekonèt kòm yon sèl pwen tè.Metòd sa a anpeche sikile kouran, ki rele tou bouk tè, ki ka prezante bri vle nan sistèm nan.Se pwen an baz anjeneral chwazi nan swa sous la siyal oswa chaj la, tou depann de konsepsyon sistèm lan.Kòm ilistre nan Figi 2, tè nan yon bout asire yon referans ki estab san yo pa kreye yon chemen bouk.Teknik sa a se senp epi efikas pou aplikasyon ki ba-frekans.

Tè yon sèl pwen travay lè li elimine plizyè chemen tè ​​ki ta ka pèmèt aktyèl la koule nan plak pwotèj la.Lè tou de bout yo chita nan frekans ki ba, diferans ki genyen nan potansyèl tè ka lakòz kouran bri sikile.Lè yo mete baz sèlman yon bout, plak pwotèj la aji piman kòm yon baryè pwoteksyon olye ke yon chemen aktyèl.Chwazi ant baz sous-fen ak tè-fen chaj depann de kote bri gen plis chans antre nan sistèm nan.Metòd sa a souvan itilize nan sistèm odyo, instrumentation, ak sikwi kontwòl.Li bay rediksyon bri serye san yo pa ajoute konpleksite nan konsepsyon an.

High-Frequency Shield Grounding Metòd

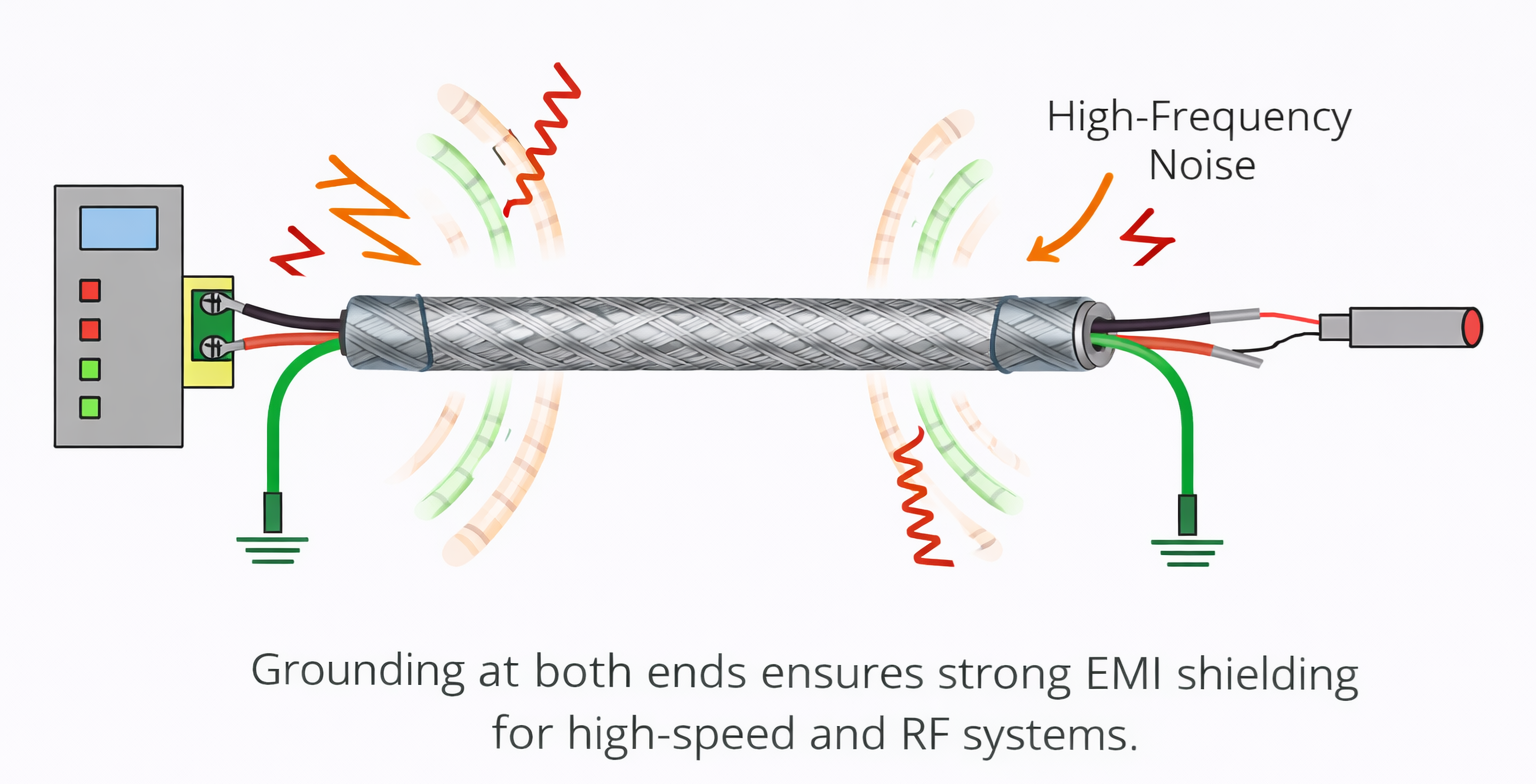

Figi 3. High-Frequency Shield Grounding Metòd

High-frekans plak pwotèj tè se yon teknik ki itilize pou kontwole entèferans elektwomayetik nan sistèm opere nan frekans segondè.Nan frekans sa yo, bri konpòte yo yon fason diferan epi li ka byen fasil kouple nan câbles atravè jaden elektwomayetik.Pou abòde sa a, plak pwotèj la dwe chita nan plizyè pwen, tipikman nan tou de bout kab la.Sa a kreye yon chemen ki ba-enpedans ki pèmèt bri segondè-frekans yo dwe efektivman vide sou tè a.Kontrèman ak metòd ki ba-frekans, objektif la isit la se minimize enpedans olye ke anpeche bouk aktyèl yo.Apwòch sa a bon nan gwo vitès ak sistèm RF.

Tè nan tou de bout amelyore efikasite pwoteksyon pa diminye enpedans plak pwotèj la sou tout longè li yo.Nan frekans segondè yo, menm ti twou vid ki genyen oswa seksyon san tè ka aji tankou antèn, ki pèmèt bri antre oswa chape.Lè yo konekte tou de bout ak tè, plak pwotèj la fòme yon baryè kontinyèl kont entèferans.Metòd sa a amelyore repwesyon EMI ak asire pi bon kalite siyal nan anviwònman ki mande.Li se lajman ki itilize nan sistèm kominikasyon, liy done gwo vitès, ak aplikasyon RF.Aplikasyon apwopriye asire gwo pwoteksyon kont sous bri ekstèn.

Hybrid Shield Grounding Technique

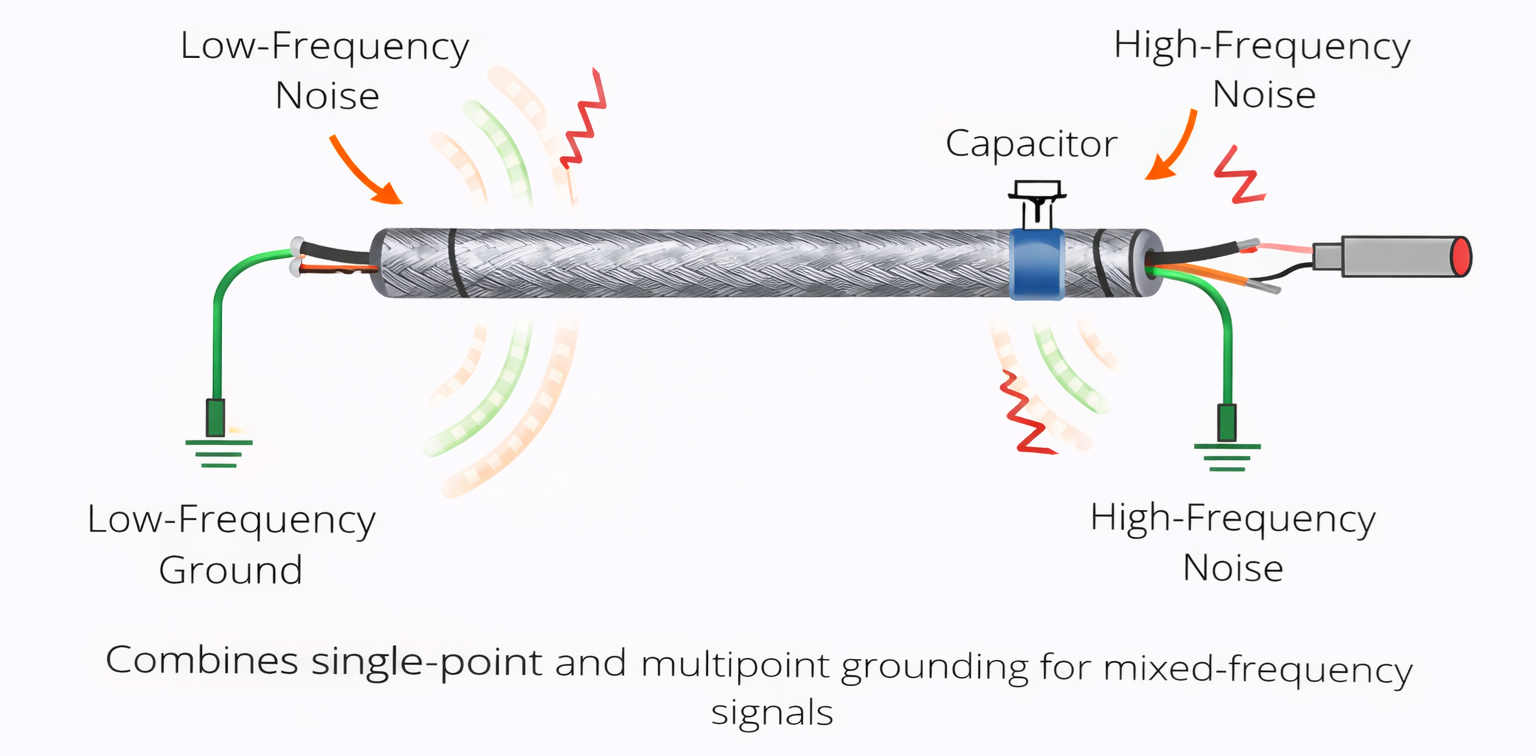

Figi 4. Hybrid Shield Grounding Technique

Tè ibrid plak pwotèj se yon metòd ki konbine yon sèl pwen ak miltipwen tè pou okipe sistèm ak siyal frekans melanje.Li itilize konpozan tankou kondansateur pou pèmèt bri wo-frekans pase nan tè pandan y ap bloke kouran ki ba-frekans.Apwòch sa a bay fleksibilite lè li adrese tou de entèferans ba-frekans ak segondè-frekans nan yon konsepsyon sèl.Pwoteksyon an ka dirèkteman atè nan yon bout pandan y ap konekte atravè yon kondansateur nan lòt bout la.Sa kreye yon chemen kontwole pou diferan kalite bri.Li se souvan itilize nan sistèm elektwonik konplèks.

Teknik sa a travay lè w separe fason diferan frekans kominike avèk plak pwotèj la.Siyal ki ba-frekans yo kontwole pa limite koneksyon tè, pandan y ap bri wo-frekans san danje redireksyon atravè chemen kapasitif.Kondansateur a aji kòm yon eleman frekans-depandan, ki pèmèt sèlman siyal segondè-frekans vle pase.Sa a ede kenbe estabilite siyal san yo pa prezante pwoblèm bouk tè.Tè ibrid itil nan sistèm kote tou de siyal analòg ak dijital yo prezan.Li ofri yon solisyon balanse pou amelyore konpatibilite elektwomayetik an jeneral.

Doub-kouch pwoteje kab tè

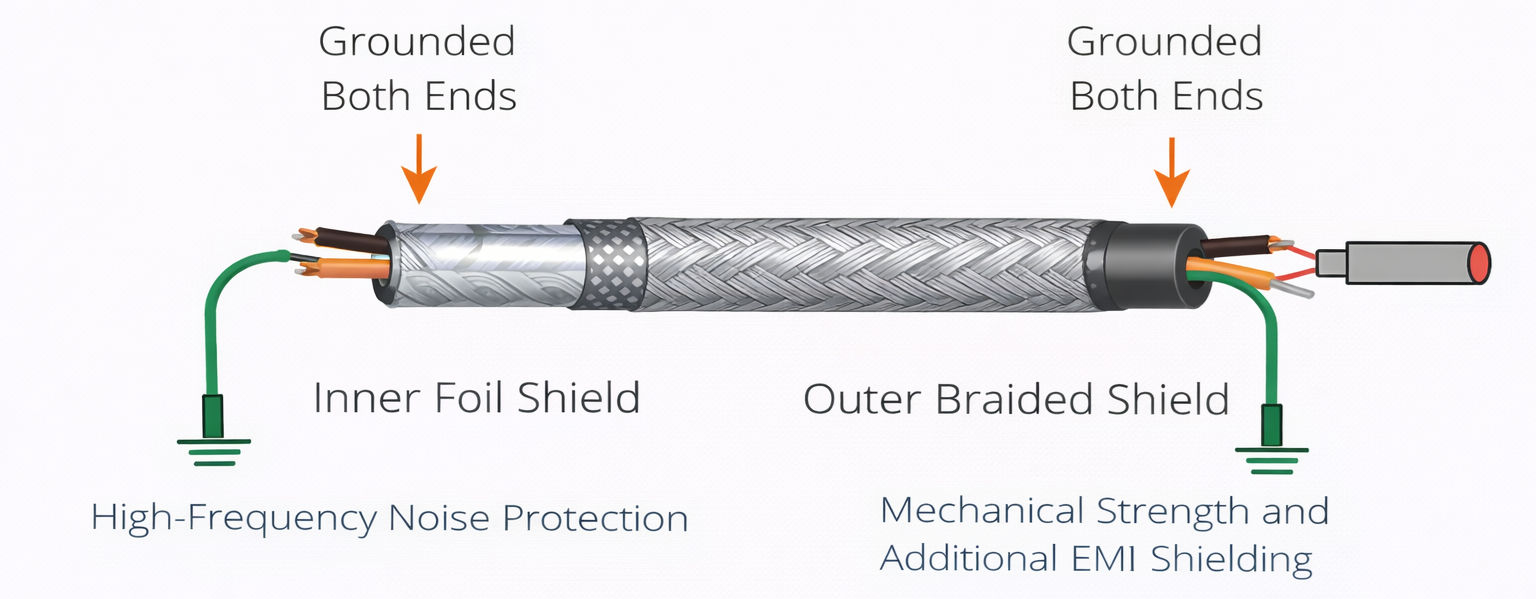

Figi 5. Double-Kouch pwoteje kab Grounding

Doub-kouch kouvwi kab tè refere a itilize nan câbles ak de kouch pwoteksyon separe, tipikman yon plak pwotèj papye enteryè ak yon plak pwotèj ekstèn trese.Chak kouch sèvi yon objektif diferan nan pwoteje siyal kont entèferans.Pwoteksyon enteryè a bay pwoteksyon bri segondè-frekans, pandan y ap plak pwotèj deyò a ofri fòs mekanik ak pwoteksyon EMI adisyonèl.Bon baz nan kouch sa yo enpòtan pou maksimize efikasite yo.Chak plak pwotèj yo ka mete atè yon fason diferan selon kondisyon sistèm lan.Metòd sa a souvan itilize nan aplikasyon pou pèfòmans segondè.

Nan anpil desen, plak pwotèj deyò a chita nan tou de bout pou bay gwo pwoteksyon EMI, pandan y ap pwoteksyon enteryè a ka chita nan yon bout pou evite kouran endezirab.Separasyon sa a ede kontwole kijan bri jere nan kab la.Estrikti doub kouch amelyore pèfòmans pwoteksyon atravè yon pakèt frekans.Li se souvan itilize nan sistèm sansib tankou aparèy medikal, ekipman kominikasyon, ak kontwòl endistriyèl.Bon baz asire tou de kouch travay ansanm san entèferans.Apwòch sa a amelyore fyab siyal ak diminye ekspoze bri.

Ki jan yo chwazi bon metòd la Terre pwoteksyon?

Chwazi bon metòd baz pwoteksyon an depann de frekans sistèm ou a ak anviwònman bri.

Premyèman, idantifye si sistèm ou an opere nan frekans ki ba oswa segondè.Sistèm ba-frekans anjeneral benefisye de yon sèl pwen tè, pandan y ap sistèm segondè-frekans mande pou baz miltipwen.Konprann diferans sa a ede evite pwoblèm pèfòmans.Etap sa a asire metòd la matche ak konpòtman siyal la.Li fòme fondasyon desizyon ou.

Apre sa, evalye ki kalite kab itilize nan sistèm ou an.Kab pwoteje yo varye nan konstriksyon, ki gen ladan konsepsyon sèl-kouch ak doub-kouch.Estrikti kab la afekte fason yo ta dwe aplike tè.Chwazi metòd ki kòrèk la asire efikasite pwoteksyon maksimòm.Etap sa a ede tou anpeche erè enstalasyon yo.Bon evalyasyon kab amelyore fyab sistèm jeneral.

Lè sa a, konsidere anviwònman baz sistèm lan.Tcheke pou diferans potansyèl ant pwen tè ​​ki ta ka prezante bri.Yon referans tè ki estab ak konsistan enpòtan pou pwoteksyon efikas.Sa a ede diminye entèferans epi kenbe bon jan kalite siyal.Kondisyon tè yo afekte dirèkteman pèfòmans.Evalyasyon atansyon evite pwoblèm nan lavni.

Apre sa, analize sous bri yo nan aplikasyon w lan.Detèmine si entèferans soti nan ekipman ekstèn, liy elektrik, oswa sikui entèn yo.Lè w konnen sous la ede w chwazi estrateji baz ki pi efikas.Etap sa a amelyore kontwòl EMI ak estabilite sistèm.Li ede tou nan optimize pèfòmans pwoteksyon.Idantifikasyon egzat mennen nan pi bon rezilta.

Apre sa, revize konpleksite sistèm ak kontrent konsepsyon.Gen kèk metòd ki mande eleman adisyonèl oswa planifikasyon layout atansyon.Chwazi yon metòd ki adapte konsepsyon ou san yo pa ajoute konpleksite nesesè.Sa a asire aplikasyon ak antretyen pi fasil.Senplisite souvan amelyore fyab.Balanse pèfòmans ak pratik.

Finalman, teste ak valide metòd ou chwazi a.Mezire pèfòmans sistèm apre yo fin aplike baz.Tcheke pou rediksyon bri ak estabilite siyal.Tès asire metòd la travay jan yo espere nan kondisyon yo.Li pèmèt tou ajisteman si sa nesesè.Verifikasyon nesesè pou reyalize rezilta optimal.

Erè komen nan Pwoteksyon Kouch Grounding

Evite erè komen nesesè pou pèfòmans pwoteksyon efikas.

• Mete tou de bout yo nan ba frekans san entansyonèlman

Sa a ka kreye bouk tè ki entwodui bri vle nan sistèm nan.Anpil desen neglije pwoblèm sa a, ki mennen ale nan bon jan kalite siyal degrade.Sa rive souvan lè desizyon baz yo pran san yo pa konsidere frekans.Planifikasyon atansyon ede anpeche pwoblèm sa a.

• Sèvi ak move pwen baz

Chwazi yon kote ki pa apwopriye pou fè tè ka diminye efikasite pwoteksyon.Si referans tè a enstab, bri ka pa byen redireksyon.Sa ka lakòz pèfòmans sistèm enkonsistan.Seleksyon bon pwen baz enpòtan.

• Pòv bon jan kalite koneksyon plak pwotèj

Koneksyon ki lach oswa enkonplè ka ogmante rezistans epi redwi efikasite pwoteksyon.Menm ti twou vid ki genyen yo ka pèmèt bri antre nan sistèm nan.Asire koneksyon solid ak kontinyèl amelyore pèfòmans.Bon jan kalite enstalasyon obligatwa.

• Inyore kalite kab ak estrikti

Diferan kab mande pou apwòch baz diferan.Aplike metòd la menm nan tout câbles ka mennen nan rezilta pòv.Konprann konsepsyon kab ede nan chwazi teknik ki kòrèk la.Sa a evite pwoblèm pèfòmans nesesè.

• Melanje siyal ak plak pwotèj lakou mal

Konbine rezon sa yo ka prezante bri nan sikui sansib.Chak gen yon wòl diferan epi yo ta dwe okipe separeman.Move melanje ka diminye fyab sistèm.Separasyon klè amelyore pèfòmans.

• Mank tès apre enstalasyon

Sote validation ka kite pwoblèm kache nan sistèm nan.San yo pa tès, li difisil pou konfime si baz la efikas.Sa ka mennen nan pwoblèm pèfòmans alontèm.Tès asire bon aplikasyon.

Aplikasyon pou Pwoteksyon Kouch Metòd Grounding

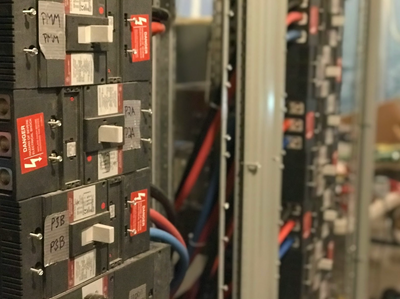

Figi 6. Panèl elektrik endistriyèl ak fil elektrik pwoteje

Metòd baz pwoteksyon yo lajman itilize atravè diferan endistri yo asire transmisyon siyal serye.

1. Sistèm Audio

Yo itilize baz plak pwotèj nan ekipman odyo pou anpeche hum ak bri.Li ede kenbe bon jan kalite son klè pa diminye entèferans.Bon baz asire transmisyon siyal ki estab.Sa a enpòtan nan tou de konfigirasyon odyo konsomatè ak pwofesyonèl.

2. RF ak Sistèm Kominikasyon

Sistèm segondè-frekans konte sou pwoteksyon efikas pou anpeche pèt siyal.Grounding ede kontwole entèferans elektwomayetik nan liy kominikasyon yo.Li asire transmisyon done serye.Sa a bon nan ekipman san fil ak rezo.

3. Sistèm kontwòl endistriyèl

Nan anviwònman endistriyèl, bri elektrik komen akòz machin lou.Tè plak pwotèj pwoteje siyal kontwòl kont entèferans.Li amelyore estabilite sistèm ak presizyon.Sa a enpòtan pou automatisation ak sistèm siveyans.

4. Ekipman Medikal

Aparèy medikal sansib mande pou siyal pwòp ak ki estab.Tè plak pwotèj ede anpeche entèferans ki ka afekte mezi yo.Li asire operasyon egzat nan zouti dyagnostik.Fyab se gwo nan aplikasyon pou swen sante.

5. Sistèm Transmisyon Done

Câbles done gwo vitès bezwen gwo pwoteksyon pou kenbe entegrite siyal.Grounding diminye bri ki ka lakòz erè done yo.Li sipòte kominikasyon ki estab ak rapid.Sa a se ekselan nan sistèm dijital modèn.

6. Sistèm distribisyon pouvwa

Yo itilize baz plak pwotèj pou kontwole bri nan liy elektrik ak ekipman yo.Li ede pwoteje eleman sansib kont twoub elektrik.Sa a amelyore efikasite sistèm ak sekirite.Bon baz se kle nan sistèm jesyon pouvwa.

Konklizyon

Pwoteksyon tè jwe yon wòl nan kenbe entegrite siyal pa dirije entèferans lwen sikui sansib.Metòd diferan, tankou yon sèl pwen, multipoint, ak tè ibrid, yo aplike ki baze sou frekans sistèm ak kondisyon konsepsyon.Seleksyon bon kab, estrateji baz, ak pratik enstalasyon siyifikativman afekte pèfòmans jeneral.Lè yo konprann prensip sa yo epi evite erè komen, sistèm yo ka reyalize operasyon serye ak rediksyon bri efikas.
