Silisyòm Fotonik Eksplike: Kijan Li Travay, Konpozan, Entegrasyon, ak Aplikasyon

Silisyòm fotonik pèmèt ou sèvi ak limyè olye de elektrisite pou deplase done andedan ak ant chips.Nan atik sa a, ou pral aprann ki sa li ye, ki jan li fonksyone, ak eleman kle yo ki fè li fonksyone.Ou pral eksplore tou diferan metòd entegrasyon, devlopman anbalaj, ak kote teknoloji sa a yo itilize.Nan fen a, ou pral konprann ki jan li ede amelyore vitès ak efikasite nan sistèm modèn yo.

Katalòg

1. Ki sa ki Silisyòm fotonik?
2. Konpozan Silisyòm fotonik
3. Ki jan yon Silisyòm fotonik travay?
4. Kalite Silisyòm Fotonik Entegrasyon Achitekti
5. Evolisyon Silisyòm fotonik anbalaj teknoloji
6. Avantaj Silisyòm fotonik
7. Defi Silisyòm fotonik
8. Aplikasyon Silisyòm fotonik
9. Silisyòm Photonics vs Elèktrik Interconnect vs Fib Optik
10. Konklizyon

Silicon Photonics Overview

Figi 1. Silisyòm Photonics Apèsi sou lekòl la

Ki sa ki Silisyòm fotonik?

Silisyòm fotonik se yon teknoloji ki sèvi ak limyè (foton) olye de elektrisite (elektron) pou transmèt done sou chips ki baze sou Silisyòm.Li pèmèt kominikasyon done gwo vitès nan gide siyal limyè atravè estrikti mikwoskopik ki fabrike lè l sèvi avèk pwosesis semi-conducteurs estanda.Kontrèman ak sistèm elektwonik tradisyonèl ki depann sou kouran elektrik, fotonik Silisyòm sèvi ak siyal optik, ki ka pote plis done ak mwens pèt siyal sou distans.Apwòch sa a pèmèt transfè done pi rapid ak pi efikas nan ak ant aparèy yo.Konsèp debaz la baze sou ranplase mouvman elèktron ak pwopagasyon foton, diminye limit ki gen rapò ak rezistans.Kòm yon rezilta, fotonik Silisyòm se lajman rekonèt kòm yon teknoloji kle pou pwochen jenerasyon sistèm kominikasyon gwo vitès.

Eleman Silisyòm fotonik

Silicon Photonic Components

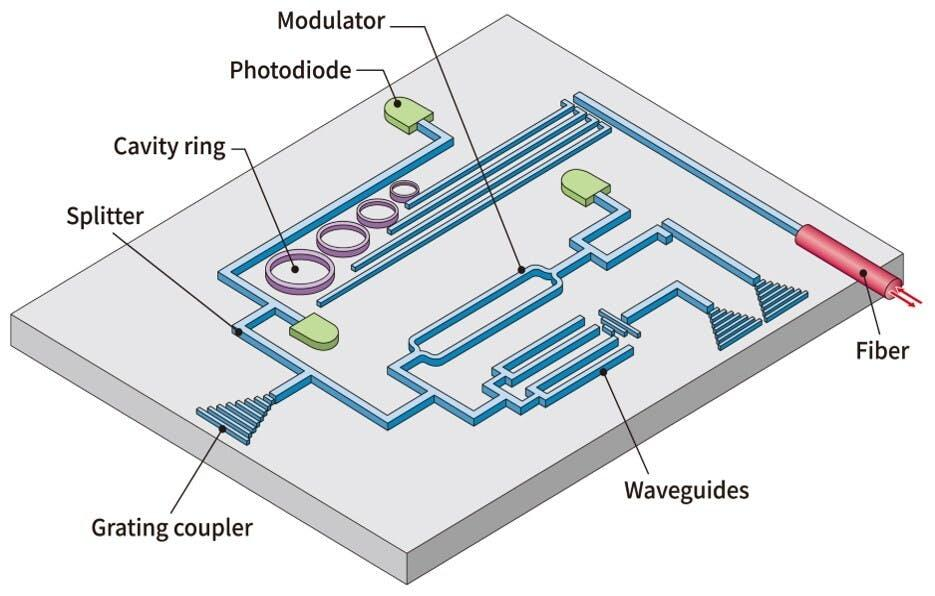

Figi 2. Silisyòm konpozan fotonik

Waveguides

Waveguides yo se estrikti ki gide siyal limyè atravè chip Silisyòm lan.Yo konfine ak dirije foton sou chemen predefini ak pèt minim.Estrikti sa yo anjeneral te fè soti nan Silisyòm akòz gwo endèks refraktif li yo.Yo fòme fondasyon an pou routage siyal optik nan sistèm nan.

Modilatè

Yon modulator kode done elektrik nan yon siyal optik pa chanje pwopriyete yo limyè.Li ka chanje entansite, faz, oswa frekans limyè pou reprezante done.Pwosesis sa a pèmèt enfòmasyon dijital yo dwe transmèt lè l sèvi avèk limyè.Li jwe yon wòl nan konvèti siyal elektrik nan fòm optik.

Fotodetektè (Photodyode)

Yon fotodetektè konvèti siyal limyè k ap rantre tounen nan siyal elektrik.Li detekte pouvwa optik ak jenere yon kouran elektrik korespondan.Sa a pèmèt sistèm nan entèprete done transmèt nan fen k ap resevwa a.Li enpòtan pou konplete pwosesis kominikasyon optik la.

Sous lazè

Lazè a jenere yon siyal limyè aderan ki itilize kòm konpayi asirans pou transmisyon done.Li bay yon sous optik ki estab ak gwo entansite.Limyè sa a sou fòm piki nan kous la fotonik Silisyòm.Li aji kòm pwen depa koule siyal optik la.

Griyaj kouple / fib kouple

Kouple konekte fib optik nan chip Silisyòm lan.Yo pèmèt transfè efikas nan limyè ant fib ekstèn ak gid ond sou-chip.Estrikti sa yo fèt pou matche ak mòd optik pou pèt minim.Yo sèvi kòm koòdone ant kominikasyon nivo chip ak sistèm nan nivo.

Splitter

Yon splitter divize yon sèl siyal optik nan plizyè chemen.Li pèmèt yon sèl siyal opinyon yo dwe distribye atravè chanèl diferan.Sa a itil pou transmisyon done paralèl oswa routage siyal.Li ede ogmante fleksibilite sistèm lan.

Resonator bag kavite

Yon bag kavite se yon estrikti ond sikilè ki itilize pou filtre oswa chwazi longèdonn espesifik.Li sipòte sonorite nan sèten frekans limyè.Sa a pèmèt kontwòl egzak nan siyal optik.Li se souvan itilize nan longèdonn filtraj ak modulation.

Ki jan yon Silisyòm fotonik travay?

Silicon Photonic Working Principle

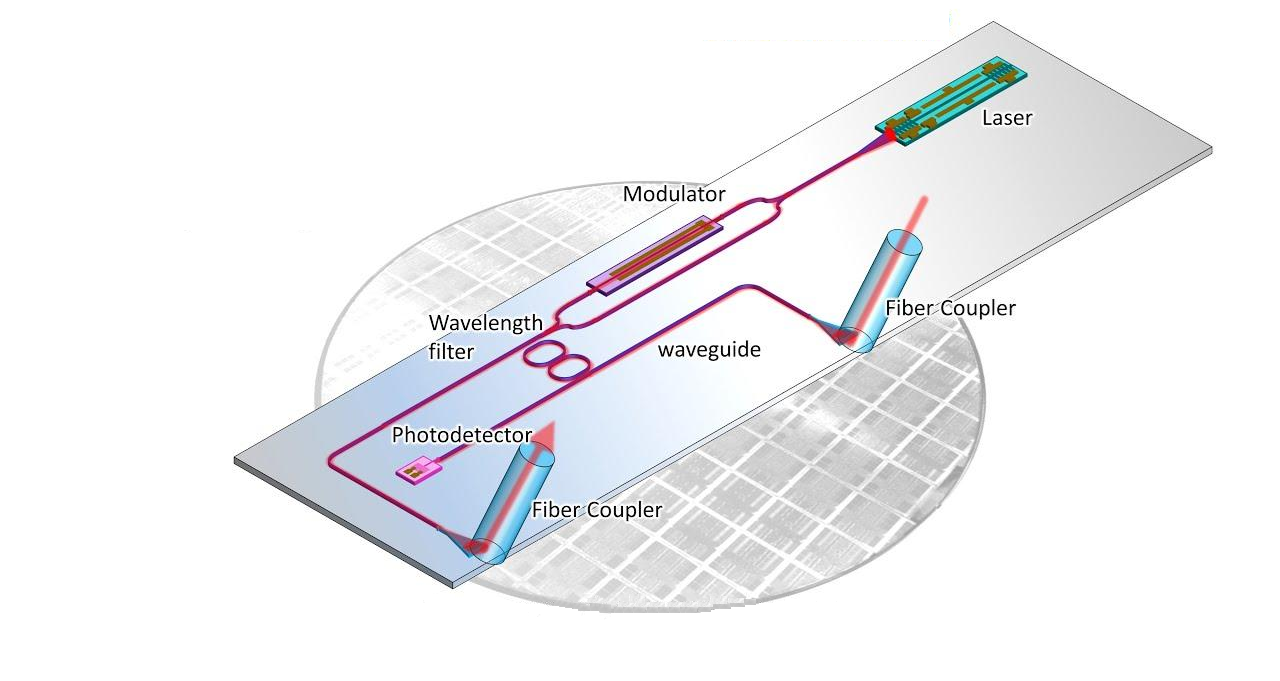

Figi 3. Prensip k ap travay Silisyòm fotonik

Silisyòm fotonik opere pa premye jenere yon siyal limyè ki aji kòm yon konpayi asirans pou done.Lè sa a, limyè sa a modifye pou reprezante enfòmasyon pa kode siyal elektrik nan fòm optik.Yon fwa kode, siyal optik la dirije atravè chemen mikwoskopik atravè chip la.Chemen sa yo pèmèt siyal la vwayaje avèk efikasite san rezistans tipikman yo jwenn nan sistèm elektrik yo.Pwosesis transmisyon an asire ke gwo kantite done ka deplase byen vit atravè distans kout oswa long.

Apre vwayaje nan chip la, siyal optik la rive nan fen k ap resevwa a kote li konvèti tounen nan yon siyal elektrik.Konvèsyon sa a pèmèt sistèm elektwonik yo trete done yo transmèt yo.Pwosesis la tout antye enplike nan yon koule kontinyèl soti nan jenerasyon limyè nan deteksyon siyal.Chak etap asire pèt siyal minimòm ak entegrite done segondè.Koule etap pa etap sa a pèmèt kominikasyon serye ak gwo vitès nan sistèm enfòmatik modèn yo.

Kalite Silisyòm Entegrasyon Fotonik Achitekti

Integration Architectures

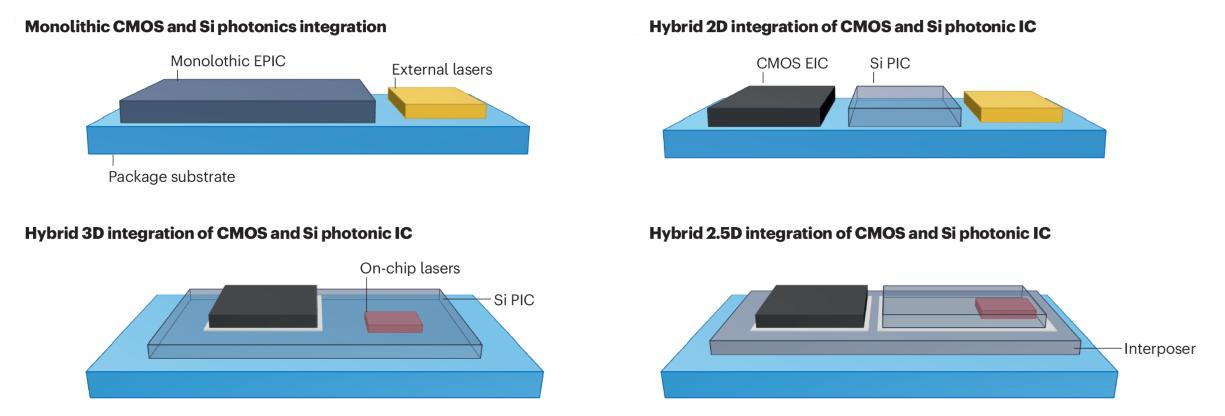

Figi 4. Achitekti Entegrasyon

Entegrasyon monolitik

Entegrasyon monolitik se yon apwòch konsepsyon kote konpozan fotonik ak elektwonik yo fabrike sou menm substra Silisyòm.Metòd sa a pèmèt tou de fonksyon optik ak elektrik yo coexist nan yon sèl chip.Pwosesis entegrasyon an itilize teknik estanda fabrikasyon CMOS-konpatib pou konstwi yon sistèm inifye.Li rezilta nan desen kontra enfòmèl ant ak chemen siyal byen entegre.Layout la souvan montre rejyon optik ak elektwonik pataje menm kouch debaz la.Apwòch sa a senplifye entèkoneksyon nan chip nan tèt li.Li se souvan itilize pou sikui entegre fotonik trè entegre.

Entegrasyon 2D ibrid

Entegrasyon Hybrid 2D refere a mete chips fotonik ak elektwonik kòt a kòt sou menm plan an.Chak chip fabrike separeman epi reyini ansanm sou yon substra pataje.Koneksyon elektrik konekte eleman yo atravè distans kout.Aranjman an tipikman montre mouri separe pozisyone youn akote lòt nan yon Layout plat.Estrikti sa a pèmèt fleksibilite nan konbine diferan teknoloji.Li sipòte tou optimize endepandan chak chip anvan entegrasyon.Se konsepsyon an lajman ki itilize nan sistèm fotonik modilè.

Entegrasyon 3D ibrid

Entegrasyon 3D ibrid enplike anpile eleman fotonik ak elektwonik vètikal nan plizyè kouch.Apwòch sa a ogmante dansite entegrasyon lè l sèvi avèk dimansyon vètikal la.Siyal yo ka vwayaje ant kouch atravè koneksyon vètikal.Estrikti a souvan montre chips kouch pozisyone youn sou lòt.Sa a pèmèt chemen siyal ki pi kout ak konsepsyon sistèm kontra enfòmèl ant.Li sipòte teknik anbalaj avanse pou sistèm pèfòmans-wo.Konfigirasyon an anpile se ideyal pou entegrasyon espas efikas.

Hybrid 2.5D Entegrasyon

Entegrasyon Hybrid 2.5D sèvi ak yon entèpòr pou konekte separe fotonik ak elektwonik mouri.Interposer la aji kòm yon kouch entèmedyè ki bay entèkoneksyon wo dansite.Konpozan yo mete sou tèt platfòm sa a olye yo konekte dirèkteman.Layout la tipikman montre mouri miltip monte sou yon estrikti baz pataje.Apwòch sa a pèmèt routage siyal efikas atravè sistèm nan.Li sipòte entegrasyon konplèks san plen vètikal anpile.Li se souvan itilize nan solisyon anbalaj avanse.

Evolisyon Silisyòm fotonik anbalaj teknoloji

Packaging Evolution

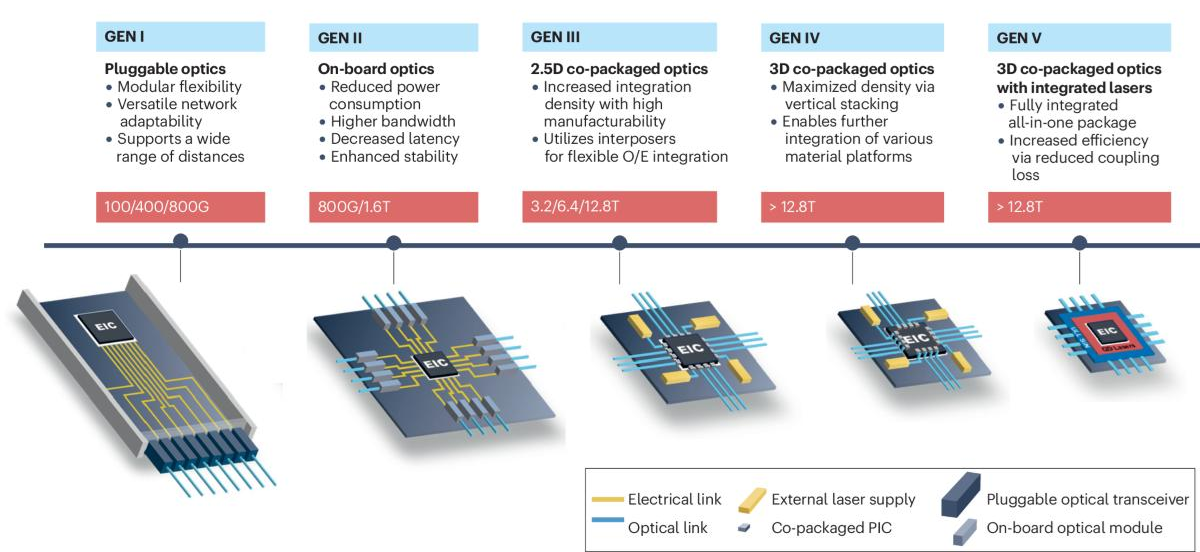

Figi 5. Evolisyon anbalaj

GEN I - Optik branche

Jenerasyon sa a itilize modil optik ekstèn ki konekte ak sistèm atravè entèfas estanda.Li bay fleksibilite nan deplwaman ak ranplasman fasil.Sistèm yo ka adapte yo ak kondisyon rezo diferan.Sepandan, koneksyon elektrik rete relativman lontan.Sa a limite efikasite ak ogmante konsomasyon pouvwa.

GEN II - Optik On-Board

Konpozan optik yo deplase pi pre inite pwosesis la sou tablo a.Sa a diminye longè tras elektrik ak amelyore entegrite siyal.Li pèmèt pi gwo bandwidth ak pi ba kominikasyon latansi.Konsomasyon pouvwa redwi konpare ak solisyon branche.Pèfòmans sistèm vin pi estab ak efikas.

GEN III - 2.5D ko-pake optik

Etap sa a entwodui entegrasyon pi sere lè l sèvi avèk desen ki baze sou entèpòr.Konpozan optik ak elektwonik yo pake ansanm nan yon estrikti kontra enfòmèl ant.Li pèmèt pi wo dansite done ak amelyore routage siyal.Bandwidth kontinye echèl anpil.Jenerasyon sa a sipòte kondisyon avanse sant done.

GEN IV - Optik 3D ki pakè ansanm

Vètikal anpile prezante pou maksimize dansite entegrasyon.Plizyè kouch eleman yo konbine nan yon sèl pake.Sa a pèmèt chemen kominikasyon ki pi kout ak pi wo efikasite.Li sipòte entegrasyon diferan platfòm materyèl.Pèfòmans amelyore anpil pou sistèm gwo vitès.

GEN V - Fotonik totalman entegre

Jenerasyon sa a reyalize entegrasyon konplè nan eleman optik ak elektwonik.Lazè ak eleman fotonik yo entegre nan pake a.Li diminye pèt kouple ak amelyore efikasite.Sistèm nan vin trè kontra enfòmèl ant ak optimize.Li reprezante direksyon nan lavni nan anbalaj fotonik Silisyòm.

Avantaj nan Silisyòm fotonik

• Gwo vitès transmisyon done pou sistèm enfòmatik modèn

• Sipòte Pleasant trè wo pou gwo kantite travay done

• Konsomasyon pouvwa pi ba konpare ak entèrkonèksyon elektrik

• Redwi pèt siyal sou distans ki long

• Entegrasyon chip konpak ak évolutive

• Konpatib ak pwosesis manifakti CMOS ki egziste deja

• Pèmèt kominikasyon pi rapid nan sant done ak sistèm AI

Defi nan fotonik Silisyòm

• Entegrasyon difisil nan sous lazè efikas sou-chip

• Segondè pri fabrikasyon ak anbalaj

• Pwoblèm jesyon tèmik akòz sansiblite chalè

• Konplèks aliyman obligatwa pou kouple optik

• Konpleksite konsepsyon nan entegrasyon gwo echèl

• Limite konpatibilite materyèl pou sèten konpozan

Aplikasyon Silisyòm fotonik

1. Done Sant

Silisyòm fotonik pèmèt transfè done gwo vitès ant serveurs ak sistèm depo.Li sipòte gwo echèl enfrastrikti nwaj informatique.Koneksyon optik diminye latansi ak konsomasyon pouvwa.Sa a amelyore efikasite sistèm jeneral.

2. Sistèm entèlijans atifisyèl (AI).

Chaj travay AI mande pou mouvman done rapid ant processeurs.Silisyòm fotonik bay gwo Pleasant pou pwosesis paralèl.Li sipòte manyen done nan modèl aprantisaj machin.Sa a amelyore pèfòmans enfòmatik.

3. Telekominikasyon

Yo itilize li nan rezo kominikasyon fib-optik pou transmisyon done longdistans.Silisyòm fotonik amelyore kalite siyal ak kapasite Pleasant.Li sipòte entènèt gwo vitès ak enfrastrikti 5G.Sa pèmèt kominikasyon mondyal serye.

4. High-Performance Computing (HPC)

Sistèm HPC yo benefisye de koneksyon pi rapid ant processeurs.Silisyòm fotonik diminye kou boutèy kominikasyon.Li sipòte simulation gwo echèl ak informatique syantifik.Sa a amelyore efikasite pwosesis la.

5. Deteksyon ak D

Silisyòm fotonik yo itilize nan detèktè optik pou detekte chanjman nan anviwònman an.Li pèmèt mezi presi nan siyal limyè.Aplikasyon yo enkli dyagnostik medikal ak siveyans anviwònman an.Sa a amelyore presizyon ak sansiblite.

6. Elektwonik Konsomatè

Li se de pli zan pli itilize nan aparèy avanse ki mande rapid transfè done.Silisyòm fotonik sipòte ekspozisyon wo rezolisyon ak sistèm AR/VR.Li pèmèt konsepsyon kontra enfòmèl ant ak efikas.Sa a amelyore eksperyans itilizatè.

Silisyòm Fotonik vs Elèktrik Interconnect vs Fib Optik

Karakteristik
Silisyòm Fotonik
Elektrik Entèkonekte
Fib optik
Kalite siyal
Optik (sou chip, ~ 1310-1550 nm)
Elektrik (tras kwiv)
optik (fib, ~1310–1550 nm)
To Done (pou chak liy)
25-200 Gbps
10-112 Gbps
100-800+ Gbps
Total Bandwidth
> 1 Tbps pou chak chip
<1 Tbps (limite pa PCB)
> 10 Tbps (WDM sistèm)
Enèji pou chak Bit
~1–5 pJ/bit
~10-50 pJ/bit
~5-20 pJ/bit
Pèt siyal
~ 0.1-1 dB / cm (sou chip)
~5-20 dB/m (PCB gwo vitès)
~0.2 dB/km
Transmisyon Distans
mm a ~2 km
<1 m (wo vitès)
10 km pou > 1000 km
Entegrasyon Nivo
Chip-echèl (CMOS konpatib)
Nivo Konsèy (PCB tras)
Nivo sistèm (câbles fib)
Dansite chanèl
> 100 chanèl/chip
Limite pa espas routage
> 100 chanèl/fib (WDM)
Latansi
~1-10 ps/mm
~50-200 ps/cm
~ 5 μs/km
Jenerasyon Chalè
Ba (minimòm pèt rezistans)
Segondè (I²R pèt)
Trè ba
Anprint
<10 mm² (IC fotonik)
Gwo zòn PCB obligatwa
Fib ekstèn lyen
Design Konpleksite
Segondè (optik-elektrik ko-konsepsyon)
Ba–Modere
Modere
Ka Itilizasyon tipik
Chip-a-chip, sant done, akseleratè AI
CPU, memwa otobis, lyen PCB
Lontan telecom, rezo backbone
Évolutivité Limite
Limite pa kouple & anbalaj
Limite pa entegrite siyal
Limite pa dispèsyon & anplifikasyon

Konklizyon

Silisyòm fotonik voye done lè l sèvi avèk limyè, ki fè kominikasyon pi vit ak pi efikas pase siyal elektrik.Li travay atravè pati kle tankou ond, modulateur, lazè, ak fotodetektè ki okipe pwosesis siyal konplè a.Diferan konsepsyon ak metòd anbalaj ede amelyore pèfòmans ak fè sistèm yo plis kontra enfòmèl ant.Menm ak kèk defi, li lajman itilize nan sant done, AI, telecom, ak lòt aplikasyon pou gwo vitès.
