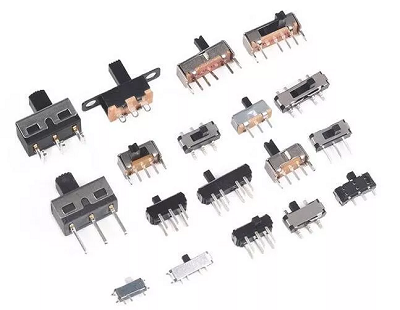

Figi 1. Glise switch

Ki sa ki se yon switch glise?

Yon switch glise se yon ti switch manyèl elektwomekanik yo itilize kontwole koule nan kouran elektrik nan yon sikwi.Li opere lè w deplase yon ti kurseur soti nan yon pozisyon nan yon lòt pou vire yon sikwi ON oswa OFF oswa chanje koneksyon li yo.Bouton glise yo souvan jwenn nan aparèy elektwonik, tablo sikwi, ak panno kontwòl paske yo se kontra enfòmèl ant ak fasil yo opere.Yo pèmèt manyèlman pèmèt oswa enfim pouvwa elektrik ak yon mouvman glisman senp.Akòz fyab yo ak konsepsyon senp, switch glise yo lajman ki itilize nan elektwonik konsomatè, kontwòl pouvwa, ak ti modil elektwonik.

Senbòl yon switch glise

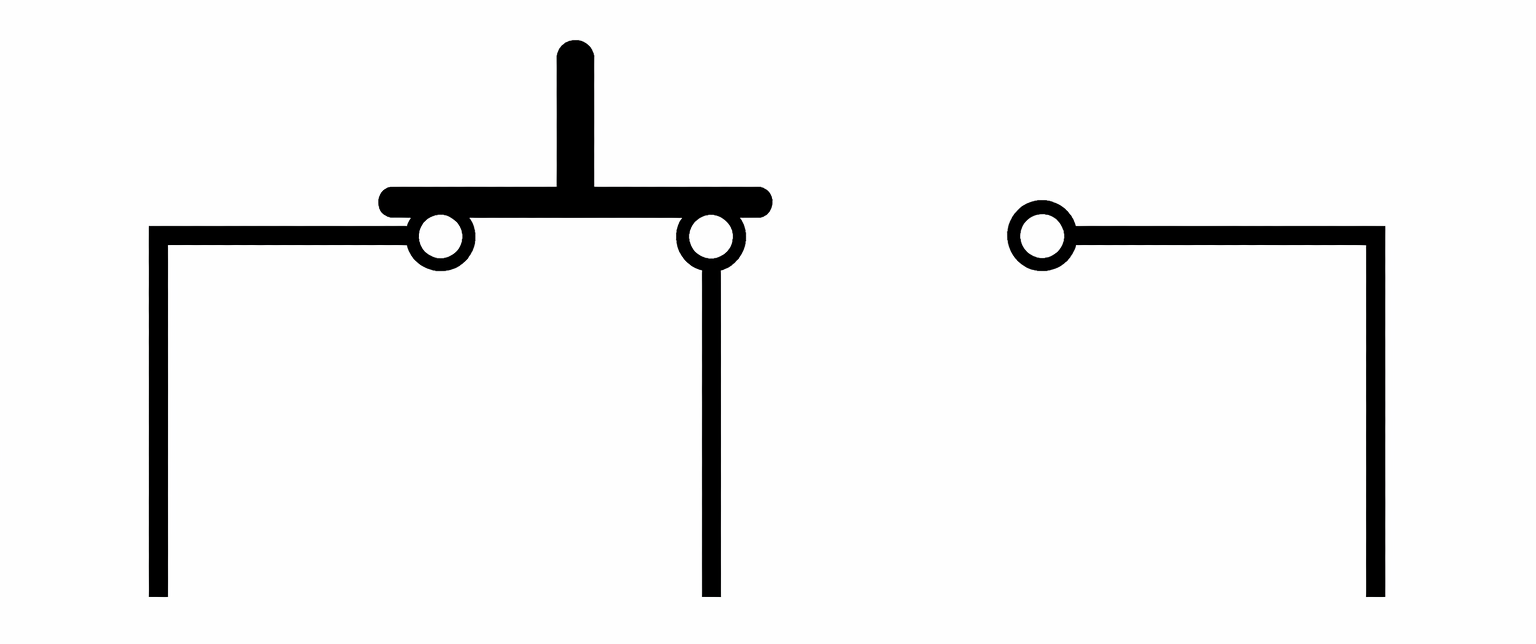

Figi 2. Senbòl glise switch

Nan chema elektrik, yon senbòl switch glise reprezante aparèy switch itilize pou louvri oswa fèmen yon sikwi elektrik.Senbòl la anjeneral konsiste de pwen koneksyon fiks ak yon liy mobil ki endike chemen an chanje ant tèminal yo.Dyagram sa a ede nou konprann kijan switch la konekte diferan pati nan yon sikwi.Senbòl egzak la ka varye yon ti kras selon konfigirasyon switch yo montre nan dyagram nan.Sèvi ak senbòl schematic estanda asire ke dyagram sikwi yo rete klè, konsistan, epi fasil pou entèprete pandan konsepsyon elektwonik ak depanaj.

Konstriksyon yon switch glise

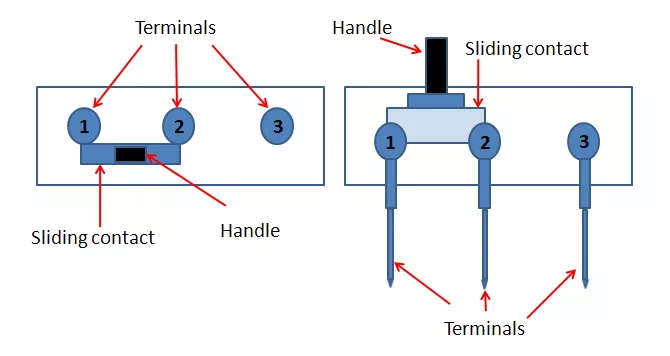

Figi 3. Konstriksyon yon switch glise

• Manch (Klisan)

Manch la se pati ekstèn nan switch la glise ki deplase ak yon dwèt.Anjeneral li fèt ak plastik oswa yon materyèl izolasyon dirab pou asire operasyon an sekirite manyèl.Manch la deplase orizontal sou yon chemen fiks pou repositionne kontak entèn yo andedan switch la.

• Kontak glisman (Kontak k ap deplase)

Kontak glisman an se moso kondiktif mobil ki tache ak mekanis kurseur la.Li se tipikman fè nan metal asire bon kontak elektrik ant tèminal.Eleman sa a fizikman deplase atravè diferan pwen kontak lè yo deplase kurseur la.

• Tèminal yo

Tèminal yo se broch metal ki konekte switch glise a nan yon sikwi elektrik.Yo pwolonje soti nan kò a nan switch la pou yo ka soude sou yon tablo sikwi enprime (PCB).Chak tèminal aji kòm yon pwen koneksyon ant switch la ak fil elektrik ekstèn nan kous la.

• Lojman

Lojman an se anvlòp la deyò ki fèmen ak pwoteje konpozan entèn yo nan switch la glise.Li se souvan te fè soti nan plastik oswa metal bay fòs mekanik ak izolasyon.Lojman an kenbe pati entèn yo aliyen ak pwoteje yo kont pousyè, domaj, ak entèferans ekstèn.

Prensip k ap travay nan yon switch glise

Prensip k ap travay nan yon switch glise baze sou mouvman an nan yon actuator glisman ki chanje koneksyon ki genyen ant kontak entèn yo.Lè ou pouse kurseur nan yon bò, kontak entèn la aliman ak yon tèminal espesifik andedan switch la.Aliyman sa a swa konplete chemen elektrik la oswa kraze koneksyon an depann sou pozisyon switch la.Si kontak la pon de tèminal, kouran elektrik ka koule nan kous la.Lè kurseur la deplase lwen pwen kontak la, chemen sikwi a koupe ak aktyèl sispann koule.Mouvman glisman senp sa a pèmèt switch la manyèlman kontwole eta elektrik yon sikwi.Akòz mekanis senp sa a, switch glise bay kontwòl manyèl serye nan anpil sistèm elektwonik.

Kalite switch glise

SPDT glise switch

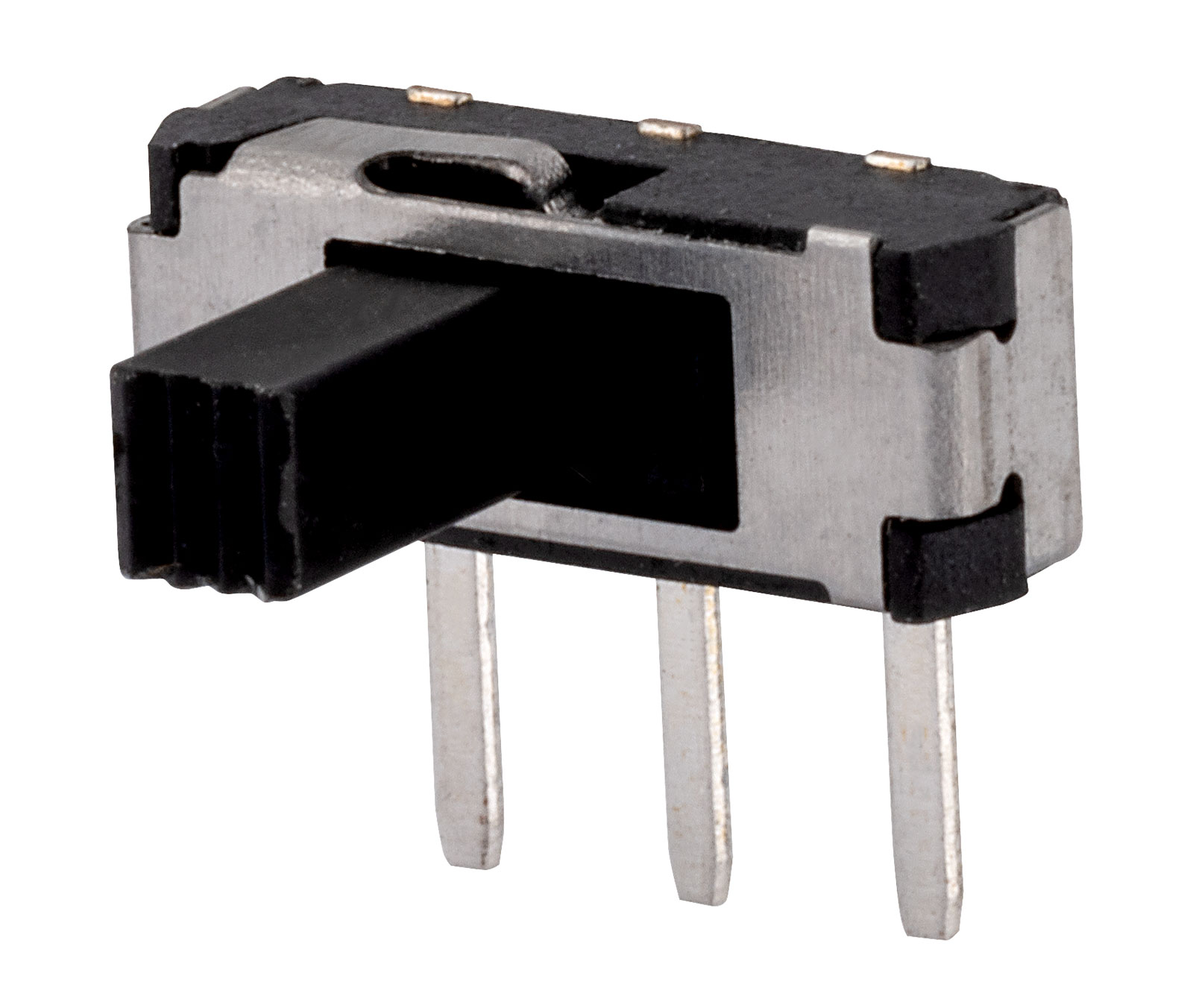

Figi 4. SPDT Slide Switch

Yon switch glise SPDT (Single Pole Double Throw) se yon switch ki konekte yon tèminal antre nan youn nan de tèminal pwodiksyon posib.Li gen yon sèl kontak k ap deplase ki ka glise ant de pwen koneksyon diferan.Lè kurseur a deplase nan yon pozisyon, tèminal la opinyon konekte ak premye tèminal pwodiksyon an.Lè kurseur la deplase nan lòt bò a, koneksyon an chanje nan tèminal pwodiksyon dezyèm lan.Aksyon chanjman sa a pèmèt yon sèl chemen sikwi yo dwe redireksyon ant de wout elektrik diferan.Konsepsyon yo montre nan figi a montre kijan actuator glisman an chanje koneksyon ant tèminal yo pandan li deplase.Akòz aranjman pou chanje senp sa a, switch glise SPDT yo souvan itilize pou siyal debaz oswa seleksyon sikwi.

SPST Slide switch

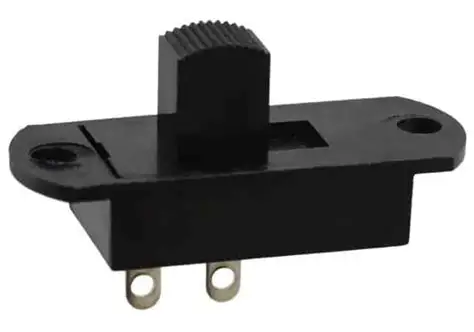

Figi 5. SPST Slide Switch

Yon switch glise SPST (Single Pole Single Throw) se kalite switch glise ki pi senp yo itilize pou kontwole yon sikwi elektrik sèl.Li gen yon sèl tèminal antre ak yon tèminal pwodiksyon ki swa konekte oswa dekonekte pa aksyon an glisman.Lè yo deplase kurseur la nan pozisyon ON, kontak entèn la konekte de tèminal yo ansanm.Lè kurseur la deplase nan pozisyon OFF, kontak la separe epi chemen elektrik la kase.Mekanis senp sa a aji kòm yon kontwòl debaz ON/OFF pou kouran elektrik.Estrikti yo montre nan figi a montre kouman kurseur la deplase ant de pozisyon pou kontwole koneksyon an.Paske nan senplisite li yo, switch la glise SPST lajman itilize pou fonksyon switch pouvwa senp.

DPST Slide switch

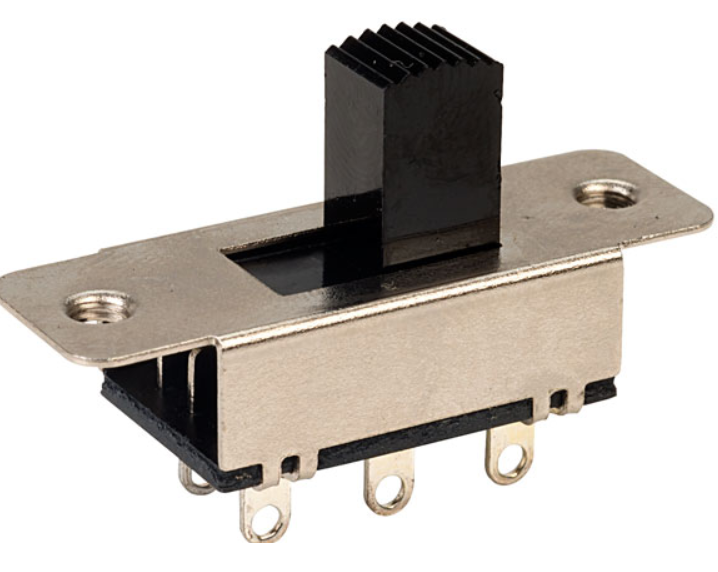

Figi 6. DPST Slide Switch

Yon switch glise DPST (Double Pole Single Throw) fèt pou kontwole de sikui endepandan an menm tan lè l sèvi avèk yon sèl aksyon glisman.Li gen de chemen switch entèn separe ki deplase ansanm lè yo opere kurseur la.Lè yo pouse kurseur la nan pozisyon ON, tou de sikui yo vin konekte ansanm.Lè li deplase nan pozisyon OFF, tou de koneksyon yo louvri an menm tan.Konsepsyon sa a pèmèt de liy elektrik yo dwe chanje ansanm ak yon sèl kontwòl manyèl.Konfigirasyon yo montre nan figi a reflete kijan yon mouvman glisman afekte de chemen switch entèn yo.Switch glise DPST yo souvan itilize lè de sikui yo dwe kontwole ansanm nan yon fason senkronize.

DPDT Slide switch

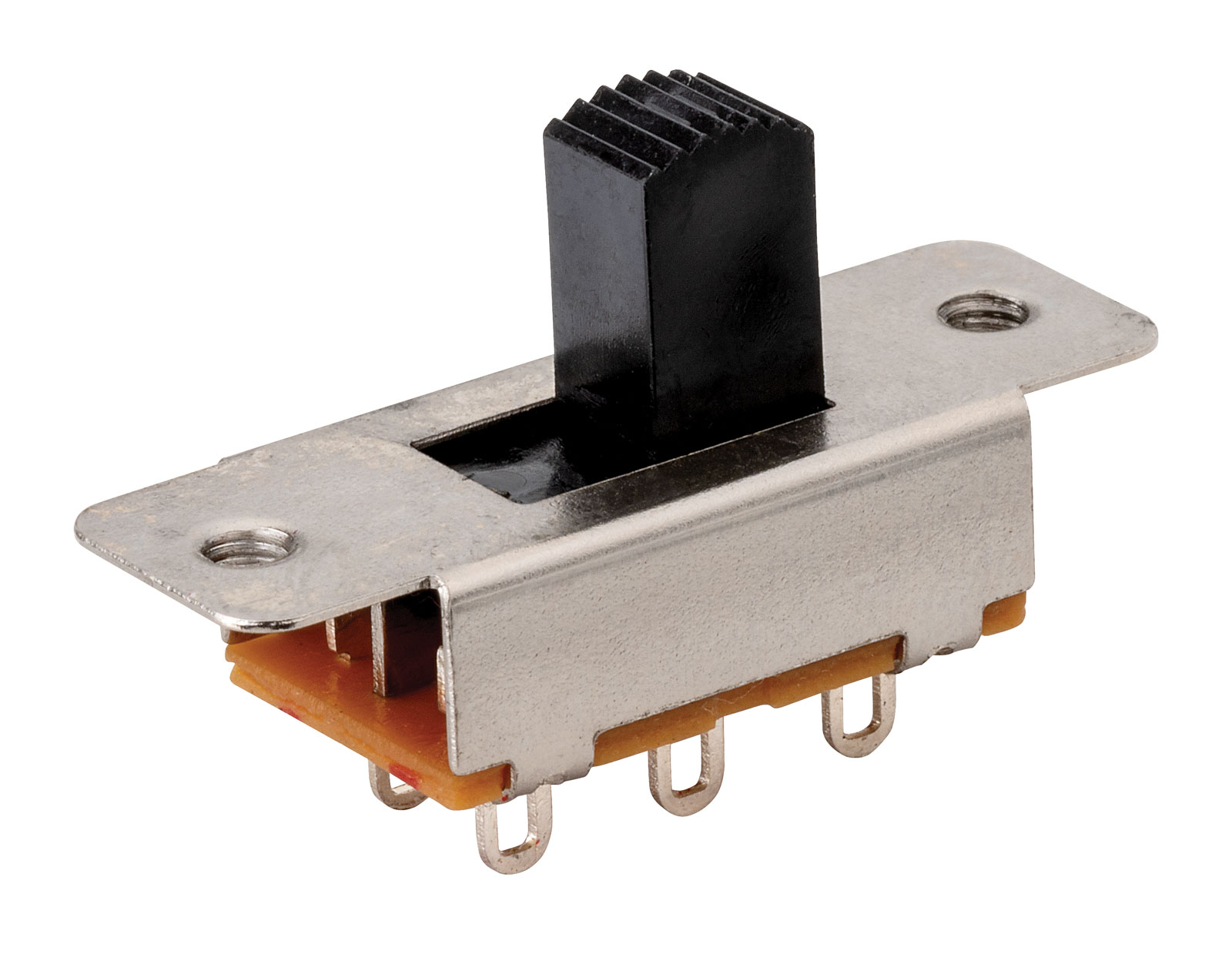

Figi 7. DPDT Slide Switch

Yon switch glise DPDT (Double Pole Double Throw) se yon aparèy switch ki ka kontwole de sikwi separe epi chanje chak youn ant de chemen pwodiksyon diferan.Li gen de poto, chak ak de pwen koneksyon posib.Lè kurseur la deplase, tou de sikwi chanje pozisyon koneksyon yo an menm tan.Sa a pèmèt chak sikwi altène ant de chemen tèminal diferan depann sou pozisyon nan kurseur.Estrikti switch ki montre nan figi a montre kouman plizyè tèminal yo ranje pou sipòte fonksyon doub switch sa a.Akòz kapasite sa a, yon switch glise DPDT bay kontwòl switch fleksib pou sikui ki mande de chanjman koneksyon similtane.

Espesifikasyon elektrik switch glise

Paramèt	Spesifikasyon
Rated Voltage	12 V - 50 V DC evalyasyon tipik pou ti switch PCB glise
Rating aktyèl	0.3 A - 3 A depann sou gwosè switch ak konsepsyon kontak
Kontakte Rezistans	≤ 20 mΩ tipik lè kontak yo fèmen
Rezistans izolasyon	≥ 100 MΩ nan 500 V DC
Dyelèktrik fòs	500 V - 1000 V AC pou 1 minit ant tèminal yo
Fonksyone Tanperati Range	-20 ° C a + 85 ° C ranje operasyon tipik
Lavi mekanik	10,000 - 50,000 sik chanje
Lavi elektrik	5,000 - 10,000 sik chanje anba chaj rated
Kalite tèminal	PCB pin-twou oswa tèminal lug soude
Kontakte Materyèl	Silver-plake alyaj kòb kwiv mete oswa kontak kwiv
Kontakte Rating	0.3 A nan 50 V DC oswa 3 A nan 12 V DC (evalyasyon komen)
Chanje fòs	100 gf - 300 gf fòs aksyon kurseur
Distans vwayaj	2 mm - 4 mm mouvman kurseur ant pozisyon
Materyèl izolasyon	Tèrmoplastik wo-tanperati (UL94 V-0 rated)
Espas tèminal	2.54 mm - 5.08 mm estanda PCB anplasman

Avantaj ak limit nan switch glise

Bouton glise yo itilize nan sikui elektwonik paske yo senp, bon mache, ak fasil yo sèvi ak, men yo tou gen kèk limit.

Avantaj nan switch glise

• Senp kontwòl manyèl fè switch glise fasil pou opere nan anpil aparèy elektwonik.

• Gwosè kontra enfòmèl ant pèmèt yo anfòm fasil sou ti tablo sikwi ak ekipman pòtab.

• Pri fabrikasyon ki ba fè yo ekonomik pou gwo echèl pwodwi elektwonik.

• Klè ON/OFF pozisyon bay estati chanje vizib.

• Estrikti mekanik serye asire pèfòmans switch ki estab nan sikui debaz yo.

• Fasil enstalasyon sou tablo sikwi enprime lè l sèvi avèk tèminal soude estanda.

Limitasyon switch glise

• Kontak mekanik yo ka mete deyò apre anpil sik switch.

• Vitès switch limite konpare ak switch elektwonik oswa solid-state.

• Ti gwosè ka fè operasyon manyèl difisil nan sèten desen.

• Pa apwopriye pou gwo pouvwa oswa segondè-kouran aplikasyon pou chanje.

• Ekspozisyon nan pousyè oswa imidite ka afekte fyab chanjman alontèm.

Aplikasyon pou glise switch

1. Elektwonik Konsomatè

Bouton glise yo souvan itilize nan ti elektwonik konsomatè tankou radyo, oratè, ak gadjèt elektwonik.Yo pèmèt manyèlman kontwole pouvwa oswa fonksyon debaz ak yon mouvman glisman senp.Gwosè kontra enfòmèl ant yo fè yo ideyal pou aparèy ki gen espas entèn limite.

2. Aparèy elektwonik pòtab

Anpil aparèy pòtab itilize switch glise pou kontwòl pouvwa oswa seleksyon mòd.Egzanp yo enkli elektwonik pòtatif, modil ki mache ak pil, ak ti aparèy kominikasyon.Bouton an bay yon pozisyon fizik klè ki endike si aparèy la ON oswa OFF.

3. Elektwonik jwèt

Glise switch yo lajman ki itilize nan jwèt ki mache ak pil pou kontwole pouvwa oswa aktive fonksyon son ak ekleraj.Yo ofri yon solisyon chanje senp ak dirab apwopriye pou repete itilizasyon manyèl.Ti gwosè yo tou adapte byen andedan kay jwèt kontra enfòmèl ant.

4. Panno kontwòl

Panno kontwòl endistriyèl oswa elektwonik pafwa gen ladan switch glise pou chwazi mòd opere oswa pèmèt sèten fonksyon.Chanjman an bay yon fason klè ak dirèk pou chanje anviwònman manyèlman.Operasyon senp li yo fè li fasil pou kontwole ekipman yo.

5. Brikoleur Elektwonik ak Pwototip

Bouton glise yo souvan itilize nan pwojè elektwonik, tablo pwototip, ak twous devlopman.Yo pèmèt manyèlman kontwole eta sikwi pandan tès ak eksperimantasyon.Estrikti senp yo fè yo fasil pou entegre nan desen elektwonik koutim.

6. Sikui seleksyon batri

Gen kèk sistèm elektwonik ki itilize switch glise pou konekte oswa dekonekte sous batri nan yon sikwi.Sa a pèmèt manyèlman jere sous pouvwa nan ti aparèy elektwonik.Aksyon an glisman bay yon fason senp pou kontwole koneksyon ki genyen ant liy elektrik yo.

Slide switch vs switch baskile vs switch pedal

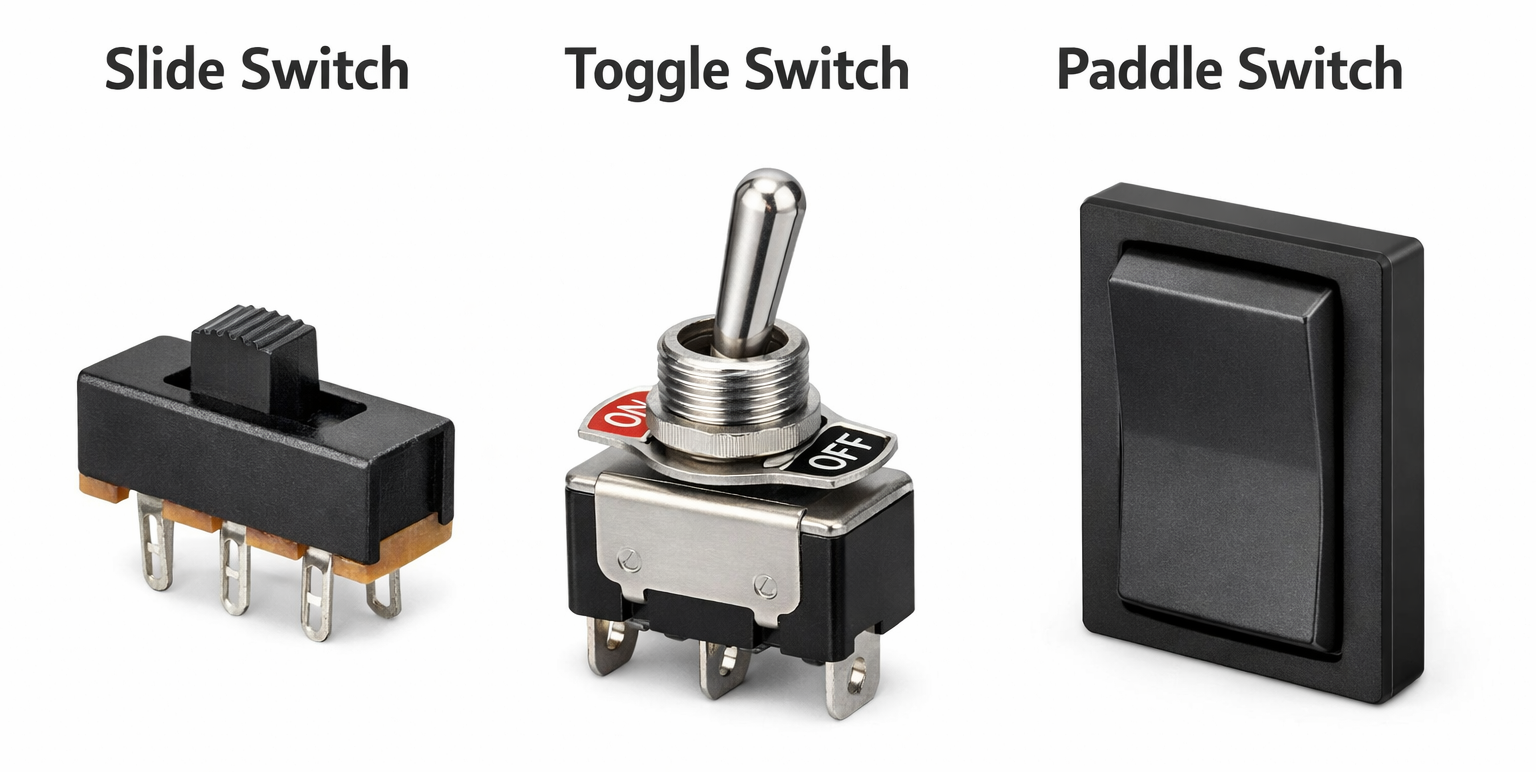

Figi 8. Bouton glise vs switch baskile vs switch pedal

Karakteristik	Glise switch	Bouton baskile	Paddle switch
Fonksyònman Metòd	Mouvman glisman	Mouvman baskile levye	Peze yon sifas plat plat
Entèaksyon itilizatè	Glise a goch oswa adwat	Flip levye monte oswa desann	Pouse pedal la
Konsepsyon mekanik	Kontra enfòmèl ant kurseur lineyè	Aktuateur ki baze sou levye	Gwo plat actuator
Mounting Style	PCB oswa panèl mòn	Panel mòn	Mi oswa panèl mòn
Gwosè	Ti ak kontra enfòmèl ant	Mwayen gwosè	Pi gwo konsepsyon
Endikatè Pozisyon Vizyèl	Klè pozisyon kurseur	Direksyon levye endike eta	Pozisyon pedal endike eta
Kontwòl tipik	Senp kontwòl sikwi	Awondisman chanje kontwòl	Kontwòl pouvwa pou ekleraj
Fasilite nan operasyon	Senp mouvman glisman	Mande levye baskile	Fasil operasyon pou laprès
Enstalasyon	Souvan soude nan PCB	Monte nan twou panèl	Enstale nan plak miray yo
Entegrasyon aparèy	Itilize andedan aparèy elektwonik	Itilize nan panno ekipman yo	Itilize nan sistèm kontwòl chanm yo
Kontwòl Precision	Apwopriye pou ti sikwi	Apwopriye pou sikui divès kalite	Ki fèt pou kontwòl manyèl chanm
Durability	Modere lavi mekanik	Anjeneral fò lavi mekanik	Ki fèt pou itilize souvan manyèl
Chanje Style	Mouvman switch lineyè	Mouvman levye wotasyon	Chanjman ki baze sou laprès
Anviwònman tipik	Elektwonik ak ti aparèy	Panno endistriyèl oswa ekipman	Kontwòl rezidansyèl oswa bilding
Konsepsyon vizyèl	Minim ak kontra enfòmèl ant	Mekanik ak ekspoze	Sifas modèn ak plat

Ki jan yo chwazi switch la glise dwa?

1. Detèmine Rating elektrik la

Premye etap la se tcheke vòltaj ki nesesè yo ak nivo aktyèl nan kous la kote switch la pral itilize.Chanjman glise chwazi a dwe gen evalyasyon elektrik ki sipòte valè sa yo san danje.Chwazi yon switch ak yon evalyasyon apwopriye ede anpeche surchof epi asire operasyon sikwi ki estab.

2. Chwazi Kalite Montaj apwopriye a

Glise switch yo disponib nan diferan estil aliye tankou PCB aliye oswa panèl aliye.Kalite aliye a ta dwe matche ak konsepsyon mekanik aparèy la oswa tablo sikwi.Bon aliye asire switch la anfòm byen ak fonksyone fyab pandan operasyon an.

3. Konsidere gwosè ak dimansyon switch la

Gwosè fizik switch glise a dwe matche ak espas ki disponib nan aparèy la.Ou ta dwe tcheke dimansyon switch la, espas tèminal, ak distans vwayaj kurseur.Yon switch ki byen gwosè asire enstalasyon lis ak operasyon konfòtab.

4. Tcheke Kantite poto ak jete ki nesesè yo

Diferan konfigirasyon switch glise bay opsyon koneksyon diferan pou sikui elektrik.Poto ki nesesè yo ak aranjman jete yo ta dwe matche ak fonksyon kontwòl sikwi entansyon an.Chwazi konfigirasyon kòrèk la asire switch la fè travay la vle chanje.

5. Evalye durability ak lavi mekanik

Evalyasyon lavi mekanik la endike konbyen sik switch switch glise a ka fè anvan mete rive.Aparèy ki mande pou chanje souvan ta dwe itilize switch ki fèt pou lavi mekanik pi long.Sa a ede kenbe pèfòmans serye sou itilizasyon pwolonje.

6. Konsidere Kondisyon Anviwònman yo

Faktè anviwònman tankou tanperati, imidite, ak pousyè ka afekte pèfòmans switch.Chwazi yon switch ki fèt pou anviwònman opere espere amelyore fyab alontèm.Sa a se espesyalman enpòtan pou aparèy yo itilize nan kondisyon difisil oswa deyò.

Konklizyon

Glise switch yo se aparèy ki senp epi serye ki itilize pou kontwole sikui elektrik ak yon mouvman glisman.Ti gwosè yo, pri ki ba, ak operasyon fasil fè yo komen nan anpil aparèy elektwonik ak tablo sikwi.Konprann pati yo, prensip k ap travay, kalite, ak espesifikasyon ede nan chwazi switch la dwa pou yon sikwi.Chwazi switch glise ki kòrèk la ki baze sou evalyasyon elektrik, gwosè, ak konfigirasyon asire kontwòl sikwi san danje epi efikas.
