Gid la konplè sou eleman elektwonik senbòl schematic

Gid sa a eksplike ki sa senbòl schematic yo ak ki jan yo te itilize yo montre eleman elektwonik nan dyagram sikwi.Ou pral aprann sou diferan kalite senbòl pou sous pouvwa, rezistans, kondansateur, tranzistò, motè, moun kap pale, ak anpil plis.Li kouvri tou règleman yo estanda (tankou IEC, ANSI, ak IPC) ki fè senbòl sa yo menm bagay la tou atravè mond lan.Si w ap ranje, bati, oswa aprann sou elektwonik, konnen senbòl sa yo ede ou konprann sikwi pi fasil.

Katalòg

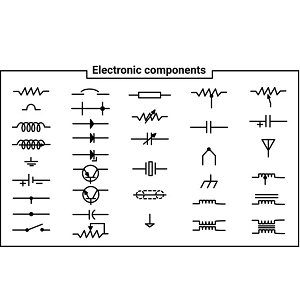

Ki sa ki se yon eleman elektwonik senbòl schematic?

Senbòl schematic yo senplifye reprezantasyon vizyèl yo itilize nan dyagram sikwi elektwonik.Olye ke yo montre aparans fizik konpozan yo, yo montre kijan eleman yo fonksyone epi konekte nan yon sistèm.Sa a senplifikasyon ede konsantre sou ki jan elektrisite ap koule ak ki jan eleman kominike, olye ke sou ki jan yo gade oswa yo bati.Objektif prensipal senbòl sa yo se pou vire sikwi konplèks nan dyagram ki pi fasil pou konprann epi travay avèk yo.Yon moun ki byen trase ka entèprete pa nenpòt moun ki, kèlkeswa background yo oswa kote yo.Lang inivèsèl sa a fè kolaborasyon ak depanaj pi efikas.

Sèvi ak ikon senbolik olye imaj diminye dezord vizyèl nan dyagram yo.Li mete aksan sou relasyon ki lojik ant pati ak sipòte konpreyansyon pi vit nan konsepsyon sikwi a.Pou egzanp, yon senbòl sèl ka reprezante yon relè tout oswa sikwi entegre.Sa a pèmèt yo konsantre sou konpòtman an jeneral sistèm lan olye ke yo pèdi nan detay yo konplike nan eleman endividyèl.Sa yo abstractions tou jwe yon wòl lè dyagnostik pwoblèm, planifikasyon amelyorasyon, oswa eksplike konpòtman sistèm bay lòt moun.Yo gen anpil valè nan sistèm dans oswa konplèks tankou contrôleur entegre oswa modil radyo-frekans.

Normalizasyon nan senbòl schematic

IEC 60617

Devlope ak konsève pa Komisyon Entènasyonal Electrotechnical (IEC), IEC 60617 se youn nan estanda entènasyonal ki pi konplè pou senbòl grafik yo itilize nan dyagram elektrik ak elektwonik.Li gen ladan dè milye de senbòl ofisyèl ki kouvri tout bagay soti nan rezistans ak kondansateur nan pi konplèks eleman elektwomekanik.Objektif la nan IEC 60617 se ankouraje yon inifòm lang vizyèl ki ka aplike globalman nan desen teknik.Li nan lajman adopte nan jaden sòti nan edikasyon ak konsepsyon nan manifakti ak antretyen.Aksè nan bibliyotèk la senbòl konplè bay nan yon baz done sou entènèt.Se baz done sa a regilyèman mete ajou reflete nouvo teknoloji ak pratik endistri en.

IEEE/ANSI 315 (1975)

Pibliye pa Enstiti a nan Enjenyè Elektrik ak Elektwonik (IEEE) an kolaborasyon ak Ameriken Nasyonal Nasyonal Enstiti a (ANSI), IEEE/ANSI 315 te ale-a estanda nan Amerik di Nò pou plizyè deseni.Premye lage nan lane 1975, li bay yon klè, ki konsistan nan senbòl pou dyagram elektrik ak elektwonik ak te jwe yon wòl nan mete edikasyon jeni ak dokiman teknik nan tout fen 20yèm syèk la.Malgre ke li te ofisyèlman retire nan 2019, li kontinye ap yon referans pou sistèm eritaj ak dokiman istorik.Anpil konte sou estanda sa a avèk presizyon entèprete epi kenbe ansyen oswa ki dire lontan sistèm yo.Enfliyans li se toujou evidan nan anpil zouti jeni ak liv.

IPC-2612-1

Pibliye pa IPC (Asosyasyon Konekte Elektwonik Endistri yo), IPC-2612-1 se yon estanda modèn ki adrese kreyasyon an ak aplikasyon nan senbòl grafik espesyalman nan anviwònman elektwonik konsepsyon automatisation (EDA).Kontrèman ak pi gran estanda ki te devlope ak men-desen oswa 2D CAD nan tèt ou, IPC-2612-1 se pwepare pou workflows yo dijital yo itilize nan ECAD jodi a (elektwonik òdinatè-Aided Design) tribin.Li bay konsèy detaye sou ki jan senbòl yo ta dwe konstwi, fòma, ak entegre nan bibliyotèk eleman, ki se valab pou ekip konsepsyon bati koutim oswa pati estanda pou enprime tablo sikwi (PCB) layout ak simulation.Pa amonize reprezantasyon an nan senbòl atravè tribin lojisyèl divès kalite, IPC-2612-1 ede diminye erè, amelyore kolaborasyon ekip, ak sipòte pwosesis manifakti pi efikas.

Senbòl ekipman pou pouvwa

Senbòl schematic sa yo reprezante diferan kalite sous pouvwa ki bay enèji elektrik nan yon kous.Konprann senbòl sa yo nesesè pou entèprete ak konsepsyon dyagram sikwi yo.

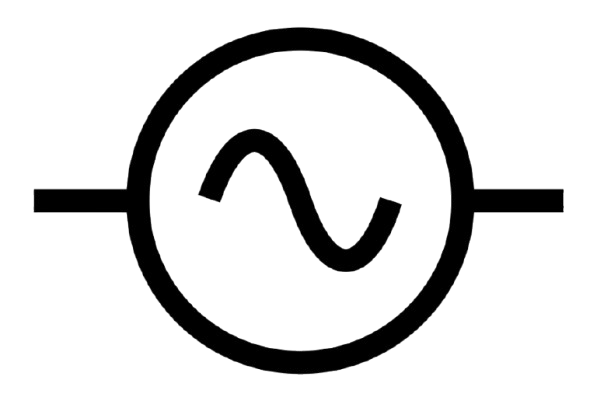

AC pouvwa sous

Senbòl pouvwa AC tipikman parèt tankou yon sèk ak yon vag sinis andedan oswa tou senpleman yon pè nan tèminal ki make "AC."Sa a reprezante yon sous altène aktyèl, kote direksyon koule ranvèse regilyèman anjeneral 50 oswa 60 fwa pou chak dezyèm, tou depann de rejyon an.Pouvwa AC se fòm estanda nan elektrisite apwovizyone pa konpayi sèvis piblik ak se souvan itilize nan kay, biznis, ak enstalasyon endistriyèl.Li nan ideyal pou transmèt pouvwa sou distans ki long akòz kapasite li yo dwe fasil transfòme nan tension diferan lè l sèvi avèk transformateur.

Figi 2. Senbòl ekipman pou pouvwa

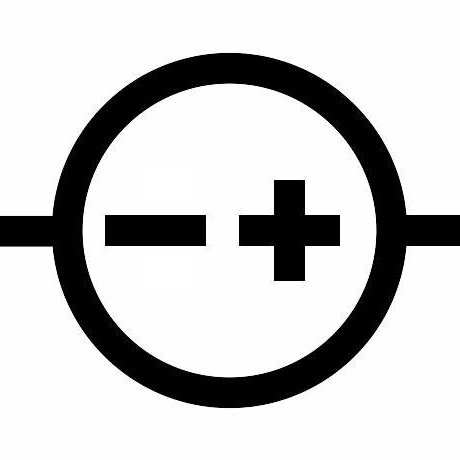

Sous pouvwa dc

Senbòl la pou yon sous pouvwa DC anjeneral karakteristik de liy paralèl, yon sèl pi lontan (pozitif) ak yon sèl pi kout (negatif).Nan kèk varyasyon, se yon flèch enkli ki endike ke vòltaj la se reglabl.Sa a ki kalite sous bay yon fiks, unidirectional koule nan chaj elektrik.DC pouvwa enpòtan nan elektwonik, espesyalman nan sikui ki mande yon nivo vòltaj ki konsistan.Li nan souvan apwovizyone pa cartes pouvwa, panno solè, ak founiti pouvwa reglemante yo itilize nan laboratwa ak prototip.

Figi 2. Senbòl sous DC

Pil

Se senbòl la batri ki konpoze de altène liy long ak kout, ki reprezante tèminal yo pozitif ak negatif nan youn oswa plis selil elèktrochimik.Senbòl sa a endike yon sous pouvwa endepandan DC ki estoke enèji chimikman.Pil yo bon pou elektwonik pòtab, tankou smartphones ak laptops, osi byen pou pouvwa backup nan sistèm tankou alam ak ekleraj ijans.Nimewo a nan senbòl selil yo itilize souvan koresponn ak nivo a vòltaj nan batri a, ak plis selil ki reprezante pi wo pwodiksyon vòltaj.

Figi 3. Senbòl batri/selil

Senbòl eleman pasif

Konpozan pasif yo se blòk bilding enpòtan nan sikwi elektrik ak elektwonik.Kontrèman ak eleman aktif (tankou tranzistò oswa diodes), konpozan pasif pa jenere pouvwa oswa anplifye siyal yo.Olye de sa, yo reponn a enèji elektrik ak enfliyanse ki jan siyal konpòte yo, souvan pa estoke oswa disip enèji.Isit la yo se kalite prensipal yo nan eleman pasif ak senbòl estanda sikwi yo:

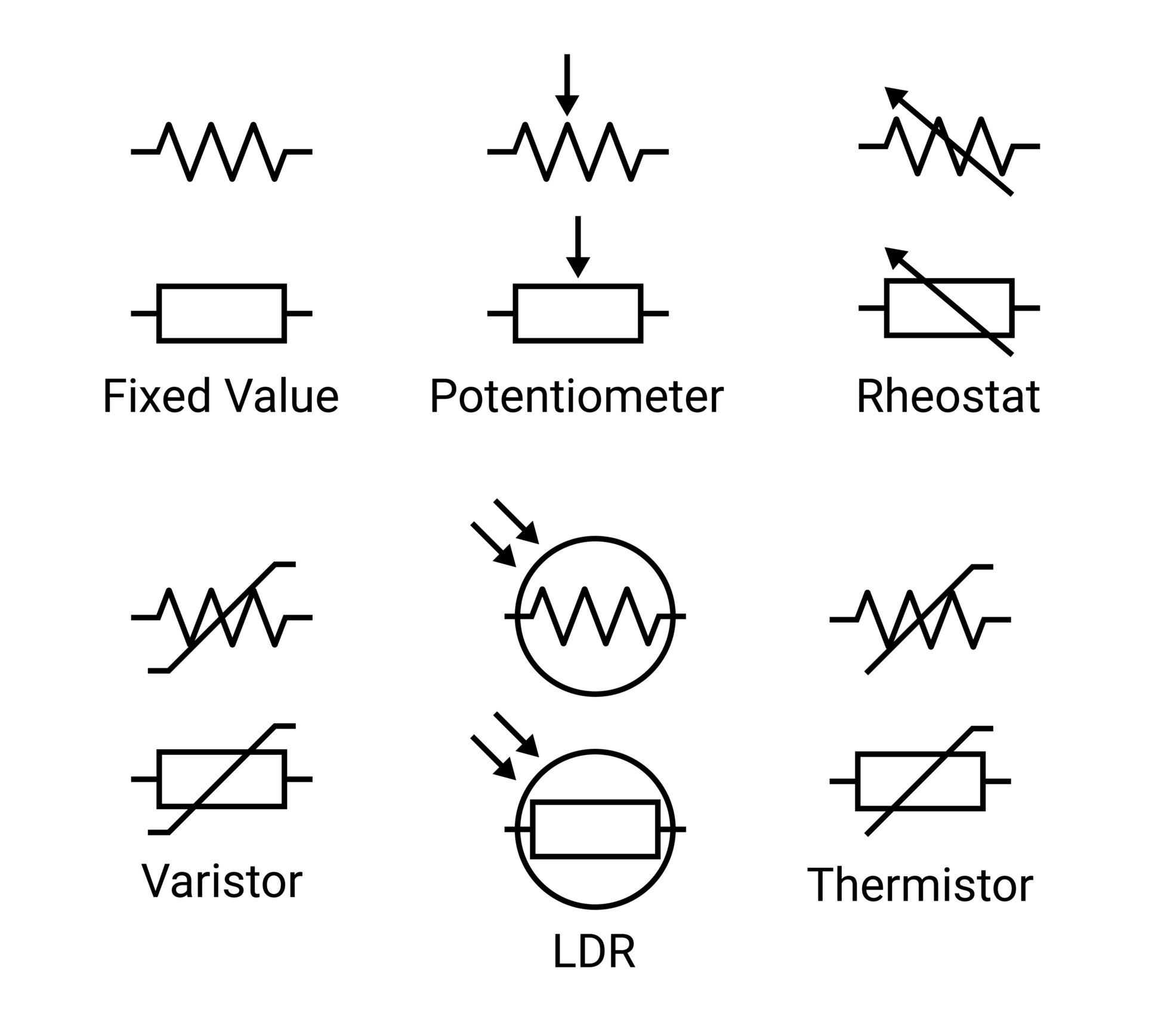

Rezistans

Rezistans yo se eleman ki limite oswa kontwole koule nan kouran elektrik nan yon kous.Kalite ki pi komen an se rezistans a fiks, tipikman reprezante pa yon liy zigzag oswa rektangilè, ki gen yon valè rezistans konstan.Rezistans varyab, tankou potansyomè ak rheostats, yo montre ak yon flèch atravè senbòl la rezisteur, ki endike ke ka rezistans yo dwe manyèlman ajiste.Rezistans espesyalize egziste tou, ki gen ladan tèrmis yo, ki se tanperati-sansib ak make ak yon liy dyagonal oswa flèch nan senbòl la;Chanjman rezistans yo nan repons a varyasyon tanperati a.Menm jan tou, fotoresistors ke yo rele tou rezistans limyè-depandan (LDRs) chanje rezistans yo ki baze sou entansite limyè ak yo souvan senbolize ak flèch montre nan direksyon rezisteur a endike fèk ap rantre limyè.Chak nan kalite rezistans sa yo jwe yon wòl inik nan reglemante aktyèl anba divès kalite kondisyon anviwònman oswa operasyonèl.

Figi 4. Rezistans senbòl

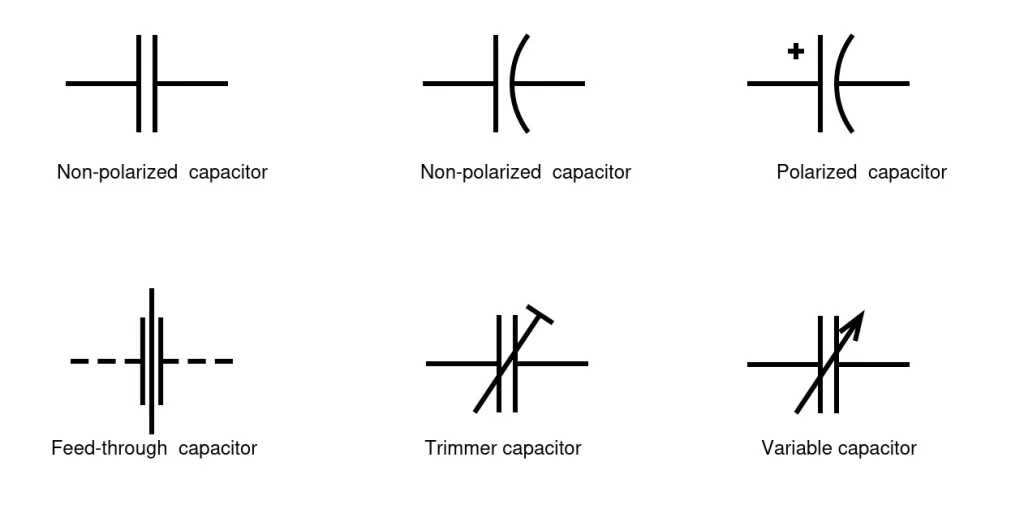

Kondansateur

Kondansateur yo se konpozan ki magazen ak lage enèji elektrik nan fòm lan nan yon jaden elektrik, jwe yon wòl nan distribisyon, filtraj, ak aplikasyon pou depo enèji.Kondansateur ki pa polarize, souvan yo itilize nan sikwi AC oswa kote polarite se pa yon enkyetid, yo reprezante nan dyagram sikwi pa de liy paralèl nan longè egal, senbolize plak yo.Nan contrast, polarize kondansateur, tankou elektwolitik oswa kalite tantal, gen yon polarite espesifik ak yo te itilize sitou nan sikwi DC;Senbòl yo prezante yon liy dwat ak yon liy koube oswa enkli yon siy plis yo endike tèminal la pozitif.Anplis de sa, kondansateur varyab, ki pèmèt pou ajisteman nan kapasite, yo montre ak yon flèch trase atravè oswa nan senbòl la CAPACITOR, reflete nati reglabl yo.

Figi 5. Senbòl CAPACITOR

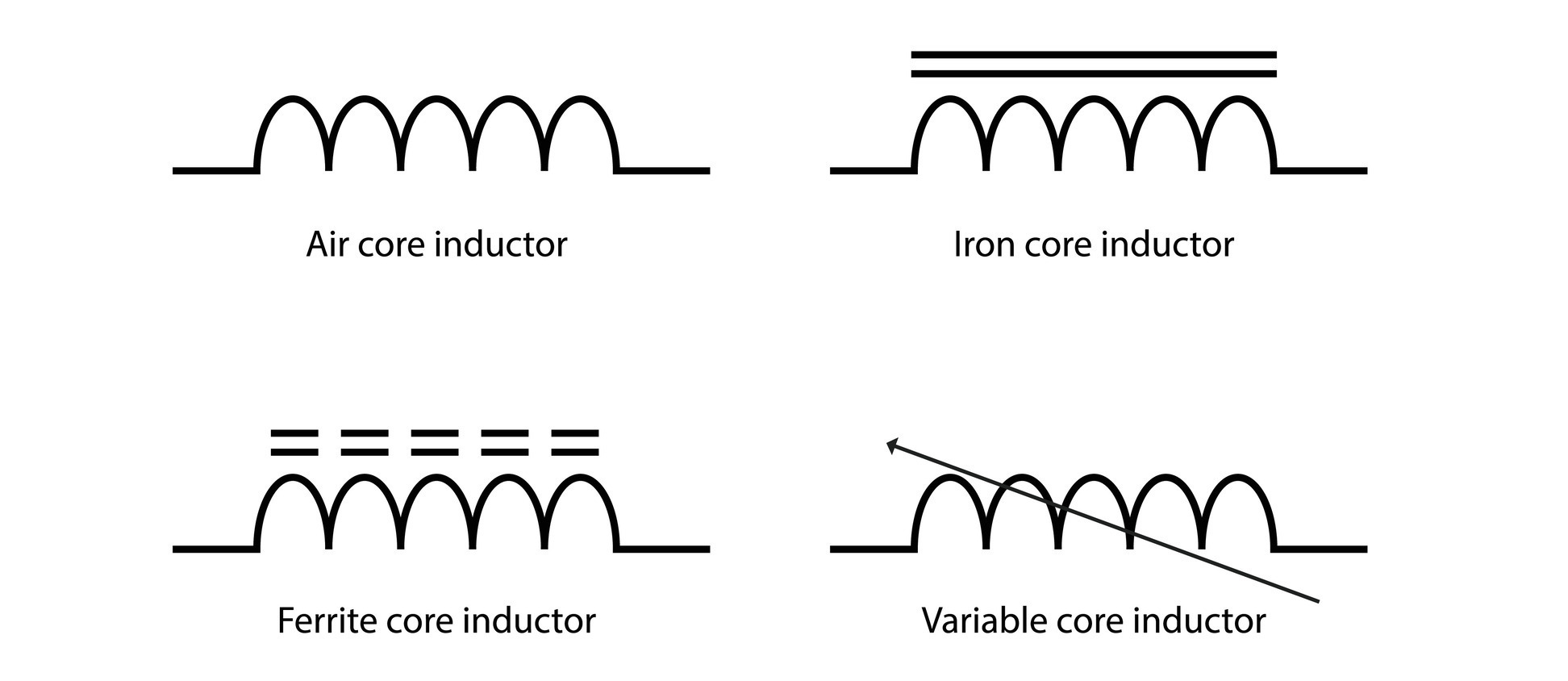

Enduktè

Endukteur yo se konpozan pasif ki magazen enèji nan yon jaden mayetik lè kouran elektrik ap koule nan yo.Fonksyon prensipal yo se reziste chanjman ki fèt nan aktyèl, ki fè yo espesyalman itil nan filtraj, akor, ak aplikasyon pou distribisyon.Nan dyagram sikwi, endukteur estanda yo reprezante pa yon seri de pasan oswa yon senbòl fil espiral.Lè endikatè a gen yon nwayo mayetik, souvan yo itilize pou ogmante enduktans, sa a yo montre ak liy oswa rektang tou pre oswa andedan bobin a, ki endike yon endikatè fè-nwayo.Inductors varyab, ki pèmèt enduktans la yo dwe ajiste, yo montre ak yon flèch pase nan bobin a, apre yon konvansyon menm jan yo itilize pou lòt eleman reglabl tankou rezistans varyab ak kondansateur.

Figi 6. Senbòl enduktè

Transformateur

Transformateur yo se konpozan pasif ki transfere enèji elektrik ant de oswa plis sikwi nan prensip la nan endiksyon elektwomayetik.Yo souvan itilize nan etap nivo vòltaj monte oswa desann nan distribisyon pouvwa ak izolasyon siyal.Nan dyagram schematic, transformateur yo tipikman reprezante pa de anwoulman endiktif mete kòt a kòt, souvan ak liy paralèl ant yo endike yon nwayo mayetik.Pwen oswa mak tou pre anwoulman yo ka itilize yo montre likidasyon polarite oswa relasyon faz.Style la ak nimewo nan bobin vire montre ka sijere si wi ou non transfòmatè a se configuré pou kite vòltaj monte oswa desann.Gen kèk transformateur tou prezante yon tiyo sant, yon koneksyon adisyonèl sou likidasyon prensipal la oswa segondè ki se itil nan sikwi ekipman pou pouvwa ak aplikasyon pou odyo kote rezilta vòltaj doub oswa divize faz obligatwa.

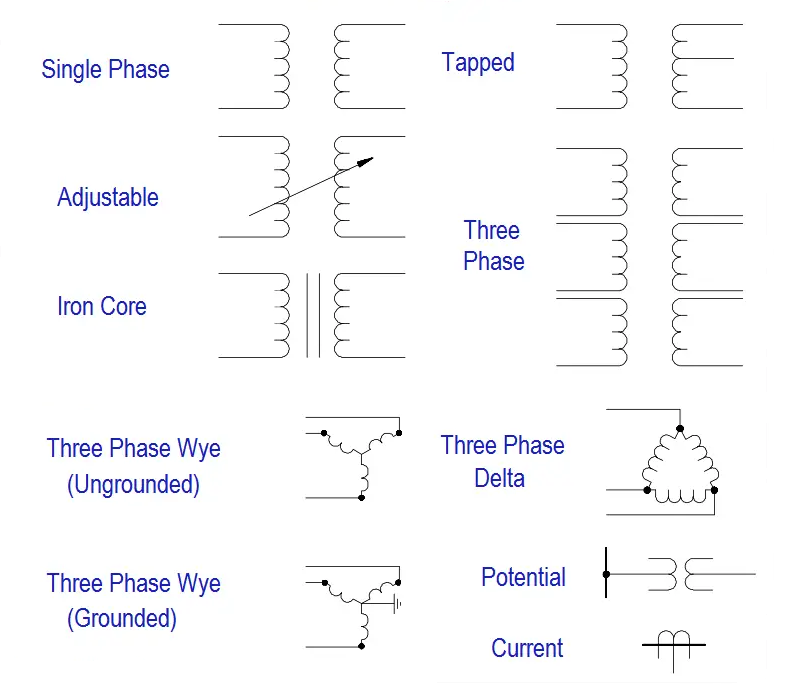

Figi 7. Transformateur senbòl

Senbòl aparèy semi -conducteurs

Figi 8. senbòl aparèy semi -conducteurs

Senbòl aparèy semi -conducteurs yo te itilize nan dyagram sikwi yo montre pati enpòtan ki kontwole elektrisite nan aparèy elektwonik.Pati sa yo yo rele "eleman aktif" paske yo ka chanje, dirije, oswa ranfòse siyal elektrik.Yo itilize yo nan prèske tout bagay elektwonik soti nan òdinatè ak telefòn nan limyè ak moun kap pale.Yon kalite komen se dyòd dyod la.Youn dyòd Pèmèt koule elektrisite nan yon sèl direksyon, kalite tankou yon lari yon sèl-fason.Sa a se itil pou chanje AC (altène aktyèl) nan DC (dirèk aktyèl), ki anpil aparèy bezwen.Gen diferan kalite diodes.Zener diodes ka kite elektrisite koule bak lè vòltaj la se wo ase, ki ede kontwòl vòltaj.Poul (limyè-emitting diodes) limyè moute lè elektrisite pase nan yo.Photodiodes kreye elektrisite lè yo santi limyè, ki fè yo itil nan detèktè.Yon redresman pon te fè nan kat diodes epi li se souvan yo itilize nan founiti pou pouvwa yo vire AC nan DC.

Yon lòt pati kle se tranzistò a. Transistors Ka aji tankou yon switch ki vin elektrisite sou yo ak sou, oswa yo ka fè siyal pi fò.Gen diferan kalite tranzistò, tankou NPN ak PNP (ki se kalite tranzistò bipolè), ak JFETs, ki fè yo kontwole pa vòltaj.Tranzistò yo te itilize nan prèske chak aparèy elektwonik epi yo espesyalman enpòtan nan òdinatè.Sikui entegre (ICS) se ti bato ki gen anpil ti pati elektwonik andedan yo.Nan yon dyagram, yo sanble rektang.Chips sa yo ka fè anpil travay, tou depann de sa ki anndan an.Gen kèk ICS yo se pòtay lojik, ki fè matematik debaz ak pran desizyon nan òdinatè.Lòt moun, tankou anplifikatè operasyonèl (OP-AMPS), yo te itilize ogmante fòs siyal oswa son kontwòl ak limyè nan aparèy.

Senbòl aparèy elèktromekanik

Konpozan elektwomekanik yo se aparèy ki konvèti enèji elektrik nan mouvman fizik, son, oswa lòt efè mekanik.Nan dyagram sikwi, eleman sa yo reprezante pa senbòl ofisyèl ki pa sèlman dekri ki kalite aparèy, men tou souvan endike kijan li aktive oswa konekte nan yon kous.Youn kansè se yon switch elektrik ki itilize yon elektwomay pou opere mekanikman youn oswa plis kouche nan kontak.Lè aktyèl ap koule nan bobin lan, li jenere yon jaden mayetik ki rale switch la fèmen oswa louvri.Senbòl relè tipikman montre bobin lan ak kontak yo ki koresponn lan, ki montre kouman relè a opere nan kous la.

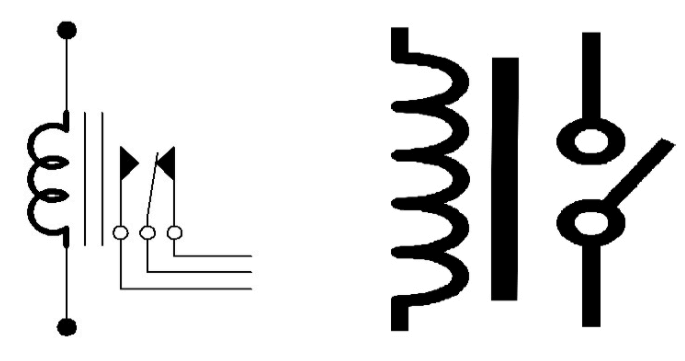

Figi 9. Senbòl relè nan sikwi elektrik

Motè Transfòme enèji elektrik nan mouvman Rotary, alimante nan yon pakèt domèn sistèm mekanik.Senbòl Awondisman pou motè souvan gen ladan lèt la "M" epi yo ka montre koneksyon pou pouvwa ak kontwòl, ki endike si motè a se AC oswa DC.Bistsers Pwodwi siyal ki ka tande lè yo aplike kouran elektrik la.Konpozan sa yo yo te itilize pou alèt, alam, oswa notifikasyon nan sistèm elektwonik.Senbòl schematic yo ka gen ladan liy vag oswa yon oratè stilize, ki reprezante fonksyon an son-pwodwi.Youn fisib se yon aparèy sekirite ki pwoteje sikwi elektrik ki soti nan survirent pa k ap fonn ak kraze koneksyon an lè aktyèl la depase yon papòt sèten.Senbòl fuzibl tipikman konpoze de yon ti rektang oswa yon liy ki gen yon bar santral, ki reprezante eleman nan kraze.Senbòl sa yo pa sèlman idantifye aparèy yo tèt yo, men tou bay endikasyon sou ki jan ak ki lè yo aktive nan kous la.Pou egzanp, yon senbòl relè ka montre yon liy kontwòl ki konekte nan yon switch, pandan y ap yon senbòl motè ta ka pè ak yon kondansateur oswa kous chofè.Konprann senbòl sa yo enpòtan pou entèprete ak konsepsyon chema fonksyonèl ak san danje elektwonik.

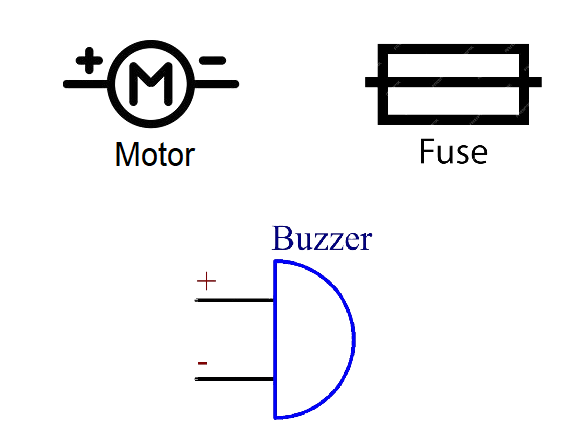

Figi 10. Senbòl motè, plon ak vibrer

Mezi ak senbòl dyagnostik

Senbòl sa yo reprezante enstriman yo souvan itilize pou obsève, mezire, ak dyagnostik konpòtman an nan sikwi elektrik ak elektwonik:

Voltmeters ak Amaters itilize pou mezire potansyèl elektrik (vòltaj) ak koule aktyèl, respektivman.Yon voltmètr tipikman konekte nan paralèl atravè yon eleman ki mezire vòltaj, pandan y ap yon amèt ki konekte nan seri ki mezire aktyèl nan yon kous.Zouti sa yo bon pou evalye pèfòmans sikwi ak idantifye defo.Galvanometers yo enstriman sansib ki fèt yo detekte ak mezire kouran piti anpil.Souvan yo itilize nan sistèm analòg, galvanometers ka endike direksyon aktyèl yo ak yo se eleman fondamantal nan ekspozisyon mèt analòg.Egzoskop Pèmèt vizyalizasyon nan siyal elektrik sou tan.Pa montre fòm vòltaj sou yon ekran, osiloskop ede analize konpòtman siyal, frekans, anplitid, ak distribisyon.Yo se gwo nan depanaj, analiz ond, ak entegrite siyal tès nan sikwi konplèks.

Figi 11. Voltmeters ak Ammeters senbòl

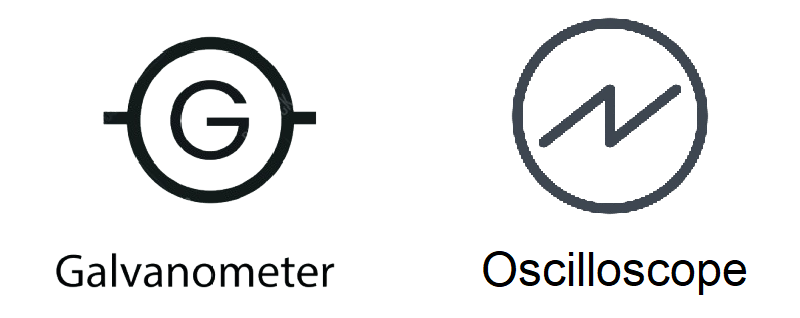

Figi 12. Galvanometer ak osiloskop senbòl

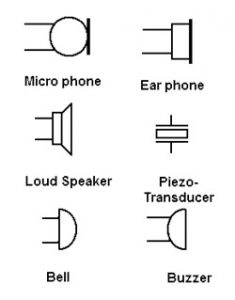

Audio ak kominikasyon senbòl

Senbòl sa yo souvan jwenn sou aparèy ki okipe transmisyon oswa resepsyon siyal odyo ak kominikasyon.Yo ede idantifye eleman kle ki enplike nan pwosesis son ak echanj siyal nan divès sistèm elektwonik.Mikwo yo reprezante konpozan ki kaptire vag son ak konvèti yo nan siyal elektrik.Mikwo yo bon nan aplikasyon tankou anrejistreman vwa, konférans videyo, ak sistèm son ap viv.Senbòl la sanble ak yon ti silenn vètikal oswa aparèy stilize pickup son.Oratè yo endike aparèy ki konvèti siyal elektrik yo tounen nan son ki ka tande.Yo te jwenn nan tout bagay soti nan telefòn mobil nan sistèm PA, moun kap pale jwe yon wòl nan fournir pwodiksyon odyo.Senbòl yo souvan sanble yon kòn oswa yon onn son stilize ki emèt nan yon bwat.Telecom ak RF (frekans radyo) pò idantifye pò yo itilize konekte aparèy kominikasyon, ki gen ladan telefòn, antèn, ak modil san fil.Yo sèvi kòm antre ak sòti pwen pou done ak siyal odyo nan branche ak sistèm kominikasyon san fil.Senbòl yo ka varye, men souvan gen ladan fòm ond oswa antèn simagri pou endike koule siyal.

Figi 13. Senbòl odyo ak kominikasyon

Lojik dijital ak senbòl koòdone

Lojik dijital ak senbòl koòdone yo se zouti enpòtan nan konsepsyon an ak entèpretasyon nan sikwi ki pwosesis done binè.Senbòl sa yo sèvi kòm yon steno vizyèl pou reprezante eleman yo ak wout ki nan sistèm dijital, patikilyèman nan sistèm entegre, kontwòl automatisation, ak tribin informatique.Lojik pòtay, tankou ak, oswa, ak XOR, fòme fondasyon an nan pran desizyon dijital pa fè operasyon espesifik lojik ki baze sou entrain binè.Yo itilize yo aplike lojik kontwòl, pwosesis siyal, ak koule done nan sikwi.Otobis yo ak bwat branch yo ede jere konpleksite nan routage siyal pa reprezante liy done gwoupe ak pèmèt distribisyon òganize nan siyal ant diferan pati nan yon sistèm.Eleman sa yo se gwo pou kenbe klè nan dyagram schematic ak asire efikas kominikasyon done.Potansyomètr, pandan y ap souvan ki asosye ak sikwi analòg, tou jwe yon wòl nan sistèm dijital pa pèmèt ajisteman manyèl nan nivo siyal, espesyalman nan senaryo kote opinyon analòg bezwen yo dwe entèprete nimerik.Ansanm, senbòl sa yo pa sèlman gide konstriksyon ak analiz sikwi dijital yo, men tou pèmèt kominikasyon klè nan tout domèn teknoloji.

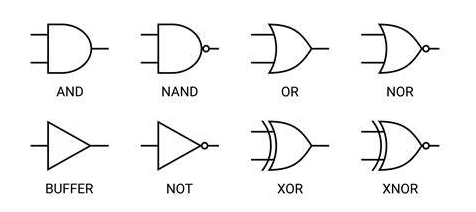

Figi 14. Senbòl pòtay lojik

Konklizyon

Senbòl schematic fè li pi fasil li, konsepsyon, ak ranje sikwi elektwonik.Yo tankou yon lang komen ke moun toupatou ka konprann, kèlkeswa sa peyi yo soti.Gid sa a montre kouman chak senbòl kanpe pou yon pati nan yon kous epi li ede ou konprann ki sa pati sa a fè.Lè ou konnen senbòl sa yo byen, ou ka bati pi bon sikui, rezoud pwoblèm pi vit, ak travay plis konfyans ak elektwonik.
