Konprann D Flip-flops: Travay, aplikasyon, ak avantaj

Gid sa a eksplike ki sa yon D flip-flop se ak ki jan li fonksyone nan sikwi dijital.Ou pral aprann tou sou 4-ti jan ak 8-ti jan seri, ki jan yo travay ansanm, ak ki kote yo yo te itilize.Gid la gen ladan egzanp sou ki jan D baskile-flops yo te itilize nan òdinatè, time, sistèm kominikasyon, ak aparèy entegre.Li te tou chita pale sou kote sa yo bon ak move nan lè l sèvi avèk D baskile-flops nan desen ou an.

Katalòg

Ki sa ki se yon d flip-flop?

Youn D baskile-flop (Kout pou "done" oswa "reta" baskile-flop) se yon blòk bilding debaz nan elektwonik dijital itilize nan magazen yon ti jan sèl nan enfòmasyon binè.Li opere ak distribisyon egzak, kaptire ak kenbe done sèlman lè yon siyal revèy chanje anjeneral sou kwen an ap monte oswa tonbe, tou depann de konsepsyon an.Lè kwen nan revèy rive, se valè a prezan nan D (done yo) opinyon transfere nan pwodiksyon an, ki make K. Apre sa, pwodiksyon an rete fiks, menm si done yo opinyon chanje, jouk pwochen kwen an revèy valab.

Figi 2. Dyagram blòk nan d baskile flop

Gen de mòd prensipal nan operasyon: synchronous ak asenkron.Nan mòd synchronous, D baskile-flop la reponn sèlman nan siyal revèy, asire tout pati nan yon eta chanje sikwi nan inison.Nan mòd asenkron, entrain adisyonèl tankou prereglaj oswa klè ka pase sou desizyon eta a pwodiksyon san yo pa ap tann pou yon revèy, sa ki pèmèt pou inisyalizasyon rapid oswa Reyajiste.Yon estanda D baskile-flop gen de entrain: done (d) ak revèy (CLK).Pandan yon kwen revèy aktif, li kaptire valè a opinyon.Lè revèy la inaktif, pwodiksyon an kenbe fiks.

Ki jan yon D baskile-flop travay?

Yon D baskile-flop, souvan li te ye tankou yon "done" oswa "reta" baskile-flop, fonksyon pa senkronize ak yon siyal revèy.Mekanis nwayo li se senp: li echantiyon valè a opinyon (d) nan yon tranzisyon revèy espesifik (tipikman kwen an ap monte) ak transfè ki valè nan pwodiksyon an (Q).Sòti a konplemantè (Q ′) kenbe envès la nan K. Paske li reponn sèlman nan kwen an revèy, D Flip-flop la se yon eleman depo serye nan sikwi dijital.

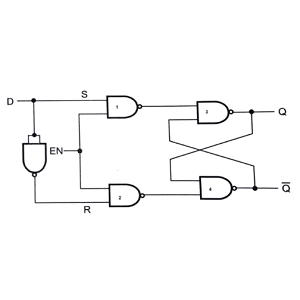

Figi 3. Lojik Awondisman nan yon d flip-flop

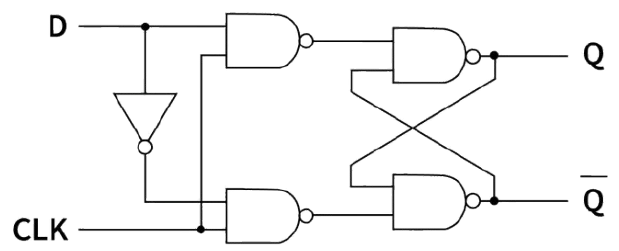

Intern, D baskile-flops yo souvan bati lè l sèvi avèk yon konfigirasyon nan pòtay lojik nan yon mèt-esklav oswa gatèd konfigirasyon.Dyagram nan bay montre yon NAND pòtay ki baze sou gated D latch, ki opere menm jan an.Entran prensipal yo se D (done) ak CLK (revèy), ak rezilta yo se Q ak Q ′.Lè CLK ki ba, kous la inyore chanjman ki fèt nan D, kenbe pwodiksyon aktyèl la.Lè CLK ale wo, dènye sikwi yo: Si D se wo, Q vin wo ak Q ′ vin ba;Si D ki ba, Q vin ba ak Q ′ vin wo.Lè revèy la retounen nan ki ba, se pwodiksyon an fèmen, konsève eta li yo jouk batman kè a pwochen revèy.

Yon tab verite ede klarifye konpòtman sa a.Lè revèy la se inaktif oswa pa tranzisyon, q ak q ′ kenbe fiks.Sou kwen k ap monte nan revèy la, q pran valè aktyèl la nan D (1 si d se wo, 0 si d se ki ba) pandan y ap q ′ vin envès li yo.Sa a repons kwen-deklanche asire ke se sèlman done ki prezan nan kwen an revèy ki estoke, fè baskile-flop la ki estab ak rezistan a bri oswa chanjman opinyon rapid ant sik revèy.

D Flip-Flop Verite Table

Clk	D	Q (pwochen eta)	K '
0 (ba)	X	Q (chanje)	K '
↑ (k ap monte kwen)	0	0	1
↑ (k ap monte kwen)	1	1	0
1 (segondè, pa gen okenn kwen)	X	Q (chanje)	K '

Tablo sa a montre ke yon D Flip-flop dènye pwodiksyon li yo sèlman sou kwen k ap monte nan siyal la revèy ki se, lè revèy la tranzisyon soti nan ki ba a segondè.Nan tout lòt fwa, li kenbe pwodiksyon anvan li yo, inyore nenpòt ki chanjman nan opinyon an done.Sa a previzib, kwen-sansib konpòtman fè D Flip-flop la valab nan sistèm dijital kote egzak distribisyon ak kontwòl sekans yo bezwen.

Lè l sèvi avèk D baskile-flops kòm done seri

Beyond wòl yo nan kontwòl distribisyon, D baskile-flops tou fonksyone kòm done seri.Yon seri done kenbe yon valè opinyon nan yon tan espesifik ak kenbe li ki estab jouk sa nesesè.Sa a se itil pou izole yon pati nan yon sikwi soti nan yon lòt oswa konsève done pandan pwosesis.Obtenir la opere ki baze sou yon revèy oswa pèmèt siyal.Lè aktif, li pase opinyon an nan pwodiksyon an.Lè inaktif, li kadna pwodiksyon aktyèl la nan plas kèlkeswa chanjman opinyon plis.

Aparèy tankou 74LS74 (TTL) ak 4042 (CMOS) yo se egzanp sikwi entegre ki gen miltip D baskile-flops.Aparèy sa yo ka gwoupe pou konstwi anrejistre memwa oswa kontwòl inite yo.Lè miltip baskile-flops yo deklannche pa siyal la kontwòl menm yo, yo ka magazen milti-ti jan valè done, aji kòm yon kote kenbe tanporè pou enfòmasyon dijital.

4-ti jan done Obtenir

Figi 4. 4-bit done Obtenir

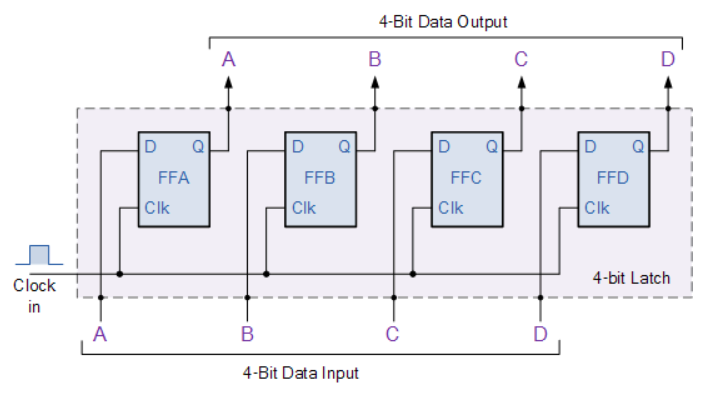

Done a 4-bit fèmen yo montre nan dyagram lan ki konpoze de kat D-kalite baskile-flops (ki make FFA FFD), chak responsab pou estoke yon ti jan nan yon opinyon binè 4-ti jan.Sa yo baskile-flops yo aliyen nan paralèl ak kondwi pa yon siyal revèy komen, asire tout kat kaptire valè respektif yo ansanm sou yon kwen revèy.

Chak baskile-flop resevwa yon ti jan opinyon separe (A, B, C, ak D) ak rezilta valè a ki estoke nan pwodiksyon Q li yo.Lè batman kè a se aktif, valè yo opinyon aktyèl yo fèmen nan baskile-flops yo.Yon fwa ke yo fèmen, valè sa yo rete estab epi ki disponib nan pwodiksyon an jiskaske pwochen revèy la rive, efektivman kenbe oswa "kole" done yo.

Estrikti sa a pèmèt Obtenir la sèvi kòm yon kontra enfòmèl ant 4-ti jan enskri oswa tanporè done depo inite.Li enpòtan nan sistèm dijital ki egzije transfè done senkronize, tankou inite lojik aritmetik, tuyaux enstriksyon, oswa otobis adrès.Pa kaptire done sou yon siyal revèy pataje, Obtenir a asire kontwòl egzak sou lè done ki estoke ak deplase nan yon sikwi.

Done transparan Obtenir

Kontrèman ak kwen-deklanche baskile-flops, yon obtenir transparan kontinyèlman pase done opinyon nan pwodiksyon an osi lontan ke siyal pèmèt li yo se aktif.Konpòtman sa a fè li ideyal pou aplikasyon pou kote koule done ki nesesè jiskaske yon lòd jele pwodiksyon aktyèl la.

74LS373 a se yon tipik transparan IC.Lè siyal pèmèt li yo wo, done ap koule soti nan opinyon an nan pwodiksyon an nan tan.Lè siyal la pèmèt ale ba, rezilta yo kounye a yo fèmen, afekte pa chanjman ki fèt nan opinyon an.

Sa a kalite Obtenir souvan gen ladan rezilta tri-eta, ki ka dekonekte soti nan yon otobis pataje lè pa nesesè.Sa a anpeche konfli siyal ak pèmèt aparèy miltip yo sèvi ak liy yo done menm san yo pa entèferans.Transparan seri yo komen nan sikwi aksè memwa, demultiplexing lojik, ak sistèm ki mande pou tanporè men serye kaptire done.

8-ti jan done Obtenir

Figi 5. 8-bit done Obtenir

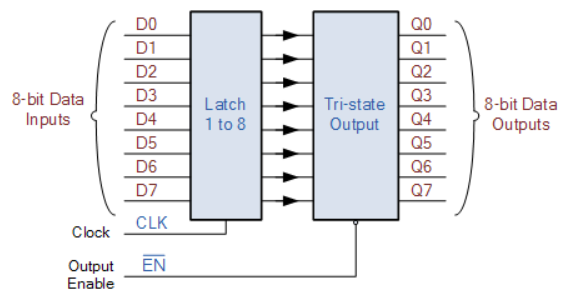

Done 8-ti jan an fèmen montre pi wo a bati sou prensip yo nan pi piti seri pa enkòpore uit paralèl D baskile-flops, ki kapab estoke yon multiple tout nan done ki sòti nan D0 D7.Sa a se konfigirasyon souvan wè nan sikwi entegre tankou 74LS373 la.Tout uit baskile-flops yo gwoupe nan yon blòk Obtenir, ki kaptire done D 'sou kwen an ap monte nan yon revèy pataje (CLK) siyal.Lè revèy la se aktif ak pèmèt (EN) liy lan deklare, valè yo opinyon aktyèl yo fèmen epi yo fè disponib nan pwodiksyon an.

Konekte ak Obtenir la se yon etap pwodiksyon tri-eta.Karakteristik sa a pèmèt rezilta yo (Q0 a Q7) swa kondwi liy yo done oswa antre nan yon wo-enpedans (Hi-Z) eta, tou depann de pwodiksyon an pèmèt (OE) kontwòl.Konpòtman sa a tri-eta enpòtan pou sistèm ki enplike otobis done pataje, kòm li anpeche kolizyon siyal lè aparèy miltip ta ka jwenn aksè nan menm liy yo.8-ti jan seri tankou sa a yo se gwo nan sistèm dijital pou senkronize ak tanporèman estoke done byte-lajè.Yo souvan yo te jwenn nan interfaces mikroproseseur, adrès memwa kole, ak I/O aparèy, kote yo fonksyone kòm entèmedyè ant sous done vit ak pi dousman oswa konpozan sistèm senkronize.

Aplikasyon nan D baskile-flops

D baskile-flops yo trè enpòtan nan anpil sistèm dijital.Yo ede kenbe tras nan distribisyon ak magazen done kòrèkteman, ki se itil pou bagay sa yo tankou kenbe evènman yo nan lòd, asire w ke siyal liy moute, ak kenbe done pou yon ti tan.Soti nan bato òdinatè nan aparèy ki voye ak resevwa done, D baskile-flops yo se yon pati prensipal nan ki jan modèn elektwonik travay.

D Flip-flop pou depo done

Figi 6. D Flip-flop pou depo done

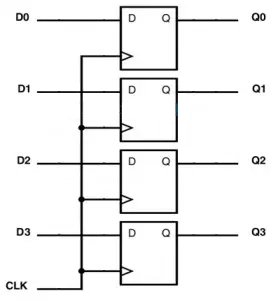

Figi a montre yon gwoup D baskile-flops ki konekte nan paralèl, chak estoke yon ti jan nan done (D0 a D3).Ansanm, yo fòme yon enskri 4-ti jan.Tout baskile-flops pataje menm siyal la revèy (CLK), se konsa lè yon batman kè revèy vini nan, tout entrain yo ki estoke nan menm tan an epi yo voye nan rezilta yo (Q0 a Q3).Rejis tankou sa a yo te itilize nan ALUS nan magazen rezilta yo, nan I/O sistèm pou kenbe done pandan transfè, ak nan inite kontwòl yo kenbe tras nan enstriksyon yo.Depi baskile-flops yo se kwen-deklanche, yo magazen done jisteman nan chak kwen revèy, ki ede ak distribisyon egzat.Menm si sa a ki kalite depo se tanporè (done ki pèdi lè pouvwa a se koupe), li la trè vit, fè li itil pou tanpon ak memwa kout tèm.

D baskile-flops pou transfè done

Figi 7. D Flip-flops pou transfè done

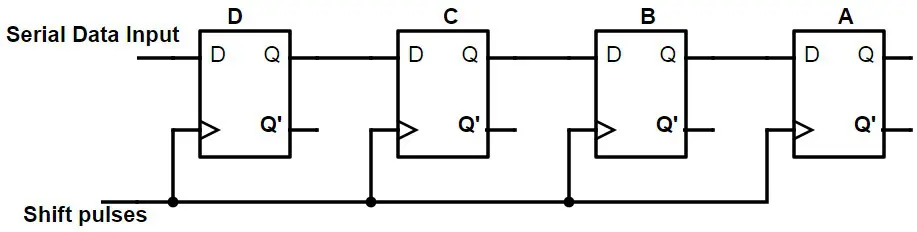

Figi a montre D baskile-flops ki konekte nan yon chèn yo fòme yon enskri chanjman.Done antre nan yon sèl ti jan nan yon tan nan done yo seri opinyon ak deplase soti nan yon baskile-flop nan pwochen an ak chak batman kè chanjman (siyal revèy).Chak magazen baskile-flop ak pase done yo ansanm, etap pa etap.Metòd sa a pou transfere done yo rele kominikasyon seri.Li nan souvan itilize nan sistèm tankou chofè ki ap dirije, uarts (inivèsèl asenkron reseptè-transmeteur), ak dèlko siyal.Rejis chanjman tankou sa a kapab tou fè pi avanse tankou bidirèksyonèl oswa kalite sikilè pou travay espesyal tankou done kodaj oswa ajoute reta.Paske done deplase nan yon fason kontwole, ti jan-pa-ti jan, konfigirasyon sa a se efikas pou aparèy ki gen lajè limite oswa distans ki long yo voye siyal.

Divizyon Frekans

Figi 8. Divizyon Frekans

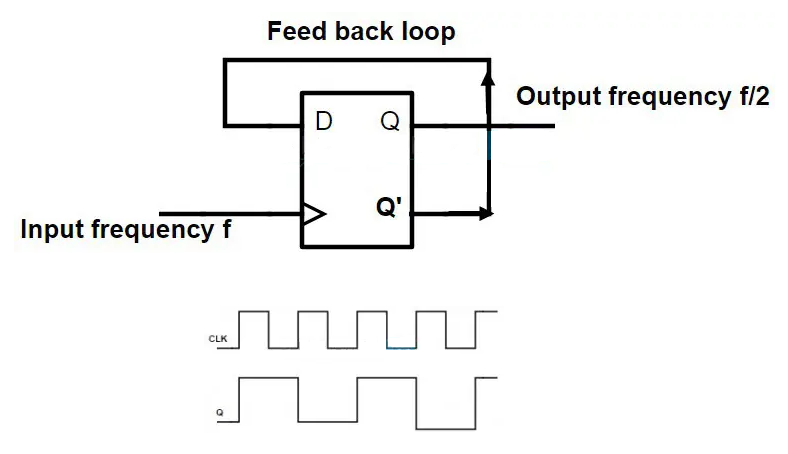

Figi a montre ki jan yon D baskile-flop ka divize yon frekans opinyon.Pa konekte pwodiksyon an Q 'tounen nan opinyon an D, baskile-flop la baskile eta li yo sou chak batman kè revèy.Kòm yon rezilta, frekans lan pwodiksyon vin mwatye nan frekans lan opinyon (F/2).Metòd sa a souvan itilize pou konstwi divize frekans yo.Pa Anchènman plis baskile-flops, ou ka kreye divize-pa-4, divize-pa-8, oswa pi wo divizyon, itil nan revèy dijital, dèlko to baud, ak sikui pran echantiyon.Apwòch sa a se senp, serye, epi li sèvi ak pyès ki nan konpitè minim, fè li ideyal pou manyen distribisyon nan sistèm dijital.

Kontè ak time

D baskile-flops ap bati blòk nan kontè dijital ak sikwi distribisyon.Lè yo ranje nan seri yo, yo ka fòme binè oswa kontè deseni ki ogmante pwodiksyon yo ak chak batman kè revèy.Konte sa yo lajman itilize nan revèy dijital, kontè frekans, ak sikwi revèy ki mezire tan ki pase, evènman konte, oswa jenere siyal kontwòl kwonometre.Nan aplikasyon pou revèy, baskile-flops ede kreye reta egzak pa divize frekans lan revèy nan pi long, entèval pi fasil pou metrize.Paske nan nati kwen-deklanche yo, D baskile-flops asire ke konte ak tranzisyon distribisyon rive egzakteman nan moman yo dwa, diminye risk pou yo pepen oswa erè distribisyon nan sikui sansib.

Kominikasyon ak otobis entèfas

Nan sistèm kominikasyon dijital, done souvan bezwen yo dwe estoke pou yon ti tan, senkronize, oswa deplase ant konpozan opere nan vitès diferan.D baskile-flops jwe yon wòl nan travay sa yo.Yo itilize yo nan anrejistre chanjman pou konvèti done ant fòma seri ak paralèl nan pwotokòl tankou UART, SPI, ak I²C.Anplis de sa, nan interfacing otobis, D baskile-flops ede done Obtenir pandan transfè, asire ke enfòmasyon ki te fèt fiks lontan ase yo dwe li oswa ekri nan tout yon liy otobis.Yo menm tou yo ede nan elimine dezekilib distribisyon ant diferan pati nan yon sistèm, fè kominikasyon plis serye, espesyalman nan sistèm ki gen aparèy miltip pataje liy done.

Sistèm Embedded

Nan aplikasyon entegre, D baskile-flops yo te itilize nan magazen siyal kontwòl, entrain Capteur Obtenir, epi swiv estati a nan subsistèm dijital nan mikrokontroleur oswa processeurs.Kapasite yo nan kenbe done jouk pwochen sik la revèy asire operasyon ki estab, menm lè w ap travay ak bwi oswa rapidman chanje siyal yo.D baskile-flops ede reyalize sa a pa sipòte kreyasyon an nan sikwi lojik previzib, ki gen ladan machin eta a, contrôleur sekans, ak sikwi distribisyon.Yo itilize yo tou nan génération pulsasyon, gating siyal, ak senkronize evènman yo.

Avantaj nan D baskile-flops

• Done Single D '(D)

D baskile-flops prezante yon opinyon done sèl, li te ye tou senpleman kòm "D," ki rasyonalize konsepsyon sikwi dijital.Kontrèman ak SR oswa JK baskile-flops ki mande pou entrain miltip ak te ajoute lojik nan jere eta diferan, D Flip-flop la opere ak jis yon sèl opinyon done ak yon siyal revèy.Sa a diminye konpleksite konsepsyon, minimize erè nan plasman lojik, ak senplifye routage siyal nan sikwi entegre.Li nan avantaje nan sistèm ki bezwen egzak kontwòl done, tankou anrejistre, inite memwa, ak distribisyon-kritik desen.

• Evite nan eta valab

Yon fòs kle nan D baskile-flops se kapasite yo pou fè pou evite eta endefini, yon pwoblèm komen nan SR baskile-flops lè tou de mete ak Reyajiste yo aktive ansanm.D baskile-flops eskive sa a lè l sèvi avèk yon envèsyon lojik ant siyal kontwòl entèn yo, asire ke sèlman yon sèl kondisyon kontwòl se aktif nan yon tan.Chwa sa a konsepsyon amelyore fyab ak konsistans, enpòtan nan sekirite-kritik oswa anviwònman-wo presizyon.

• Pi ba itilizasyon pouvwa

D baskile-flops yo se enèji-efikas, fè yo ideyal pou aplikasyon pou ba-pouvwa tankou elektwonik pòtab ak batri-opere aparèy.Yo souvan itilize kondisyonèl clocking (aktive sèlman lè done chanje) ak lòt optimizasyon nan koupe sou oblije chanje nesesè, diminye konsomasyon pouvwa.Avèk mwens pòtay entèn konpare ak plis konplèks baskile-flops tankou kalite a JK, yo tou minimize pèt pouvwa estatik ak dinamik.

• Ki estab de-eta konpòtman

Menm jan ak tout baskile-flops, D baskile-flops opere nan yon fason bi-ki estab, yo ka kenbe youn nan de eta pwodiksyon (0 oswa 1) jouk siyal la revèy pwochen envit yon chanjman.Sa a pèmèt yo aji kòm inite memwa yon sèl-ti jan, pou lojik sekans, anrejistre chanjman, kontè, ak machin eta a.Kapasite yo nan kenbe done san yo pa konstan entérésan ede kenbe serye koule kontwòl nan sikwi dijital.

• Senp estrikti entèn yo

Konfigirasyon entèn nan yon d baskile-flop se relativman senp, souvan ki gen ladan SR seri ak yon varyateur pou presizyon distribisyon.Sa a diferansye ak JK oswa T baskile-flops, ki mande pou fidbak plis konplèks ak lojik kontwòl.Senplisite la nan D baskile-flops fè yo pi fasil aplike, verifye, ak debug, ak konpòtman previzib yo fè yo yon chwa tèt nan pwosesis konsepsyon otomatik.

• High-vitès operasyon

Ki fèt pou pèfòmans, D baskile-flops ofri minimòm reta pwopagasyon akòz efikas sikwi entèn ak vit lojik oblije chanje.Sa fè yo ideyal pou aplikasyon pou gwo vitès, tankou pwosesis siyal dijital ak pwotokòl kominikasyon.Nati kwen-deklanche yo asire senkronizasyon egzak ak siyal revèy.

• Efikasite eleman

D baskile-flops yo se resous-efikas, ki egzije mwens pòtay lojik ak tranzistò pase lòt kalite.Sa a konsepsyon kontra enfòmèl ant tradui nan pi piti zòn chip, depans redwi, ak potansyèl la pou pi wo dansite entegrasyon nan ICS.Itilizasyon minimòm konpozan yo tou rezilta nan pi ba efè parazit, pou ranfòse tou de vitès ak efikasite enèji pou gwo-echèl ak pèfòmans-wo sistèm dijital.

Dezavantaj nan D baskile-flops

• Absans nan mekanis fidbak entèn yo

D baskile-flops yo bati nan magazen yon ti jan sèl nan done ki baze sou piman sou opinyon ak siyal revèy, manke nenpòt ki kapasite fidbak nannan.Sa vle di yo pa ka ajiste pwodiksyon yo ki baze sou eta anvan yo oswa lojik entèn yo.Nan aplikasyon kote fidbak ki nesesè tankou sistèm kontwòl motè, pasan PID, oswa filtraj adaptasyon, yo dwe sikwi ekstèn dwe prezante yo simulation fidbak.Pou egzanp, konekte pwodiksyon an tounen nan pòtay lojik ajoute konpleksite, ogmante konte eleman, ak konplitché analiz distribisyon, ki kapab diminye reyaksyon sistèm lan ak estabilite.

• Pa gen okenn fonksyon natif natal activer

D baskile-flops pa natirèlman aktive pwodiksyon yo ak chak batman kè revèy;Olye de sa, yo reflete opinyon an sou kwen revèy la.Sa fè yo inoporten pou itilizasyon dirèk nan kontè oswa divizeur frekans, ki kote konpòtman baskile obligatwa.Emulation yon T baskile-flop pa konekte pwodiksyon an Envèse nan opinyon an done ka travay, men sa a ajoute fil elektrik siplemantè, ogmante emotivite nan pwoblèm entegrite siyal, epi mande pou atansyon distribisyon pou fè pou evite kondisyon ras espesyalman pwoblèm nan sikwi gwo vitès.

• Pwopagasyon reta

Tankou tout baskile-flops, D kalite entwodwi reta pwopagasyon, tan an ant yon kwen revèy ak chanjman nan pwodiksyon ki koresponn lan.Pandan ke souvan nan seri a nanosekond, reta sa a ka akimile nan sistèm gwo vitès oswa pwofondman pipelined, potansyèlman sa ki lakòz vyolasyon distribisyon, pepen, oswa oblik.Analiz egzat distribisyon, souvan ak zouti simulation ak dyagram detaye distribisyon, se itilize nan desen sa yo asire estabilite ak Correct.

• Enstalasyon epi kenbe sansiblite tan

D baskile-flops mande pou opinyon an done yo rete estab pou yon fenèt kout anvan ak apre kwen nan revèy, yo konnen kòm konfigirasyon ak tan kenbe.Si yo vyole egzijans sa a tankou lè tranzisyon done rive twò pre revèy la, rezilta erè oswa enprevwayab ka rezilta.Nan gwo vitès oswa desen konplèks, satisfè kontrent sa yo distribisyon ka difisil, souvan ki egzije pou yo sèvi ak tanpon oswa atansyon balanse chemen, ogmante konpleksite konsepsyon ak diminye marges distribisyon.

• Risk pou metastability

Metastability rive lè baskile-flop la resevwa tranzisyon opinyon twò pre kwen an revèy, souvan soti nan sous asenkron, sa ki lakòz li antre nan yon eta enstab ki ka pran tan rezoud.Pandan peryòd sa a, pwodiksyon an ka osile oswa pwodwi nivo lojik endefini.Sa a se danjere nan sistèm kote konpòtman detèmine enpòtan, tankou lè travèse domèn revèy.Pou diminye sa a, sèvi ak sikwi senkronize oswa baskile-flops ki fèt okipe metastability plis grasyeu.

• Limite bati-an fonctionnalités

Pandan ke senp ak lajman itilize, D baskile-flops ofri sèlman done debaz fonctionnalités.Nan contrast, JK oswa SR baskile-flops sipòte operasyon pi konplèks tankou baskile oswa similtane seri/Reyajiste kondisyon san yo pa lojik adisyonèl.D baskile-flops tou souvan manke prereglaj asenkron ak entrain klè sòf si ki fèt espesyalman nan, limite fleksibilite yo nan senaryo kontwòl sèten.Pou aplikasyon pou ki mande plis konpòtman nuans nan yon sik revèy sèl, pòtay adisyonèl ak lojik dwe konplete D baskile-flops, ogmante konpleksite sikwi ak efò konsepsyon.

Konklizyon

D baskile-flops yo trè itil nan elektwonik dijital paske yo ka magazen done epi kenbe li ki estab lè l sèvi avèk siyal revèy.Yo se senp yo sèvi ak, evite erè tankou eta valab, ak travay byen nan vit ak ba-pouvwa sistèm yo.Ou ka itilize yo nan anrejistre, seri, kontè, ak sikwi transfè done.Yo menm tou yo itil nan sistèm tankou mikrokontroleur ak aparèy kominikasyon.Men, yo gen kèk enkonvenyans, tankou reta nan tan repons, ki bezwen atansyon distribisyon, epi yo pa gen bati-an fidbak oswa activer fonksyon.Konnen tou de fòs yo ak feblès ede nan konsepsyon pi bon sistèm dijital.
