Konprann LFSC3GA25E-7F900C FPGA Achitekti ak Fonksyon kle yo

Eksplore LFSC3GA25E-7F900C a ba ou yon gade pi pre sou fason aparèy lojik pwogramab sipòte sistèm dijital fleksib.Ou ka itilize FPGA sa a pou òganize chemen done, jere siyal, epi konstwi fonksyon lojik koutim andedan yon sèl chip.Layout entèn li konbine selil lojik pwogramasyon, blòk memwa, ak bank pwodiksyon antre pou siyal yo deplase avèk efikasite atravè aparèy la.Konprann ki jan seksyon sa yo travay ansanm ede w wè ki jan sistèm elektwonik konplèks yo estriktire.Soti nan pyès ki nan konpitè kominikasyon ak sistèm kontwòl, FPGA sa a ofri yon fason pratik pou kreye desen dijital adaptab.

Katalòg

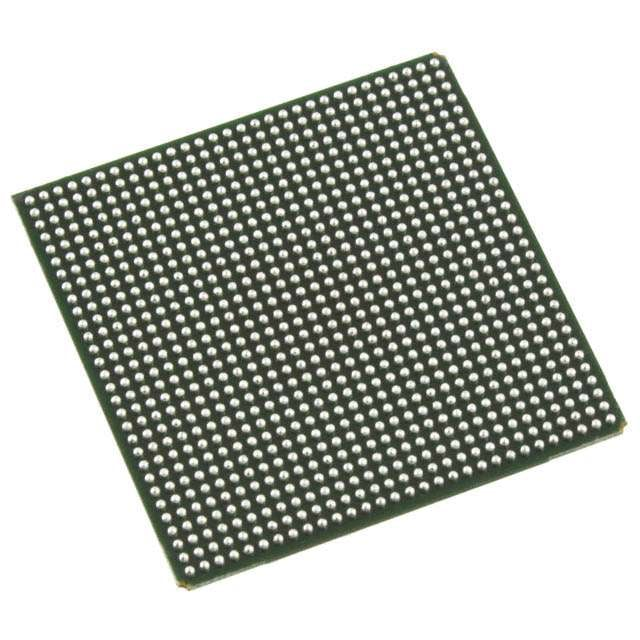

LFSC3GA25E-7F900C Apèsi sou lekòl la

LFSC3GA25E-7F900C se yon aparèy lojik pwogramasyon ki fèt pou sipòte fonksyon dijital configurable nan sistèm elektwonik entegre.Aparèy la gen yon estrikti lojik ki baze sou kadriyaj ak dè milye de eleman pwogramasyon, resous memwa entèn, ak anpil koneksyon antre ak pwodiksyon pou kominikasyon ekstèn.Achitekti li yo pèmèt sikwi dijital, chemen kontwòl, ak travay pwosesis siyal yo dwe aplike nan yon sèl chip.Rezo routage entegre konekte blòk lojik ak seksyon memwa pou done yo ka deplase atravè aparèy la nan yon fason estriktire.Operasyon an sipòte pa yon seri ekipman pou debaz ki ba ak yon pake gwo kantite PIN ki apwopriye pou layouts tablo dans.

Kap chèche LFSC3GA25E-7F900C.Kontakte nou pou tcheke stock aktyèl, tan plon, ak pri.

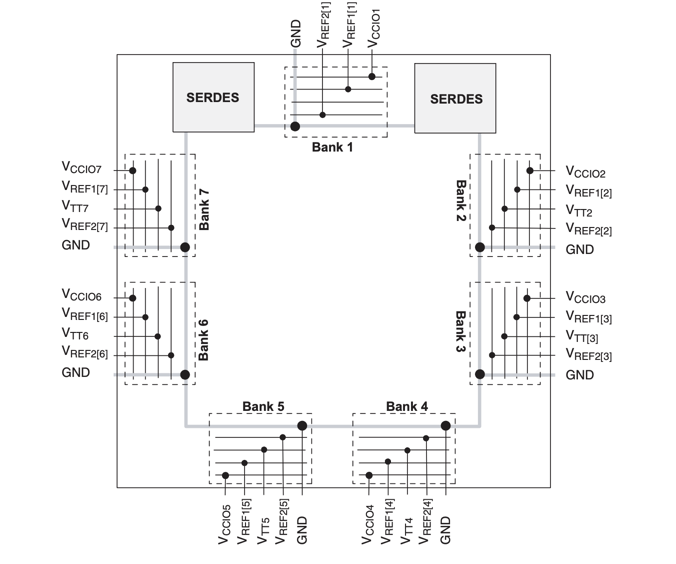

Bank nan LFSC3GA25E-7F900C

Antre ak pwodiksyon aranjman bank yo itilize nan LFSC3GA25E-7F900C FPGA ki montre kouman aparèy la òganize resous pwogramasyon I O li yo nan plizyè rejyon kontwole vòltaj.Uit bank yo distribye nan perimèt aparèy la epi chak bank gen ladan koneksyon gwoupe pou rezèv VCCIO, entrées vòltaj referans ki make VREF, broch vòltaj revokasyon ki make VTT, ak tè.Estrikti sa a pèmèt chak bank yo opere ak kondisyon elektrik endepandan pou diferan estanda siyal yo ka sipòte sou kote separe nan aparèy la.Blòk koòdone SERDES parèt tou pre bank anwo yo pou sipòte chanèl kominikasyon seri gwo vitès ki konekte ak rejyon I O ki tou pre yo.Layout la tou idantifye broch referans pataje ak koneksyon kouran ki defini kijan siyal ekstèn kominike avèk lojik pwogramasyon entèn la atravè estrikti I O banked la.

LFSC3GA25E-7F900C CAD Modèl

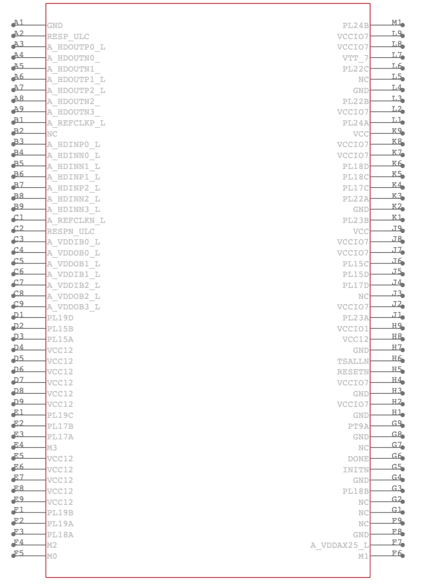

LFSC3GA25E-7F900C Senbòl

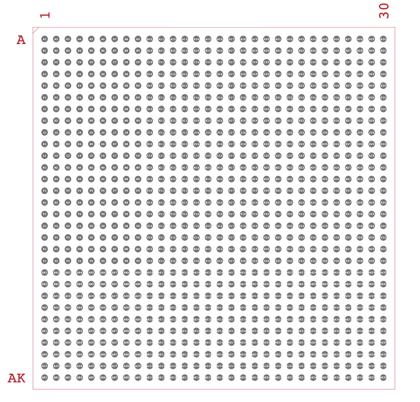

LFSC3GA25E-7F900C anprint

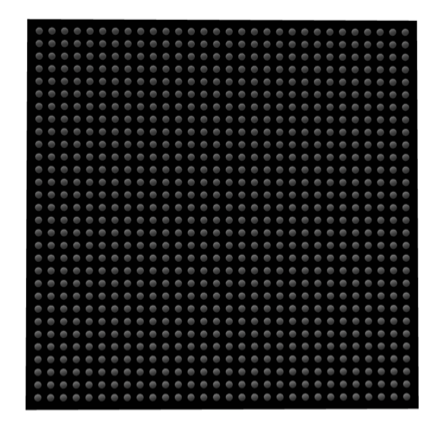

LFSC3GA25E-7F900C 3D Modèl

Karakteristik nan LFSC3GA25E-7F900C

Gwo Dansite lojik pwogramasyon

Aparèy la entegre anviwon vennsenk mil eleman lojik pwogramasyon ranje nan yon griy òganize.Selil lojik sa yo ka konfigirasyon pou aplike chemen kontwòl dijital, lojik konbinezon, ak operasyon aritmetik nan sistèm entegre yo.

Achitekti memwa entegre

Resous memwa entèn yo bay plis pase yon megabit nan kapasite depo pou tanpon done ak sipòte operasyon lojik.Blòk memwa sa yo distribye nan tout aparèy la pou sikui lojik yo ka jwenn aksè nan done lokalman san chemen wout long.

Koneksyon Antre ak Sòti fleksib

Jiska twasan swasanndiswit koneksyon antre ak pwodiksyon pèmèt aparèy la kominike avèk detèktè, koòdone kominikasyon, ak lòt konpozan dijital.Estrikti PIN la sipòte plizyè estanda elektrik atravè bank endepandan I O.

Resous Jesyon Revèy entegre

Blòk jesyon revèy entèn yo ede distribye siyal distribisyon atravè estrikti lojik pwogramasyon an.Resous sa yo kenbe distribisyon siyal senkronize pou operasyon dijital yo fèt nan yon sekans lòd ak previzib.

Gwo vitès entèfas seri kapasite

Blòk koòdone seri dedye sipòte chanèl kominikasyon gwo vitès pou transfè done ant modil sistèm.Blòk sa yo konekte ak bank I O ki tou pre yo epi ede kenbe transmisyon siyal ki estab nan konsepsyon done entansif.

Blòk pwosesis lojik estriktire

Blòk pwosesis entèn espesyalize pwolonje twal lojik la epi pèmèt konsèpteur yo aplike estrikti dijital repete pi efikas.Aranjman sa a sipòte travay tankou manyen pake, sekans kontwòl, ak operasyon done paralèl.

Rezo routage pwogramab

Yon rezo routage estriktire lyen selil lojik, blòk memwa, ak broch koòdone.Siyal yo ka vwayaje atravè rezo a sou plizyè chemen, sa ki pèmèt konsèpteur yo òganize fonksyon dijital nan fason ki matche ak achitekti sistèm lan.

Sifas Mount Package Entegrasyon

Aparèy la loje nan yon gwo pake gri boul ki sipòte entegrasyon tablo dans.Estrikti pake sa a pèmèt anpil koneksyon elektrik yo dwe ranje nan yon anprint kontra enfòmèl ant pou asanble elektwonik avanse.

LFSC3GA25E-7F900C Espesifikasyon teknik

Atribi pwodwi	Valè atribi
Manifakti	Lasi Semiconductor
Voltage - Pwovizyon pou	0.95V ~ 1.26V
Total Bits RAM	1966080
Pake Aparèy Founisè	900-FPBGA (31x31)
Seri	SC
Pake / Ka	900-BBGA
Pake	Plato
Tanperati Fonksyònman	0°C ~ 85°C (TJ)
Kantite Eleman Lojik/Selil	25000
Kantite LAB/CLB	6250
Kantite I/O	378
Kalite aliye	Sifas mòn
Nimewo pwodwi de baz	LFSC3GA25
Estati RoHS	RoHS ki pa konfòme
Nivo sansiblite imidite (MSL)	3 (168 èdtan)
Estati REACH	REACH San afekte
ECCN	3A991D
HTSUS	8542.39.0001

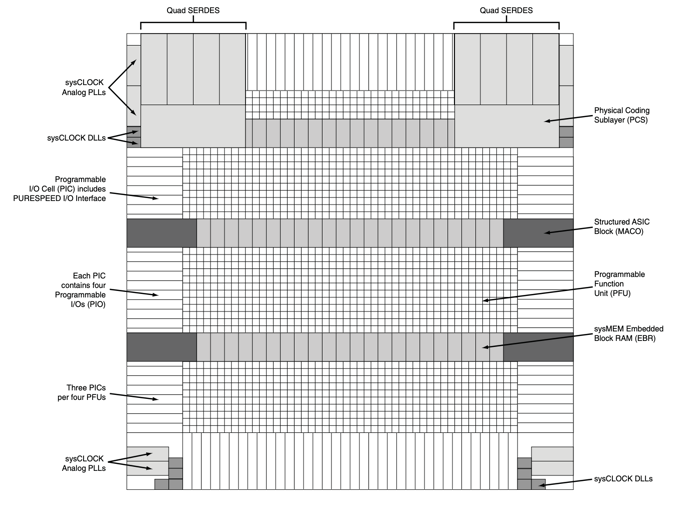

Dyagram blòk senplifye nan LFSC3GA25E-7F900C

Kadriyaj ki baze sou Layout entèn nan LFSC3GA25E-7F900C FPGA ki montre aranjman nan lojik pwogramasyon, blòk memwa, resous revèy, ak estrikti koòdone gwo vitès.Inite fonksyon pwogramasyon fòme twal lojik santral la kote sikwi dijital configurable yo aplike.Distribiye sysMEM entegre blòk RAM seksyon bay depo done entèn ak tanpon nan etalaj lojik la.Selil I O pwogramab ki pozisyone sou bor aparèy yo konekte lojik entèn ak broch ekstèn, ak chak gwoup I O pwogramasyon ki gen plizyè koneksyon I O pwogramasyon.Blòk kwadwilatè SERDES ak kodaj fizik sublayer interfaces parèt tou pre rejyon an tèt yo pou sipòte kominikasyon seri gwo vitès.Blòk estriktire ASIC ki make MACO yo entegre nan twal lojik la pou sipòte estrikti pwosesis espesyalize yo.Resous jesyon revèy ki make sysCLOCK analòg PLL ak sysCLOCK DLL yo mete nan kwen layout la pou jenere ak distribye siyal distribisyon atravè achitekti pwogramasyon an.

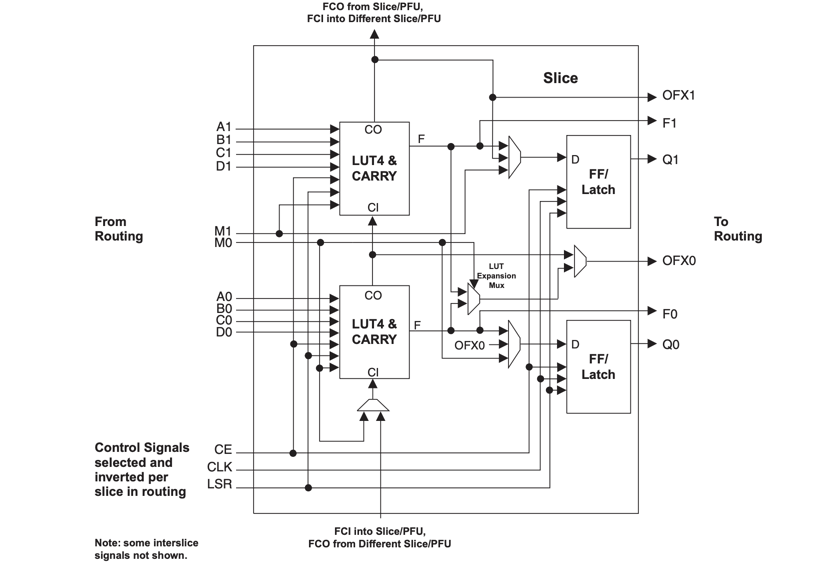

Dyagram tranch nan LFSC3GA25E-7F900C

Estrikti entèn nan yon tranch lojik yo itilize nan inite fonksyon pwogramasyon LFSC3GA25E-7F900C FPGA la.De blòk LUT4 fè operasyon lojik konbinezon yo lè l sèvi avèk kat siyal antre ki make A, B, C, ak D. Lojik pote entegre sipòte operasyon aritmetik lè yo lye siyal pote antre ak pote pwodiksyon ant tranch adjasan yo.Flip flop oswa eleman latch magazen done pwodiksyon ki soti nan etap lojik la, ki pwodui pwodiksyon anrejistre ki make Q0 ak Q1.Antre kontwòl tankou revèy, revèy pèmèt, ak mete oswa reset siyal kontwole operasyon sekans nan eleman yo depo.Koneksyon routage sou bò gòch ak bò dwat yo konekte tranch la ak rezo entèkoneksyon pwogramasyon ki antoure a, sa ki pèmèt siyal yo antre nan resous routage epi retounen rezilta trete tounen nan twal la routage.

Aplikasyon LFSC3GA25E-7F900C

Sistèm kontwòl endistriyèl

Resous lojik pwogramab pèmèt aparèy la jere sekans distribisyon, wout siyal, ak travay kontwòl dijital nan ekipman otomatik.Li ka kowòdone plizyè detèktè ak actuators pandan w ap kenbe pwosesis dijital ki estab nan sistèm kontwòl la.

Done kominikasyon enfrastrikti

Ekipman kominikasyon souvan mande pou pwosesis dijital fleksib pou manyen done ak kontwòl koòdone.Aparèy la ka trete kouran done k ap vini yo, òganize lojik routage, ak sipòte lyen kominikasyon nan pyès ki nan konpitè rezo a.

Platfòm enfòmatik entegre

Sistèm entegre yo itilize lojik pwogramasyon pou jere koule done ant processeurs, memwa, ak aparèy koòdone.Aparèy la ka aplike chemen dijital koutim ki adapte konpòtman sistèm nan kondisyon aplikasyon espesifik.

Sistèm akizisyon done gwo vitès

Sistèm mezi souvan kolekte siyal ki soti nan plizyè sous an menm tan.Estrikti lojik pwogramasyon an ka òganize siyal dijital k ap rantre yo, fè aliman distribisyon, epi prepare done yo pou plis pwosesis oswa transfè.

Materyèl Pwosesis Siyal

Aparèy la ka aplike aritmetik ak operasyon lojik configurable ki sipòte fonksyon pwosesis siyal.Filtè dijital, bouk kontwòl, ak travay transfòmasyon done yo ka aplike dirèkteman nan estrikti lojik pwogramasyon an.

LFSC3GA25E-7F900C Avantaj ak Dezavantaj

Avantaj

• Gwo kapasite lojik pwogramasyon sipòte fonksyon dijital konplèks

• Gwo kantite koneksyon antre ak pwodiksyon pèmèt entegrasyon sistèm fleksib

• Blòk memwa entegre bay depo done entèn ak tanpon

• Estrikti lojik reconfigurable pèmèt fonksyon pyès ki nan konpitè yo dwe mete ajou atravè chanjman konsepsyon

• Plizyè I O bank pèmèt diferan estanda siyal nan yon aparèy

Dezavantaj

• Pwosesis konsepsyon mande pou zouti devlopman espesyalize ak workflows konfigirasyon

• Konpleksite aparèy la ka ogmante tan konsepsyon sistèm pandan devlopman

• Gwosè pake gwo mande pou pran prekosyon Layout tablo sikwi enprime

• Yo dwe konsidere jesyon pouvwa lè anpil resous lojik yo aktif

LFSC3GA25E-7F900C Altènatif

Nimewo Pati	Manifakti	Karakteristik kle	Sèvi ak Ka / Nòt
LFSC3GA25E-7FFN1020C	Lattice Semiconductor Corporation	Aparèy FPGA nan fanmi SC ofri apeprè 25,000 eleman lojik, resous memwa entegre, ak yon gwo kantite broch I/O pwogramasyon.Li sèvi ak yon pake BGA amann ki sipòte konsepsyon sikwi dans ak desen dijital konplèks.	Itilize nan sistèm kontwòl entegre, koòdone kominikasyon, ak elektwonik endistriyèl kote kenkayri pwogramasyon ak koneksyon segondè I / O yo bezwen.
LFSC3GA25E-7FFA1020C	Lattice Semiconductor Corporation	FPGA pwogramasyon ak resous lojik menm jan an nan seri LFSC3GA25E.Bay blòk lojik configurable, memwa entegre, ak routage dijital fleksib ki pèmèt konsèpteur yo aplike sikwi dijital koutim.	Apwopriye pou pwosesis siyal dijital, pont koòdone, ak kontwòl kenkayri pwogramasyon nan elektwonik entegre ak sistèm kominikasyon.
LFSC3GA25E-6FN900C	Lattice Semiconductor Corporation	Aparèy FPGA ak anviwon 25K eleman lojik ak blòk memwa entegre ki fèt pou kenkayri dijital pwogramasyon.Pake a bay anpil koneksyon I/O ki sipòte entegrasyon sistèm konplèks.	Souvan yo itilize nan sistèm kontwòl endistriyèl, platfòm enfòmatik entegre, ak ekipman rezo ki mande pou konfigirasyon pyès ki nan konpitè fleksib.

Konsènan Lattice Semiconductor

Lattice Semiconductor se yon konpayi semiconductor ki te fonde an 1983 ak biwo santral li nan Hillsboro Oregon nan Etazini.Konpayi an devlope aparèy lojik pwogramasyon ak teknoloji ki gen rapò yo itilize nan enfòmatik, kominikasyon, sistèm endistriyèl, ak elektwonik konsomatè.Liy pwodwi li yo gen ladan etalaj pòtay pwogramasyon jaden, aparèy lojik pwogramasyon, ak solisyon koòdone ki fèt pou sipòte konsepsyon sistèm dijital fleksib.Aparèy lasi yo lajman itilize nan sistèm entegre kote fonksyon kenkayri pwogramasyon ede jere pwosesis done, lojik kontwòl, ak routage siyal nan platfòm elektwonik kontra enfòmèl ant.

Konklizyon

LFSC3GA25E-7F900C FPGA a konbine lojik pwogramasyon, memwa entegre, ak koneksyon pwodiksyon fleksib antre nan yon sèl aparèy.Lè w konprann achitekti li yo, ou ka wè ki jan fonksyon lojik dijital yo òganize ak ki jan siyal vwayaje atravè twal la pwogramasyon.Karakteristik tankou eleman lojik configurable, rezo routage, ak blòk jesyon revèy pèmèt aparèy la sipòte anpil konsepsyon sistèm.Estrikti li fè li apwopriye pou tretman done, lojik kontwòl, ak pyès ki nan konpitè kominikasyon.Lè ou eksplore dyagram yo ak espesifikasyon, ou jwenn yon foto pi klè sou fason kenkayri pwogramasyon sipòte sistèm elektwonik adaptab.

Fichye done PDF

LFSC3GA25E-7F900C Fèy done:

LFSC3GA25E-7F900C.pdf

Tout Dev Pkg Mark Chg 12/Nov/2018.pdf

Transfè pwodwi 10/Mar/2016.pdf

Eten/Plon Aparèy 23/Jun/2015.pdf
