Konprann pwoblèm pouvwa demaraj LPC84x ak sekans pouvwa-up konplè a

Mikrokontroleur LPC84x yo lajman itilize nan sistèm entegre paske yo konbine pouvwa pwosesis, memwa, ak periferik nan yon aparèy kontra enfòmèl ant.Pou asire operasyon serye, ou bezwen konprann ki jan mikrokontwolè a kòmanse ak ki jan kondisyon pouvwa afekte konpòtman li.Atik sa a eksplike karakteristik kle yo ak achitekti nan mikrokontroleur LPC84x, ansanm ak kondisyon ekipman pou pouvwa yo, mekanis reset, ak sekans demaraj.Li diskite tou pwoblèm komen pouvwa demaraj ak fason pratik ou ka rezoud pwoblèm yo.

Katalòg

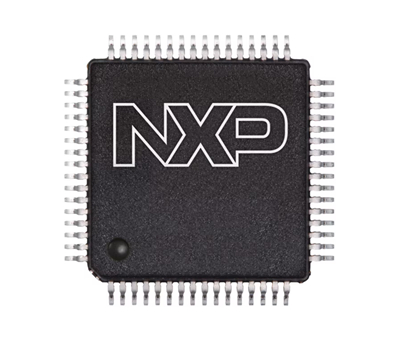

Figi 1. LPC84x Microcontroller

Apèsi sou pwoblèm pouvwa demaraj LPC84x

Mikrokontroleur LPC84x yo lajman itilize nan sistèm entegre paske yo konbine kapasite pwosesis, memwa, ak periferik nan yon aparèy kontra enfòmèl ant ak enèji efikas.Sepandan, operasyon serye depann anpil sou yon pwosesis pouvwa-up ki estab ak byen kontwole.Pandan demaraj, pwoblèm tankou vòltaj ekipman pou enstab, move pousantaj ranp vòltaj, oswa kondisyon reset enkonsistan ka afekte fason mikrokontwolè a inisyalize.Kondisyon sa yo ka anpeche aparèy la rive nan operasyon nòmal oswa retade bòt sistèm lan.

Karakteristik nan LPC84x Microcontrollers

1. ARM Cortex-M0 + Nwayo

Seri LPC84x bati alantou processeur ARM Cortex-M0 +, ki optimize pou konsomasyon pouvwa ki ba ak pèfòmans efikas.Nwayo 32-bit sa a sipòte manyen entèwonp rapid ak ekzekisyon detèminist, fè li apwopriye pou aplikasyon entegre.Achitekti senp li yo pèmèt yo bati firmwèr kontra enfòmèl ant pandan w ap kenbe kapasite pwosesis serye.Nwayo a sipòte tou estanda zouti devlopman ARM pou pwogramasyon ak debogaj pi fasil.

2. entegre Flash memwa

Mikwokontwolè sa yo gen ladan memwa flash sou chip yo itilize pou estoke kòd pwogram ak firmwèr.Flash entèn la tipikman bay ase espas pou aplikasyon entegre san yo pa mande aparèy memwa ekstèn.Flash entegre pèmèt aksè pi vit nan enstriksyon yo ak amelyore efikasite sistèm jeneral.Li tou senplifye konsepsyon pyès ki nan konpitè paske mikrokontwolè a ka opere poukont li apre pwogramasyon.

3. SRAM memwa

Fanmi LPC84x la entegre SRAM entèn pou depo done exécution ak operasyon pile.Memwa sa a pèmèt aksè rapid pou varyab, tanpon, ak done pwosesis tanporè.SRAM vit amelyore vitès ekzekisyon paske CPU a ka jwenn aksè nan done san yo pa tann pou memwa ekstèn.Li sipòte tou operasyon miltitech nan aplikasyon entegre.

4. fleksib entèfas kominikasyon seri

Plizyè periferik kominikasyon ki disponib pou konekte aparèy ekstèn ak modil.Men sa yo enkli koòdone UART pou kominikasyon seri, koòdone SPI pou kominikasyon periferik gwo vitès, ak koòdone I²C pou rezo detèktè ak kontwòl.Blòk kominikasyon entegre sa yo senplifye entegrasyon pyès ki nan konpitè nan desen entegre yo.Li ka itilize pou konekte ekspozisyon, detèktè, aparèy memwa, ak lòt konpozan dijital.

5. Analog Sipò periferik

Mikwokontwolè LPC84x yo gen ladan karakteristik analòg entegre tankou yon konvètè analog-to-digital (ADC) 12-bit.Sa a pèmèt aparèy la mezire siyal analòg soti nan detèktè oswa sikui ekstèn.Gen kèk varyant ki gen ladan tou fonksyonalite Digital-to-Analog Converter (DAC) pou jenere rezilta analòg.Kapasite sa yo pèmèt mikrokontwolè a koòdone dirèkteman ak siyal yo.

6. Konfigirasyon I/O fleksib

Broch jeneral pou antre/sòti (GPIO) pèmèt mikrokontwolè a kominike avèk eleman pyès ki nan konpitè ekstèn.LPC84x a gen ladan karakteristik konfigirasyon broch fleksib ki pèmèt plizyè fonksyon yo dwe asiyen nan yon sèl PIN.Fleksibilite sa a ede optimize layout PCB ak maksimize periferik ki disponib.Broch GPIO ka konfigirasyon pou opinyon dijital, pwodiksyon, oswa fonksyon periferik altène.

7. Mòd operasyon ki ba-pouvwa

Yo enkli mòd ki ba-pouvwa pou diminye konsomasyon enèji nan aplikasyon ki mache ak pil.Mòd sa yo pèmèt mikrokontwolè a enfim periferik ki pa itilize yo oswa diminye frekans revèy sistèm lan pandan peryòd san fè anyen konsa.Karakteristik jesyon pouvwa ede pwolonje lavi batri nan aparèy pòtab.Sistèm nan ka byen vit retounen nan operasyon aktif lè sa nesesè.

8. Revèy entegre ak Modil kontwòl

Divès modil revèy yo entegre pou sipòte mezi tan, jenerasyon siyal, ak kontwòl evènman.Men sa yo enkli revèy milti-pousantaj, revèy configurable eta a, ak revèy gadyen.Timer pèmèt kontwòl tan egzak nan sistèm entegre tankou kontwòl motè, distribisyon kominikasyon, oswa orè travay peryodik.Modil sa yo amelyore fyab ak pèfòmans sistèm.

LPC84x Block Diagram Apèsi sou lekòl la

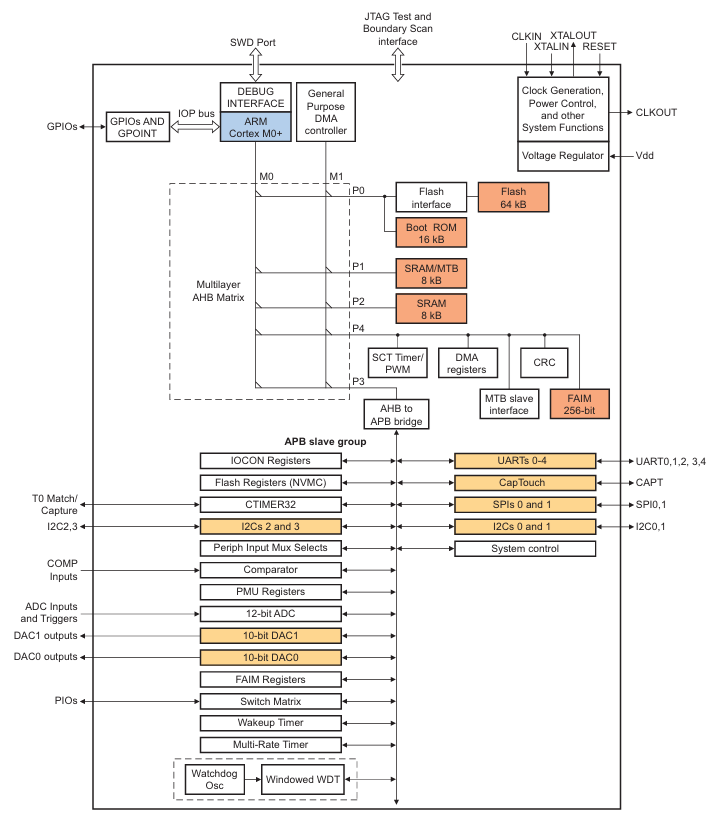

Figi 2. LPC84x Microcontroller Blòk Dyagram

Achitekti LPC84x a entegre plizyè blòk fonksyonèl ki travay ansanm pou fè travay pwosesis entegre.Nan sant la nan sistèm lan se CPU ARM Cortex-M0 +, ki egzekite enstriksyon pwogram ki estoke nan memwa flash entèn pandan w ap jwenn aksè nan done ki soti nan SRAM.Yon matris otobis AHB multikouch konekte processeur a ak modil memwa ak koòdone periferik, sa ki pèmèt kominikasyon efikas ant eleman entèn yo.Jenerasyon revèy ak jesyon pouvwa blòk kontwole distribisyon sistèm epi asire operasyon aparèy ki estab atravè diferan mòd pèfòmans.Debug interfaces tankou SWD pèmèt pwograme ak teste firmwèr pandan devlopman.Divès periferik, ki gen ladan revèy, modil kominikasyon, ak koòdone analòg, yo konekte atravè sistèm otobis entèn la pou bay entèraksyon aparèy ekstèn.Ansanm, blòk sa yo fòme yon achitekti mikrokontwolè kontra enfòmèl ant ki fèt pou kontwòl efikas entegre.

LPC84x Kondisyon pou ekipman pou pouvwa

Paramèt	Senbòl	Tipik / Range
Pwovizyon pou Voltage	VDD	1.8 V - 3.6 V
Analog Pwovizyon pou Voltage	VDDA	1.8 V - 3.6 V
Fonksyone vòltaj (tipik)	VDD	3.3 V
Pouvwa-sou papòt vòltaj	VPOR	~ 1.5 V (tipik)
Nivo Voltage Brown-Out	VBOR	Configurable (~1.7-2.7 V)
Mòd aktif aktyèl	IDD	Depandan aparèy
Kouran Deep-Dòmi	IDD(DS)	Trè ba (µA ranje)
Maksimòm GPIO Voltage	VIO	Jiska VDD
Fonksyone Tanperati Range	TA	-40 ° C a + 105 ° C
Kondansateur dekouplage rekòmande	—	0.1 µF tou pre chak PIN VDD

LPC84x Reyajiste Sous ak Konpòtman demaraj

Power-On Reset (POR)

Power-On Reset (POR) se yon mekanis reset entèn ki aktive otomatikman lè yo premye aplike pouvwa a nan mikrokontroleur LPC84x la.Objektif prensipal li se kenbe sistèm lan nan yon eta reset jiskaske vòltaj ekipman an rive nan yon nivo opere san danje.Lè aparèy la monte, sikwi POR a kontwole vòltaj ekipman an epi li anpeche CPU a egzekite enstriksyon prematireman.Yon fwa vòltaj la vin estab, kondisyon an reset la lage ak processeur a kòmanse egzekite kòd ki soti nan memwa flash entèn yo.Sa a asire ke mikrokontwolè a toujou kòmanse nan yon eta previzib apre yo fin aplike pouvwa.Nan achitekti entèn la, sistèm reset la reyaji avèk revèy la ak blòk jesyon pouvwa anvan operasyon nòmal kòmanse.Mekanis sa a fòme fondasyon pwosesis demaraj LPC84x la.

Brown-Out Reyajiste (BOR)

Brown-Out Reset (BOR) se yon mekanis pwoteksyon ki reset mikwokontwolè LPC84x la lè vòltaj ekipman an desann anba yon papòt opere san danje.Objektif li se anpeche CPU a opere nan kondisyon vòltaj enstab ki ta ka lakòz konpòtman enprevizib.Lè vòltaj la tonbe pi ba pase nivo configuré, sikwi BOR la ​​deklannche yon sistèm reset pou pwoteje memwa ak eta periferik yo.Apre vòltaj ekipman an retounen nan yon nivo ki estab, aparèy la rekòmanse nòmalman.Karakteristik sa a ede kenbe operasyon serye nan sistèm kote fluctuations pouvwa rive.Nan achitekti entèn la, sikwi siveyans vòltaj travay ansanm ak blòk kontwòl pouvwa a pou detekte kondisyon ki ba-vòltaj.Kòm yon rezilta, mikrokontwolè a ka refè san danje nan gout vòltaj tanporè.

Ekstèn Reset PIN (RESET)

PIN ekstèn RESET la bay yon metòd pyès ki nan konpitè pou reset mikrokontroleur LPC84x soti deyò chip la.Li pèmèt aparèy ekstèn oswa siyal kontwòl fòse mikrokontwolè a nan yon eta reset lè sa nesesè.Lè siyal RESET la vin aktif, processeur a sispann egzekite enstriksyon yo epi li retounen nan kondisyon inisyal demaraj la.Sa a asire ke sistèm nan ka rekòmanse pwòp pandan sèten evènman operasyonèl.Apre siyal reset la lage, aparèy la fè pwosesis inisyalizasyon entèn li anvan li kouri firmwèr ankò.Kontwòl reset ekstèn yo souvan itilize pandan pwogramasyon, debogaj oswa sipèvizyon sistèm.Nan estrikti sistèm entèn la, chemen reset sa a konekte dirèkteman nan kontwolè reset santral la.

Watchdog Reyajiste

Yon reset gadyen rive lè revèy gadyen an detekte ke lojisyèl sistèm lan pa fonksyone kòrèkteman ankò.Revèy gadyen an kontinyèlman kontwole ekzekisyon pwogram nan lè li mande mizajou peryodik soti nan firmwèr la kouri.Si lojisyèl an echwe pou rafrechi revèy la nan peryòd espere a, revèy la ekspire epi deklannche yon reset sistèm.Mekanis sa a pwoteje sistèm nan kont aksidan lojisyèl, bouk enfini, oswa defo firmwèr inatandi.Apre reset la rive, mikrokontwolè a rekòmanse epi li kòmanse egzekite pwogram nan ankò.Nan achitekti entèn la, revèy gadyen an opere ansanm ak lojik kontwòl sistèm ak revèy.Objektif li se amelyore fyab sistèm jeneral epi kenbe operasyon kontinyèl nan sistèm entegre.

LPC84x pouvwa-up sekans

1. Estabilizasyon ekipman pou pouvwa

Lè vòltaj la premye aplike nan aparèy la, sikui entèn yo mande pou yon peryòd tan kout pou vòltaj ekipman pou estabilize.Pandan etap sa a, regilatè entèn yo ak blòk jesyon pouvwa etabli nivo vòltaj apwopriye pou CPU a ak periferik.Mikwokontwolè a rete inaktif pandan estabilizasyon sa a rive.Sa a anpeche konpòtman enfidèl pandan etap la byen bonè pouvwa-up.Vòltaj ki estab asire ke sikui lojik entèn yo ka opere kòrèkteman.

2. Power-On Reset Aktivasyon

Apre rezèv la kòmanse estabilize, kous Power-On Reset la kenbe processeur a nan yon eta reset.Reyajiste sa a anpeche CPU a egzekite enstriksyon jiskaske vòltaj la rive nan yon nivo ki an sekirite.Kontwolè reset la kontwole vòltaj ekipman pou kontinyèlman pandan etap sa a.Se sèlman lè vòltaj la depase papòt ki nesesè yo reset la kòmanse lage.Sa a garanti ke mikrokontwolè a kòmanse ak yon eta sistèm pwòp.

3. Inisyalizasyon Revèy Entèn

Yon fwa kondisyon reset yo otorize, mikrokontwolè a inisyalize sistèm revèy entèn li yo.Dèlko revèy la kòmanse osilator entèn la, ki bay distribisyon pou CPU ak operasyon periferik.Revèy sa a vin referans prensipal distribisyon pou ekzekisyon sistèm lan.Processeur a pa ka kouri enstriksyon san yon sous revèy ki estab.Se poutèt sa, inisyalizasyon revèy se yon etap enpòtan nan demaraj sistèm lan.

4. Inisyalizasyon memwa

Pandan etap nan pwochen, processeur a prepare estrikti memwa entèn yo itilize pa pwogram nan.Flash memwa bay enstriksyon firmwèr yo, pandan y ap SRAM estoke done ègzekutabl.Sistèm nan tou prepare tab vektè yo itilize pou manyen entèwonp.Konfigirasyon memwa sa a pèmèt processeur a kòrèkteman lokalize pwen antre pwogram lan.Inisyalizasyon memwa apwopriye asire ekzekisyon firmwèr lis.

5. Inisyalizasyon periferik

Apre preparasyon memwa, sistèm lan pèmèt periferik entèn enpòtan yo.Periferik sa yo ka gen ladan revèy, modil kominikasyon, ak rejis kontwòl ki obligatwa nan firmwèr la.Gen kèk periferik ki rete andikape jiskaske lojisyèl aplikasyon an aktive yo.Etap inisyalizasyon an asire ke anviwònman sistèm debaz la pare.Etap sa a prepare aparèy la pou ekzekisyon aplikasyon an.

6. Egzekisyon Firmware kòmanse

Yon fwa tout etap inisyalizasyon entèn yo fini, processeur a kòmanse egzekite firmwèr ki estoke nan memwa flash.Egzekisyon anjeneral kòmanse nan vektè reset defini nan kòd pwogram lan.Soti nan pwen sa a, aplikasyon an entegre kontwole operasyon sistèm lan.Firmware a konfigirasyon periferik, trete siyal opinyon, ak fè travay sistèm.Sa a make tranzisyon an soti nan demaraj pyès ki nan konpitè nan tan aplikasyon an.

Pwoblèm pouvwa demaraj komen LPC84x

• Ranp vòltaj dousman pandan pouvwa-up

Si vòltaj ekipman an monte twò dousman, sikui yo reset entèn yo ka konpòte yo enprevizib.Yon vitès ranp dousman ka retade bon reset lage epi afekte inisyalizasyon aparèy la.Nan kèk sistèm, CPU a ka eseye kòmanse anvan vòltaj la konplètman estab.Sa ka lakòz konpòtman demaraj enkonsistan.

• Bri oswa enstabilite ekipman pou pouvwa

Bri elektrik sou liy ekipman pou pouvwa a ka entèfere ak demaraj mikrokontroleur ki estab.Bri ka lakòz plonje vòltaj tanporè ki deklanche reset envolontè.Fluctuations sa yo ka afekte revèy entèn ak sikui lojik.Kòm yon rezilta, mikrokontwolè a ka rekòmanse repete.

• Ensifizan dekouplage kondansateur

Pòv dekouplage tou pre broch pouvwa mikrokontwolè yo ka lakòz vòltaj enstab pandan demaraj.Chanjman rapid aktyèl andedan chip la mande pou kondansateur ki tou pre estabilize rezèv la.San dekouplage apwopriye, pwent vòltaj ka rive.Enstabilite sa a ka afekte inisyalizasyon sistèm lan.

• Gout vòltaj pandan demaraj

Si ekipman pou pouvwa a pa ka bay ase kouran nan demaraj, vòltaj la ka tonbe yon ti tan.Sitiyasyon sa a ka deklanche kondisyon reset mawon.Gout sa yo ka rive lè lòt eleman nan sistèm lan kòmanse ansanm.Sa yo plonje tanporè ka entèwonp pwosesis bòt la.

•Reyajiste enstabilite siyal

Siyal reset ekstèn ki varye pandan pouvwa-up ka lakòz reset repete.Si siyal reset la pa rete estab, mikrokontwolè a ka pa janm fini inisyalizasyon li.Sa a ka anpeche firmwèr nan egzekite nòmalman.Kondisyon ki estab reset yo mande pou demaraj serye.

• Move Disponibilite Sous Revèy

Si sistèm nan depann sou yon sous revèy ekstèn ki pa kòmanse kòrèkteman, CPU a ka echwe pou kouri byen.San yon siyal revèy ki estab, ekzekisyon enstriksyon pa ka kòmanse.Sa ka lakòz sistèm nan parèt san repons.Estabilite revèy enpòtan pou demaraj mikrokontwolè nòmal.

Depanaj Pwoblèm demaraj LPC84x

• Verifye estabilite nan vòltaj pwovizyon

Premye etap depanaj la se mezire vòltaj ekipman pou mikrokontwolè a lè l sèvi avèk yon osiloskop oswa miltimèt.Vòltaj la ta dwe rete nan ranje operasyon rekòmande pandan demaraj.Nenpòt gout toudenkou oswa pwent ka endike enstabilite ekipman pou pouvwa.Obsève fòm ond vòltaj la pandan pouvwa-up ka revele pwoblèm kache.Vòltaj ki estab enpòtan pou inisyalizasyon mikrokontroleur serye.

• Tcheke Reset Siyal Distribisyon

Siyal reset la ta dwe rete estab ak byen senkronize ak pwosesis pouvwa-up la.Anpil souvan kontwole pin reset la pou konfime ke li konpòte li jan yo espere pandan demaraj.Yon siyal reset enstab oswa fè bwi ka repete rekòmanse sistèm lan.Verifikasyon tan reset asire ke inisyalizasyon fèt sèlman apre pouvwa vin estab.Konpòtman reset kòrèk sipòte bòt sistèm apwopriye.

• Enspekte filtrage ekipman pou pouvwa

Konpozan filtraj pouvwa tankou kondansateur dekouplage yo ta dwe egzamine ak anpil atansyon.Kondansateur sa yo ede kenbe vòltaj ki estab pandan chanjman aktyèl rapid yo.Plasman pòv oswa kapasite ensifizan ka pèmèt bri vòltaj afekte mikrokontwolè a.Asire bon filtraj amelyore fyab demaraj.Enspeksyon pyès ki nan konpitè ka souvan revele kondansateur ki manke oswa ki mal plase.

• Konfime operasyon sous revèy

Revèy sistèm lan dwe kòmanse kòrèkteman pou processeur a egzekite enstriksyon yo.Tcheke siyal osilateur pou konfime bon operasyon.Si sous revèy la pa kòmanse, CPU a pa ka kouri firmwèr.Siveyans siyal revèy la ede detèmine si sikwi distribisyon yo fonksyone kòrèkteman.Operasyon revèy serye obligatwa pou demaraj nòmal.

• Egzamine Kòd Inisyalizasyon Firmware

Kòd demaraj andedan firmwèr la ka afekte konpòtman inisyalizasyon sistèm lan.Revize moun kap okipe reset la ak woutin inisyalizasyon sistèm lan.Konfigirasyon ki pa kòrèk nan rejis sistèm oswa periferik ka retade operasyon nòmal.Verifikasyon kòd demaraj la asire ke firmwèr inisyalize pyès ki nan konpitè kòrèkteman.Enspeksyon lojisyèl konplete debogaj pyès ki nan konpitè.

• Obsève Konpòtman Demaraj ak Zouti Debug

Debug interfaces tankou SWD pèmèt yo kontwole aktivite processeur pandan demaraj.Sèvi ak zouti debogaj, tcheke si CPU a rive nan pwen prensipal pwogram nan antre.Breakpoints ak mòso bwa debogaj ede revele kote inisyalizasyon sispann.Metòd sa a bay bonjan insight sou konpòtman sistèm lan pandan premye etap demaraj.

Konklizyon

Demaraj serye yon mikwokontwolè LPC84x depann sou pouvwa ki estab, konpòtman reset kòrèk, ak yon sistèm revèy ki byen travay.Etap demaraj enpòtan yo gen ladan estabilizasyon pouvwa, reset lage, konfigirasyon revèy, preparasyon memwa, ak ekzekisyon firmwèr.Pwoblèm tankou gout vòltaj, bri, move dekouplage, oswa siyal reset enstab ka entèwonp pwosesis sa a.Konsepsyon pouvwa atansyon ak depanaj sistematik ede asire demaraj konsistan ak operasyon sistèm ki estab.
