Konprann pouvwa reyaktif: Ki jan li fonksyone ak poukisa li enpòtan

Pouvwa reyaktif se yon pati kle nan sistèm elektrik AC paske li sipòte jaden elektrik ak mayetik ke anpil aparèy bezwen opere.Atik sa a eksplike kisa pouvwa reyaktif ye, ki jan li fonksyone nan sikui AC, ak ki jan li kalkile lè l sèvi avèk vòltaj, aktyèl, ak faktè pouvwa.Li egzamine tou ki jan pouvwa reyaktif konpòte yo nan chaj rezistan, endiktif, kapasitif, ak nonlineyè.Anplis de sa, li kouvri benefis ki genyen nan bon jesyon pouvwa reyaktif, aplikasyon pratik li yo, ak wòl li nan sistèm pouvwa modèn.

Katalòg

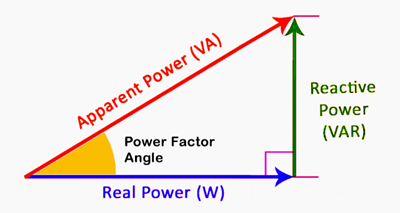

Figi 1. Triyang pouvwa reyaktif

Ki sa ki pouvwa reyaktif?

Pouvwa reyaktif se pòsyon nan pouvwa elektrik nan yon sistèm AC ki pa fè travay itil men ki nesesè pou kenbe jaden elektrik ak mayetik.Li egziste paske vòltaj ak aktyèl yo pa parfe aliyen nan tan, kreye yon diferans faz ant yo.Chanjman nan faz sa a lakòz enèji deplase ale ak tounen ant sous la ak eleman reyaktif olye pou yo te konplètman boule.Pouvwa reyaktif enpòtan pou opere ekipman tankou motè, transfòmatè, ak aparèy endiktif nan sistèm pouvwa.Li jwe yon wòl kle nan kenbe nivo vòltaj ak asire operasyon sistèm ki estab.San pouvwa reyaktif, anpil sistèm elektrik AC pa ta fonksyone byen oswa avèk efikasite.

Ki jan pouvwa reyaktif travay nan sikwi AC?

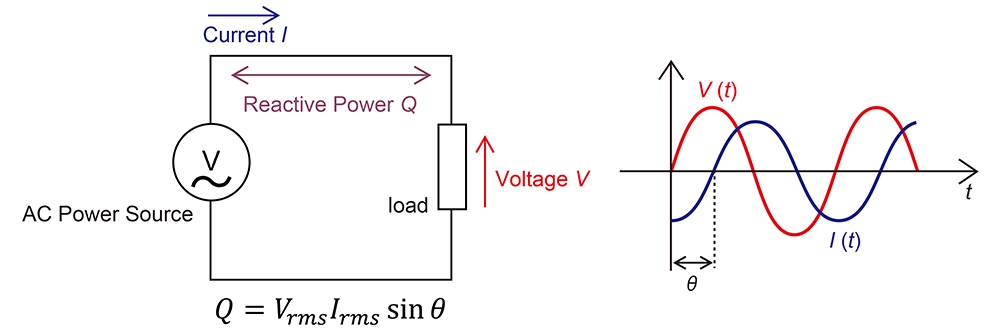

Figi 2. Pouvwa reyaktif nan fòm ond AC ak sikwi

Pouvwa reyaktif nan sikui AC rive lè vòltaj ak aktyèl pa rive nan pik yo an menm tan.Diferans faz sa a kreye yon sitiyasyon kote enèji sere tanporèman epi retounen nan sous pouvwa a olye pou yo itilize kontinyèlman.Kòm kouran altènatif la chanje direksyon, enèji deplase nan ak soti nan jaden elektrik oswa mayetik nan kous la.Echanj kontinyèl sa a rezilta nan yon siklik koule nan enèji olye ke yon transfè yon sèl-fason.

Relasyon chanjman ant vòltaj ak aktyèl ka obsève atravè fòm vag yo, kote yon fòm vag mennen oswa dekalaj lòt la.Diferans distribisyon sa a se sa ki pwodui pouvwa reyaktif nan sistèm nan.Menm si enèji sa a pa fè travay itil, li toujou oblije sipòte operasyon an nan anpil aparèy elektrik.Prezans chanjman faz sa a dirèkteman enfliyanse fason pouvwa ap koule nan kous la.

Kalkil pouvwa reyaktif

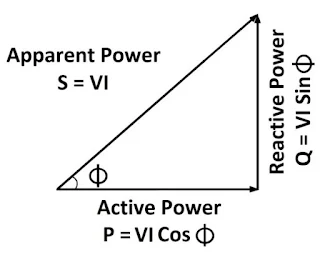

Figi 3. Triyang Pouvwa ak Ekwasyon

Premyèman, idantifye valè yo bay yo.Kòmanse pa bay lis sa ou deja konnen:

• Voltage (V) = 230 V

• Kouran (I) = 10 A

• Faktè pouvwa (cos φ) = 0.8 (lagging)

Valè sa yo defini kondisyon fonksyònman kous la.

Apre sa, kalkile pouvwa aparan (S).Pouvwa aparan reprezante pouvwa total ki founi pa sous la.

• S = V × I = 230 × 10 = 2300 VA

Sa a se demann lan plen pouvwa anvan separe eleman itil ak ki pa itil.

Apre sa, kalkile pouvwa aktif (P).Pouvwa aktif se pòsyon ki aktyèlman fè travay itil.

• P = V × I × cos φ = 230 × 10 × 0.8 = 1840 W

Sa a di w konbyen pouvwa ki efektivman itilize pa chaj la.

Anfen, kalkile pouvwa reyaktif (Q).Pouvwa reyaktif soti nan diferans nan faz epi yo ka jwenn lè l sèvi avèk sin φ.

• sin φ = √(1 − 0.8²) = 0.6

• Q = V × I × sin φ = 230 × 10 × 0.6 = 1380 VAR

Sa a reprezante pouvwa a ki sikile ant sous la ak chaj la.Rezilta final yo montre ke pouvwa aparan (S) se 2300 VA, pouvwa aktif (P) se 1840 W, ak pouvwa reyaktif (Q) se 1380 VAR.Valè sa yo montre kouman total pouvwa apwovizyone divize an pouvwa itil ki fè travay ak pouvwa reyaktif ki sipòte sistèm nan.Pann klè sa a fè li pi fasil pou konprann, analize ak jere koule pouvwa nan sistèm elektrik AC.

Ki jan pouvwa reyaktif reyaji ak diferan kalite chaj?

Chaj rezistan (ohmik).

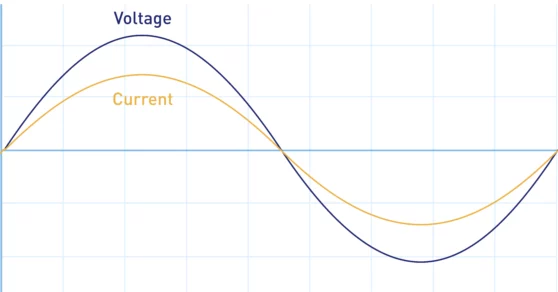

Figi 4. Voltage ak aktyèl nan faz

Chaj rezistan yo se eleman elektrik ki konsome enèji dirèkteman san yo pa estoke li nan jaden elektrik oswa mayetik.Nan chaj sa yo, vòltaj ak aktyèl monte ak tonbe an menm tan an, sa vle di pa gen okenn diferans faz ant yo.Paske tou de fòm ond yo parfe aliyen, tout pouvwa a founi konvèti nan travay itil tankou chalè oswa limyè.Ou ka wè aliyman sa a nan fòm ond ki sipèpoze yo kote pik ak travèse zewo matche egzakteman.Kòm yon rezilta, pa gen okenn enèji k ap koule tounen nan sous la pandan sik la.Kondisyon sa a vle di pouvwa reyaktif se esansyèlman zewo nan sikui piman reziste.Egzanp komen yo enkli aparèy chofaj ak lanp enkandesan kote enèji yo konplètman itilize.

Chaj endiktif

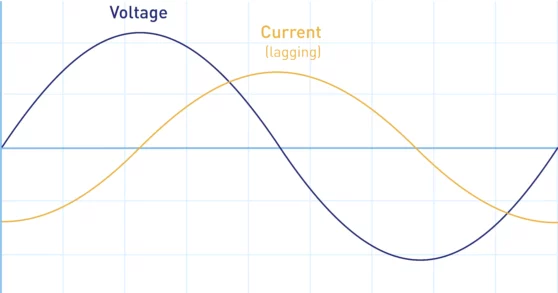

Figi 5. Kouran Lagging Voltage

Chaj endiktif yo se aparèy ki estoke enèji nan chan mayetik lè kouran ap koule nan yo.Nan charj sa yo, fòm vag aktyèl la reta dèyè fòm vag vòltaj la akòz nati depo enèji mayetik.Reta sa a kreye yon diferans faz kote enèji tanporèman kenbe epi li retounen nan sous la.Separasyon ki genyen ant pik yo nan vòltaj ak aktyèl ilistre konpòtman reta sa a.Akòz chanjman faz sa a, pouvwa reyaktif pwodui ak koule nan sistèm nan.Kalite pouvwa reyaktif sa a konsidere kòm pozitif epi li komen nan ekipman tankou motè ak transfòmatè.Chaj endiktif yo lajman ki itilize nan sistèm endistriyèl ak distribisyon pouvwa.

Chaj kapasitif

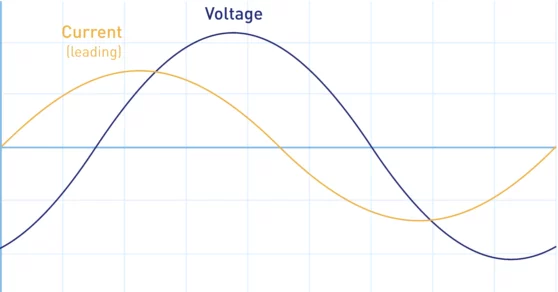

Figi 6. aktyèl vòltaj dirijan

Chaj kapasitif yo se eleman elektrik ki estoke enèji nan jaden elektrik ant plak konduktif.Nan chaj sa yo, fòm ond aktyèl la mennen fòm ond vòltaj la, sa vle di li rive nan pik li anvan vòltaj la fè.Relasyon dirijan sa a kreye yon diferans faz opoze ak sa ki nan chaj endiktif.Modèl ond lan montre aktyèl la avanse devan vòltaj pandan chak sik.Kòm enèji yo estoke ak lage nan jaden elektrik la, pouvwa reyaktif koule nan sistèm nan.Sa a kalite pouvwa reyaktif konsidere kòm negatif.Chaj kapasitif yo souvan itilize nan koreksyon faktè pouvwa ak aplikasyon pou règleman vòltaj.

Chaj ki pa lineyè (Amonik).

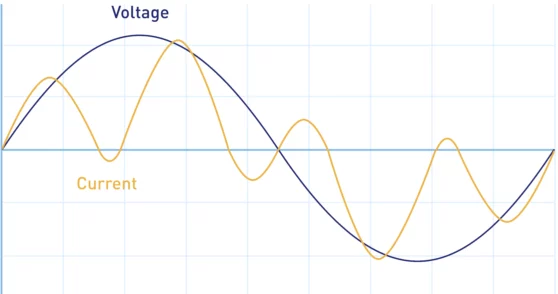

Figi 7. Fòm Ond Aktyèl Defòme

Chaj ki pa lineyè yo se aparèy ki tire kouran nan yon fason ki pa sinusoidal menm lè yo apwovizyone ak yon vòltaj sinusoidal.Chaj sa yo entwodui distòsyon nan fòm vag aktyèl la, kreye konpozan amonik nan plizyè frekans.Olye pou yo ond lis, aktyèl la parèt iregilye ak inegal konpare ak vòltaj la.Distòsyon sa a afekte fason pouvwa reyaktif konpòte nan sistèm nan lè li ajoute konpleksite pi lwen pase chanjman faz senp.Entèraksyon ki genyen ant Harmony ak rezèv la ka mennen nan efè reyaktif adisyonèl.Chaj sa yo komen nan elektwonik modèn tankou òdinatè, chofè dirije, ak ekipman pou chanje pouvwa.Jere enpak yo enpòtan pou kenbe bon jan kalite pouvwa.

Avantaj nan Jesyon Bon Reyaktif pouvwa

• Amelyore efikasite enèji jeneral

• Kenbe nivo vòltaj ki estab

• Diminye pèt transmisyon pouvwa

• Amelyore lavi ekipman yo

• Anpeche kondisyon surcharge sistèm yo

• Sipòte operasyon kadriyaj serye

Aplikasyon pou pouvwa reyaktif

1. Rezo Transmisyon pouvwa

Pouvwa reyaktif enpòtan nan liy transmisyon long distans pou kenbe estabilite vòltaj.Li ede anpeche gout vòltaj sou distans pwolonje.Sèvis piblik yo itilize aparèy konpansasyon pou kontwole koule pouvwa reyaktif.Sa a asire livrezon elektrisite efikas ak serye.

2. Sistèm Faktori Endistriyèl yo

Faktori konte sou pouvwa reyaktif pou opere motè ak machin lou.Bon jesyon anpeche inefikasite nan gwo chaj elektrik.Li ede kenbe vòltaj ki estab pandan demann segondè.Sa a amelyore fyab pwodiksyon ak pèfòmans ekipman yo.

3. Sistèm enèji renouvlab

Sistèm solè ak van mande kontwòl pouvwa reyaktif pou entegrasyon kadriyaj.Li ede estabilize fluctuations vòltaj ki te koze pa jenerasyon varyab.Onduleur yo itilize pou jere pwodiksyon pouvwa reyaktif.Sa a asire konpatibilite ak griy pouvwa ki egziste deja.

4. Soustasyon elektrik

Soustasyon yo itilize konpansasyon pouvwa reyaktif pou kontwole nivo vòltaj yo.Aparèy tankou kondansateur ak réacteurs yo enstale pou règleman.Sa a amelyore efikasite sistèm ak diminye pèt.Li sipòte tou distribisyon pouvwa lis.

5. Bilding Komèsyal

Gwo bilding yo itilize pouvwa reyaktif pou sistèm HVAC ak asansè.Bon kontwòl amelyore efikasite enèji nan operasyon chak jou.Li diminye konsomasyon pouvwa ki pa nesesè.Sa a diminye depans operasyon yo ak amelyore fyab.

6. Sant done ak enfrastrikti IT

Sant done mande pou pouvwa ki estab pou ekipman sansib.Jesyon pouvwa reyaktif ede kenbe nivo vòltaj ki konsistan.Li anpeche dezòd ki te koze pa fluctuations pouvwa.Sa a asire operasyon kontinyèl ak serye.

Pouvwa reyaktif vs pouvwa aktif vs pouvwa aparan

Aspè	Pouvwa aktif (W)	Pouvwa reyaktif (VAR)	Aparan pouvwa (VA)
Definisyon	Pouvwa itil ki fè travay	Pouvwa sa osile ant sous ak chaj	Total apwovizyone pouvwa
Fonksyon	Pwodui pwodiksyon tankou chalè oswa mouvman	Sipò jaden elektrik/mayetik	Reprezante total demann
Wòl	Konsome enèji	Sere ak te retounen enèji	Efè konbine
Inite	Watts (W)	Volt-Amp Reyaktif (VAR)	Volt-Anpè (VA)
Itilizasyon enèji	Konplètman itilize	Pa konsome	Pasyèlman itilize
Direksyon	Koule yon sèl-fason	Tounen dèyè koule	Koule konbine
Enpak sistèm	Kondwi chaj	Kenbe operasyon	Detèmine kapasite
Depandans	Chaj demann	Chanjman de faz	Tou de P ak Q
Mezi	Pouvwa mèt	VAR mèt	Mèt aparan
Kontribisyon	Pwodiksyon reyèl	Fonksyon sipò	Total egzijans
Efikasite	Afekte dirèkteman efikasite	Efè endirèk	Endike sistèm chaj
Prezans	Toujou nan sistèm k ap travay	Egziste ak diferans faz	Toujou prezan
Kontwòl	Chaj ki baze sou	Konpansasyon aparèy	Konsepsyon sistèm
Aplikasyon	Aparèy, machin	motè, transfòmatè	Tout sistèm AC
Relasyon	Eleman nan pouvwa total	Eleman nan pouvwa total	Konbinezon de tou de

Kontwòl pouvwa reyaktif nan sistèm pouvwa modèn

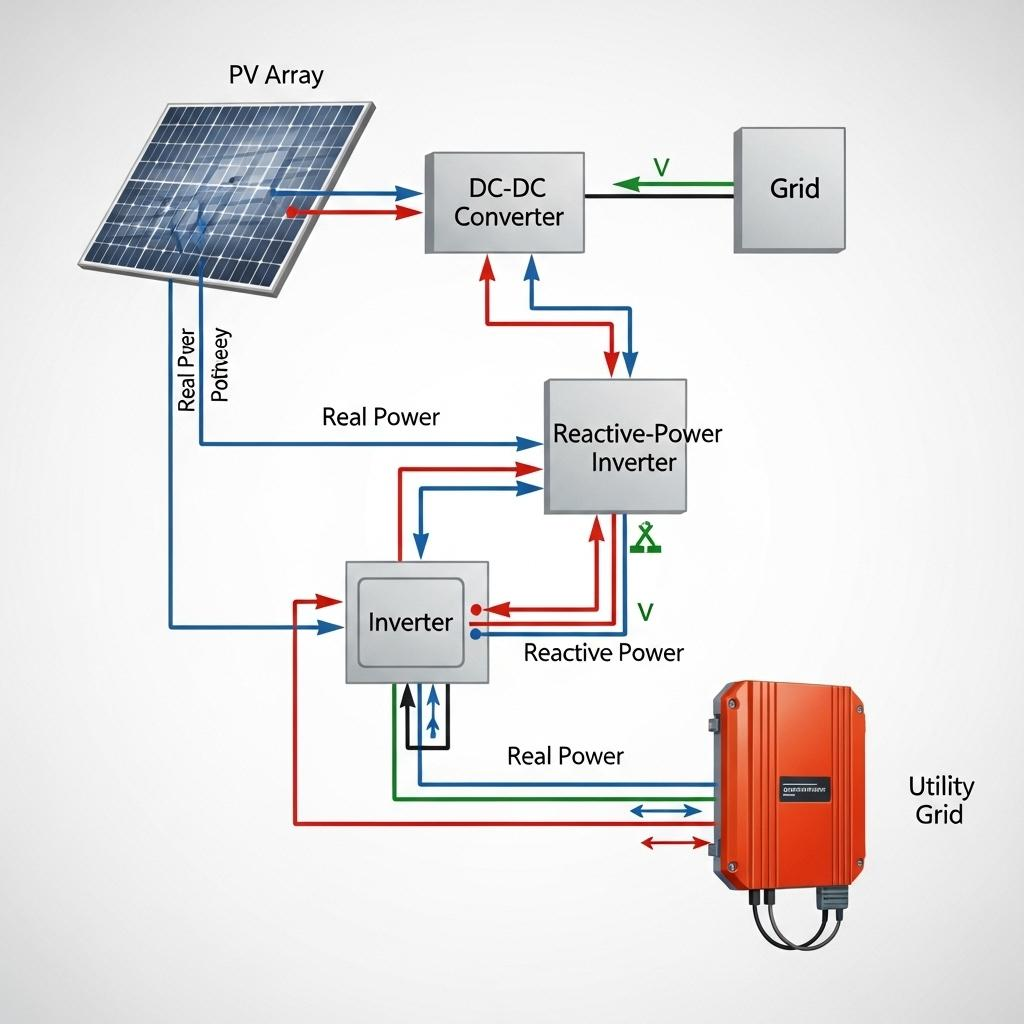

Figi 8. Kontwòl pouvwa reyaktif lè l sèvi avèk yon varyateur entelijan

Pouvwa reyaktif nan sistèm pouvwa modèn yo jere aktivman atravè aparèy elektwonik pouvwa ki kontwole koule enèji ant sous jenerasyon ak griy la.Nan sistèm ki baze sou renouvlab, etalaj fotovoltaik jenere pouvwa reyèl, ki trete atravè konvètisè epi delivre nan griy la atravè varyateur.Ansanm ak transfè pouvwa reyèl, pouvwa reyaktif kontwole poukont yo kenbe nivo vòltaj ki estab ak amelyore kalite pouvwa.Kontwòl sa a pèmèt sistèm nan reponn a kondisyon chaj chanje epi anpeche fluctuations vòltaj atravè rezo a.Lè yo kowòdone plizyè etap konvèsyon, sistèm modèn asire ke tou de pouvwa reyèl ak reyaktif yo delivre avèk efikasite.Apwòch sa a sipòte operasyon serye, espesyalman nan anviwònman jenerasyon distribiye.

Kòm ilistre nan figi a, entèlijan varyateur la jwe yon wòl santral lè li ajiste echanj pouvwa reyaktif ak kadriyaj sèvis piblik la.Li ka enjekte oswa absòbe pouvwa reyaktif san yo pa afekte pouvwa reyèl ki te pwodwi pa etalaj PV a, sa ki pèmèt règleman vòltaj fleksib.Entèraksyon ant varyateur la, konvètisè DC-DC, ak griy asire siveyans kontinyèl ak repons a kondisyon sistèm.Kontwòl dinamik sa a ede estabilize griy la pandan varyasyon nan jenerasyon solè ak demann chaj.Lè yo jere pouvwa reyaktif nan tan reyèl, varyateur entelijan diminye depandans sou aparèy konpansasyon tradisyonèl yo.Sa fè yo gwo pou kenbe estabilite griyaj nan sistèm elektrik modèn, renouvlab-entegre.

Konklizyon

Pouvwa reyaktif pa dirèkteman fè travay itil, men li bon pou kenbe vòltaj, sipòte aparèy ki baze sou jaden, ak kenbe sistèm AC ki estab.Konpòtman li depann de relasyon ki genyen ant vòltaj ak aktyèl, ki tou detèmine kijan pouvwa a divize an konpozan aktif, reyaktif ak aparan.Diferan kalite chaj afekte pouvwa reyaktif nan diferan fason, fè analiz apwopriye ak kontwòl enpòtan pou efikasite, pwoteksyon ekipman, ak bon jan kalite pouvwa.Jesyon efikas reyaktif pouvwa sipòte operasyon serye atravè rezo, sistèm endistriyèl, enstalasyon enèji renouvlab, poste, bilding komèsyal ak sant done.
