Konprann tranzistò HFE: Mezi, Fonksyon, ak enpak sou Design Awondisman

Gid sa a eksplike ki sa tranzistò HFE se ak poukisa li enpòtan nan sikwi elektwonik.Ou pral aprann ki jan yo mezire HFE, sa ki afekte li (tankou tanperati oswa vòltaj), ak ki jan li chanje nan diferan kalite tranzistò.Gid la montre tou kote HFE enpòtan tankou nan anplifikatè, switch, regilatè vòltaj, ak sikwi siyal ak ki jan yo ajiste desen ou a asire w ke sikwi travay menm lè HFE chanje.Li eksplike tou diferan kalite benefis (tankou genyen vòltaj oswa genyen AC) ak ki jan yo te itilize nan elektwonik.

Katalòg

Ki sa ki HFE nan yon tranzistò?

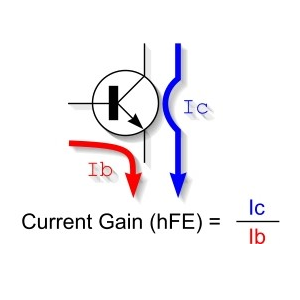

hfe kanpe pou benefis aktyèl la DC nan yon tranzistò junction bipolè (BJT) nan konfigirasyon komen-emeteur li yo.Li montre ki jan efektivman yon ti aktyèl nan baz la kontwole yon pi gwo aktyèl nan pèseptè a.Pou egzanp, si HFE se 100, yon aktyèl baz 1 mA pwodui yon aktyèl 100 mA pèseptè.Pwopriyete sa a se kle nan fonksyon anplifikasyon ak oblije chanje.HFE se pa yon valè fiks.Li chanje ki baze sou ki jan yo te transistor la manifaktire ak ki jan li la itilize yo.

Menm tranzistò idantik-kap soti nan pakèt la menm ka gen pwogrè diferan.Faktè tankou tanperati, vòltaj ant pèseptè ak emeteur (VCE), ak nivo aktyèl tout enfliyanse HFE.Pi wo tanperati oswa kouran pèseptè ka bese benefis la akòz efè tankou rekombinasyon konpayi asirans chaj ak baz elaji.Paske nan sa a variation, fich yo montre yon seri de valè HFE olye de yon nimewo sèl.Gen lòt ki konsepsyon sikwi ak ase tolerans okipe sa a varyasyon, ki se enpòtan nan aplikasyon pou analòg kote anplifikasyon ki estab enpòtan.

Mezire HFE

Benefis aktyèl la DC, souvan deziye kòm HFE, se yon karakteristik nan yon tranzistò junction bipolè (BJT).Li reprezante rapò a nan aktyèl la pèseptè (IC) nan aktyèl la baz (IB) lè tranzistò a ap opere nan rejyon aktif li yo.An tèm senp, li di ou konbyen tranzistò a anplifye aktyèl baz la pou pwodwi yon pi gwo pèseptè aktyèl.Fòmil la itilize yo kalkile HFE se:

Sa vle di ke pou detèmine valè HFE a, ou dwe premye mezire kantite lajan aktyèl la ap koule tankou dlo nan baz la ak kantite lajan an ap koule tankou dlo nan pèseptè a, Lè sa a, divize aktyèl la pèseptè pa aktyèl la baz.Sa ki anba la a se pwosedi a etap-pa-etap ki mezire HFE:

• Konstwi sikwi tès la: Kòmanse pa mete kanpe yon sikwi tès senp lè l sèvi avèk tranzistò a ki gen HFE ou vle mezire.Sa a sikwi tipikman gen ladan tranzistò nan tèt li, youn oswa plis rezistans kontwole koule aktyèl, ak yon sous apwopriye pouvwa DC (tankou yon ekipman pou pouvwa reglemante oswa batri).Fè aranjman pou eleman yo pou baz la ak kouran pèseptè yo ka endepandamman mezire oswa kalkile.

• Aplike yon vòltaj li te ye nan baz la: Entwodwi yon ti vòltaj DC nan tèminal baz tranzistò a nan yon rezistans ak yon valè rezistans li te ye.Rezistans sa a limite aktyèl la nan baz la.Ou ka kalkile baz aktyèl la (IB) lè l sèvi avèk lwa Ohm a:

kote 𝑉_{𝑏𝑎𝑠𝑒} se vòltaj la atravè rezistans baz la ak 𝑅_{𝑏𝑎𝑠𝑒} se valè rezistans lan.

• Detèmine aktyèl la pèseptè: Sou bò pèseptè nan tranzistò a, gen ladan yon lòt rezisteur (souvan yo rele rezistans a chaj) nan seri.Mezire gout nan vòltaj atravè rezistans sa a lè l sèvi avèk yon multimeter.Yon fwa ankò, aplike lwa Ohm a detèmine aktyèl la pèseptè (IC):

kote 𝑉_{𝑐𝑜𝑙𝑙𝑒𝑐𝑡𝑜𝑟} se vòltaj la atravè rezistans a chaj ak 𝑅_{𝑙𝑜𝑎𝑑} se rezistans li yo.

• Kalkile HFE : Avèk tou de valè aktyèl nan men, ou ka kounye a kalkile benefis aktyèl la DC lè l sèvi avèk fòmil inisyal la:

Rapò sa a bay valè HFE anba kondisyon espesifik operasyon yo nan kous ou.Presizyon nan metòd sa a pou mezire HFE depann sou plizyè faktè, ki gen ladan yon rezèv vòltaj ki estab, valè eleman egzak, ak estabilite tèmik.Sous pouvwa a dwe delivre yon fiks, tranch-gratis vòltaj, kòm nenpòt ki fluctuations ka enfliyanse tou de baz ak pèseptè kouran, ki mennen ale nan kòrèk lekti HFE.Li nan tou bezwen yo sèvi ak rezistans ak li te ye ak ba-tolerans valè, depi nenpòt ki devyasyon nan rezistans ka defòme kalkil aktyèl la.Anplis de sa, paske tranzistò yo sansib a tanperati a, benefis yo ka varye ak chanjman tèmik, se konsa pèmèt kous la estabilize tèmik anvan yo pran mezi asire rezilta plis serye.Anfen, depi HFE se pa yon valè fiks ak varye ak kondisyon opere tankou tanperati a, vòltaj pèseptè-emeteur, ak baz aktyèl, li la rekòmande yo repete tès la nan kouran baz diferan yo obsève ki jan genyen tranzistò a konpòte li nan sikonstans divès.

HFE chenn pou diferan kalite tranzistò

Transistors vini nan diferan kalite, epi chak youn okipe aktyèl nan pwòp fason li yo.Yon karakteristik kle ki varye ant yo se HFE, oswa DC aktyèl genyen.Valè sa a montre konbyen yon tranzistò ka ogmante aktyèl la.BJTS (tranzistò junction bipolè) anjeneral gen pi wo benefis aktyèl pase FETs (jaden-efè tranzistò) paske nan ki jan yo yo bati ak ki jan yo kontwole aktyèl.Toujou, valè HFE ka diferan anpil depann sou modèl la egzak ak ki moun ki fè li.Men kèk chenn HFE komen pou diferan kalite tranzistò:

Kalite tranzistò	Tipik ranje HFE
NPN tranzistò	20 a 1000
Tranzistò PNP	20 a 1000
Tranzistò pouvwa	10 a 100
Ti-siyal tranzistò	50 a 300
High-genyen tranzistò	100 a plis pase 1000

Ki jan HFE ap travay nan yon tranzistò?

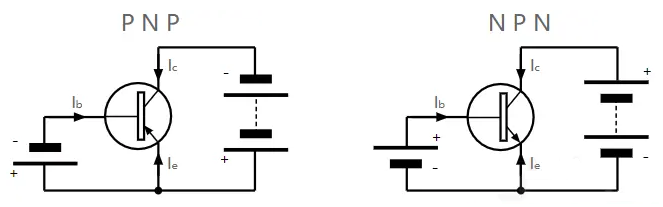

Figi 2. Kouran koule ak prejije nan PNP ak NPN tranzistò

Lè yon tranzistò NPN ap travay nan mòd aktif li yo, pati nan baz-emeteur nan tranzistò a se pi devan partial.Sa vle di yon ti vòltaj aplike nan yon fason ki pèmèt aktyèl koule fasil.Nan ka sa a, elektwon (ki pote aktyèl la) deplase soti nan emeteur a nan baz la.

Se baz la nan tranzistò a te fè trè mens epi li se sèlman alalejè doped, sa vle di li pa gen anpil transpòtè chaj.Poutèt sa, pi fò nan elektwon yo ki antre nan baz la pa rete la.Olye de sa, yo kontinye deplase epi ale nan pèseptè a.Pèseptè a se ranvèse partial, ki vle di li gen yon vòltaj mete kanpe ki rale elektwon yo nan. Sa a ede elektwon yo deplase nan tranzistò a, ki soti nan emeteur nan pèseptè.

Koulye a, isit la nan kote HFE vini nan. Yon ti aktyèl ap koule tankou dlo nan baz la kontwole yon pi gwo aktyèl ap koule tankou dlo soti nan pèseptè a emeteur la.Rapò ki genyen ant de kouran sa yo rele HFE (ke yo rele tou benefis aktyèl).Pou egzanp, si aktyèl la baz se 1 milliamp ak aktyèl la pèseptè se 100 milliamps, Lè sa a, HFE se 100. Sa a montre kouman tranzistò a "anplifye" aktyèl la.

Men, HFE se pa toujou menm bagay la.Li ka chanje depann sou konbyen aktyèl ap koule tankou dlo, tanperati a, ak lòt kondisyon yo.Si aktyèl la pèseptè se trè wo, benefis la ka ale desann paske nan rezistans andedan baz la oswa paske kèk elektwon konbine ak twou anvan yo rive pèseptè la.Nan kouran ki ba anpil, HFE ta ka tou lage, petèt paske nan kouran flit oswa vòltaj la bezwen vire tranzistò a sou.

Paske HFE chanje anpil ak kondisyon diferan, lòt moun pa konte sou li nan toujou menm bagay la.Olye de sa, yo ajoute pati siplemantè tankou rezistans emeteur oswa itilize fidbak nan kous la.Sa yo ede fè konpòtman tranzistò a pi estab, menm si benefis la chanje.Nan fason sa a, sikwi a kontinye travay byen, kèlkeswa kantite HFE chanje soti nan yon tranzistò nan yon lòt oswa sou tan.

Fonksyon nan HFE

Siyal anplifye

Youn nan fonksyon prensipal yo nan yon tranzistò se fè yon ti siyal pi gwo.Yo rele sa anplifikasyon.HFE di nou konbyen pi gwo aktyèl la pwodiksyon (ki soti nan pèseptè a) yo pral konpare ak aktyèl la opinyon (nan baz la).Pou egzanp, si HFE se 100 epi ou mete 1 milliamp (MA) nan baz la, ou pral jwenn 100 mA soti nan pèseptè a.Sa a se itil nan anplifikatè odyo oswa sikwi Capteur kote siyal ti bezwen yo dwe ranfòse.Sepandan, HFE se pa toujou ki estab.Li ka chanje ak chalè, vòltaj, oswa tranzistò nan tèt li.Poutèt sa, lòt moun sèvi ak HFE kòm yon gid ki graj epi ajoute rezistans oswa pati fidbak fè kous la pi estab.

Mete kanpe tranzistò a (prejije)

Pou yon tranzistò nan travay byen, li bezwen yo dwe mete kanpe ak aktyèl la dwa ak vòltaj.Sa a se konfigirasyon yo rele prejije.Pou jwenn kantite lajan an dwa nan aktyèl pèseptè, nou bezwen voye yon sèten kantite aktyèl baz.HFE ede nou konnen ki kantite baz aktyèl pou bay.Pou egzanp, si yon sikwi bezwen 10 mA nan aktyèl pèseptè ak HFE se 100, Lè sa a, baz la ta dwe jwenn 0.1 Ma.Depi HFE ka varye menm ant tranzistò menm jan an, li enpòtan pou planifye pou pi move ka a.Sèvi ak pi ba valè HFE espere nan fich la epi ajiste kous la lè l sèvi avèk rezistans oswa fidbak asire li opere kòrèkteman.

Ede ak konsepsyon sikwi

HFE tou afekte ki jan se sikwi a tout antye bati, espesyalman nan sikwi anplifikatè.Menm si HFE pa montre moute dirèkteman nan fòmil la pou genyen vòltaj, li toujou afekte ki jan tranzistò a ap travay.Li chanje aktyèl la baz, ki chanje tension yo ak kouran nan rès la nan kous la.Pou egzanp, nan yon anplifikatè komen-emeteur, genyen an vòltaj depann sou de rezistans: youn nan pèseptè a ak youn nan emeteur la.Ajoute yon rezistans nan emeteur a (yo rele koripsyon emeteur) ka fè anplifikatè a pi estab.Sa a tou ede redwi efè a nan chanjman ki fèt nan HFE, fè kous la plis serye.

Vire bagay sa yo sou yo ak sou (oblije chanje)

Tranzistò yo tou itilize kòm switch nan sikwi dijital ak pouvwa.Nan ka sa a, tranzistò a se swa konplètman koupe oswa konplètman sou.Pou asire w ke tranzistò a vire konplètman sou, aktyèl la baz gen yo dwe wo ase.Anjeneral nou bay plis aktyèl pase kalkil debaz yo montre HFE.Sa a se aktyèl siplemantè yo rele yon faktè sekirite.Pou egzanp, si yon sikwi bezwen 100 mA soti nan pèseptè a ak HFE se 100, ou ta ka panse 1 Ma nan baz la se ase.Men, yo dwe san danje, anpil souvan bay 2 a 5 Ma olye.Sa a asire tranzistò a konplètman vire sou, menm si HFE se pi ba pase espere.Bay aktyèl baz aktyèl ede evite pwoblèm tankou tranzistò a sèlman vire sou mwatye chemen, ki ta kapab lakòz chalè oswa pèt pouvwa.

Diferan kalite benefis tranzistò

Beta (β) HFE

Beta, souvan reprezante pa senbòl la β oswa HFE, se benefis aktyèl la DC nan yon tranzistò nan yon konfigirasyon komen-emeteur.Li defini rapò a nan aktyèl la Pèseptè (IC) nan aktyèl la baz (IB), ki montre konbyen lajan aktyèl la opinyon anplifye lè pase nan tranzistò a.Sa a se espesifye nan fich yon tranzistò a epi yo ka varye depann sou modèl la tranzistò espesifik, pakèt la fabrikasyon, e menm kondisyon opere tankou tanperati.Menm si itil nan konprann ki jan yon tranzistò konpòte li ak siyal fiks, benefis sa a se pi plis ideyal pou analiz DC olye ke segondè-frekans oswa rapidman chanje aplikasyon pou siyal.

Figi 3. Mezire DC aktyèl genyen (HFE) nan yon konfigirasyon tranzistò komen-emeteur

hfe

Benefis aktyèl AC a, deziye kòm HFE, se menm jan an nan konsèp a β men aplike a ti-siyal, altène senaryo aktyèl kote siyal la opinyon ap chanje sou tan.Sa a genyen enpòtan nan konsepsyon anplifikatè paske li endike ki jan efektivman yon tranzistò ka ogmante fluctuations minè nan opinyon aktyèl.Sepandan, HFE se pa konstan, li diminye kòm frekans ogmante, sitou akòz efè yo nan kapasite entèn tranzistò ki kòmanse domine nan pi wo frekans.Ou dwe konte pou konpòtman sa a frekans-depandan lè konsepsyon sikwi gen entansyon opere nan radyo oswa lòt frekans segondè, kòm benefis siyal ka pi ba pase espere.

α (alfa)

Alpha (α) se benefis aktyèl la nan yon tranzistò lè li se configuré nan yon aranjman komen-baz, epi li se defini kòm rapò a nan aktyèl la pèseptè (IC) nan aktyèl la emeteur (sètadi).Depi anpil ti aktyèl antre nan baz la nan konfigirasyon sa a, α se nòmalman trè pre 1, sa vle di prèske tout aktyèl la emeteur fè li nan pèseptè la.Sa fè anplifikatè komen-baz efikas nan aplikasyon pou wo-frekans, menm jan yo ofri ekselan estabilite ak enpedans opinyon ki ba.Pandan ke Alpha se mwens entwisyon pase beta, li rete yon paramèt enpòtan nan RF ak konsepsyon sikwi analòg.

Voltage genyen (AV)

Akeri vòltaj, ki reprezante pa AV, se rapò a nan vòltaj la pwodiksyon nan vòltaj la opinyon (Vout/VIN) ak sèvi kòm yon mezi kle nan pèfòmans anplifikatè.Li di nou konbyen yon sikwi ogmante nivo a vòltaj nan yon siyal, ki se gwo lè objektif la se ranfòse entrain vòltaj fèb, tankou sa yo ki soti nan detèktè oswa mikro.Genyen vòltaj depann de tou de pwopriyete tranzistò a ak konpozan yo sikwi ki antoure tankou rezistans ak kondansateur.Yon genyen vòltaj segondè vle di yon ti vòltaj opinyon ka rezilta nan yon balanse gwo pwodiksyon, men ou dwe jere sa a ak swen pou fè pou evite deformation oswa enstabilite.

Pouvwa Akeri (AP)

Pouvwa pouvwa, deziye kòm AP, reprezante rapò a nan pouvwa pwodiksyon nan pouvwa opinyon ak paramèt nan aplikasyon pou kote enèji transfè efikasite, tankou nan anplifikasyon odyo ak frekans radyo (RF) transmisyon.Li konsidere tou de anplifikasyon aktyèl ak vòltaj, bay yon View plis holistic sou ki jan efektivman yon tranzistò ka ogmante enèji a nan yon siyal.Pouvwa pouvwa enpòtan lè pwodiksyon an dwe kondwi yon chaj sou yon distans oswa pwodwi son ki ka tande ak klè ak volim.Vize pou pwodiksyon maksimòm ak enèji opinyon minim, sèvi ak mezi sa a yo chwazi tranzistò apwopriye ak optimize Layout nan sikwi.

HFE vs Beta (β)

Patikilarite	HFE (DC aktyèl genyen)	Beta (β)
Definisyon	Rapò nan pèseptè aktyèl (IC) nan baz aktyèl (IB)	Teyorik aktyèl benefis nan yon tranzistò
Ke yo rele tou	Pi devan DC aktyèl benefis;Pafwa βf nan fich	Senbòl jeneral pou benefis aktyèl
Senbòl	hfe	β
Itilizasyon	Itilize pou chwazi/tès tranzistò reyèl	Itilize nan analiz sikwi ak estimasyon rapid
Kalite mezi	Mond reyèl la, mezire anba kondisyon espesifik	Teyorik oswa idealize
Kalite siyal	Reprezante DC genyen;miniskil HFE itilize pou AC genyen	Tipikman itilize vle di DC genyen
Depandans frekans	HFE (AC) se frekans depandan;HFE (DC) se pi plis ki estab	Anjeneral konsidere konstan nan kalkil
Distans	Tipikman ant 10 ak 500	Tipikman sipoze menm jan ak HFE pou kalkil debaz yo
Siseptibilite	Varye avèk tanperati, vòltaj, ak lòt kondisyon yo	Epitou varye, men se pa toujou faktè nan konsepsyon de baz yo
Aplikasyon	Itilizasyon pratik nan konsepsyon anplifikatè ak switch	Konpreyansyon konseptyèl ak estimasyon konsepsyon

Akeri aktyèl nan diferan eta tranzistò

Rejyon aktif

Nan rejyon an aktif, tranzistò a ap fonksyone kòm yon anplifikatè, ki se aplikasyon ki pi komen li yo nan elektwonik analòg.Sa a se eta a ki kote junction nan baz-emeteur se pi devan partial, pandan y ap junction nan baz-pèseptè se ranvèse partial, sa ki pèmèt tranzistò a yo reponn nan yon fason ki kontwole ak pwopòsyonèl nan chanjman ki fèt nan aktyèl la baz.Nan rejyon sa a, benefis aktyèl la, tipikman deziye kòm HFE oswa β, rete relativman konstan ak previzib, fè li ideyal pou anplifikasyon lineyè.Se aktyèl la pèseptè dirèkteman enfliyanse pa aktyèl la baz, e menm yon ti chanjman nan baz la ka rezilta nan yon chanjman pi gwo nan pèseptè a, ki se poukisa tranzistò yo, se pou itil nan anplifikasyon siyal nan eta sa a.

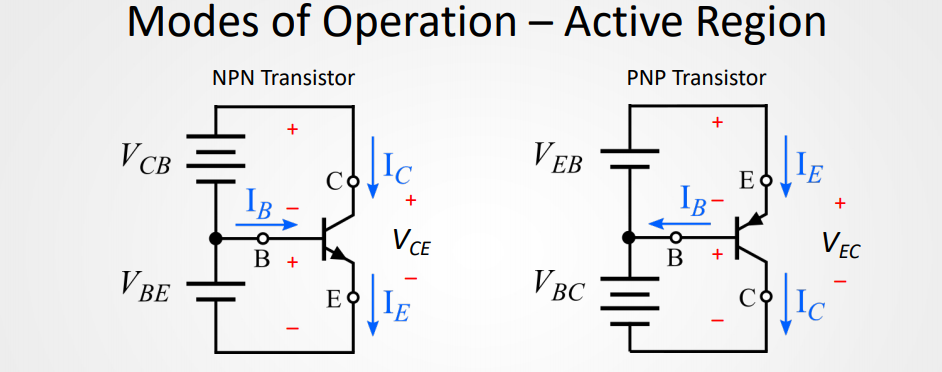

Figi 4. Rejyon aktif prejije ak koule aktyèl nan NPN ak PNP tranzistò

Rejyon Saturation

Nan rejyon an saturation, tranzistò a opere plis tankou yon switch ki vire konplètman sou.Isit la, tou de baz-emeteur yo ak baz-pèseptè rakor yo pi devan partial, sa ki pèmèt aktyèl koule lib soti nan pèseptè emeteur ak rezistans minim.Eta sa a se tipik nan sikwi lojik dijital ak aplikasyon pou oblije chanje, ki kote tranzistò a itilize swa konplètman pèmèt oswa bloke koule aktyèl la.Nan saturation, vòltaj la pèseptè-emeteur gout nan yon nivo ki ba, ak benefis aktyèl la, oswa HFE, vin petinan paske tranzistò a pa reponn linear nan opinyon.Olye de sa, se aparèy la konsidere yo dwe fè nan kapasite maksimòm li yo pou kondisyon yo bay yo, ak nenpòt ki ogmantasyon nan baz aktyèl pa siyifikativman ogmante aktyèl la pèseptè.

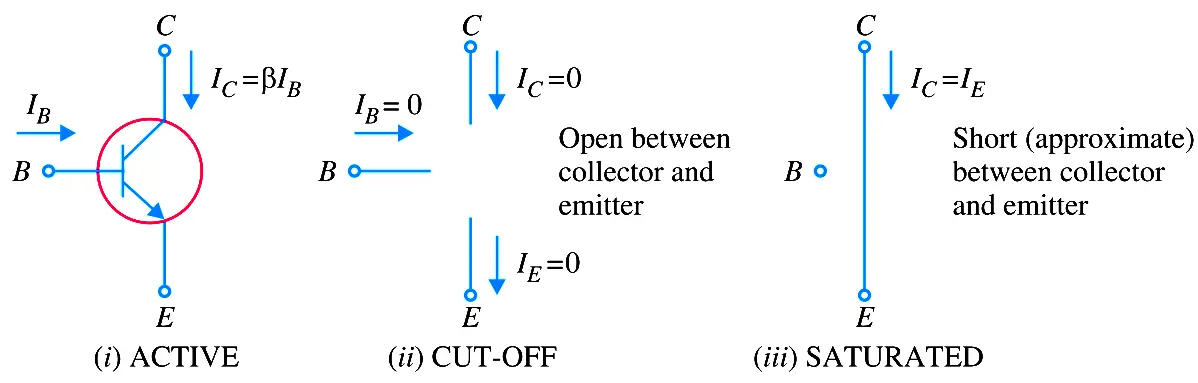

Figi 5. Konpòtman tranzistò nan rejyon aktif, coupure, ak satire

Rejyon coupure

Nan rejyon an coupure, tranzistò a konpòte li tankou yon switch louvri, sa vle di pa gen okenn koule aktyèl nan chemen an pèseptè-emeteur.Sa rive lè tou de baz-emeteur yo ak baz-pèseptè rakor yo ranvèse partial, efektivman fèmen tranzistò a la.Depi pa gen okenn aktyèl baz, pa kapab genyen okenn aktyèl pèseptè, fè eta sa a itil nan sikwi dijital kote yon klè "koupe" kondisyon ki nesesè.Nan rejyon sa a, benefis aktyèl la pa aplike paske tranzistò a pa ap fè nan tout.Eta a coupure asire ke tranzistò a bloke koule aktyèl antyèman, epi li se souvan itilize nan konjonksyon avèk rejyon an saturation pou binè sou/sou kontwòl nan oblije chanje aplikasyon yo.

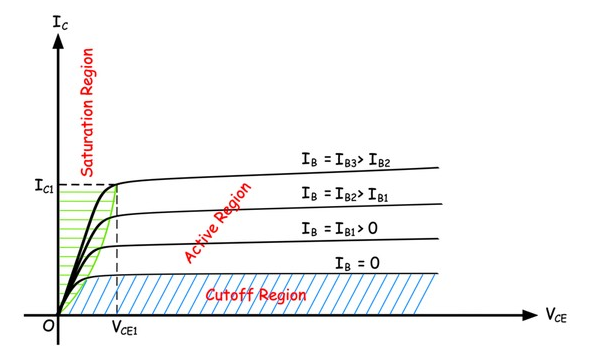

Figi 6: BJT pwodiksyon koub karakteristik ki montre coupure, aktif, ak rejyon saturation

Aplikasyon pou tranzistò HFE nan sikui

Akeri aktyèl la DC (HFE) nan yon tranzistò junction bipolè (BJT) jwe yon wòl santral nan ki jan efektivman tranzistò a anplifye siyal oswa switch aktyèl nan yon kous.Defini kòm rapò a nan pèseptè aktyèl la baz aktyèl, HFE dirèkteman enfliyanse ki jan yon ti opinyon aktyèl kontwole yon aktyèl pwodiksyon pi gwo.Anba la a se aplikasyon pou sikwi kle kote HFE gen yon enpak.

Sikwi anplifikatè

Nan desen anplifikatè, espesyalman sa yo lè l sèvi avèk yon konfigirasyon komen-emeteur, HFE kouche konbyen yon ti baz aktyèl anplifye nan aktyèl pèseptè.Sa a afekte benefis aktyèl la, ki an vire enfliyanse genyen vòltaj lè konbine avèk rezistans ekstèn.HFE tou jwe yon wòl nan opinyon an ak pwodiksyon enpedans nan anplifikatè la.Nan milti-etap desen, mismatched valè HFE ant etap ka mennen nan distòsyon oswa inegal genyen.Pou jere sa a, lòt moun matche ak tranzistò HFE oswa ajoute emeteur koripsyon rezistans estabilize benefis la ak diminye depandans sou HFE.Pou sistèm analòg presizyon, ki konsistan HFE ede asire pwòp anplifikasyon siyal, ba distòsyon Harmony, ak pi bon linear.

Chanje sikui

Nan sikwi dijital ak pouvwa oblije chanje tankou inverseurs lojik, chofè relè, oswa interfaces mikrokontroleur, HFE detèmine ki jan avèk efikasite tranzistò a antre nan mòd saturation.Yon HFE ki pi wo vle di tranzistò a ka konplètman boure ak mwens aktyèl baz, ki se enpòtan lè siyal la kontwòl bay aktyèl limite.Si HFE twò ba, tranzistò a ka pa konplètman chanje sou, sa ki lakòz tranzisyon pi dousman, saturation enkonplè, ak ogmante chalè.Pwoblèm sa yo diminye efikasite sikwi ak disponiblite.Pou asire operasyon serye, sèvi ak minimòm espere valè HFE pandan konsepsyon.Apwòch sa a asire tranzistò a ap toujou chanje byen anba tanperati ak divès kalite kondisyon chaj.

Regilatè vòltaj

Nan sikwi regilatè lineyè, tranzistò a opere nan rejyon aktif la, kote li dwe kontwole nan yon pakèt domèn kouran pèseptè ak opinyon egzak baz aktyèl la.Isit la, HFE ede kenbe egzat règleman vòltaj atravè varye tension opinyon ak charj pwodiksyon.Pou egzanp, nan seri-pas regilatè, yon HFE ki estab pèmèt tranzistò a kenbe yon vòltaj pwodiksyon konstan pandan y ap founi divès kantite lajan aktyèl.Sepandan, HFE ka diminye ak ogmantasyon tanperati oswa aje, ki ka konpwomi estabilite vòltaj.

Sikwi osilator

Nan sikui tankou Colpitts oswa osilateur Hartley, HFE tranzistò a afekte benefis nan bouk, yon faktè nan kòmanse ak soutni osilasyon.Si benefis la twò ba, osilasyon pa ka kòmanse.Si li la twò wo, siyal la ka defòme oswa chanjman nan konpòtman enstab.Paske HFE enpak etap la anplifikasyon nan bouk la osilator, chanjman ki fèt nan HFE ka lakòz flote frekans oswa varyasyon anplitid.Sa a se vre nan anviwònman ak tanperati fluctuant oswa ekipman pou tension.Pou kenbe osilasyon ki estab, gen kèk desen ki gen ladan Otomatik Kontwòl Otomatik (AGC), ki ajiste sikwi a dinamik pou konpanse pou chanjman nan HFE.

Sikwi kondisyone siyal

Sikui ki fèt pou travay sou siyal fèb oswa sansib tankou preamplifiers, filtè aktif, oswa tanpon enpedans, depann sou HFE pou egzat, ki ba-bri operasyon.Sistèm sa yo mande pou segondè fidelite ak distòsyon minim.Pou egzanp, nan yon etap tanpon, yon HFE segondè ak ki estab bay enpedans opinyon segondè ak enpedans pwodiksyon ki ba, ede prezève fòs siyal ak fòm san yo pa chaje sous la.Ou dwe chwazi ak anpil atansyon rezistans ak plan pou varyasyon HFE atravè aparèy ak chanjman nan anviwònman an asire tranzistò a rete nan seri a opere lineyè ak kenbe pwosesis ki konsistan siyal.

Konklizyon

Tranzistò HFE se yon pati enpòtan nan ki jan yon tranzistò ap travay nan yon kous.Li di ou konbyen yon ti opinyon aktyèl ka kontwole yon aktyèl pwodiksyon pi gwo.Menm si HFE ka chanje depann sou tranzistò a ak kijan li te itilize, gid sa a montre ou ki jan yo mezire li, plan pou li, ak sikwi konsepsyon ki toujou travay byen si li chanje.Lè l sèvi avèk zouti tankou rezistans ak fidbak, ou ka fè sikwi ou ki estab ak serye.Si ou ap bati yon anplifikatè, yon switch, oswa yon filtre siyal, konnen ki jan okipe HFE ede sikwi ou travay pi byen ak dire pi lontan.
