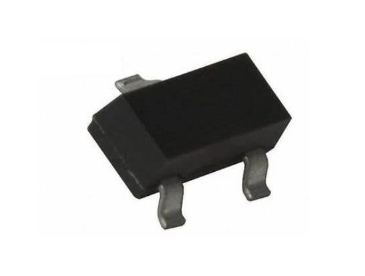

Konprann 2N7002 N-Chèn Nivo lojik MOSFET

Nan atik sa a, nou fouye nan mond lan nan 2N7002 a, yon trè versatile N-kanal lojik nivo MOSFET.Rekonèt pou efikasite li yo ak adaptabilite, eleman sa a semi -conducteurs se grav nan divès kalite sikwi elektwonik, sitou nan amelyore efikasite enèji ak optimize pèfòmans.Soti nan kapasite rapid li yo oblije chanje konpatibilite li yo ak aplikasyon pou ba-vòltaj, 2N7002 a se yon pi renmen pou konsepsyon sistèm kontra enfòmèl ant ak serye.Si wi ou non alimante switch dijital, kondwi pwojè mikrokontroleur ki baze sou, oswa pèmèt solisyon enèji dirab, atribi yo 2N7002 a fè li yon chwa kle pou elektwonik modèn.Join nou jan nou eksplore espesifikasyon teknik li yo, aplikasyon pou, ak konsiderasyon pratik, ofri Sur nan ki jan sa a MOSFET sipòte devlopman nan efikas, aparèy pèfòmans-wo.

Katalòg

2N7002 MOSFET BECA

A 2N7002, yon nivo lojik N-chanèl MOSFET, kenbe yon plas espesyal nan mond lan nan aparèy semi-conducteurs disrè.Sa a eleman, voulu anpil moun, se sitou itilize kòm yon switch oswa anplifikatè.Li se fabrike soti nan materyèl semi -conducteurs epi li se konstwi ak twa tèminal.Aspè notables nan 2N7002 a gen ladan li konsiderableman ba sou-eta rezistans ak yon pòtay pòtay pòt-sous nan apeprè 2.1V.Kalite sa yo fè li sitou sere pou sikui opere nan 3.3V, amelyore efikasite enèji ak optimize pèfòmans oblije chanje.

Kontrèman a fòs li yo, kontra enfòmèl ant li yo SMD anbalaj (SOT-23) prezante sèten limit.Li te gen yon modera ki ba drenaj aktyèl, fiable fournir jiska 200mA kontinyèlman ak akomode maksimòm maksimòm aktyèl ki rive jiska 1A.Pou anpeche domaj potansyèl, li enpòtan pou konfòme yo ak sa yo kontrent operasyonèl nan aplikasyon pou pratik.2N7002 a, souvan souse soti nan manifaktirè tankou sou semi -conducteurs, opere fiable atravè yon seri tanperati ki soti nan -55 ° C a 150 ° C epi li gen yon bouchon pouvwa dissipation nan 200MW.Ou ka souvan mete aksan sou nesesite pou konfòme yo avèk espesifikasyon sa yo prezève entegrite nan sikwi ak prolonje pèfòmans fyab.

2N7002 Karakteristik

Patikilarite	Deskripsyon
Lèt	N-chanèl MOSFET
Sou-eta rezistans	< 5Ω
Kontini drenaj aktyèl (ID)	200ma
Vòltaj drenaj-sous (VDS)	60V
Vòltaj papòt pòtay (VGS-th) (min)	1V
Vòltaj papòt pòtay (VGS-Th) (max)	3V
Vire sou tan	15ns
Fèmen tan	8ns
Kalite pake	TO-92, SOT23-3L

Itilizasyon 2N7002 MOSFET la

MOSFET 2N7002 la favorize nan divès sikwi elektwonik, li te ye pou manyen abil li yo nan switch ba-aktyèl ak vòltaj.Achitekti li se itil espesyalman nan DC-DC convertisseurs ak sistèm emobility, pwomosyon itilizasyon enèji efikas.Pou hanache kapasite li yo, pati li yo nan sistèm jesyon pouvwa kontanporen yo ta dwe rekonèt, ak yon konsantre sou kapasite li pou misyon pou minimize rezistans sou-eta ki koub dechè pouvwa.

Aplikasyon nan konvètisè DC-DC

Nan konvètisè DC-DC, 2N7002 èksèl yo pa ranfòse efikasite transfè enèji nan sikwi elektwonik.Ou ka konsantre sou diminye dissipation pouvwa, fasilite pa MOSFET a ki ba sou-eta rezistans, sa ki pèmèt gadjèt yo opere pi lontan sou rezèv enèji limite.Li nan lajman yo te jwenn nan elektwonik pòtab kote chak inite nan pouvwa konsève amelyore andirans batri.

Wòl nan solisyon emobilite

Kòm pouse a pou transpò ekolojik-zanmi entansifye, se nati 2N7002 la serye ak efikas exploitées pou teknoloji emobility, tankou bisiklèt elektrik ak scooters.Wòl li nan jesyon pouvwa asire pi bon fonksyone ak ranfòse efikasite machin sa yo ', enfliyanman pèfòmans ak satisfaksyon.Ou ka pèsistans rafine metòd yo entegre eleman sa yo, ak aspirasyon ogmante estabilite sistèm pandan ke yo te bliye nan enpak ekolojik.

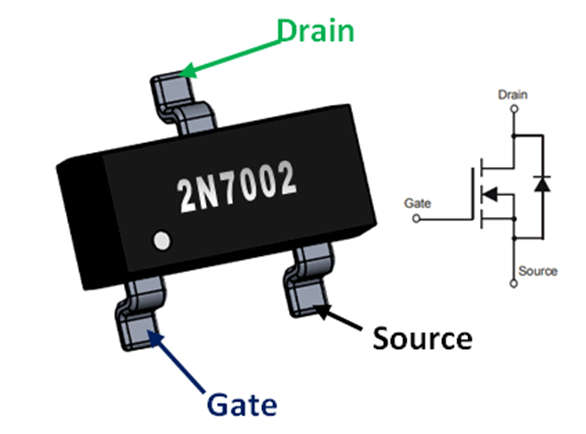

PIN konfigirasyon

Tranzistò a 2N7002 karakteristik twa tèminal fondamantal: sous, pòtay, ak drenaj yo.Chak moun gen fonksyon distenk li yo ak wòl nan asire tranzistò a opere avèk efikasite.

Altènativ ak ranplasman

2N7002 Altènativ

• NTR4003

• FDC666

• FDC558

Lòt kalite N-chanèl MOSFETS

• BS170NL

• IRF3205

• 2N7000

• IRF1010E

• RF540N
