Konprann mikrokontroleur atmega4809 la: pinout, fich, ak fonksyon kle

Mikrokontroleur ATMEGA4809 la, yon pati nan megaavr ® 0-seri Microchip a, se yon zouti pwisan pou ou ap chèche yon balans ant pèfòmans, adaptabilite, ak efikasite.Opere nan frekans jiska 20 megaèrts, sa a mikrokontroleur entegre processeur a AVR® ak yon miltiplikatè pyès ki nan konpitè, fè li ideyal pou nan yon pakèt domèn aplikasyon pou soti nan elektwonik konsomatè nan sistèm kontwòl endistriyèl.Nan atik sa a, nou pral eksplore pinout atmega4809 a, karakteristik kle yo, ak fonksyonalite avanse, en poukisa li vle di soti kòm yon chwa gaya pou tou de pwojè senp ak konplèks.

Katalòg

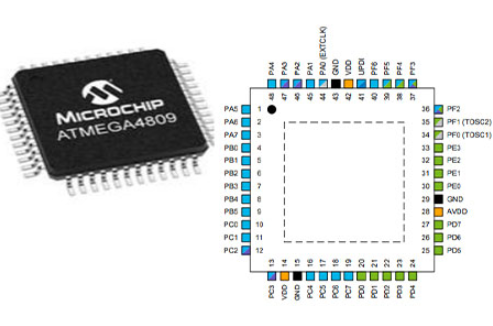

Pinout nan atmega

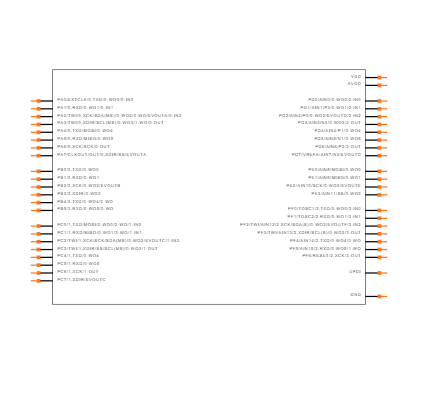

CAD modèl nan atmega

Senbòl

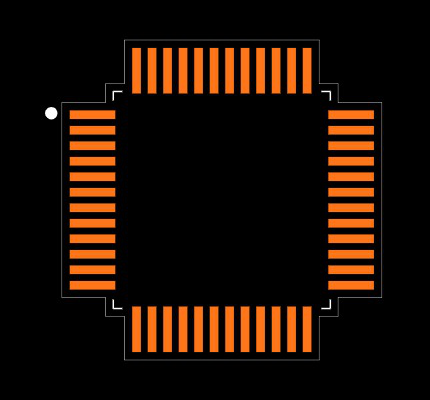

Anprent pye

Atmega4809 BECA

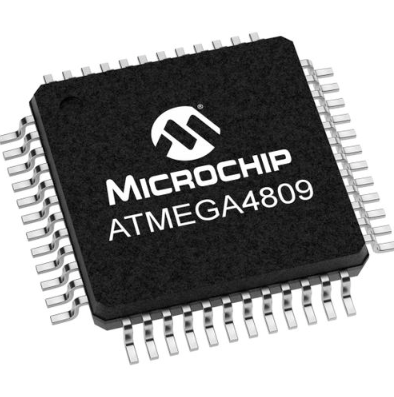

Kòm yon manm distenge nan megaavr ® 0-seri a, atmega4809 a vle di soti nan enkòpore yon processeur AVR® ak yon miltiplikatè pyès ki nan konpitè ki ka opere nan frekans jiska 20 megaèrts.Sa a mikrokontroleur ki disponib nan konfigirasyon divès kalite, prezante jiska 48 kb memwa flash, 6 kb SRAM, ak 256 bytes nan EEPROM nan 28- a 48-PIN pakè.Sant konsepsyon li yo sou yon fleksib, ki ba-pouvwa achitekti ki entegre karakteristik sofistike tankou sistèm nan evènman, sleepwalking, egzat fonksyonalite analòg, ak eta-of-atizay la-periferik, reflete dènye inovasyon Microchip la.

Achitèk ak pèfòmans

• AVR processeur ak pyès ki nan konpitè miltiplikatè: Ekipe ak yon processeur AVR® konplete pa yon miltiplikatè pyès ki nan konpitè, ATMEGA4809 la delivre remakab efikasite enfòmatik ak pèfòmans.Kouri nan vitès jiska 20 megaèrts, duo sa a amelyore vitès ekzekisyon pou operasyon konplèks matematik.Kapasite sa yo fè mikrokontroleur ki byen adapte pou aplikasyon pou mande segondè presizyon ak pwosesis rapid.Konsepsyon an apèl bay moun ki fè efò fè grèv yon balans ant konsomasyon pouvwa ak pèfòmans, ofri yon anfòm Harmony pou divès bezwen teknik.

•Konfigirasyon memwa: Avèk opsyon memwa fleksib li yo, atmega4809 la bay konfigirasyon ki rive jiska 48 kb memwa flash, 6 kb SRAM, ak 256 bytes EEPROM.Sa a adaptabilite akeyir nan yon pakèt domèn bezwen aplikasyon, ki soti nan travay ki senp ki mande minimòm memwa nan aplikasyon pou pi konplèks ki bezwen depo sibstansyèl.Senaryo nan mond reyèl la montre ke yon konfigirasyon memwa balanse ka siyifikativman amelyore pèfòmans sistèm ak reyaksyon.

Karakteristik ba-pouvwa

• Sistèm evènman: Sistèm evènman an nan atmega4809 la pèmèt dirèk kominikasyon periferik-a-periferik, elimine bezwen pou entèvansyon CPU.Karakteristik sa a diminye konsomasyon pouvwa ak ranfòse efikasite pa pèmèt travay yo dwe ranpli ak minim CPU reveye-ups.Pa diminye chaj CPU, li pwolonje lavi batri nan aparèy pòtab ak amelyore efikasite sistèm an jeneral.Sa a filozofi konsepsyon mete aksan sou yon melanj nan pèfòmans ak konsèvasyon enèji, rezonans ak aplikasyon pou ki priyorite itilize ba-enèji.

• Teknoloji sleepwalking: Sleepwalking teknoloji pèmèt periferik yo opere endepandan pandan y ap CPU a rete nan yon mòd dòmi ba-pouvwa.Kapasite sa a asire travay pi gwo yo egzekite ak trase pouvwa minim, optimize lonjevite aparèy la ak efikasite operasyonèl.Eksperyans ki soti nan divès kalite en mete aksan sou enpòtans ki genyen nan tankou pouvwa-ekonomize teknik nan aplikasyon pou kote efikasite enèji se premye.

Kapasite analòg

ATMEGA4809 la gen anpil egzak fonctionnalités analòg, prezante analòg-a-dijital convertisseurs (ADC), dijital-a-analog convertisseurs (DAC), ak comparators.Sa yo periferik analòg bay egzat pwosesis siyal analòg, yo itilize nan aplikasyon pou ki enplike akizisyon done Capteur, pwosesis siyal odyo, ak lòt senaryo kote egzak mezi analòg yo gen obligasyon.Itilizasyon pratik souvan demontre ke kenbe segondè presizyon analòg se debaz pou reyalize pèfòmans sistèm serye ak konsistan.

Periferik ak expandability

Doue ak periferik avanse, atmega4809 la sipòte yon etalaj lajè de aplikasyon pou.Periferik sa yo pwolonje kapasite mikrokontroleur yo ak interfaces pou pwotokòl kominikasyon, time, ak batman kè-lajè (PWM).Tankou yon seri konplè periferik pèmèt atmega4809 a pou adapte yo ak desen divès ak konplèks, ankouraje solisyon inovatè nan fleksibilite li yo ak expandability.

Espesifikasyon detaye

Isit la se tab la spesifikasyon teknik pou teknoloji a microchip Atmega4809-AFR.

Lèt	Paramèt
Izin Tan plon	13 Semèn
Aliye Lèt	Sifas Mòn
Pakèt / Ka	48-TQFP Ekspoze pad
Sifas Mòn	Wi
Done Converters	A/d 16x10b
Nonb nan mwen/os	41
Rom (Pawòl)	24,576
Opere Tanperati	-40 ° C a 125 ° C TA
Anbalaj	Tep & Bobine (TR)
Seri	Megaavr® 0
Separe Kondisyon	Aktif
Imidite Nivo sansiblite (MSL)	3 (168 èdtan)
Nonb nan fen	48
HTS Kòd	8542.31.00.01
Estasyon Pozisyon	Quad
Estasyon Fòm	Gullwing
Founi Tansyon	3V
Estasyon Anplasman	0.5mm
Fondasyon Nimewo pati	Atmega4809
JESD-30 Kòd	S-PQFP-G48
Founi Voltage-max (VSUP)	5.5V
Founi Voltage-min (VSUP)	1.8V
Osilator Lèt	Entèn
Vitès	20MHz
Belye Tay	6k x 8
Tansyon - Pwovizyon pou (VCC/VDD)	1.8V 5.5V
UPS/uk/periferik Kalite ICS	Mikrokontroleur, RISC
Nwayo Processeur	Av
Periferik	Mawon-soti Detekte/Reyajiste, POR, PWM, WDT
Pandil Abitid	20MHz
Program Kalite memwa	Zeklè
Nwayo Tay	8-ti jan
Program Gwosè memwa	48KB (48k x 8)
Koneksyon	I2C, Spi, uart/usart
Mò Tay	16
Ajen ADC	Wi
DMA Kanal	Non
Prm Kanal	Non
DAC Kanal	Non
Eeprom Tay	256 x 8
Sou-chip Pwogram lajè ROM	16
Fontyè Eskanè	Non
Fòmat	Pwen fiks
Entegre Kachèt	Non
Belye (Mo)	512
Nonb nan seri mwen/os	4
Nonb nan time	5
Nonb nan entèwonp ekstèn	41
Sou-chip Done lajè belye mouton	16
Longè	7mm
Wotè Chita (max)	1.2mm
Lajè	7mm
Rohs Kondisyon	Rohs3 Konfòme

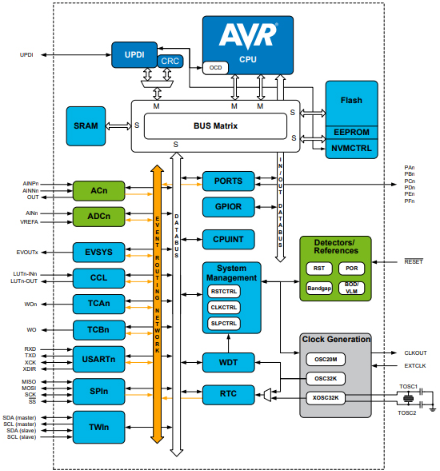

Dyagram blòk nan atmega4809

Atmega4809 karakteristik

Amelyore miltiplikatè pyès ki nan konpitè pou kalkil rapid

ATMEGA4809 la gen anpil yon miltiplikatè pyès ki nan konpitè pèfòmans-wo ki akselere operasyon aritmetik anpil anpil.Sa a se sitou avantaje pou aplikasyon pou ki enplike entansif pwosesis matematik, kidonk amelyore efikasite informatique.Egzanp yo gen ladan chifreman, pwosesis siyal, ak analiz done aktyèl, kote miltiplikatè a pyès ki nan konpitè ka siyifikativman diminye tan pwosesis, optimize pèfòmans sistèm.

Twa mòd dòmi pou jesyon pouvwa optimize

Mikrokontroleur la sipòte twa mòd dòmi.

• Mòd san fè anyen konsa: konsève aktivite CPU pandan y ap diminye pouvwa a periferik, ideyal pou senaryo ki mande tan repons rapid.

• Mòd ki sibstiti an: konsève plis enèji pa kanpe CPU a ak kenbe itil eta operasyonèl, Fitting pou aplikasyon pou ak aktivite peryodik.

• Pouvwa Down Mode: Ofri ekonomi pouvwa maksimòm pa kanpe tout aktivite, apwopriye pou batri ki mache ak aparèy ak itilizasyon detanzantan.

Sistèm evènman pou kowòdinasyon periferik san chay CPU

Yon atribi remakab se sistèm evènman an, sa ki pèmèt periferik yo kominike dirèkteman san yo pa patisipasyon CPU.Sa a diminye latansi ak ranfòse reyaksyon sistèm jeneral pa offloading kowòdinasyon periferik.Tankou yon mekanis se anpil valè nan sistèm kontwòl aktyèl kote distribisyon ak presizyon yo aktif.Achitekti sistèm evènman an, menm jan ak teknik aksè memwa dirèk, minimize obstak CPU, amelyore efikasite.

Watchdog revèy (WDT) pou estabilite sistèm

Entegre Watchdog revèy la Bolsters Sistèm fyab pa siveyans ak rekipere li de oke operasyonèl yo.WDT a aji kòm yon mekanis failsafe, retabli mikrokontroleur la sou detekte ki pa responsab, kidonk evite aksidan sistèm.Sa a se kouch fyab sitou itilize nan sistèm kontwòl endistriyèl ak konsomatè elektwonik, asire ranfòse sekirite ak estabilite.

Pouvwa-sou Reyajiste (POR) ak Brown-soti deteksyon (BOD) pou operasyon ki konsistan

Pou demaraj san danje ak operasyon serye, atmega4809 a gen ladan.

• Pouvwa-sou Reyajiste (POR): Inisye mikrokontroleur la sou pouvwa restorasyon, asire yon eta ki konsistan demaraj.

• Deteksyon mawon-soti (BOD): Pwoteje kont fluctuations vòltaj ki ta ka konpwomi estabilite aparèy, otomatikman retabli sistèm lan lè vòltaj gout anba a yon papòt seri.

Single-PIN pwogramasyon ak debogaj koòdone (UPDI) pou devlopman efikas

Single-PIN Inifye Pwogram Debug Entèfas la (UPDI) siyifikativman fasilite devlopman ak debogaj pwosesis.Koòdone sa a diminye konpleksite fizik ak pwosedi yo jeneralman ki asosye ak pwogram mikrokontroleur ak debogaj, amelyore pwodiktivite pwomotè.Senplisite Updi a se sitou benefisye nan sik devlopman repete, kote tès rapid ak debogaj yo se pi gwo pou fini pwojè alè.

Nan sans, atribi Atmega4809 la founi yon platfòm versatile ak efikas apwopriye pou yon etalaj lajè de aplikasyon pou, ki gen ladan konsomatè elektwonik ak automatisation endistriyèl.Pa entegre jesyon pouvwa avanse, kapasite kalkil rapid, ak karakteristik gaya fyab, li bay yon fondasyon tèribl pou devlope pèfòmans-wo, sistèm serye.

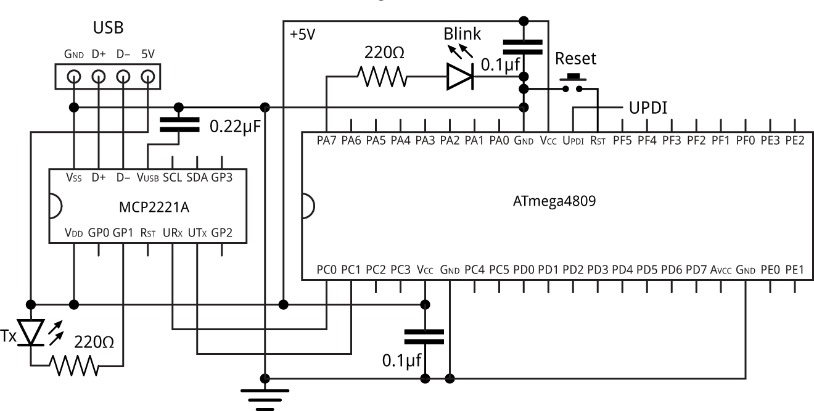

Awondisman atmega4809

Konparezon nan atmega4809 ak atmega328

Pèfòmans ak efikasite konparezon

Tou de la Atmega4809 ak Atmega328 delivre nivo konparab nan pèfòmans.Atmega328 la, souvan yo te jwenn nan tablo Arduino, vle di soti nan efikasite pouvwa.Sa a mikrokontroleur entegre teknoloji Picopower Atmel a, pèmèt pi ba konsomasyon pouvwa san yo pa sakrifye pèfòmans.

Diferans achitekti

Egzamine achitekti yo pi byen, atmega4809 la bay sèten amelyorasyon sou atmega328 la.ATMEGA4809 la ofri yon sistèm konfigirasyon periferik fleksib.Fleksibilite sa a bay pi bon pèfòmans sistèm jeneral.Sistèm lan se plis adaptab, espesyalman nan aplikasyon pou ki enplike detèktè miltip oswa periferik.

Pwogramasyon ak devlopman

An tèm de pwogramasyon ak devlopman, konpatibilite a bak nan atmega4809 a ak atmega328 a se avantaje.Sa a konpatibilite senplifye pwosesis migrasyon an nan pwojè ki egziste deja orijinal ki fèt pou atmega328 la.Zouti avanse debogaj ki te sipòte pa ATMEGA4809 a ka trè benefisye nan pwojè konplèks, sa ki pèmèt pou idantifikasyon pwoblèm bonè ak rezolisyon.

Konsomasyon pouvwa nan aplikasyon pratik

Diferans yo konsomasyon pouvwa vin sitou evidan nan aplikasyon pou aktyèl.Pou aparèy ki mache ak pil, kapasite Picopower ATMEGA328 la ka pwolonje peryòd operasyonèl ant chaj yo.Avanse karakteristik avanse ki ekonomize ATMEGA4809 la ka optimize enèji itilize pi lwen, espesyalman benefisye nan aplikasyon pou ultra-ba-pouvwa.

Future-Proofing ak adaptabilite

Lè ou konsidere lavni-Proofing, Atmega4809 a anpil fonksyonalite ranfòse rann li yon opsyon plis versatile.Pi gwo sipò li pou periferik ak jesyon memwa amelyore yo aktif pou aplikasyon konplèks, en.Karakteristik sa yo bay yon fondasyon gaya pou inovasyon nan lavni ak gran, fè li ideyal pou planifikasyon amelyorasyon.

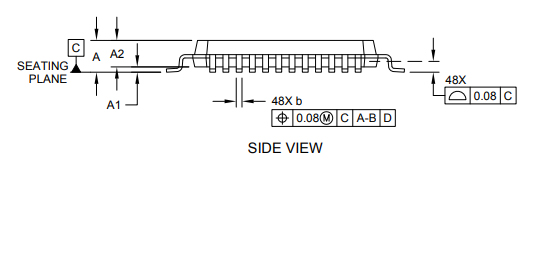

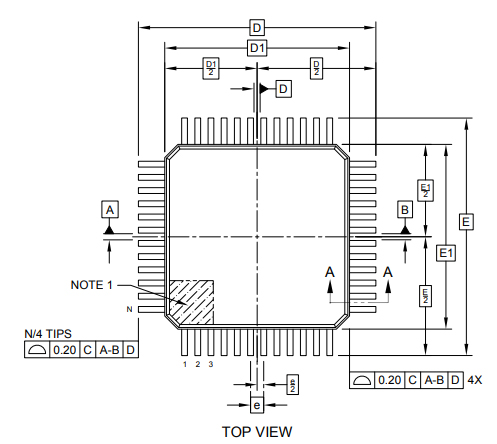

Pake nan atmega4809

Enfòmasyon manifakti

Microchip Teknoloji Inc., ki baze nan Chandler, Arizona, èksèl nan ofri yon gwo ranje nan mikrokontroleur ak semi -conducteurs analòg.Se konpayi sa a ki renome pou diminye risk devlopman, koupe depans sistèm, ak vitès moute tan-a-mache.Atravè sipò-wo kalite yo ak pwodwi serye, Microchip te byen fèm etabli lidèchip li yo nan endistri an.

ATMEGA4809 la vle di soti nan mitan ofrann Microchip a akòz kapasite avanse li yo ak achitekti adaptab, fè li apwopriye pou aplikasyon pou divès ki mande solisyon gaya ak efikas.Mikrokontroleur sa a sipòte yon gwo etalaj de fonksyonalite, fè li efor entegre nan divès sistèm.
