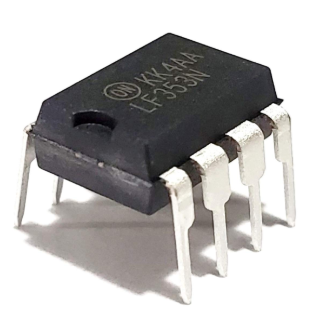

Konprann LF353N la: Yon Doub JFET D 'anplifikatè operasyonèl

Operasyonèl anplifikatè yo aktif nan presizyon konsepsyon analòg, asire siyal fidelite ak estabilite.LM353N ak LF393N, ki prezante achitekti opinyon JFET wo-vòltaj, yo pwepare pou sistèm odyo modèn, sikwi presizyon, ak aplikasyon pou gwo vitès.Sa yo anplifikatè briye ak enpedans segondè opinyon, bri ki ba, ak pèfòmans gaya, fè yo ideyal pou odyo pwofesyonèl, interfaces Capteur, ak gwo vitès sistèm analòg-a-dijital.Yo delivre pèfòmans serye ak versatile nan senaryo mande.Pòs sa a eksplore karakteristik yo ki teknik ak aplikasyon pou nan LM353N la ak LF393N, ofri yon gid konplè nan sèvi ak yo nan kontèks espesyalize.

Katalòg

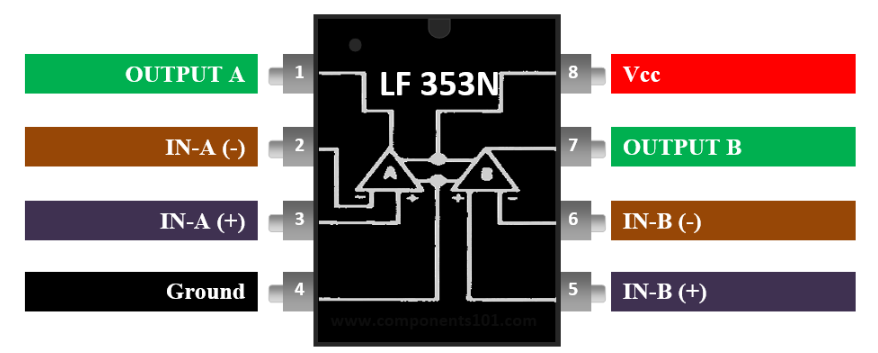

PIN konfigirasyon detay

Nimewo PIN	Non PIN	Deskripsyon
1	Sòti-A	Pwodiksyon nan op-amp 1
2	Antre-a (-)	Envèse opinyon nan op-amp 1
3	Antre-A (+)	Ki pa Peye-ranvèse D 'nan OP-amp 1
4	Vee, gnd	Tè oswa vòltaj ekipman pou negatif
5	Antre-B (+)	Ki pa Peye-ranvèse D 'nan op-amp 2
6	Antre-B (-)	Envèse opinyon nan op-amp 2
7	Pwodiksyon-b	Pwodiksyon nan op-amp 2
8	VCC	Vòltaj ekipman pozitif

Karakteristik ak karakteristik

Karakteristik/spesifikasyon	Detay
Lèt	Doub op-amp ak opinyon JFET
Ekipman pou vòltaj	± 18V
Pwovizyon pou aktyèl (max)	6.5mA
Bri opinyon	Vòltaj bri ba opinyon ak aktyèl
Pleasant benefis	4MHz
Antre enpedans	Wo
To touye	Wo
Opsyon pake	8-PIN SOIC ak PDIP

Ranplasman pou LF393N

• TL074

• LM1558

• MCP6002

Apèsi sou lekòl la nan LF393N JFET-opinyon op-amp

LF393N a, ki fèt nan Texas Enstriman, se yon doub-opinyon JFET anplifikatè operasyonèl pwepare pou aplikasyon analòg presizyon.Enpedans segondè opinyon li yo asire minimòm dezòd nan sous siyal, fè li ideyal pou sikwi mande fidelite siyal, tankou anplifikasyon odyo.Avèk yon Pleasant 4 MHz ak yon pousantaj touye nan 13 V/μs, LF393N a èksèl nan manyen tranzisyon siyal rapid, pwezante li kòm yon chwa tèt pou gwo vitès desen analòg ak konplike pwosesis siyal odyo.Bri ki ba opinyon anplifikatè a ak patipri aktyèl plis amelyore pèfòmans, diminye deformation ak asire operasyon serye anba kondisyon divès.Anplis de sa, ranje doub-ekipman pou vòltaj li yo ki rive jiska ± 18V sipòte yon etalaj lajè nan konfigirasyon sikwi, menm si ou dwe kont pou limit pwodiksyon ranje nan sèl-ekipman pou dispozisyon.

Nan aplikasyon odyo ak acoustic, kapasite LF393N a klere, sitou nan preamplifiers mikwofòn ak pedal efè gita, kote enpedans segondè li yo ak bri ki ba asire klè ak reyaksyon.Anplifikatè a prezève sibtilite yo nan kaptire odyo pandan y ap pèmèt lis dinamik siyal pou repwodiksyon son natirèl.Ou kapab tou valè estabilite li yo anba divès kalite kondisyon chaj, fè li yon chwa serye pandan tou de prototip ak deplwaman final la.Pandan ke altènativ tankou MCP6002 a ofri pi ba konsomasyon pouvwa pou dijital ki konsantre sou desen, LF393N a siperyè presizyon ton ak pèfòmans segondè-frekans solidifye estati li yo kòm yon eleman serye pou odyo-santre ak gwo vitès sistèm analòg.

Aplikasyon divès

Jeni estratejik LF393N a ak espesifikasyon fò fè li yon eleman fleksib ak dezirab nan tout domèn aplikasyon anpil.Yon eksplorasyon nan itilizasyon potansyèl li yo pral bay apresyasyon ak konpreyansyon yo genyen sou entegrasyon li yo nan divès kalite kontèks espesyalize, amelyore pwosesis la pou pran desizyon.

Low-bri anplifikatè odyo

Enisyè odyo souvan mande anplifikatè ki asire egzat repwodiksyon son, mete aksan sou minimòm deformation ak klè.LF393N a vle di soti ak vòltaj ki ba li yo bri opinyon ak awogan Pleasant, restrenn entèferans elektwonik pandan y ap konsève fidelite son.

Pou egzanp, Kovèti pou odyo pwofesyonèl tankou estidyo melanje consoles, pè anplifye siyal endispoze soti nan MICs oswa gitar elektrik, asire ou reyalize anrejistreman cristalline ak son anrichi.Nan yon endistri kondwi pa aspirasyon bon jan kalite sevè, sa a atribi pote valè nye.

Sikwi ak enpedans opinyon segondè

Itilize LF393N a nan sikwi enpedans-sansib minimize flo aktyèl la nan tèminal yo opinyon, fè li pi bon pou sistèm delika.Sa a vin sitou benefis pou detèktè, zouti presizyon, ak aparèy mezi metikuleuz.

Nan senaryo ki enplike sous vòltaj wo-enpedans, tankou elektwòd ECG medikal oswa endistriyèl detèktè piezoelectric, LF393N pwoteksyon entegrite siyal la.Pa evite loading efè, li pèmèt egzak done akizisyon nan enstriman sansib ak egzak.

Echantiyon epi kenbe modil

LF393N a èksèl nan echantiyon epi kenbe modil akòz tan rapid li rezoud ak ki estab karakteristik ki ba drift.Atribi sa yo yo te itilize pou kaptire valè siyal egzat pandan pwosesis done rapid oswa nan sistèm dinamik analòg-a-dijital.

Pou egzanp, osiloskop dijital souvan ogmante LF393N a nan echantiyon epi kenbe segments, pwoteje entegrite siyal jan li transit nan etap konvèsyon.Sa a asire ilistrasyon egzat nan rapid, siyal tan-varyab pandan aktivite tankou analiz breakpoint, sipèvizyon ond, ak diagnostics elektwonik.

High-vitès intégrateurs

Nan pwosesis ki enplike entegrasyon sikwi rapid, anplifikatè yo dwe okipe anpil bandwidths ak dinamik ajil.Pousantaj siperyè touye ak minimòm vòltaj konpanse rann LF393N a efikas pou entegrasyon egzak nan vitès ki wo.

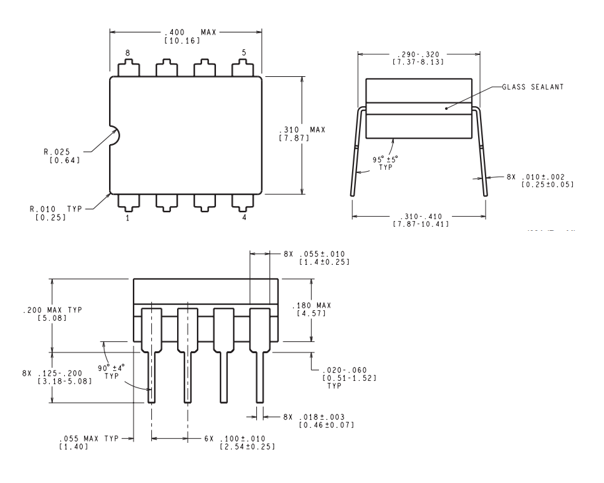

2D modèl
