Ki sa ki SRAM?

SRAM, oswa RAM estatik, se yon kalite memwa ki konsève done san yo pa bezwen an pou konstan entérésan, fè li pi vit ak plis serye pou travay espesifik.Kontrèman ak DRAM, li pa mande pou peryodik recharge, men pi gwo gwosè li yo ak pi wo pri limite itilizasyon li nan aplikasyon pou espesyalize.Atik sa a eksplore karakteristik li yo, kalite, mekanis k ap travay, ak itilizasyon pratik.

Katalòg

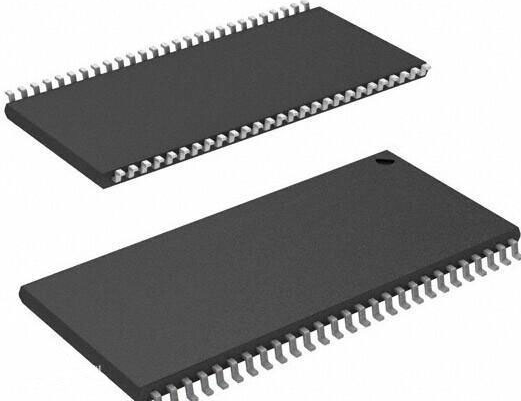

Entwodiksyon nan SRAM

SRAM se yon kalite memwa ki pa bezwen yon sikwi rafrechi pou kenbe done li yo, kontrèman ak DRAM, ki egzije pou recharge souvan kenbe enfòmasyon li yo entak.Sa fè SRAM fè pi vit ak pi efikasman nan sèten travay.Sepandan, li gen dezavantaj li yo.Pou egzanp, SRAM gen yon nivo entegrasyon pi ba, ki vle di li pran moute plis espas fizik konpare ak DRAM ak kapasite nan depo menm.Poutèt sa, SRAM jeneralman pi chè.Yon wafer Silisyòm ki pwodui DRAM ak yon pi gwo kapasite pral bay mwens SRAM nan menm zòn nan.Pandan ke pèfòmans li se pi bon, gwosè a pi gwo ak pi wo pri limite sèvi ak li yo nan aplikasyon espesifik.

Espesifikasyon SRAM

SRAM se souvan itilize kòm yon memwa kachèt ant CPU a ak memwa prensipal la.Li vini nan de kalite: yon sèl se fiks dirèkteman sou mèr la, pandan y ap lòt la, yo konnen kòm kòt (kachèt sou yon baton), se eleman nan yon plas pou ekspansyon.

Gen kèk bato, tankou CMOS 146818 la, gen ladan ti-kapasite SRAM, tankou 128 bytes, nan magazen done konfigirasyon.Kòmanse ak CPU a 80486, yo te yon kachèt entegre andedan processeur a amelyore vitès transfè done.Sa a te evolye nan Pentium proseseur, kote tèm tankou L1 kachèt (nivo 1 kachèt) ak L2 kachèt (nivo 2 kachèt) te vin estanda.Anjeneral, L1 kachèt sitiye andedan CPU a, pandan y ap L2 kachèt pozisyone deyò.Sepandan, processeurs tankou Pentium Pro a enkli tou de L1 ak L2 kachèt andedan CPU a, sa ki lakòz yon pi gwo gwosè fizik.Pita, Pentium II a deplase kachèt la L2 nan yon bwat ekstèn nwa deyò nwayo a CPU.

SRAM se vit epi yo pa mande pou rafrechi operasyon yo, kontrèman ak DRAM.Sepandan, gwo pri li yo ak pi gwo gwosè fè li inoporten kòm memwa prensipal la sou yon mèr, kote kapasite gwo yo bezwen.

Itilizasyon SRAM

SRAM se sitou itilize pou nivo 2 kachèt (L2 kachèt) nan informatique.Li depann sou tranzistò nan magazen done, fè li siyifikativman pi vit pase DRAM.Sepandan, SRAM gen yon kapasite ki pi piti konpare ak lòt kalite memwa nan menm zòn nan, ki limite itilize li nan aplikasyon pou-wo kapasite.

Malgre pi wo pri li yo, SRAM souvan itilize kòm yon ti kachèt kapasite pou ponpe diferans vitès ant yon CPU pi vit ak pi dousman DRAM.Li vini nan divès fòm, tankou asyncsram (asenkron SRAM), sync sram (senkronik SRAM), PBSRAM (pipelined pete SRAM), ak variants propriétaires tankou CSRAM Intel la.

Achitekti SRAM a konsiste de senk konpozan kle: etalaj la selil memwa (selil debaz etalaj), ranje/kolòn adrès adrès, anplifikatè sansib, sikui kontwòl, ak sikwi tanpon/chofè.Mekanis depo li yo se estatik, repoze sou yon sikwi bistable.Pandan ke sa a elimine bezwen pou rafrechi peryodik tankou DRAM, konpleksite nan inite depo li yo diminye dansite entegrasyon ak ogmante konsomasyon pouvwa.Malgre limit sa yo, vitès SRAM ak disponiblite fè li endispansab nan sèten aplikasyon pou pèfòmans-kritik.

Kouman SRAM travay

SRAM opere pa estoke done nan selil memwa li yo san yo pa bezwen konstan entérésan.Ekri yon "1" nan yon selil memwa 6T, pou egzanp, enplike nan bay valè adrès espesifik nan ranje a ak dekodaj kolòn yo chwazi yon selil.Lè sa a, se ekri a pèmèt siyal (nou) aktive, ak done yo "1" se transfòme nan de siyal, "1" ak "0," ki yo voye nan liy yo ti jan (BL ak BLB) ki konekte nan selil la chwazi.Nan faz sa a, sèten tranzistò nan selil la yo aktive, sa ki pèmèt siyal yo yo mete Obtenir entèn la pou ke li kenbe "1."

Pwosesis la pou lekti done se menm jan an.Si selil la memwa gen "1," sistèm nan premye pre-chaje liy yo ti jan nan yon vòltaj espesifik.Yon fwa ranje a ak dekodaj kolòn chwazi selil la memwa, done yo ki estoke afekte vòltaj la sou liy yo ti jan.Se yon diferans vòltaj kreye, ki se Lè sa a, detekte ak anplifye pa anplifikatè a sans.Sa a se siyal anplifye voye nan sikwi a pwodiksyon, sa ki pèmèt "1" yo ki estoke yo dwe li avèk presizyon.

Konsepsyon SRAM a asire ke done yo estoke byen ak jwenn aksè byen vit, fè li serye pou aplikasyon pou ki mande gwo vitès memwa.

Kalite SRAM

SRAM ki pa Peye-temèt

Fonksyon ki pa Peye-temèt SRAM (NVSRAM) tankou SRAM regilye men li gen kapasite a te ajoute yo kenbe done menm lè se ekipman pou pouvwa a pèdi.Sa fè li trè itil nan sitiyasyon kote prezèvasyon done se kritik, tankou nan sistèm rezo a, teknoloji avyon, ak aparèy medikal.Depi repoze sou pil ka pa toujou yon opsyon, NVSRAM asire ke done yo se san danje san yo pa pouvwa ekstèn.

SRAM asenkron

SRAM asenkron opere san yo pa depann sou yon siyal revèy, fè li fleksib nan anviwònman divès kalite.Li vini nan kapasite sòti nan 4 KB 64 MB ak se byen adapte pou ti processeurs entegre ki gen kachèt limite.Sa a ki kalite SRAM se lajman ki itilize nan elektwonik endistriyèl, mezire enstriman mizik, kondui difisil, ak ekipman rezo.Fwa vit aksè li yo fè li ideyal pou sistèm ki mande memwa rapid ak serye.

Ki baze sou kalite tranzistò

• Transistors junction bipolè (BJT)

SRAM bati ak tranzistò junction bipolè ofri pèfòmans trè vit men vini ak dezavantaj a nan konsomasyon pouvwa segondè.Sa fè li mwens komen nan aplikasyon modèn kote efikasite enèji se yon priyorite.

• MOSFET (CMOS Teknoloji)

SRAM lè l sèvi avèk MOSFET tranzistò, patikilyèman CMOS, se kalite ki pi lajman itilize jodi a.Li konbine konsomasyon pouvwa ki ba ak bon pèfòmans, fè li apwopriye pou aplikasyon pou divès kalite.

Ki baze sou fonksyon

• SRAM asenkron

Sa a ki kalite SRAM travay endepandamman nan yon frekans revèy, ak li ak ekri operasyon kontwole pa liy ki adrès ak pèmèt siyal.Fleksibilite li fè li yon bon chwa pou sistèm entegre.

• SRAM senkronik

SRAM senkronik travay nan senkronizasyon ak yon siyal revèy, asire ke tout operasyon rive nan entèval egzak.Sa fè li byen adapte pou aplikasyon pou kote distribisyon ak kowòdinasyon yo esansyèl, tankou gwo vitès done pwosesis.

Ki baze sou karakteristik

• Zewo otobis rotation (ZBT) SRAM

ZBT SRAM pèmèt kontinyèl li ak ekri operasyon san yo pa sik revèy siplemantè pou oblije chanje ant mòd.Li amelyore efikasite ak vitès nan sistèm ki bezwen aksè memwa rapid.

• Synchronous pete SRAM

Optimize pou transfè pete, sa a kalite SRAM pèmèt Bits miltip nan done yo dwe li oswa ekri nan siksesyon rapid, fè li ideyal pou gwo vitès done eklat.

• DDR SRAM

DDR SRAM (doub done pousantaj SRAM) amelyore pousantaj transfè done pa lekti ak ekri sou tou de bor nan siyal la revèy.Li gen yon pò sèl pou operasyon ak se souvan itilize nan sistèm pèfòmans-wo.

• Qdr SRAM

QDR SRAM (kwadwilatè done pousantaj SRAM) karakteristik separe li ak ekri pò pou operasyon similtane.Li okipe kat mo nan done nan yon fwa, fè li apwopriye pou sistèm ki mande segondè debi.

• SRAM binè

SRAM binè se kalite estanda a, k ap travay ak done binè (0s ak 1s) nan magazen ak pwosesis enfòmasyon.

• Ternary Computer SRAM

Sa a kalite SRAM espesyalize opere ak twa eta olye pou yo de, pèmèt pi konplèks ak efikas manyen done nan aplikasyon espesifik.

Estrikti ak konsepsyon de SRAM

SRAM, oswa RAM estatik, se bati lè l sèvi avèk tranzistò kote "sou" eta a reprezante 1 ak "Off" eta a reprezante 0. Eta sa a rete fiks jiskaske yo resevwa yon siyal chanjman.Kontrèman ak DRAM, SRAM pa bezwen konstan entérésan kenbe done li yo.Sepandan, menm jan ak DRAM, SRAM pèdi done li yo lè se pouvwa a etenn.Vitès li se enpresyonan, souvan opere nan 20ns oswa pi vit.

Chak selil memwa SRAM mande pou kat a sis tranzistò ansanm ak eleman adisyonèl, fè li pi gwo ak pi chè pase DRAM, ki sèvi ak jis yon sèl tranzistò ak yon condensateur pou chak selil.Diferans sa a nan estrikti ak konsepsyon vle di SRAM ak DRAM pa ka echanj.

Gwo vitès SRAM ak nati estatik fè li yon chwa komen pou memwa kachèt, souvan yo te jwenn nan yon priz kachèt sou mèr yon òdinatè a.Estrikti entèn li yo konsiste de senk pati prensipal: yon etalaj selil memwa, adrès dekodaj (ranje ak dekodaj kolòn), anplifikatè sans, sikwi kontwòl, ak kous tanpon/chofè.Chak selil memwa konekte nan lòt selil atravè pataje koneksyon elektrik nan ranje ak kolòn.Ranje yo refere yo kòm "liy mo," pandan y ap koneksyon vètikal pou done yo rele "liy ti jan."Ranje espesifik ak kolòn yo chwazi nan adrès opinyon, ak done yo Lè sa a, li soti nan oswa ekri nan selil yo memwa ki koresponn lan.

Pou optimize gwosè chip ak aksè done, selil SRAM yo anjeneral ranje nan yon matris oswa layout kare.Pou egzanp, nan yon 4K-ti jan SRAM, 64 ranje ak 64 kolòn yo te itilize, ki egzije 12 liy adrès.Aranjman kare sa a minimize zòn chip pandan w ap kenbe aksè efikas.Sepandan, koneksyon ki genyen ant selil memwa yo ak terminaux done ka vin long nan pi gwo kapasite, sa ki lakòz reta ak diminye li/ekri vitès.Reta sa yo bezwen ak anpil atansyon jere yo kenbe pèfòmans ak disponiblite.

Sa a konsepsyon frape yon balans ant vitès ak gwosè, fè SRAM ideyal pou aplikasyon pou ki mande rapid ak konsistan aksè memwa.

Aplikasyon nan SRAM nan lavi reyèl

Karakteristik SRAM

SRAM se pi vit pase DRAM ak konsome mwens pouvwa lè san fè anyen konsa.Sepandan, li se pi chè ak pi gwo, ki limite sèvi ak li yo nan gwo dansite, aplikasyon pou pri ki ba tankou memwa PC.Fasilite li yo nan itilize ak vre aksè o aza fè li apwopriye pou espesifik kondisyon gwo vitès.

Frekans revèy ak itilizasyon pouvwa

Konsomasyon pouvwa SRAM a ogmante ak frekans aksè.Nan frekans segondè, li ka konsome plizyè wat, men nan vitès revèy modere, li sèvi ak pouvwa anpil ti kras.Lè san fè anyen konsa, l 'a pouvwa gout nan nivo mikwo-yo, fè li enèji-efikas nan senaryo sèten.

Pwodwi jeneral lè l sèvi avèk SRAM

• koòdone asenkron

SRAM asenkron se souvan itilize nan bato ak kapasite sòti nan 32kx8 (eg, XXC256) a 16 Mbit.Fleksibilite li fè li popilè nan yon varyete de aplikasyon pou jeneral-bi.

• Entèfas senkronik

SRAM senkronik sipòte aplikasyon ki mande transmisyon pete, tankou memwa kachèt, ak kapasite jiska 18 mbit.Li se optimisé pou vit, kowòdone transfè done.

Embedded nan bato

• Mikrokontroleur

Nan mikrokontroleur, SRAM bay ti-echèl memwa (32 bytes 128 kilobytes) pou travay sou travay nan sistèm entegre.

• kachèt CPU

SRAM sèvi kòm yon kachèt nan pèfòmans-wo proseseur, estoke done yo itilize souvan amelyore vitès pwosesis.Li chenn nan yon kilobyte kèk nan plizyè megabit nan gwosè.

• Rejis

Processeurs itilize SRAM kòm depo tanporè nan anrejistre, pèmèt pi vit pwosesis done pandan operasyon yo.

• ASICS ak ICS espesyalize

SRAM se souvan entegre nan aplikasyon-espesifik sikwi entegre (ASICs) pou aksè memwa vit nan aplikasyon pou Customized.

FPGA ak aparèy CPLD

SRAM se esansyèl nan FPGAs ak CPLDs pou estoke done tanporè ak dosye konfigirasyon, sipòte nati a reprogramabl nan aparèy sa yo.

Aplikasyon entegre nan aparèy

• Sistèm endistriyèl ak syantifik

Nan ekipman endistriyèl ak syantifik, SRAM yo itilize pou serye, kondisyon memwa gwo vitès, tankou nan otomobil elektwonik ak sistèm kontwòl.

• Elektwonik konsomatè yo

Aparèy modèn tankou kamera dijital, telefòn mobil, ak jwèt itilize SRAM pou manyen rapid ak efikas done, souvan entegre plizyè megabit pou operasyon lis.

• Pwosesis siyal an tan reyèl

Doub-Port SRAM se souvan itilize nan an tan reyèl aplikasyon pou pwosesis siyal okipe kouran done kontinyèl efektivman.

Aplikasyon pou òdinatè

• PC yo ak estasyon yo

SRAM se yon diskontinu nan òdinatè, k ap sèvi kòm kach CPU entèn ak ekstèn pete kachèt mòd amelyore pèfòmans.

• Aparèy periferik

Aparèy periferik tankou enprimant, routeurs, ak kondui difisil konte sou SRAM tanpon ak jere done pou operasyon douser.

• kondui optik

CD-ROM ak CD-RW kondui itilize SRAM kòm yon tanpon tras odyo, asire lèktur san pwoblèm ak anrejistreman.

• Ekipman Rezo

SRAM entegre nan modèm kab ak lòt aparèy rezo pou jere ak done tanpon avèk efikasite.

Aplikasyon antouzyast

• processeurs brikoleur

Pou amater ak amater, koòdone senp SRAM a ak mank de sik rafrechisman fè li ideyal pou pwojè brikoleur processeur.Adrès dirèk li yo ak aksè done otobis senplifye entegrasyon, sa ki pèmèt itilizatè yo konsantre sou pèfòmans.
