Ki sa ki se yon dyod Flyback?Ki jan li fonksyone ak poukisa kous ou a bezwen youn

Nan atik sa a, ou pral aprann ki sa yon dyòd flyback ye ak poukisa ou bezwen li nan sikui ak relè, motè, ak solenoid.Ou pral konprann ki jan tounen EMF kreye lè aktyèl toudenkou sispann ak ki jan li ka domaje aparèy switching ou yo.Atik la eksplike ki jan yon dyòd flyback travay, ki kote ou ta dwe mete li, ak ki jan yo chwazi youn nan dwa.Ou pral wè tou kalite dyòd komen ak ki jan yo itilize nan sikui yo.

Katalòg

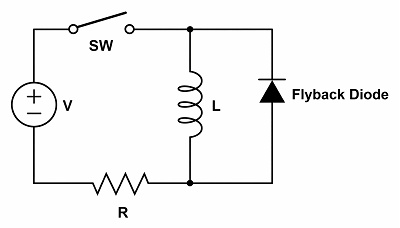

Figi 1. Flyback Dyòd Awondisman

Ki sa ki se yon Dyòd Flyback?

Yon dyòd flyback se yon dyòd pwoteksyon ki konekte nan yon kous endiktif pou anpeche gwo vòltaj segondè lè aktyèl la toudenkou koupe.Yo rele li tou yon dyod freewheeling, dyod snubber, oswa dyod EMF tounen.Dyòd sa a se sitou itilize ak bobin tankou rle, solenoid, ak motè ki estoke enèji nan yon jaden mayetik.Lè aparèy switch la etenn, enèji ki estoke ka kreye yon vòltaj ranvèse danjere.Dyòd flyback la pwoteje tranzistò, MOSFET, ak lòt konpozan switch kont domaj ki te koze pa tounen EMF nan sikui endiktif.

Poukisa yon Dyòd Flyback Bezwen?

Konpozan endiktif tankou bobin ak rle estoke enèji nan fòm lan nan yon jaden mayetik pandan aktyèl ap koule nan yo.Lè ekipman pou pouvwa a toudenkou dekonekte, jaden mayetik la tonbe trè vit.Chanjman sa a toudenkou nan aktyèl jenere yon gwo vòltaj Spike, ke yo rekonèt kòm tounen EMF (fòs elektwomotè).Spike vòltaj la ka pi wo pase vòltaj ekipman pou epi li ka domaje aparèy switch sansib.Yon dyòd flyback nesesè pou anpeche transitwa segondè-vòltaj sa a soti nan detwi oswa febli konpozan sikwi yo.

Ki jan yon dyòd Flyback travay?

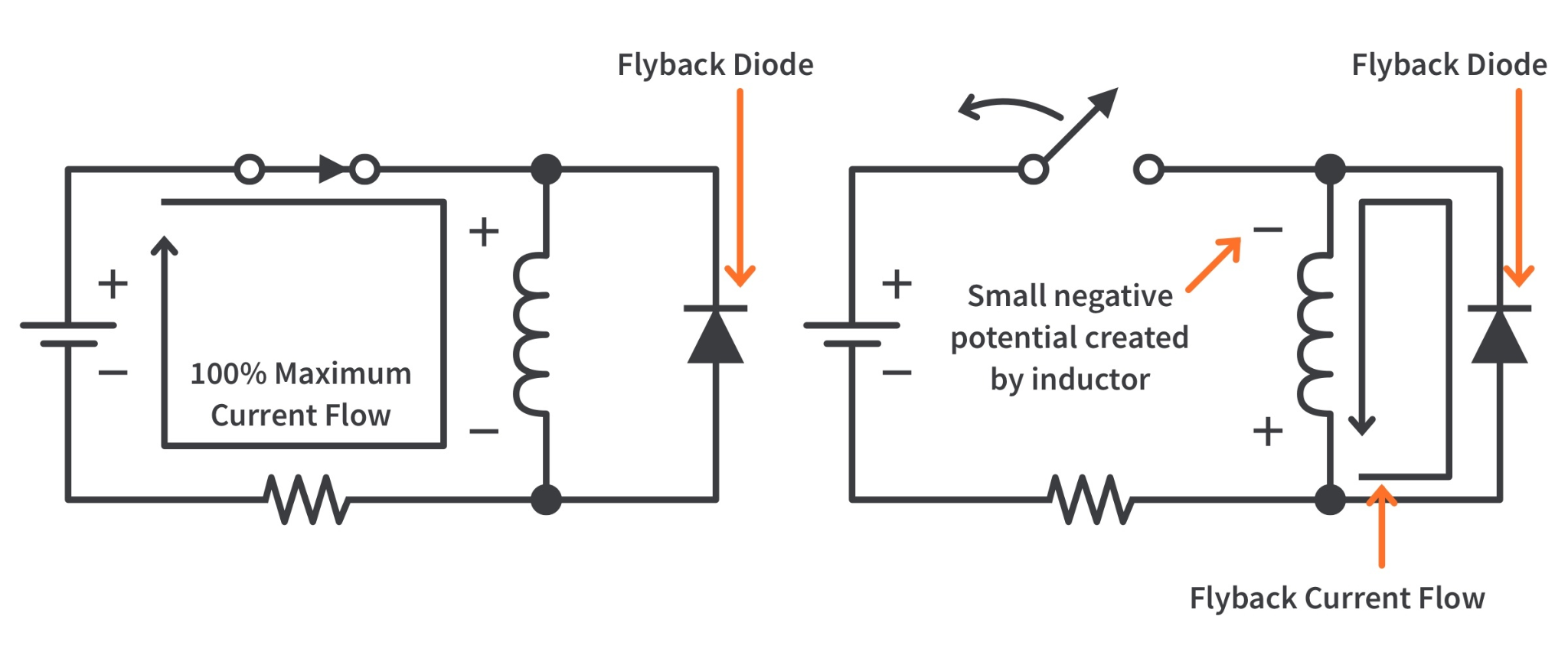

Figi 2. Operasyon Flyback Dyòd (Kondisyon nòmal ak switch-off)

Anba operasyon nòmal, lè switch la fèmen ak aktyèl koule nan bobin la, dyòd flyback la se ranvèse-partial epi li pa kondui.Nan eta sa a, li rete inaktif epi li pa afekte kous la.Lè switch la louvri, aktyèl la nan induktè a pa ka sispann imedyatman paske induktè reziste chanjman toudenkou nan aktyèl la.Jaden mayetik tonbe a pwodui yon vòltaj ranvèse atravè bobin la.Sa a vòltaj ranvèse pi devan-biases dyòd la flyback, sa ki pèmèt aktyèl sikile nan bobin an ak bouk dyòd.Kouran an resikle piti piti diminye kòm enèji ki estoke lage.Pandan pwosesis sa a, dyod la kranpon vòltaj la nan yon nivo ki an sekirite, pwoteje aparèy la chanje soti nan Spikes segondè vòltaj.

Plasman dyod Flyback nan yon sikwi

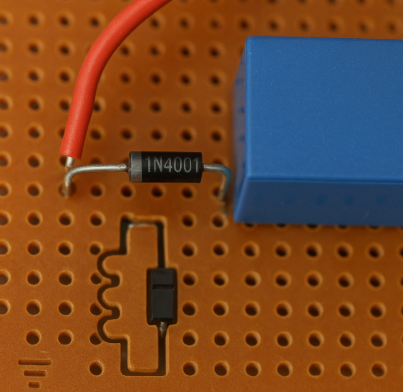

Figi 3. Flyback Dyòd Koneksyon

Yon dyòd flyback konekte nan paralèl ak chaj endiktif la, tankou yon bobin relè oswa likidasyon motè.Dyòd la mete ak polarite kòrèk, sa vle di katod li konekte ak bò rezèv la pozitif nan bobin la ak anod li konekte ak bò negatif.Oryantasyon sa a asire dyod la rete inverse-partial pandan operasyon nòmal.Lè switch la etenn, polarite a atravè bobin la ranvèse epi dyod la vin pi devan.Jan yo montre nan Figi 3, konekte dyod la dirèkteman atravè bobin la bay pwoteksyon imedya nan aparèy la chanje.

Ki jan yo chwazi dyòd Flyback dwat la?

Chwazi dyòd flyback kòrèk la asire pwoteksyon sikwi serye ak lavi eleman long.Dyòd la dwe matche ak karakteristik elektrik chaj endiktif la ak aparèy pou chanje.

1. Tcheke Rating Voltage Ranvèse

Evalyasyon vòltaj ranvèse dyod la dwe pi wo pase vòltaj ekipman pou kous la.Sa a asire dyod la ka san danje kenbe tèt ak vòltaj nòmal operasyon an san yo pa kraze.Yo rekòmande yon maj sekirite pou anpeche echèk nan kondisyon pasajè.Toujou verifye vòltaj ekipman pou maksimòm anvan ou chwazi dyod la.

2. Verifye Forward Current Rating la

Dyòd la dwe okipe pik aktyèl la ki koule nan bobin la lè switch la etenn.Evalyasyon aktyèl la pou pi devan yo ta dwe egal a oswa pi gran pase aktyèl opere induktè a.Si evalyasyon an twò ba, dyòd la ka chofe ak echwe.Chwazi yon dyod ki gen ase kapasite aktyèl pou pèfòmans serye.

3. Konsidere vitès rekiperasyon an

Nan sikui rapid-chanje, tankou kontwòl motè PWM, vitès rekiperasyon vin enpòtan.Yon dyòd rekiperasyon dousman ka pa reponn byen vit nan aplikasyon wo-frekans yo.Pou sikui sa yo, yon dyòd rekiperasyon rapid amelyore pèfòmans ak diminye pèt chanje.Dyòd estanda yo apwopriye pou sikui relè ba-frekans.

4. Deside ant dyòd estanda, rapid oswa Schottky

Dyòd redresman estanda travay byen pou relè debaz ak pwoteksyon solenoid.Dyòd rekiperasyon rapid yo pi pito nan switching ekipman pou pouvwa ak sikui kontwòl gwo vitès.Dyòd Schottky ofri chanjman trè vit ak pi ba gout vòltaj pi devan, ki amelyore efikasite.Chwa a depann sou chanjman vitès ak kondisyon sikwi.

Dyòd komen yo itilize kòm dyod Flyback

Apre w fin konprann ki jan yo chwazi yon dyòd flyback, li ede konnen kalite dyòd komen yo itilize nan sikui yo.Chak kalite yo chwazi dapre vitès chanjman, efikasite, ak kondisyon frekans sikwi.

1N4001–1N4007 Seri

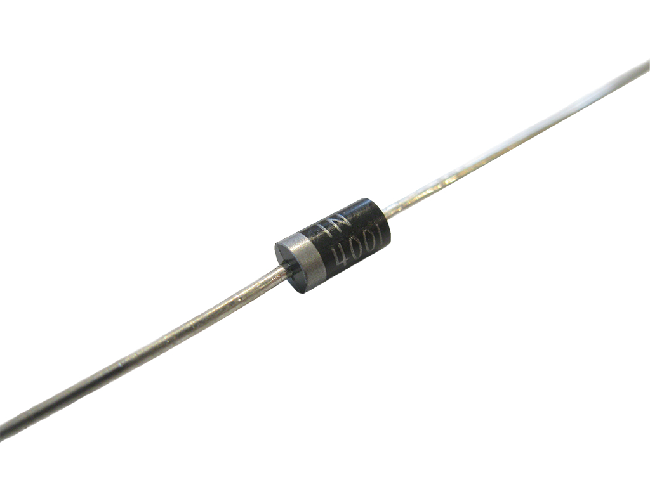

Figi 4. Dyòd 1N400x

Seri 1N4001–1N4007 se yon gwoup dyòd redresman jeneral ki itilize souvan kòm dyòd flyback nan sikui frekans ba yo.Dyòd sa yo fèt pou redresman pouvwa estanda ak pwoteksyon chaj debaz endiktif.Yo okipe aktyèl modere epi yo lajman ki itilize nan sikui chofè relè ak ti sistèm kontwòl motè DC.Diferans ki genyen ant chak modèl manti sitou nan Rating maksimòm vòltaj ranvèse yo.Paske yo se dyod rekiperasyon dousman, yo pi byen adapte pou aplikasyon pou chanje vitès ki ba.Jan yo montre nan figi a, dyòd axial-plon sa a se senp nan estrikti ak lajman ki disponib nan eleman elektwonik.

HER108

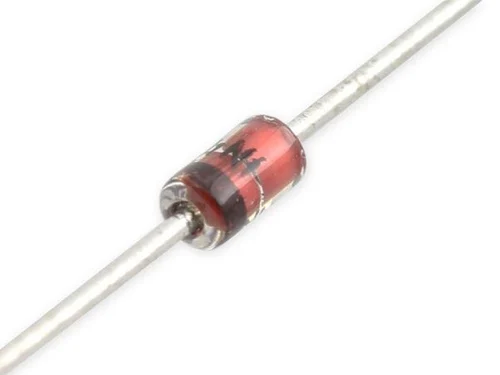

Figi 5. Dyòd HER108

HER108 a se yon dyòd rekiperasyon rapid ki gen gwo efikasite ki fèt pou aplikasyon pou chanje vitès.Li se souvan itilize kòm yon dyòd flyback nan chanje ekipman pou pouvwa ak sikwi kontwòl PWM.Konpare ak dyod redresman estanda, li gen yon tan rekiperasyon ranvèse pi vit, ki diminye pèt chanje.Sa fè li apwopriye pou sikui opere nan pi wo frekans.HER108 la sipòte tou pi wo kapasite manyen vòltaj, fè li serye nan anviwònman ki mande.Kòm ilistre nan figi a, li anjeneral vini nan yon pake axial ki sanble ak lòt dyod redresman.

UF4007

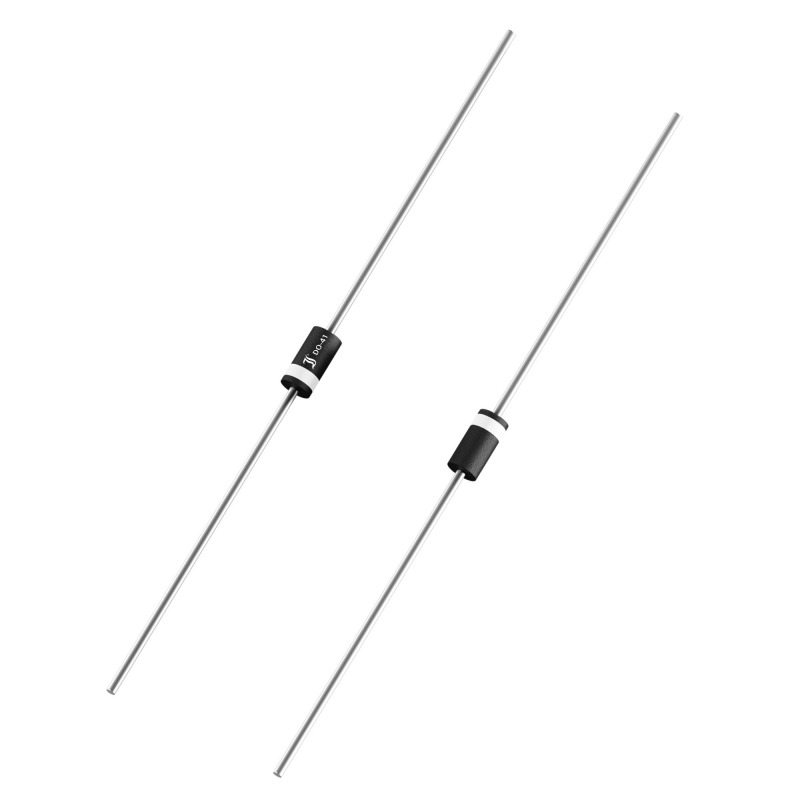

Figi 6. UF4007 Dyòd

UF4007 a se yon dyòd rekiperasyon ultra-vit lajman ki itilize pou pwoteksyon flyback nan sikui elektwonik gwo vitès.Li ofri menm ranje evalyasyon vòltaj kòm 1N4007 la men ak pèfòmans switch pi rapid.Karakteristik sa a fè li ideyal pou chanje regilatè, varyateur, ak sikui SMPS.Akòz tan rapid rekiperasyon li yo, li diminye bri ak amelyore efikasite sistèm jeneral.Li souvan chwazi lè dyod estanda yo twò dousman pou aplikasyon an.Jan yo wè nan figi a, li sanble ak yon dyòd redresman regilye men li optimize pou operasyon wo-frekans.

FR107

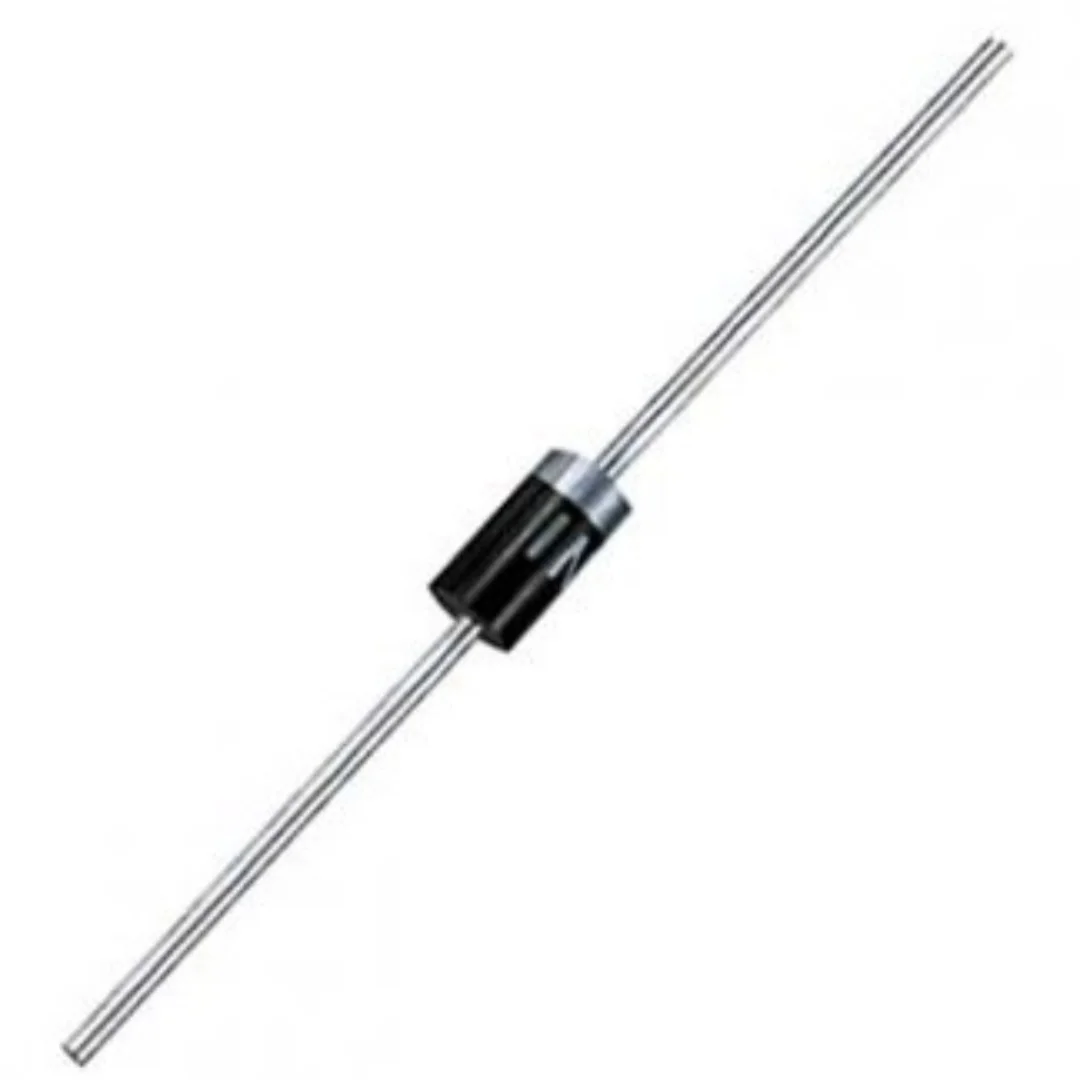

Figi 7. FR107 Dyòd

FR107 a se yon dyòd redresman rapid rekiperasyon ki souvan itilize pou aplikasyon flyback ak freewheeling.Li bay pi vit rekiperasyon ranvèse konpare ak dyod estanda 1N400x.Sa fè li apwopriye pou sikui switch frekans mwayen ak sistèm chofè motè.FR107 a sipòte modere manyen aktyèl ak pèfòmans ki estab nan kondisyon chanje.Li se souvan itilize nan sikui ekipman pou pouvwa kote yo bezwen vitès repons amelyore.Kòm parèt nan Figi 7, li vini nan yon pake axial-plon kontra enfòmèl ant pou aliye PCB fasil.

1N5819

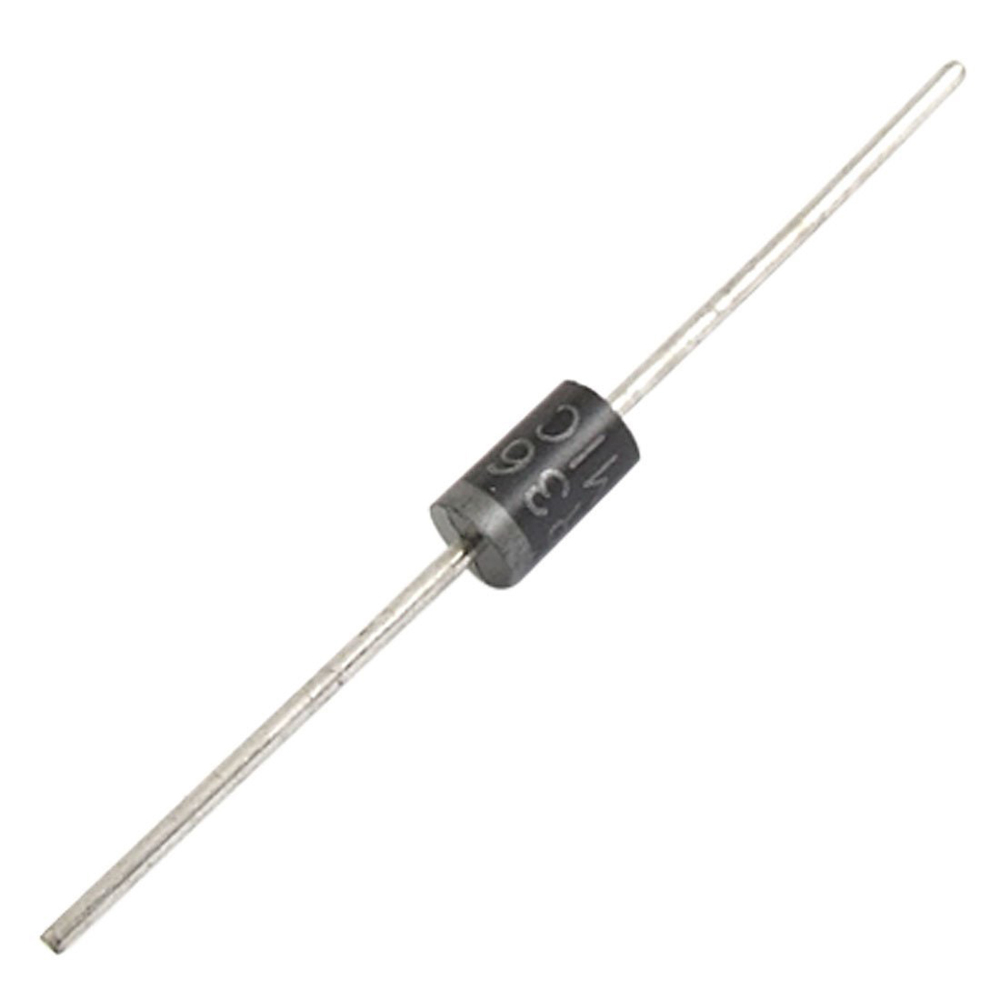

Figi 8. Dyòd Schottky 1N5819

1N5819 a se yon dyòd Schottky ki souvan itilize kòm yon dyòd flyback nan sikui ki ba-vòltaj ak efikasite segondè.Kontrèman ak dyod redresman estanda, li gen yon gout vòltaj ki ba anpil.Sa a diminye pèt pouvwa ak amelyore efikasite nan sistèm ki mache ak pil.Li ofri tou pèfòmans chanje trè vit, fè li apwopriye pou konvètisè DC-DC wo-frekans.Akòz gout vòltaj ki ba li yo, li se lajman ki itilize nan chofè motè ba-vòltaj ak elektwonik entegre.Jan yo montre nan figi a, dyod la gen yon faktè fòm axial tipik men li sèvi ak teknoloji baryè Schottky anndan an.

Flyback Dyòd vs Freewheeling Dyòd vs Snubber

Tèm dyòd flyback ak dyòd freewheeling yo souvan itilize interchangeable, men yo refere a kontèks itilizasyon yon ti kras diferan.Yon kous snubber, sepandan, se yon metòd pwoteksyon pi laj ki ka itilize rezistans ak kondansateur olye pou yo yon dyod.

Paramèt	Flyback Dyòd	Dyòd Freewheeling	RC Snubber Awondisman
Definisyon debaz	Dyòd pwoteksyon pou chay endiktif	Dyòd ki pèmèt resikilasyon aktyèl la	Rezistans-kondansateur vòltaj suppression rezo
Objektif prensipal	Siprime tounen EMF	Kenbe chemen aktyèl la	Diminye Spikes vòltaj ak k ap sonnen
Eleman tipik	Dyòd sèl	Dyòd sèl	Rezistans + kondansateur
Itilize ak	Relè, motè, bobin	Endiktè nan konvètisè	Chanje aparèy
Plasman	Atravè chaj endiktif	Atravè induktè	Atravè switch oswa chaj
Kontwòl Voltage	Kranpon vòltaj nan nivo ki an sekirite	Kenbe koule aktyèl la	Absòbe enèji pasajè
Konpleksite sikwi	Trè senp	Trè senp	Plis konplèks
Rediksyon EMI	Modere	Modere	Segondè
Chanje vitès enpak	Ralanti dekonpozisyon aktyèl la	Ralanti dekonpozisyon aktyèl la	Pèmèt pouri anba tè kontwole
Dissipasyon pouvwa	Ba	Ba	Pi wo akòz rezistans
Konvnab frekans	Ba a mwayen	Mwayen rive wo	Sikui segondè frekans
Manyen enèji	Enèji mayetik	Enèji mayetik	Enèji elektrik pasajè
Tèm Itilizasyon Komen	Pwoteksyon relè	Inductor konvètisè pouvwa	Pwoteksyon chanje gwo vitès
Konte konpozan	Youn	Youn	De oswa plis

Avantaj lè l sèvi avèk dyod Flyback

Dyòd Flyback yo lajman itilize paske yo bay pwoteksyon sikwi senp epi efikas.Yo amelyore fyab ak diminye risk echèk nan sistèm chanje.

• Pwoteje tranzistò, MOSFET, ak aparèy switching kont pwent vòltaj

• Diminye bri elektrik ak entèferans elektwomayetik (EMI)

• Konpozan pri ki ba ak lajman disponib

• Fasil enstale ak koneksyon paralèl senp

• Amelyore durability sikwi jeneral ak lavi

• Egzije minim konpleksite konsepsyon adisyonèl

Aplikasyon Flyback Dyòd

Dyòd Flyback yo souvan itilize nan sikui ki gen charj endiktif.Wòl yo se gwo nan kenbe operasyon ki estab ak san danje nan anpil sistèm elektwonik.

1. sikwi chofè relè

Dyòd Flyback yo lajman ki itilize nan sikui chofè relè pou pwoteje tranzistò ki kontwole bobin relè a.Lè relè a etenn, dyod la anpeche gwo-vòltaj Spikes.Sa a asire operasyon serye nan automatisation ak sistèm kontwòl.

2. DC motè kontwòl

Nan sikui chofè motè DC, dyod flyback pwoteje aparèy pou chanje kont pwent vòltaj endiktif.Yo itilize yo nan kontwòl motè H-pon ak kontwolè vitès PWM.Sa a ede kenbe operasyon motè ki estab.

3. Sistèm kontwòl solenoid

Solenoid jenere fò vòltaj endiktif lè yo etenn.Yon dyòd flyback anpeche domaj nan kontwòl elektwonik.Sistèm sa yo komen nan automatisation endistriyèl ak kontwòl valv.

4. Elektwonik otomobil

Dyòd Flyback yo itilize nan modil relè otomobil ak sikui actuator.Machin yo genyen anpil chay endiktif tankou injecteurs gaz ak relais.Pwoteksyon apwopriye amelyore fyab alontèm nan anviwònman difisil.

5. Chanje ekipman pou pouvwa

Nan sikui pouvwa chanje, dyod flyback yo itilize pou jere koule enèji nan eleman endiktif.Yo ede pwoteje MOSFET yo epi kontwole pwent vòltaj yo.Sa a amelyore estabilite sistèm nan sistèm pouvwa reglemante.

6. Embedded ak Microcontroller Systems

Mikwokontwolè souvan kontwole relè ak motè atravè tranzistò.Dyòd flyback pwoteje sistèm lojik ba-vòltaj sa yo kont transitwa endiktif.Sa a anpeche reset inatandi oswa domaj pyès ki nan konpitè.

Konklizyon

Yon dyòd flyback pwoteje aparèy pou chanje lè li bay yon chemen an sekirite pou kouran endiktif lè pouvwa a koupe.Bon plasman atravè chaj endiktif la ak seleksyon kòrèk ki baze sou Rating vòltaj, kapasite aktyèl, ak vitès rekiperasyon yo enpòtan pou pwoteksyon efikas.Diferan kalite dyod, ki gen ladan estanda, rekiperasyon rapid, ak dyod Schottky, yo chwazi depann sou frekans chanje ak bezwen efikasite.Lè yo redwi pwen vòltaj, bri elektrik, ak estrès eleman, dyod flyback amelyore fyab ak pwolonje lavi sistèm elektwonik yo.
