Ki sa ki se yon varyateur pouvwa?Ki jan li fonksyone, kalite, konpozan, ak aplikasyon yo

Yon varyateur pouvwa pèmèt ou konvèti DC pouvwa nan AC pouvwa pou ou ka kouri aparèy elektrik komen.Pou konprann ki jan li fonksyone, ou bezwen konnen eleman debaz li yo, prensip k ap travay, kalite, espesifikasyon, avantaj, limit, ak aplikasyon yo.Ou pral wè tou ki jan varyateur pouvwa diferan de aparèy tankou sistèm UPS ak konvètisè.Nan fen a, ou pral konprann faktè kle ki enplike nan chwazi varyateur la dwa pou bezwen ou yo.

Katalòg

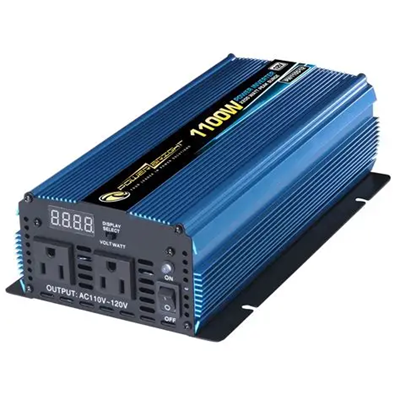

Figi 1. Portable Power Inverter

Ki sa ki se yon varyateur pouvwa?

Yon varyateur pouvwa se yon aparèy elektwonik ki chanje kouran dirèk (DC) nan kouran altènatif (AC).Pouvwa DC anjeneral soti nan sous tankou pil, panno solè, oswa sistèm elektrik machin, pandan y ap pouvwa AC se fòm estanda ki itilize pa pifò aparèy kay ak priz miray.Objektif prensipal yon varyateur pouvwa se fè DC elektrisite ka itilize pou ekipman AC ki mache ak pisans.An tèm senp, li aji kòm yon pon ant yon sous pouvwa DC ak aparèy AC chak jou.Akòz fonksyon sa a, varyateur pouvwa yo lajman itilize kèlkeswa kote elektrisite ki estoke oswa ki pa nan griy la bezwen kouri chaj elektrik estanda.

Eleman prensipal nan yon varyateur pouvwa

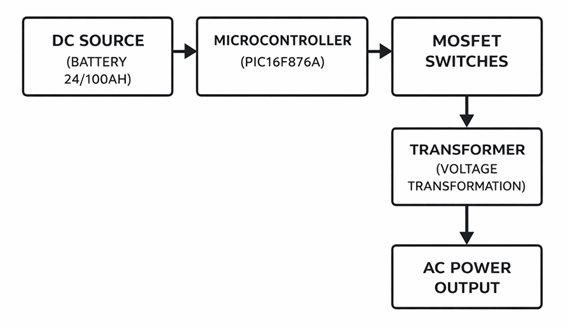

Figi 2. Konpozan prensipal yon varyateur pouvwa

• DC Sous

Sa a se sous pouvwa opinyon varyateur la.Li bay elektrisite dirèk aktyèl ke varyateur la pral konvèti nan kouran altènatif.Nan anpil sistèm, sous DC a se yon bank batri ki estoke enèji pou itilizasyon pòtab, backup oswa off-grid.

• Mikwokontwolè

Pati sa a aji kòm seksyon kontwòl varyateur la.Li jere siyal distribisyon epi li ede kowòdone kijan etap chanjman an opere.Nan desen pratik, kontwolè a ede tou kenbe pwodiksyon an ki estab ak òganize.

• Switch MOSFET

MOSFET yo se aparèy switch elektwonik yo itilize nan etap pouvwa a.Yo vire DC D 'amen an ak koupe nan gwo vitès yo kreye chanjman nan modèl elektrik ki nesesè pou pwodiksyon AC.Kapasite rapid chanje yo fè yo yon chwa komen nan sikui modèn varyateur.

• Transformer (transfòmasyon vòltaj)

Transfòmatè a ajiste nivo vòltaj la pou matche ak pwodiksyon ki nesesè yo.Nan anpil desen varyateur, li ede etap vòltaj la jiska yon pi wo nivo AC.Li sipòte tou izolasyon elektrik nan kèk sistèm.

• AC pouvwa Sòti

Sa a se seksyon final pwodiksyon varyateur la.Li bay kouran altènatif ki ka itilize pa aparèy oswa ekipman ki konekte.Pwodiksyon an fèt pou bay pouvwa nan yon fòm ke aparèy AC ka aksepte.

Ki jan yon varyateur pouvwa ap travay?

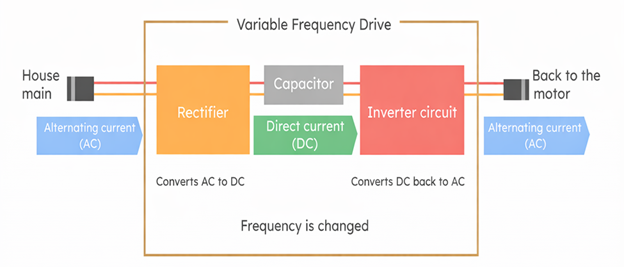

Figi 3. Senplifye Power Inverter Prensip Travay

Yon varyateur pouvwa travay pa pran elektrisite fiks DC ak konvèti li nan yon pwodiksyon elektrik chanje ki konpòte li tankou pouvwa AC.Premyèman, se enèji nan opinyon trete elektwonikman pou aktyèl la ka chanje retounen ak lide trè vit.Chanjman rapid sa a kreye yon modèl altène olye pou yo koule nan yon sèl-fason konstan yo te jwenn nan pouvwa DC.Lè sa a, ond lan fòme ak kondisyone pou li ka pi byen matche ak fòm elektrisite AC yo itilize pa aparèy komen.Nan anpil desen, vòltaj la ajiste tou pandan pwosesis la pou pwodiksyon an apwopriye pou chaj la gen entansyon.Rezilta a se yon ekipman AC ki ka kouri aparèy, zouti, oswa ekipman elektwonik nan yon batri oswa yon lòt sous DC.Konvèsyon DC-a-AC sa a atravè chanjman gwo vitès se prensip debaz k ap travay nan yon varyateur pouvwa.

Kalite envèstisè pouvwa

Onn kare varyateur

Yon varyateur vag kare se kalite ki pi senp nan varyateur pouvwa.Li pwodui yon ond debaz ki chanje sevè ant vòltaj pozitif ak negatif ak ti fòm nan ant.Paske pwodiksyon an trè brid sou kou, fòm vag la pa lis tankou elektrisite nòmal sèvis piblik.Konsepsyon senp sa a fè varyateur onn kare fasil pou konstwi ak konpleksite ki ba.Sepandan, pwodiksyon ki graj ka kreye bri, chalè, oswa pèfòmans pòv nan anpil aparèy elektrik.Yo sitou adapte a chaj rezistans trè debaz ak ekipman senp ki pa mande pou pwòp pouvwa.Nan aplikasyon modèn, varyateur vag kare yo mwens komen paske anpil aparèy bezwen yon fòm ond AC ki pi estab.

Modifye Sine Wave Inverter

Yon varyateur onn sinis modifye se yon varyateur pouvwa ki pwodui yon fòm ond AC ki sanble ak eskalye.Pwodiksyon li se pi dous pase yon vag kare, men li toujou pa menm ak vag sinis pwòp la apwovizyone pa kadriyaj elektrik la.Konsepsyon sa a lajman itilize paske li ofri yon balans ant pri ak pèfòmans debaz yo.Anpil aparèy komen ka opere sou pouvwa onn sinis modifye, espesyalman senp chaj nan kay la ak kèk ti elektwonik.Menm si sa, fòm ond nan etap ka lakòz buz, chalè siplemantè, oswa efikasite redwi nan ekipman sansib ak aparèy motè-kondwi.Se poutèt sa se kalite varyateur sa a souvan itilize pou chaj jeneral olye ke elektwonik delika.Li rete yon opsyon komen kote abòdab enpòtan plis pase bon jan kalite ond prim.

Pi bon kalite Sine Wave Inverter

Yon varyateur vag sinis pi bon kalite se yon varyateur pouvwa ki pwodui yon ond AC lis trè pre pouvwa sèvis piblik estanda.Pwodiksyon li fèt pou matche ak pwòp elektrisite ki gen fòm sinis yo itilize nan kay, biwo, ak anpil sistèm komèsyal yo.Paske fòm ond lan ki estab ak rafine, li travay byen ak elektwonik sansib, ekipman odyo, aparèy medikal, ak aparèy ki gen motè.Pwodiksyon cleaner sa a ede tou redwi bri elektrik, surchof, ak pwoblèm pèfòmans nan chaj ki mande.Pi bon kalite onduleur sinis yo souvan chwazi lè bon jan kalite pouvwa se yon pi gwo priyorite.Yo espesyalman itil nan sistèm kote operasyon serye plis pase pri pi ba davans.Pou rezon sa a, kalite sa a lajman konsidere kòm opsyon ki pi pito pou aplikasyon avanse oswa sansib AC

Espesifikasyon Power Inverter

	Espesifikasyon
Antre Voltage	Komen DC opinyon nivo: 12 V, 24 V, oswa 48 V DC.
Sòti Voltage	Estanda AC pwodiksyon: 110 V, 120 V, 220 V, oswa 230 V AC.
Sòti Frekans	Sòti frekans: 50 Hz oswa 60 Hz.
Rated pouvwa	Kontinyèl pouvwa pwodiksyon anjeneral 150 W a 5000 W.
Pouvwa vag	Kout pik pouvwa apeprè 1.5 × a 2 × pouvwa a rated.
Kalite fòm ond	Sortie fòm ond: Vag kare, Vag Sinis modifye, oswa Vag Sinis Pi.
Efikasite	Tipik efikasite konvèsyon: 85% a 95%.
Pa gen chaj pouvwa Konsomasyon	Sèvi ak pouvwa san fè anyen konsa tipikman 5 W a 25 W.
Surcharge Pwoteksyon	Pwoteksyon aktive nan apeprè 100-120% nan pouvwa nominal.
Kout-Circuit Pwoteksyon	Sòti a fèmen desann imedyatman pandan yon kous kout.
Ba-Vòltaj Fèmen	Fèmen rive pre 10.5 V, 21 V, oswa 42 V selon vòltaj sistèm lan.
High-Voltage Pwoteksyon	Pwoteksyon aktive tou pre 15 V, 30 V, oswa 60 V depann sou vòltaj sistèm lan.
Sòti Voltage Règleman	Sòti vòltaj kenbe nan ± 5% nan valè nominal la.
Metòd refwadisman	Refwadisman itilize chalè lavabo oswa fanatik refwadisman.
Opere Ranje Tanperati	Ranje tipik: -10 °C a 50 °C.

Avantaj ak limit nan varyateur pouvwa

Avantaj nan varyateur pouvwa

• Konvèti DC pouvwa an ka itilize pouvwa AC.

• Pèmèt pil yo mache ak aparèy kay estanda.

• Sipòte sistèm pouvwa pòtab.

• Travay byen nan konfigirasyon off-grid.

• Itil nan sistèm enèji solè.

• Ede bay elektrisite sekou pandan pann yo.

• Kapab mete ekipman nan machin ak RV yo.

• Disponib nan diferan gwosè pou chaj diferan.

Limitasyon nan varyateur pouvwa

• Gen kèk enèji ki pèdi pandan konvèsyon.

• Kalite pwodiksyon depann sou kalite varyateur.

• Fòm ond ki pa bon kalite ka afekte aparèy sansib yo.

• Chak varyateur gen yon limit pouvwa fiks.

• Gwo chaj demaraj ka depase ti kapasite varyateur.

• Chalè akimilasyon ka diminye pèfòmans.

• Tan batri a depann de pouvwa DC ki estoke.

• Pi gwo inite yo ka koute plis epi yo bezwen pi bon refwadisman.

Aplikasyon pou envèstisè pouvwa

Pouvwa varyateur yo itilize nan anpil sistèm ki bezwen elektrisite AC soti nan yon sous DC.Valè pratik yo soti nan fè pouvwa ki estoke, mobil, oswa renouvlab ka itilize pou diferan ekipman.

1. Sistèm Enèji Solè

Nan enstalasyon solè, panno jenere elektrisite DC, men pifò aparèy ak sistèm kouran lokal yo itilize elektrisite AC.Yon varyateur pouvwa chanje DC solè pwodwi a nan AC pou kay, bilding, oswa ekipman ka itilize li.Sa fè varyateur la youn nan aparèy santral yo nan anpil konfigirasyon solè rezidansyèl ak off-gri.Li enpòtan sitou lè enèji solè dwe sipòte chaj nòmal AC.

2. Sistèm pouvwa sovgad

Envèstisè pouvwa yo lajman ki itilize nan sistèm pouvwa backup ki konekte ak pil.Lè sous pouvwa prensipal la pa disponib, varyateur la bay pwodiksyon AC soti nan enèji DC ki estoke.Sa pèmèt ekleraj, ti aparèy, ak lòt aparèy pou kontinye kouri pandan pann.Sistèm sa yo komen nan kay, kabin, ak ti konfigirasyon pouvwa ijans.

3. Machin, RV, ak bato

Nan anviwònman mobil, pouvwa ki disponib anjeneral estoke kòm DC nan pil.Yon varyateur pouvwa pèmèt itilizatè yo kouri chajè AC, zouti, aparèy, ak elektwonik pandan y ap vwayaje.Sa a itil nan machin, machin lwazi, sistèm maren, ak konfigirasyon kan.Li ajoute fleksibilite nan pwolonje pouvwa batri nan aparèy ki fèt pou elektrisite miray-priz.

4. Estasyon pouvwa pòtab

Estasyon elektrik pòtab yo souvan gen ladan yon varyateur entegre pou bay plòg AC.Batri a andedan magazen enèji DC, ak varyateur la fè enèji sa a ka itilize pou laptops, limyè, ti aparèy, ak ekipman deyò.Sa fè sistèm pòtab itil pou vwayaj, travay sou teren, ak preparasyon pou ijans.Konvenyans yo depann anpil sou pouvwa pwodiksyon varyateur la ak kalite ond.

5. Kay Off-Grid ak Sit Remote

Nan zòn ki lwen san sèvis piblik, ki estoke pouvwa DC ki soti nan pil oswa sous renouvlab souvan bezwen konvèsyon nan AC.Yon varyateur pouvwa fè li posib pou kouri chaj komen nan kay la nan kote sa yo.Sa gen ladann ekleraj, fanatik, ti ​​aparèy kwizin, ekipman kominikasyon, ak zouti debaz yo.Nan sistèm off-grid, varyateur la se yon lyen kle ant enèji ki estoke ak itilizasyon elektrisite chak jou.

6. Ti ekipman komèsyal ak jaden

Envèstisè pouvwa yo itilize tou pou sèvis jaden, travay deyò, ak enstalasyon tanporè.Yo pèmèt zouti ak aparèy ki mache ak AC yo opere kote kouran elektrik nòmal pa disponib.Sa a itil pou ekip antretyen, estasyon siveyans aleka, sipò konstriksyon, ak platfòm travay mobil.Nan ka sa yo, varyateur la amelyore aksè a pouvwa AC nan anviwònman fleksib oswa chanje.

Pouvwa varyateur vs UPS vs konvètisè

Aspè	Pouvwa varyateur	UPS	Konvètè
Fonksyon prensipal	Konvèti DC nan pouvwa AC	Bay backup AC pouvwa ak pwoteksyon	Chanjman youn fòm elektrik nan yon lòt
Antre tipik	DC soti nan batri oswa sous solè	AC prensipal ak entèn batri	AC oswa DC, tou depann de kalite
Sòti tipik	AC pouvwa	AC pouvwa	AC oswa DC pwodiksyon
Batri sovgad	Anjeneral ekstèn batri	Batri entegre	Anjeneral non batri
Pouvwa Pandan Panne	Travay si batri pouvwa ki disponib	Otomatikman bay pouvwa backup	Pa fèt pou pann yo
Tan transfè	Depann de konsepsyon varyateur	Trè vit oswa pre enstantane	Pa aplikab
Pouvwa Kondisyone	Debaz vòltaj kontwòl	Gen ladann vag ak pwoteksyon vòltaj	Depann de konsepsyon konvètisè
Pwoteksyon vag	Pafwa enkli	Komen bati-an karakteristik	Pa yon primè fonksyon
Sòti Ond	Kare, modifye sinis, oswa pi sinis	Anjeneral pwòp AC pwodiksyon	Me pa prodwi AC
Itilizasyon tipik	Sistèm solè, machin, konfigirasyon backup	Òdinatè, sèvè, aparèy rezo	Voltage oswa pouvwa sikui konvèsyon
Enèji ki estoke Sous	Bank batri oswa DC ekipman pou	Entèn batri sistèm	Anjeneral okenn
Estabilite Sòti a	Depann de bon jan kalite varyateur	Pwodiksyon ki estab pou aparèy sansib	Depann de etap konvèsyon
Kalite chaj komen	Aparèy, zouti, aparèy jeneral	Sansib elektwonik	Elektwonik sikui yo
Sistèm Konpleksite	Modere	Plis konplèks akòz nan batri ak kontwòl	Varye pa konsepsyon
Objektif Nwayo	Fè DC ka itilize kòm AC	Kenbe pouvwa pandan pann yo	Konvèti vòltaj oswa kalite pouvwa

Konklizyon

Envèstisè pouvwa jwe yon wòl kle nan konvèti elektrisite ki estoke oswa kouran dirèk nan kouran altènatif ka itilize pou yon pakèt aparèy ak sistèm.Pèfòmans yo depann de faktè tankou kalite ond, evalyasyon pouvwa, efikasite, konsepsyon entèn, ak aplikasyon ki gen entansyon.Lè w konprann konpozan yo, operasyon, espesifikasyon, benefis, dezavantaj, ak itilizasyon pratik, li vin pi fasil pou wè ki jan yo anfòm nan sistèm kouran modèn yo.Yon konparezon klè ak inite UPS ak konvètisè ede tou defini fonksyon inik yo ak valè.
