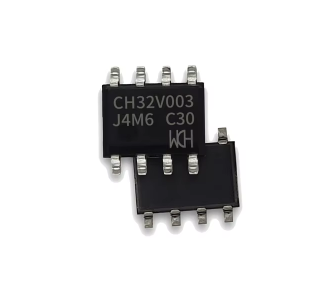

Poukisa CH32V003 se objektif la ale-a 32-ti jan jeneral RISC-V MCU?

Mikrokontroleur CH32V003, ki te bati sou achitekti Qingke RISC-V2A, ofri yon solisyon versatile ak efikas pou aplikasyon modèn endistriyèl ak konsomatè yo.Opere nan jiska 48MHz, li konbine pèfòmans ak efikasite pouvwa ak karakteristik tankou konpatibilite vòltaj adaptasyon, yon ADC 10-ti jan, time, yon kontwolè DMA, ak eleman entegre tankou yon konparatè anplifikatè operasyonèl.Sipòte USART, I2C, ak SPI interfaces, li Prosper nan chenn vòltaj lajè (3.3V/5V) ak tanperati ki soti nan -40 ° C a 85 ° C, asire detèminasyon nan anviwònman difisil.Ideyal pou aplikasyon pou sòti nan elektwonik konsomatè dous nan sistèm endistriyèl gaya, CH32V003 a senplifye konsepsyon ak delivre pri-efikas, pèfòmans serye.

Katalòg

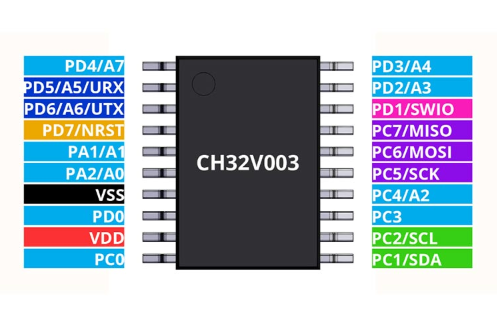

PIN konfigirasyon

PIN NON				Non PIN	Kalite PIN	Prensipal fonksyon (apre Reyajiste)	Default altène fonksyon	Remanpate Fonksyone
SOP	TSSOP	Qfn20	SOP8
	-	0	-	VSS	P	VSS	-	Tietr_2/t1ch4_3
8	1	18	8	Pd4	1/o/a	Pd4	Uck/t2chietr1/a7/ Opo	T2ch4_3/urx_2
9	2	19	8	PD5	Mwen/o/a	PD5	UTX/A5	T2ch3_3/utx_2
10	3	20	1	Pd6	Mwen/o/a	Pd6	Urx/a6	T2ch3_3/utx_2
11	4	1	-	PD7	Mwen/o/a	PD7	Nrst/t2ch4/opp1	Uck_1/uck_2/t2ch4_2
12	5	2	1	Pa1	Mwen/o/a	Pa1	TICH2/A1/OPN0	Osci/tim2_2
13	6	3	3	Pa2	Mwen/o/a	Pa2	TICH2N/A0/OPPO	OSCO/AETR2_1/TICH2N_2
14	7	4	2	VSS	P	VSS	-	-
-	8	5	-	Pd0	Mwen/o/a	Pd0	Tichin/Opn1	Sda_1/utx_1/tichin_2
15	9	6	4	VDD	P	VDD	-	-
16	10	7	-	PC0	Mwen/o	PC0	T2CH3	NSS_1/UTX_3/T2CH3_2/T1CH3_1
1	11	8	5	PC1	Mwen/o/ft	PC1	Sda/nss	T1BKIN_1/T2CH4_1/T2CH1ETR (2) _2
2	12	9	6	PC2	Mwen/o/ft	PC2	Scl/urts/t1bkin	Aetr_1/t2ch2_1/t1etr_3/urts_1/t1bkin_2
3	13	10	-	PC3	Mwen/o	PC3	TICH3	T1CH1N_1/UCTS_1/T1CH3_2/T1CH1N_3
4	14	11	7	PC4	Mwen/o/a	PC4	TICH4/MCO/A2	T1CH2N_1/T1CH4_2/TICH1_3
-	15	12	-	PC5	Mwen/o/ft	PC5	SCK/T1ETR	/Scl_3/uck_3/t1etr_1/t1ch3_3/sck_1
5	16	13	-	PC6	Mwen/o/ft	PC6	Mosi	T1CH1_1/UCTS_2/SDA_2/SDA_3/UCTS_3/T1CH3N_3/MOSI_1
6	17	14	-	PC7	Mwen/o	PC7	Miso	TICH2_1/URTS_2/T2CH2_3/URTS_3/T1CH2_3/MISO_1
7	18	15	8	Pd1	Mwen/o/a	Pd1	Swio/t1ch3n/aetr2	Scl_1/urx_1/t1ch3n_1/t1ch3n_2
-	19	16	-	PD2	Mwen/o/a	PD2	TICH1/A3	T2CH3_1/T1CH2N_3/T1CH1_2
-	20	17	-	Pd3	Mwen/o/a	Pd3	A4/T2CH2/AETR/UCTS	T2CH2_2/T1CH4_1

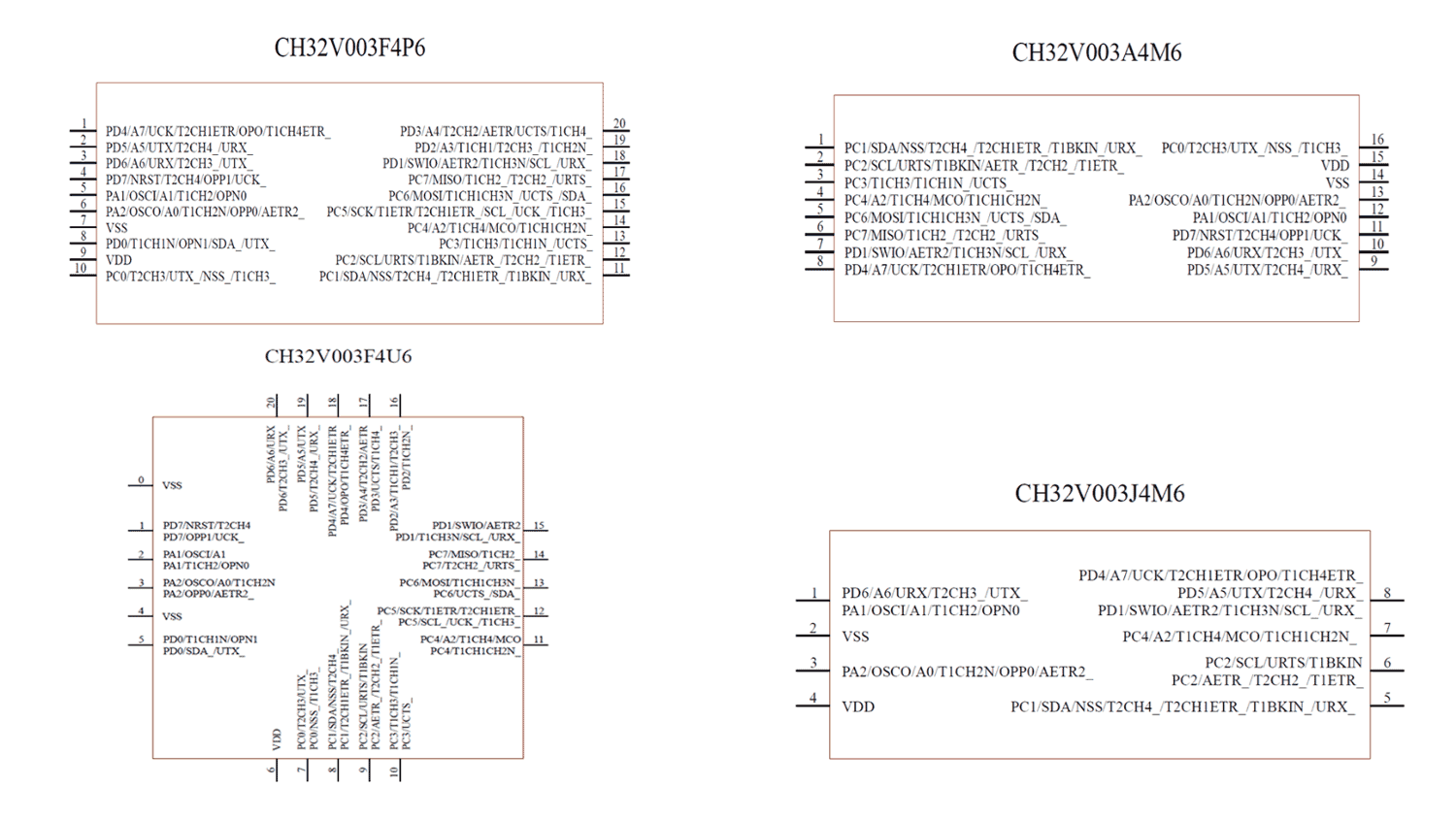

Lòt pakè

• CH32V003F4P6

• CH32V003A4M6

• CH32V003F4U6

• CH32V003J4M6

Karakteristik nan CH32V003

Kategori	Detay
Nwayo	Qingke 32-bit RISC-V Nwayo, RV32EC Enstriksyon Set
	Vit pwogramasyon entèwonp kontwolè + pyès ki nan konpitè Entèwonp Stack
	Sipòte 2-nivo entèwonp nidifikasyon
	Sistèm frekans prensipal: 48 megaèrts
Memwa	2KB volatil done depo zòn (SRAM)
	16KB Pwogram memwa (CodeFlash)
	1920b charjeur
	64B ki pa Peye-temèt sistèm konfigirasyon memwa
	64B itilizatè-defini memwa
Jesyon pouvwa & ba-pouvwa konsomasyon	Sistèm ekipman pou pouvwa VDD: 3.3V oswa 5V
	Mòd ba-pouvwa: dòmi, ki sibstiti an
Revèy & Reyajiste	Bati-an faktori-pran pare 24MHz RC osilator
	Bati-an 128kHz RC osilator
	High-vitès ekstèn 4 ~ 25MHz osilator
	Pouvwa sou/desann Reyajiste, pwogramasyon detektè vòltaj
DMA kontwolè	1 Gwoup 1-Chèn Jeneral-Purpose DMA Kontwolè
Tanpon bag	7 chanèl, sipòte TIMX/ADC/USART/I2C/SPI
Karakteristik analòg	1 Gwoup Opa ak Comparator: Konekte ak ADC ak Tim2
	1 gwoup 10-bit ADC
	Ranje Antre Analog: 0 ~ VDD
	8 siyal ekstèn + 2 siyal entèn yo
	Sipòte ekstèn reta deklanche
Tan	1 16-ti jan avanse-kontwòl revèy: kontwòl zòn mouri, fren ijans, PWM pwodiksyon konplemantè
	1 16-ti jan jeneral-bi revèy: Antre kaptire/pwodiksyon Konparezon/PWM/batman kè konte
	2 Watchdog Timers (Endepandan ak fenèt Watchdog)
	Systick: 32-ti jan kontwa
Kominikasyon interfaces	1 koòdone USART
	1 I2C koòdone
	1 koòdone SPI
Gpio pò	3 Gwoup pò GPIO, 18 I/O pò
	Kat 1 entèwonp ekstèn
Karakteristik sekirite	64-ti jan ID inik
Mòd debug	1-fil seri debug koòdone (SDI)
Opsyon pake	SOP, TSSOP, oswa QFN

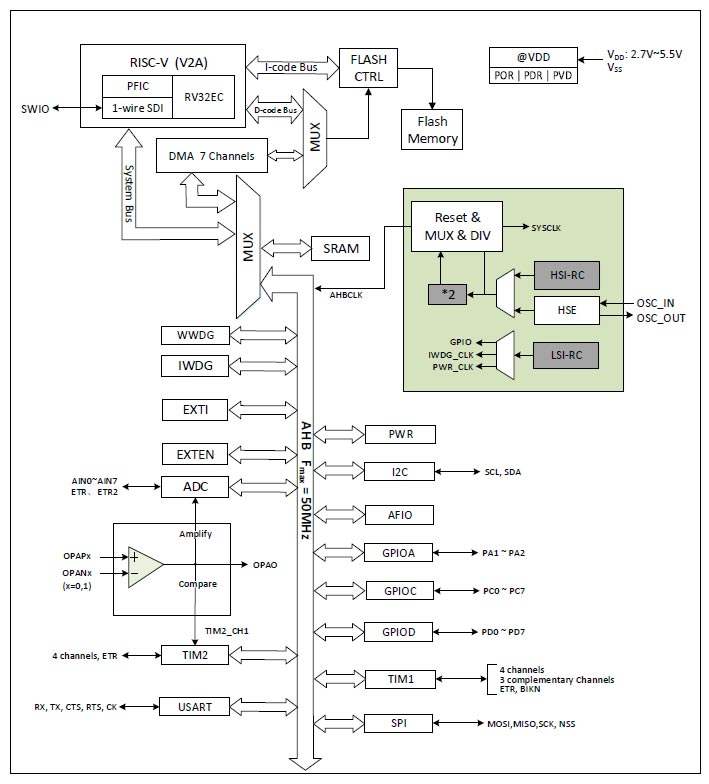

Dyagram blòk entèn yo

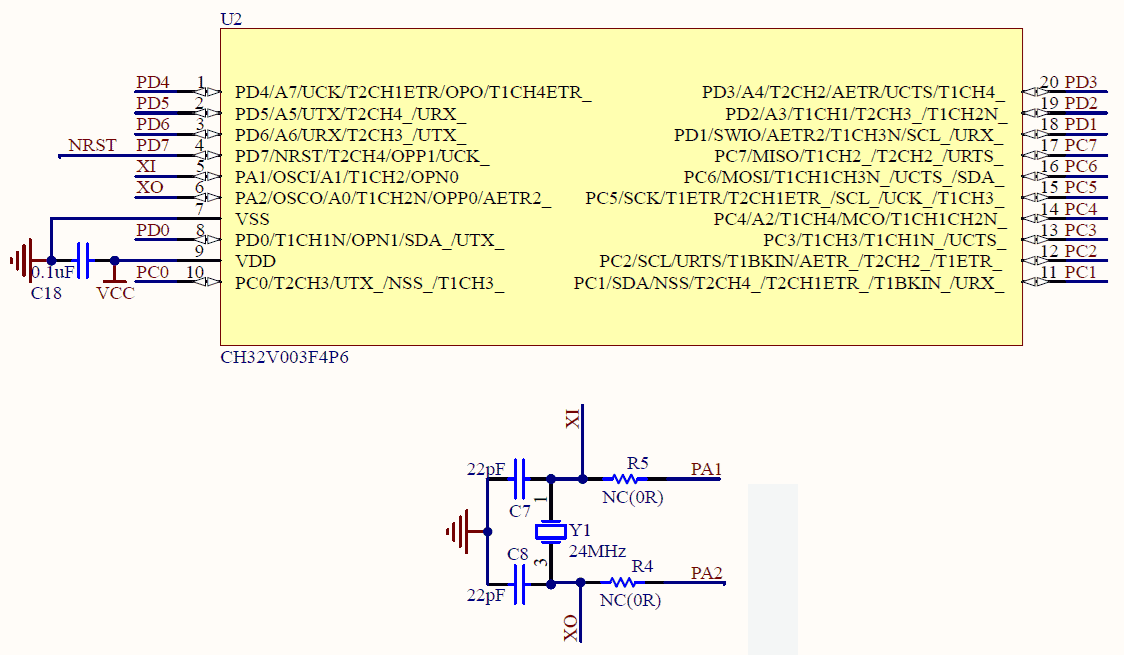

Enkòpore mikrokontroleur CH32V003

Mikrokontroleur CH32V003 la fabrike ak yon konsantre sou entegrasyon san pwoblèm, ki egzije sèlman yon seri minimòm konpozan pou deplwaman efikas.Apwòch sa a konsepsyon dwat mete aksan sou plus li yo nan senaryo kote se senp aplikasyon vle.Pou premye operasyon yo, mikrokontroleur la anplwaye yon osilator RC entèn, elimine bezwen pou kristal ekstèn.Aspè sa a pa sèlman diminye konte a eleman, men tou senplifye konsepsyon nan tablo pandan y ap koupe depans yo.

Nan kontèks la nan Layout, ou ta dwe konsantre sou optimize konsepsyon an PCB pa kontablite pou aspè tankou diminye longè yo nan tras ant mikrokontroleur la ak aparèy periferik.Sur pratik endike ke priyorite entegrite siyal ak efikas distribisyon pouvwa amelyore pèfòmans an jeneral ak disponiblite nan sistèm lan.

Lè konstwi sistèm lè l sèvi avèk CH32V003 a, pran avantaj de karakteristik nannan li yo ofri avantaj distenk.Pou egzanp, itilize osilatè a entèn ka kontribye nan rediksyon nan entèferans elektwomayetik, ki se enpòtan nan anviwònman sansib a latwoublay sa yo.Anplis de sa, si egzak distribisyon presizyon se pa yon priyorite, omisyon yon kristal ekstèn mennen nan desen ki gen mwens sansib a estrès mekanik ak varyasyon frekans enfliyanse pa chanjman tanperati.

Aplikasyon nan CH32V003

CH32V003 a jwenn gwo apèl nan tout yon varyete de senaryo, sitou lè li rive bidjè-sansib konsomatè elektwonik tankou gamepads USB ak contrôleur.Konsepsyon dous li yo ak fonksyonalite efikas founi byen nan bezwen yo nan sa yo gadjèt, ki priyorite Compact ak efikas itilizasyon enèji.

Elektwonik konsomatè yo

Nan peyizaj konpetitif elektwonik konsomatè yo, CH32V003 la parèt kòm yon eleman remakab.Divès aparèy hanache kapasite li yo ofri eksperyans ranfòse ak dezi ou.

• USB Gamepads: Pou kontwòl jwèt ki mande entèraksyon san enteripsyon, CH32V003 a ofri pouvwa pwosesis gaya.Fòs sa a pèmèt ekzekisyon lòd lis, dinamik pou yon eksperyans Gaming Immersion.Ou ka chèche aparèy ki reponn ak ki dire lontan, ap atann te rankontre pa entegre sa a mikrokontroleur.

• Contrôleur Remote: Soti nan sistèm kay entelijan nan sant amizman, contrôleur aleka mande pou mikrokontroleur efikas tankou CH32V003 la.Ti gwosè li sipòte enkòporasyon nan desen dous ak ergonomic, popilè ak kontanporen.Entegrasyon sa yo asire yon fizyon nan sèvis piblik ak konfò, satisfè dezi ou pou fonctionnalités modèn.

Aplikasyon pou Entèfas Endistriyèl

Beyond aplikasyon pou konsomatè-santre, adaptabilite CH32V003 a pwouve avantaje nan jaden endistriyèl ki mande serye jesyon done ak kapasite kontwòl.Nan senaryo kote pèfòmans se pi gwo ankò bidjè yo sere, itilizasyon li yo bay benefis estratejik yo.

• Sistèm siveyans: Nan domèn nan sistèm siveyans kote pèfòmans fiks ak ba itilize enèji yo grav, enkòpore CH32V003 a sipòte reyisi siksè operasyonèl.Konpatibilite li yo ak detèktè divès ak pwotokòl kominikasyon mete aksan sou adaptabilite li yo ak spectre aplikasyon lajè.

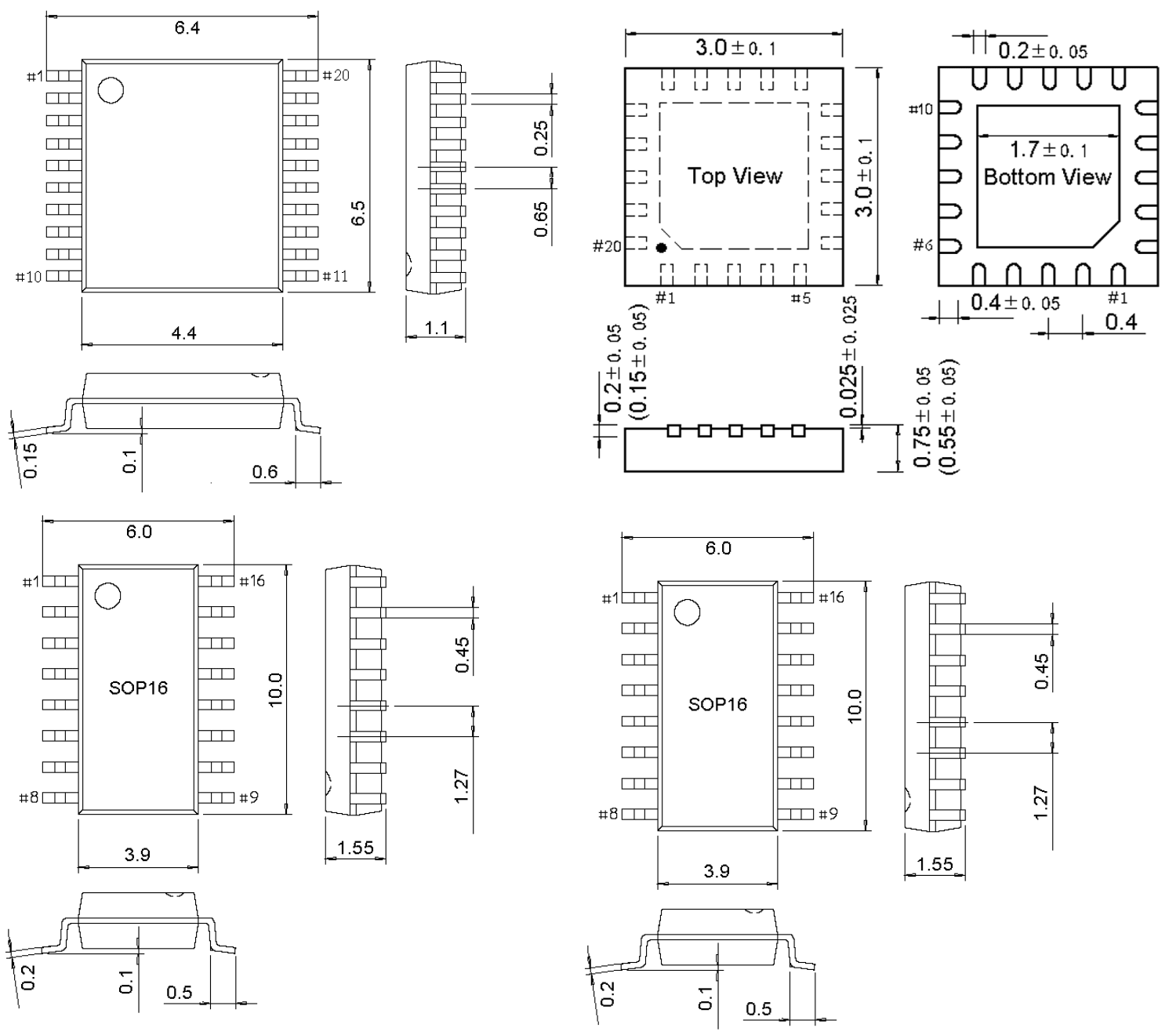

2D-modèl ak dimansyon nan CH32V003
