XC2S50-5TQG144I FPGA: Karakteristik, espesifikasyon, aplikasyon ak gid pwogramasyon

XC2S50-5TQG144i a se yon FPGA fleksib ak pwisan (jaden pwogramasyon pòtay pwogramasyon) soti nan fanmi Spartan-II AMD Xilinx la.Li fèt pou pwojè dijital ki bezwen personnalisation, vitès, ak disponiblite.Gid sa a eksplike karakteristik yo, espesifikasyon, pwosesis pwogramasyon, ak itilizasyon sa a FPGA ede ou konprann ki jan fè pi plis nan li.

Katalòg

XC2S50-5TQG144I Apèsi sou lekòl la

A XC2S50-5TQG144I se yon Spartan-II FPGA soti nan AMD Xilinx, ki fèt pou pwojè dijital ki bezwen fleksibilite ak pèfòmans.Li gen 50,000 pòtay sistèm ak 1,728 selil lojik, sa ki pèmèt li okipe travay konplèks.Chip a gen ladan 384 blòk lojik configurable (CLBs) ak 32,768 Bits RAM, bay li bon memwa ak pouvwa pwosesis.Avèk 92 opinyon/pwodiksyon (I/O) broch, li ka fasilman konekte ak lòt konpozan.Li vini nan yon 144-PIN mens kwadwilatè pake plat (TQFP), ki se kontra enfòmèl ant ak fasil yo sèvi ak.FPGA a kouri sou 2.5V (ak yon seri ki an sekirite nan 2.375V 2.625V) ak travay byen nan tanperati ki genyen ant -40 ° C ak +100 ° C.Sa a se Spartan-II FPGA te fè ak 0.18-micron teknoloji, fè li efikas ak serye.Li se pwogramasyon, sa vle di ou ka mete ajou fonksyon li yo jan sa nesesè.

Pou yon solisyon pri-efikas, pèfòmans-wo, mete yon lòd esansyèl avèk nou se chwa ki pi bon, asire bon jan kalite siperyè.

XC2S50-5TQG144I CAD Modèl

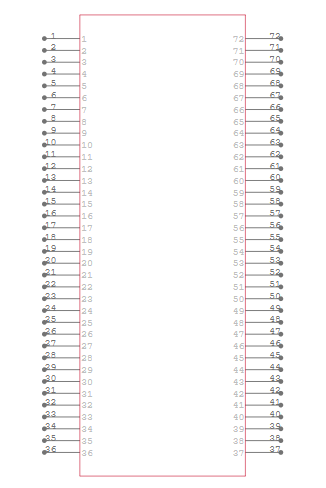

XC2S50-5TQG144I senbòl

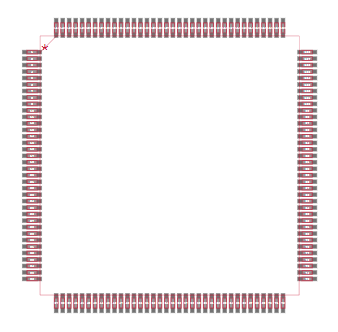

XC2S50-5TQG144I anprint

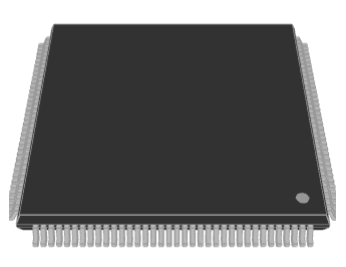

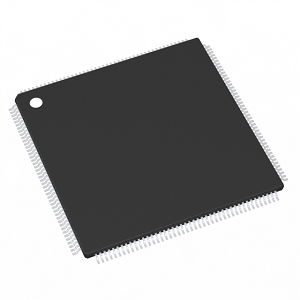

XC2S50-5TQG144I 3D modèl

XC2S50-5TQG144I karakteristik

• Sistèm pòtay: XC2S50-5TQG144I FPGA a ofri apeprè 50,000 pòtay sistèm lan.Sa a pèmèt li sipòte konplèks desen dijital ak aplikasyon pou ki mande yon kantite lajan konsiderab nan kapasite lojik pwosesis.

• Selil lojik: Aparèy sa a gen ladan 1,728 selil lojik, ki fasilite aplikasyon an nan konfigirasyon konplike lojik ak kreye divès kalite fonksyonalite dijital nan FPGA la.

• Blòk lojik configurable (CLBs): Li prezante 384 blòk lojik configurable (CLBs), bay fondasyon an pou lojik FPGA la.Blòk sa yo ka pwograme ak konfigure pou satisfè kondisyon konsepsyon espesifik, amelyore adaptabilite an jeneral nan aparèy la.

• Belye: Se FPGA a ekipe ak 32,768 Bits nan RAM entèn yo, ofri efikas depo done ak kapasite Rekipere pou travay ki enplike manipilasyon done ak depo done tanporè.

• Mwen/o broch: Avèk 92 I/O broch, XC2S50-5TQG144I a asire ase koneksyon ekstèn, sa ki pèmèt li nan koòdone ak lòt aparèy ak konpozan nan yon sistèm pou entegrasyon sistèm konplè.

• Vòltaj opere: Aparèy la opere nan yon vòltaj nominal nan 2.5V, ak yon seri akseptab soti nan 2.375V 2.625V.Sa a ranje vòltaj ede asire operasyon ki estab ak pèfòmans serye nan divès kondisyon elektrik.

• Range Tanperati: XC2S50-5TQG144I a fèt pou opere efektivman nan yon seri tanperati lajè, ki soti nan -40 ° C a +100 ° C, fè li apwopriye pou deplwaman nan anviwònman ak kondisyon tèmik defi.

XC2S50-5TQG144I DIAGRAM BLOCK

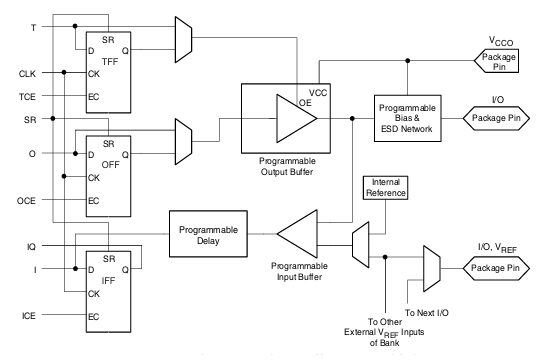

Dyagram nan montre kouman siyal deplase nan ak soti nan la XC2S50-5TQG144I FPGA.Li eksplike ki jan chip la manch opinyon ak siyal pwodiksyon yo kominike avèk lòt konpozan.Sou la bò pwodiksyon , siyal soti nan andedan FPGA a epi ale nan inite depo yo rele baskile-flops.Sa yo baskile-flops kenbe done ak asire w ke siyal chanje nan moman an dwa.Siyal yo Lè sa a, pase nan yon tanpon pwodiksyon pwogramasyon, ki ajiste ki jan fò siyal la se ak kontwole ki jan vit li chanje.Genyen tou yon switch (OE kontwòl) ki deside si pwodiksyon an ta dwe aktif oswa rete nan.Yon sikwi pwoteksyon anpeche domaj nan elektrisite estatik anvan siyal la rive nan I/O broch yo, ki konekte nan lòt aparèy.Sou la Antre bò, siyal soti nan deyò antre nan tanpon an opinyon pwogramasyon, ki pwosesis yo anvan yo voye yo andedan FPGA la.Yon inite reta pwogramasyon ede ajiste distribisyon siyal pou tout bagay rete nan senk.FPGA a kapab tou itilize yon vòltaj referans entèn (VREF) matche ak nivo vòltaj diferan, fè li pi fasil yo travay avèk diferan kalite sikwi.Gen kèk I/O broch pataje referans sa a vòltaj kenbe siyal ki estab.Konsepsyon sa a ede FPGA a jere siyal avèk efikasite, asire bon distribisyon, pwoteksyon, ak konpatibilite ak diferan konpozan elektwonik.

XC2S50-5TQG144I Espesifikasyon

Lèt	Paramèt
Fabrikan	Amd xilinx
Seri	Spartan®-II
Anbalaj	Plato
Estati pati	Demode
Kantite laboratwa/CLBS	384
Kantite eleman lojik/selil	1728
Total Bits Ram	32,768
Kantite I/O	92
Kantite pòtay	50,000
Vòltaj - Pwovizyon pou	2.375V ~ 2.625V
Kalite aliye	Sifas mòn
Tanperati opere	-40 ° C ~ 100 ° C (TJ)
Pake / Ka	144-LQFP
Pake aparèy founisè	144-TQFP (20x20)
Nimewo pwodwi baz	XC2S50

XC2S50-5TQG144I Aplikasyon

Sistèm Embedded

Nan sistèm entegre, XC2S50-5TQG144I a bay lojik ki nesesè pou aplikasyon ki baze sou mikrokontroleur.Li se anpil itilize nan otomobil elektwonik, aparèy pòtab, ak ti-echèl robotic amelyore fonctionnalités ak reyaksyon.

Pwosesis siyal

FPGA a èksèl nan travay pwosesis siyal, kote kapasite li nan fè pwosesis paralèl obligatwa.Li se ideyal pou odyo ak pwosesis videyo, telekominikasyon, ak analiz done, bay puisans a okipe algoritm konplèks ak gwo vitès done kouran.

Sistèm kontwòl endistriyèl

Sistèm kontwòl endistriyèl benefisye de solidite ak pwogramasyon FPGA sa a, sa ki fè li apwopriye pou aplikasyon tankou kontwòl pwosesis, automatisation machin, ak siveyans sistèm lan.Fyab li yo asire pèfòmans ki konsistan nan anviwònman ki mande presizyon ak estabilite operasyonèl.

Sistèm kominikasyon

Nan sistèm kominikasyon, XC2S50-5TQG144I a ede jere transmisyon done ak resepsyon, sipòte aktivite tankou batman siyal ak demodulasyon, konvèsyon pwotokòl, ak routage rezo.Adaptabilite li yo se kle nan en enfrastrikti telekominikasyon ak émergentes teknoloji san fil.

Prototype ak devlopman

FPGA a se tou itilize anpil pou prototip sikwi dijital.Anpil itilize li nan tès ak rafine lide yo anvan pwodiksyon final la, espesyalman nan konplèks ASIC ak koutim pwojè konsepsyon chip.Kapasite sa a diminye tan devlopman ak depans, akselere chemen an soti nan konsèp nan mache.

Xc2s50-5tqg144i pati ki sanble

• XC2S50-5TQ144I

• XC2S50-5PQ208C

• XC2S50-6PQ208C

XC2S50-5TQG144I avantaj

Pri-efikasite

XC2S50-5TQG144i a vle di soti pou aksesibilite li yo, fournir plis karakteristik pou chak dola pase anpil konpetisyon FPGAs.Sa a se pri-efikasite reyalize nan teknoloji avanse pwosesis ak yon achitekti efikas, pèmèt pi laj deplwaman nan mache pri-sansib.

High-pèfòmans I/O ak anbalaj

Sa a FPGA sipòte yon pakèt domèn I/O estanda ak ki disponib nan divès kalite opsyon anbalaj pri-efikas.Karakteristik sa yo asire ke aparèy la ka entegre nan aplikasyon pou miltip san yo pa sakrifye pèfòmans, fè li ideyal pou tou de-wo fen ak volim-kondwi mache kote adaptabilite koòdone ak kontrent fizik yo se faktè.

Sistèm-nivo karakteristik

Ekipe ak karakteristik jesyon memwa avanse tankou RAM distribye ak RAM blòk configurable, XC2S50-5TQG144I a amelyore efikasite manyen done.Karakteristik sa yo fasilite depo done konplèks ak travay pwosesis, pou ranfòse pèfòmans jeneral sistèm lan ak évolutivité.

Reprogramasyon

Reprogramasyon nan XC2S50-5TQG144I a pèmèt modifikasyon san limit nan konfigirasyon li yo, ki se benefisye pandan faz nan devlopman.Fleksibilite sa a pèmèt yo rafine desen nan dènye iteratif san yo pa depans pyès ki nan konpitè adisyonèl, ankouraje inovasyon ak diminye tan nan pwodwi final la.

XC2S50-5TQG144I etap pwogramasyon

Pwogramasyon XC2S50-5TQG144I FPGA a soti nan seri Spartan-II AMD Xilinx a enplike nan yon seri estriktire nan etap ki fèt avèk efikasite tradui yon konsepsyon dijital nan yon konfigirasyon FPGA fonksyonèl.Isit la se yon gid entegre ak detaye ede ou nan pwosesis la pwogramasyon:

1. Design antre

Kòmanse ak faz nan antre konsepsyon, kote ou kreye lojik dijital ou lè l sèvi avèk yon Lang Deskripsyon Materyèl (HDL), tankou VHDL oswa Verilog.Premye etap sa a enplike nan detaye fonctionnalités a ak lojik ke ou vle aplike nan FPGA la.Li nesesè pou konsepsyon ou egzak epi avèk presizyon reprezante operasyon yo gen entansyon asire sentèz siksè ak aplikasyon.

2. sentèz

Nan etap nan sentèz, itilize yon zouti sentèz konvèti kòd HDL ou nan yon netlist.Yon netlist se yon pann nan konsepsyon ou nan yon fòma ki gen ladan divès kalite eleman ki konekte nan lojik tankou pòtay ak baskile-flops.Pwosesis sa a tradui konsepsyon teyorik ou nan yon plan pratik ke FPGA a ka konprann epi aplike.

3. Aplikasyon

Aplikasyon enplike nan plizyè sub-etap: kat, mete, ak routage.Transfòmasyon asiyen eleman yo nan netlist ou a blòk lojik espesifik nan FPGA la.Mete detèmine kote fizik sa yo blòk sou chip FPGA pou optimize pèfòmans ak itilizasyon resous.Routing konekte blòk sa yo nan resous pwogramasyon pwogramasyon FPGA a.Faz sa a asire ke konsepsyon an satisfè tout kontrent fizik ak pèfòmans.

4. Definisyon kontrent

Pandan pwosesis konsepsyon an, defini kontrent nesesè.Kontrent gide zouti aplikasyon yo pa espesifye kondisyon tankou distribisyon (ki jan vit FPGA a ta dwe opere), ak PIN devwa (ki broch sou FPGA a pral konekte nan diferan pati nan pyès ki nan konpitè ou).Sa yo se atikile nan yon itilizatè kontrent dosye (UCF), ki ede nan amann-akor konsepsyon an satisfè estanda espesifik operasyonèl yo.

5. Jenerasyon Bitstream

Yon fwa konsepsyon ou avèk siksè pase nan faz aplikasyon an, pwochen etap la se jenere yon dosye Bitstream.Dosye sa a gen tout done konfigirasyon ki nesesè pa FPGA a egzekite konsepsyon an.Bitstream a se pwodiksyon final la nan pwosesis la pwogramasyon, ki reprezante konplè, eta a pwograme nan FPGA la.

6. Pwogramasyon Aparèy

Etap final la se chaje Bitstream a nan XC2S50-5TQG144i FPGA a, ki ka fè lè l sèvi avèk divès kalite mòd konfigirasyon depann sou konfigirasyon ou.Nan Mèt Seri Mode, FPGA a otonòm li done yo konfigirasyon ki sòti nan yon bal atache Seri (pwogramasyon li-sèlman memwa). Esklav mòd seri Pèmèt yon aparèy mèt ekstèn, tankou yon mikrokontroleur, nouri done yo konfigirasyon FPGA seri. Esklav mòd paralèl Pèmèt pwogramasyon gwo vitès pa kap founi bay done konfigirasyon nan paralèl soti nan yon aparèy mèt ekstèn.Anfen, Fwontyè eskanè (JTAG) mòd Itilize koòdone nan JTAG pou tou de pwogramasyon ak tès, fè li itil pandan devlopman pou repetitif debogaj ak verifikasyon.

Xc2s50-5tqg144i dimansyon anbalaj

A XC2S50-5TQG144I se yon jaden pòtay pwogramasyon etalaj (FPGA) soti nan fanmi Spartan-II Xilinx a, loje nan yon 144-PIN mens kwadwilatè pake plat (TQFP) pake.Pake sa a mezire 20 mm x 20 mm.

XC2S50-5TQG144I manifakti

XC2S50-5TQG144i a se yon FPGA nan fanmi Spartan-II, manifaktire pa AMD Xilinx.Xilinx, kounye a yon pati nan AMD, se yon konpayi semi -conducteurs dirijan ki espesyalize nan FPGAs, SOCs adaptasyon, ak lòt aparèy lojik pwogramasyon.Te XC2S50-5TQG144i a orijinalman devlope anba Xilinx Spartan-II seri a, ofri 50,000 pòtay sistèm ak 1,728 selil lojik, ki fèt pou pèfòmans-wo ankò aplikasyon pou pri-efikas.Avèk akizisyon Xilinx a pa AMD, konpayi an ap kontinye sipòte pwodwi eritaj tankou seri a Spartan-II pandan y ap avanse plus Architectures FPGA.Sepandan, XC2S50-5TQG144i a se yon FPGA ki pi gran-jenerasyon epi yo ka fè fas a evantyèlman obsolesans kòm AMD Xilinx orè konsantre nan plis avanse fanmi FPGA.

Konklizyon

XC2S50-5TQG144I FPGA a se yon chip pri-efikas ak reprogramabl ki ofri gwo pèfòmans ak fleksibilite.Li se lajman ki itilize nan sistèm entegre, machin endistriyèl, ak rezo kominikasyon paske nan pwosesis segondè-vitès li yo ak opsyon fò koneksyon.Avèk kapasite li yo dwe pwograme ak mete ajou, sa a FPGA ede tès ak devlope nouvo lide anvan pwodiksyon final la.Malgre ke plus FPGA yo disponib, modèl sa a rete yon chwa solid pou pwojè ki bezwen yon solisyon FPGA serye ak abòdab.Gid sa a bay yon BECA klè ak senp nan karakteristik FPGA a, itilizasyon, ak pwosesis pwogramasyon, fè li yon resous enpòtan pou tout moun.
