Debaz tranzistò anplifikatè sikwi eksplike

Si ou te janm te vle bati anplifikatè pwòp ou a lè l sèvi avèk pati ki senp, yon sikwi komen emeteur tranzistò se yon bon kote yo kòmanse.Li fasil pou konprann, travay byen ak tou de lojik ak siyal odyo, epi yo pa mande pou nenpòt ki zouti konplike oswa matematik avanse.Ou pral aprann ki jan fè siyal ti pi fò, ki jan yo chwazi eleman yo dwa, ak ki jan yo teste kous ou yon fwa li a bati.Gid sa a mache ou nan etap sa yo nan yon fason ki klè, zanmitay pou ou ka swiv ansanm san yo pa resevwa pèdi.Ou pral wè tou ki jan yo amelyore konsepsyon debaz la fè anplifikatè ou pi estab ak pwisan.Si w ap jis kòmanse soti oswa ap eseye amelyore kapasite ou, sa a se yon entwodiksyon solid nan yon kous pratik ak fleksib.Avèk yon ti pratik, ou pral bati ak Pèrsonalizasyon anplifikatè pwòp ou a nan pa gen tan.

Katalòg

Figi 1. Awondisman tranzistò emeteur

Emeteur tranzistò sikwi

A Emeteur komen Anplifikatè se youn nan sikwi yo tranzistò ki pi popilè ou pral vini nan tout.Li nan itilize nan anpil aparèy elektwonik paske li ofri bon benefis epi li se jistis senp yo mete ansanm.Bon nouvèl la se -ou pa bezwen yon ekspè nan konsepsyon yon sèl.Avèk jis yon kèk etap klè ak yon ti jan nan konpreyansyon, ou ka desine yon sikwi serye ak efikas ki travay byen pou aplikasyon pou anpil.

Ki sa ki fè sa a konsepsyon anplifikatè abòdab se ki jan senp matematik la se.Ou pa pral akable pa fòmil konplèks.Yon kèk kalkil senp lè l sèvi avèk yo Lwa Ohm la ak pwopriyete debaz tranzistò ka gide ou nan rezistans yo dwa ak valè kondansateur.Yon fwa ou jwenn pann an nan pwosesis la, davwa pati vin yon anpil pi fasil, espesyalman depi ou ka souvan chwazi valè rezistans estanda san yo pa voye kous la la.

Genyen tou yon anpil nan fleksibilite ak sa a ki kalite anplifikatè.Ou ka kòmanse ak yon vèsyon trè senp -yon debaz lojik tanpon ou Sòti chofè- Sèvi ak yon tranzistò, yon rezisteur nan opinyon an, ak yon sèl nan pèseptè a.Menm nan fòm sa a debaz, kous la ka itil, espesyalman lè ou bezwen konvèti yon siyal soti nan segondè a ba oswa vis vèrsa.Sa a se paske kous la Envèse siyal la: Lè opinyon an ale wo, pwodiksyon an gout ki ba.

Si ou vle pran bagay sa yo yon etap pi lwen, ou ka ajoute yon kèk pati siplemantè.Men sa yo enkli kondansateur okipe siyal AC ak rezistans ede mete pwen an opere kòrèk pou tranzistò a.Yon Emeteur kontoune CAPACITOR kapab tou ajoute pou amelyore benefis pou siyal AC yo.Ajoute sa yo pa fè kous la pi konplike, men yo ba ou pi bon kontwòl sou ki jan anplifikatè a ap fè.Avèk jis yon ti jan nan pratik ak tweaking, ou pral kapab konsepsyon yon vèsyon ki travay byen pou bezwen espesifik ou yo.

Senp sikwi emeteur komen pou siyal lojik

Kalite sa a Awondisman emeteur komen se pwobableman youn nan la sikwi tranzistò pi fasil ou ka bati.Li souvan itilize kòm yon senp lojik tanpon ou siyal pousèè, epi li se yon gwo pwen depa si w ap jis ap resevwa nan tranzistò ki baze sou elektwonik.Konfigirasyon an se minim -ou sèlman bezwen yon transistor, yon sèl rezisteur konekte ak opinyon an (baz tranzistò a), ak yon lòt rezisteur konekte nan pèseptè a.Menm ak jis pati sa yo kèk, kous la fè yon bagay byen itil.

A D 'rezisteur Ede pa kontwole kantite lajan an nan aktyèl ki koule nan baz la nan tranzistò a.Sa a anpeche twòp aktyèl soti nan domaje tranzistò a oswa ki afekte lòt pati nan kous ou.Pandan se tan, la rezistans pèseptè jwe yon wòl diferan.Li nan kote la Vòltaj pwodiksyon devlope.Lè tranzistò a vire sou li a, aktyèl koule nan li, ak vòltaj la pèseptè gout, kreye yon ba siyal nan pwodiksyon an.

Fason a sikwi a ap travay se senp, men entelijan.Lè la siyal opinyon an wo—Let la di nan yon pòtay lojik oswa mikrokontroleur -li pouse yon ti aktyèl nan baz la nan tranzistò a.Sa a aktyèl ti baz pèmèt yon Pi gwo aktyèl koule Soti nan pèseptè a emeteur a, vire tranzistò a "sou."Lè sa rive, vòltaj la nan pèseptè a gout tou pre zewo, epi ou jwenn yon ba pwodiksyon.Nan lòt mo, yon opinyon segondè ba ou yon ba pwodiksyon, ki rele envèsyon ou ranvèse faz.Sa a se yon karakteristik kle nan anplifikatè emeteur komen an.

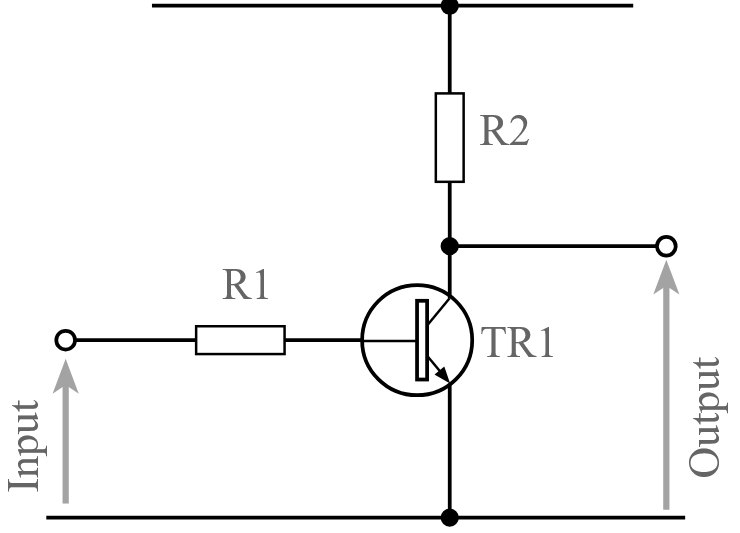

Figi 2.. Debaz Komen Emeteur Anplifikatè pou Itilizasyon Lojik

Sa a kalite kous se trè sou la men lè ou vle Kondwi yon aparèy siyal ki ba oswa bezwen Nivo chanjman ant diferan pati nan yon sistèm dijital.Pou egzanp, li kapab itilize yo Kontwole yon dirije oswa aji kòm yon senp koòdone ant lojik ICS.Li nan rapid yo bati, fasil pou konprannak pa pran anpil espas ou pouvwa.Se konsa, si ou ap desine yon sikwi nivo lojik epi ou bezwen yon Etap fyab oblije chanje, sa a konfigirasyon emeteur komen se yon Smart ak senp opsyon.

Etap-pa-etap gid pou debaz konsepsyon lojik anplifikatè

Bati yon anplifikatè lojik komen emeteur se fasil yon fwa ou kraze li desann nan etap senp.Pati sa a nan gid la ede ou chwazi pati yo dwa ak figi soti valè yo pou sikwi ou travay wout la li ta dwe.Chak etap konsantre sou yon pati nan konfigirasyon an, fè li fasil yo swiv ansanm.

• Chwazi tranzistò dwat la

Kòmanse pa davwa yon tranzistò ki kostim pwojè ou a.Reflechi sou konbyen aktyèl kous ou a pral itilize ak ki jan vit tranzistò a bezwen vire sou yo ak sou.Pou sikwi lojik, rapid oblije chanje enpòtan, se konsa yon tranzistò oblije chanje se nòmalman pi bon chwa a.Asire w ke li ka okipe vòltaj la ant pèseptè a ak emeteur.Epitou, tcheke benefis aktyèl li yo (yo montre kòm β oswa HFE).Sa a di ou konbyen baz aktyèl ki nesesè pou kontwole tranzistò a.Yon benefis ki pi wo vle di ou pral bezwen mwens aktyèl baz, men li toujou pi an sekirite pou planifye pou yon benefis pi ba jis nan ka.

• Jwenn rezistans pèseptè a

Rezistans nan pèseptè etabli vòltaj la pwodiksyon lè tranzistò a se sou oswa koupe.Pou kalkile valè li yo, ou premye bezwen konnen ki kantite aktyèl bezwen chaj ou yo.Lè sa a, lè l sèvi avèk lwa Ohm a (r = v / mwen), ou ka kalkile valè a rezisteur.Pou egzanp, si ou gen yon ekipman pou pouvwa 5V epi ou vle 5mA nan aktyèl, ou pral bezwen yon reziste 1kΩ (5V ÷ 0.005A).Li nan amann wonn li nan valè ki pi pre rezistans estanda.

• Jwenn rezistans baz la

Pou konplètman chanje tranzistò a sou, li bezwen ase aktyèl nan baz la.Divize aktyèl la pèseptè pa benefis la (β) jwenn aktyèl la baz.Lè sa a, sèvi ak diferans lan vòltaj ant opinyon ou ak vòltaj la baz-emeteur (anjeneral sou 0.6V pou tranzistò Silisyòm) jwenn valè a rezisteur.Pou egzanp, si opinyon ou a se 5V epi ou vle 0.25mA nan baz la, rezisteur a ta dwe (5V - 0.6V) ÷ 0.00025a = 17.6kΩ.Ou ka wonn ki nan yon valè ki tou pre estanda tankou 18kΩ.

• Double-tcheke tout bagay

Anvan fini, ale retounen lakay yo epi tcheke tout nimewo ou yo.Asire w ke tranzistò a ka okipe aktyèl la ak vòltaj.Tcheke ke vòltaj la pwodiksyon gout ba ase lè li nan sou, e ke sous opinyon ou ka bay aktyèl la baz ki nesesè.Epitou, konfime rezistans ou yo se valè estanda ak ka okipe pouvwa a san yo pa chofe twòp.Si anyen sanble, ajiste li ak rekalkile.Yon chèk rapid kounye a ka sove anpil tan pita.

Senp ac-makonnen komen emeteur anplifikatè

Vèsyon sa a nan anplifikatè a emeteur komen gen ladan yon kouti condensateur, ki fè li pi apwopriye pou travay ak AC siyal Tankou odyo oswa lòt entrain vòltaj chanje.Se kondansateur la mete nan opinyon an bloke nenpòt vòltaj DC ki ta ka vini soti nan etap anvan an, sa ki pèmèt sèlman la AC pati nan siyal la pase nan.Konfigirasyon sa a ede lè ou vle anplifye siyal ki varye sou tan, san yo pa afekte la DC prejije nan tranzistò a.

Sepandan, konsepsyon sa a sèvi ak sèlman yon sèl rezistans pou patipri baz la nan tranzistò a.Pandan ke ki kenbe bagay sa yo senp, li vle di tou tranzistò a Pwen opere, oswa DC patipri, se pa trè ki estab.Se paske prejije a depann anpil sou tranzistò a Akeri aktyèl (β), ki ka varye anpil soti nan yon tranzistò nan yon lòt -menm nan menm kalite a.Kòm yon rezilta, anplifikatè a pa ta ka toujou travay menm jan an si la Tranzistò ranplase oswa si la Chanjman Tanperati, depi tou de ka afekte β.

Toujou, sikwi sa a ka itil lè ou pa bezwen estabilite pafè ak jis vle yon rapid, senp AC anplifikatè.Li nan Yon bon pwen depa pou aprann kijan AC kouti travay ak ki jan tranzistò konpòte yo nan yon anplifikatè.Yon fwa ou konprann Basics yo isit la, ou pral pi byen prepare yo bati plis vèsyon ki estab ak fleksib Pa ajoute plis rezistans ak lòt konpozan pita.

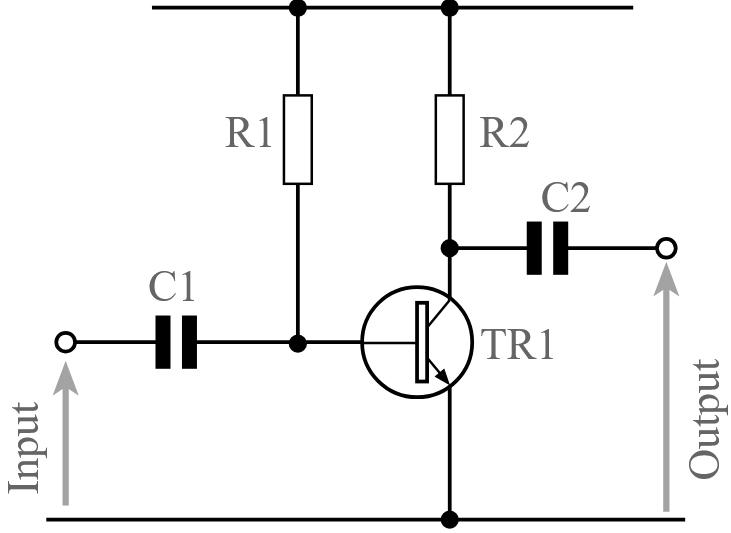

Figi 3. Ac-makonnen komen emeteur anplifikatè ak yon sèl rezistans baz

Etap yo bati yon debaz AC-makonnen anplifikatè

Mete ansanm yon debaz AC-makonnen anplifikatè se yon pwosesis ki senp lè ou swiv yon kèk etap klè.Sa a se kalite anplifikatè souvan itilize pou siyal ki chanje sou tan, tankou odyo.Etap sa yo ede ou chwazi pati yo dwa epi tcheke ke tout bagay ap travay jan yo espere a.

• Chwazi tranzistò a

Kòmanse pa chwazi yon tranzistò ki matche ak bezwen sikwi ou a.Reflechi sou konbyen vòltaj li pral okipe ant pèseptè a ak emeteur, ki kantite pouvwa li ta ka bezwen okipe, ak sa ki ranje frekans li ta dwe travay pous Pou jeneral-bi anplifikatè, yon tranzistò NPN debaz tankou 2N3904 la souvan travay byen, men ou ka chwazi lòt moun ki baze sou pwojè espesifik ou.

• Chwazi rezistans pèseptè a

Rezisteur pèseptè a ede mete vòltaj pwodiksyon an.Yon bon pwen depa se mete pèseptè a nan apeprè mwatye vòltaj la ekipman pou.Sa a bay chanm siyal ou a balanse tou de leve, li desann.Sèvi ak lwa Ohm (r = v / i) pou jwenn valè a.Jis deside konbyen aktyèl ou vle ap koule tankou dlo nan rezistans a, epi divize vòltaj la atravè li pa ki aktyèl la.

• Chwazi rezistans baz la

Pou jwenn tranzistò a ap travay kòrèkteman, ou bezwen manje kantite lajan an dwa nan aktyèl nan baz li yo.Premyèman, divize pèseptè aktyèl la pa benefis tranzistò a (β) jwenn aktyèl la baz.Lè sa a, sèvi ak vòltaj la ekipman pou ak lefèt ke baz la pral anjeneral chita sou 0.6V pi wo a tè jwenn rezistans nan baz.Lwa Ohm a vini an sou la men isit la ankò.

• Kalkile kondansateur yo kouti

Kondansateur yo te itilize yo bloke DC ak pase siyal AC.Pou chwazi gwosè dwat la, gade nan frekans ki pi ba a siyal ou yo pral itilize ak opinyon an oswa rezistans pwodiksyon li pral ale nan.Sèvi ak fòmil XC = 1 / (2πFC) pou asire w ke reaktans CAPACITOR a matche enpedans la nan frekans sa a.Sa a kenbe siyal ou fò san yo pa koupe fen a ki ba.

• Revize kalkil ou yo

Yon fwa ou te pran tout pati yo, pran yon moman nan doub-tcheke tout bagay.Gade sou valè rezistans ou, nivo aktyèl ou yo, ak chwa kondansateur.Asire w ke tranzistò a ap opere nan ranje dwat la ak chemen an siyal se klè.Ti reglaj nan etap sa a ka fè anplifikatè ou fè pi bon yon fwa li te bati.

Pi bon AC-makonnen komen emeteur anplifikatè

Lè ou vle yon plis serye ak Pi bon pèfòmans anplifikatè, vèsyon sa -a nan sikwi a emeteur komen se yon fason a ale.Pa ajoute yon kèk eleman siplemantè -tankou plis rezistans ak kondansateur—Ou fè kous la plis ki estab ak amelyore benefis li yo, espesyalman pou AC siyal.Pati sa yo te ajoute ede anplifikatè a rete konsekan, menm si pwopriyete tranzistò a chanje yon ti kras oswa tanperati a orè.

Youn nan amelyorasyon kle yo nan konsepsyon sa a se itilize nan yon divizeur vòltaj te fè ak de rezistans nan patipri baz la.Sa fè la baz vòltaj pi plis previzib, ki vle di tranzistò a rete nan rejyon kòrèk opere li yo plis fiable.Awondisman an gen ladan tou yon rezistans emeteur ki etabli vòltaj la emeteur ak ede avèk yo estabilite.Rezisteur sa a fè tranzistò a mwens sansib a chanjman ki fèt nan benefis aktyèl (β), ki enpòtan si w ap vise pou pèfòmans ki konsistan.

Pou Ranfòse benefis AC a, a CAPACITOR te ajoute atravè rezistans a emeteur.Sa chimin koupe kondansateur pèmèt siyal AC "sote" rezistans a, Ogmante benefis la an jeneral nan sikwi a pou siyal sa yo pandan y ap toujou kenbe DC a prejije ki estab.Rezilta a se yon kous ki pa sèlman plis si men tou ba ou yon pi fò, siyal pwodiksyon cleaner.

Vèsyon sa a itil sitou lè w ap bati yon bagay plis pèmanan oswa lè anplifikatè ou bezwen Konekte ak lòt etap san yo pa pèdi bon jan kalite siyal.Li ta ka gade yon ti jan pi konplèks pase vèsyon debaz la, men la benefis li pote nan pèfòmans ak disponiblite Fè li yon gwo etap pou pi devan yon fwa ou se konfòtab ak desen yo ki pi senp.

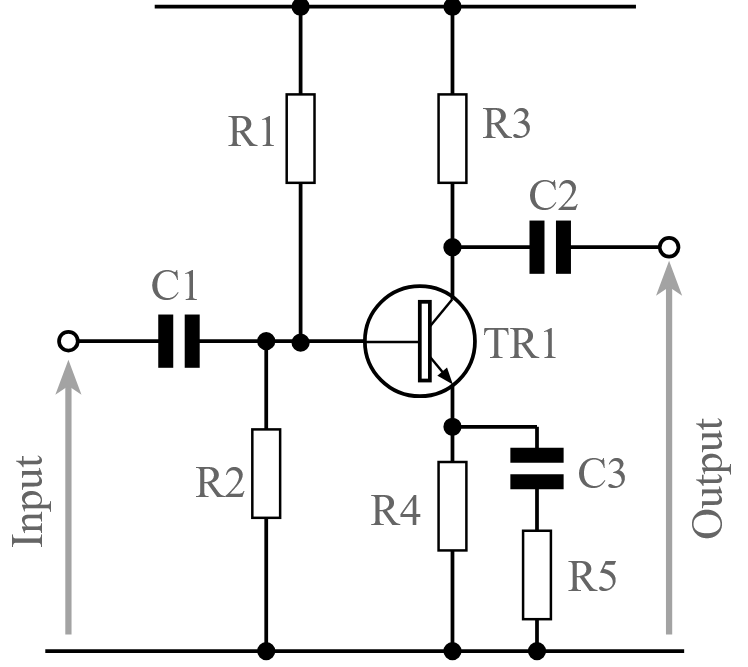

Figi 4. Amelyore anplifikatè emeteur komen ki gen plis konpozan

Etap yo bati yon debaz AC-makonnen anplifikatè

Vèsyon sa a nan anplifikatè a gen ladan plis konpozan, ki ba ou pi bon pèfòmans, espesyalman lè li rive jwenn ak DC estabilite.Etap sa yo kraze pwosesis la nan chwazi valè ak konsepsyon sikwi ou byen klè ak tou senpleman.

• Chwazi tranzistò a

Chwazi yon tranzistò ki baze sou sa ki sikwi ou bezwen an tèm de vòltaj, aktyèl, ak kalite siyal.Yon tranzistò jeneral-bi NPN travay byen pou anpil ka, men asire w ke li ka okipe vòltaj ekipman pou ou ak aktyèl san okenn pwoblèm.

• Kalkile rezistans pèseptè a

Deside konbyen aktyèl sikwi ou bezwen manje nan pwochen etap la.Lè sa a, chwazi yon vòltaj pèseptè ki nan apeprè mwatye nan vòltaj la ekipman pou -sa a bay chanm siyal ou a pou avanse pou pi leve, li desann.Sèvi ak lwa Ohm a (r = v / i) pou evalye valè rezistans dwat la.

• Kalkile rezistans emeteur la

Pou pi bon estabilite, mete vòltaj la emeteur nan alantou 1V oswa sou 10% nan vòltaj ekipman pou ou.Depi aktyèl emeteur se prèske menm jan ak aktyèl pèseptè, ou ka kalkile rezistans a emeteur pa divize vòltaj la emeteur pa aktyèl la.

• Detèmine aktyèl baz la

Pou jwenn baz aktyèl la, divize pèseptè aktyèl la pa benefis tranzistò a (β oswa HFE).Si benefis la varye, li nan pi an sekirite yo sèvi ak fen a pi ba nan seri a asire w ke tranzistò a toujou vire sou byen.

• Detèmine vòltaj baz la

Vòltaj nan baz la se vòltaj la emeteur plis baz-emeteur junction vòltaj la.Pou tranzistò Silisyòm, sa a se sou 0.6V.Se konsa, si emeteur a se nan 1V, baz la ta dwe nan alantou 1.6V.

• Mete valè rezistans baz yo

Sèvi ak de rezistans nan yon divizeur vòltaj (R1 ak R2) yo ka resevwa vòltaj ki kòrèk la nan baz la.Yon bon règ se fè aktyèl la ap koule tankou dlo nan yo sou dis fwa lè lè baz aktyèl la.Sa a ede kenbe baz vòltaj la ki estab.Chwazi valè yo rezisteur ki baze sou vòltaj ki nesesè yo ak vòltaj ekipman pou ou.

• Ajoute Emeteur kontoune CAPACITOR an

Pou amelyore benefis AC, ajoute yon kondansateur atravè rezistans a emeteur.Sa pèmèt siyal AC yo kontoune rezistans a, ogmante benefis.Chwazi yon CAPACITOR ki gen yon reactance egal a rezistans a emeteur nan pi ba frekans sikwi ou a.

• Chwazi kondansateur la opinyon

CAPACITOR an opinyon ta dwe gen yon reyaktans ki matche ak rezistans a opinyon nan frekans ki pi ba nan siyal ou.Sa a kenbe siyal ba-frekans soti nan ke yo te bloke.Ou ka estime rezistans nan opinyon kòm benefis tranzistò a fwa valè a rezistans emeteur.

• Chwazi kondansateur la pwodiksyon

Sa a kondansateur pase siyal la anplifye nan pwochen etap la pandan y ap bloke DC.Chwazi yon valè ki matche ak rezistans nan chay la (pwochen pati nan kous la) nan frekans ki pi ba w ap travay avèk yo.

• Re-evalye sipozisyon ou yo

Yon fwa konsepsyon ou a konplè, pran yon moman pou retounen epi tcheke tout bagay.Asire w ke tranzistò a ka toujou okipe aktyèl la ak vòltaj, valè rezisteur ou fè sans, ak tout chwa kondansateur ou sipòte frekans yo dwa.Yon revizyon rapid ede evite pwoblèm pita.

Konprann repons frekans ak siyal bandwidth

Lè ou bati yon anplifikatè emeteur komen, li ede yo konnen ki jan li okipe diferan siyal frekans.Gen kèk siyal pase nan fasil, pandan ke lòt moun ta ka jwenn pi fèb depann sou pati yo ou itilize -espesyalman la kondansateur ak rezistans.

Ranje a nan frekans anplifikatè ou ka okipe byen yo rele li yo la.A trè ba frekans, kondansateur yo ka aji tankou blòk paske yo rezistans (yo rele reyaktan) Leve.A Segondè frekans, yo pèmèt siyal yo pase pi fasil.Se poutèt sa li enpòtan yo chwazi valè kondansateur ki baze sou la pi ba frekans Awondisman ou bezwen travay avèk yo.Pou egzanp, si siyal ou desann nan 20 Hz, kondansateur ou yo ta dwe gwo ase yo kite sa a san yo pa twòp pèt.

Kondansateur la atravè rezistans a emeteur -li te ye kòm la kontoune kondansateur—So tou fè yon gwo diferans.Li ede Ogmante benefis anplifikatè a pou siyal AC.Si kondansateur sa a twò piti, sikwi ou ka pèdi benefis nan pi ba frekans.Men, avèk bon valè a, li ranfòse pèfòmans san yo pa afekte konfigirasyon DC ou.

Konprann sa a ede ou chwazi pati ki fè anplifikatè ou Travay pi byen pou siyal yo w ap itilize, si li la pou odyo, detèktè, oswa lòt sous AC.Yon fwa ou jwenn pann an nan li, ajiste konsepsyon ou pou chenn frekans diferan vin pi fasil.

Ki jan yo mezire ak tès sikwi anplifikatè ou

Apre mete sikwi anplifikatè ou ansanm, li se yon bon lide yo Tcheke ke tout bagay è Travay jan yo espere.Ou pa bezwen zouti konplike - yon senp multimeter se souvan ase jwenn te kòmanse, ak yon osiloskop se itil si ou vle gade nan siyal la nan plis detay.

Kòmanse lè l sèvi avèk multimeter a yo tcheke la ekipman pou vòltaj epi konfime li rive nan kous la.Lè sa a, mezire vòltaj la nan la pèseptè, baz, ak emete nan tranzistò a.Nan pifò ka yo, la Pèseptè ta dwe yon kote alantou mwatye vòltaj la ekipman pou, pandan y ap emeteur a pral yon ti jan pi wo a tè.A fondasyon ta dwe sou 0.6 vòlt pi wo pase emeteur la Si w ap itilize yon tranzistò Silisyòm.Lekti sa yo ede ou konnen si la tranzistò se partial byen ak pare yo anplifye.

Si ou gen yon siyal dèlko ak yon osiloskop, ou ka teste ki jan anplifikatè a okipe yon ti siyal AC.Konekte yon Low-frekans sinis vag nan opinyon an epi tcheke pwodiksyon an sou sijè ki abòde lan.Ou ta dwe wè yon Pi gwo vèsyon nan siyal la opinyon, ranvèrse tèt anba.Si pwodiksyon an sanble twò fèb oswa defòme, Double-tcheke rezistans ou oswa valè CAPACITOR.

Menm san yon sijè ki abòde, ou ka eseye lè l sèvi avèk yon siyal odyo—Kòm ki soti nan yon telefòn oswa yon jwè mizik - epi konekte yon ti oratè nan pwodiksyon an nan yon kondansateur.Si ou tande son an, sa vle di anplifikatè a ap travay.

Tès ede asire w ke sikwi ou ap fè sa li sipoze fè, epi li ba ou tou pi bon santi pou ki jan li konpòte li.Li se yon etap senp men itil ki fè pwojè ou a plis serye.

Plis èd ak chwazi tranzistò

Kòm ou pase plis tan ap travay avèk yo sikwi tranzistò, espesyalman komen Anplifikatè emeteur, davwa a Dwa tranzistò vin pi fasil ak plis natirèl.Nan premye, li ta ka santi tankou gen twòp opsyon, men sou tan, ou pral jwenn yon pi bon sans de sa ki travay pi byen pou diferan kalite sikwi.Ou pral kòmanse rekonèt modèl -tankou ki tranzistò yo bon pou Anplifikatè jeneral-bi e kiyès ki pi adapte pou oblije.

Pou sikwi anplifikatè, ou pral anjeneral vle yon tranzistò ki ofri yon Akeri desan, manch ou ekipman pou vòltaj alèz, ak pèfòme byen nan la abitid Ou ap travay avèk yo.Ou pa toujou bezwen yon bagay-wo fen-anpil komen, tranzistò abòdab travay parfe byen pou debaz odyo oswa siyal anplifikatè.

Nan lòt men an, si w ap bati yon sikwi kote tranzistò a aji plis tankou yon Sou-off switch—Such kòm kontwole yon Dirije, motè, oswa relè—Li pi bon pou chwazi yon Oblije chanje tranzistò.Sa yo fèt yo Vire sou yo ak sou byen vit ak manch chanjman byen file nan aktyèl la san lag.Menm si yon tranzistò gen yon Rating gwo vitès oswa yon tan repons vit (Tankou yon FT segondè), li pa toujou vle di li pral fè byen nan yon sikwi oblije chanje. Chanje tranzistò yo te fè okipe tranzisyon vit ak charj toudenkou pi efikasman.

Se konsa, kòm yon règ jeneral, eseye matche ak tranzistò nan travay la li bezwen fè.Avèk pratik, w ap jwenn yon kèk ale-a opsyon ki travay nan pi fò nan sikui ou yo.Si li la pou anplifye yon siyal oswa aji kòm yon switch dijital, lè l sèvi avèk la Dwa kalite tranzistò Ap ede sikwi ou kouri plis fiable ak fè jis fason ou atann.

Konklizyon

Kounye a ke ou te eksplore ki jan yon anplifikatè emeteur komen travay ak ki jan yo bati yon sèl etap pa etap, ou ta dwe santi yo plis konfyans mete sikwi pwòp ou yo ansanm.Si w ap travay ak siyal lojik senp oswa anplifye AC entrain tankou odyo, sa a ki kalite kous se yon chwa solid.Senpleman sonje pran tan ou ak kalkil yo ak doub-tcheke valè eleman ou yo.Avèk yon ti kras nan pratik, ou pral jwenn li pi fasil yo kreye anplifikatè ki travay byen pou kèlkeswa pwojè w ap travay sou.
