BC548 Transistor: Travay, Benefis, ak Awondisman Sèvi ak

Tranzistò BC548 la se yon eleman souvan itilize nan sikwi elektwonik pou oblije chanje ak anplifye siyal yo.Li se versatile, serye, ak apwopriye pou aplikasyon pou ba-pouvwa.Atik sa a eksplore karakteristik li yo, prensip k ap travay, konfigirasyon PIN, ak divès kalite itilizasyon, bay yon konpreyansyon klè nan fonctionnalités li yo.

Katalòg

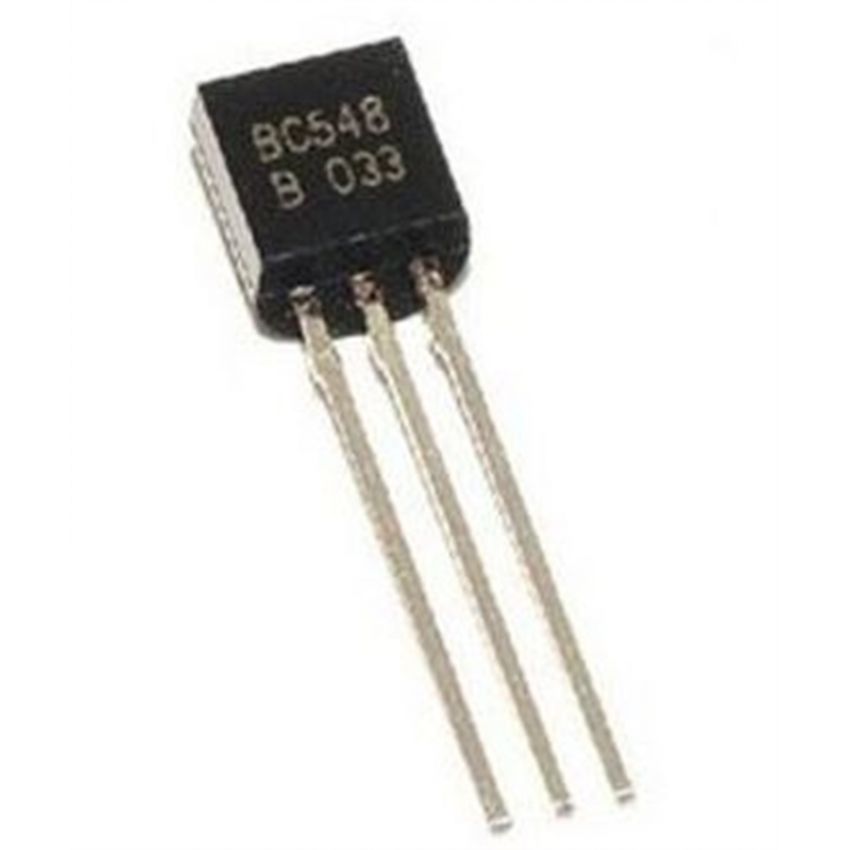

Apèsi sou lekòl la nan BC548 NPN tranzistò a

A BC548 se yon tranzistò lajman itilize NPN bipolè junction ki fèt pou travay tankou oblije chanje ak anplifye siyal nan sikwi elektwonik.Li ka okipe yon chaj ki rive jiska 500mA lè yo itilize kòm yon switch, fè li versatile pou divès kalite aplikasyon pou ba-pouvwa.Tranzistò sa a vini nan twa varyant: BC548A, BC548Bak BC548C.Diferans prensipal la nan mitan modèl sa yo bay manti nan valè DC aktyèl yo.

Benefis la pou chenn yo BC548A ant 110 ak 220, pandanChwazi Variant nan dwa ki baze sou bezwen sikwi ou a se kritik.Si w ap travay sou anplifikasyon oswa travay oblije chanje, BC548 a ofri yon solisyon serye ak efikas.

Detaye fonksyone nan tranzistò a BC548

Tranzistò BC548 la opere lè l sèvi avèk yon ti aktyèl nan tèminal baz li yo kontwole koule nan yon pi gwo aktyèl ant pèseptè li yo ak tèminal emeteur.Pou travay kòrèkteman, aktyèl la apwovizyone nan baz la dwe limite a pa plis pase 5mA.Lè se PIN la baz ki konekte nan tè a, koneksyon ki genyen ant pèseptè a ak emeteur rete ouvè, anpeche nenpòt ki aktyèl soti nan ap koule tankou dlo nan.

Lè se yon siyal aplike nan tèminal la baz, li fèmen koneksyon sa a, sa ki pèmèt aktyèl koule ant pèseptè a ak emeteur.Se eta sa a refere yo kòm rejyon an saturation, kote tranzistò a se konplètman "sou," epi li ka okipe jiska 500mA nan aktyèl la.Nan lòt men an, lè se siyal la nan baz la retire, tranzistò a antre nan rejyon an koupe, oblije chanje konplètman "koupe" ak kanpe koule aktyèl la.

Si ou yon ti kras ogmante vòltaj la nan tèminal la baz, li ka lakòz yon chanjman enpòtan nan aktyèl la ap koule tankou dlo nan pèseptè a ak emeteur.Se tèminal la emeteur lou doped konpare ak lòt tèminal yo, sa ki fè vòltaj la pèseptè pi wo pase vòltaj la baz.Konpòtman sa a pèmèt BC548 a efikasman anplifye siyal yo, ki fè li yon chwa serye pou anpil oblije chanje ak travay anplifikasyon.

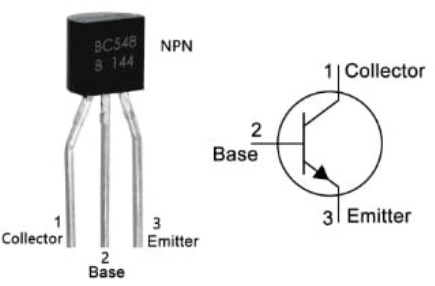

BC548 Layout PIN tranzistò ak konfigirasyon

Tranzistò BC548 la gen twa tèminal, chak jwe yon wòl distenk nan operasyon li yo.Tèminal sa yo diferan an tèm de nivo dopan yo ak travay espesifik nan kous la.Konprann konfigirasyon PIN la ede ou konekte tranzistò a kòrèkteman nan kous ou.

• PIN-1 (Pèseptè): Sa a se kote aktyèl la antre nan tranzistò a.Li aji kòm tèminal la opinyon pou koule prensipal la aktyèl nan kous la.

• PIN-2 (baz): tèminal baz la se pwen kontwòl tranzistò a.Yon ti aktyèl aplike isit la kontwole pi gwo aktyèl la ap koule tankou dlo ant pèseptè a ak emeteur.

• PIN-3 (emeteur): Sa a se tèminal la nan ki aktyèl la sòti tranzistò a apre yo fin ranpli chemen li yo nan kous la.

Karakteristik kle ak espesifikasyon teknik nan BC548 tranzistò

Karakteristik yo ak espesifikasyon nan tranzistò a BC548 yo detaye anba a bay insight nan fonctionnalités li yo ak konsepsyon.

Paramèt	Valè
Kalite tranzistò	Bi-polè, npn
Kantite broch	3
Kalite pake	Pou-92
Maksimòm Pèseptè Kouran (IC)	500mA
Maksimòm pèseptè-emeteur vòltaj (VCE)	30V
Maksimòm Pèseptè-baz vòltaj (VCB)	30V
Maksimòm emeteur-baz vòltaj (VEB)	5V
Frekans Tranzisyon (FT)	150 megaèrts
Maksimòm dissipation pèseptè	625 MW
DC aktyèl genyen (HFE)	110 a 800
Opere ak depo tanperati depo	-55 ° C a +150 ° C
Mòn kalite	Atravè-twou
Nivo sansiblite imidite (MSL)	1 (san limit)
Pouvwa maksimòm	500 MW

Ekivalan nan BC548 tranzistò

• BC547

• BC549

• BC550

• 2N2222

• 2N3904

• 2N3906

PNP tranzistò konplemantè:

• BC557

• BC558

• BC556

Gid pou itilize san danje nan BC548 tranzistò nan sikui

Pou asire tranzistò BC548 la travay byen epi li dire yon bon bout tan, li enpòtan pou swiv kèk mezi sekirite.Toujou bwa nan espesifikasyon yo rekòmande, kòm depase yo ka lakòz domaj.Pou egzanp, evite konekte nenpòt ki chaj ki egzije pou plis pase 30V oswa 500mA, tankou sa a ale pi lwen pase kapasite tranzistò a.

Peye atansyon a koneksyon yo PIN.Broch tranzistò a bezwen konekte kòrèkteman;Ranvèse oswa misplacing yo ka rezilta nan fonksyone byen oswa domaj pèmanan.Sèvi ak yon rezistans apwopriye nan tèminal la baz se egalman enpòtan.Sa a ede kontwole aktyèl la ap koule tankou dlo nan baz la, ki pa ta dwe depase 5mA.

Finalman, asire w ke tanperati a opere rete nan seri a nan -55 ° C a +150 ° C.Twòp chalè oswa frèt ka diminye pèfòmans tranzistò a oswa mennen nan echèk.Apre etap sa yo senp ka ede ou jwenn soti nan pi fò nan tranzistò a BC548 nan pwojè ou a.

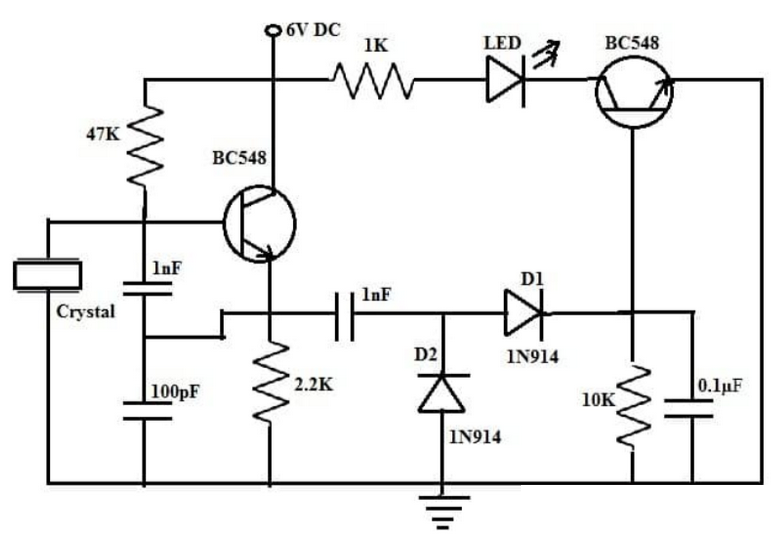

Crystal Tester Awondisman lè l sèvi avèk tranzistò a BC548

Awondisman nan tèsteur kristal, bati lè l sèvi avèk tranzistò a BC548, se yon fason ki senp epi efikas yo tcheke si yon eleman kristal ap travay byen.Kristal yo se yon pati enpòtan nan anpil pwojè elektwonik, menm jan yo ede jenere frekans espesifik.Sa a sikwi fòme yon osilator, epi si kristal la se fonksyonèl, ki ap dirije a nan kous la pral bat je endike li ap travay kòrèkteman.

Pou kreye sikwi sa a, ou pral bezwen kèk eleman debaz: yon ekipman pou pouvwa 6V DC, de BC548 tranzistò, de 1N914 diodes, yon dirije, ak rezistans nan 2.2kΩ, 47kΩ, 1kΩ, ak 10kΩ.Anplis de sa, kondansateur nan valè 0.1µF, 1NF, ak 100pf yo gen obligasyon.Yon fwa ou rasanble kous la apre dyagram lan, konfigirasyon an pral pèmèt ou teste kristal avèk fasilite.

Lè yo konekte kristal la, sikwi a jenere osilasyon, ki deklanche premye BC548 tranzistò a.Se siyal la Lè sa a, korije pa diodes yo ak filtre pa kondansateur anvan yo rive dezyèm tranzistò a BC548, ki aktive ki ap dirije la.Yon lumineux ki ap dirije endike yon kristal k ap travay, pandan y ap pa gen okenn limyè sijere kristal la se defo.Sa a tèsteur senp ka ekonomize tan ak asire ke kristal yo itilize nan pwojè ou yo ap fonksyone jan yo ta dwe.

Prensip fonksyònman nan sikwi a tèsteur kristal ak BC548

Sa a sikwi sèvi ak de BC548 tranzistò k ap travay ansanm yo teste fonctionnalités a nan yon kristal.Powered by yon ekipman pou 6V, se kous la ki fèt san danje kontwole koule aktyèl pa mete rezistans anvan chak eleman.Se kristal la anba tès ki konekte dirèkteman nan tèminal la baz nan tranzistò nan premye (T1).

Lè kristal la jenere osilasyon, li deklannche T1, pwodwi yon pwodiksyon ki pase nan 1N914 diodes.Sa yo diodes korije siyal la, ki se Lè sa a, filtre pa kondansateur anvan li rive nan baz la nan tranzistò nan dezyèm (T2).T2 anplifye siyal la ak limyè moute yon dirije si kristal la ap travay kòrèkteman.

Si dirije a pa lumineux, kristal la se swa defo oswa domaje.Konfigirasyon sa a trè itil pou rapidman verifye operasyon kristal yo, espesyalman nan pwojè wo-frekans kote osilateur presizyon yo bezwen.Senplisite la ak fyab nan sikwi sa a fè li yon zouti enpòtan pou asire ke kristal ou yo ap fonksyone jan yo espere a.

Benefis ak avantaj pèfòmans nan tranzistò a BC548

Teknoloji Pwosesis Avanse

Se tranzistò sa a bati lè l sèvi avèk teknoloji avanse pwosesis, asire li opere avèk efikasite ak fiable nan nan yon pakèt domèn sikwi.Teknoloji a itilize fè li apwopriye pou tou de oblije chanje ak travay anplifikasyon, bay li yon kwen nan pèfòmans.

Vòltaj erè ki ba

Se tranzistò a BC548 ki fèt yo pwodwi trè ba vòltaj erè.Sa vle di li opere ak presizyon segondè, kenbe estabilite nan kous ou.Karakteristik sa a fè li yon chwa serye pou sikui ki mande presizyon.

Segondè vitès oblije chanje

Kapasite li nan chanje ant sou yo ak sou eta byen vit fè ideyal la BC548 pou aplikasyon pou vit-chanje.Si w ap travay sou yon sikwi dijital oswa yon konfigirasyon frekans-depandan, repons lan rapid asire pèfòmans lis.

Full Voltage Operation

Tranzistò a sipòte operasyon vòltaj konplè, ki ajoute fleksibilite nan sèvi ak li yo.Li ka okipe maksimòm pèseptè-a-emeteur vòltaj la efektivman, asire operasyon ki an sekirite epi ki konsistan nan limit rated li yo.

Segondè aktyèl ak pouvwa manyen

Avèk yon Rating maksimòm aktyèl nan 500mA, BC548 a se kapab nan kondwi plizyè eleman ansanm.Kapasite pouvwa-manyen li yo tou fè li apwopriye pou yon varyete de aplikasyon pou, ki soti nan kondwi poul rle.

Ekselan DC aktyèl genyen

BC548 a karakteristik yon gwo DC benefis aktyèl, sòti nan 110 a 800, tou depann de Variant la.Sa fè li trè efikas pou anplifye siyal yo, espesyalman nan ba-pouvwa odyo ak siyal pwosesis sikwi.

Nivo bri ki ba

Konpare ak tranzistò menm jan an tankou BC549 la ak BC550, BC548 a pwodui mwens bri.Sa fè li yon gwo opsyon pou sikui kote rediksyon bri se yon priyorite, tankou nan anplifikatè odyo oswa anplifikasyon siyal sansib.

Versatile konpatibilite eleman

Mèsi a kapasite li nan okipe jiska 500mA, BC548 a ka kondwi yon varyete de konpozan.Li se souvan itilize ak sikwi entegre, lòt tranzistò, poul, ak rle, fè li yon chwa versatile pou anpil aplikasyon pou elektwonik.

Aplikasyon pou tranzistò BC548 la

Anplifye siyal fèb

Tranzistò BC548 la souvan itilize nan pè Darlington pou ogmante siyal fèb yo.Pa appariement li ak yon lòt tranzistò, li anpil amelyore fòs siyal, fè li ideyal pou aplikasyon pou ki mande segondè anplifikasyon.

Sikui Capteur

Tranzistò sa a se yon eleman kle nan sikwi Capteur, ede nan pwosesis ak anplifye siyal soti nan detèktè pou plis itilize nan sistèm elektwonik.

Kondwi charj ba-pouvwa

Avèk kapasite li nan okipe charj jiska 500mA, BC548 a se pafè pou kondwi charj ti tankou poul, rle, ak menm jan ak aparèy ba-pouvwa.

Audio anplifikasyon ak modil chofè

Se BC548 a souvan yo itilize nan sikwi odyo pou anplifye son.Li se tou travay nan modil chofè divès kalite, ki gen ladan chofè ki ap dirije, chofè relè, ak chanje modil.

Modil anplifikatè

Li se lajman ki itilize nan diferan kalite modil anplifikatè tankou anplifikatè siyal, pouse-rale anplifikatè, ak anplifikatè odyo.Gen gwo benefis li yo ak bri ki ba fè li yon chwa ekselan pou aplikasyon sa yo.

Sikwi objektif jeneral

Ou pral jwenn BC548 a nan anpil sikwi jeneral-bi, tankou preamps odyo, switch manyen, ki ap dirije sikwi flash, sikwi RF, detèktè chalè, ak PWM (batman lajè lajè) sistèm yo.

Rapid-oblije chanje ak alam aparèy

Mèsi a vitès rapid oblije chanje li yo, BC548 a yo itilize nan rapid-chanje aparèy ak sikwi alam.Aplikasyon sa yo benefisye de kapasite li nan vire sou yo ak sou rapidman san yo pa reta.

Jeneral-bi ranplasman

BC548 a ka ranplase anpil lòt tranzistò jeneral-bi, tankou BC547 la ak 2N3904, nan divès pwojè elektwonik, fè li yon ranplasan versatile pou eleman menm jan an.

Gwo manyen chaj ranje

Avèk 500mA Pèseptè Rating aktyèl li yo, BC548 a ka kondwi nan yon pakèt domèn charj, fè li apwopriye pou sikwi ki mande pou eleman miltip yo dwe mache ansanm.

Aplikasyon pre-anplifikasyon

Ekselan dissipation pèseptè li yo ak segondè DC genyen aktyèl fè ideyal la BC548 pou itilize nan tou de anplifikasyon ak etap pre-anplifikasyon nan sikwi.Sa a asire pwosesis siyal klè ak pèfòmans efikas.
