BNC Connector: Design, Kalite, ak Aplikasyon

Connector a BNC COAX se yon pati prensipal nan sistèm frekans radyo (RF), ki vo senplisite li yo ak disponiblite.Li nan popilè paske li fasil yo sèvi ak ak travay byen, fè li yon chwa komen nan aparèy tankou osiloskop, dèlko odyo, mèt pouvwa, ak dèlko fonksyon.Yon lòt karakteristik se mekanis Bayoneta bloke li yo ki kenbe koneksyon an sekirite ak anpeche li nan detachman akòz ti mouvman ki ta ka afekte bon jan kalite siyal.Connector a BNC tou kenbe konsistan enpedans, diminye pèt siyal ak refleksyon.Atik la pran yon gade fèmen nan diferan kalite konektè BNC, desen, fason yo rasanble ak konpare yo ak lòt konektè.

Katalòg

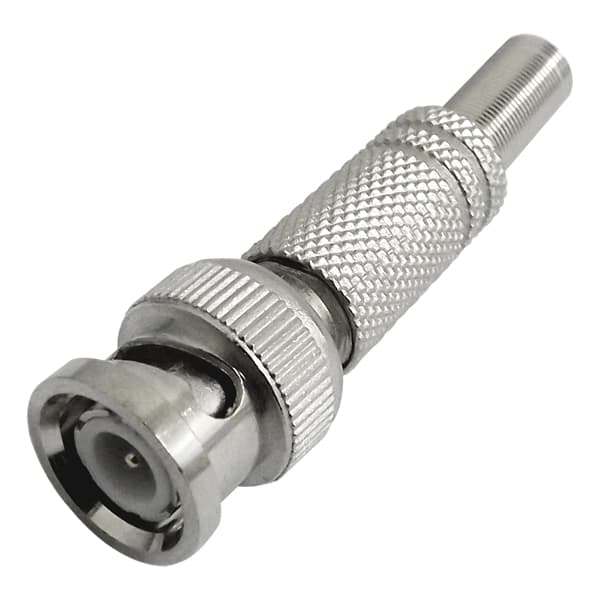

Figi 1: BNC Connector

Devlopman BNC a

Connector BNC (Bayonet Neill-Concelman) te kreye nan fen ane 1940 yo pou rezoud yon pwoblèm nan elektwonik kòm aparèy te vin pi piti.Anvan BNC a, pi gwo konektè tankou N-kalite a ak C-kalite yo te komen men yo te vin twò gwo pou bezwen modèn.

Non an "BNC" soti nan konsepsyon li yo ak envantè li yo."B" a vle di pou "Bayoneta," refere li a tòde-ak-lock mekanis la ki fè li fasil konekte ak dekonekte san zouti espesyal."N" ak "C" kanpe pou Pòl Neill ak Carl Concelman, enjenyè yo ki te ede devlope li.

Te Connector a BNC te fè kenbe moute ak chanjman yo rapid nan teknoloji apre Dezyèm Gè Mondyal la, espesyalman nan kominikasyon ak difize.Durability li yo ak fasilite nan itilize te fè li popilè nan jaden anpil, ki gen ladan telekominikasyon ak avyon.

Pandan ane yo, Connector BNC a te mete ajou matche ak pwogrè nan teknoloji.Menm si li te premye te fè pou militè a, li pita te vin komen nan komèsyal ak konsomatè elektwonik tou.Malgre ke nouvo konektè yo te devlope, BNC a toujou itilize pou fò, gwo-frekans koneksyon, ki montre valè ki dire lontan li yo nan tou de militè yo ak konsomatè elektwonik.

Kalite konektè BNC

Creole 50 ohm ak 75 ohm konektè BNC

Ou ka panse a sa yo tankou diferan kalite wout, se chak moun bati pou vitès diferan ak kondisyon trafik yo.Connector a 50 ohm se tankou yon otowout gwo vitès, manyen siyal done pi vit ak pi wo frekans (jiska 4 GHz, oswa menm 10 GHz).Vèsyon an 75 ohm se plis tankou yon wout vil regilye, souvan yo itilize pou bagay sa yo tankou câbles televizyon ak pi dousman siyal done.

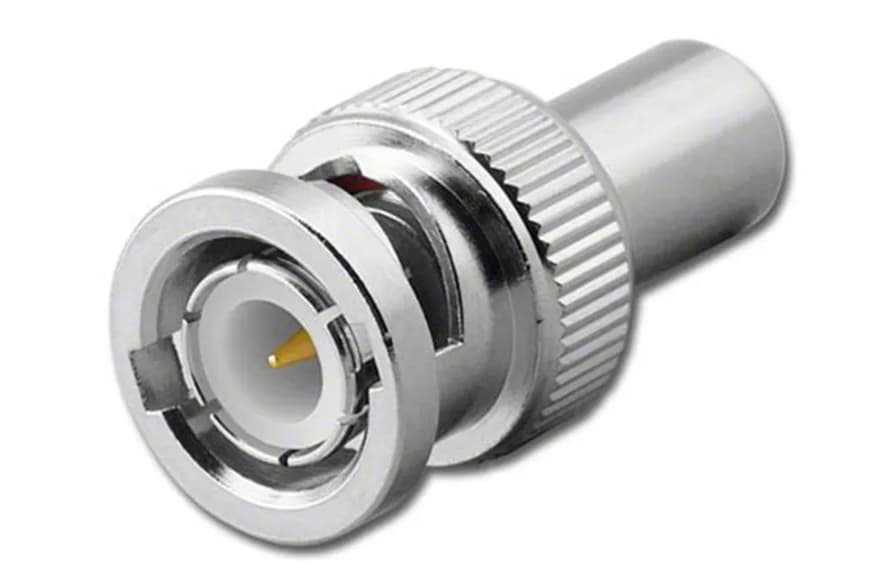

Figi 2: 50 ohm BNC Connector

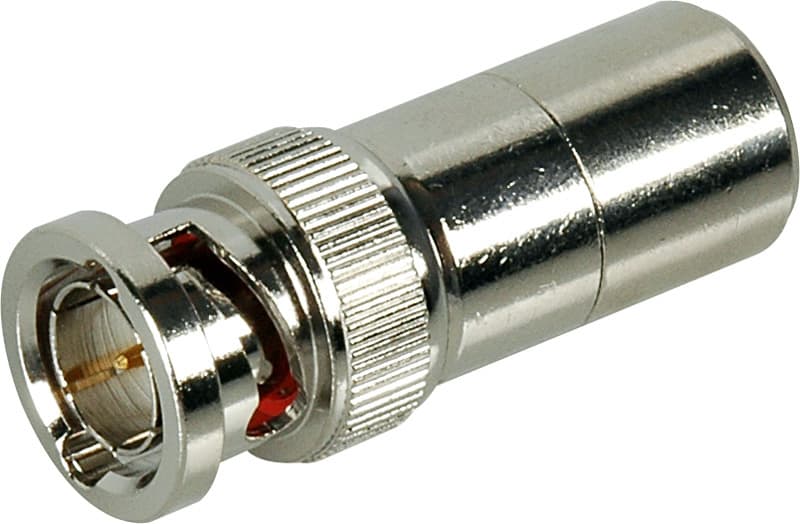

Figi 3: 75 ohm BNC Connector

Segondè vòltaj BNC konektè

Sa yo konektè yo te fè okipe jiska 500 vòlt.Yo itilize yo nan endistri kote siyal vòltaj segondè yo komen, tankou laboratwa syantifik ak anviwònman endistriyèl.

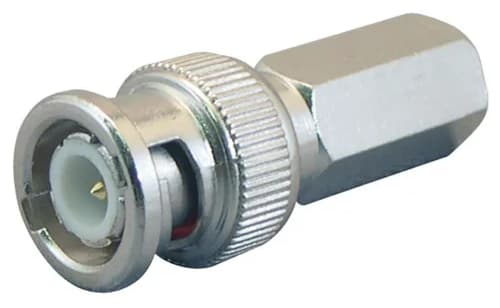

Figi 4: High Voltage BNC Connector

Konektè BNC rezistan korozyon

Te fè ak materyèl ki ka reziste rouye ak domaj nan imidite, sa yo konektè yo bon pou itilize nan anviwònman mouye oswa korozivite.Yo souvan te fè soti nan asye pur oswa nikèl dire pi lontan.

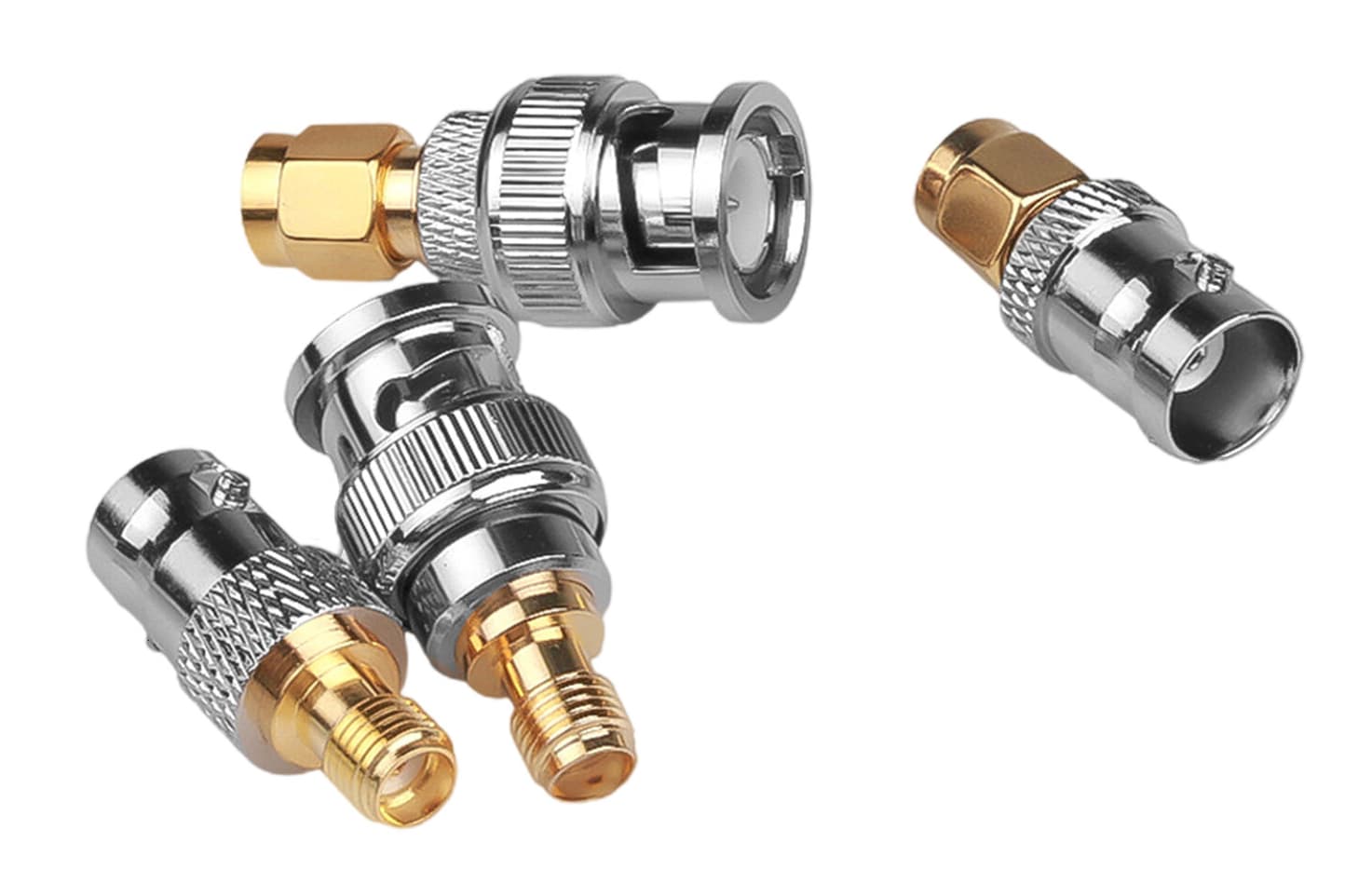

Figi 5: Kowozyon ki reziste BNC Connector

Miniature ak mikwo BNC konektè

Kòm aparèy vin pi piti, gen yon bezwen pou pi piti konektè.Miniature (MBNC) ak mikwo (µBNC) konektè travay tankou estanda BNCs men yo pi piti anpil.Sa yo yo te itilize nan ti elektwonik ak aparèy mobil, espesyalman nan telekominikasyon ak avyon.

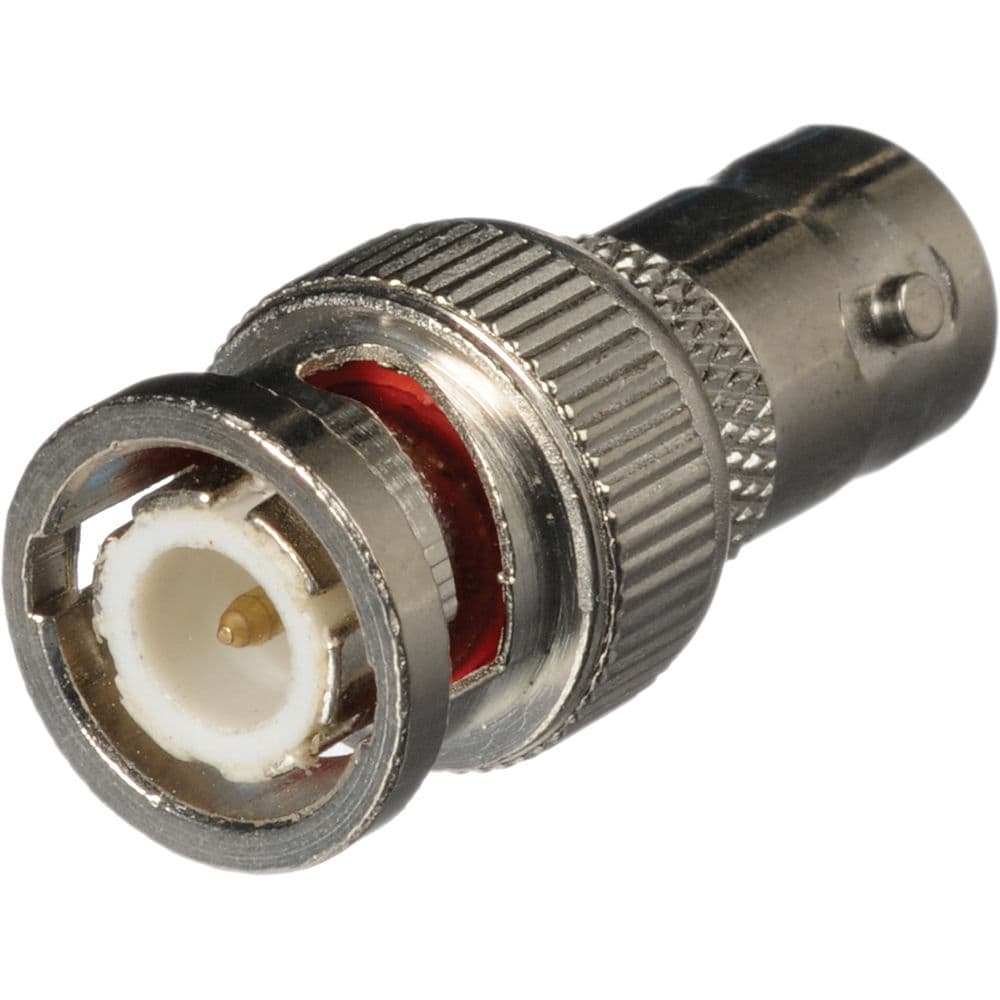

Figi 6: MBNC Connector

Twin BNC Connectors (Twinax)

Sa yo konektè konbine de BNCs nan yon sèl inite ak itil lè de chanèl siyal separe yo gen obligasyon.Yo souvan itilize nan sistèm kote siyal yo bezwen kenbe separe oswa izole.

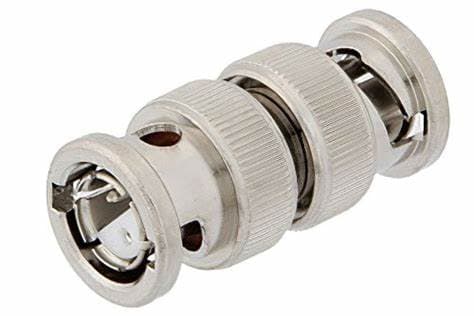

Figi 7: Twin BNC Connector

Triaxial BNC konektè

Konektè sa yo bay pwoteksyon siplemantè pou pwoteje kont entèferans nan lòt siyal elektwonik yo.Yo itilize yo nan tès syantifik oswa anviwònman ki gen segondè entèferans elektwomayetik, asire yon siyal klè.

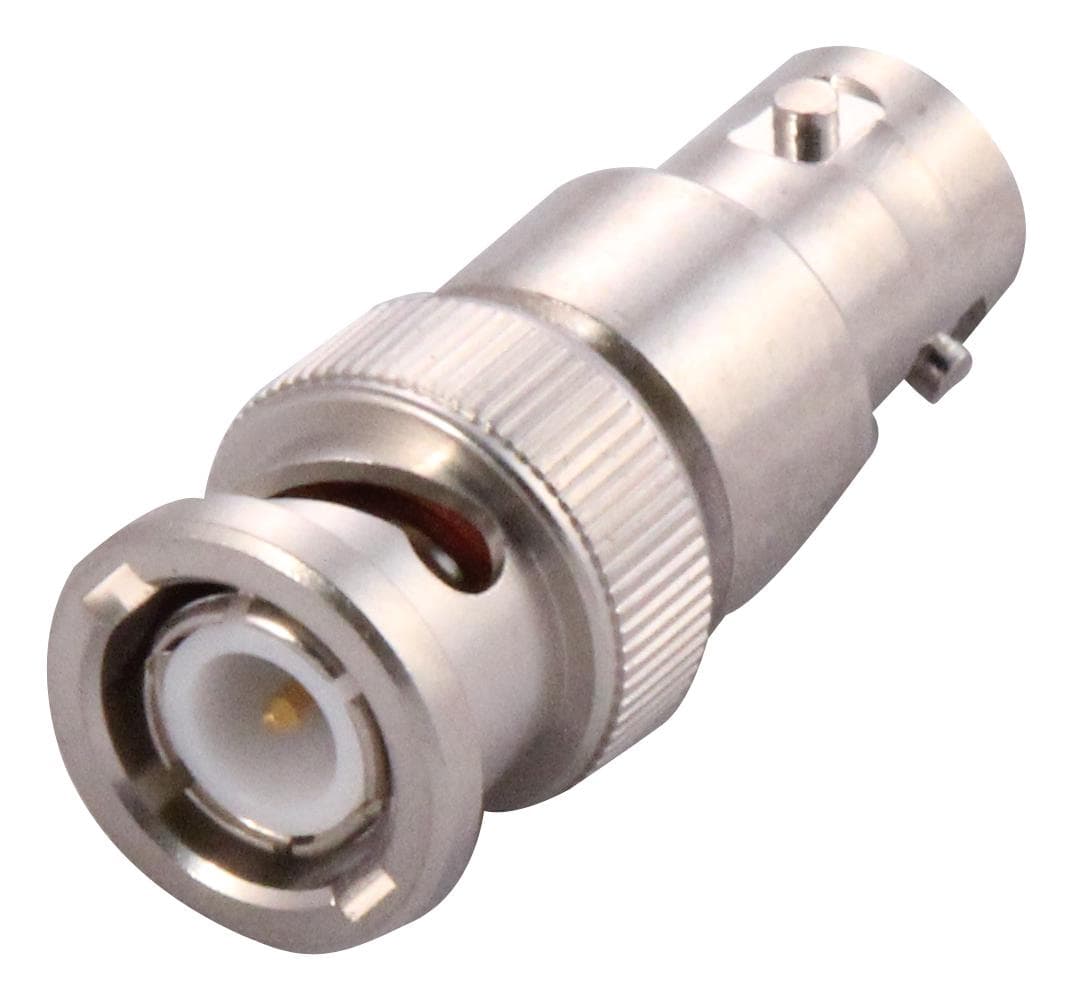

Figi 8: Triaxial BNC Connector

Fòma BNC

Ploge ak sipò: fòma ki pi fondamantal ak komen nan konektè BNC konsiste de ploge ak sipò.Ploge a, souvan refere yo kòm Connector a gason, se eleman nan priz la oswa Connector fi.Sa yo konektè yo Enjenieri pou fasil, rapid koneksyon ak dekoneksyon lè l sèvi avèk Bayoneta a bloke mekanis ki bay yon koneksyon serye san yo pa bezwen an pou zouti.Ploge yo souvan itilize sou câbles, pandan y ap sipò yo jwenn sou aparèy ak panno.

Adapters: BNC cartes pèmèt pou fleksibilite nan konsepsyon sistèm pa pèmèt koneksyon ki genyen ant diferan kalite câbles oswa aparèy.Cartes vini nan divès fòm, ki gen ladan gason-a-gason, fi-a-fi ak melanje konfigirasyon sèks.Yo ka konvèti ant diferan kalite Connector, tankou soti nan BNC SMA (Subminiature Version A) oswa lòt konektè RF.

Atenuateur: Nan sèten aplikasyon, fòs siyal bezwen yo dwe kontwole, espesyalman nan sistèm RF sansib kote nivo pouvwa segondè ka defòme pèfòmans.Atenuateur BNC ede pa diminye fòs siyal la nan nivo a vle, bay kontwòl amelyore sou koule siyal ak anpeche domaj ekipman oswa entèferans.

Varyasyon konsepsyon BNC

Dwat konektè BNC: Konektè dwat yo se konsepsyon ki pi senp, pi pito pou senplisite yo ak fasilite nan enstalasyon.Yo pèmèt kab la pwolonje dirèkteman deyò soti nan pwen koneksyon an, fè yo ideyal pou dispozisyon kote kontrent espas yo pa yon pwoblèm.Chemen dirèk yo asire pèt siyal minimòm ak konsève entegrite nan nan transmisyon an RF.

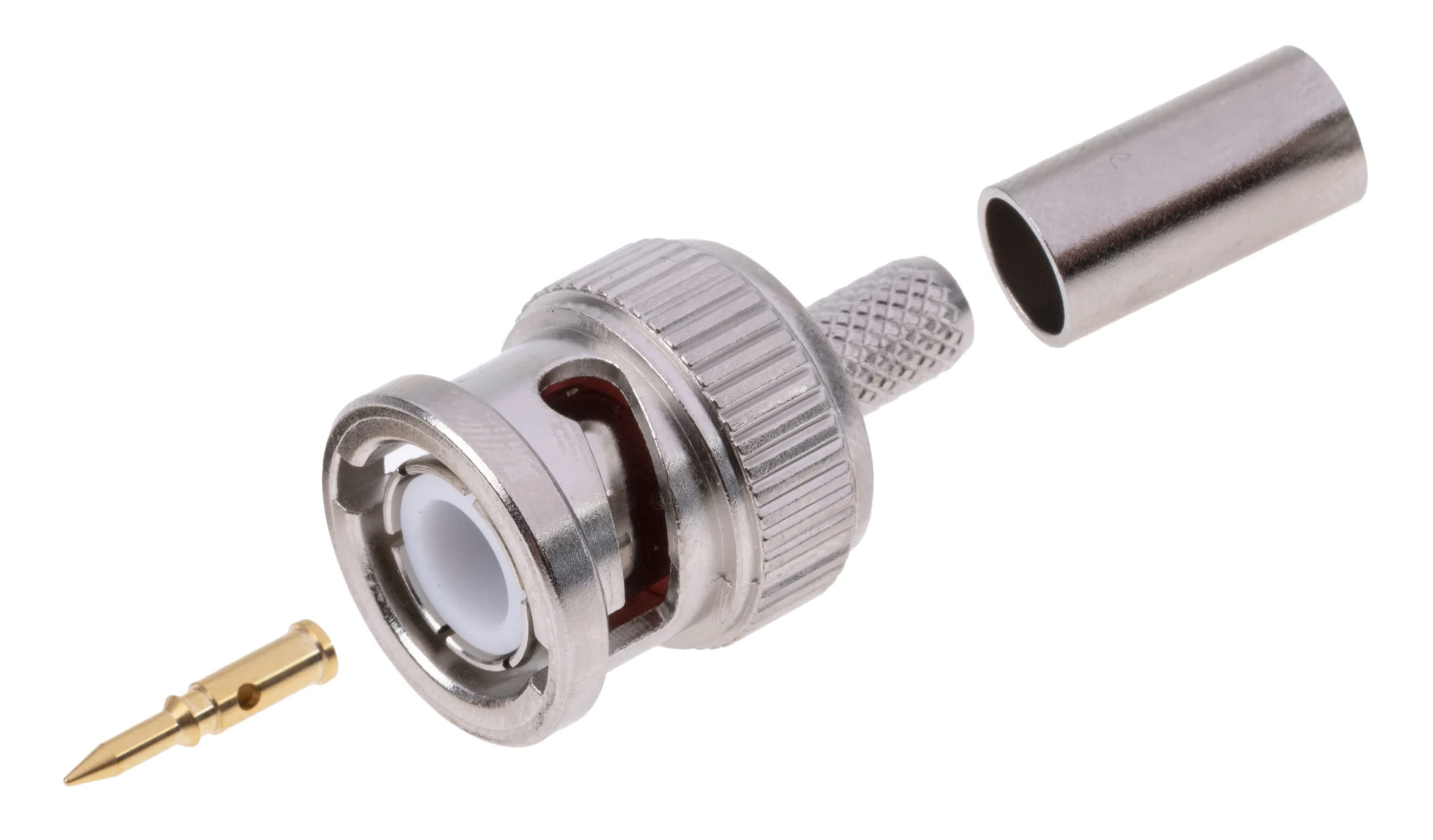

Figi 9: Dwat BNC Connector

Dwa-ang konektè BNC: Dwa-ang konektè BNC yo fèt pou aplikasyon pou kote espas ki limite tankou nan manto chaje manto elektwonik oswa dèyè ekipman ki mete kont mi yo.Pandan ke sa yo konektè yo itil nan espas ki sere yo, yo ka prezante yon ti kantite lajan nan degradasyon siyal akòz chanjman ki fèt nan direksyon chemen siyal.Sepandan, sa a pèt siyal se minim epi yo ka konpasasyon pou nan konsepsyon sistèm lan.

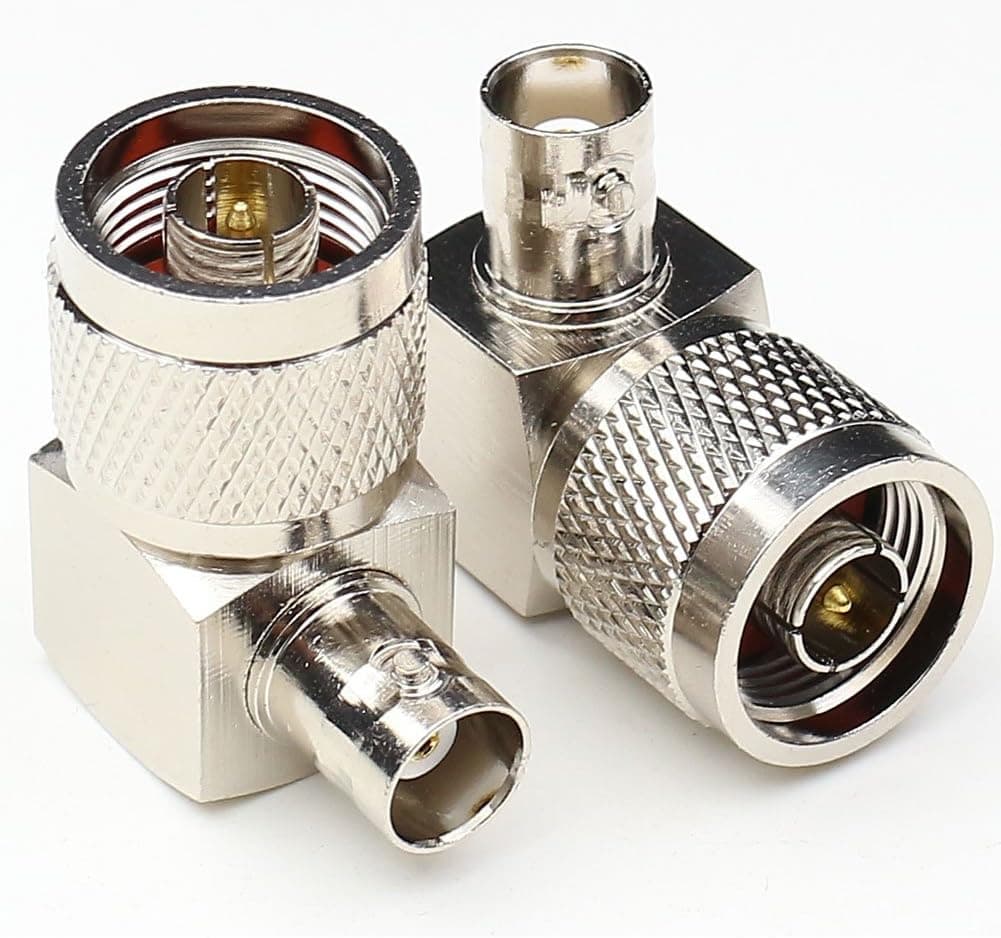

Figi 10: Dwa-ang BNC Connector

Panel-mòn konektè: Gen kèk sistèm ki mande pou konektè ki ka monte sou panno oswa kloti.Sa yo konektè panèl-mòn BNC yo fèt ak èl oswa nwa an sekirite yo nan plas, bay yon pwen koneksyon ki estab ak an sekirite sou ekipman yo.Tou depan de konsepsyon an, yo ka ofri ranfòse baz oswa kapasite pwoteksyon amelyore entegrite siyal.

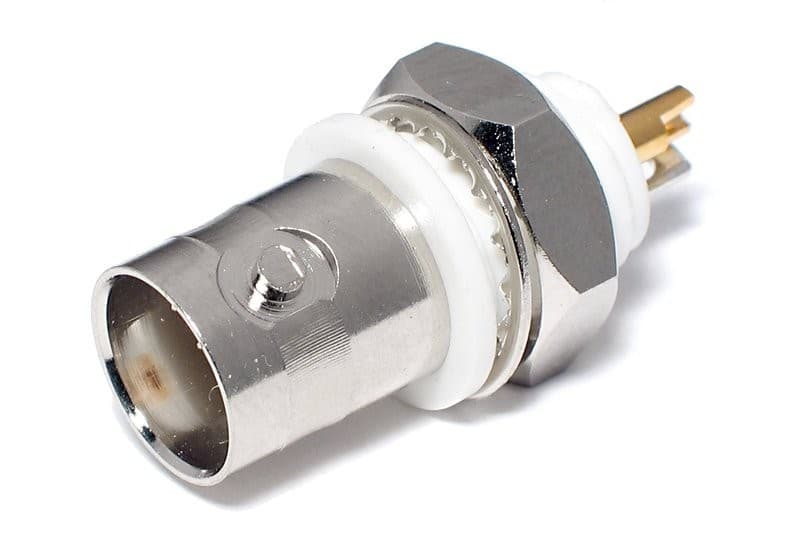

Figi 11: Connector panèl-mòn

Diferan kalite konektè fi BNC

Fi konektè BNC, ki rele tou sipò, vini nan diferan kalite satisfè divès bezwen pou baz ak pwoteksyon.Diferans sa yo enpòtan pou kenbe siyal la fò ak asire w ke sistèm lan travay byen nan frekans radyo (RF) dispozitif.

Konektè sèl-nwa: Sa a se style itilize pou pi ba-frekans sistèm kote baz ak matche enpedans siyal la a (rezistans) yo pa jan sa nesesè.Li fasil pou enstale, fè li yon bon chwa pou itilizasyon senp ki pa bezwen gwo presizyon.

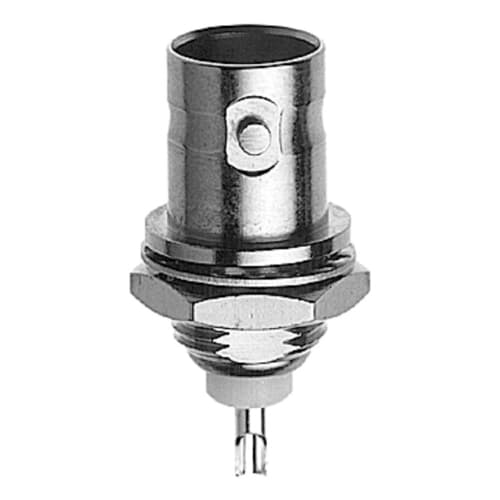

Figi 12: Connector sèl-nwa

Konektè segondè-frekans: Pou plis itilizasyon konplèks nan sistèm k ap travay nan pi wo frekans, konektè fi BNC yo te fè ak plis swen matche ak enpedans ak kenbe bon jan kalite siyal segondè.Desen sa yo wo-frekans ka gen ladan pati baz siplemantè oswa itilize materyèl espesyal nan koupe sou entèferans ak kenbe siyal la klè.Nan ka sa yo, menm ti dezekilib nan enpedans ka lakòz siyal la reflete oswa febli, se konsa sa yo konektè yo bati asire pi bon pèfòmans lan posib.

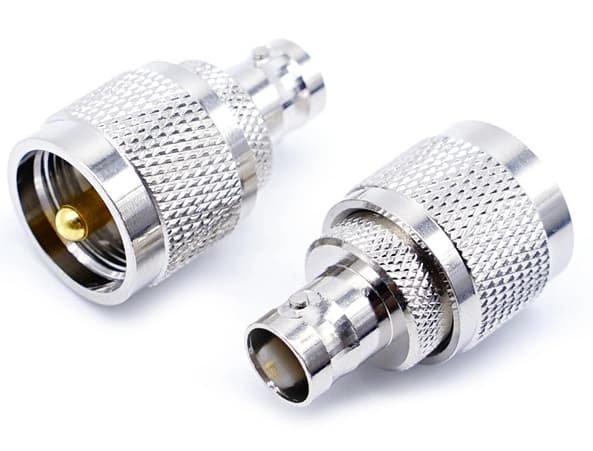

Figi 13: Connector segondè-frekans

Ki jan yo rasanble konektè BNC?

• Chwazi Connector dwat la ak kab

Kòmanse pa davwa Connector a kòrèk BNC ak kab kowaksyal.Asire w ke enpedans nan Connector a (anjeneral 50 oswa 75 om) alimèt kab la.Epitou, deside sou metòd la asanble: crimp, konpresyon, oswa soude.Chak metòd bezwen zouti diferan, se konsa chwazi youn nan ki travay pi byen pou ou.

• Prepare kab la

Se atansyon preparasyon pou kab obligatwa pou yon koneksyon bon.Sèvi ak yon décapant kab kowaksyal yo retire kouvèti a deyò, kouch nan posibilite, ak pwoteksyon an.Sa a pral revele fil enteryè a, fè li pare pou Connector la.Swiv direktiv ki longè nan enstriksyon Connector a ak pliye tounen may an plak pwotèj.

• Tache Connector la

Metòd crimp: Glise yon ferrule crimp sou kab la Lè sa a, insert kab la nan Connector la.Fil enteryè a ta dwe bwa soti nan pwent an Connector.Glise ferrule a leve, li sèvi ak yon zouti sèrtir an sekirite li sou kouch ekstèn kab la.

Metòd konpresyon: Pouse kab la nan Connector a jiskaske izolasyon an se menm avèk pòs enteryè Connector a.Sèvi ak yon zouti konpresyon pou sere Connector a sou kab la.

Metòd soude: Apre prepare kab la, mete li nan Connector la.Soude PIN nan sant nan fil anndan an.Nan kèk ka, ou ka bezwen soude kò a Connector nan plak pwotèj kab la tou.

• Teste koneksyon an

Yon fwa ke Connector a tache, teste koneksyon an pou asire w ke li ap travay.Sèvi ak yon tèsteur kab oswa multimeter yo tcheke pou bout pantalon oswa koneksyon move, asire tout bagay satisfè bezwen sistèm lan.

• Touche final

Pou pwoteksyon siplemantè, sèvi ak chalè retresi tib sou zòn nan kote Connector a satisfè kab la.Sa a pral pwoteje koneksyon an epi bay li yon gade plis poli.

Konpresyon glann vs metòd crimp

Metòd glann konpresyon

Metòd la glann konpresyon pou mete ansanm konektè BNC se trè fleksib ak travay byen pou pi piti oswa pwojè koutim.Li souvan chwazi lè presizyon, fleksibilite, ak asanble fasil yo gen obligasyon.

Metòd sa a sèvi ak yon PIN soude konekte sant la nan kab la kowaksyal.Apre sa, yon glann kenbe plak pwotèj kab la (galon an) ak ekstèn ki kouvri nan plas li.Konpresyon ki soti nan glann lan kreye yon anfòm sere, bay bon pwoteksyon ak baz apwopriye kenbe siyal la fò pou itilize-wo frekans.

Avantaj dezavantaj

Metòd glann konpresyon an adapte ak divès gwosè kab, fè li versatile pou pwojè lè l sèvi avèk diferan kalite câbles.Ka pa osi vit oswa ki konsistan tankou lòt metòd tankou nan pi gwo travay pwodiksyon.

Kontrèman ak metòd la crimp, apwòch sa a pa mande pou zouti espesyalize.Zouti debaz tankou yon fè soudaj ak kle yo ase.Pou rapid, wo-volim pwodiksyon Connector, metòd la crimp ta ka yon pi bon chwa.

Apwopriye pou laboratwa, bati koutim, oswa ti pwojè kote zouti espesyalize yo pa obligatwa ak volim pwodiksyon ki ba.Metòd glann konpresyon an ka manke konsistans ki ofri pa plis metòd ofisyèl tankou sèrtir ki ta ka gen enpak sou bon jan kalite nan travay repetitif.

Metòd crimp

Metòd la crimp se chwa ki pi bon pou gwo pwojè kote ou bezwen vit, serye, ak koneksyon inifòm.Li sèvi ak zouti espesyal byen sere sekirite tou de PIN nan sant ak kab la pou yon koneksyon fò ak konsistan.

Ki jan li fonksyone?Premyèman, ou dezabiye kab la kowaksyal revele kondiktè a sant ak plak pwotèj yo.Lè sa a, se yon PIN sèrtir sou kondiktè a sant, ak yon manch rad metal se sèrtir sou galon an ak ki kouvri deyò.Zouti sèrtir aplike presyon an dwa asire yon sekirite, koneksyon ki dire lontan ki ka okipe kondisyon difisil tankou Vibration ak estrès.

Avantaj	Dezavantaj
Metòd la crimp ekonomis tan, fè li Pafè pou pwodiksyon an mas oswa gwo enstalasyon tankou nan telecom, Broadcasting, oswa gwo dispozisyon rezo.	Mande pou zouti espesifik ak kab atansyon preparasyon.San yo pa zouti yo dwa oswa preparasyon apwopriye, li ka rezilta nan Koneksyon pòv ki mal bon jan kalite siyal oswa lakòz echèk.
Koneksyon sèrm yo dirab ak serye, diminye chans pou pèt siyal oswa koneksyon ki lach.	Kòrèk ki pa kòrèk ka mennen nan move Koneksyon, ki ta ka rezilta nan degradasyon siyal oswa echèk operasyonèl.
Zouti sèrvo yo vit epi yo pwodwi rezilta ki konsistan, fè yo ideyal pou travay wo-volim kote bon jan kalite ak Matyè inifòmite.	Potansyèlman pi wo pri inisyal akòz Bezwen pou zouti espesyalize yo.

Konparezon BNC, SMA ak RCA konektè

Kalite Connector	Pi bon pou	Kalite Koneksyon	Avantaj	Itilizasyon Komen
Bnc	Travay pwofesyonèl, wo-fyab	Tòde-ak-fèmen	Fò, ki estab, ak sekirite koneksyon	Studios televizyon, ekipman medikal, difize
Rca	Elektwonik konsomatè chak jou	Pouse-an	Fasil yo sèvi ak, abòdab	Kay Audio/Sistèm Videyo, Konsomatè elektwonik
Sma	High-frekans, sistèm avanse	Vis-sou	Manch frekans trè wo, ti gwosè	Sistèm satelit, mikwo ond kominikasyon

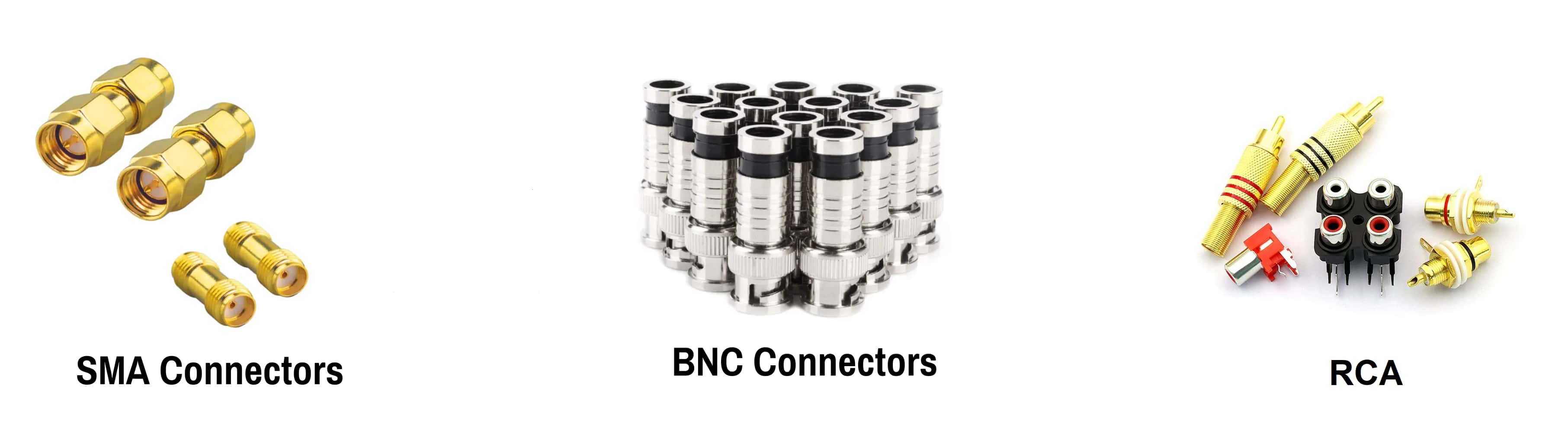

Figi 14: BNC, SMA ak RCA konektè

Kab konpatibilite ak konektè BNC

Konektè BNC yo versatile ak travay ak anpil kalite câbles kowaksyal.Gen kèk câbles komen ki itilize ak konektè BNC gen ladan RG-59, RG-6, ak RG-11.

RG-59 se gwo pou pi kout distans ak souvan yo itilize nan aplikasyon pou videyo analòg, tankou sistèm CCTV.Konsepsyon relativman mens li fè li fasil enstale nan espas ki sere, menm si li pi byen adapte pou pi ba-frekans siyal ak aplikasyon pou ki pa mande pou kouri long kab.

RG-6 se pi fò epi ki gen pi wo bon jan kalite siyal pase RG-59.Yo itilize li nan transmisyon videyo dijital ak koneksyon entènèt.Izolasyon pi epè li yo ak kapasite yo okipe pi wo frekans fè li yon ale-a chwa pou dispozitif ki mande pèfòmans plis gaya.

RG-11 se li te ye pou kapasite li nan kenbe entegrite siyal sou distans ki long.RG-11 se opsyon ki pi pito pou emisyon televizyon-wo definisyon, enstalasyon satelit, ak sistèm telekominikasyon yo.Dyamèt pi epè li diminye pèt siyal, fè li ideyal pou sitiyasyon kote kouri long kab yo gen obligasyon san yo pa sakrifye bon jan kalite.Paske konektè BNC ka travay ak câbles diferan yo, yo yo te itilize nan tou de kay ak anviwònman pwofesyonèl.Fleksibilite sa a fè yo itil nan anpil sitiyasyon, ki soti nan kay elektwonik nan dispozitif teknoloji espesyalize yo.

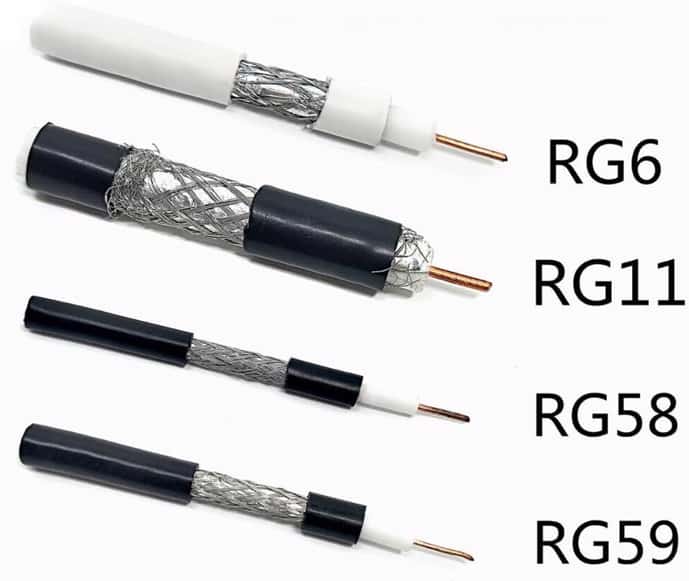

Figi 15: Kab konpatibilite ak konektè BNC

Konklizyon

Atik sa a mete aksan sou wòl nan enpòtan ki BNC konektè jwe nan modèn elektwonik ak sistèm telekominikasyon yo.Li kouvri tout bagay soti nan kalite debaz yo ak desen nan teknik asanble pi konplèks, ki montre ki jan fleksib ak enpòtan sa yo konektè yo pou kreye fò, entèferans-gratis koneksyon nan divès sitiyasyon.Konparezon an ak lòt konektè montre poukisa konektè BNC yo souvan chwazi pou itilizasyon serye tankou difize ak ekipman medikal.Diskisyon sou konpatibilite kab montre tou kijan konektè BNC pratik ak adaptab yo se pou diferan kalite kab, ede yo travay byen nan anpil anviwònman.An jeneral, atik sa a bay yon pi bon konpreyansyon ak sèvi kòm yon gid itil pou chwazi Connector a dwa BNC amelyore pèfòmans sistèm ak disponiblite nan mond lan vit-chanje nan teknoloji RF.

Kesyon yo poze souvan [FAQ]

1. Èske konektè BNC ka itilize ankò?

Konektè BNC ka itilize yo si yo rete nan bon kondisyon fizik epi kenbe entegrite elektrik.Faktè prensipal yo detèmine reutilizabl yo se absans la nan domaj fizik nan kò a Connector ak broch, ak kapasite nan kenbe yon koneksyon ki an sekirite ak ki estab lè kwaze.Anvan reutilize yon Connector BNC, enspekte li pou broch Bent, chire oswa domaje fil, ak nenpòt ki lòt siy nan mete oswa domaj ki ta ka konpwomi koneksyon an.

2. Ki sa ki se yon adaptè BNC?

Yon adaptè BNC se yon aparèy ki itilize pou koòdone ant konektè BNC ak lòt kalite konektè oswa ant diferan sèks oswa enpedans nan konektè BNC.Li sèvi kòm yon pon, pèmèt konpatibilite ak pwolonje fonctionnalités a nan dispozitif kab ki egziste deja.Kalite komen gen ladan BNC SMA, BNC N-kalite, oswa sèks-chanje cartes soti nan gason a konektè BNC fi.

3. Ki sa ki se yon Splitter BNC?

Yo itilize yon Splitter BNC pou divize yon sèl opinyon BNC nan plizyè rezilta, sa ki pèmèt yon siyal yo dwe distribye bay plizyè aparèy.Yo itilize li nan aplikasyon pou videyo, kote yon manje kamera sèl bezwen yo dwe voye nan monitè miltip oswa ekipman anrejistreman.Splitter a dwe kapab manyen Pleasant a ak frekans nan siyal la pou fè pou evite degradasyon.

4. Ki sa ki se yon BNC gason ak fi Connector?

Yon BNC Connector gason karakterize pa yon PIN metal nan sant la ak yon bag wotasyon ak bayonèt lugs itilize an sekirite li nan yon Connector fi.Fi BNC Connector a, nan kontras, karakteristik yon Plòg pou PIN la gason ak fant li akomode trennen yo bayonèt nan Connector a gason.Konsepsyon sa a pèmèt pou konekte rapid ak dekonekte pandan y ap asire yon koneksyon ki estab ak serye kowaksyal.

5. Ki frekans maksimòm ki ka transmèt lè l sèvi avèk konektè BNC?

Frekans la maksimòm ki ka efektivman transmèt lè l sèvi avèk konektè BNC se tipikman jiska 4 GHz.Sepandan, aktyèl ranje a frekans ka depann sou konsepsyon an espesifik ak bon jan kalite nan Connector la.Bon kalite konektè BNC ka okipe frekans nan fen a anwo nan ranje sa a, men kalite estanda yo plis itilize jiska 2 GHz.Pou aplikasyon pou ki mande pi wo frekans, konektè tankou SMA oswa N-kalite yo rekòmande akòz pi bon pèfòmans yo nan frekans segondè.
