Chaje metòd

Devlopman teknoloji batri a te avanse nouvo elektwonik, machin elektrik, ak enèji renouvlab.Lè ou konnen ki jan diferan metòd chaje batri travay enpòtan pou jwenn pi bon pèfòmans lan ak lavi ki pi long soti nan pil.Atik sa a parèt nan divès metòd chaje, tankou vòltaj konstan (CV) ak konstan aktyèl (CC), konbinezon yo, ak nouvo metòd tankou konstan pouvwa (CP) chaje.Li kouvri tou teknik avanse tankou chaje batman kè ak inovatè metòd la chaje IUI ki yo fèt pou kalite espesifik nan pil.Chak metòd gen avantaj pwòp li yo ak se pi bon pou sèten itilizasyon, ki montre bezwen yo an detay nan teknoloji batri modèn.Atik sa a pa sèlman eksplike kijan metòd sa yo travay, men tou montre ki jan yo te itilize nan mond teknoloji-kondwi mond lan, epi li kouche sèn nan pou yon gade detaye nan chak metòd chaje, ki jan yo travay, ak avans yo teknolojik ki kenbe chanje jaden an nanBatri chaje.

Katalòg

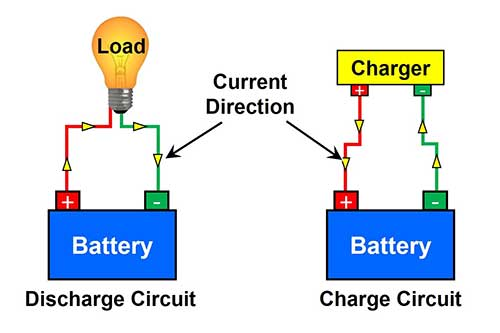

Figi 1: batri chaje travay

Konstan vòltaj chaje

Constant vòltaj (CV) chaje se yon metòd kote vòltaj la aplike nan yon batri rete fiks nan tout pwosesis la chaje.Sa a diferan de konstan aktyèl (CC) chaje, ki kote aktyèl la kenbe konstan pandan y ap vòltaj la varye.Nan CV chaje, se batri a chaje jiskaske li rive nan yon nivo vòltaj Predetermined.Nan pwen sa a, se vòltaj la konsève, ak diminye aktyèl la kòm batri a nears chaj plen.Metòd sa a asire vòltaj la rete nan yon seri ki an sekirite, anpeche surcharj ak potansyèl domaj batri.

Metòd sa a chaje egzije nan etap final la nan chaje ityòm-ion pil.Li bay kontwòl egzak vòltaj, asire chak selil nan pake a batri rive nan nivo a chaj pi bon san yo pa depase limit la vòltaj maksimòm ki ka mal chimi batri a ak validite.

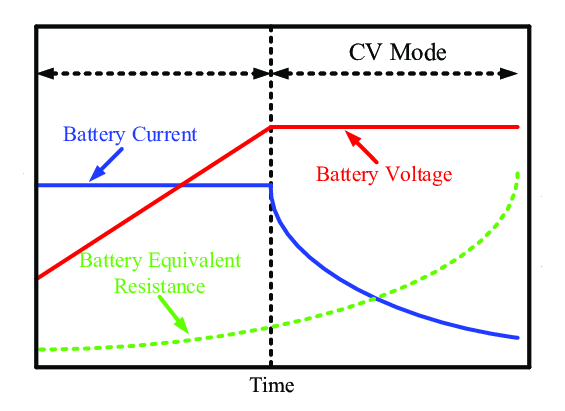

Figi 2: Graf nan vòltaj la konstan (CV) chaje

Ki jan konstan vòltaj (CV) chaje travay?

Isit la nan yon pann detaye nan faz la chaje CV:

Pandan konstan aktyèl la (CC) faz, se batri a chaje jiskaske li frape yon papòt vòltaj espesifik, fèmen nan kapasite maksimòm li yo (alantou 4.2 vòlt pou chak selil pou pifò ityòm-ion pil).

Yon fwa ke papòt sa a te rankontre, tranzisyon sikwi chaje yo soti nan CC nan mòd CV.Charger a Lè sa a, aplike yon vòltaj konstan nan batri la.

Nan kòmansman faz CV a, aktyèl chaje a wo.Kòm vòltaj la selil nears vòltaj la plato, aktyèl la diminye piti piti.Sa rive paske diferans potansyèl ant plato a ak batri a diminye, natirèlman limite koule aktyèl la dapre lwa Ohm la.

Kòm batri a kontinye chaje, mwens aktyèl yo oblije kenbe vòltaj la.Sa a diminye aktyèl endike ke batri a se apochan kapasite plen chaj li yo.

Pwosesis la chaje fini lè aktyèl la gout nan yon ti fraksyon nan pousantaj la chaj inisyal, souvan sou 10% nan aktyèl la kòmanse.Gout sa a nan siyal aktyèl ke se batri a konplètman chaje.

Konstan aktyèl chaje

Constant aktyèl (CC) chaje se yon batri chaje metòd kote yon aktyèl fiks apwovizyone batri a jiskaske li rive nan yon nivo vòltaj espesifik.Kontrèman ak vòltaj konstan (CV) chaje, kote vòltaj la rete fiks ak diminye aktyèl la kòm chaj yo batri, CC chaje kenbe yon aktyèl fiks nan tout pwosesis la chaje.Sa a se aktyèl espesifye nan manifakti a batri oswa detèmine ki baze sou karakteristik batri a.Kòm konstan aktyèl la ap koule nan batri a, vòltaj li yo ogmante.Yon fwa batri a rive nan papòt deziyen vòltaj li yo, metòd la chaje ka chanje nan vòltaj konstan chaje ranpli sik la, asire se batri a konplètman chaje san yo pa surcharj.

Prensip debaz la nan CC chaje enplike nan kenbe aktyèl la ap koule tankou dlo nan konstan nan batri nan tout faz la chaje.Sa a se reyalize lè l sèvi avèk sikwi règleman aktyèl oswa aparèy ki kontwole epi ajiste pwodiksyon aktyèl la matche ak nivo a vle.Metòd sa a asire transfè enèji efikas epi minimize estrès sou selil batri yo.Se konstan chaje aktyèl lajman ki itilize nan aplikasyon pou divès kalite, ki gen ladan konsomatè elektwonik, machin elektrik, ak ekipman endistriyèl, akòz senplisite li yo ak efikasite nan chaje pil san danje epi fiable.

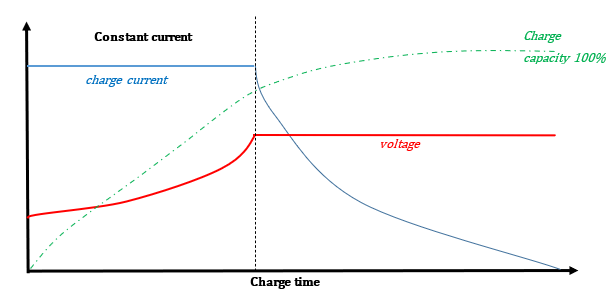

Figi 3: Graf nan konstan aktyèl la chaje

Teknoloji émergentes nan batri konstan aktyèl (CC) chaje

Avans nan jaden sa a yo kondwi pa bezwen an pou pi efikas, pi vit, ak pi an sekirite solisyon chaje, ki konsantre sou materyèl inovatè, sistèm jesyon batri, ak algoritm entelijan.Anba la a se yon BECA angaje nan teknoloji sa yo émergentes:

Kategori	Teknoloji	Deskripsyon	Benefis
Materyèl Electrodes	Anod silikon	Silisyòm ka magazen dis fwa plis ityòm iyon pase grafit, ki mennen ale nan pi wo densite enèji ak pi vit chaje.	Pi wo dansite enèji, pi vit chaje
	Anod metal ityòm	Ityòm metal ofri pi wo kapasite men poze risk nan sikwi kout soti nan dendrit.Solisyon yo enkli avanse elektwolit ak desen eta solid.	Pi wo kapasite, ranfòse sekirite
Sistèm Jesyon Batri (BMS)	Adaptatif CC chaje	Monitè chaj chak selil, tanperati, ak sante, ajiste aktyèl la nan tan reyèl lè l sèvi avèk aprantisaj machin ak Algoritm avanse.	Optimize efikasite, batri pwolonje lavi
Wireless CC chaje	Sonan endiktif kouti & Sonorite mayetik	Teknik ki pèmèt enèji efikas Transfere sou distans kout san konektè fizik, kounye a ke yo te scaled Pou pi gwo aplikasyon pou tankou EVs.	San pwoblèm, rapid renouvèlman enèji pou Ev
Nanotechnologie	Kabòn nanotub & grafèn	Materyèl nanostructured ak eksepsyonèl Konduktivite elektrik ak zòn sifas, enkòpore nan batri Elektwòd diminye fwa chaje ak amelyore rezistans.	Pi vit chaje, batri amelyore dire
	Sistèm ibrid supercapacitor-batri	Konbine supercapacitors pou rapid Chaje pandan faz CC a ak pil pou depo enèji segondè.	Segondè pouvwa ak enèji dansite, rapid Chaje kapasite
Lojisyèl ak kontwòl	Ayi & modèl prediksyon	Sèvi ak analiz done vas pou detèmine Optimal paramèt chaje, aprann nan sik anvan yo rafine chaje Des ak anpeche surcharj ak surchof.	Pi vit, pi an sekirite, ak pi efikas chaje
Entegrasyon IoT	Chargers IoT ki pèmèt & pil	Pèmèt kominikasyon ant chajè yo, pil, ak sistèm santralize yo optimize chaje orè ak kontwole Sante batri nan tan reyèl.	Ekonomi pri, balans chaj griy, Siveyans an tan reyèl pou lonjevite batri ak disponiblite
Regilasyon ak normalizasyon	Efò regilasyon ak normalizasyon	Etabli direktiv pou san danje epi Aplikasyon efikas nan nouvo teknoloji CC chaje, asire Konpatibilite ak sekirite nan tout aplikasyon pou diferan ak manifaktirè yo.	Fasilite entegrasyon mache, asire sekirite ak konpatibilite

Ibrid konstan vòltaj/konstan aktyèl (CVCC) chaje

Hybrid CVCC (konstan vòltaj, konstan aktyèl) chaje se yon fason modèn yo chaje pil.Li itilize tou de vòltaj konstan ak teknik konstan aktyèl fè pwosesis la chaje pi byen.Objektif prensipal la nan ibrid CVCC chaje se fè pil dire pi lontan, chaje san danje, ak travay avèk efikasite.Metòd sa a se itil pou machin elektrik, gadjèt konsomatè yo, ak depo enèji renouvlab.

Tradisyonèl chaje itilize swa konstan vòltaj oswa konstan aktyèl tout tan an.Nan konstan aktyèl (CC) chaje, batri a vin yon aktyèl fiks jiskaske li frape yon vòltaj sèten.Nan konstan vòltaj (CV) chaje, batri a vin yon vòltaj fiks pandan y ap aktyèl la tou dousman diminye kòm batri a plen yo.Hybrid CVCC chaje konbine de fason sa yo ranje pwoblèm yo epi sèvi ak fòs yo.

Objektif la nan ibrid CVCC chaje se triplet.Premyèman, li gen pou objaktif pou diminye tan chaje pandan y ap san danje ranpli batri a nan kapasite maksimòm li yo.Sa a trè enpòtan pou bagay sa yo tankou machin elektrik ki bezwen rapid chaje diminye D '.Dezyèmman, li ede batri a dire pi lontan pa evite surcharj ak surchof, pwoblèm komen ak chaje tradisyonèl yo.Pa ak anpil atansyon kontwole vòltaj la ak aktyèl, ibrid CVCC chaje diminye mete sou selil yo batri.Anfen, metòd sa a ranfòse efikasite enèji pa asire w ke pouvwa a lage nan batri a optimisé, diminye pèt enèji ak fè pi bon pou sèvi ak pouvwa ki disponib.

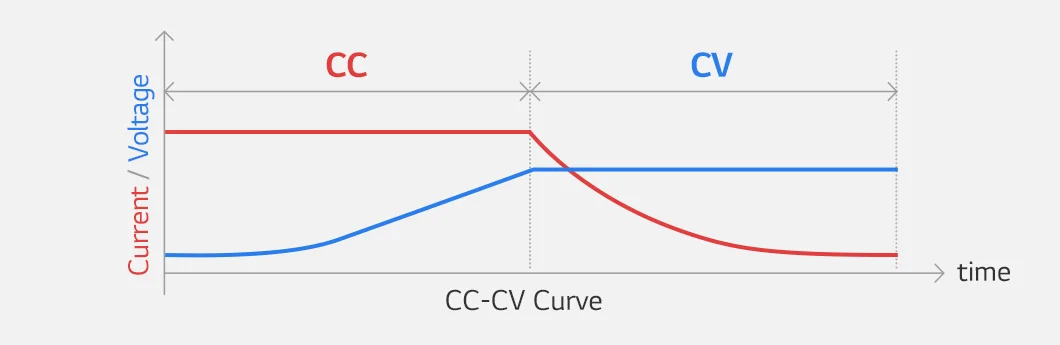

Figi 4: Graf nan CVCC a chaje

Ki jan ibrid vòltaj konstan/konstan aktyèl (CVCC) chaje travay?

Premye faz: segondè aktyèl

Hybrid konstan vòltaj la/konstan aktyèl (CVCC) metòd chaje kòmanse pa chaje batri a ak yon aktyèl segondè.Pandan faz sa a, sistèm chaje a delivre yon konsistan, segondè aktyèl nan batri a kèlkeswa vòltaj li yo.Apwòch sa a rapidman chaje batri a nan yon nivo nan kapasite li yo nan yon ti tan.Se gwo faz aktyèl la mande pou byen vit pote batri a nan yon eta ki ka itilize.

Kòm batri a absòbe aktyèl la fèk ap rantre, vòltaj li yo leve.Sistèm chaje a kontwole vòltaj batri a ak aktyèl pou asire limit sekirite yo pa depase.Faz sa a efikas pou pil ki kapab manyen gwo entrain aktyèl san domaj oswa twòp chalè.Dire a nan faz sa a varye depann sou kalite a batri ak kapasite men gen pou objaktif pou byen vit chaje batri a nan yon nivo vòltaj Predetermined.

Faz tranzisyon: rediksyon gradyèl nan aktyèl la

Kòm vòltaj batri a nears sib la, sistèm nan chaje tranzisyon nan dezyèm faz la, kote aktyèl la diminye.Yon fwa batri a rive nan yon papòt vòltaj espesifik, sistèm lan diminye aktyèl la pandan y ap kenbe konstan nan vòltaj.Sa a ede anpeche surcharj ak diminye estrès sou selil yo batri.

Faz tranzisyon an mande pou yon balans ant kenbe vòltaj konstan ak asire rete aktyèl la nan nivo ki an sekirite.Sistèm lan sèvi ak algoritm ak mekanism fidbak kontwole eta batri a ak ajiste aktyèl la.Objektif la se pote batri a pi pre kapasite plen pandan y ap minimize surcharj risk.Faz sa a amann-melodi enèji nan asire pi bon efikasite chaje ak sekirite.

Faz final: rive sib la vòltaj

Nan faz final la, sistèm nan chaje kenbe yon vòltaj konstan pandan y ap pèmèt aktyèl la flanbo koupe a zewo.Kòm batri a nears chaj plen, bezwen aktyèl la kenbe vòltaj la konstan diminye.Faz sa a asire batri a konplètman chaje san yo pa surcharj oswa sa ki lakòz domaj.

Kenbe yon vòltaj konstan nan faz sa a pèmèt batri a ranpli sik chaj li yo san danje epi avèk efikasite.Sistèm chaje a kontinye kontwole vòltaj batri a ak aktyèl, fè ajisteman an tan reyèl pou kenbe vòltaj la ki estab.Yon fwa aktyèl la rive nan yon nivo minim oswa zewo, pwosesis la chaje se konplè, epi li se batri a konplètman chaje.

Faz final sa a maksimize kapasite chaj batri a ak preparasyon pou itilize.Pa kontwole vòltaj ak aktyèl nan tout pwosesis la, ibrid metòd la CVCC bay yon fason serye ak efikas chaje pil, amelyore pèfòmans ak pwolonje validite.

Konstan pouvwa chaje

Konstan pouvwa chaje sèvi ak yon apwòch dinamik.Li kòmanse ak yon aktyèl segondè lè vòltaj la batri ki ba ak diminye aktyèl la kòm vòltaj la ogmante.Metòd sa a adapte livrezon pouvwa ki baze sou eta batri a, maksimize chaje efikasite ak diminye estrès batri.

Konstan pouvwa chaje se yon teknik yo itilize sitou pou chaje pil kote se pouvwa a opinyon kenbe konstan nan tout sik la chaje.Pouvwa, defini kòm pousantaj la nan transfè enèji, se kalkile nan miltipliye vòltaj (V) ak aktyèl (mwen) (p = v x mwen).Nan metòd sa a, kòm vòltaj batri a ogmante, se aktyèl la ajiste asire pouvwa a rete konstan.Apwòch sa a optimize faz inisyal yo lè batri a ka aksepte pi wo pousantaj transfè enèji san yo pa surchof oswa estrès.

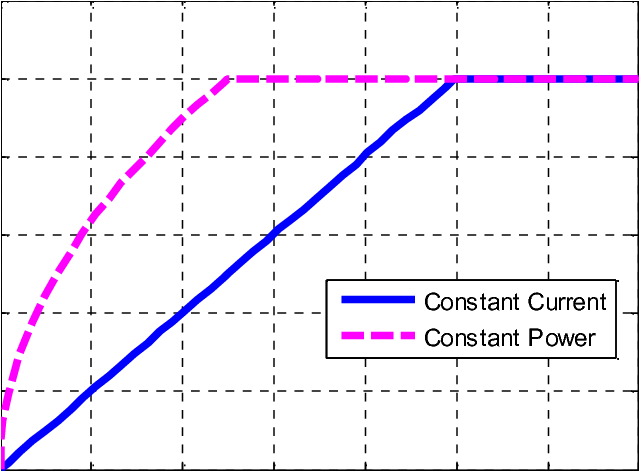

Figi 5: Graf nan konstan aktyèl la kont konstan pouvwa chaje

Ki jan li diferan de lòt metòd chaje?

Chaje konstan pouvwa diferan de metòd yo pi komen tankou konstan aktyèl (CC) ak konstan vòltaj (CV) chaje.Nan konstan aktyèl chaje, plato a bay yon aktyèl fiks batri a menm jan vòltaj la chanje.Sa a travay byen nan premye men vin mwens efikas kòm batri a vin pi konplè, ka lakòz twòp vòltaj ak estrès batri la.

Chaje vòltaj konstan kouche plato a nan yon vòltaj fiks, ak diminye aktyèl la kòm batri a plen yo.Sa a ede evite surcharj ak asire chaj yo batri konplètman san yo pa ale sou limit la vòltaj.

Constant pouvwa chaje ap eseye konbine pwen yo bon nan tou de metòd.Li ajiste tou de aktyèl ak vòltaj kenbe nivo a pouvwa fiks.Sa a ka chaje batri a byen vit nan premye, tankou konstan aktyèl, ak Lè sa a, ralanti kòm vòltaj la batri leve, tankou vòltaj konstan.Metòd sa a ede jere estrès sou batri a, fè li yon bon chwa pou bagay ki bezwen vit chaje ak lavi batri long, tankou machin elektrik ak aparèy segondè-kapasite.

Konstan pouvwa konstan vòltaj (CPCV) chaje

Constant pouvwa konstan vòltaj (CPCV) konbine de metòd: konstan vòltaj (CV) ak pouvwa konstan (CP).Nan mòd CV, plato a kenbe vòltaj la fiks pou fè pou evite surcharj batri a, lè li nan prèske plen.Nan mòd CP, yo itilize nan kòmansman an, plato a bay pouvwa a nan yon pousantaj konstan pou chaje vit, jere chalè batri a ak estrès.

Metòd sa a kòmanse ak pouvwa konstan rapidman delivre enèji nan kouran segondè lè vòltaj la batri ki ba.Kòm batri a nears chaj plen, li orè konstan vòltaj chaje rafine pwosesis la ak anpeche overvoltage.Estrateji sa a se efikas pou rapidman chaje pil jiska yon kapasite sibstansyèl anvan optimize etap yo chaje final, asire efikasite ak sekirite.

CPCV travay ak diferan kalite pil, tankou ityòm-ion, ki bezwen atansyon chaje.Sistèm lan chanje ant CP ak CV ki baze sou nivo chaj batri a ak lòt faktè.

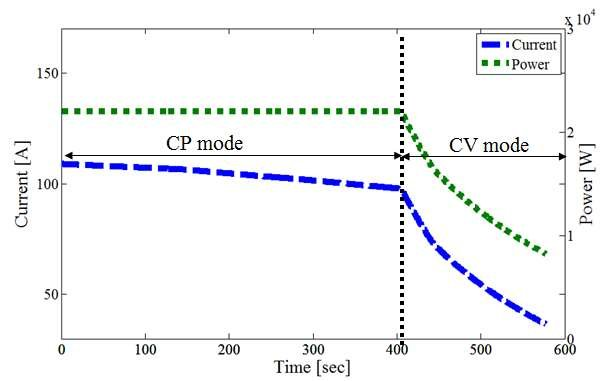

Figi 6: Graf nan konstan pouvwa konstan vòltaj la (CPCV) chaje

Kalite pil ak aparèy ki benefisye pi soti nan CPCV chaje

Batri pi byen adapte pou CPCV chaje

CPCV (konstan pouvwa konstan vòltaj) chaje se benefis pou ityòm-ion (Li-ion) ak ityòm-polymère (lipo) pil.Kalite batri sa yo komen nan aparèy modèn gwo teknoloji.CPCV chaje kòmanse ak yon faz pouvwa konstan, kote batri a byen vit absòbe yon anpil nan enèji san yo pa frape nivo vòltaj segondè twò bonè.Yon fwa batri a rive nan yon vòltaj sèten, chaje a orè nan yon faz vòltaj konstan, kenbe vòltaj la ki estab ranpli pwosesis la chaje san danje san yo pa ensistans oswa surchof batri la.

Aparèy ki genyen nan CPCV chaje

• Smartphones ak tablèt: gadjèt sa yo bezwen vit ak efikas chaje amelyore lavi batri ak pèfòmans.

• Laptops: Menm jan ak smartphones, laptops benefisye de chaje rapid ankò ki an sekirite, ede kenbe sante batri pou itilize pwolonje sou pouvwa batri.

• Machin elektrik (EVs): EVs gen gwo pake batri ki benefisye de CPCV chaje.Metòd la byen vit chaje batri a nan yon wo nivo anvan oblije chanje nan vòltaj konstan san danje fini pwosesis la.

• Zouti pouvwa: pil segondè-kapasite nan zouti pouvwa yo ka recharge rapid ak san danje ak CPCV, diminye D 'ak asire zouti yo yo pare pou itilize.

Batman kè chaje

Chaje batman kè a se yon metòd yo itilize pou chaje pil pa aplike eklat nan segondè aktyèl, ki te swiv pa peryòd repo ki pa gen okenn aktyèl oswa yon egzeyat kout.Kontrèman ak metòd tradisyonèl ki itilize yon kouran konstan nan aktyèl, chaje batman kè enplike nan sik nan chaje ak repoze.Teknik sa a gen pou objaktif pou replike pwosesis chaje natirèl yo te jwenn nan sistèm byolojik, optimize balans ki genyen ant opinyon enèji ak estabilite chimik batri a.

Metòd sa a ka pwepare pou diferan kalite batri, tankou plon-asid, nikèl-cadmium (NICD), nikèl-metal hydride (NIMH), ak ityòm-ion pil.Chak kalite ka mande pou inik konfigirasyon batman kè, ki gen ladan varyasyon nan fòs batman kè, dire, ak peryòd repo.

Batman kè chaje yon sèl gwo benefis se ke li diminye fòmasyon nan dandrit nan ityòm-ion pil.Dendrit yo se zegwi ki tankou estrikti ki ka fòme pandan chaje ak lakòz sikui kout, diminye lavi batri ak sekirite.Nati a sispann-ak-kòmanse nan chaje batman kè ede kontwole ki jan depo ityòm sou elektwòd yo, bese risk pou yo dendrit fòme.

Chaje batman kè ka amelyore pèfòmans batri ak validite pa diminye jenerasyon chalè pandan chaje.Sa a ede kenbe batri a nan tanperati a dwa, prezève kapasite li yo ak pwolonje lavi li yo.Sa enpòtan pou pil segondè kapasite nan machin elektrik ak aparèy elektwonik pòtab.

Chaje batman kè kapab tou pi vit pwosesis la chaje san yo pa domaje batri la.Li pèmèt pou pi vit restorasyon enèji konpare ak kontinyèl chaje aktyèl, ak itil pou aplikasyon pou ki bezwen fwa rechaje rapid, tankou sistèm pouvwa ijans oswa pandan arè kout otomobil.

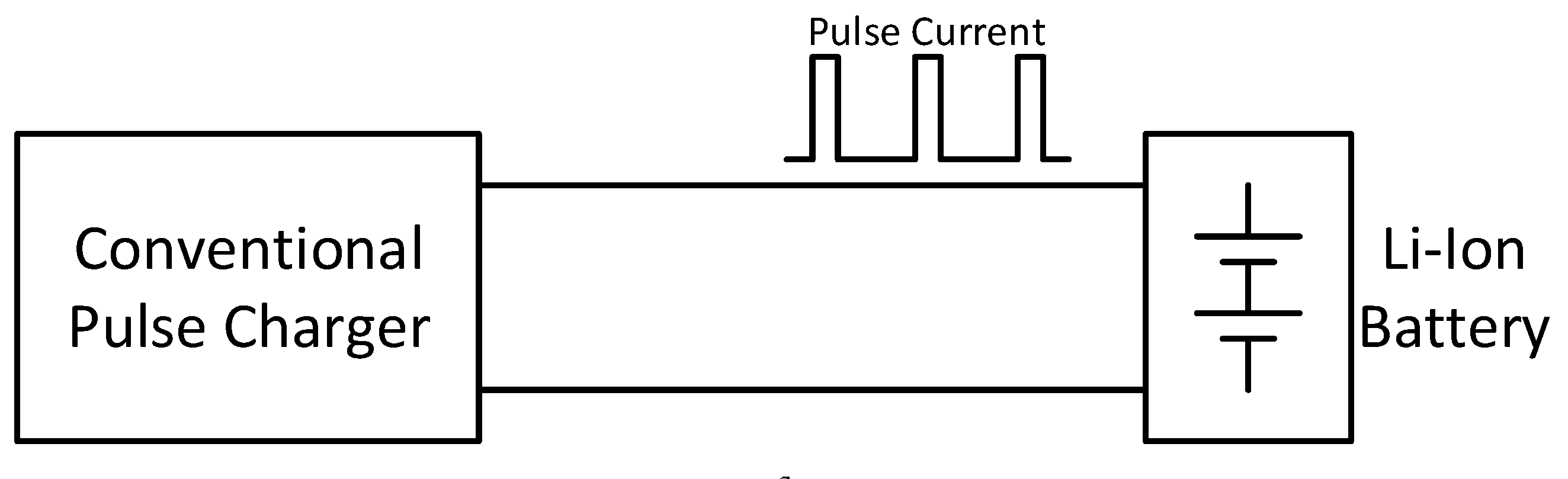

Figi 7: batman kè chaje nan batri ityòm ion

Ki jan batman kè chaje travay？

Chaje batman kè se yon metòd avanse pou chaje pil ki gen pou objaktif pou amelyore efikasite ak validite nan pil rechargeable tankou nikèl-cadmium (NICD), nikèl-metal hydride (NIMH), ak ityòm-ion (Li-ion) selil yo.Kontrèman ak tradisyonèl kontinyèl dirèk aktyèl (DC) chaje, batman kè chaje delivre chaj nan kout, eklat kontwole oswa pulsasyon.Metòd sa a optimize pwosesis la chaje ak adrese pwoblèm batri komen tankou surchof ak "efè a memwa" nan pil NICD.

Pulse chaje travay pa tanzantan aplike yon aktyèl ki pi wo nan batri a pou yon peryòd kout ki te swiv pa yon peryòd repo ki pa gen okenn aktyèl.Sa yo pulsasyon diminye an jeneral estrès tèmik sou batri a pa pèmèt chalè gaye pandan peryòd yo rès, minimize monte tanperati ak domaj potansyèl yo.

Chargeur batman kè itilize de kalite prensipal nan pulsasyon:

• Chaje pulsasyon: gwo pulsasyon aktyèl ki rapidman chaje batri a.Anplitid la, dire a, ak frekans nan pulsasyon sa yo varye depann sou kalite a batri ak kondisyon.

• Egzeyat pulsasyon: detanzantan antremele ak pulsasyon chaj, sa yo ede destratifye elektwolit la batri ak diminye efè a memwa nan pil NICD.

Charger a kontwole dire a nan pulsasyon yo chaje ak entèval ki genyen ant yo lè l sèvi avèk mekanism fidbak ki kontwole paramèt batri tankou vòltaj ak tanperati.Sa a fidbak pèmèt plato a ajiste pwosesis la chaje, amelyore akseptasyon chaj batri a ak sante an jeneral.

Trickle chaje

Charging chaje se yon teknik yo itilize kenbe pil konplètman chaje pandan y ap evite surcharj.Li travay pa fournir yon ti, ki konsistan koule nan elektrisite nan batri a, matche natirèl li yo oto-egzeyat pousantaj.Metòd sa a se itil pou aparèy ki pa itilize souvan, asire yo rete chaje ak pare san yo pa mal sante batri a.

Pwosesis sa a aplike yon minim, kontinyèl aktyèl, ideyal pou kenbe chaj yon batri a sou peryòd tan.Pousantaj nan chaj dousman kenbe batri a an sante ak pare yo itilize, menm lè konplètman chaje.Pandan ke benefisye pou pil ki sibstiti, li pa rekòmande pou NIMH ak ityòm-ion pil, menm jan yo ka domaje nan pwolonje ba-nivo chaje.

Objektif prensipal la nan charj chaje se kenbe yon batri nan chaj optimal endefiniman.Pwosesis la chaje group enplike ak anpil atansyon reglemante kouran elektrik la ap koule tankou dlo nan batri la.Charger an premye tcheke vòltaj batri a pou deside konbyen aktyèl pou bay.Si vòltaj la se anba a sib la, plato a bay yon aktyèl ki pi wo yo rechaje li.Yon fwa ke vòltaj sib la rive, plato a chanje nan yon pi ba, fiks aktyèl ki matche ak batri a nan pwòp tèt ou-egzeyat pousantaj.Apwòch sa a kenbe batri a konplètman chaje san yo pa risk pou yo surcharge, pwolonje lavi li yo ak pèfòmans.

Figi 8: Charge batri rach

Konvnab pou diferan kalite pil ak aplikasyon pou

Pil plon-asid: Tou de flote ak batman kè chaje yo apwopriye.Flote chaje souvan pi pito pou itilizasyon estasyonè tankou sistèm ijans yo.

Pil nikèl-cadmium: pil sa yo ka itilize tou de batman kè ak flote chaje, benefisye lè surcharj se yon enkyetid.

Pil ityòm-ion: Sa yo pa adapte pou group oswa flote chaje akòz sansiblite yo nan surcharge.Chaje batman kè, ak eklat kontwole ak sikwi apwopriye, se pi bon adapte pwoteje ak kenbe ityòm-ion pil.

Multi-etap konstan aktyèl (MCC) chaje

Multi-etap konstan aktyèl (MCC) chaje se yon teknik avanse pou chaje selil batri, espesyalman ityòm-ion ak plon-asid pil.Metòd sa a enplike nan etap distenk nan konstan chaje aktyèl, chak pwepare a diferan faz nan sik chaj batri a.Objektif prensipal MCC chaje se amelyore sante batri ak lonjevite pa ajiste aktyèl la lage pandan plizyè etap nan pwosesis la chaje.

Nan premye etap la, se yon aktyèl pi gwo konstan aplike rapidman chaje batri a nan yon pòsyon nan kapasite li yo.Faz sa a, ke yo rekonèt kòm chaje esansyèl, avèk efikasite ogmante nivo chaj batri a.

Kòm batri a rive nan sèten papòt vòltaj, sistèm nan chaje orè nan etap ak pi ba kouran.Premye etap sa yo bay kontwòl sibtilite, anpeche surcharj ak diminye estrès sou selil yo batri.Sa a modulasyon atansyon ede kenbe validite batri a ak efikasite.

Figi 9: Graf nan milti-etap konstan aktyèl la (MCC) chaje

Avantaj nan MCC chaje

Aspè	MCC chaje
Pil Sante	Minimize estrès pandan chaje
Kouran Ajisteman	Ajiste ki baze sou nivo chaj batri a
Surchof Prevansyon	Diminye aktyèl kòm chaj ogmante anpeche surchof
Pil Lonjevite	Amelyore sante jeneral ak lonjevite
Tanperati Jesyon	Kenbe tanperati a nan pi bon chenn
Tansyon Jesyon	Anpeche estrès vòltaj twòp
Efisyans	Frè byen vit san sakrifye sekirite
Kapasite ak estabilite	Kenbe pi wo kapasite ak estabilite sou validite
Aplikasyon Konvisib	Apwopriye pou aplikasyon pou divès kalite (Elektwonik, machin)

Flan aktyèl chaje

Taper aktyèl chaje, sòti nan metòd la vòltaj konstan, diminye aktyèl la chaje kòm vòltaj la batri leve.Metòd sa a pi senp mande pou siveyans atansyon yo anpeche surcharj, espesyalman nan sele plon-asid pil, pou fè pou evite degradasyon oswa echèk.

Kòm chaj yo batri, rezistans entèn li yo ap leve, li ka lakòz pi wo tanperati ak posib domaj si se inisyal segondè chaje aktyèl la kenbe menm bagay la.Redui aktyèl la, plato a asire batri a vin mwens aktyèl jan li chaje plis, bese risk pou yo surchof ak pwolonje validite batri a.

Konpare ak lòt metòd chaje batri, flanbo chaje aktyèl se pi senp epi byen souvan yo pi an sekirite.Li nan diferan de teknik pi konplèks tankou chaje batman kè oswa konstan aktyèl/konstan vòltaj (CC/CV) chaje itilize pou ityòm-ion pil.Metòd sa yo ka chaje pil pi vit ak pi plis efikasite men yo bezwen plis sistèm avanse yo kontwole pwosesis la chaje san danje.

Burp chaje

Konnen tou kòm reflex oswa negatif chaje batman kè, chaje chaje enplike nan pulsasyon egzeyat kout pandan chaje repoz.Burp chaje se yon metòd yo itilize amelyore lonjevite a ak efikasite nan nikèl ki baze sou pil, tankou nikèl-cadmium (NICD) ak nikèl-metal hydride (NIMH) pil.Teknik sa a enplike nan yon ti tan entewonp pwosesis la chaje ak pulsasyon egzeyat kout.Sa yo ekoulman kout lage bul gaz ki akimile nan selil yo batri pandan chaje nòmal.Lage sa a, souvan yo rele "burping," anpeche presyon akimile ak diminye efè a memwa, yon kondisyon ki ka diminye kapasite yon batri a ak validite si li se repete recharge san yo pa konplètman egzeyate.

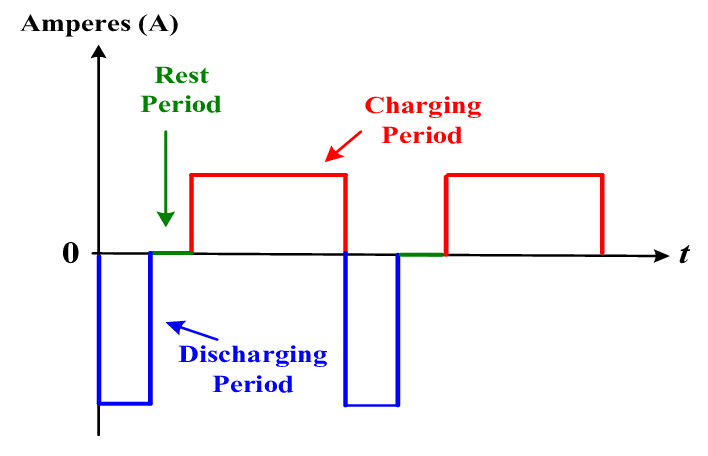

Figi 10: Burp chaje dyagram

Ki jan burp chaje travay？

Men ki jan li fonksyone e poukisa li benefisye:

Lè chaje, pil sa yo ka fòme bul gaz sou elektwòd yo, bloke koule nan elektrisite.Burp chaje enplike nan ekoulman kout, oswa "burps," ki ede pòp sa yo bul, kenbe elektrisite a ap koule tankou dlo san pwoblèm.

Eksitasyon yo kout ede kenbe anviwònman an entèn nan batri a ki estab.Redui rasanbleman gaz ak presyon entèn, chaje chaje asire yon distribisyon plis menm nan chaj nan batri a.

Burp chaje diminye risk pou yo surcharge ak surchof, pwoblèm komen ak metòd tradisyonèl chaje.Sa fè pwosesis la chaje pi vit ak asire chaj yo batri konplètman ak respire.

Pa anpeche rasanbleman gaz ak surchof, chaje chaje ede kenbe eleman entèn batri a.Sa a mennen nan yon validite ki pi long pou batri a.

Iui chaje

IUI chaje se yon metòd modèn pou vit chaje estanda ki inonde pil plon-asid.Li enplike twa faz: yon premye konstan faz aktyèl jiskaske yon vòltaj seri rive, yon faz vòltaj konstan kote aktyèl diminye jouk yon lòt nivo prereglaj, ak yon retou final nan aktyèl konstan.Apwòch sa a asire menm chaje atravè tout selil yo, maksimize pèfòmans ak validite.

Metòd la chaje IUI se benefis pou estanda ki inonde pil plon-asid paske li asire menm chaje nan tout selil yo, bon pou kenbe pèfòmans optimal ak pwolonje validite an jeneral nan batri la.IUI chaje kontwole aktyèl ak vòltaj yo anpeche surcharj oswa undercharging, diminye risk pou yo echèk batri.Li tou diminye tan chaje, fè li efikas ak pratik pou anpil itilizasyon.

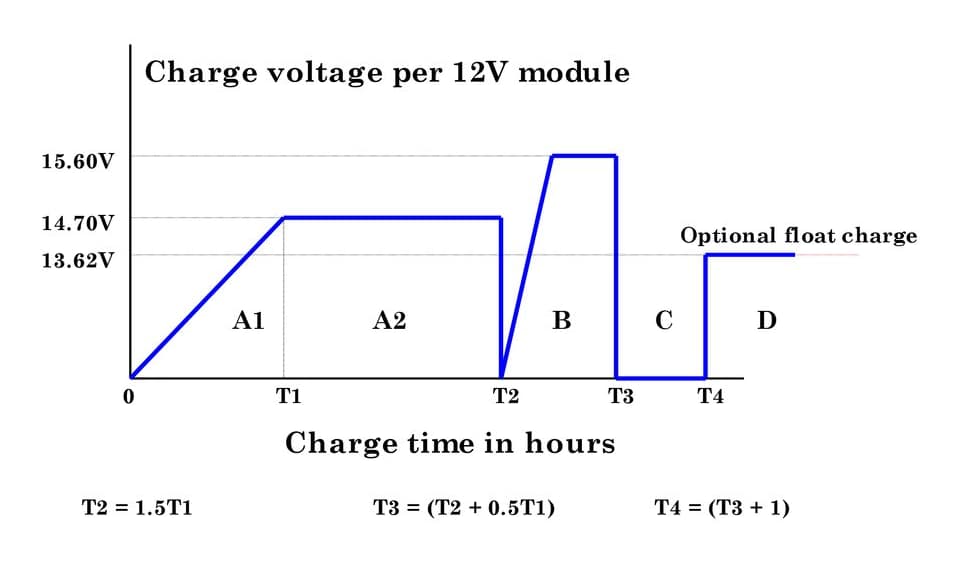

Figi 11: IUI chaje dyagram

Flote chaje

Flote chaje se yon teknik ki itilize sitou ak pil plon-asid nan sistèm pouvwa ijans yo.Metòd sa a enplike nan konekte batri a ak chay la nan yon sous vòltaj konstan.Se vòltaj la kenbe jis anba a kapasite maksimòm batri a.Sa a kontwòl atansyon nan vòltaj anpeche surcharj ak asire batri a se toujou pare pou itilize.

Pratikman, flote chaje kenbe batri a konplètman pare san yo pa risk pou yo surcharge.Sous la vòltaj konstan offsets natirèl batri a pwòp tèt ou-egzeyat, kenbe chaj li yo nan yon nivo pi bon.Metòd sa a trè itil pou sistèm kote batri a bezwen pare nan nenpòt ki moman, tankou founiti pou pouvwa san enteripsyon (UPS), ekleraj ijans, ak dèlko ki sibstiti an.

Sèvi ak flote chaje ede kenbe fyab batri a, asire w ke li ka bay pouvwa lè sa nesesè.Li tou diminye bezwen an pou antretyen souvan ak siveyans, fè li yon fason pratik ak efikas kenbe sistèm pouvwa ijans pare.

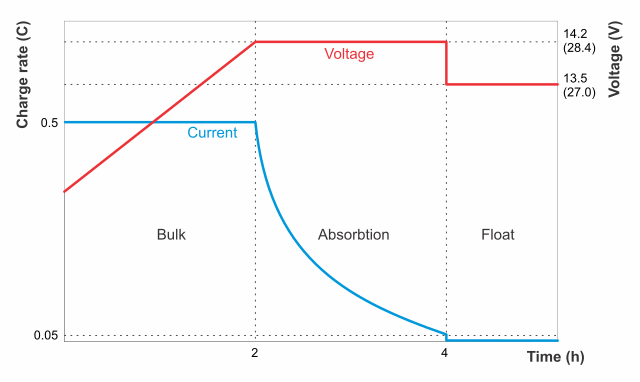

Figi 12: flote dyagram chaje

Random chaje

Chaje o aza se yon metòd yo itilize lè ekipman pou pouvwa a se enfidèl oswa chanje anpil.Sa a souvan rive nan sitiyasyon tankou machin ak chanje vitès motè oswa panno solè ki afekte nan move tan an.

Nan machin, vitès motè ka varye anpil, sa ki lakòz rezilta iregilye pouvwa ki fè li difisil pou yon batri chaje byen.Menm jan tou, panno solè pwodwi elektrisite ki baze sou limyè solèy la, epi yo ka chanje byen vit akòz nyaj oswa lè nan jounen an.Chanjman sa yo ka mete yon anpil nan estrès sou pil si yo pa okipe dwat.

Pou fè fas ak pwoblèm sa yo, o aza chaje sèvi ak teknik espesyal nan jere kondisyon chaje varyab.Men sa yo enkli algoritm avanse ak sistèm entelijan chaje ki ajiste nan tan reyèl nan chanjman ekipman pou pouvwa.Avèk siveyans kontinyèl pouvwa a opinyon ak adapte pwosesis la chaje, sistèm sa yo pwoteje batri a soti nan domaj ki te koze pa fluctuant pouvwa.

Random chaje tou asire batri a travay byen ak dire pi lontan, menm avèk yon sous pouvwa konsistan.Li anpeche surcharj pandan pouvwa monte ak asire w ke gen nan ase chaje pandan gout nan pouvwa.

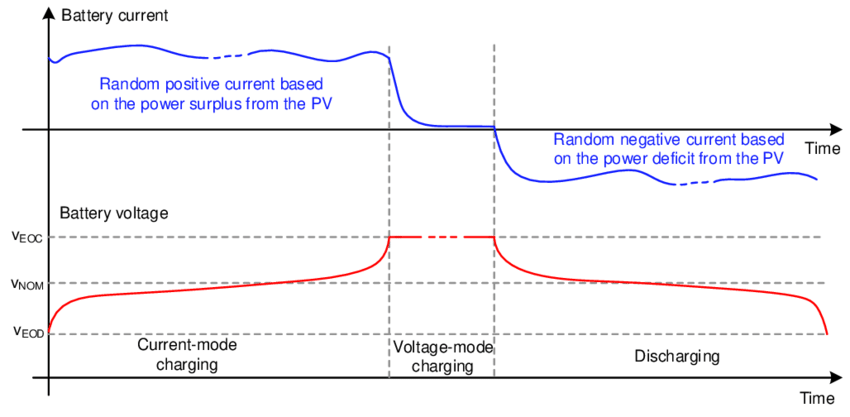

Figi 13: Graf pou chaje o aza

Konklizyon

Eksplore diferan fason pou chaje pil montre kouman li enpòtan pou amelyore teknoloji batri pou satisfè bezwen k ap grandi nan aparèy modèn ak sistèm yo.Metòd debaz tankou vòltaj konstan ak konstan aktyèl, osi byen ke teknik pi avanse tankou CVCC ibrid ak konstan pouvwa chaje, chak gen avantaj pwòp yo, epi yo pi bon pou kalite espesifik nan pil ak itilizasyon.Pwogrè nan materyèl pou elektwòd, sistèm jesyon batri, ak itilize nan teknoloji entelijan yo enpòtan nan fè pil travay pi byen ak pi an sekirite.Tan kap vini an nan chaje batri depann sou devlope ak lè l sèvi avèk teknoloji sa yo asire yo dirab, efikas, ak serye.

Kesyon yo poze souvan [FAQ]

1. Ki sa ki twa kalite prensipal yo nan chaje?

Ralanti chaje: Metòd sa a sèvi ak estanda AC (altène aktyèl) pouvwa yo te jwenn nan anviwònman rezidansyèl yo.Chargers opere nan pi ba nivo pouvwa (jiska 3 kW), fè li apwopriye pou chaje lannwit lan.

Vit chaje: Chargers vit itilize pi wo nivo nan pouvwa AC (jiska 22 kW) epi yo jwenn nan estasyon chaje piblik la.Yo ka chaje yon machin elektrik (EV) batri pi vit pase chajè dousman, anjeneral nan kèk èdtan.

Rapid chaje: Sa yo se chajè yo pi rapid ki disponib, itilize DC (dirèk aktyèl) pouvwa.Yo ka pouvwa moute pi fò nan kapasite batri yon EV nan anba yon èdtan.Nivo pouvwa kòmanse soti nan alantou 50 kW epi yo ka ale jiska 350 kW pou sistèm yo ki pi avanse.

2. Ki diferan kalite chaj yo ye?

Pou chak minit chaje: estrikti prix sa a chaje itilizatè ki baze sou kantite tan ki konekte nan plato a, kèlkeswa kantite lajan an nan elektrisite boule.

Pou chak kWh chaje: Sa a se yon modèl prix ki baze sou l 'kote itilizatè yo voye bòdwo bay konpayi ki baze sou elektrisite a boule nan machin yo nan kilowat-èdtan.Metòd sa a konsidere kòm pi jis kòm li dirèkteman korelasyon nan enèji a itilize yo.

Flat to chaje: Gen kèk estasyon chaje ofri yon pousantaj plat pou yon fenèt chaje espesifye, tankou yon èdtan oswa yon jou, epi yo ka benefisye pou arè ki pi long.

3. Ki sa ki mòd 1 ak mòd 2 chaje?

Mode 1 chaje: Sa a se fòm ki pi senp lan nan EV chaje, kote se machin nan ki konekte dirèkteman nan yon estanda nan kay elektrik priz san okenn ekipman espesyal.Li nan ralanti ak itilize pou pi piti machin oswa kay lannwit lan chaje.

Mode 2 chaje: mòd sa a tou enplike nan chaje soti nan yon priz elektrik estanda men gen ladan yon kab ak yon aparèy pwoteksyon bati-an.Aparèy sa a pwoteje kont chòk elektrik ak lòt potansyèl danje elektrik, fè li pi an sekirite pase Mode 1 ak plis ankò versatile.

4. Ki jan yo kenbe sante batri a 100%?

Evite chaje ekstrèm: pa regilyèman chaje batri a a 100% oswa kite l drenaj a 0%.Kenbe chaj la ant 20% ak 80%.

Tanperati kontwòl: pil opere pi byen nan tanperati modere.Evite ekspoze batri a nan frèt ekstrèm oswa chalè.

Sèvi ak Chargers manifakti-rekòmande: Toujou itilize ekipman an chaje rekòmande pa manifakti a machin pou fè pou evite domaje batri la.

Regilye itilize ak antretyen: itilize regilye ak chèk antretyen alè ede nan kenbe sante batri.Peryòd long nan inaktivite ka degrade pèfòmans batri.

5. Ki pi bon anviwònman pou chaje yon batri?

Vitès chaje: vit chaje se pratik men li ka estrès batri la.Ralanti oswa modere vitès chaje yo pi preferab pou itilize chak jou pou yon ekstansyon pou lavi batri.

Kontwòl Tanperati: Chaje nan yon anviwònman kontwole kote tanperati a se modere ede prezève sante batri a ak efikasite.

Chaje ranje: Kenbe eta batri a nan chaj ant 20% ak 80% pandan itilize regilye ka enpak lonjevite li yo ak pèfòmans.
