Diferans ant LM358 ak LM393 eksplike

LM358 ak LM393 yo lajman itilize sikwi entegre ki sèvi diferan rezon nan elektwonik.LM358 a se yon doub anplifikatè operasyonèl ideyal pou anplifye ak siyal pwosesis, pandan y ap LM393 a se yon comparator doub ki fèt pou konpare tension ak kondwi charj ekstèn.Atik sa a eksplore karakteristik yo, espesifikasyon, ak aplikasyon pou ede ou konprann wòl yo epi chwazi youn nan dwa pou bezwen ou yo.

Katalòg

Entwodiksyon nan LM358 ak LM393 ICS

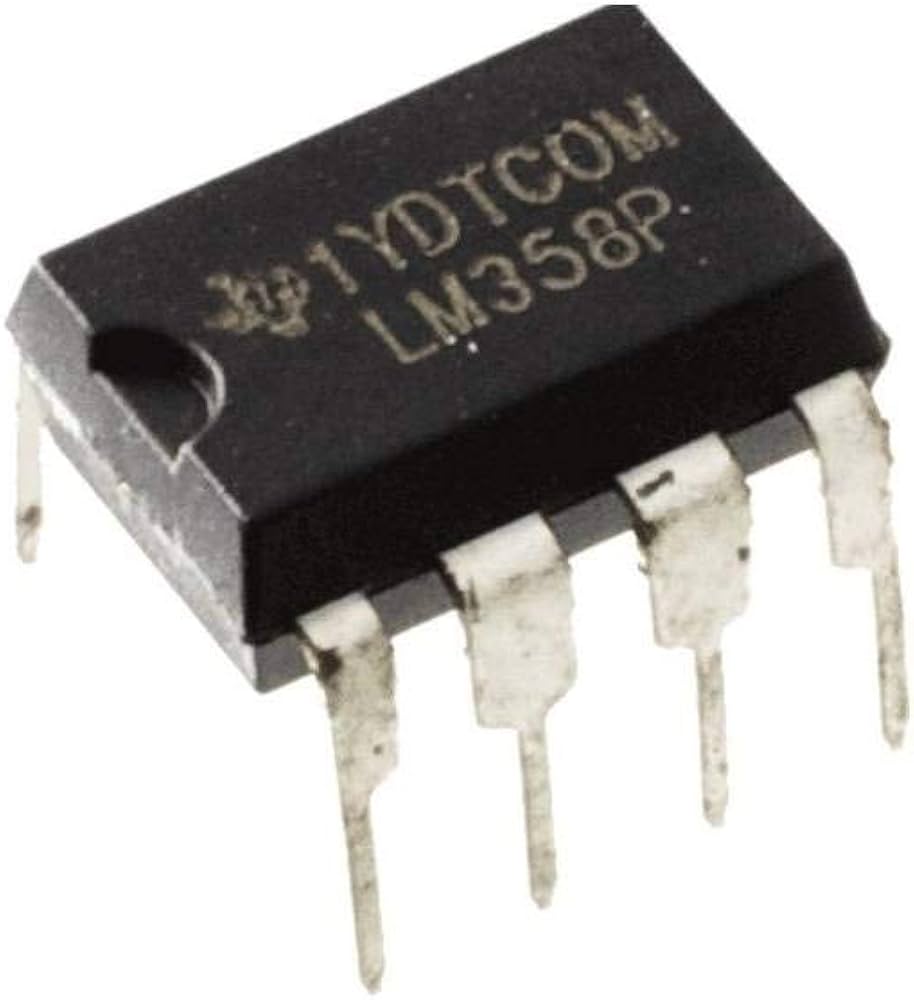

Apèsi sou lekòl la nan LM358 IC

A Lm358 se yon sikwi versatile entegre ak de anplifikatè operasyonèl (OP-AMPS) ki ka kouri sou yon sous pouvwa sèl.Li se esansyèlman yon vèsyon pwopòsyonèl-desann nan kwadwilatè a LM324 OP-AMP, ki gen ladan kat anplifikatè menm jan an.Ki sa ki fè LM358 la kanpe deyò se kapasite li nan opere atravè nan yon pakèt domèn tension opinyon, matche ranje ekipman pou pouvwa li yo.

Yon karakteristik remakab nan sa a IC se trè ba li yo default opinyon konpanse vòltaj, ki se sèlman 2mv.Sa vle di li ofri pèfòmans egzak dwa soti nan bwat la.Konsomasyon an pouvwa tou se efikas, ak yon aktyèl tipik nan 500UA ak yon maksimòm de 700UA, kèlkeswa vòltaj la ekipman pou.

Tolerans tanperati a se yon lòt fòs nan LM358 la.Li fonksyone fiable nan tanperati anbyen ant 0˚C ak 70˚C, ak yon Rating maksimòm junction tanperati a 150˚C, fè li apwopriye pou divès anviwònman.An jeneral, LM358 la delivre pèfòmans serye ak ki konsistan nan yon pake kontra enfòmèl ant.

Apèsi sou lekòl la nan LM393 IC

A Lm393 se yon sikwi entegre ki fèt espesyalman pou itilize kòm yon comparator vòltaj, distenge li soti nan LM358 anplifikatè a operasyonèl.Pandan ke anpil op-amps ka fonksyone kòm comparators, LM393 a vle di soti paske nan pwodiksyon pèseptè louvri li yo.Karakteristik sa a fè li espesyalman efikas pou kondwi charj, kòm li pèmèt plis fleksibilite nan konekte konpozan ekstèn.

Youn nan kapasite kle yo nan LM393 a se kapasite li nan okipe charj jiska 50V ak 50mA.Sa fè li yon chwa pratik pou travay ak tipik TTL, MOS, ak nivo lojik RTL.Anplis de sa, tranzistò pwodiksyon li yo ka kenbe chaj la izole nan tè a sistèm, ki ajoute adaptabilite ak sekirite nan aplikasyon li yo.Si ou ap chèche pou yon comparator okipe travay sa yo, LM393 a se yon opsyon serye ak efikas yo konsidere.

Espesifikasyon detaye sou LM358 ak LM393 ICS

Paramèt	Spesifikasyon
Operating ranje vòltaj (sèl ekipman pou)	2.0 VDC a 36 VDC
Ranje ekipman pou fann	± 1.0 VDC a ± 18 VDC
Konsomasyon aktyèl (endepandan de ekipman pou)	0.4 Ma
Antre patipri aktyèl	25 na
Antre Offset aktyèl	5.0 Na
Antre vòltaj konpanse	5.0 mV (maksimòm)
Antre Ranje Mode Komen	Pwolonje nan nivo tè
Diferansyèl Antre Voltage Range	Egal vòltaj ekipman pou pouvwa a
Sòti konpatibilite vòltaj	DTL, ECL, TTL, MOS, ak nivo lojik CMOS
Kranpon ESD	Prezante sou entrain pou durability ranfòse
Aplikasyon otomobil	Prefiks "NCV", konfòme ak AEC - q100 ak estanda PPAP
Konfòmite anviwònman an	PB-gratis, halogen-gratis, BFR-gratis, ROHS konfòme

Pinout detay sou LM358 ak LM393 ICS

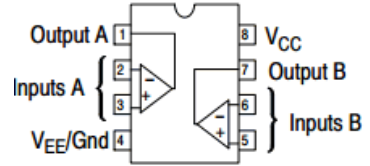

LM358 konfigirasyon PIN

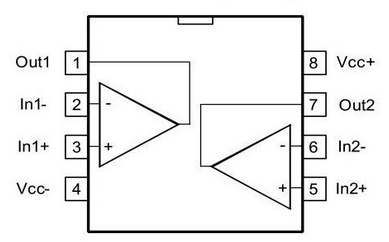

LM393 konfigirasyon PIN

Fonksyon PIN nan LM358 ak LM393

PIN No.	Non PIN	Deskripsyon
1	Pwodiksyon1	Pwodiksyon an nan op-amp 1
2	Input1-	Envèse opinyon nan op-amp 1
3	Antre1+	Ki pa Peye-ranvèse D 'nan OP-amp 1
4	Vee, gnd	Tè oswa vòltaj ekipman pou negatif
5	Antre2+	Ki pa Peye-ranvèse D 'nan op-amp 2
6	Input2-	Envèse opinyon nan op-amp 2
7	Pwodiksyon2	Pwodiksyon an nan op-amp 2
8	VCC	Vòltaj ekipman pozitif

Konparezon karakteristik kle nan LM358 ak LM393

Spesifikasyon	Lm358	Lm393
Ekipman pou vòltaj	32V, +/- 16V	36v, +/- 18v
Diferansyèl opinyon vòltaj	32V	36V
Antre vòltaj konpanse	3mv max.	5mv max.
Antre patipri aktyèl	100NA Max.	250NA Max.
Antre Ranje Mode Komen	0V a V+ - 2V	0V a V+ - 1.5V
Gwo siyal vòltaj genyen	100V/mV typ.	200V/MV typ.
La	1MHz	Pa espesifye

Konparezon achitekti entèn nan LM358 ak LM393

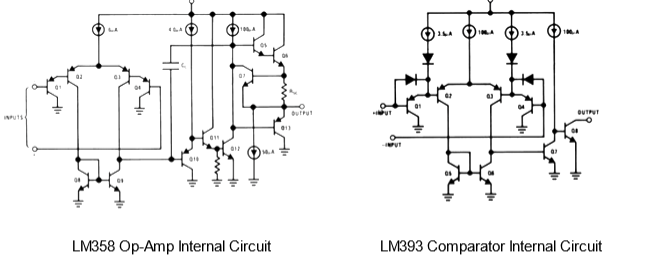

Lè ou premye gade nan desen yo entèn nan LM358 la ak LM393 yo, yo ta ka sanble menm jan an.Sepandan, yon analiz pi pre montre diferans kle ki aliman ak itilizasyon inik yo ak espesifikasyon.

Tou de ICS itilize etap opinyon ki sanble ak "Darlington-konekte" tranzistò PNP, sa ki pèmèt yo sans siyal tou pre tè a.Sepandan, nivo aktyèl yo nan etap diferans yo diferan.LM393 la opere nan yon aktyèl ki pi wo, ki ede li anplifye ak chanje rezilta byen vit -yon karakteristik esansyèl pou wòl li kòm yon comparator.Nan lòt men an, LM358 a, ki fèt tankou yon anplifikatè lineyè, pa mande pou sa yo kouran segondè, se konsa diferans sa a se mwens enpòtan pou operasyon li yo.

Distenksyon ki pi aparan se nan etap pwodiksyon yo.LM393 a gen yon konsepsyon pwodiksyon ki pi senp optimisé pou oblije chanje rapid ant nivo vòltaj, ki kostim fonksyon li kòm yon comparator.Pwodiksyon louvri-pèseptè li yo tou bay plis fleksibilite pou konekte konpozan ekstèn.Nan contrast, LM358 a gen yon etap pwodiksyon konplètman lineyè, fournir yon relasyon lis ak kontinyèl ant opinyon ak pwodiksyon -ideyal pou travay anplifikasyon.Diferans sa yo estriktirèl souliye fòs espesifik yo nan chak IC nan aplikasyon pou respektif yo.

Aplikasyon nan LM358 ak LM393

LM358 aplikasyon

• anplifikatè transducer

LM358 a se byen adapte pou anplifikatè transducteur, kote li trete siyal soti nan aparèy tankou detèktè ak konvèti yo nan yon fòma ka itilize.Doub li yo anplifikatè operasyonèl pèmèt li okipe travay sa yo avèk efikasite nan anpil anviwònman.

• Konvansyonèl sikwi op-amp

Sa a se IC souvan itilize nan debaz sikwi anplifikatè operasyonèl, tankou anplifye, tampon, oswa siyal pwosesis.Pèfòmans serye li yo ak fleksibilite fè li yon chwa popilè pou aplikasyon pou jeneral-bi.

• Integrateurs, diferansè, ete, adisyon, ak disip vòltaj

LM358 la sipòte divès kalite matematik ak siyal-pwosesis fonksyon, ki gen ladan entegrasyon, diferansyasyon, ak adisyon nan siyal yo.Li kapab tou aji kòm yon disip vòltaj, estabilize nivo vòltaj nan sikui.

• blòk genyen DC, multimèt dijital, ak osiloskop

Kapasite li nan bay ki estab DC genyen fè li valab nan aparèy tankou multimèt ak osiloskop, kote presizyon ak disponiblite yo bezwen pou mezire ak analize siyal yo.

• Comparators pou kontwòl bouk ak règleman

LM358 la kapab tou fonksyone kòm yon comparator nan sistèm kontwòl fidbak.Li ede kenbe operasyon fiks nan aplikasyon ki mande règleman egzak nan aktyèl oswa vòltaj.

LM393 aplikasyon

• sikwi comparator vòltaj

LM393 a fèt espesyalman pou konparezon vòltaj.Li konpare de tension opinyon ak delivre yon siyal pwodiksyon klè, fè li ideyal pou travay presizyon.

• Kondwi rle, lanp, ak motè

Avèk pwodiksyon pèseptè louvri li yo, LM393 a ka kontwole aparèy ekstèn tankou rle, lanp, ak motè, bay efikas kapasite chaj-kondwi nan aplikasyon pou divès kalite.

• Zewo Detektè travèse

Sa a se IC souvan itilize nan sikui ki bezwen detekte pwen an kote yon siyal AC kwaze nivo a vòltaj zewo, asire bon distribisyon pou senkronizasyon siyal.

• Detektè vòltaj pik

LM393 a ka ede detekte vòltaj ki pi wo a nan yon siyal, fè li itil nan aplikasyon pou tankou analiz siyal oswa sikwi pwoteksyon.

• Pwoteksyon segondè ak sistèm avètisman vòltaj yo

Kapasite li nan okipe tension segondè pèmèt LM393 a yo jwe yon wòl nan sistèm pwoteksyon, kote li monitè ak reyaji nan nivo vòltaj danjere.

• sikwi osilator

LM393 a se souvan yo te jwenn nan sikwi osilator, ki jenere siyal ki konsistan pou distribisyon oswa aplikasyon pou ond, amelyore adaptabilite li yo nan sistèm elektwonik.

Ekivalan nan LM358 ak LM393

LM358 ekivalan

• Lm358a

• Lm358e

• LM358-N

• LM358W

LM393 ekivalan

• LM358

• TL082

• LM311

Diferans kle ant LM358 ak LM393

Lm358	Lm393
Doub anplifikatè operasyonèl	Doub comparator
Relativman pi bon espesifikasyon opinyon	Relativman pi mal espesifikasyon opinyon
Sòti lineyè ak opinyon	Ki pa lineyè pwodiksyon
Ki estab ak fidbak negatif	Ki estab ak fidbak pozitif

Konklizyon

LM358 ak LM393 yo se versatile ak serye ICS ki fèt pou aplikasyon pou diferan.LM358 a se ideyal pou anplifye ak pwosesis siyal, pandan y ap LM393 a èksèl nan konpare tension ak charj kondwi.Konprann karakteristik yo ak diferans yo ede ou chwazi youn nan dwa pou bezwen ou yo.Tou de ICS ofri solisyon pratik pou nan yon pakèt domèn travay nan elektwonik.
