Dekouvri Ring Counters: Yon Gid Pwofondè sou Fonksyonalite yo, Klasifikasyon, ak Itilizasyon yo

Yon kontwa bag se yon sikwi dijital ki fòme ak baskile ki konekte nan yon bouk fèmen, ki pèmèt operasyon sekans ak siklik yo itilize nan sistèm dijital.Atik sa a egzamine kontwa bag yo, kòmanse soti nan operasyon debaz yo nan fòm pi konplèks tankou vèsyon yo 4-bit ak 8-bit, detaye inisyalizasyon yo, mekanik, ak itilizasyon yo.

Katalòg

Figi 1: Counter bag

Prensip Fondamantal nan Counter Ring

Yon kontwa bag se yon kalite espesyal rejis chanjman, ki fèt nan yon fòma bouk fèmen kote pwodiksyon an soti nan dènye baskile la voye tounen nan premye a.Aranjman an bouk sa a se sa ki mete li apa de rejis chanjman estanda, kote koule done a sispann apre baskile final la.Operasyon an nan yon kontwa bag vire toutotou yon seri baskile.Kantite eta kontwa an ka kenbe dirèkteman depann de konbyen baskile yo itilize nan kous la.Pou egzanp, yon kontwa bag 4-bit gen kat baskile.An tèm pratik, chak flip-flop swiv yon sekans espesifik, ki pèmèt kontwa bag la okipe travay enpòtan tankou distribisyon ak sekans nan sistèm dijital.

Nan yon kontwa bag tipik, yon batman revèy (CLK) kontwole operasyon an nan tout baskile an menm tan an, fè li yon sistèm synchrone.Chak baskile tou gen de entrées espesyal-prereglaj (PR) ak klè (CLR)-ki pran priyorite sou lòt entrées.Lè opinyon prereglaj la resevwa yon siyal ki ba, li fòse pwodiksyon flip-flop la wo.Menm jan an tou, lè opinyon klè a resevwa yon siyal ki ba, li reset pwodiksyon flip-flop la ba.Kòmandman sa yo prereglaj ak klè asire ke rezilta yo rete estab epi yo pa afekte pa lòt entrées oswa siyal revèy.

Figi 2: 8-bit Ring Counter

Dekode 8-bit Ring Counter la

Yon kontwa bag 8-bit se yon kous dijital ki fòme ak uit baskile D-tip ranje nan yon bouk kontinyèl.Pwodiksyon an soti nan wityèm baskile a se nouri tounen nan opinyon an nan premye a, kreye yon sik san kraze.Konsepsyon bouk fèmen sa a pèmèt kontwa a pase nan yon seri eta diferan, ak chak eta ki koresponn ak youn nan baskil yo aktif.Konfigirasyon 8-bit la ka okipe yon total de uit eta inik, ki ogmante konpleksite kontwa a konpare ak konfigirasyon ki pi piti.

Operasyon an nan kontwa bag 8-bit la kòmanse pa mete premye baskile nan yon eta aktif pandan y ap baskile ki rete yo inaktif.Lè sa a, yon siyal revèy aplike inifòm nan tout baskile, asire ke tranzisyon eta rive an menm tan an nan tout kous la.Kòm revèy la batman, eta aktif la deplase soti nan yon baskile nan pwochen an nan yon sik previzib.Sekansyèl baskile sa a kontinye jiskaske dènye flip-flop la pase pwodiksyon li tounen nan premye a, ranpli bouk la.

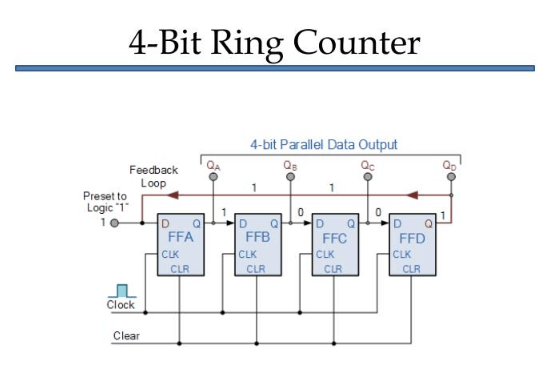

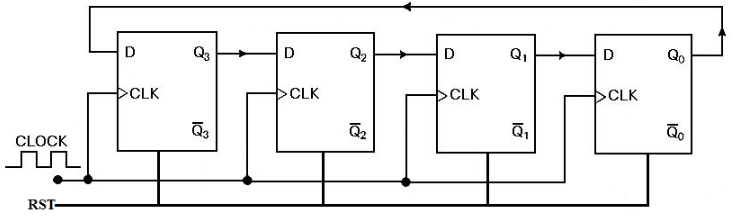

Figi 3: 4-bit Ring Counter

Opere yon 4-bit Ring Counter

Pou opere yon kontwa bag 4-bit, li se tipikman inisyalize ak yon eta kòmanse nan '0001'.Nan konfigirasyon sa a, premye flip-flop (FF0) mete nan pwodiksyon '1', pandan y ap twa lòt baskile yo (FF1, FF2, ak FF3) yo otorize nan '0'.Konfigirasyon inisyal sa a asire ke yon sèl baskile kenbe eta '1', ki pral Lè sa a, sikile nan rès baskile yo ak chak sik revèy.

Kòm revèy la batman, '1' chanje soti nan FF0 a FF1, Lè sa a, nan FF2, FF3, epi evantyèlman tounen nan FF0, kreye yon bouk repete.Pwogresyon sa a ap kontinye ak chak baskile pran tou pou kenbe eta '1', pandan ke lòt yo rete '0'.Modèl chanjman eta sa a fòme operasyon debaz kontwa bag la, ki asire yon sekans previzib pandan li sikile nan tout kat baskile.

Pou pi byen konprann konpòtman kontwa bag la, simulation ond lè l sèvi avèk zouti tankou Verilog HDL sou platfòm tankou Xilinx ka itil.Simulasyon sa yo jenere yon reprezantasyon grafik tranzisyon eta kontwa a, ki pèmèt ou wè ki jan '1' a deplase soti nan yon baskile nan pwochen an ak chak batman revèy.Pou egzanp, pandan yon sik revèy, '1' a chanje soti nan FF0 a FF1, ak nan pwochen sik la, li deplase nan FF2, kontinye jiskaske li retounen nan FF0 apre li fin rive nan FF3.Zouti vizyèl sa yo pa sèlman itil pou kontwole chanjman sekans yo, men tou pou konfime presizyon distribisyon an ak tranzisyon nan konsepsyon an.Yo ofri yon gade klè sou ki jan kontwa bag la fonksyone, ki apwopriye pou verifye ke aparèy la fè kòrèkteman nan aplikasyon nan mond reyèl la.

Dechifre tab la verite nan kontwa bag

Yon tab laverite se yon zouti grav ki itilize pou fè kat eta yo antre ak pwodiksyon nan yon kontwa bag, bay yon apèsi klè sou fason kontwa an opere nan sikui dijital.Pou yon kontwa bag 4-bit, tablo a montre kouman eta a '1' deplase nan chak pwodiksyon flip-flop (Q0, Q1, Q2, Q3) nan yon sik repete.Antre yo, tankou D' overriding (ORI) ak batman revèy (CLK), yo tou nan lis pou montre kijan yo afekte tranzisyon eta yo.Tablo sa a kaptire konpòtman siklik kontwa a, kote '1' pwogrese soti nan yon baskile nan pwochen an epi evantyèlman bouk tounen nan pwen an kòmanse.

Nan chak sik revèy, '1' a chanje soti nan yon pwodiksyon nan pwochen an, k ap deplase soti nan Q0 a Q1, Q1 a Q2, Q2 a Q3, epi finalman tounen nan Q0.Mouvman sekans sa a se sans nan ki jan yon kontwa bag fonksyone, epi li dirèkteman sipòte bezwen yo nan sistèm ki konte sou repete, sekans previzib.Aparèy tankou mont dijital, detèktè wotasyon, ak ankode pozisyon yo tout benefisye de operasyon siklik sa a, kote yo itilize presizyon ak distribisyon.

Ring Counter Design nan Verilog HDL

Figi 4: Pwogram Verilog HDL pou Ring Counter

Pwogram Verilog HDL sa a fèt pou modèl konpòtman yon kontwa bag lè l sèvi avèk yon apwòch modilè.Chak modil nan kòd la koresponn ak yon baskile nan kontwa bag la, ak pwodiksyon an soti nan yon modil manje dirèkteman nan opinyon nan pwochen an.Chèn koneksyon sa a kontwole pa batman revèy k ap monte, ki senkronize tranzisyon eta yo atravè tout baskil, pou asire sistèm lan fonksyone nan yon fason kowòdone.

Divès kalite kontwa bag

Kontwa bag yo vini nan de kalite prensipal yo, yo chak ak karakteristik operasyon inik li yo: kontwa bag dwat la ak kontwa bag trese.Tou de sèvi diferan rezon selon bezwen sistèm dijital la.

Figi 5: Counter Dwat Ring (One-cho Counter)

Yon kontwa bag dwat, souvan yo rele yon kontwa "yon sèl-cho", opere lè li pase yon sèl '1' nan yon seri de baskile nan yon bouk.Avèk chak batman revèy, '1' deplase nan pwochen baskile a pandan tout lòt baskile rete nan '0'.Senp, konsepsyon siklik sa a se ideyal pou aplikasyon ki mande sèlman yon eta aktif nan yon moman, tankou dèlko sekans debaz oswa rejis chanjman.Nati a dwat nan kontwa bag dwat la asire fasilite nan itilize ak fyab nan sistèm kote yo bezwen yon modèl repete senp.

Figi 6: Twisted Ring Counter (Kontrè Johnson)

Kontwa bag trese a, ke yo rele tou yon kontwa Johnson, ajoute yon modifikasyon enpòtan nan konsepsyon debaz la.Nan vèsyon sa a, pwodiksyon dènye flip-flop la ranvèse anvan li tounen nan opinyon premye flip-flop la.Envèrsyon sa a kreye yon sekans kote yon seri de youn ki swiv pa yon seri de zewo, efektivman double kantite eta diferan konpare ak kontwa bag dwat la.Kòm yon rezilta, kontwa Johnson la ka okipe travay ki pi konplèks, sa ki fè li yon pi bon chwa pou aplikasyon ki mande pou yon seri pi laj nan eta, tankou ankode pozisyon dijital oswa operasyon sekans ki pi avanse.

Konpare Ring Counters ak Counters Johnson

Diferans prensipal ant yon kontwa bag ak yon kontwa Johnson se nan fason yo okipe bouk fidbak la, ki afekte kantite eta ak konpòtman an jeneral nan chak kontwa.

Counter bag: Nan yon kontwa bag, pwodiksyon an soti nan dènye baskile a tounen dirèkteman nan opinyon premye baskile a san okenn chanjman.Akòz bouk dirèk sa a, kantite total eta egal a kantite baskile ki nan kontwa an.Pou egzanp, si gen kat flip-flops, kontwa a ap sikile nan kat eta.Chak flip-flop kenbe yon wo ('1') pou yon sik revèy epi li rete ba ('0') pou tout rès tan an, kreye yon senp, sekans repete nan eta yo.

Johnson Counter: Yon kontwa Johnson, nan lòt men an, entwodui fidbak ranvèse soti nan pwodiksyon an nan dènye flip-flop tounen nan opinyon an nan premye a.Envèrsyon sa a pèmèt kontwa a jenere plis eta pase kontwa bag la—double nimewo a.Chak flip-flop ale nan de etap: premye, li kenbe yon wo ('1') ak Lè sa a, yon ba ('0'), anvan yo chanje nan eta opoze a.Sa vle di ke yon kontwa Johnson kat-flip-flop ta sik nan uit eta.Anplis de sa, konsepsyon sa a diminye frekans pwodiksyon an, ak frekans pwodiksyon an se mwatye nan siyal la revèy opinyon.

Evalye avantaj ak dezavantaj lè w sèvi ak kontwa bag yo

Kontwa bag yo gen avantaj diferan ak dezavantaj ki enfliyanse konvnab yo nan desen sikwi dijital.

Avantaj

Senp konsepsyon: Youn nan fòs prensipal yo nan yon kontwa bag se konstriksyon senp li yo.Kontrèman ak lòt kontwa, li pa mande pou eleman adisyonèl tankou dekodeur.Senplisite sa a fè li pi fasil ak plis pri-efikas pou aplike, patikilyèman nan sistèm ki bezwen kodaj debaz oswa dekodaj san pyès ki nan konpitè konplèks.

Mwens eleman: Estrikti bouk fidbak nan yon kontwa bag pèmèt li fonksyone ak mwens eleman konpare ak lòt kalite kontwa.Rediksyon sa a nan pati pa sèlman diminye depans, men tou ogmante fyab, paske mwens konpozan vle di mwens risk pou echèk pyès ki nan konpitè.

Dezavantaj

Kantite eta limite: Yon gwo limit nan kontwa bag la se ke kantite eta yo dirèkteman mare nan kantite baskile.Si ou bezwen plis eta, ou dwe ajoute plis baskile, ki ka pa pratik nan aplikasyon ki mande yon pi gwo kantite eta.

Pa gen kapasite pou kòmanse pwòp tèt ou: Kontwa bag anjeneral pa ka kòmanse nan nenpòt eta abitrè.Yo bezwen yon kondisyon espesifik prereglaj yo kòmanse opere, ki ka yon dezavantaj nan sistèm kote fleksibilite ak demaraj rapid yo te vle.Sa vle di etap siplemantè oswa konpozan ta ka oblije asire kontwa a inisyalize kòrèkteman.

Aplikasyon divès kalite kontwa bag nan elektwonik modèn

Kontwa bag jwe yon wòl kle nan divès sistèm dijital, gras a operasyon siklik senp men efikas yo.Kapasite yo pou avanse pou pi nan yon kantite fiks eta nan yon sekans kontwole fè yo trè itil atravè yon seri aplikasyon.

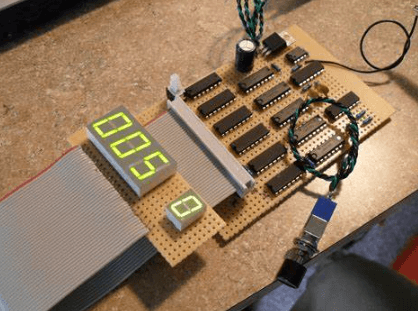

Figi 7: Konte frekans ak revèy dijital

Kontwa bag yo souvan itilize nan kontè frekans ak revèy dijital paske yo ka sikile nan yon seri kantite eta ak presizyon ak fyab.Sa fè yo ideyal pou travay ki mande pou swiv egzat tan oswa frekans, asire operasyon ki estab ak previzib.

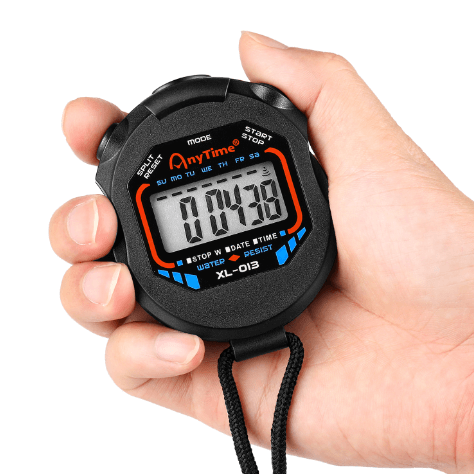

Figi 8: Timer

Nan aplikasyon distribisyon, kontwa bag yo itilize pou mezire entèval ak deklanche evènman espesifik.Lè yo pwogrese nan eta yo nan senkronizasyon ak yon siyal revèy, yo bay yon fason senp pou jere distribisyon, asire evènman yo rive nan bon moman ki baze sou eta aktyèl kontwa a.

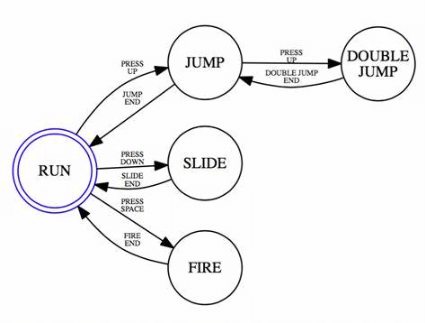

Figi 9: Machin eta fini (FSM)

Kontwa bag yo souvan entegre nan machin eta fini, patikilyèman nan anviwònman tankou ASIC (Application-Specific Integrated Circuit) ak konsepsyon FPGA (Field-Programmable Gate Array).Tranzisyon eta previzib yo fè yo ideyal pou kontwole koule nan operasyon nan sistèm sa yo, asire chak chanjman eta yo jere san pwoblèm ak presizyon.

Figi 10: Siyal distribisyon

Kontwa bag yo gen anpil valè tou pou jenere siyal distribisyon, ki itil pou kowòdone operasyon sikui ki pi konplèks yo.Lè yo pwodwi siyal sa yo nan yon fason regilye, siklik, yo ede asire diferan pati nan yon sikwi rete senkronize.

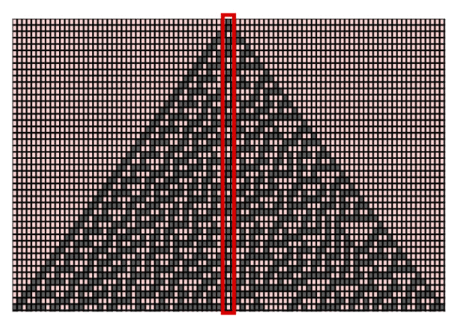

Figi 11: Jenerasyon Pseudo-O aza

Nan sistèm kriptografik, kontwa bag yo itilize pou jenere nimewo pseudo-o aza, ki danjere pou algoritm chifreman.Kapasite kontè yo pou chanje nan eta previzib pandan y ap toujou kenbe o aza nan pwodiksyon fè yo itil nan aplikasyon sa a sansib.

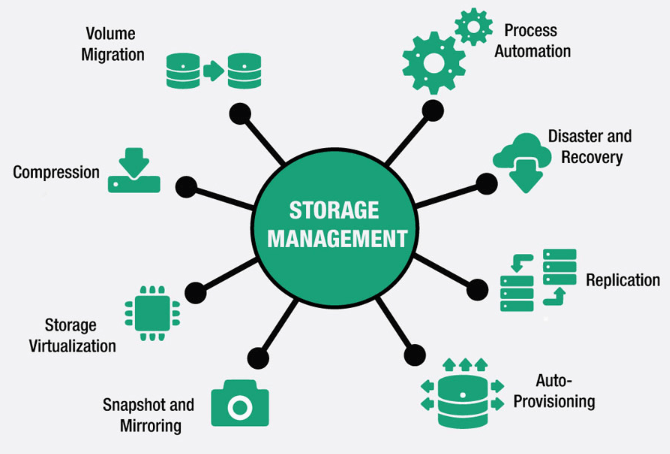

Figi 12: Jesyon Depo Sikilè

Nan sistèm memwa, kontwa bag ede nan jere ke moun kap kriye sikilè, asire ke done yo estoke ak rekipere avèk efikasite.Nati siklik yo pèmèt yo okipe sikilasyon done yo nan yon fason kontwole, sa ki fè yo ideyal pou jere tanpon ak lòt sistèm depo ki konte sou koule done kontinyèl.

Konklizyon

Kontwa bag reprezante yon eleman ultim men versatile nan konsepsyon sikwi dijital, karakterize pa konstriksyon senp yo ak operasyon efikas atravè yon multitude aplikasyon.Malgre limit yo, tankou yon kantite fiks eta ak mank de kapasite pwòp tèt ou kòmanse, senplisite la ak fyab nan kontwa bag fè yo nesesè nan konsepsyon an nan sistèm dijital modèn.

Kesyon yo poze souvan [FAQ]

1. Ki aplikasyon pou kontwa Johnson la?

Kontwa Johnson, ke yo rele tou kontwa bag trese, yo itilize prensipalman nan elektwonik dijital pou kreye revèy reta ak jenere fòm vag kare simetrik.Kontwa sa yo jwenn aplikasyon pratik nan revèy dijital pou sekans tan, nan sistèm kontwòl kòm kontè divize-pa-N kote yo jere operasyon sekans, ak nan kondwi ekspozisyon nimerik kote yo siklik pwodui yon seri valè binè.Operatè yo souvan konte sou kontè Johnson pou senplisite yo ak fyab nan pwodwi yon gwo kantite eta ki gen mwens baskile pase lòt kontwa.

2. Ki klasifikasyon yon kontwa bag?

Kontwa bag yo klase dapre senkronizasyon operasyonèl yo:

Counter bag synchrone: Tout baskile yo kondwi pa yon siyal revèy komen, sa ki fè tranzisyon fèt an menm tan atravè tout baskil.

Asynchrone (oswa Ripple) Counter Ring: Pwodiksyon yon flip-flop vin revèy la pou pwochen an, ki mennen nan tranzisyon sekans ki rid nan kontwa an.

3. Ki jan yo sèvi ak yon kontwa bag?

Pou itilize yon kontwa bag efektivman:

Inisyalizasyon: Kòmanse pa mete tout flip-flops a 0 eksepte pou youn, ki ta dwe mete nan 1. Konfigirasyon sa a kreye yon sèl '1' ki sikile bag la.

Antre revèy: Aplike yon batman revèy.Avèk chak batman kè, '1' a deplase soti nan yon baskile nan pwochen an nan sekans.

Sorti Siveyans: Chak pwodiksyon flip-flop ka kontwole pou swiv pozisyon '1' nan kous la, itil pou kontwòl distribisyon ak sekans.

4. Èske kontwa a bag asynchrone oswa synchrone?

Kontwa bag yo ka swa synchrone oswa asynchrone, tou depann de konsepsyon yo:

Synchrone bag Counter: Tout baskile chanje eta ansanm ak siyal revèy la.

Asynchrone bag Counter: Flip-flops yo chanje eta an sekans apre aktivasyon an nan baskile anvan an, sa ki lakòz yon efè rid.

5. Ki diferans ki genyen ant kontwa bag la ak kontwa Jones an?

Diferans kle ant yon kontwa bag ak yon kontwa Johnson yo se:

Itilizasyon memwa: Yon kontwa bag ki gen n baskile ka reprezante n eta, pandan y ap yon kontwa Johnson ka reprezante 2n eta, sa ki fè kontwa Johnson yo pi efikas an tèm de reprezantasyon eta pou chak baskile.

Konpleksite sikwi: Kontwa Johnson yo pi konplèks paske yo mande pou fil elektrik adisyonèl ak konfigirasyon konpare ak kontwa bag.

Fòm Ond Sòti: Kontwa Johnson jenere yon seri fòm ond pwodiksyon pi konplèks, ki ka avantaje nan aplikasyon ki mande modèl distribisyon detaye, tankou nan jenerasyon ond nan sistèm kominikasyon.
