Ki jan yon miltimèt dijital ap travay?

Yon miltimèt dijital se yon zouti pratik ou itilize pou mezire vòltaj, aktyèl, rezistans, ak lòt valè elektrik.Nan gid sa a, ou pral aprann kisa yon DMM ye, kisa pati li yo fè, ak kijan li fonksyone.Ou pral wè tou etap senp pou mezire vòltaj ak aktyèl san danje.Pou ede w evite erè komen, w ap jwenn erè ki pi souvan ak yon konparezon klè ant mèt dijital ak analòg.

Katalòg

Pati nan yon miltimèt dijital

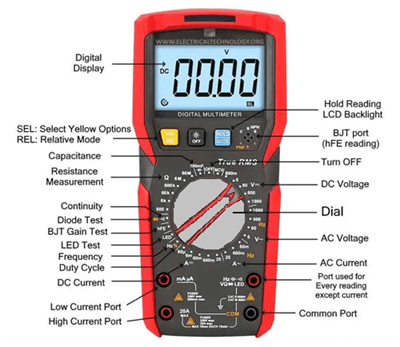

Figi 1. Pati nan yon miltimèt dijital

Yon DMM konsiste de plizyè eleman kle ki travay ansanm pou bay mezi egzat

• Digital Display - Montre valè mezi, inite, ak endikatè tankou DC, AC, ak nivo batri

• SEL (Chwazi Opsyon Jòn) - Chanje nan fonksyon segondè enprime an jòn

• REL (Mòd Relatif) - Mete lekti aktyèl la kòm yon referans pou konpare chanjman yo

• Kenbe lekti / LCD ekleraj - Jele valè ki parèt la epi limen ekleraj ekran an pou pi bon vizibilite.

• BJT Port (hFE Reading) - Itilize pou tcheke benefis tranzistò sou tranzistò junction bipolè.

• Etenn - Mete mèt la pou etenn epi sove lavi batri a

• DC Voltage (V—) - Mezire vòltaj dirèk ki soti nan pil, pwovizyon kouran oswa sikui

• AC Voltage (V~) - Mezire vòltaj altène soti nan priz oswa sistèm AC

• AC Current (A~) - Mezire kouran altènatif koule nan yon sikwi

• Kontinwite - Tcheke si yon sikwi konplè;bay yon bip lè chemen an fèmen

• Tès dyod - Teste si yon dyod ap fonksyone byen epi li pèmèt kouran nan yon sèl direksyon

• BJT Gain Test - Mezire anplifikasyon tranzistò (hFE)

• Tès LED - Tcheke fonksyonalite LED ak polarite

• Frekans (Hz) - Mezire frekans siyal an hertz

• Duty Cycle (%) - Montre rapò on/off yon siyal enpulsyonèl

• Capacitance (F) - Mezire valè kondansateur

• Mezi rezistans (Ω) - Mezire konbyen yon eleman reziste koule elektrik

• DC Current (A—) - Mezire kouran dirèk nan sikui kouran ki ba oswa ki wo

• Dial (Rotary Selector Switch) - Kontwòl prensipal yo itilize pou chwazi fonksyon mezi a

• Low Current Port (mA/µA) - Jack Antre pou mezire ti kouran

• High Current Port (10A/20A) - Jack Antre pou mezire gwo kouran san danje

• Common Port (COM) - Pwen koneksyon pou pwofonde nwa a;pataje atravè tout tès yo

• Pò pou chak lekti eksepte aktyèl (VΩmA) - Jack itilize pou mezi vòltaj, rezistans, kontinwite, dyod, ak frekans.

Ki jan yon miltimèt dijital ap travay?

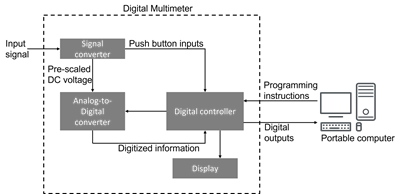

Figi 2. Prensip k ap travay nan yon miltimèt dijital

Yon miltimèt dijital travay pa konvèti yon siyal elektrik nan yon valè dijital lizib, ak figi a montre pwosesis sa a etap pa etap.Mezi a premye pase nan konvètisè siyal la, ki kondisyone epi prepare opinyon an pou li ka trete san danje epi avèk presizyon.

Apre sa, siyal kondisyone a antre nan konvètisè analòg-a-dijital (ADC), kote li transfòme soti nan yon valè analòg nan done dijital.Lè sa a, enfòmasyon dijital sa a okipe pa kontwolè dijital la, ki fè kalkil, chenn mezi a, epi asire lekti a se ki estab ak egzak.

Apre pwosesis, valè final la voye nan ekspozisyon an, kote ka wè mezi a nan fòm nimerik klè.Gen kèk miltimèt dijital avanse kapab tou voye done yo trete nan yon òdinatè pou antre ak analiz.Sa a koule tout antye (soti nan konvètisè siyal nan ADC, nan kontwolè dijital, epi finalman nan ekspozisyon an) se egzakteman sa figi a reprezante.

Ki jan yo mezire vòltaj ak yon miltimèt dijital?

Mezire vòltaj se senp, men li mande pou anviwònman kòrèk ak plasman an sekirite:

1. Chwazi mòd nan: Chwazi DC vòltaj (V⎓) pou pil ak sistèm DC, oswa AC vòltaj (V∿) pou plòg ak aparèy AC.Sèvi ak yon seri pi wo pase vòltaj espere a si mèt ou a pa oto-cheng.

2. Konekte fil yo: Mete plon nwa a nan COM ak plon wouj la nan Jack V/Ω.Pa janm mezire vòltaj ak plon an nan yon Jack kouran.

3. Mete sond yo: Manyen pwofonde nwa a sou tè oswa pwen referans lan ak sond wouj la nan pwen kote yo mezire vòltaj la.

4. Li ekspozisyon an: Obsève valè vòltaj la, polarite, ak inite yo.Si "OL" parèt, chanje nan yon seri pi wo.

5. Dekonekte san danje: Retire sond wouj la an premye, ki te swiv pa sond nwa a.

Ki jan yo mezire aktyèl ak yon miltimèt dijital?

Mezire aktyèl la poze plis risk paske mèt la dwe mete an seri ak kous la:

1. Konnen limit mèt yo: Sèvi ak aktyèl Jack kòrèk (mA/µA oswa 10A).Evite depase evalyasyon sa yo.Gen kèk jak ki gen gwo kouran pa ka fusion.

2. Etenn pouvwa a: Toujou de-energize kous la anvan ou fè chanjman.Konsidere sèvi ak yon kontè kranpon pou mezi aktyèl ki pi an sekirite, ki pa gen kontak.

3. Insert mèt la nan seri: Kraze kous la nan pwen an mezi.Konekte mèt la pou kouran koule nan li, wouj mennen nan jack aktyèl ki apwopriye a, nwa nan COM.

4. Chwazi seri a: Chwazi AC oswa DC mòd aktyèl.Kòmanse ak ranje ki pi wo a pou evite surcharge.

5. Restore pouvwa ak mezi: Re-dinamize kous la epi li valè aktyèl la.Sispann imedyatman si ou wè lekti etranj oswa chofaj twòp.

6. Retounen kous la nan nòmal: pouvwa desann, retire mèt la, epi rekonekte fil elektrik la.

Erè komen lè w ap itilize yon miltimèt dijital

• Sèvi ak move Jack la: Mezire vòltaj ak sond la nan yon Jack aktyèl se youn nan fason ki pi rapid pou domaje yon DMM.

• Trete aktyèl tankou vòltaj: Mete sond sou yon sous kouran pandan w ap nan mòd aktyèl la kreye yon kous kout

• Inyore evalyasyon sekirite CAT: Sèvi ak yon kontè ki ba sou sistèm gwo enèji ogmante risk pou defo ak echèk.

• Sote mòd relatif: Bliye zewo mèt la ka lakòz rezilta twonpe pandan mezi presizyon

• Mezire rezistans sou yon kous vivan: Ou dwe mezire rezistans sou sikui de-energize sèlman

• Pòv kontak sond: Koneksyon ki lach oswa sal mennen nan lekti enstab oswa kòrèk

• Sipoze tout mèt yo egal: Se pa tout DMM ki ofri Vrè RMS oswa gwo presizyon nan nivo aktyèl ki ba.

• Neglijans fuzibl kònen: Yon fuzibl kònen ka lakòz mèt la montre zewo aktyèl, toujou ranplase ak fuse egzak espesifye.

Multimèt dijital vs miltimèt analòg

Karakteristik	Digital Miltimèt (DMM)	Analòg Miltimèt (AMM)
Ekspozisyon Kalite	Digital ekspozisyon nimerik	K ap deplase zegwi sou echèl
Lekti Presizyon	Trè egzat	Mwens egzat
Fasilite nan Lekti	Trè fasil pou débutan	Sansibl nan erè parallax
Antre Enpedans	Segondè; enpak sikwi minim	Pi ba; ka afekte lekti yo
Mezi Vitès	rapid, lekti ki estab	Pi dousman men montre tandans san pwoblèm
Mezire Range	Auto-ranje nan pifò modèl	Anjeneral ranje manyèl
Siplemantè Karakteristik	Kontinwite, kapasite, frekans, tès dyod, elatriye.	Limite karakteristik
Durability	Sansib nan gout	Plis rezistan
Batri Sèvi ak	Egzije batri	Souvan travay san pil (eksepte rezistans)
AC Presizyon	Se vre Modèl RMS briye	Mwens egzat pou fòm ond konplèks
Done Kenbe	Disponib	Non disponib
Sekirite Rating	CAT-rated pou sekirite modèn	Pi gran inite yo ka manke evalyasyon
Fluktiyasyon Ekspozisyon	Digital dènye etap yo	Lis mouvman zegwi

Konklizyon

Yon miltimèt dijital bay lekti egzat epi li itil pou anpil tès elektrik.Lè w konnen pati li yo ak fason li fonksyone, li pi fasil ak pi an sekirite pou itilize.Evite erè komen ede anpeche domaj ak rezilta kòrèk.Konprann diferans ki genyen ant miltimèt dijital ak analòg ede tou chwazi zouti ki bon pou travay la.
