Ki jan yo li kòd rezistans koulè?

Atik sa a eksplore pwosesis la atansyon nan lekti kòd rezistans, yon konpetans ki ranfòse presizyon nan konsepsyon sikwi, fasilite reparasyon ak antretyen, ak asire estanda-wo kalite.Koulè rezistans kodaj, yon sistèm lè l sèvi avèk Gwoup Mizik koulè yo montre valè rezisteur, se yon zouti ki gen anpil valè pou avantaj elektwonik ak amater.Pa kalkile koulè sa yo, ki kanpe pou nimewo, rle, tolerans, ak chanjman tanperati, moun ka asire w ke aparèy elektwonik travay byen, ki soti nan gadjèt senp nan machin konplèks.

Katalòg

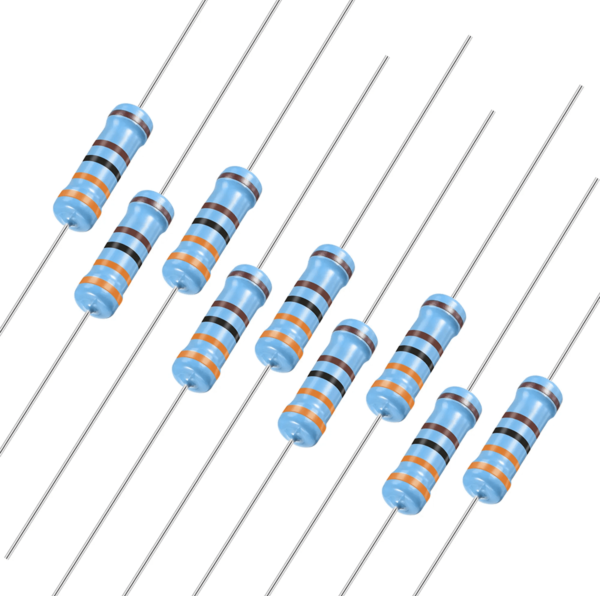

Figi 1: rezistans

Enpòtans nan lekti kòd rezistans

Sèvi ak rezistans yo mal ka fè sikwi a travay seryezman oswa menm lakòz domaj.Lè ou konnen ki jan yo li kòd sa yo asire rezistans yo kòrèk yo te itilize, kenbe sikwi a fonksyonèl ak an sekirite.

Pou elèv yo ak débutan, aprann li kòd rezistans se yon konpetans debaz yo.Li anseye Basics yo nan bilding sikwi ak ki jan valè eleman diferan afekte konpòtman sikwi, bay yon fondasyon fò nan elektwonik.

Idantifye Gwoup Mizik koulè yo

Figi 2: rezistans Gwoup Mizik koulè

Rezistans anjeneral gen kat oswa senk Gwoup Mizik ki gen koulè pal.Isit la ki sa Gwoup Mizik yo koulè diferan sou yon reziste vle di.

Premye de Gwoup Mizik: Gwoup Mizik sa yo montre nimewo prensipal yo nan valè rezisteur la.Chak koulè kanpe pou yon nimewo soti nan 0 a 9.

Twazyèm gwoup: gwoup sa a di ou konbyen zewo pou ajoute nan nimewo prensipal yo.

Katriyèm bann: gwoup sa a montre konbyen rezistans aktyèl la ka varye soti nan valè a deklare.

Senkyèm bann (si prezan): gwoup sa a ka vle di de bagay, tolerans rafine ak koyefisyan tanperati.

Valè yo nan Gwoup Mizik yo ki gen koulè pal

Nimewo prensipal (chif enpòtan)

Premye de oswa twa Gwoup Mizik yo se nimewo prensipal yo nan valè rezisteur la.Chak koulè kanpe pou yon nimewo:

Koulè	Valè
Nwa	0
Maron	1
Rouj	2
Zoranj	3
Jòn	4
Vèt	5
Ble	6
Vyolèt	7
Gri	8
Blan	9

Tablo 1: Koulè rezisteur ak valè

Miltiplikatè

Koulè	Valè
Nwa	× 1
Maron	× 10
Rouj	× 100
Zoranj	× 1,000
Jòn	× 10,000
Vèt	× 100,000
Ble	× 1,000,000
Lò	× 0.1
Ajan	× 0.01

Tablo 2: Koulè rezistans ak miltiplikatè valè

Tolerans

Koulè	Valè
Maron	± 1%
Rouj	± 2%
Vèt	± 0.5%
Ble	± 0.25%
Vyolèt	± 0.1%
Gri	± 0.05%
Lò	± 5%
Ajan	± 10%
Pa gen bann	± 20%

Tablo 3: Koulè rezisteur ak valè tolerans

Tab referans rapid

Koulè	Chif	Miltiplikatè	Tolerans
Nwa	0	1	N/a
Maron	1	10	± 1%
Rouj	2	100	± 2%
Zoranj	3	1,000	N/a
Jòn	4	10,000	N/a
Vèt	5	100,000	± 0.5%
Ble	6	1,000,000	± 0.25%
Vyolèt	7	N/a	± 0.1%
Gri	8	N/a	± 0.05%
Blan	9	N/a	N/a
Lò	N/a	0.1	± 5%
Ajan	N/a	0.01	± 10%

Tablo 4: Valè Gwoup Mizik ki gen koulè yo

Tablo kòd rezistans

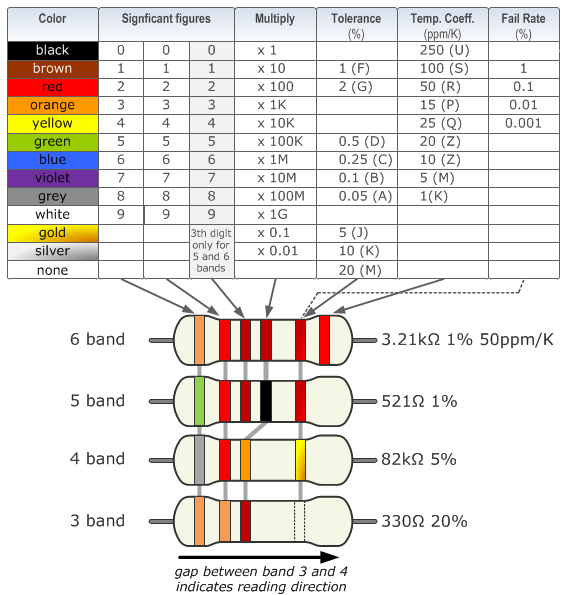

Figi 3: tablo kòd rezistans koulè

6-band rezistans kòd koulè

Kòd la koulè 6-band rezisteur se pi egzak pase pi senp 3-band la ak 4-band sistèm yo.Li itilize premye twa Gwoup Mizik yo pou chif enpòtan ak Gwoup Mizik ki rete yo pou miltiplikatè a, tolerans, ak koyefisyan tanperati.Isit la se yon gid fasil nan lekti sa yo kòd ak kalkile rezistans:

Gade koulè yo nan twa premye Gwoup Mizik epi sèvi ak yon tablo rezistans kòd koulè jwenn valè nimerik yo;

Tcheke koulè katriyèm bann pou jwenn miltiplikatè a, ki di ou konbyen zewo pou ajoute nan chif yo;

Ou ka kalkile rezistans lè l sèvi avèk fòmil sa a:

Rezistans (ω) = (1ye chif × 100 + 2nd chif × 10 + 3rd chif) × miltiplikatè

Senkyèm bann (tolerans): montre presizyon nan valè rezistans a, ki endike konbyen li ta ka varye soti nan valè a deklare;

Sizyèm bann (koyefisyan tanperati): montre konbyen rezistans a chanje ak tanperati a.

Ezanp

Se pou nou sèvi ak yon rezisteur 6-band ak sekans koulè sa yo: vèt, ble, nwa, zoranj, vyolèt, wouj.

Figi 4: Yon rezisteur 6-band

Koulè	1St Djaz	2nd Djaz	3ròb Djaz	4th Bann miltiplikatè	5th Tolerans bann	6th Band temp.Coeff.
Nwa	0	0	0	× 1	-	-
Maron	1	1	1	× 10	± 1%	100ppm/k
Rouj	2	2	2	× 100	± 2%	50ppm/k
Zoranj	3	3	3	× 1,000	-	15ppm/k
Jòn	4	4	4	× 10,000	-	25ppm/k
Vèt	5	5	5	× 100,000	± 0.5%	-
Ble	6	6	6	× 1,000,000	± 0.25%	10ppm/k
Vyolèt	7	7	7	× 10,000,000	± 0.10%	5ppm/k
Gri	8	8	8	× 100,000,000	± 0.05%	-
Blan	9	9	9	× 1g	-	-
Lò				× 0.1	± 5%	-
Ajan				× 0.01	± 10%	-

Chak koulè sou yon rezistans koresponn ak yon nimewo espesifik.Pou egzanp nou an, kite a konsidere Gwoup Mizik sa yo koulè:

Green: 5

Blue: 6

Nwa: 0

Orange (miltiplikatè): x1,000

Vyolèt (tolerans): ± 0.1%

Wouj (koyefisyan tanperati): 50 ppm/° C

Premye twa koulè yo reprezante chif enpòtan.Konbine chif sa yo pou fòme yon nimewo:

Vèt (5)

Ble (6)

Nwa (0)

Konbine sa yo, nou jwenn nimewo a 560.

Apre sa, aplike miltiplikatè a nan katriyèm gwoup la koulè.Nan ka sa a, Orange endike yon miltiplikatè nan 1,000.Miltipliye konbine chif yo siyifikatif (560) pa sa a miltiplikatè:

560 × 1,000 = 560,000

Se konsa, valè a rezistans se 560,000 om oswa 560 kΩ.

Tolerans endike konbyen rezistans aktyèl la ka varye soti nan valè nominal la.Gwoup la koulè senkyèm, Vyolèt, vle di yon tolerans nan ± 0.1%.Sa vle di rezistans aktyèl rezistans a ka varye pa ± 0.1% soti nan 560,000 om.

560,000 × 0.001 = 560

560,000 ± 560

Se konsa, rezistans a ka varye ant 559,440 Ω ak 560,560 Ω.

Gwoup la koulè sizyèm, wouj, reprezante koyefisyan tanperati a, ki se 50 ppm/° C.Sa vle di rezistans chanjman pa 50 pati pou chak milyon dola pou chak degre Sèlsiyis.

Isit la nan spesifikasyon an konplè pou rezisteur nou an:

• Rezistans: 560,000 ω (oswa 560 kΩ)

• Tolerans: ± 0.1%

• Koyefisyan tanperati: 50 ppm/° C

5-band rezistans kòd koulè

Ou ka fasilman dekode nenpòt ki reziste 5-band epi avèk presizyon detèmine valè rezistans li yo pa swiv etap sa yo:

Kòmanse nan gade nan twa premye Gwoup Mizik koulè yo sou rezisteur la.Gwoup sa yo reprezante chif enpòtan nan valè rezistans lan.Sèvi ak yon tablo kòd rezistans ki matche ak chak koulè nan nimewo korespondan li yo;

Jwenn koulè katriyèm gwoup la.Gwoup sa a endike miltiplikatè a, ki di ou konbyen zewo pou ajoute nan nimewo ki te fòme pa twa premye Gwoup Mizik yo.Nan lòt mo, li montre pouvwa a nan dis ou bezwen miltipliye pa;

Apre sa, sèvi ak fòmil sa a pou jwenn rezistans total la:

Rezistans (ω) = (1ye valè chif × 100 + 2nd valè chif × 10 + 3rd valè chif) × miltiplikatè

Sa a konbine valè yo soti nan twa premye Gwoup Mizik yo ak miltipliye yo pa valè katriyèm gwoup la a jwenn rezistans a nan ohms (ω);

Finalman, gade nan koulè a ​​nan gwoup la senkyèm.Gwoup sa a endike tolerans la, oswa ki jan egzat valè rezistans rezistans a se.Li di ou pousantaj la pa ki rezistans aktyèl la ka varye soti nan valè a kalkile.

Ezanp

Se pou nou sèvi ak yon rezistans 5-band ak sekans koulè sa yo: jòn, blan, blan, nwa, ak mawon.

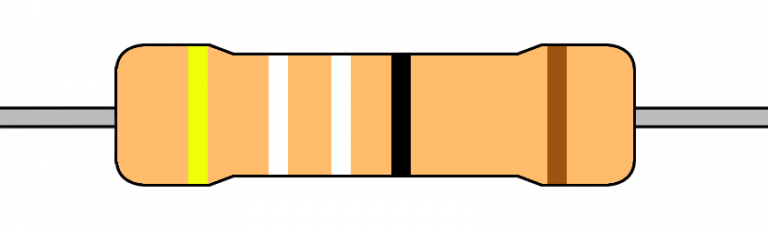

Figi 5: 5-band rezisteur

Koulè	1St Djaz	2nd Djaz	3ròb Djaz	4th Miltiplikatè bann	5th Tolerans bann
Nwa	0	0	0	× 1
Maron	1	1	1	× 10	± 1%
Rouj	2	2	2	× 100	± 2%
Zoranj	3	3	3	× 1,000
Jòn	4	4	4	× 10,000
Vèt	5	5	5	× 100,000	± 0.5%
Ble	6	6	6	× 1,000,000	± 0.25%
Vyolèt	7	7	7	× 10,000,000	± 0.10%
Gri	8	8	8	× 100,000,000	± 0.05%
Blan	9	9	9	× 1g
Lò				× 0.1	± 5%
Ajan				× 0.01	± 10%

Tablo 6: 5-band rezistans kòd koulè

Premyèman, idantifye valè kòd koulè yo pou chak bann.

Premye bann (jòn): 4

Dezyèm Band (Blan): 9

Twazyèm bann (blan): 9

Katriyèm bann (nwa): miltiplikatè nan 1 (depi nwa koresponn ak yon miltiplikatè nan 100)

Senkyèm bann (Brown): tolerans nan 1%.

Next, pran chif yo soti nan twa premye Gwoup Mizik yo ak konbine yo fòme yon nimewo.Nan ka sa a:

Jòn: 4

Blan: 9

Blan: 9

Sa ban nou nimewo 499 la.

Koulye a, miltipliye nimewo sa a pa valè ki endike nan katriyèm gwoup la.Isit la, katriyèm gwoup la se nwa, ki vle di yon miltiplikatè nan 1. Se konsa, kalkil la se:

Rezistans = 499 × 1 = 499Ω

Gwoup la senkyèm ban nou tolerans la, ki nan ka sa a se 1% (mawon).Pou jwenn ranje sa a, kalkile 1% nan 499 Ω:

1% nan 499Ω = 1/100 × 499 = 4.99Ω

Koulye a, detèmine ranje a posib pa ajoute ak soustraksyon valè sa a soti nan rezistans orijinal la:

Rezistans minimòm: 499 Ω - 4.99 Ω = 494.01 Ω

Rezistans maksimòm: 499 Ω + 4.99 ω = 503.99 ω

Se konsa, rezisteur a ka gen yon valè ant 494.01 Ω ak 503.99 Ω.

Kòd koulè rezistans bann

N ap kalkile rezistans total yon rezistans 4-bann se senp si ou swiv etap sa yo ki senp.

Kòmanse pa gade nan de premye Gwoup Mizik ki gen koulè sou rezisteur la.Chak koulè kanpe pou yon nimewo, ki ou ka jwenn sou yon tablo kòd rezistans koulè;

Apre ou fin gen nimewo sa yo, tcheke twazyèm gwoup la pou jwenn miltiplikatè a.Sa a di ou konbyen zewo pou ajoute nan de premye chif yo;

Sèvi ak fòmil sa a:

Rezistans (ω) = (1ye valè chif x 10 + 2nd valè chif) x miltiplikatè

Finalman, koulè a ​​nan katriyèm gwoup la montre nivo a tolerans, ki di ou konbyen rezistans aktyèl la ka varye soti nan valè a deklare.Metòd sa a ede ou kalkile rezistans total yon rezistans avèk presizyon.

Ezanp

Ann sèvi ak yon rezistans 4-band ak sekans koulè sa yo: jòn, vyolèt, mawon ak ajan

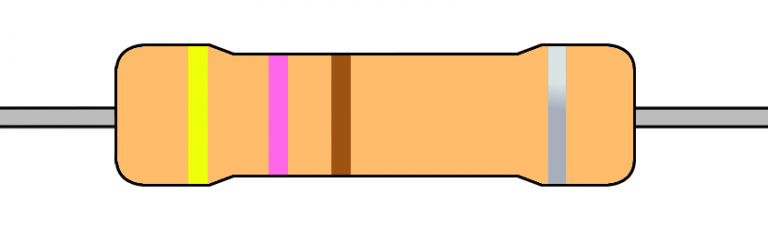

Figi 6: 4-band rezisteur

Koulè	1St Djaz	2nd Djaz	3ròb Miltiplikatè bann	4th Tolerans bann
Nwa	0	0	× 1
Maron	1	1	× 10	± 1%
Rouj	2	2	× 100	± 2%
Zoranj	3	3	× 1,000
Jòn	4	4	× 10,000
Vèt	5	5	× 100,000	± 0.5%
Ble	6	6	× 1,000,000	± 0.25%
Vyolèt	7	7	× 10,000,000	± 0.10%
Gri	8	8	× 100,000,000	± 0.05%
Blan	9	9	× 1g
Lò	-	-	× 0.1	± 5%
Ajan	-	-	× 0.01	± 10%

Tablo 7: 4-band rezistans kòd koulè

Premye de Gwoup Mizik koulè yo sou yon rezistans endike valè baz li yo.

Premye bann se jòn, ki egal 4. Dezyèm gwoup se vyolèt, ki egal 7.

Lè nou mete de nimewo sa yo ansanm, nou jwenn 47. Se konsa, valè baz nou an, se 47.

Koulye a, nou deplase sou gwoup la twazyèm, miltiplikatè a, ki di nou ki sa miltipliye valè baz nou an pa.Nan ka nou an:

Brown reprezante yon miltiplikatè nan 10.

Koulye a, nou miltipliye valè baz nou an nan 47 pa 10:

47 × 10 = 470

Se konsa, valè a rezistans nan rezistans nou an, se 470 om.

Finalman, nou gen katriyèm gwoup la, ki di nou sou tolerans la - ki jan anpil rezistans aktyèl la ka varye soti nan valè a espesifye.

Katriyèm gwoup la se ajan, ki reprezante yon tolerans 10%.

Sa vle di rezistans aktyèl la ka varye selon ± 10% nan valè nominal la.Pou jwenn ranje a tolerans, nou kalkile 10% nan 470 om:

470 × 0.10 = 47

Se konsa, rezistans aktyèl la ta ka osi ba ke:

470 - 47 = 423 om

Oswa kòm yon wo:

470 + 47 = 517 om

Nou te dekode valè rezistans nou an ak tolerans:

• Valè baz: 47

• Miltiplikatè: 10

• Rezistans: 470 om

• Tolerans: ± 10% (423 a 517 om)

Lekti erè ak konsèy pou fè pou evite yo

Move idantifikasyon nan koulè

Pòv ekleraj oswa varyasyon koulè sibtil ka lakòz misreading nan bann koulè rezisteur.Asire zòn travay ou a gen kalite siperyè ki ap dirije ekleraj oswa anpoul lajounen pou amelyore vizibilite koulè.Sèvi ak yon vè loup pou ti oswa byen espace Gwoup Mizik yo wè koulè pi klè epi avèk presizyon.

Lòd kòrèk nan lekti

Detèmine fen ki kòrèk la yo kòmanse li rezisteur a soti nan ka konfizyon.Kòmanse soti nan fen rezistans ki pi pre kwen an oswa bò opoze a gwoup la tolerans (anjeneral lò oswa ajan).Si pa gen okenn gwoup tolerans, kòmanse kote Gwoup Mizik yo pi peple.Apwòch sa a anpeche li sekans lan nan do, ki ka byen wo chanje valè a rezistans.

Konfizyon ant koulè menm jan an

Koulè ki sanble tankou wouj, zoranj, ak mawon oswa vèt ak ble ka fasil konfonn, espesyalman nan ekleraj pòv yo.Regilyèman pratike sekans nan kòd rezistans oswa kenbe yon tablo kòd koulè sou la men kòm yon referans.Zouti dijital, tankou apps mobil ki fèt pou lekti rezisteur, ka bay yon mekanis doub-tcheke asire presizyon ak konpanse pou misidentifications koulè komen.

Enpak avèg koulè

Moun ki gen defisyans vizyon koulè lite avèk presizyon li rezistans koulè-kode.Sèvi ak apps ki fèt ede moun ki gen koulè avèg pa ajiste pwodiksyon koulè pou pi bon diferansyasyon.Altènativman, sèvi ak zouti elektwonik tankou multimèt dirèkteman mezire valè rezistans, contournement bezwen an pou idantifikasyon koulè ak asire presizyon kèlkeswa pwoblèm vizyèl.

Konklizyon

Aprann sistèm nan kòd rezistans koulè se pi plis pase jis lè n ap kalkile konnen ki sa Gwoup Mizik yo ki gen koulè pal vle di.Li nan sou asire w ke sistèm elektwonik travay byen ak fiable nan anpil itilizasyon diferan.Eksplikasyon an detay ede moun konnen ki jan yo avèk presizyon jwenn valè rezistans nan dispozisyon diferan, tankou twa-band, kat-band, oswa sis-band sistèm yo.Li mete aksan sou enpòtans ki genyen nan yo te atansyon nan konsepsyon elektwonik ak reparasyon.Kòm teknoloji amelyore ak bezwen an pou presizyon ap grandi, ke yo te kapab byen vit ak kòrèkteman li kòd sa yo vin pi enpòtan.Konsèy pou evite erè komen, tankou misreading koulè oswa fè fas ak avèg koulè lè l sèvi avèk zouti dijital ak pi bon ekleraj, montre yon fason apwofondi nan manyen defi lavi reyèl nan travay elektwonik.Nan ti bout tan, sistèm nan kòd rezistans koulè montre ke ap resevwa Basics yo dwa mennen nan fè gwo travay menm nan travay konplèks, asire w ke aparèy pa sèlman satisfè men depase estanda pèfòmans ak fyab.

Kesyon yo poze souvan [FAQ]

1. Ki jan yo sonje kòd la koulè rezisteur?

Efektivman sonje kòd la koulè rezisteur, ou ka itilize fraz la mnemonik "BB Roy nan Grann Bretay te gen yon madanm trè bon."Chak lèt ​​kanpe pou yon koulè ki koresponn a yon chif soti nan 0 a 9:

Nwa = 0

Brown = 1

Wouj = 2

Zoranj = 3

Jòn = 4

Vèt = 5

Ble = 6

Vyolèt = 7

Gri = 8

Blan = 9

Sa a mnemonik ede ou sonje lòd la nan koulè yo ak valè ki asosye yo nimerik, ede nan idantifikasyon rezistans rapid.

2. Kijan ou rezoud yon koulè rezistans?

Pou detèmine valè rezistans ki soti nan Gwoup Mizik koulè yon rezistans, swiv etap sa yo:

Idantifye koulè chak bann (kat Gwoup Mizik sou rezistans komen).

Sèvi ak de premye koulè yo jwenn nimewo korespondan yo lè l sèvi avèk kòd la koulè.

Twazyèm gwoup la se miltiplikatè a, ki endike kantite zewo pou ajoute.

Katriyèm gwoup la (si prezan) endike tolerans la oswa presizyon nan rezisteur la.

Pou egzanp, si Gwoup Mizik yo wouj, vyolèt, ak zoranj, ou ta kalkile 2 (wouj), 7 (vyolèt), ki te swiv pa twa zewo (miltiplikatè zoranj), ki kapab lakòz yon 27000 om.

3. Ki sa ki kòd la koulè pou 220 ohm rezisteur a?

Kòd la koulè pou yon rezisteur 220-ohm se:

Wouj (2)

Wouj (2)

Brown (miltiplikatè nan 10)

Se poutèt sa, li se wouj-wouj-mawon, ki reprezante 22 ki te swiv pa yon zewo, egalize a 220 om.

4. Ki sa ki se yon rezistans zewo-ohm?

Yon rezistans zewo-ohm se yon kavalye itilize pou konekte tras sou yon tablo sikwi.Li parèt tankou nenpòt ki lòt rezisteur men li gen yon sèl bann nwa, ki vle di zewo rezistans.Fonksyon prensipal li se aji kòm yon kontneur oswa pon nan desen sikwi, sa ki pèmèt pou plis fleksib PCB kouman ak pi fasil asanble otomatik.

5. Kouman pou mwen konnen ki fen nan rezistans a yo kòmanse li soti nan?

Pou li kòrèkteman yon rezistans:

Gade pou yon bann lò oswa an ajan;Sa a se gwoup la tolerans epi yo ta dwe nan fen a dwat jan ou li koulè yo de goch a dwat.

Si tout Gwoup Mizik yo gen koulè (ki pa gen okenn bann metalik), kòmanse li soti nan fen a kote Gwoup Mizik yo ki pi pre ansanm.
