Nan fen ane 1950 yo ak kòmansman ane 1960 yo, te gen yon gwo chanjman nan fason koneksyon elektrik yo te fèt ak entwodiksyon konektè Molex yo.Nan premye, sa yo konektè yo te itilize pou aparèy kay, men yo byento te vin popilè nan anpil lòt jaden paske yo te serye ak fasil yo sèvi ak.Nouvo konsepsyon PIN-ak-priz la nan konektè Molex te fè koneksyon elektrik pi an sekirite ak plis ki estab, mete yon nouvo estanda nan endistri an.Atik sa a parèt nan ki jan konektè Molex yo te devlope, ki jan yo chanje endistri a, ak enpak ki dire lontan yo sou sistèm elektrik ak elektwonik.

Katalòg

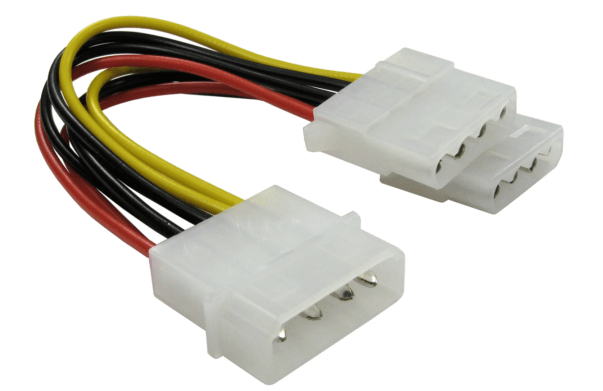

Figi 1: Molex Connector

Ki sa ki se yon Connector Molex?

Yon Connector Molex se yon kalite komen nan Connector elektrik yo itilize nan anpil aparèy elektwonik.Li gen yon konsepsyon PIN-ak-priz ki fè sèten fil rete konekte san danje epi fiable.Connector a gen kat pati prensipal: PIN la, priz la, lojman an Connector Nylon, ak zouti espesyal pou mete l 'ansanm ak pran li apa.Chak Connector lyen yon sèl fil nan yon lòt, kenbe yon koneksyon elektrik fò.

PIN la se yon moso metal ki vin tache nan yon fil lè l sèvi avèk yon zouti espesyal.Pwosesis sa a gen de etap enpòtan: yon sèl etap tache PIN la nan pati metal fil la, ak lòt etap la atake kouvèti ekstèn fil la.Sa a priz ede soulaje souch ak kenbe fil la byen ki konekte nan PIN la, menm si rale.

Apre ou fin atache PIN la nan fil la, se PIN la mete nan priz la, ki se yon pati nan yon pi gwo lojman Connector nilon.Lojman sa a òganize plizyè broch nan yon griy rektangilè nan sipò.Nimewo a nan sipò ka varye soti nan youn a plizyè santèn, tou depann de sa li a itilize pou.

Yon sezon prentan metal andedan PIN la kadna li nan lojman an Connector nilon, kanpe li soti nan tonbe soti ak kenbe koneksyon an ki estab sou tan.Pandan asanble a, asire w ke PIN la ak desen priz matche ak moute byen enpòtan anpil pou koneksyon serye.Si sa nesesè, ka yon zouti espesyal dwe itilize pou avanse pou pi PIN la ak fil nan yon priz diferan, sa ki pèmèt pou dispozitif fil elektrik fleksib.

Molex Connector configurability

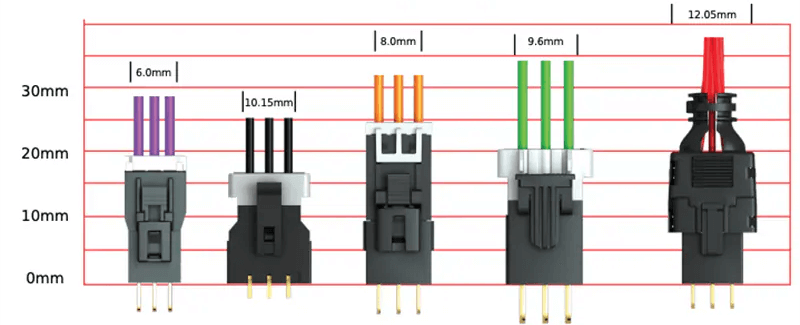

Figi 2: Molex Connector konfigirasyon ak mezi

Molex konektè chanje 20yèm syèk la ak konsepsyon fleksib ak serye yo.Kapasite yo dwe itilize nan plizyè fason byen vit te fè yo popilè nan endistri diferan, ki mennen ale nan itilize toupatou.Metòd la PIN-ak-priz bay koneksyon elektrik fò ak ki estab.

Sa a te konsepsyon rete itil sou ane yo ak enfliyanse lòt mizisyen.Pou egzanp, koneksyon TE, yon fwa li te ye tankou AMP, te kreye Connector a Mate-N-Lok, ki travay nan yon fason menm jan ak konektè Molex.Mate-N-Lok la tou sèvi ak yon sistèm PIN-ak-priz, ki montre ki jan konsepsyon orijinal Molex a ki gen fòm endistri an.

Molex konektè ak vèsyon yo rete popilè yo paske yo ka ajiste nan anfòm anpil itilizasyon.Yo ka pwepare pou nimewo diferan nan broch, espas, ak bezwen vòltaj.Fleksibilite sa a fè yo apwopriye pou yon pakèt sistèm elektwonik ak elektrik, ki soti nan gadjèt konsomatè senp nan machin endistriyèl konplèks.

Aliyman an egzat nan broch ak sipò diminye chans pou echèk koneksyon, pandan y ap materyèl fò asire yo dire yon bon bout tan ak reziste mete ak chire.Karakteristik sa yo te mennen nan itilize a kontinye ak kreyasyon konektè menm jan an pa lòt konpayi yo, fè konektè Molex yon pati de baz nan teknoloji Connector.

Kat-PIN Molex Connector

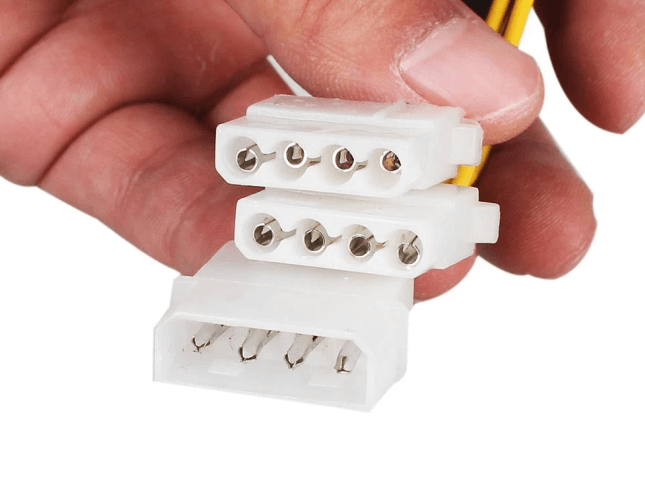

Figi 3: Kat-PIN Connector Molex

Kat-PIN Molex Connector a se yon pati komen itilize yon anpil pou bay pouvwa ak manyen opinyon/pwodiksyon travay nan aparèy elektwonik.Yon kalite byen li te ye se kat-PIN dwat konpayon-N-Lok Connector a soti nan koneksyon TE, ki se popilè paske li travay byen epi li se itilize souvan.

Yon lòt bon egzanp se 5569 seri a dwa-ang fil-a-tablo Connector.Connector sa a ka okipe jiska 13 amps nan aktyèl ak 16 AWG fil akòz espas 4.20mm PIN li yo, fè li apwopriye pou pi wo itilizasyon pouvwa.Seri a 5569 gen yon Layout resipyan 2x2, ki fè li pafè pou yo te sous la pouvwa prensipal sou ti tablo sikwi enprime (PCB).

Moso nan matche pou seri a 5569 se 5557 seri a kat-PIN Connector ploge.Sa a ploge sèvi ak broch crimp yo kenbe fil yo nan plas, ki fè li fasil teste ak mete ansanm sistèm konekte.Konsepsyon sa a bon pou kreye koneksyon pouvwa serye ak ki dire lontan nan diferan domèn.Lè l sèvi avèk sa yo konektè, enjenyè ka asire w ke pwojè elektwonik yo jwenn fiks ak efikas pouvwa.

Molex De-PIN Connector

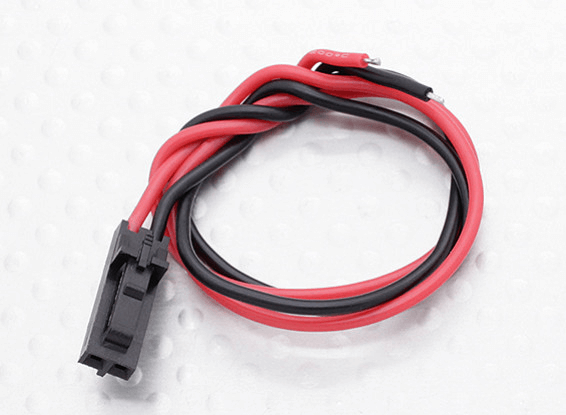

Figi 4: Molex de-PIN Connector

Molex mikwo-anfòm Connector a 3.0 se yon popilè de-pozisyon, 3mm ploge-tip Connector souvan itilize nan anpil aparèy elektwonik.Li fèt pou ti espas epi li bay koneksyon elektrik serye.

Pou pèfòmans ki pi bon, li rekòmande yo sèvi ak mikwo-anfòm 3.0 broch fi ak Connector sa a.Sa yo broch travay byen ak gwosè fil sòti nan 20 a 24 AWG.Lè broch yo crimp yo byen tache ak fil yo, yo asire yon koneksyon ki an sekirite ak ki estab, ki amelyore fyab la an jeneral nan sistèm lan.

Plòg la matche pou mikwo-anfòm ploge nan 3.0 soti nan fanmi an Molex 43020.Sa yo resipyan yo fèt yo dwe monte sou câbles epi mande pou broch crimp soti nan seri a Molex 43031.Sèvi ak konbinezon sa a asire yon anfòm pafè ak mikwo-anfòm ploge nan 3.0, bay yon koneksyon fò ak ki dire lontan.

Pou kenbe sistèm nan Connector Molex k ap travay kòrèkteman, li se itil yo ak anpil atansyon pè nimewo yo pati pou chak eleman, pa gen pwoblèm konbyen tèminal gen.Chak pati dwe matche kòrèkteman pou asire ke sistèm lan fonksyone byen.Tcheke fich yo pou chak pati se itil konfime appariement a dwa ak kenbe fyab la ak pèfòmans nan sistèm nan Connector tout antye.

Amp konpayon-n-lok 1-480424-0 Connector pouvwa

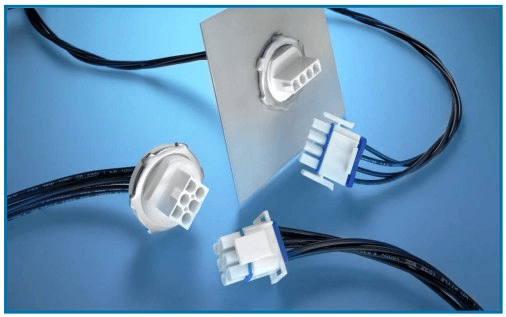

Figi 5: amp konpayon-n-lok 1-480424-0 Connector pouvwa

• Kalite: Connector pouvwa elektrik

• Manifakti: Amp

• Pwodiksyon te kòmanse: 1963

• Dimansyon: 21 mm (fi), 23 mm (gason) lajè;6 mm (fi), 8 mm (gason) wotè

• Pins: 4

• Espesifikasyon elektrik: Max.Voltage 12v, max.Kouran 11a/PIN (18AWG ak 30 ° C monte)

• konfigirasyon pinout:

PIN 1: jòn, +12V

PIN 2: nwa, tè

PIN 3: nwa, tè

PIN 4: Wouj, +5V

• Fil gwosè: Tipikman 18 AWG oswa 0.823 mm²

Istorik kontèks ak konsepsyon

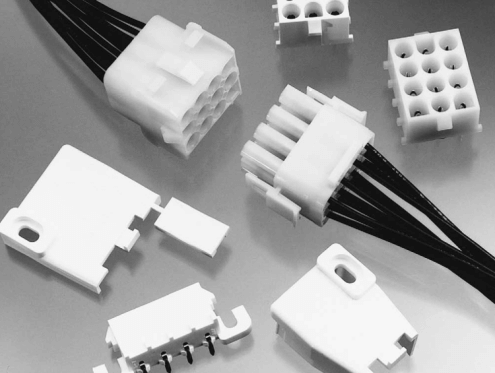

Figi 6: kontèks istorik ak konsepsyon de konektè Molex

Nan fen ane 1950 yo ak kòmansman ane 1960 yo, Molex chanje fason nou konekte aparèy elektrik pa kreye ak patante konektè yo premye PIN-ak-priz.Sa yo konektè yo te premye te fè pou aparèy kay, men yo byen vit te vin popilè nan anpil lòt jaden yo paske yo te serye ak travay byen.An 1963, yo te prezante yon lòt Connector ki te rele amp Mate-N-Lok la.Malgre ke li sanble menm jan ak konektè Molex, li pa ta ka itilize ak yo.Malgre diferans sa a, tou de kalite konektè te vin trè komen nan endistri a ap grandi òdinatè.Apre yon tan, non an "Molex Connector" te kòmanse ke yo te itilize pou tout kalite nilon ploge ak sipò, ki montre ki jan anpil konsepsyon orijinal Molex a enfliyanse endistri a an jeneral.

Itilizasyon ak adaptasyon

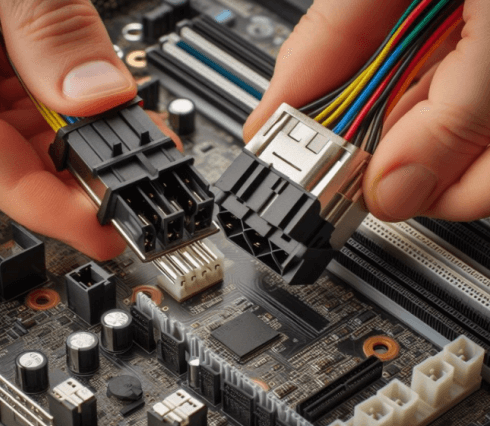

Figi 7: konektè Molex yo itilize nan pyès ki nan konpitè òdinatè

Konektè Molex yo te jwe yon gwo wòl nan alimante divès pati òdinatè tankou mèr, fanatik, kondui ki gen kapasite lage, CD/DVD kondui, kat videyo, ak pi gran kondui difisil. Youn nan konektè prensipal yo itilize nan òdinatè jodi a se mini-anfòm Jr Connector a, ki vini nan 20 oswa 24-PIN dispozisyon ak sèvi kòm Connector a pouvwa prensipal pou ATX mèr. Nan contrast, ki pi gran nan mèr itilize de konektè separe yo rele "P8" ak "P9," mete kòt a kòt yo bay diferan tension ak siyal.

Pwodwi pou pouvwa ATX modèn te chanje anpil, ajoute nouvo karakteristik ki kite mèr la jere pouvwa pi byen.Men sa yo enkli reveye-sou-LAN, ki pèmèt yon òdinatè yo dwe vire sou oswa leve soti nan mòd dòmi adistans atravè yon koneksyon rezo, ak alam pwograme ki ka vire sistèm lan sou nan fwa seri.Mizajou sa yo te fè sistèm òdinatè pi efikas ak pi fasil yo kontwole, ki mennen ale nan pi bon jesyon pouvwa ak pèfòmans an jeneral.

Anplis de sa, entwodiksyon de kondui ki gen kapasite SATA make yon mouvman nan direksyon pou sistèm koneksyon plis avanse, okòmansman devlope pa konpayi tankou Molex.SATA konektè yo te lajman ranplase pi gran konektè yo Molex pou kondui ki gen kapasite, ofri pi vit pousantaj transfè done ak pi bon fyab. Pou kenbe moute ak dispozitif pyès ki nan konpitè modèn, cartes ki disponib ki konvèti konektè Molex nan estanda plus, tankou PCIe Power Connectors. Sa a asire ke pi gran founiti pou pouvwa ka toujou itilize ak eleman jodi a, asire w ke ki pi gran ak plus teknoloji ka travay ansanm san pwoblèm.

Konklizyon

Molex konektè te gen yon enpak ki dire lontan sou mond lan nan koneksyon elektrik.Konsepsyon serye PIN-ak-priz yo te vin yon modèl pou anpil lòt sistèm Connector, ki gen ladan byen li te ye amp konpayon-N-Lok la.Pandan ane yo, konektè Molex yo te itilize sou pouvwa nan yon pakèt domèn aparèy, ki soti nan aparèy kay bonè nan sistèm òdinatè modèn.Kapasite yo nan adapte, rezistans yo, ak fasilite yo nan itilize yo te kenbe yo ki enpòtan nan yon mond toujou ap chanje teknolojik.Kòm yon pati de baz nan anpil sistèm elektwonik ak elektrik, konektè Molex montre ki jan yon solisyon ki byen fèt ka sipòte pwogrè teknolojik pou plizyè ane.

Kesyon yo poze souvan [FAQ]

1. Ki sa ki pi komen Connector a Molex?

Connector Molex ki pi komen an se Connector a pouvwa kat-PIN yo te jwenn nan founiti pou pouvwa òdinatè.Li konekte pi gran kondui difisil, CD/DVD kondui, ak lòt pati òdinatè entèn yo.Connector sa a gen de fil tè nwa, yon sèl fil jòn pou +12V, ak yon sèl fil wouj pou +5V, fè li versatile pou aparèy divès nan yon òdinatè.Malgre deplase nan SATA ak lòt konektè nan sistèm modèn, Molex a kat-PIN rete komen nan pi gran sistèm paske nan fyab li yo.

2. Èske yon Connector Molex san danje?

Yon Connector Molex san danje lè yo itilize byen.Konsepsyon li yo asire byen broch broch ak yon lojman nilon dirab, ki bay bon izolasyon ak diminye risk pou yo kontak aksidan ak fil ap viv la.Konsepsyon nan PIN-ak-priz asire yon koneksyon fèm ki reziste Vibration ak mouvman, ki se enpòtan nan anviwònman ki gen estrès fizik.Bon itilizasyon gen ladan yo pa twò chaje konektè yo pi lwen pase kapasite rated yo nan kenbe sekirite.

3. Èske Molex yon bon Connector?

Molex konektè yo se konektè bon paske yo se difisil, fasil yo sèvi ak, ak travay fiable.Mekanis nan PIN-ak-priz asire koneksyon elektrik fò ak ki estab, ki se nesesè pou pouvwa ki konsistan ak transmisyon siyal.Te fè soti nan materyèl-wo kalite yo, yo reziste mete ak chire, asire yo dire yon bon bout tan.Konsepsyon an pèmèt pou asanble fasil ak demonte, fè yo gwo pou konekte ak dekonekte pati jan sa nesesè.Sa a adaptabilite te fè konektè Molex yon chwa popilè nan anpil itilizasyon, ki gen ladan machin, faktori, ak elektwonik nan kay la.

4. Èske moun toujou itilize Molex?

Moun ki toujou sèvi ak konektè Molex, patikilyèman nan pi gran sistèm òdinatè ak divès kalite aplikasyon pou endistriyèl.Malgre ke òdinatè modèn yo te sitou chanje SATA ak lòt konektè pi efikas, anpil sistèm ki pi gran ak pi gran pyès ki nan konpitè toujou konte sou tradisyonèl kat-PIN konektè yo Molex.Yo tou souvan itilize nan koutim-bati PC yo ak kèk dispozisyon ekipman pou pouvwa kote plizyè sous pouvwa yo bezwen.Nan anviwònman endistriyèl, konektè Molex yo valè pou fyab yo ak fasilite nan antretyen.

5. Konbyen pouvwa Molex ka delivre?

Konektè Molex ka delivre jiska 11 amp pou chak PIN lè l sèvi avèk 18 AWG fil, ki bay bon pouvwa pou anpil aparèy elektwonik.Estanda kat-PIN Molex Connector a, ak li yo +12V ak +5V liy pouvwa, ka bay ase pouvwa pou divès pati òdinatè entèn tankou kondui difisil ak CD/DVD kondui.Konstriksyon fò ak koneksyon an sekirite asire livrezon pouvwa ki estab ak serye, minimize risk pou yo pwoblèm pouvwa ki ta ka domaje pati sansib elektwonik.Kapasite pouvwa sa a fè konektè Molex apwopriye pou yon pakèt itilizasyon.
