MOSFET vs IGBT

Nan mond lan nan pouvwa elektwonik, davwa aparèy la semi -conducteurs dwa trè enpòtan pou amelyore pèfòmans lan, efikasite, ak disponiblite nan sistèm elektwonik.De opsyon popilè yo se Silisyòm izole Gate Bipolè Transistors (SI IGBTs) ak Silisyòm carbure metal-oksid-semi-conducteurs jaden-efè tranzistò (Sic MOSFETs).Chak nan aparèy sa yo gen karakteristik inik ak benefis, fè yo apwopriye pou itilizasyon diferan.Atik sa a pral eksplike diferans prensipal ki genyen ant Si IGBTs ak SiC MOSFETs, diskite sou karakteristik yo, avantaj, enkonvenyans, ak ki jan yo afekte teknoloji varyateur, espesyalman nan sistèm kondwi motè.Pa konprann diferans sa yo, enjenyè ak konsèpteur ka pran pi bon desizyon pou amelyore pwojè elektwonik pouvwa yo.

Katalòg

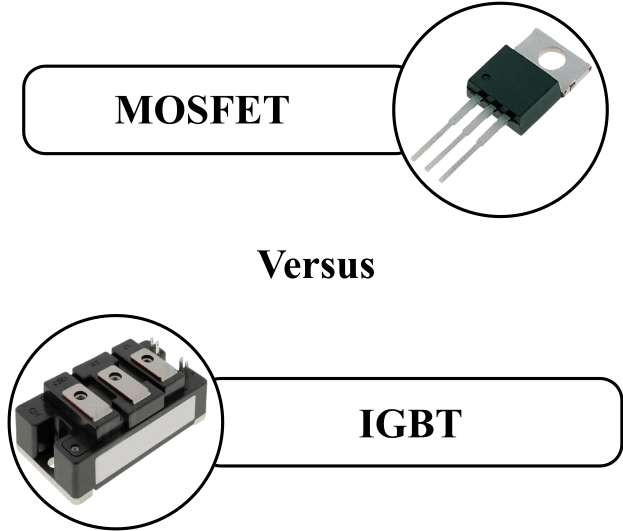

Figi 1: MOSFET vs IGBT

Konprann Si IGBTS ak Sic MOSFETS

Sic Mosfets

Silisyòm carbure metal-oksid-semi-conducteurs jaden-efè tranzistò (sik MOSFETs) travay pa kontwole vòltaj la aplike nan tèminal pòtay yo.Youn nan benefis prensipal yo nan SiC MOSFETs se rezistans fò yo nan tèmik ki sove kite, yon kondisyon kote yon ogmantasyon nan tanperati a mennen nan plis tanperati ogmante, potansyèlman sa ki lakòz echèk aparèy.Rezistans sa a se lajman akòz konduktiviti nan chalè pi bon nan carbure Silisyòm (sik) konpare ak silikon regilye.Konduktivite nan chalè segondè nan SiC asire dissipation chalè efikas nan nivo aparèy la, kenbe tanperati ki estab opere menm anba kondisyon pouvwa segondè.

Kapasite sa a nan jere chalè trè enpòtan nan anviwònman ki gen tanperati ki wo, tankou sa yo ki te jwenn nan machin ak anviwònman endistriyèl.Nan sitiyasyon sa yo, fyabilite a ak efikasite nan pati elektwonik yo trè enpòtan, ak SiC MOSFETs bay yon solisyon fò.Kapasite yo nan kenbe pèfòmans ak anpeche surchof anba kondisyon difisil fè yo trè dezirab pou elektwonik pouvwa, kote jere chalè se yon enkyetid gwo.

Si IGBTS

Silisyòm-izole-pòtay bipolè tranzistò (SI IGBTs) yo se aparèy semi-conducteurs kontwole pa aktyèl, ki travay pa aplike yon aktyèl nan tèminal la pòtay.Tranzistò sa yo souvan itilize nan aplikasyon ki konvèti dirèk aktyèl (DC) nan altène aktyèl (AC), espesyalman nan kondwi motè.Atraksyon nan SI IGBTs se kapasite yo nan okipe kouran segondè efektivman.Yo ofri tou vit vitès oblije chanje, ki se trè enpòtan pou aplikasyon pou bezwen rapid ak egzak kontwòl pouvwa.

Konsènan karakteristik elektrik, SI IGBT gen yon Rating vòltaj segondè, sa ki pèmèt yo opere san danje anba kondisyon vòltaj segondè.Yo menm tou yo gen yon gout vòltaj ki ba atravè aparèy la lè fè aktyèl, ki mennen nan pi ba pèt pouvwa ak pi bon efikasite.Anplis, SI IGBT gen pèt konduktans ki ba, sa vle di yo itilize mwens pouvwa lè tranzistò a se nan 'sou' eta a, amelyore pèfòmans an jeneral nan sistèm lan.

Kalite sa yo fè SI IGBT espesyalman apwopriye pou aplikasyon pou kondwi motè-wo pouvwa, tankou sa yo ki nan sistèm manifakti.Pèfòmans fò yo nan anviwònman sa yo difisil se akòz kapasite yo nan chanje kouran gwo ak tension efektivman, fè yo yon chwa abòdab ak serye pou kontwole motè segondè-pouvwa.

Inverters ak enpak yo sou sistèm kondwi motè

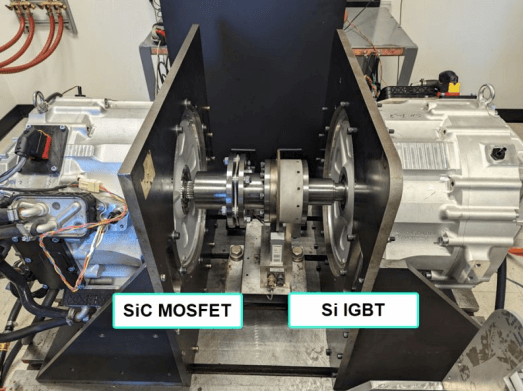

Figi 2: Inverters ak enpak yo sou sistèm kondwi motè

Nan aplikasyon pou kondwi motè, inverseur jwe yon gwo pati nan chanje dirèk aktyèl (DC) soti nan sistèm batri nan altène aktyèl (AC), ki motè elektrik bezwen kouri.Chanjman sa a trè nesesè pou machin elektrik, kote gwo pake batri bay pouvwa DC ki nesesè.Inverters okipe anpil pati enpòtan nan pèfòmans motè, ki gen ladan vitès, koupl, pouvwa, ak efikasite.Yo menm tou yo ede ak rejenerasyon frenaj, ki se yon karakteristik ki kaptire enèji pandan frenaj ak voye l 'tounen nan batri a, fè tout sistèm lan plis enèji-efikas.

Kalite varyateur yo te itilize anpil afekte kijan sistèm kondwi motè a ap travay.Istorikman, de kalite inverseur yo te lajman itilize: Silisyòm izole pòtay bipolè transistors (SI IGBTs) ak Silisyòm carbure metal-oksid-semi-conducteurs jaden-efè tranzistò (Sic MOSFETs).

Si IGBT yo te chwa estanda a paske yo serye ak pwosesis manifakti yo pou yo byen etabli.Sepandan, Sic MOSFET yo ap vin pi popilè paske yo fè pi byen.Sic MOSFETs gen pi ba pèt oblije chanje, pi bon konduktiviti chalè, epi yo ka travay nan pi wo frekans ak tanperati konpare ak SI IGBTs.Avantaj sa yo mennen nan pi bon efikasite, mwens bezwen pou refwadisman, ak kapasite nan konsepsyon pi piti ak pi lejè sistèm kondwi motè.

Nan premye, gwo pwi de SiC MOSFETs limite itilizasyon yo nan-wo fen oswa aplikasyon espesyal.Sepandan, amelyorasyon nan teknoloji manifakti ak pwodiksyon an mas te redwi anpil pri a nan aparèy SiC, fè yo yon opsyon pratik ak atire pou yon seri pi laj nan aplikasyon pou kondwi motè.Sa a rediksyon pri, ansanm ak benefis pèfòmans yo, te mennen nan plis itilize nan MOSFETs SiC nan endistri divès kalite, ki gen ladan otomobil, automatisation endistriyèl, ak sektè enèji renouvlab.

Avantaj ak Dezavantaj nan Si IGBTS ak SiC MOSFETS

Si IGBTs (Silisyòm izole Gate Bipolè Transistors)

Silisyòm izole pòtay tranzistò bipolè (SI IGBTs) yo lajman ki itilize nan aplikasyon pou gwo pouvwa akòz karakteristik fò pèfòmans yo.Isit la se yon gade detaye sou avantaj yo ak dezavantaj:

• Avantaj SI IGBTS

Manch gwo kouran byen: SI IGBT yo trè bon nan jere gwo kouran avèk efikasite.Sa fè yo yon bon chwa pou aplikasyon ki bezwen okipe charj gwo pouvwa, tankou machin endistriyèl ak machin elektrik.

Vit oblije chanje vitès: SI IGBTs ka chanje sou yo ak sou byen vit, ki amelyore pèfòmans yo nan sistèm ki bezwen chanjman rapid nan koule aktyèl la.Sa a kapasite rapid oblije chanje se itil pou aplikasyon pou ki mande pou chanjman rapid, ki mennen ale nan pi bon reyaksyon ak pèfòmans.

Pri ki ba: Pwosesis pwodiksyon an pou SI IGBTs se ki gen matirite ak byen etabli, sa ki lakòz pi ba depans pwodiksyon an.Avantaj pri sa a fè SI IGBTS yon chwa bidjè-zanmitay pou anpil aplikasyon pou gwo pouvwa, kenbe depans sistèm jeneral desann.

Ka okipe tension segondè: SI IGBTs ka kenbe tèt ak tension segondè, fè yo apwopriye pou aplikasyon pou ki opere nan nivo vòltaj segondè.Kapasite sa a se patikilyèman itil nan transmisyon pouvwa ak sistèm distribisyon kote segondè andirans vòltaj ki nesesè.

Pèt enèji ki ba: SI IGBTs gen minimòm gout vòltaj ak pèt konduktans lè fè aktyèl la.Efikasite sa a tradui nan pèt enèji redwi ak amelyore pèfòmans sistèm jeneral, ki se bon pou kenbe gwo efikasite nan aplikasyon pou pouvwa-sansib.

• Dezavantaj nan Si IGBTs

Tendans surchof: Nan aplikasyon pou gwo pouvwa, tankou sa yo ki nan machin elektrik oswa sistèm endistriyèl, SI IGBTs ka chofe.Sa a surchof ka mennen nan tèmik ki sove kite, yon kondisyon kote k ap monte tanperati ki lakòz plis ogmantasyon nan tanperati a, ki kapab mennen nan echèk aparèy.Risk sa a nan pwoblèm tèmik poze yon enkyetid fyab nan gwo-pouvwa sitiyasyon.

Pi dousman vire-off fwa: Konpare ak kèk plus aparèy semi -conducteurs, SI IGBT pran plis tan yo fèmen.Sa a pi dousman vire-off ka limite efikasite yo nan aplikasyon pou ki bezwen trè vit oblije chanje, tankou gwo-frekans inverseurs oswa avanse sistèm kontwòl motè.Pi dousman tan an vire-off ka mennen nan ogmante pèt oblije chanje ak redwi efikasite jeneral nan aplikasyon sa yo.

Sic MOSFETS (Silisyòm carbure metal-oksid-semi-conducteurs jaden-efè tranzistò)

Nan aplikasyon pou kondwi motè, chwazi ant Silisyòm izole Gate Bipolè tranzistò (SI IGBTs) ak Silisyòm carbure metal-oksid-semi-conducteurs jaden-efè transistors (Sic MOSFETs) anpil afekte pèfòmans sistèm lan ak efikasite.Konprann avantaj yo ak dezavantaj yo nan MOSFET SIC ede eksplike poukisa yo ap vin yon chwa popilè nan anpil aplikasyon pou pèfòmans-wo malgre kèk defi.

• Avantaj nan Sic Mosfets

Pi wo efikasite: Sic MOSFET yo gen pi ba kondiksyon ak pèt oblije chanje konpare ak IGBTS SI.Sa a efikasite amelyore diminye konsomasyon enèji ak ranfòse pèfòmans an jeneral nan sistèm nan kondwi motè.Pèt pi ba vle di mwens enèji se gaspiye kòm chalè, ki mennen ale nan pi efikas itilize pouvwa.

Pi bon jesyon chalè: Silisyòm carbure fè chalè pi bon pase Silisyòm.Sa a pèmèt SiC MOSFETs yo okipe chalè pi efikasman, kenbe pèfòmans yo ak disponiblite menm anba gwo pouvwa kondisyon yo.Pi bon jesyon chalè diminye bezwen an pou sistèm refwadisman vaste, fè konsepsyon pi senp ak koupe depans yo.

Pi vit oblije chanje: Sic MOSFETs ka opere nan pi wo frekans oblije chanje pase SI IGBTs.Pi vit oblije chanje pèmèt pou plis kontwòl egzak nan motè a epi yo ka amelyore pèfòmans nan aplikasyon pou bezwen rapid oblije chanje.Sa a se itil espesyalman nan kondui machin elektrik ak kontwòl motè endistriyèl, kote efikasite ak fwa repons rapid yo trè enpòtan.

Pi wo manyen vòltaj: Sic MOSFETs ka jere pi wo tension pase SI IGBTs, fè yo apwopriye pou aplikasyon pou segondè-vòltaj.Sa a tolerans vòltaj ki pi wo se itil nan interfaces kadriyaj pouvwa ak gwo-pouvwa kondui endistriyèl, kote se fò manyen vòltaj ki nesesè.

Pi piti gwosè: Akòz pi bon efikasite yo ak pwopriyete chalè, sic MOSFETs ka fè pi piti pase tokay Silisyòm yo.Rediksyon gwosè sa a bon pou kreye plis sistèm kontra enfòmèl ant ak lejè, ki se patikilyèman enpòtan nan aplikasyon pou tankou machin elektrik, kote ekonomize espas ak pwa trè enpòtan.

• Dezavantaj nan Sic Mosfets

Pi wo pri: Fè Sic MOSFETs se pi konplèks ak chè pase fè Si IGBTs.Pri pwodiksyon sa a pi wo mennen nan yon pri acha ki pi wo, ki kapab yon baryè, espesyalman nan aplikasyon pou pri-sansib.Sepandan, kòm manifakti amelyore ak pi gwo kantite yo pwodwi, depans sa yo yo piti piti diminye.

Itilizasyon mache limite: Kòm yon teknoloji plus, Sic MOSFETs pa gen ankò yo te adopte kòm lajman kòm si IGBTs.Sa a itilize limite ka rezilta nan mwens eleman ki disponib ak mwens sipò, fè li pi difisil pou enjenyè yo jwenn pati epi pou yo jwenn èd teknik.Apre yon tan, kòm teknoloji sik vin pi komen, se limit sa a espere diminye.

Bezwen kondwi konplèks: Sic MOSFETs souvan bezwen plis avanse sikwi kondwi konpare ak IGBTS SI.Konpleksite a nan sikwi sa a kondwi ka konplike konsepsyon an sistèm an jeneral epi pètèt ogmante depans devlopman yo.Enjenyè yo dwe ak anpil atansyon konsepsyon ak aplike sikwi sa yo konplètman benefisye de teknoloji SiC.

Amelyore teknoloji varyateur ak sic MOSFETS

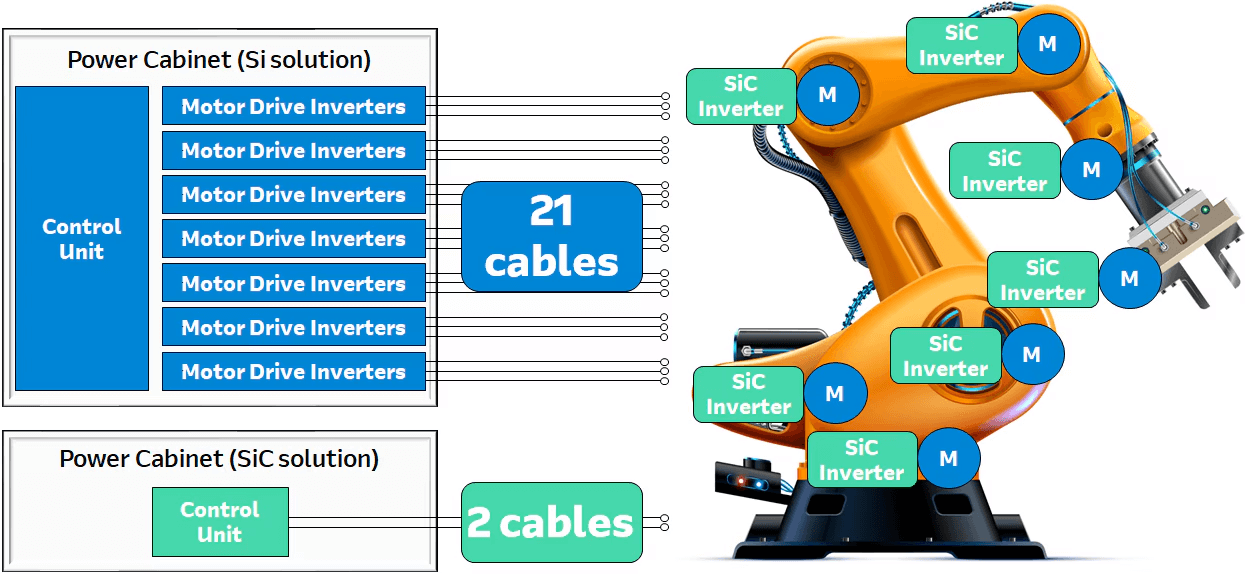

Figi 3: Konparezon nan Kabinè pouvwa SI Solisyon vs SIC Solisyon pou Motè Drive Inverters

Silisyòm carbure MOSFETs (sic MOSFETs) te anpil amelyore teknoloji varyateur nan sistèm kondwi motè, ofri anpil benefis sou Silisyòm izole pòtay bipolè transistors (SI IGBTs).Sic MOSFETs ka travay nan pi wo vitès oblije chanje akòz pi ba pèt oblije chanje yo, sa ki pèmèt pou kontwòl pi egzat nan vitès motè ak koupl.Yo menm tou yo okipe chalè pi byen, ki vle di yo debarase m de chalè pi efikasman epi redwi bezwen an pou sistèm refwadisman gwo.Sa a kondwi a pi piti ak pi lejè desen varyateur, ki se espesyalman bon pou machin elektrik.

Sic MOSFETs kapab tou travay nan pi wo tanperati, ogmante fyab la ak validite nan sistèm kondwi motè nan kondisyon difisil.Pandan ke SI IGBTs ka toujou itilize nan aplikasyon pou pi bon mache oswa kote gwo vitès oblije chanje ak jesyon chalè yo mwens nan yon enkyetid, efikasite a, pi bon manyen chalè, ak pi wo pèfòmans nan SiC MOSFETs fè yo pafè pou pèfòmans-wo ak aplikasyon pou kondwi motè,ki gen ladan machin elektrik ak automatisation endistriyèl.

Diferans prensipal ant IGBTs ak MOSFETs

Paramèt	IGBT	Mosfet
Ranje vòltaj	600V a 6500V (aplikasyon komen segondè vòltaj)	20V a 1000V (komen ki ba ak mwayen aplikasyon pou vòltaj)
Aplikasyon tipik	Segondè vòltaj, gwo aplikasyon aktyèl, eg, pouvwa kadriyaj, endistriyèl motè, ak inverseurs	Ba a mwayen aplikasyon pou vòltaj, eg, founiti pou pouvwa, odyo anplifikatè, ak contrôleur motè
Sou-eta gout vòltaj (VCHI ou VD)	Pi wo gout vòltaj, tipikman 2V 4V	Pi ba gout vòltaj, tipikman 0.1V a 1V
Oblije chanje vitès	Pi dousman vitès oblije chanje (plis apwopriye pou pi ba frekans aplikasyon)	Pi vit vitès oblije chanje (plis apwopriye pou aplikasyon pou frekans segondè)
Pèt kondiksyon	Pi wo akòz nati bipolè ak pi wo gout vòltaj	Pi ba akòz nati unipolè ak pi ba gout vòltaj
Oblije chanje pèt	Pi wo akòz pi dousman vitès oblije chanje	Pi ba akòz pi vit vitès oblije chanje
Estabilite tèmik	Pi bon pèfòmans tèmik nan pi wo nivo pouvwa	Pèfòmans limite tèmik konpare ak IGBTS
Kontwole konpleksite	Pi fasil kondisyon kondwi pòtay, tipikman vòltaj-kontwole	Mande pou sikwi kondwi pòtay pi konplèks, tipikman Kouran-kontwole
Rezistans	Jeneralman pi bon kout-sikwi reziste kapasite	Tipikman pi ba kout-sikwi kenbe tèt ak kapasite
Koute	Jeneralman pi wo pou evalyasyon vòltaj ekivalan	Jeneralman pi ba pou evalyasyon vòltaj ekivalan

Kalite aparèy

Figi 4: Kalite aparèy - MOSFET ak IGBT Senbòl Konparezon

IGBTs (izole transistors bipolè pòtay) se yon melanj de MOSFETs (metal-oksid-semi-conducteurs jaden-efè tranzistò) ak tranzistò bipolè.Yo gen yon pòtay vòltaj-kontwole tankou MOSFETs, ki fè oblije chanje fasil.Yo menm tou yo gen bipolè-tankou aktyèl-pote kapasite, sa ki pèmèt yo okipe nivo pouvwa segondè.MOSFET, nan kontras, se sèlman vòltaj-kontwole tranzistò.Se koule nan aktyèl ant sous yo ak tèminal drenaj kontwole pa vòltaj la aplike nan pòtay lavil la.

Rating vòltaj

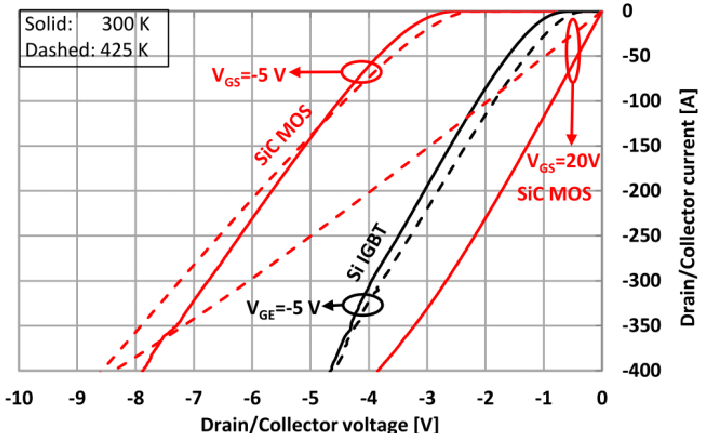

Figi 5: drenaj/pèseptè vòltaj vs.Kouran pou MOSFET ak IGBT

Pou Rating vòltaj, IGBT yo pi bon pou wo-vòltaj itilizasyon, sòti nan dè santèn ak dè milye de vòlt.Sa fè yo apwopriye pou aplikasyon pou gwo pouvwa tankou kondui motè ak inverseurs pouvwa.MOSFET yo anjeneral yo itilize nan pi ba ak mwayen aplikasyon pou vòltaj, sòti nan dè dizèn a dè santèn de vòlt yo, ki se komen nan sikwi elektwonik oblije chanje ak regilatè vòltaj.

Manyen aktyèl

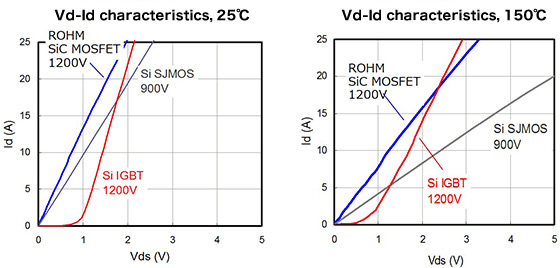

Figi 6: VD-ID karakteristik nan 25 ° C ak 150 ° C pou MOSFET ak IGBT

An tèm de manyen aktyèl, IGBT yo se gwo pou aplikasyon pou segondè aktyèl paske nan bipolè kapasite aktyèl-pote yo.Sa fè yo itil nan anviwònman wo-pouvwa.MOSFETs, sepandan, yo tipikman itilize pou pi ba a modere aplikasyon pou aktyèl, kote segondè efikasite ak vit oblije chanje yo bezwen.

Oblije chanje vitès

Vitès oblije chanje se yon lòt gwo diferans.IGBTS switch pi dousman pase MOSFETs, ki se amann pou aplikasyon pou kote vit oblije chanje pa nesesè.Nan lòt men an, MOSFET yo te fè pou itilize-wo frekans, ofri pi vit vitès oblije chanje.Sa fè yo apwopriye pou aplikasyon pou tankou founiti pou pouvwa ak convertisseurs ki bezwen rapid ak efikas oblije chanje.

Efisyans

Efikasite varye ant IGBTs ak MOSFET ki baze sou vòltaj ak nivo aktyèl yo.IGBTs gen pi ba pèt kondiksyon nan tension segondè ak kouran, fè yo pi efikas nan aplikasyon pou wo-pouvwa.MOSFET, sepandan, yo pi efikas nan tension ki ba ak kouran akòz ba yo sou-rezistans ak kapasite oblije chanje vit.

Aplikasyon

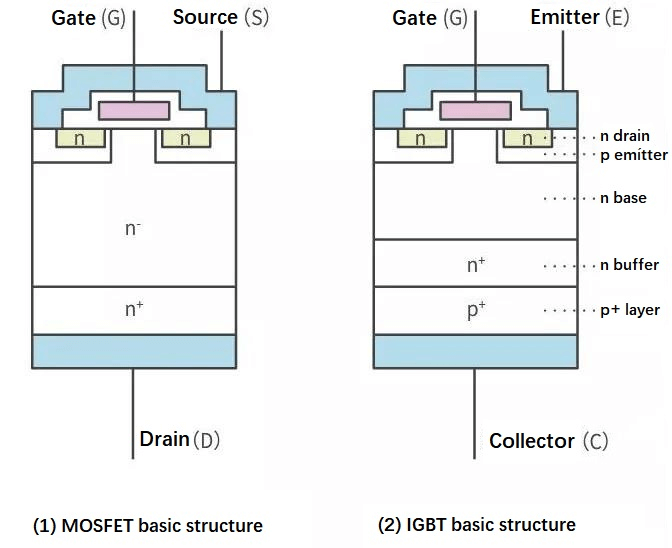

Figi 7: MOSFET estrikti debaz vs.IGBT estrikti de baz yo

Itilizasyon aparèy sa yo reflete fòs yo.IGBT yo souvan itilize nan sitiyasyon ki gen anpil pouvwa tankou kondwi motè, inverseurs pouvwa, ak sistèm chofaj endiksyon akòz kapasite yo nan okipe vòltaj segondè ak aktyèl.MOSFET yo pi bon pou aplikasyon ki priyorite rapid oblije chanje ak efikasite nan pi ba nivo pouvwa, tankou sikwi elektwonik oblije chanje ak regilatè vòltaj.

Kondisyon pou kondwi pòtay

Anfen, kondisyon kondwi pòtay diferan ant IGBTs ak MOSFETs.IGBTs bezwen yon vòltaj pozitif sou pòtay la relatif nan emeteur a yo vire sou, epi fèmen pa diminye vòltaj la pòtay.MOSFET, sepandan, bezwen yon vòltaj pozitif sou pòtay la relatif nan sous la pou tou de vire sou yo ak sou yo, fè kondwi pòtay yo pi senp ak plis senp.

Konklizyon

Tou de Si IGBTs ak SiC MOSFETs gen fòs inik ki kostim diferan aplikasyon pou wo-pouvwa.Si IGBT yo se gwo nan manyen gwo kouran ak tension segondè, epi yo pi bon mache yo pwodwi, fè yo serye pou itilizasyon tradisyonèl tankou motè endistriyèl ak griy pouvwa.Sepandan, yo ka chofe ak chanje pi dousman, ki kapab yon pwoblèm nan gwo vitès oswa anviwònman trè cho.

Nan lòt men an, Sic MOSFETs okipe chalè pi byen, chanje pi vit, epi yo pi efikas, fè yo yon pi renmen pou itilizasyon modèn tankou machin elektrik ak pèfòmans-wo sistèm endistriyèl.Malgre ke yo koute plis nan premye epi yo bezwen sikwi kondwi pi konplèks, amelyorasyon kontinyèl nan teknoloji SiC yo diminye pwoblèm sa yo, ki mennen ale nan pi laj itilize.

Chwa ki genyen ant Si IGBTs ak SiC MOSFETs depann sou bezwen espesifik yo nan aplikasyon an, tankou vòltaj ak nivo aktyèl, vitès nan oblije chanje, ak jesyon chalè.Lè l sèvi avèk fòs yo nan chak aparèy, enjenyè ka konsepsyon ak bati pi bon pouvwa sistèm elektwonik, kondwi amelyorasyon ak efikasite nan jaden teknoloji divès kalite.

Kesyon yo poze souvan [FAQ]

1. Ki pi bon IGBT oswa MOSFET?

Chwa ki genyen ant IGBT ak MOSFET depann sou sa ou bezwen li pou.MOSFETs yo jeneralman pi bon pou travay ki ba a mwayen pouvwa ki bezwen vit vitès oblije chanje ak bon jesyon chalè.Yo bon pou bagay tankou founiti pou pouvwa ak contrôleur motè.IGBTs, nan lòt men an, yo pi bon pou gwo-pouvwa travay yo paske yo ka okipe pi gwo kouran ak pi wo tension, fè yo ideyal pou motè endistriyèl ak inverseurs pouvwa.

2. Èske IGBT ranplase MOSFET?

Pafwa, IGBTs ka ranplase MOSFETs, espesyalman nan gwo-pouvwa travay kote manyen gwo kouran ak tension trè nesesè.Sepandan, paske IGBT chanje pi dousman ak okipe chalè yon fason diferan yo, yo pa ta ka bon pou travay ki bezwen chanje trè vit ak pèt pouvwa ki ba, kote MOSFET yo pi bon.

3. Kouman pou mwen konnen si mwen gen IGBT oswa MOSFET?

Pou chèche konnen si ou gen yon IGBT oswa MOSFET, tcheke nimewo pati a ak detay ki soti nan Maker la.Fèy yo ap di ou si aparèy la se yon IGBT oswa yon MOSFET.Yo ka sanble sanble, kidonk ou bezwen tcheke dokiman an oswa mak sou eleman an.

4. Ki se aparèy ki pi rapid oblije chanje IGBT oswa MOSFET?

MOSFET yo jeneralman aparèy ki pi rapid pou chanje yo konpare ak IGBT yo.Yo ka chanje nan pi wo vitès, sa ki fè yo apwopriye pou travay ki bezwen rapid oblije chanje, tankou nan founiti pou pouvwa ak gwo-frekans inverseurs.

5. Kouman pou mwen konnen si mwen gen IGBT oswa MOSFET?

Ou ka chèche konnen si ou gen yon IGBT oswa MOSFET pa gade nan mak eleman an ak konpare yo ak fichye oswa detay Maker.Dokiman sa yo bay enfòmasyon detaye sou ki kalite aparèy semi -conducteurs, ki gen ladan si li se yon IGBT oswa yon MOSFET.
