Rezoud sikwi elektrik lè l sèvi avèk kouran may

Lè w ap eseye figi konnen ki jan aktyèl deplase nan yon kous, li ka jwenn konfizyon vit -espesyalman si kous la gen pasan miltip ak konpozan.Sa a ki kote metòd la aktyèl may vini nan. Li ede ou konsantre sèlman sou pasan yo nan kous la, fè li pi fasil yo rezoud pou kouran enkoni ak tension san yo pa swiv chak fil.Pa aplike règ senp tankou Lwa Voltage Kirchhoff a ak lwa Ohm a, ou ka kraze pwoblèm nan nan etap dosil.Metòd sa a pa sèlman ekonomize tan, men tou kenbe matematik la pi senp, espesyalman nan sikwi pi konplike.Si w ap fè fas ak rezistans, sous pouvwa, oswa menm konpozan AC, analiz may ba ou yon klè, chemen serye yo swiv.Nan gid sa a, ou pral aprann ki jan pou aplike pou metòd la etap pa etap lè l sèvi avèk egzanp, epi tou li wè lè li nan zouti ki dwat yo itilize.

Katalòg

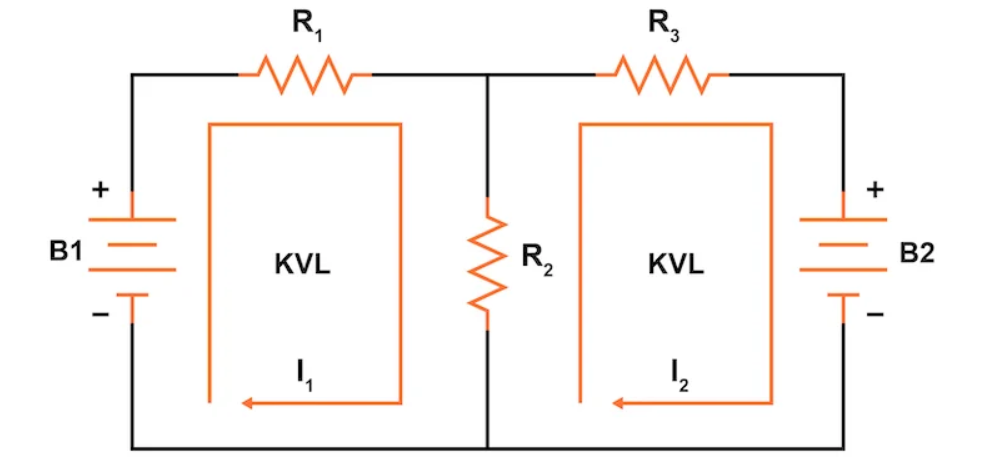

Figi 1. May metòd aktyèl (bouk aktyèl metòd)

Ki sa ki se metòd aktyèl may nan analiz sikwi?

A may aktyèl metòd se yon zouti itil ou ka itilize yo konnen ki jan aktyèl ap koule nan yon kous.Olye pou yo gade chak fil ak branch separeman, metòd sa a konsantre sou la pasan ou may nan kous la.Yon may se jis yon chemen fèmen ki pa fèmen nenpòt lòt pasan andedan li.Yon fwa ou te lokalize sa yo may, ou bay yon aktyèl nan chak youn.Direksyon chak aktyèl may pa bezwen kòrèk - ou lib pou chwazi nenpòt direksyon, epi matematik la pral sòt si li fini pozitif oswa negatif.

Ki sa ki fè metòd aktyèl la may espesyalman itil se ki jan li aplike Lwa vòltaj Kirchhoff a (KVL). KVL di ke si ou ale tout wout la alantou nenpòt ki bouk nan yon kous, vòltaj la total ou jwenn ak pèdi ajoute jiska zewo.Ou konbine sa a ak Lwa Ohm a- Ki gen rapò vòltaj, aktyèl, ak rezistans -yo ekri ekwasyon ki dekri sa k ap pase nan chak bouk.Ekwasyon sa yo ede ou rezoud pou kouran yo enkoni ak tension nan kous la.

Yon bèl bagay sou metòd sa a se ke li souvan mennen nan mwens ekwasyon pase lòt apwòch, tankou branch aktyèl metòd la.Olye pou yo ekri yon ekwasyon separe pou chak branch oswa junction, ou sèlman bezwen youn pou chak may.Ki fè li yon anpil pi fasil yo rezoud, espesyalman lè w ap fè fas ak sikwi ki gen anpil konpozan.

Se konsa, an tèm senp, metòd aktyèl la may se sou Plase kouran bouk, Ekri Ekwasyon lè l sèvi avèk KVL ak lwa Ohm a, ak rezoud pou inkonu yo.Li se yon fason ki klè, ki lojik pou analize sikwi elektrik san yo pa pèdi nan twòp detay.

Ki jan pou aplike pou metòd la aktyèl may?

Anvan ou te kòmanse avèk metòd aktyèl may, li ede konnen ke nou pral travay ak yon sikwi abitye -menm yon sèl la itilize pi bonè yo eksplike lòt fason pou analize sikui.Sa fè li pi fasil pou konpare ki jan diferan metòd travay sou konfigirasyon an menm ak konprann ki sa chak moun ofri.

Ou ta ka sonje wè sikwi sa a nan egzanp lè l sèvi avèk:

• Branch aktyèl metòd

• Teyorèm supèrpozisyon

• Teyorèm Thevenin a

• Teyorèm Norton a

• Teyorèm Millman an

Nan ka sa a, nou pral kounye a pran yon gade pi pre nan ki jan se metòd la aktyèl may aplike nan ki sikwi trè menm.

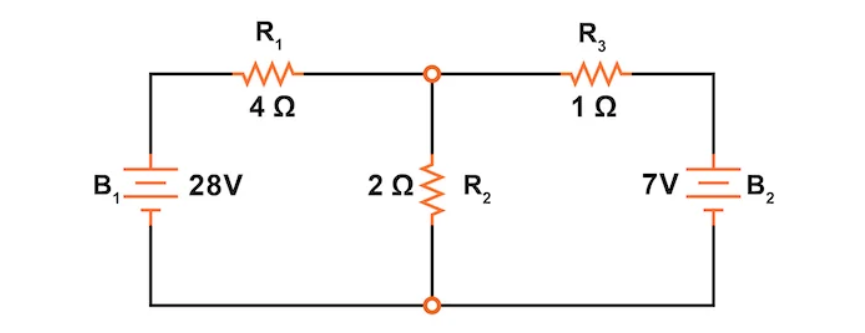

Figi 2. Awondisman schematic pou eksplike metòd aktyèl la may.

Sèvi ak egzanp sa a fè li senp yo swiv chak etap nan pwosesis la.Ou pral jwenn yo wè ki jan metòd la aktyèl may kraze bagay sa yo desann, ki jan kouran yo asiyen nan chak bouk, ak ki jan ekwasyon yo ekri ak rezoud -tout nan yon fason ki klè ak dosil.

Etap 1: Jwenn epi make pasan aktyèl yo

Premye bagay ou pral fè nan metòd aktyèl may la se Idantifye epi mete etikèt sou pasan yo nan kous la.Sa yo pasan yo fèmen chemen te fè leve nan eleman sikwi tankou résistances ak sous vòltaj.Chak bouk pral gen yon aktyèl ke ou bay li, epi ansanm, pasan yo ta dwe kouvri tout pati nan kous la.Sa a asire w ke pa gen okenn eleman kite soti lè w ap rezoud pou valè enkoni.

Nan sikwi egzanp nou an (Figi 2), premye bouk la ale nan B1, R1, ak R2, pandan y ap bouk la dezyèm kouri nan B2, R2, ak R3.Sa yo pasan yo chwazi pou ke chak eleman manti nan omwen youn nan yo.

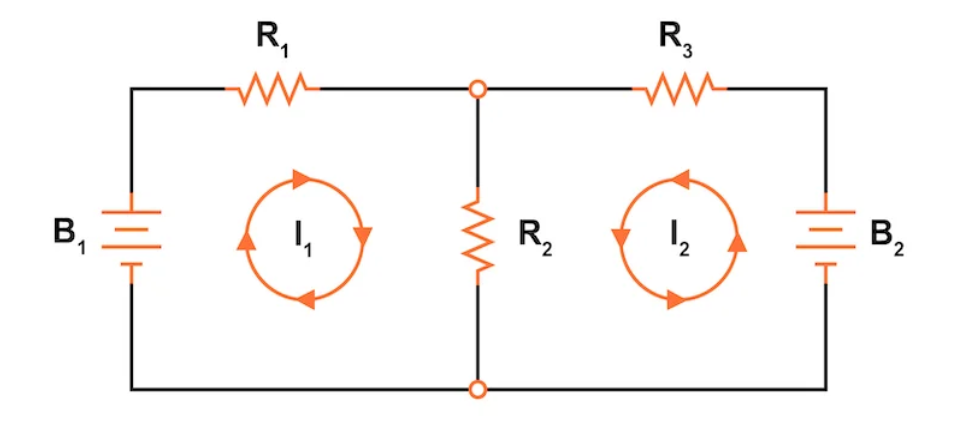

Figi 3. Idantifye epi mete etikèt sou pasan aktyèl yo.

Yon pati nan metòd sa a ki ta ka sanble etranj nan premye se lide a nan kouran bouk "sikile" nan chak bouk.Ou imajine yo tankou ti angrenaj vire, pafwa nan menm direksyon an, pafwa nan moun ki opoze.Sa se kote tèm nan may soti nan -paske kouran yo soti nan pasan diferan ka "may" ansanm lè yo pase nan konpozan pataje.

Lè w ap chwazi yon direksyon pou chak aktyèl bouk, li pa dwe pafè.Ou ka chwazi goch oswa envers, ak matematik la ap toujou travay deyò.Si direksyon aktyèl la vire soti yo dwe diferan, aktyèl la pral jis soti kòm yon nimewo negatif, ki vle di li koule nan lòt fason.

Li ede tou si ou bay kouran bouk sa yo koule nan menm direksyon an Atravè nenpòt ki konpozan pataje.Pou egzanp, nan R2, tou de kouran I1 ak I2 koule "desann" nan li nan egzanp sa a.Sa fè li pi senp pita sou lè ekri ekwasyon yo pou gout vòltaj.

Etap 2: Mak direksyon gout vòltaj

Yon fwa ou te chwazi direksyon yo nan kouran yo may, bagay la pwochen fè se Make vòltaj la gout atravè rezistans yo.Sa vle di ki montre ki bò nan chak rezistans ki pozitif ak ki se negatif, ki baze sou ki jan aktyèl la ap koule tankou dlo nan li.Direksyon an ou te chwazi pou aktyèl la may ede ou deside sa a.

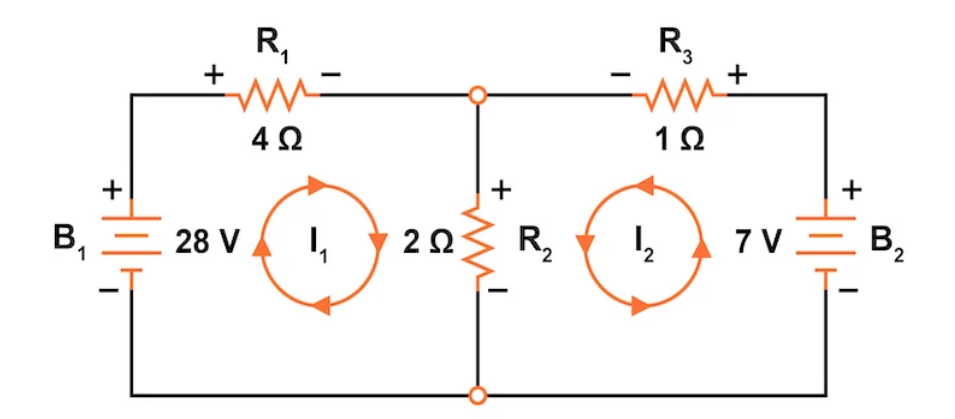

Figi 4. Mete etikèt sou polarite yo gout vòltaj.

Yon bon fason pou sonje sa a se ke se bò rezistans ki kote aktyèl la antre nan konsidere kòm la bò pozitif, ak bò a kote li sòti se la bò negatif.Se poutèt sa yon rezisteur gout vòltaj Kòm aktyèl ap koule nan li -li pa bay vòltaj tankou yon batri fè.Se konsa, vòltaj la "tonbe" nan yon direksyon ki nan aktyèl la.

Li enpòtan tou pou kenbe nan tèt ou ke pil yo se yon ti kras diferan.Pa yo Polarite yo fiks Pa ki jan yo ap trase nan dyagram nan sikwi.Pafwa, polarite batri a pa ta ka matche ak moute ak direksyon an ou pran pou aktyèl la nan ki bouk, ak sa ki nan parfe oke.Ou pa bezwen chanje anyen - jis swiv senbòl batri a ak direksyon ou sipoze aktyèl separeman lè w ap ekri ekwasyon yo vòltaj pita.

Pa ak anpil atansyon make tout bagay sa yo polarite vòltaj, ou fè li pi fasil pou aplike pou lwa vòltaj Kirchhoff a nan pwochen etap la.Nan fason sa a, lè ou deplase nan yon bouk, ou pral konnen egzakteman ki jan tension yo monte oswa tonbe, ki ede ou mete kanpe ekwasyon ou kòrèkteman.

Etap 3: Sèvi ak lwa vòltaj Kirchhoff a pou chak bouk

Sèvi ak lwa vòltaj Kirchhoff a, ou kounye a pran yon ti mache nan chak bouk nan kous la, kenbe tras nan gout yo vòltaj ak polarite yo.Jis tankou nan metòd aktyèl la branch, se gout vòltaj chak rezistans a reprezante pa miltipliye rezistans a (nan ohms) ak aktyèl la may ap koule tankou dlo nan li.Depi valè aktyèl aktyèl yo pa konnen ankò, ou itilize varyab pou sa yo.Nan ka kote de kouran may pase nan rezistans a menm, ou konbine yo a reflete aktyèl la total nan eleman sa a.

Ou ka kòmanse nan nenpòt ki pwen nan yon bouk ak tras nan nenpòt direksyon -li la totalman jiska ou.Isit la, pou bouk la bò gòch, ou kòmanse nan kwen an pi ba-kite epi ale goch.Panse a tèt ou kenbe yon voltmètr ak plon an wouj toujou montre devan ak yon sèl la nwa dèyè.Pou bouk gòch la ki gen aktyèl I₁, ekwasyon an vin:

Remake ki jan r₂ pote aktyèl la te fè leve nan tou de I₁ ak mwen.Sa a se paske tou de kouran may yo ap koule tankou dlo nan menm direksyon an nan R₂, se konsa yo ajoute jiska.Next, distribye koyefisyan an nan 2 atravè tou de I₁ ak mwen, Lè sa a, gwoup tèm menm jan fè li pi senp:

Koulye a, ou te gen yon sèl ekwasyon ak de inkonu, mwen ak mwen.Pou jwenn valè yo, ou pral bezwen yon sèl plis ekwasyon, ki ou ka jwenn nan fè menm pwosesis la pou bouk la dwa nan kous la.

Tan sa a, swiv bouk la dwa, ki pote aktyèl mwen, kòmanse ankò nan kwen an pi ba-kite ak trase goch.Sa a ba ou yon dezyèm ekwasyon KVL.Nan bouk sa a, aktyèl la nan R₂ se toujou sòm nan I₁ ak mwen, ak Lè sa a, gen nan R₃ ki sèlman pote mwen.Ou gen tou yon sous vòltaj nan 7V nan fen an.Se konsa, ekwasyon an soti tankou:

Yon fwa ankò, senplifye li pa distribye ak konbine tankou tèm:

Kounye a ke ou gen de ekwasyon ak de inkonu, ou se tout mete yo rezoud pou kouran yo may i₁ ak mwen.

Etap 4: Rezoud ekwasyon yo jwenn kouran enkoni

Kounye a ke ou te ekri de ekwasyon yo KVL soti nan chak bouk, pwochen etap la se Rezoud pou kouran yo may enkoni.Sa yo se valè yo nan mwen ak mwen₂ -kouran yo ap koule tankou dlo nan pasan yo ou defini pi bonè.

Pou fè bagay sa yo yon ti jan pi fasil, li ede yo ordonne ekwasyon yo Se konsa, yo se nètman aliyen yo.Fason sa a, li la pi senp nan tach modèl oswa aplike metòd tankou sibstitisyon oswa eliminasyon.

Ou kapab kounye a itilize nenpòt ki metòd ou pito rezoud ekwasyon sa yo.Gen kèk moun ki renmen lè l sèvi avèk sibstitisyon, pandan ke lòt moun ta ka ale pou eliminasyon.Si w ap rezoud nan men, eliminasyon anjeneral kenbe bagay sa yo cleaner.Nenpòt fason, yon fwa ou travay nan matematik la, ou pral jwenn:

[Ekwasyon solisyon aktyèl may aktyèl]

Rezilta a pou Mwen₁ Di nou ke direksyon an sipoze pou aktyèl sa a te kòrèk -li ap koule kòm trase nan bouk la.Nan lòt men an, la valè negatif nan mwen vle di ke aktyèl aktyèlman ap koule nan la direksyon opoze sa ki te sipoze.Sa a se konplètman nòmal nan analiz may.Li pa vle di anyen ale mal;Li jis di ou ki fason aktyèl la reyèlman ap koule nan ki bouk.

Avèk valè sa yo, ou kounye a gen la Kouran aktyèl may, ak nan pwochen etap yo, ou pral sèvi ak yo pou chèche konnen kisa k ap pase nan chak branch nan kous la.

Etap 5: Mizajou kouran may epi jwenn kouran branch

Kounye a ke nou te jwenn valè yo nan la Kouran may, pwochen etap la se wè ki jan yo tradwi nan aktyèl Kouran branch- Kouran yo ap koule tankou dlo nan chak pati nan kous la.Pou fè sa, nou retounen nan dyagram orijinal la epi aplike valè aktyèl may nan eleman ki enpòtan yo.

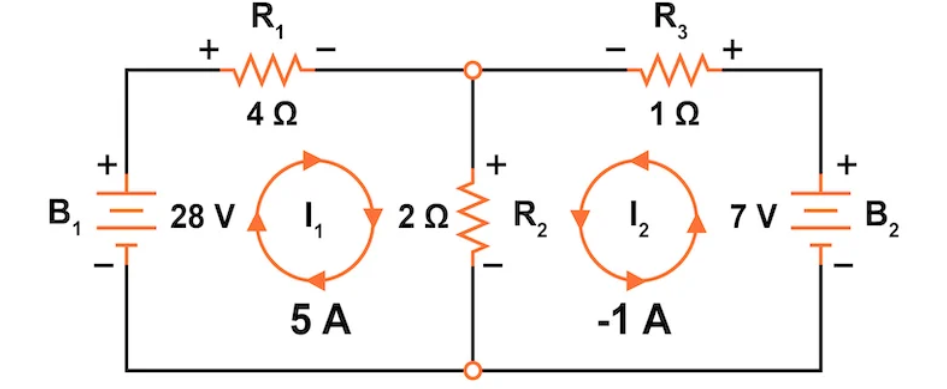

Figi 5. Awondisman ak valè aktyèl kalkile.

Soti nan kalkil la pi bonè, nou te jwenn sa Mwen = 5 a ak Mwen = –1 a.A Siyen negatif sou mwen tou senpleman vle di ke ap koule aktyèl la nan la direksyon opoze Soti nan ki jan nou orijinal sipoze li nan bouk la.Se konsa, an reyalite, mwen ap koule nan sans zegui mont, pa envers.

Pou reflete sa a, nou rdesine kous la epi mete ajou direksyon an nan I₂, kòm byen ke polarite a vòltaj atravè nenpòt ki konpozan li afekte -tankou rezistans R3.

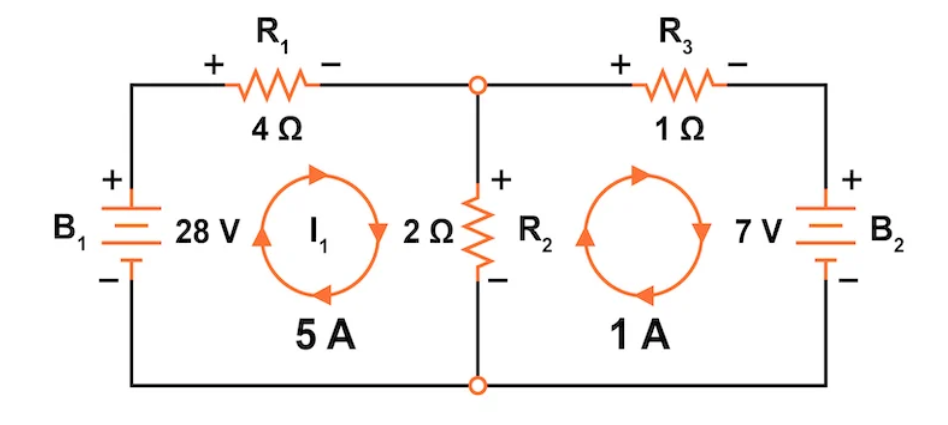

Figi 6. Awondisman ak korije direksyon may aktyèl pou mwen.

Kounye a ke tou de valè aktyèl may ak direksyon yo mete, nou kapab detèmine aktyèl la nan chak branch.Pati sa a se byen senp:

• la Kouran nan R1 se jis Mwen₁, ki se 5 a, depi pa gen okenn lòt may aktyèl pase nan li.

• la Kouran nan R3 se jis Mwen₂, ak direksyon ki korije a, li la aktyèlman 1 a koule tankou dlo nan sans zegui mont.

• pou R2, bagay yo se yon ti kras plis enteresan, depi Tou de kouran may pase nan li.

Nan ka R2, aktyèl may Mwen₁ mouvman anba Atravè rezisteur a, pandan y ap korije aktyèl la Mwen₂ mouvman sou.De kouran sa yo opoze youn ak lòt, se konsa nèt aktyèl Atravè R2 se diferans ki genyen ant yo.

Se konsa, la Branch aktyèl nan R2 è 4 Yon ap koule tankou dlo anba , apre direksyon I₁.Sa a ajisteman final ban nou foto a plen nan ki jan aktyèl la konpòte li nan tout pati nan kous la.

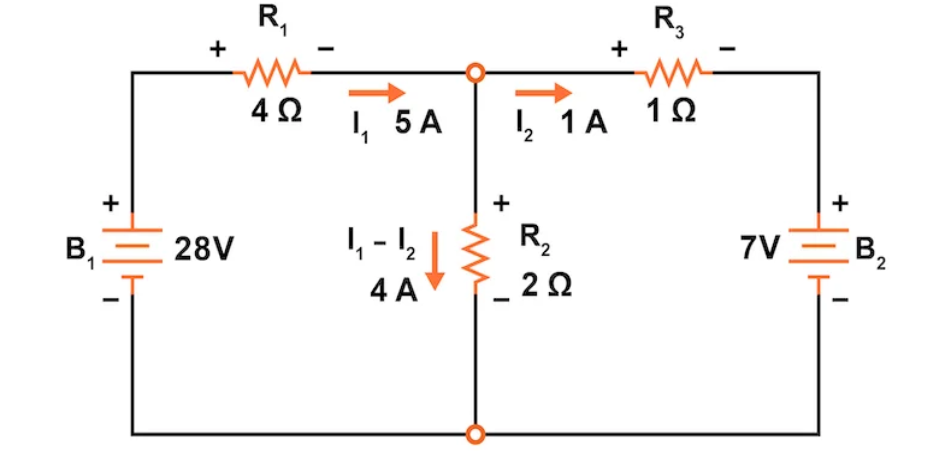

Figi 7. Awondisman ak kouran branch kalkile.

Avèk etap sa a konplè, ou te pran kouran yo bouk abstrè ak konvèti yo nan la reèl, Kouran fizik Ap koule tankou dlo nan chak rezisteur ak sous vòltaj.Sa a se pouvwa reyèl la nan metòd la aktyèl may -li ba ou yon fason ki klè, sistematik yo rezoud menm sikwi konplèks moso pa moso.

Etap 6: Jwenn gout vòltaj lè l sèvi avèk lwa Ohm a

Kounye a ke la Kouran branch yo konnen, nou ka itilize Lwa Ohm a Pou kalkile vòltaj la gout atravè chak rezisteur.Lwa Ohm a se senp: V = mwen × r—Mening vòltaj egal rezistans aktyèl fwa.Gout vòltaj chak rezisteur depann sou aktyèl la ap koule tankou dlo nan li ak valè rezistans li yo.

Se pou nou kalkile gout nan vòltaj atravè chak rezisteur:

Pou rezistans R1, aktyèl la se 5 A (I₁), ak rezistans a se 4 om, se konsa gout nan vòltaj se 20 vòlt.

Rezistans R2 Gen de kouran may pase nan li, se konsa nou pran diferans lan (depi yo koule nan direksyon opoze).Ki bay yon aktyèl nan 4 A ak yon gout vòltaj nan 8 vòlt.

Rezistans R3 gen sèlman aktyèl mwen ap koule tankou dlo nan li, ki se 1 a, ak rezistans li yo se 1 ohm, se konsa gout nan vòltaj se jis 1 volt.

Koulye a, kite a doub-tcheke rezilta nou yo lè l sèvi avèk yo Lwa vòltaj Kirchhoff la.Lide a isit la se ke pwogrè yo vòltaj total ak gout alantou yon bouk fèmen dwe anile soti nan zewo.Nou pral aplike sa a tou de pasan nan kous la:

Tou de pasan tcheke deyò kòrèkteman.Sa vle di gout vòltaj nou yo ak direksyon aktyèl yo ki konsistan, epi li se kous la kounye a konplètman analize ak metòd la aktyèl may.

Benefis nan lè l sèvi avèk aktyèl may sou branch aktyèl la

Youn nan pi gwo avantaj ki genyen nan la may aktyèl metòd se ke li souvan pèmèt ou rezoud yon sikwi lè l sèvi avèk mwens ekwasyon ak Mwens inkonu pase metòd aktyèl branch lan.Sa a se itil sitou lè w ap travay ak rezo pi konplèks, kote ap eseye kenbe tras nan chak aktyèl nan chak branch ka byen vit vin akablan yo.

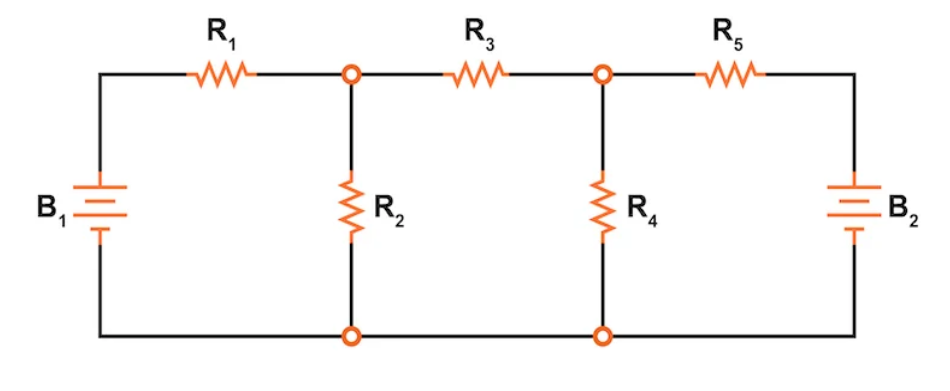

Pran, pou egzanp, sikwi a pi konplèks yo montre anba a.

Si ou te rezoud sikwi sa a lè l sèvi avèk la Branch aktyèl metòd, ou ta bezwen defini yon varyab separe pou chak aktyèl endividyèl ap koule tankou dlo nan chak branch.Nan kous sa a an patikilye, sa vle di plase kouran Mwen nan mwen.Ou ka wè ki jan konfigirasyon sa a sanble nan dyagram ki anba a.

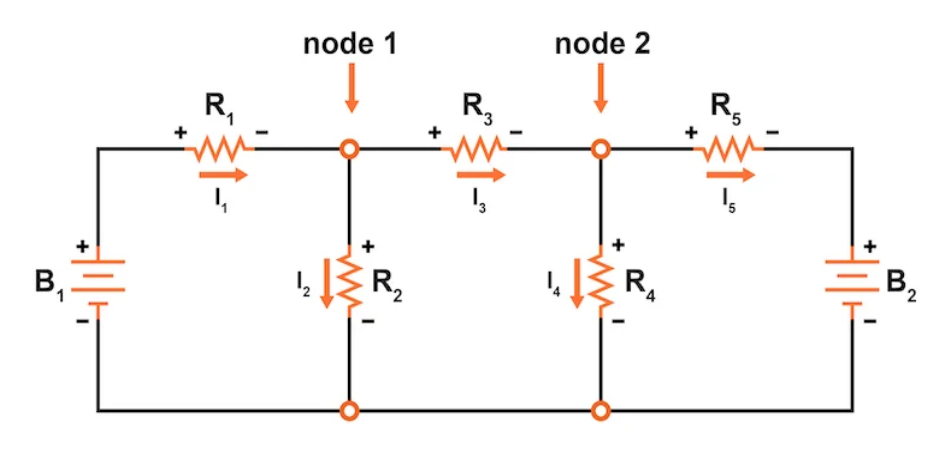

Figi 9. Konfigirasyon konplèks sikwi pou analiz branch aktyèl la.

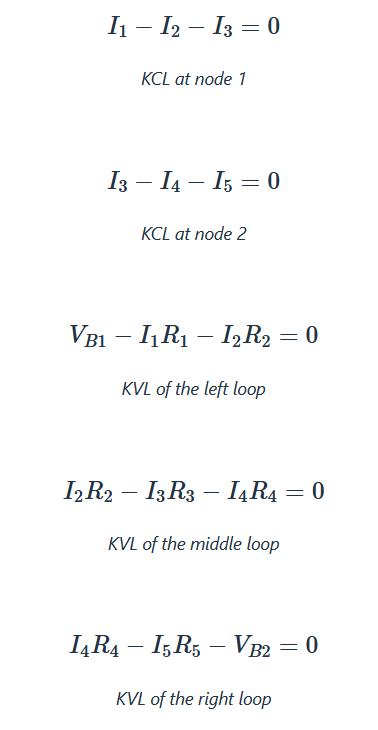

Pou rezoud konfigirasyon sa a lè l sèvi avèk metòd la branch, ou ta bezwen Senk Ekwasyon—Two ki baze sou Lwa aktyèl Kirchhoff a (KCL) nan nœuds yo ak twa soti nan Lwa vòltaj Kirchhoff a (KVL) Atravè pasan yo.Sa a se yon anpil nan varyab jere.

Koulye a, si w ap amann rezoud senk ekwasyon similtane, ki nan konplètman pratik -men li pran tan epi yo ka jwenn konfizyon, espesyalman san yo pa yon kalkilatris.

Metòd aktyèl la may, pa kontras, senplifye pwosesis la.Olye pou yo senk kouran separe, ou sèlman defini yon sèl Loop aktyèl pou chak may.Nan ka sa a, gen jis Twa pasan, Se konsa, ou sèlman bezwen defini Mwen, mwen, ak mwen.Dyagram ki anba a montre kouman konfigirasyon sa a sanble.

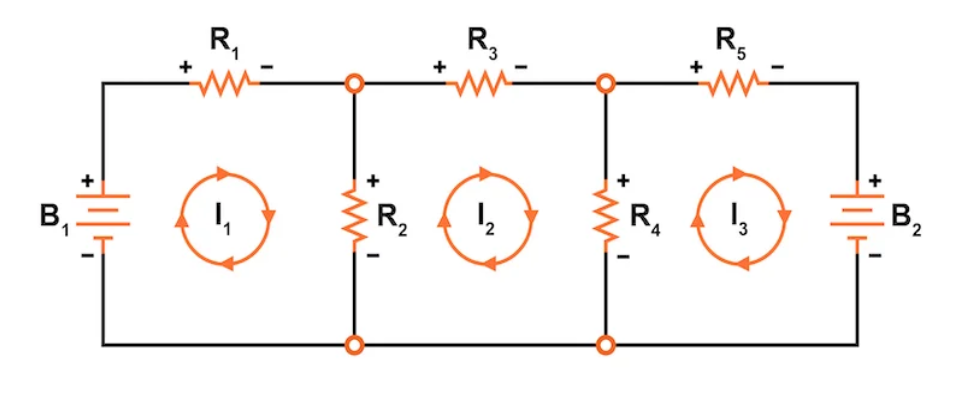

Figi 10. Konplèks sikwi konfigirasyon pou analiz aktyèl may.

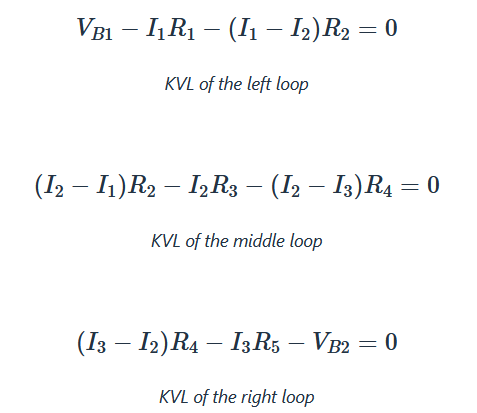

Epi, koulye a, lè l sèvi avèk jis twa kouran sa yo bouk, ou ka ekri Twa ekwasyon KVL—Yon pou chak bouk.

Ak mwens inkonu ak mwens ekwasyon, Metòd la may ekonomize tan ak efò -espesyalman lè ou ap rezoud tout bagay nan men yo.Li ede tou redwi chans pou fè erè pandan y ap mete kanpe oswa rezoud sistèm lan.Sa a se sa ki fè li yon metòd pi pito pou analize sikwi plan, patikilyèman lè efikasite zafè.

Manyen sous depandan nan analiz may

Lè yon sikwi gen ladan Sous depandan, Metòd aktyèl la ka toujou itilize efektivman -ou pral jis bezwen pran yon apwòch yon ti kras diferan lè mete kanpe ekwasyon ou yo.Sous depandan yo se eleman espesyal ki gen valè pa fiks men pito depann sou yon lòt vòltaj ou kouran Yon lòt kote nan kous la.

Sous sa yo vini nan diferan kalite.Gen kèk ki bay vòltaj ki baze sou yon lòt aktyèl oswa vòltaj, ak lòt moun bay aktyèl ki baze sou yon lòt pati nan kous la.Kèlkeswa kalite, sa ki fè yo inik se ke se konpòtman yo mare nan yon bagay k ap pase nan yon lòt kote nan kous la.

Pou okipe sa a nan analiz may, ou swiv pwosesis abityèl la -defini kouran may ak ekri ekwasyon KVL -men lè ou rive nan yon sous depandan, ou tou ekri yon Sipòte deklarasyon Ki montre ki jan valè li yo ki gen rapò ak varyab la kontwole.Sa a se souvan yo rele yon konstriksyon.Ou pral enkli sa a nan lis ou a nan ekwasyon yo dwe rezoud.

Si sous la depandan se yon sous aktyèl la Epi li pataje ant de may, ou itilize sa yo rele yon supermesh.Olye pou yo ekri ekwasyon separe KVL pou chak may ki gen sous la, ou kreye yon bouk pi gwo ki ale nan tou de may, sote sou sous la li menm.Lè sa a, ou sèvi ak yon ekspresyon separe a dekri relasyon aktyèl la ant pasan yo.

Se konsa, menm si sous depandan ajoute yon ti kras etap siplemantè, metòd la aktyèl may okipe yo byen.Ou jis ajoute yon sèl plis relasyon nan kont pou ki jan sous la konpòte li, ak Lè sa a, ou rezoud sistèm nan plen ansanm -jis tankou ou ta nan nenpòt ki lòt sikwi.

Analiz may nan sikwi AC ak enpedans

Metòd aktyèl la may travay menm jan tou nan Sikwi AC jan li fè nan sikwi DC -men ak kèk diferans kle.Nan analiz AC, olye pou yo jis lè l sèvi avèk rezistans, ou pral travay avèk yo enpi, ki konbine tou de rezistans ak reactance.Sa vle di w ap fè fas ak konpozan tankou kondansateur ak enduktè, ki konpòte yon fason diferan depann sou frekans lan nan siyal la AC.

Enpedans se yon fason pou eksprime konbyen yon eleman reziste oswa reyaji nan AC aktyèl.Li gen ladan pa sèlman yon grandè, tankou rezistans fè, men tou, yon ang faz, ki di ou konbyen aktyèl la deplase nan tan konpare ak vòltaj la.Se poutèt sa, nan analiz may AC, valè yo ekri lè l sèvi avèk nimewo konplèks- Ki ka reprezante tou de gwosè a ak faz nan tension ak kouran.

Olye pou yo jis ekri ekwasyon may ak nimewo regilye, ou pral ekri yo nan Fòm fazor, kote tension ak kouran yo eksprime kòm valè konplèks.Etap yo sanble anpil ak sa ou te deja wè:

• Ou idantifye may yo epi bay direksyon aktyèl yo.

• Ou ekri ekwasyon bouk lè l sèvi avèk enpi valè nan plas rezistans senp.

• Ou rezoud sistèm ekwasyon lè l sèvi avèk aritmetik konplèks, ki ba ou fòm nan faz nan kouran yo may.

Kouran faz sa yo di ou pa sèlman ki jan gwo chak aktyèl se, men tou, ki jan li ram oswa kondwi Vòltaj la depann sou eleman yo reyaktif nan kous la.Yon fwa ou te rezoud pou kouran yo faz, ou ka konvèti yo tounen nan tan-domèn valè si sa nesesè.

Se konsa, pandan analiz AC may ajoute yon kouch konpleksite ak faz ak enpedans, metòd debaz la rete menm jan an.Ou jis pwolonje sa ou deja konnen nan mond lan nan altène aktyèl lè l sèvi avèk yon kèk nouvo zouti.

Ki jan yo idantifye plan ak sikwi ki pa planè

Anvan ou itilize metòd aktyèl la may, li enpòtan yo tcheke si kous la se planar oswa ki pa planè.Analiz may sèlman travay kòrèkteman ak sikwi plan, se konsa konnen diferans lan ede ou evite sèvi ak li kote li pa aplike.

Youn Planar Awondisman se youn ki ka trase sou yon sifas ki plat san yo pa nenpòt nan fil yo travèse youn ak lòt -eksepte nan pwen koneksyon aktyèl tankou rakor.Si ou kapab trase kous la tout antye nan de dimansyon ak fè aranjman pou eleman yo pou ke pa gen okenn liy sipèpoze sof si yo yo sipoze yo dwe konekte, Lè sa a, ou ap gade nan yon sikwi plan.Pifò sikwi debaz tonbe nan kategori sa a epi yo byen adapte pou analiz may.

Youn sikwi ki pa planè , nan lòt men an, gen ladan omwen yon koneksyon ki ta gen travèse yon lòt fil si ou eseye trase li plat.Yon egzanp komen se yon sikwi pon oswa yon sèl ak yon layout crisscrossing kote ou pa ka deplase fil alantou san sipèpoze.Nan ka sa yo, metòd aktyèl la may pa travay byen paske li depann sou defini pasan san yo pa travèse sou lòt branch.

Si ou eseye redrawing sikwi a yo tcheke epi ou pa ka evite fil travèse pa gen pwoblèm ki jan ou pozisyon yo, Lè sa a, li la ki pa planar.Lè sa rive, ou ta dwe itilize yon lòt metòd -tankou la metòd vòltaj ne-Ki travay pou tou de planar ak rezo ki pa Plana.

Lè ou kapab tach diferans lan byen bonè nan ede ou chwazi teknik la analiz dwa ak anpeche konfizyon nesesè pita nan pwosesis la rezoud pwoblèm.

Konklizyon

Metòd aktyèl la may se yon fason entelijan ak dwat yo rezoud sikwi pa konsantre sou pasan yo olye pou yo chak branch sèl.Li ede ou jwenn kouran enkoni ak tension pi fasil lè l sèvi avèk jis yon kèk règ senp.Yon fwa ou konprann ki jan yo mete kanpe pasan yo ak ekwasyon, rès la vin tounen yon pwosesis lis.Si w ap travay ak DC oswa sikwi AC, metòd sa a ba ou yon chemen ki klè yo swiv epi vin ou nan repons yo pi vit.
