Etap-pa-etap gid pou sikui anplifikatè lè l sèvi avèk TDA2050

TDA2050 IC a se yon bon jan kalite anplifikatè odyo li te ye pou pèfòmans ekselan li yo ak adaptabilite nan divès kalite aplikasyon pou odyo.Li delivre yon pwodiksyon pwisan pandan y ap kenbe ba deformation, fè li apwopriye pou tout bagay soti nan sistèm odyo kay nan dispozitif pwofesyonèl.Atik sa a bay yon BECA detaye sou TDA2050 IC a, ki gen ladan ki jan li fonksyone, karakteristik li yo, ak ki jan yo sèvi ak li nan diferan sikwi anplifikatè.

Katalòg

Entwodiksyon nan TDA2050 IC

A TDA2050 IC se yon pèfòmans-wo anplifikatè odyo soti nan Microelectronics ST, li te ye pou kapasite li nan delivre rezilta pouvwa sòti nan 5A a 32W.Avèk yon vòltaj opere segondè ki rive jiska 50V, li vle di soti nan anplifikatè lòt nan seri a TDA.Li se byen adapte pou kondwi moun kap pale 4-ohm, kap founi bay jiska 50W nan pouvwa.

Sa a anplifikatè IC ka okipe jiska 5A nan aktyèl, asire operasyon ki an sekirite ak dispozisyon divès kalite oratè.Fleksibilite li fè li ideyal pou mono ak stereo sikwi odyo.Avèk yon vòltaj opere nan ± 25V, li travay transparans ak tou de founiti pou pouvwa sèl ak doub, fè li yon chwa fò pou otomobil ak lòt sistèm odyo.

Ki jan TDA2050 IC a ap travay

TDA2050 a fèt pou fonksyone kòm yon anplifikatè AB klas AUD-klas la.Sa a 5-PIN IC sèvi ak PIN-3 ak PIN-5 pou koneksyon pouvwa, pandan y ap siyal la Audio D 'manje nan opinyon an ki pa ranvèse nan PIN-1.Se pwodiksyon an odyo anplifye Lè sa a, jwenn nan PIN-4, sa ki pèmèt li nan kondwi moun kap pale efektivman.

Sa a IC delivre jiska 35 wat nan pouvwa RMS vre, fè li apwopriye pou yon chaj 4-ohm.Li te tou minimize distòsyon, kenbe yon ba Harmony ak kwazman distòsyon nan jis 0.05%.Anplis de sa, IC a gen ladan yon sikwi bati-an limite aktyèl la tranzistò pwodiksyon, diminye risk pou yo domaj pandan sikwi kout ak asire operasyon pi an sekirite.

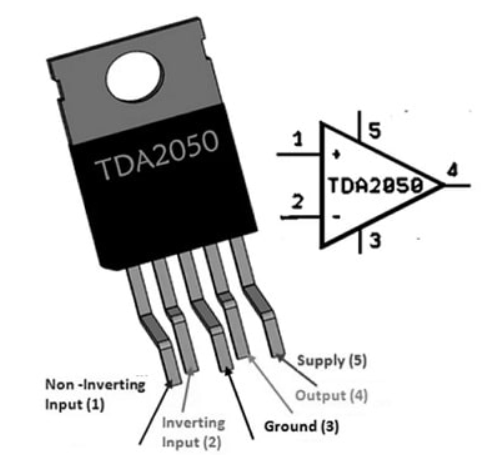

Konfigirasyon PIN nan TDA2050 IC

TDA2050 IC a gen yon konfigirasyon 5-PIN, ak chak PIN k ap sèvi yon objektif espesifik nan kous la.Detay yo nan chak PIN yo jan sa a:

• PIN-1 (Antre ki pa Peye-Envèse): Aksepte siyal la Audio D 'pou anplifikasyon.

• PIN-2 (inverse D '): PIN nan opinyon inverse (-) nan anplifikatè IC la.

• PIN-3 (GND): Sèvi kòm PIN la tè, konekte ak tè tè a nan tè sikwi a.

• PIN-4 (Sòti): Ofri siyal la odyo anplifye.

• PIN-5 (ekipman pou vòltaj): konekte nan ekipman pou pouvwa a, sipòte yon seri vòltaj nan 6V a 36V.

Karakteristik ak espesifikasyon nan TDA2050 IC la

TDA2050 IC a ofri karakteristik sa yo ak espesifikasyon:

Patikilarite	Spesifikasyon
IC tape	Monolitik Hi-Fi Audio anplifikatè
Kalite pake	5-PIN TO220
Klas anplifikatè	Ba-frekans klas ab
Pouvwa pwodiksyon maksimòm	50 Watts
Maksimòm vòltaj opere	50V
Operasyon ekipman pou	Single oswa fann ekipman pou
Distòsyon	Trè ba
Pwoteksyon	Kout-sikwi, tèmik are
Vòltaj genyen	80
Rejè ekipman pou vòltaj	45dB

Ekivalan nan TDA2050 IC

• TDA2030 (Ekivalan).

• Lòt altènativ: TDA1554, Lm386, TDA7265, TDA7294, TDA2005, ak TDA7279.

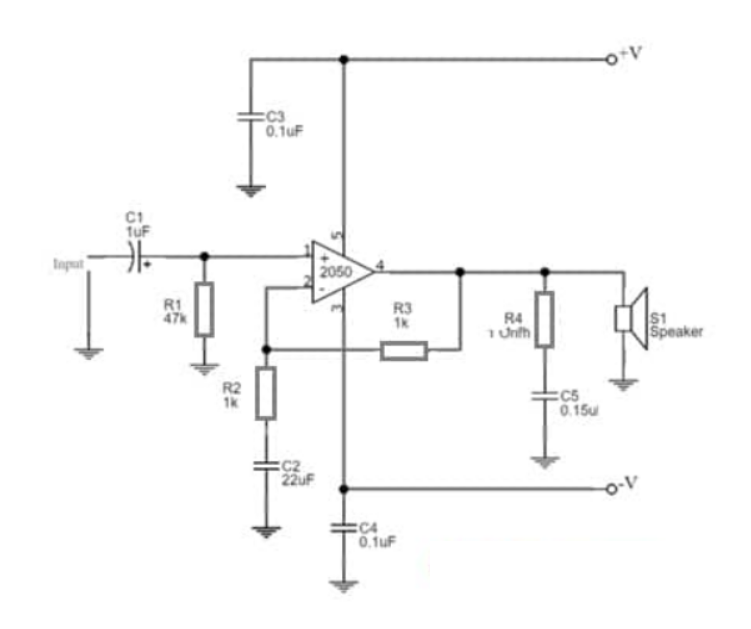

Designing yon 35W 75W Stereo Audio anplifikatè lè l sèvi avèk TDA2050 IC

Yon 35W a 75W Stereo Audio anplifikatè sikwi lè l sèvi avèk TDA2050 IC a se yon opsyon ekselan pou kreye yon sistèm odyo Hi-Fi.Sa yo anplifikatè jwe yon wòl kle nan amelyore siyal soti nan divès sous odyo yo pwodwi pwodiksyon son klè ak moun rich.TDA2050 IC a se ideyal pou konsepsyon klas AB anplifikatè, ki konbine fòs yo nan klas A ak klas B desen.Sa rezilta nan efikasite amelyore sou klas A anplifikatè ak siyifikativman mwens distòsyon konpare ak klas B anplifikatè.

Pou konstwi sikwi anplifikatè stereo sa a, konpozan sa yo obligatwa:

TDA2050 IC, rezistans (47k ak 1-ohm), kondansateur (1UF, 0.15UF, 22UF, ak 0.1UF), ak yon oratè 8-ohm.

Awondisman an ta dwe reyini tankou pou chak schematic a, asire tout koneksyon yo kòrèk.Yon fwa bati, anplifikatè a pral avèk efikasite anplifye siyal odyo, fè li yon solisyon trè adaptab pou divès kalite aplikasyon pou odyo.

Prensip fonksyònman nan anplifikatè a odyo stereo

Sa a sikwi stereo anplifikatè odyo opere pa anplifye siyal la opinyon odyo bay nan PIN-1 nan TDA2050 IC la.Se vòltaj pozitif apwovizyone PIN-5, pandan y ap vòltaj negatif ki konekte nan PIN-3.Se siyal la pwodiksyon anplifye delivre soti nan PIN-4, kote se oratè a ki konekte.

Awondisman an gen ladan tou yon rezistans fidbak R3 ki bay fidbak PIN-2, ede kenbe estabilite a ak bon jan kalite nan siyal la anplifye.Lè tou de pouvwa ak opinyon odyo yo aplike nan kous la, li avèk efikasite anplifye opinyon an delivre yon siyal fò 35W pwodiksyon nan chaj la ki konekte.Pou pi wo bezwen pouvwa, konbine de nan sa yo anplifikatè 35W ka pwodwi yon pwodiksyon 70W.

Sa a se sikwi anplifikatè ki byen adapte pou amelyore siyal odyo, konekte plizyè oratè odyo nan yon kaskad, ak manyen travay anplifikasyon wo-pouvwa.

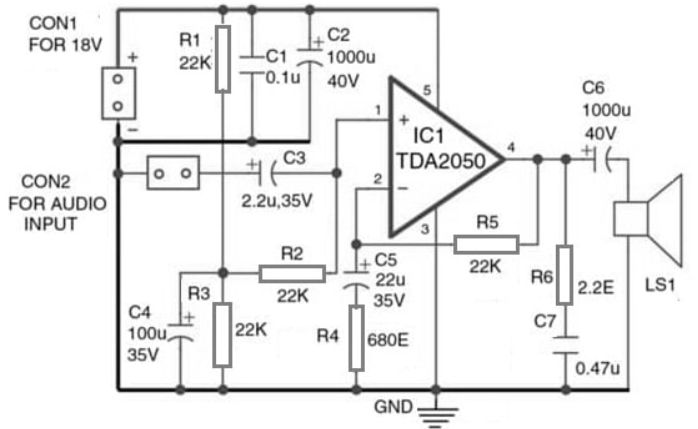

Kreye yon sikwi anplifikatè 15W Audio ak TDA2050 IC

15W Audio anplifikatè sikwi a lè l sèvi avèk TDA2050 IC a se yon konsepsyon ki senp epi efikas ki bay alantou 15W nan pouvwa pwodiksyon.Li se apwopriye pou yon oratè 8-ohm ak yon chaj 18W ak opere lè l sèvi avèk yon ekipman pou pouvwa 18V DC.

Konpozan yo oblije bati sikwi sa a gen ladan TDA2050 IC a, rezistans nan 22-kilo ohm, 2.2-OHM, ak 680-OHM valè, ak kondansateur ak evalyasyon nan 0.1UF, 1000UF, 2.2UF 35V, 100UF 35V, 22UF 35V, ak0.47uf.Anplis de sa, ou pral bezwen yon Connector Con1, yon oratè LS1 (8-OHM, 18W), yon koule chalè pou IC a, yon sous pouvwa 18V DC, ak yon aparèy opinyon odyo.

Yon fwa reyini selon schematic la, sikwi a efektivman anplifye siyal la odyo opinyon, fournir yon pwodiksyon klè ak pwisan 15W oratè a konekte.

Koneksyon Awondisman pou 15W anplifikatè a

TDA2050 IC a gen senk broch, ak koneksyon sa yo:

• PIN-1: ki konekte nan tè atravè R2 ak R3 rezistans.

• PIN-2: ki konekte nan tèminal la GND via R4 ak C5.

• PIN-3: dirèkteman konekte ak GND.

• PIN-4: Konekte ak yon oratè 8-OHM nan C6 ak chita nan R6 ak C7 nan seri.

• PIN-5: Konekte ak yon ekipman pou pouvwa 18V.

K ap travay mekanis nan sikwi a anplifikatè 15W

Apre rasanble kous la sou PCB a, mete li nan yon patiraj apwopriye pou pwoteje konpozan yo.Enstale Connector a CON1 sou panèl la devan nan ekipman pou pouvwa a pou aksè fasil.Operasyon an nan kous la se senp.Konekte ekipman pou pouvwa a 18V ak 8-ohm, 18W oratè a nan tèminal yo LS1 nan kous la.

Apre sa, konekte yon opinyon odyo, tankou yon telefòn oswa laptop, nan Connector a CON2.Pou verifye kous la ap fonksyone, dousman manyen C3 ak yon tournevis metal.Ou ta dwe tande yon son imite chante soti nan oratè a, ki endike anplifikatè a ap opere jan yo espere a.Yon fwa tout bagay an plas, siyal la odyo anplifye soti nan sous la konekte pral jwe nan oratè a LS1, fournir son klè ak ranfòse.

Avantaj ak dezavantaj nan TDA2050 IC la

Avantaj:

• Bati-an pwoteksyon kout-sikwi.

• Low deformation.

• Delivre jiska pouvwa pwodiksyon 32W, apwopriye pou kondwi yon oratè 4Ω.

• Opere ak tou de sèl ak divize mòd ekipman pou pouvwa.

• Segondè vòltaj opere nan 50V.

• Segondè pouvwa pwodiksyon ak efikasite.

• konsepsyon breadboard-zanmitay.

Dezavantaj:

• Rating pouvwa limite.

• frajil ak delika.

• Inoporten pou aplikasyon pou vòltaj trè wo.

• Mande pou yon koule chalè pou dissipation pouvwa.

• Tokay yo bezwen verifye ak anpil atansyon pou evite pwoblèm yo.

Aplikasyon nan TDA2050 IC la

Itilize nan klas-ab anplifikatè odyo

TDA2050 IC a se lajman ki itilize nan klas-AB anplifikatè odyo.Sa yo anplifikatè konbine kalite yo nan klas A ak klas B desen, asire pi bon efikasite ak redwi distòsyon.Avèk kapasite nan kondwi yon chaj 4-ohm, sa a IC delivre yon pwodiksyon pwòp ak pwisan odyo, fè li pafè pou divès kalite sistèm odyo.

Komen nan-wo fen televizyon ansanm

Sa a se IC souvan yo te jwenn nan-wo fen televizyon ansanm.Deformation ki ba li yo ak kapasite okipe segondè pouvwa asire bon jan kalite pwodiksyon son, amelyore eksperyans nan gade.Si ou ap chèche pou son ki konsistan ak klè, TDA2050 a jwe yon wòl enpòtan nan fournir sa.

Apwopriye pou pwosesis siyal odyo

TDA2050 IC a se yon gwo chwa pou pwosesis siyal odyo.Li ka anplifye siyal fèb efektivman, fè li apwopriye pou sistèm son ki mande pou wo-pouvwa anplifikasyon.Karakteristik sa a fè li serye pou amelyore bon jan kalite odyo nan dispozisyon diferan.

Ideyal pou kaskad oratè odyo

Si ou vle kaskad miltip moun ki pale odyo, TDA2050 IC a se yon opsyon pratik.Konsepsyon gaya li yo pèmèt li okipe pwodiksyon-wo pouvwa, asire ki konsistan pèfòmans nan tout miltip moun ki pale konekte.

Souvan yo itilize nan mono oswa sikwi stereo

Si ou ap travay sou yon mono oswa stereo sikwi odyo, TDA2050 IC a ofri fleksibilite ak disponiblite.Li ka adapte yo ak divès kalite desen sikwi odyo, fè li yon eleman versatile pou aplikasyon pou diferan.

Lajman travay nan divès aplikasyon odyo

TDA2050 IC a se popilè nan yon seri de aplikasyon pou odyo akòz senplisite li yo ak pèfòmans serye.Kapasite li nan delivre-wo kalite son san yo pa konpleksite fè li yon ale-a chwa pou anpil pwojè odyo.Soti nan sistèm pwofesyonèl nan brikoleur desen, sa a IC se yon solisyon serye.
