Konprann ISPPAC-CLK5320S-01TN64C Yon dèlko revèy pwogramasyon

ISPPAC-CLK5320S-01TN64C a se yon dèlko revèy pwogramasyon ki fèt ede jere ak distribye siyal revèy ak presizyon.Li ofri rezilta miltip, frekans reglabl, ak ki ba oblik, fè li yon gwo chwa pou aplikasyon pou ki mande pou egzat distribisyon.Avèk bati-an faz-fèmen bouk (PLL) teknoloji, li asire senkronizasyon serye atravè eleman diferan.Aparèy la sipòte estanda revèy ak divès kalite pèmèt pou personnalisation fasil, fè li apwopriye pou yon pakèt sistèm.Si ou bezwen zewo-reta tampon, divizyon frekans, oswa fleksib routage siyal, sa a dèlko revèy bay pèfòmans nan ou bezwen.Li te tou karakteristik sipò JTAG pou nan-sistèm pwogramasyon, senplifye konfigirasyon ak konfigirasyon.Atik sa a eksplore karakteristik li yo, fonksyon, aplikasyon pou, ak detay teknik.

Katalòg

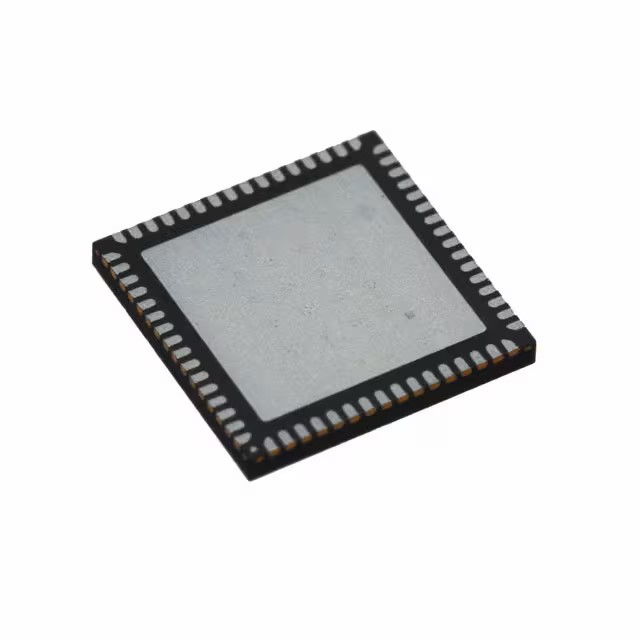

Apèsi sou lekòl la nan ISPPAC-CLK5320S-01TN64C

A ISPPAC-CLK5320S-01TN64C se yon versatile, nan-sistèm pwogramasyon zewo-reta fanatik-soti tanpon ki fèt pou aplikasyon pou distribisyon revèy.Li ofri jiska 12 ultra-ba skew rezilta, ak chak pè nan rezilta customizable sipòte divès kalite I/O estanda tankou LVTTL, LVCMOS, SSTL, ak HSTL.Itilizatè yo ka ajiste frekans pwodiksyon, revokasyon, pousantaj touye, ak distribisyon oblik poukont pou chak pwodiksyon.

Mèsi a PLL nan pèfòmans-wo, aparèy sa a asire reta pwopagasyon minim.Li gen ladan twa pwogramasyon 5-ti jan kontè jenere frekans miltip, ki ka bat nan nenpòt ki PIN pwodiksyon.Aparèy la ofri kat mòd operasyon, ki gen ladan zewo-reta ak ki pa zewo opsyon tanpon reta.

Si ou bezwen yon inite sèl oswa kantite esansyèl, ISPCLOCK5300S-01TN64C a bay serye, solisyon jesyon revèy fleksib.Kontakte nou pou opsyon acha esansyèl ak pran avantaj de prix konpetitif nou an!

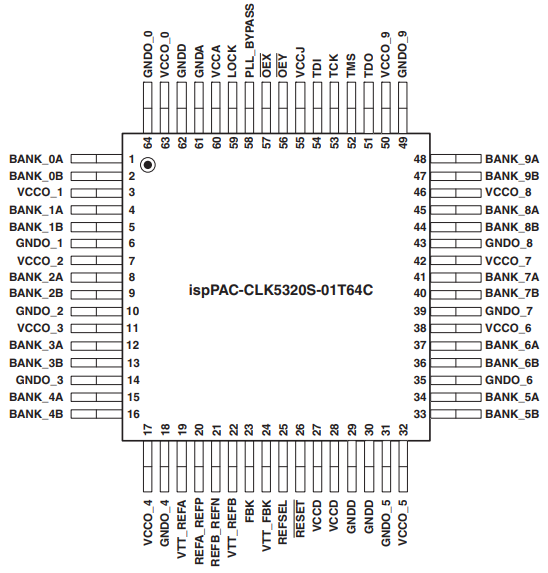

Pinout detay sou ISPPAC-CLK5320S-01TN64C

Karakteristik kle nan ISPPAC-CLK5320S-01TN64C

Kat konfigirasyon opere

ISPPAC-CLK5320S-01TN64C a ofri kat mòd fonksyònman fleksib, ki pèmèt ou chwazi pi bon konfigirasyon pou bezwen distribisyon revèy ou.Zewo reta mòd nan tanpon senkronize opinyon ak pwodiksyon revèy ak reta minim, pandan y ap reta nan zewo ak ki pa zewo reta mòd tanpon konbine tou de fonksyon pou te ajoute fleksibilite.Doub ki pa zewo reta mòd nan tanpon bay de chemen reta endepandan, ak tanpon an reta ki pa zewo ak mòd divizeur pwodiksyon pèmèt pou rezilta revèy divize ak ajisteman distribisyon koutim.

Lajè opinyon ak pwodiksyon ranje frekans

Avèk sipò pou frekans sòti nan 8MHz 267MHz, aparèy sa a bay yon gwo ranje nan opsyon clocking, fè li apwopriye pou aplikasyon pou distribisyon diferan.Si sistèm ou a egzije pou siyal ki ba oswa wo-frekans, fleksibilite sa a asire operasyon san pwoblèm nan tout aparèy divès kalite.

Low krochi ak jitter pou distribisyon egzak

Aparèy sa a delivre egzak distribisyon siyal ki gen mwens pase 100PS pwodiksyon-a-pwodiksyon oblik ak anba 70PS pik-a-pik jitter.Valè sa yo ki ba ede kenbe entegrite siyal ak minimize erè distribisyon nan aplikasyon pou gwo vitès, asire operasyon lis nan sikwi konplèks.

Jiska 20 pwogramasyon fanatik-soti tanpon

ISPPAC-CLK5320S-01TN64C a bay jiska 20 endepandamman pwogramasyon fanatik-soti tanpon, ban nou kontwòl konplè sou konfigirasyon pwodiksyon.Li sipòte plizyè estanda pwodiksyon yon sèl-te fini, ki gen ladan LVTTL, LVCMOS, HSTL, EHSTL, ak SSTL.Ou ka ajiste enpedans pwodiksyon ant 40Ω a 70Ω nan 5Ω ogmantasyon epi modifye pousantaj la touye pou pi bon tranzisyon siyal.Anplis de sa, aparèy la karakteristik jiska 10 bank pwodiksyon, yo chak ak ekipman pou pouvwa pwòp li yo (1.5V, 1.8V, 2.5V, oswa 3.3V), sa ki pèmèt nivo vòltaj separe pou rezilta diferan.

High-pèfòmans PLL

PLL entegre a asire siyal revèy ki estab ak serye ak deteksyon fèmen pwogramasyon pou siveyans presizyon.Li gen ladan twa divizeur pwodiksyon pwogramasyon ki opere nan pouvwa nan 2 (1, 2, 4, 8, 16, 32), fè ajisteman frekans senp.Filtre a bouk sou-chip ede diminye bri, pandan y ap gaye konpatibilite revèy spectre minimize entèferans elektwomayetik.Aparèy la sipòte tou de fidbak entèn ak ekstèn, ofri opsyon fleksib senkronizasyon revèy.

Ajisteman faz presizyon

Ou ka amann-melodi chak pwodiksyon ak jiska ± 5ns nan ajisteman faz aliman siyal avèk presizyon.Aparèy la bay uit anviwònman faz pwogramasyon ak yon gwosè etap minimòm de 156PS, asire egzak kontwòl distribisyon.Li sipòte mòd ajisteman koryas ak amann, ki pèmèt ou satisfè kondisyon sistèm diferan.

Plizyè domèn frekans revèy

ISPPAC-CLK5320S-01TN64C a sipòte jiska twa domèn separe frekans revèy, sa ki pèmèt plizyè siyal distribisyon yo dwe jere avèk efikasite nan yon aparèy sèl.Karakteristik sa a se ideyal pou sistèm ki mande pou endepandan sous revèy pou eleman diferan.

Entran revèy fleksib ak fidbak

Aparèy sa a bay yon seri de opinyon pwogramasyon ak estanda fidbak, ki gen ladan LVTTL, LVCMOS, SSTL, HSTL, LVDS, LVPECL, Diferansyèl HSTL, ak diferans SSTL.Revèy A/B multiplexeur seleksyon an pèmèt pou oblije chanje ant sous D ', pandan y ap chemen an fidbak pwogramasyon sipòte LVTTL, LVCMOS, SSTL, ak HSTL.Anplis de sa, bati-an revokasyon pwogramasyon senplifye jesyon siyal, amelyore pèfòmans an jeneral.

Konfòmite cho priz

ISPPAC-CLK5320S-01TN64C a se konfòme cho priz, sa vle di tout entrain ak rezilta rete konplètman fonksyonèl menm pandan échanjé cho.Sa a asire operasyon kontinyèl san yo pa risk pou yo pèt done oswa entèripsyon.

Jtag ak nan-sistèm pwogramasyon

Aparèy la sipòte eskanè fwontyè JTAG ak nan-sistèm pwogramasyon, fè konfigirasyon ak tès fasil san yo pa bezwen yo retire li nan kous la.Sa a senplifye debogaj ak akselere tan devlopman.

Bon iminite bri

Ki fèt yo kenbe tèt ak bri ekipman pou pouvwa, aparèy sa a asire operasyon ki estab ak serye menm nan anviwònman elektrik fè bwi.Sa fè li yon chwa ideyal pou aplikasyon pou pèfòmans-wo ki mande pou jesyon revèy presizyon.

Tanperati ak opsyon anbalaj

ISPPAC-CLK5320S-01TN64C a disponib nan tou de komèsyal (0 ° C a 70 ° C) ak endistriyèl (-40 ° C a 85 ° C) chenn tanperati, asire pèfòmans serye nan diferan kondisyon anviwònman an.Li vini nan 48-PIN ak 64-PIN TQFP pakè, fè li fasil entegre nan sistèm divès kalite.

Espesifikasyon teknik

Espesifikasyon teknik nan Semiconductor lasi, ISPPAC-CLK5320S-01TN64C.

Atribi	Valè
Fabrikan	Semiconductor lasi
Seri	ISPCLOCK ™
Lèt	Clock dèlko, distribisyon fanout, zewo reta tanpon
Kantite sikui	1
Vòltaj - Pwovizyon pou	3V ~ 3.6V
Operating Temp.	0 ° C ~ 70 ° C
Frekans - Max	267MHz
Rapò - Antre: Sòti	2:20
Plèn	Wi ak kontoune
Divize/miltiplikatè	Wi/non
Diferansyèl - Antre: Sòti	Wi/non
Mize	HSTL, LVCMOS, LVDS, LVPECL, LVTTL, SSTL
Randman	ehstl, hstl, lvcmos, lvttl, sstl
Pake / Ka	64-LQFP
Pake founisè	64-TQFP (10x10)
Kalite aliye	Sifas mòn
Pakèt	Plato
Nimewo pwodwi baz	ISPPAC-CLK53

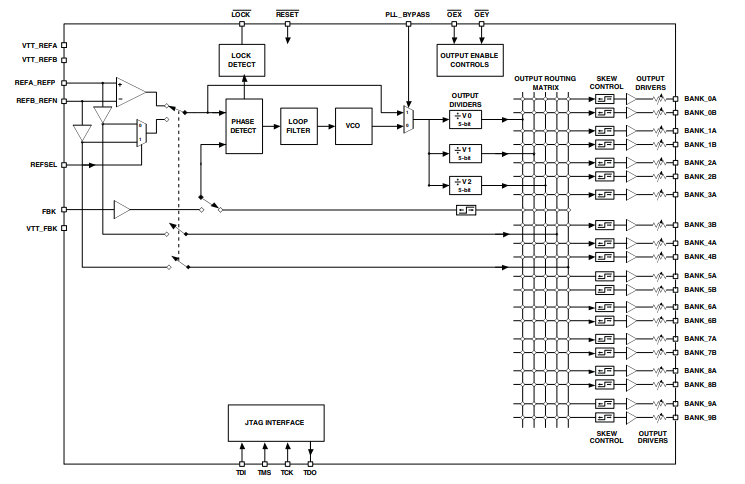

Dyagram blòk fonksyonèl nan ISPPAC-CLK5320S-01TN64C

Dyagram lan montre kouman ISPPAC-CLK5320S-01TN64C a travay kòm yon dèlko revèy pwogramasyon.Li pran plizyè siyal revèy referans (REFA, REFB) ak yon siyal fidbak (FBK) kenbe tout bagay nan senk.Yon opinyon seleksyon (RefSel) chwazi ki referans yo itilize.Detektè a faz konpare referans lan chwazi ak siyal la fidbak, ak filtre nan bouk smooths soti nenpòt ki varyasyon anvan pase siyal la nan osilatè a vòltaj-kontwole (VCO).VCO a jenere yon revèy segondè-frekans, ki se Lè sa a, divize an rezilta revèy diferan.Rezilta sa yo ale nan yon matris routage, kote yo ka ajiste pou distribisyon (kontwòl krochi) anvan yo te voye soti nan chofè pwodiksyon.Sistèm lan gen ladan tou pwodiksyon pèmèt kontwòl, yon opsyon kontoune PLL, ak yon karakteristik deteksyon fèmen yo montre lè tout bagay se ki estab.Anplis de sa, se yon koòdone JTAG enkli pou pwogramasyon ak tès yo.Sa a konfigirasyon asire egzat distribisyon revèy atravè diferan pati nan yon sistèm, fè li itil pou processeurs, aparèy kominikasyon, ak lòt sikwi dijital.

Sèvi ak aplikasyon pou ISPPAC-CLK5320S-01TN64C

Awondisman Komisyon Konsèy Komen revèy

ISPPAC-CLK5320S-01TN64C a se lajman itilize pou distribye yon siyal revèy komen nan tout tablo sikwi.Li asire ke tout eleman ki konekte resevwa siyal distribisyon senkronize, amelyore kominikasyon ant diferan pati nan sistèm lan.Avèk ki ba li yo ak jitter, li ede kenbe presizyon siyal, diminye erè nan transfè done.

PLL ki baze sou jenerasyon frekans

Aparèy sa a karakteristik yon PLL pèfòmans-wo, ki pèmèt ou jenere frekans revèy ki estab ak pwogramasyon.Si ou bezwen miltipliye, divize, oswa senkronize frekans, ISPPAC-CLK5320S-01TN64C a bay jesyon revèy fleksib pou yon seri de aplikasyon pou, ki gen ladan pwosesis done, sistèm kominikasyon, ak aparèy entegre.

Segondè fanatik-soti revèy tanpon

Lè yon siyal revèy sèl bezwen kondwi eleman miltip, ISPPAC-CLK5320S-01TN64C a aji kòm yon serye segondè fanatik-soti tanpon.Avèk jiska 20 rezilta pwogramasyon, li ka distribye siyal revèy avèk efikasite pandan w ap kenbe ba oblik ant rezilta yo.Sa a se itil nan sistèm gwo kote subsistèm miltip mande pou yon revèy senkronize.

Zewo-reta revèy tanpon

Fonksyon tanpon zewo-reta nan ISPPAC-CLK5320S-01TN64C a asire ke revèy la pwodiksyon rete aliyen ak revèy la referans, anpeche dezekilib distribisyon.Sa a se itil espesyalman nan aplikasyon pou kote senkronizasyon egzak obligatwa, tankou interfaces memwa, aparèy rezo, ak sistèm pwosesis done gwo vitès.

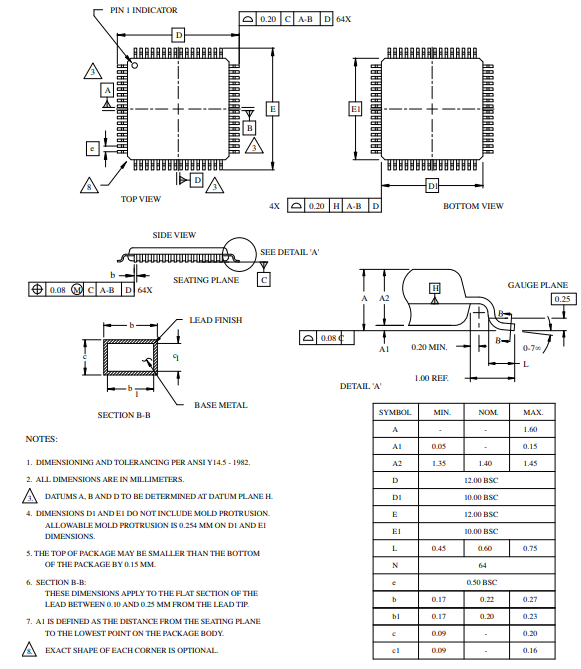

Plan dimansyon ISPPAC-CLK5320S-01TN64C

Dyagram lan bay dimansyon fizik ak detay layout nan pake ISPPAC-CLK5320S-01TN64C.Li gen ladan opinyon diferan-tèt, anba, bò, ak yon koup transvèsal-yo bay yon lide klè nan fòm li yo ak gwosè.Pake a gen 64 broch ranje alantou bor li yo.View nan tèt montre aranjman nan PIN, ak yon ti mak ki endike PIN 1 pou oryantasyon kòrèk.View anba a bay yon pèspektiv menm jan an, men soti nan anba.

View nan bò mete aksan sou wotè nan pake a, fòm nan mennen yo, ak ki jan yo pwolonje soti nan kò a.Yon detaye rale-an (detay 'A') montre ki jan mennen yo pliye ak manyen tablo a sikwi.Avyon an syèj se pati a ki fè kontak ak tablo a lè monte.

Yon tab bay lis mezi divès kalite, ki gen ladan wotè pake, lajè plon, ak espas ant broch.Tout dimansyon yo nan milimèt.Nòt yo eksplike tolerans, ki jan yo mezire pake a, ak plis detay tankou mwazi mwazi ak fini plon.Fòm egzak la nan kwen yo pa fiks, sa vle di ta ka gen varyasyon ti tay.Desen sa a asire apwopriye Fitting ak plasman nan eleman an sou yon tablo sikwi.

ISPPAC-CLK5320S-01TN64C Altènativ

Nimewo pati	Fabrikan	Karakteristik kle yo	Sèvi ak ka/nòt
ISPPAC-CLK5316S-01T64C	Semiconductor lasi	Menm jan ak ISPPAC-CLK5320S la men ak yon 2:16 Antre-a-pwodiksyon rapò.Sipòte menm ranje a vòltaj, frekans, ak Fòma pwodiksyon miltip.Vini nan yon pake 64-TQFP.	Apwopriye pou distribisyon revèy nan medyòm-echèl dijital Sistèm kote 16 rezilta yo ase.
ISPPAC-CLK5312S-01TN48I	Semiconductor lasi	Yon vèsyon pi ba-pwodiksyon ak yon rapò 2:12 opinyon-a-pwodiksyon. Sipòte karakteristik yo revèy menm men opere nan yon seri tanperati pi laj (-40 ° C a 85 ° C).Vini nan yon pake ki pi piti 48-TQFP.	Pi bon pou aplikasyon pou endistriyèl ki mande gaya Tolerans tanperati a ak distribisyon revèy modere.
ISPPAC-CLK5308S-01TN48I	Semiconductor lasi	Ofri yon distribisyon revèy 8-pwodiksyon ak yon menm jan an Mete karakteristik, ki gen ladan yon PLL, plizyè opinyon/fòma pwodiksyon, ak yon max Frekans nan 267MHz.Li opere tou nan ranje -40 ° C a 85 ° C.	Ki fèt pou kontra enfòmèl ant, segondè-re-jesyon revèy nan anviwònman piman bouk oswa aplikasyon espas-limite.

Sou semi -conducteurs lasi

Semiconductor lasi devlope ba-pouvwa, pèfòmans-wo solisyon pwogramasyon pou jesyon revèy, koneksyon, ak pwosesis.Kòm manifakti a nan ISPPAC-CLK5320S-01TN64C a, LATTICE bay serye ak fleksib teknoloji distribisyon revèy ki fèt pou distribisyon egzat ak senkronizasyon.Avèk yon konsantre sou inovasyon ak efikasite, lasi kontinye sipòte elektwonik modèn ak konfyans, solisyon-wo kalite.

Konklizyon

ISPPAC-CLK5320S-01TN64C a se yon solisyon jesyon revèy fleksib ak serye ki fèt pou kenbe sistèm ou kouri san pwoblèm.Avèk karakteristik pwogramasyon li yo, ki ba oblik, ak opsyon pwodiksyon miltip, li asire distribisyon egzat pou aplikasyon pou divès kalite.Si ou bezwen yon tanpon zewo-reta, jenerasyon frekans, oswa distribisyon segondè fanatik-soti, aparèy sa a bay pèfòmans lan ak fleksibilite ou bezwen.Si ou ap chèche pou yon fason serye nan jere siyal revèy, sa a se yon gwo chwa.

Fich pdf

ISPPAC-CLK5320S-01TN64C FACASHEET:

ISPPAC-CLK5320S-01TN64C.PDF
