USB-C pinout ak karakteristik

USB-C, oswa USB Kalite-C, se yon gwo avansman nan estanda koneksyon, ofri gwo vitès done transfè ak efikas livrezon pouvwa.Avèk pousantaj transfè done rive jiska 10GB/s ak kapasite pouvwa ki rive jiska 100W, USB-C te byen vit vin estanda a inivèsèl pou aparèy modèn elektwonik.Sa a normalizasyon senplifye koneksyon ak anpil amelyore pèfòmans nan yon pakèt domèn aparèy, ki gen ladan laptops, smartphones, ak periferik.Koòdone nan USB-C gen anpil karakteristik: yon user-zanmitay Connector revèsib, sipò pou plizyè estanda transfè done, ak avanse pouvwa livrezon negosyasyon.Chak nan karakteristik sa yo kontribye nan adaptabilite a ak efikasite nan USB-C, fè li yon eleman kle nan teknoloji kontanporen.Gid sa a eksplore spesifik yo nan pinout USB-C a ak karakteristik, ki eksplike detay yo teknik ak fonctionnalités ki sipòte itilize toupatou li yo ak sèvis piblik.

Katalòg

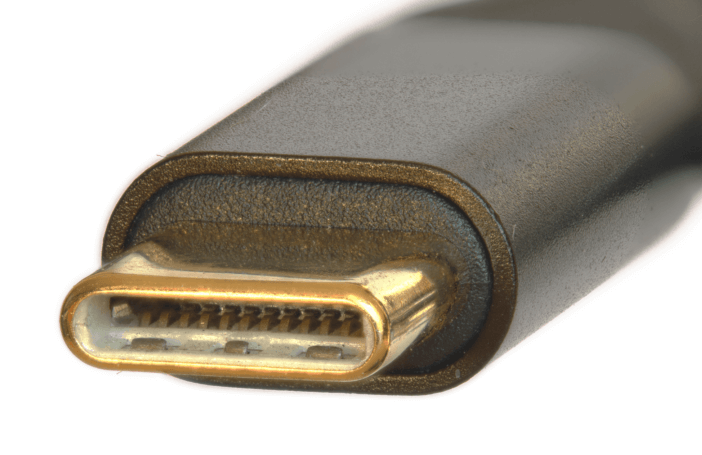

Figi 1: USB-C

Ki sa ki USB-C?

USB-C, oswa USB Kalite-C, se yon estanda koneksyon modèn ki pèmèt gwo vitès transfè done ak livrezon pouvwa efikas.Li sipòte pousantaj transfè done ki rive jiska 10GB/s epi yo ka okipe koule pouvwa ki rive jiska 100W.Sa a adaptabilite fè USB-C yon estanda inivèsèl pou aparèy kontanporen, asire echanj done vit ak pwisan kapasite chaje.USB-C te vin lajman adopte nan aparèy divès kalite, ki gen ladan laptops, smartphones, ak periferik, paske li senplifye koneksyon ak ranfòse pèfòmans.

USB-C karakteristik

Connector flippable

Connector a USB-C karakteristik yon simetrik, konsepsyon flippable, fè li trè user-zanmitay.Kontrèman ak pi gran konektè USB, ki mande pou yon oryantasyon espesifik, yo ka ploge nan USB-C dwe mete nan pò a nan nenpòt direksyon.Chanjman sa a fè pwosesis koneksyon an pi vit ak pi bon pou itilizatè yo.Epitou, bezwen an redwi pou tantativ miltip kòrèkteman aliyen ploge a diminye mete ak chire sou tou de Connector a ak pò a, ki ede pwolonje validite yo.

Sipò pou plizyè estanda

Koòdone nan USB-C sipòte divès kalite estanda USB ak pwotokòl twazyèm-pati, fè li yon solisyon konplè pou transfè done divès ak bezwen pwodiksyon videyo.USB-C sipòte USB 2.0 ak pousantaj transfè done jiska 480 Mbps pou transfè dosye estanda ak koneksyon periferik.Li te tou akomode USB 3.0, ofri vitès jiska 5 Gbps pou manyen done pi vit.USB 3.1 Gen 2 amelyore sa a plis, fournir vitès jiska 10 Gbps, ideyal pou wo-rezolisyon koreksyon videyo ak transfè dosye gwo.

Adaptabilite USB-C a pwolonje ak sipò li yo pou mòd altène, sa ki pèmèt li okipe pwotokòl done ki pa USB.DisplayPort Altène Mode pèmèt videyo ak odyo transmisyon siyal, fasilite koneksyon ak monitè ak televizyon san yo pa câbles separe, senplifye dispozisyon ak mwens fil.Sipò HDMI nan USB-C pèmèt koneksyon ak aparèy HDMI-ekipe tankou pi gran monitè ak televizyon, asire konpatibilite nan tout teknoloji ekspozisyon diferan.

Entegrasyon Thunderbolt 3 ak USB-C konbine plizyè done ak pwotokòl ekspozisyon, ki gen ladan PCIe ak DisplayPort, sou yon kab sèl.Sa a sipòte done gwo vitès transfere jiska 40 Gbps ak koneksyon ak aparèy divès kalite, ki soti nan pèfòmans-wo kondui ekstèn nan 4K montre, asire pèfòmans tèt san yo pa bezwen konektè separe.USB-C tou sipòte mobil-wo definisyon lyen (MHL), sa ki pèmèt aparèy pòtab pou konekte avèk pi gwo montre tankou televizyon ak pwojektè lè l sèvi avèk konektè ki egziste deja.Sa a se itil pou aparèy mobil, pèmèt pi gwo ekran pou prezantasyon oswa medya lèktur san yo pa cartes siplemantè oswa câbles.

Negosyasyon livrezon pouvwa

USB-C vle di soti pou kapasite li nan delivre yon anpil nan pouvwa a aparèy, jere nan USB livrezon pouvwa a (PD) pwotokòl.USB-C ka bay jiska 20 vòlt ak 5 anpli, sa ki lakòz yon pwodiksyon pouvwa maksimòm de 100 wat.Sa fè li apwopriye pou chaje pi gwo aparèy tankou laptops ak tablèt, osi byen ke pi piti aparèy tankou smartphones.Kontrèman ak pi gran estanda ak rezilta pouvwa fiks, USB-C pèmèt pou negosyasyon pouvwa dinamik, kote aparèy kominike yo chwazi nivo a pouvwa dwa.Sa a asire aparèy la konekte resevwa kantite lajan an egzak nan pouvwa li bezwen, amelyore chaje efikasite ak anpeche surcharges.

Livrezon pouvwa USB sipòte divès kalite vòltaj ak nivo aktyèl, sa ki pèmèt aparèy yo trase pouvwa ki pi efikas dapre bezwen yo.Pou egzanp, yon smartphone ta ka bezwen 5V nan 2A, pandan y ap yon laptop ta ka mande pou 20V nan 5A.Fleksibilite sa a fè USB-C adaptab ak optimize itilize enèji, diminye fatra ak jenerasyon chalè.

USB Kalite-C Plòg/Ploge Pins yo

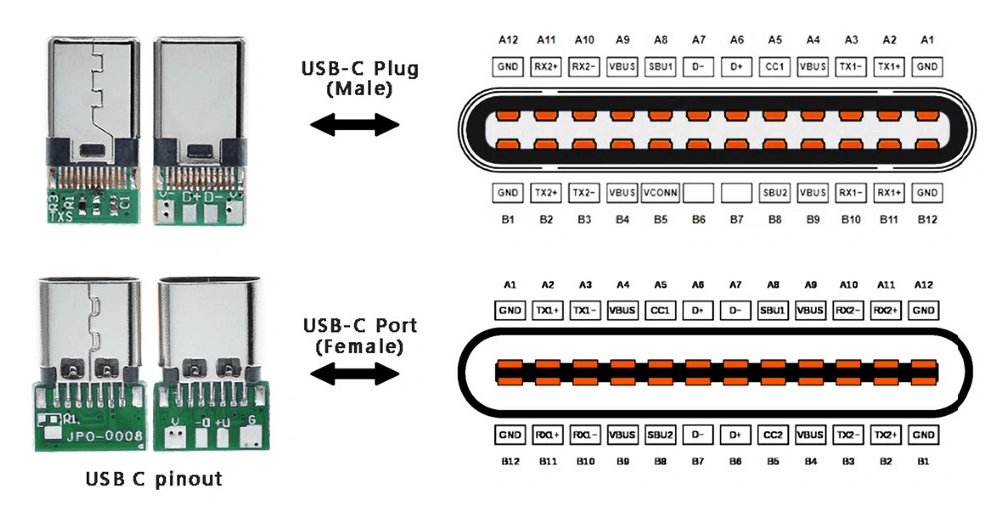

Figi 2: USB-C ploge broch

USB Kalite-C Connector a gen 24 broch ki bay li anpil itilizasyon.Uit broch okipe transfè done superspeed, sipòte pousantaj jiska 10 Gbps pou echanj dosye vit.Kat broch yo se pou livrezon pouvwa, sipòte jiska 100 wat, sa ki pèmèt USB-C chaje laptops, pouvwa aparèy ekstèn, ak pouvwa transfè ant aparèy.Pins ki rete yo jere koneksyon tè, konfigirasyon, ak pwotokòl kominikasyon, asire w ke Connector a ap travay kòrèkteman epi li se fleksib nan itilizasyon li yo.

USB 2.0 pè diferans

D+ ak D- broch yo jwe yon wòl kle nan USB 2.0 koneksyon, sa ki pèmèt transfè done ant aparèy.Nan USB Kalite-C Connector a, sa yo broch yo double, ak de D+ broch ak de D- broch nan Plòg la.Konsepsyon sa a asire ke transmisyon done rete konsistan kèlkeswa oryantasyon ploge an, kenbe nati revèsib Connector a.Menm si gen de kouche nan broch sa yo, yo travay kòm yon pè sèl pou USB 2.0 transmisyon done, bay kominikasyon serye ak efikas ant aparèy ki konekte.Sa a redondans pa sèlman fè li pi fasil pou itilizatè yo, men tou asire fò entegrite done pandan transfè.

USB-C ploge pinout

Ploge nan USB-C sèvi kòm koòdone nan estanda pou anpil aparèy elektwonik, ofri yon koneksyon inifye ak fleksib.VBUS (vòltaj otobis la) broch, A1 ak B1, yo se kle pou livrezon pouvwa.Okòmansman mete nan 5V, vòltaj la ka ogmante jiska 20V oswa menm 48V nan livrezon pouvwa (PD) negosyasyon, ak yon aktyèl maksimòm de 5A.Sa a pèmèt USB-C a bay jiska 240W nan pouvwa, ase yo chaje pi gwo aparèy tankou laptops.Ajisteman an dinamik asire aparèy ki konekte resevwa pouvwa a dwa ki baze sou bezwen yo.

D+ ak D- Pins, A6, A7, B6, ak B7, yo bezwen pou gwo vitès transfè done, sipòte estanda USB tankou USB 2.0, USB 3.0, ak USB 3.1 Gen 2. Pins sa yo pèmèt kominikasyon efikas nan tout aparèy ki opereAnba diferan estanda USB, asire gwo vitès done transfè ak bak konpatibilite ak pi gran vèsyon USB.

Chanèl konfigirasyon (CC) broch yo, A5 ak B5, se kle pou kominikasyon aparèy.Yo jere kondisyon pouvwa, detèmine wòl aparèy (sous pouvwa oswa koule pouvwa), ak configured detay koneksyon.Negosyasyon sa a ede optimize livrezon pouvwa ak transmisyon done.

Pins yo itilize (SBU) broch, A2 ak B2, okipe siyal band yo itilize nan siyal mòd altène, sa ki pèmèt USB-C a sipòte fonksyon ki pa USB tankou DisplayPort oswa HDMI.Sa a ogmante fonksyonalite Connector a pi lwen pase kapasite estanda USB, diminye bezwen an pou konektè siplemantè.

Idantite a (ID) broch, A4 ak B4, detekte oryantasyon kab ploge a ak idantifye Pwodwi pou Telefòn.Yo ede detèmine si yon aparèy ta dwe aji kòm yon sous pouvwa oswa koule, asire pouvwa kòrèk ak wòl done pou aparèy ki konekte.Sa a amelyore eksperyans itilizatè pa asire bon koneksyon ak operasyon kèlkeswa oryantasyon ploge.

Tè a (GND) broch, A3 ak B3, bay referans a tè ki nesesè pou pouvwa ak liy done, asire operasyon an ki estab ak san danje nan USB-C Connector la.Bon baz anpeche defo elektrik ak kenbe transmisyon done ak entegrite livrezon pouvwa.

Pouvwa ak broch tè

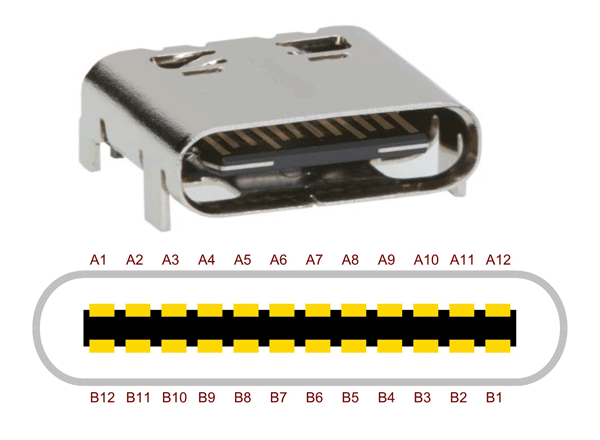

Figi 3: Pouvwa ak broch tè

Broch yo VBUS ak GND yo se pati kle nan sistèm livrezon pouvwa Connector USB a.PIN la VBUS founi pouvwa, pandan y ap PIN la GND bay chemen an retounen pou siyal elektrik.Pa default, VBUS delivre 5V, men nan negosyasyon ant aparèy ki konekte, vòltaj sa a ka ogmante jiska 20V, ak yon kapasite aktyèl la ki rive jiska 5A.Sa a pèmèt pou yon livrezon pouvwa ki rive jiska 100W, apwopriye pou chaje pi gwo aparèy tankou òdinatè kaye.Kapasite nan ajiste livrezon pouvwa dinamikman se yon karakteristik kle nan USB Kalite-C, Restoration nan bezwen pouvwa divès kalite.

Broch yo RX ak TX

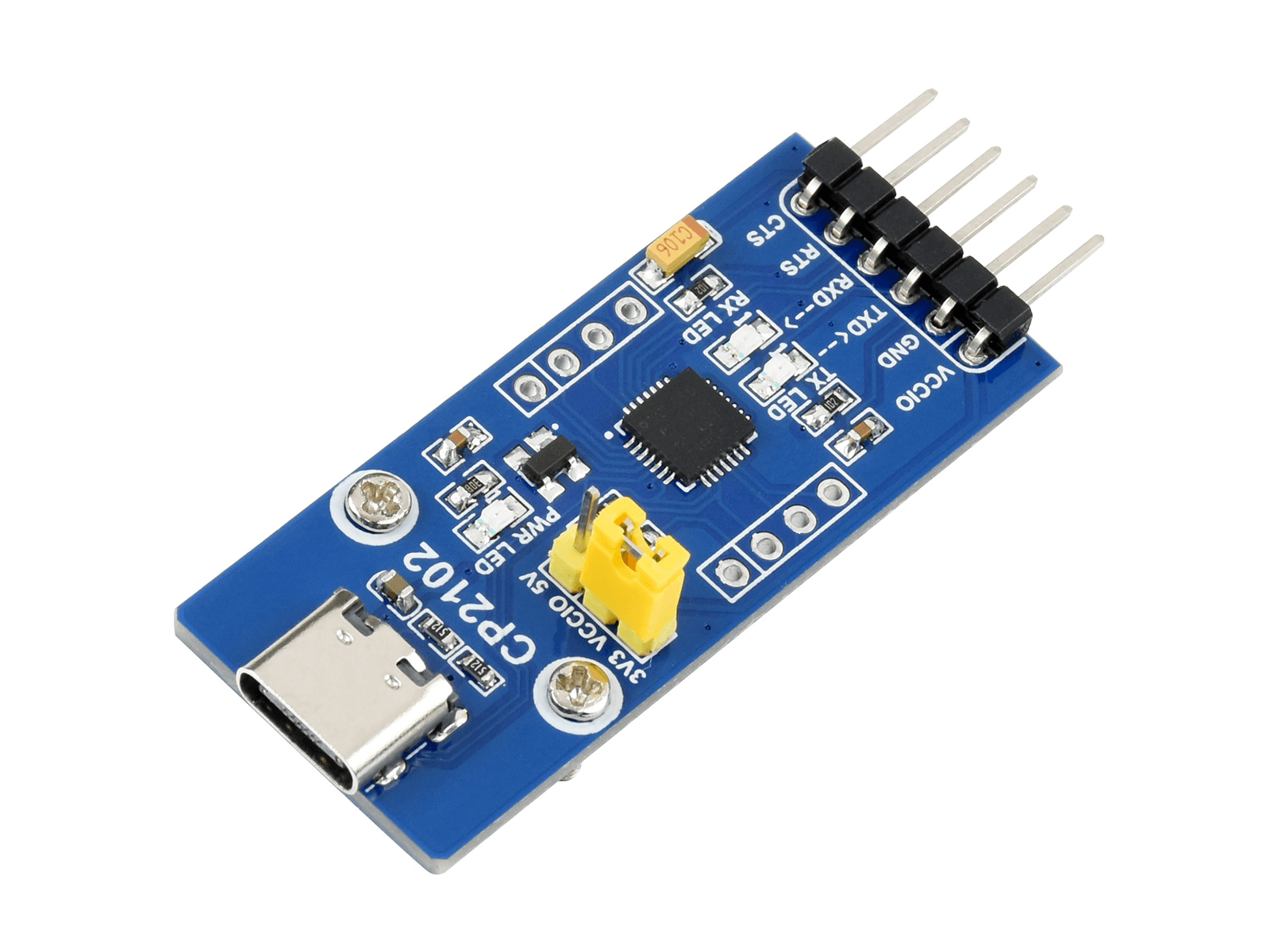

Figi 4: Kalite-C UART Komisyon Konsèy la

RX (resevwa) ak TX (transmèt) broch yo se kle pou transfè done nan USB 3.0 ak USB 3.1 pwotokòl.Connector a USB Kalite-C gen de kouche nan RX ak TX pè diferans, ki okipe segondè-vitès done transfè efektivman.Konsepsyon an flippable nan USB Kalite-C bezwen yon multiplexeur asire bon liy liy routage pa gen pwoblèm ki jan ploge nan se eleman, sipòte nati revèsib Connector a.Pè diferans sa yo tou pèmèt pou mòd altène, pèmèt USB-C Connector a yo travay avèk lòt pwotokòl tankou DisplayPort oswa HDMI pou videyo ak transmisyon odyo.Yo menm tou yo sipòte USB livrezon pouvwa (USB PD), ki pèmèt aparèy negosye bezwen pouvwa ak delivre jiska 100 wat pou chaje ak alimante pi gwo aparèy.

Broch yo CC1 ak CC2

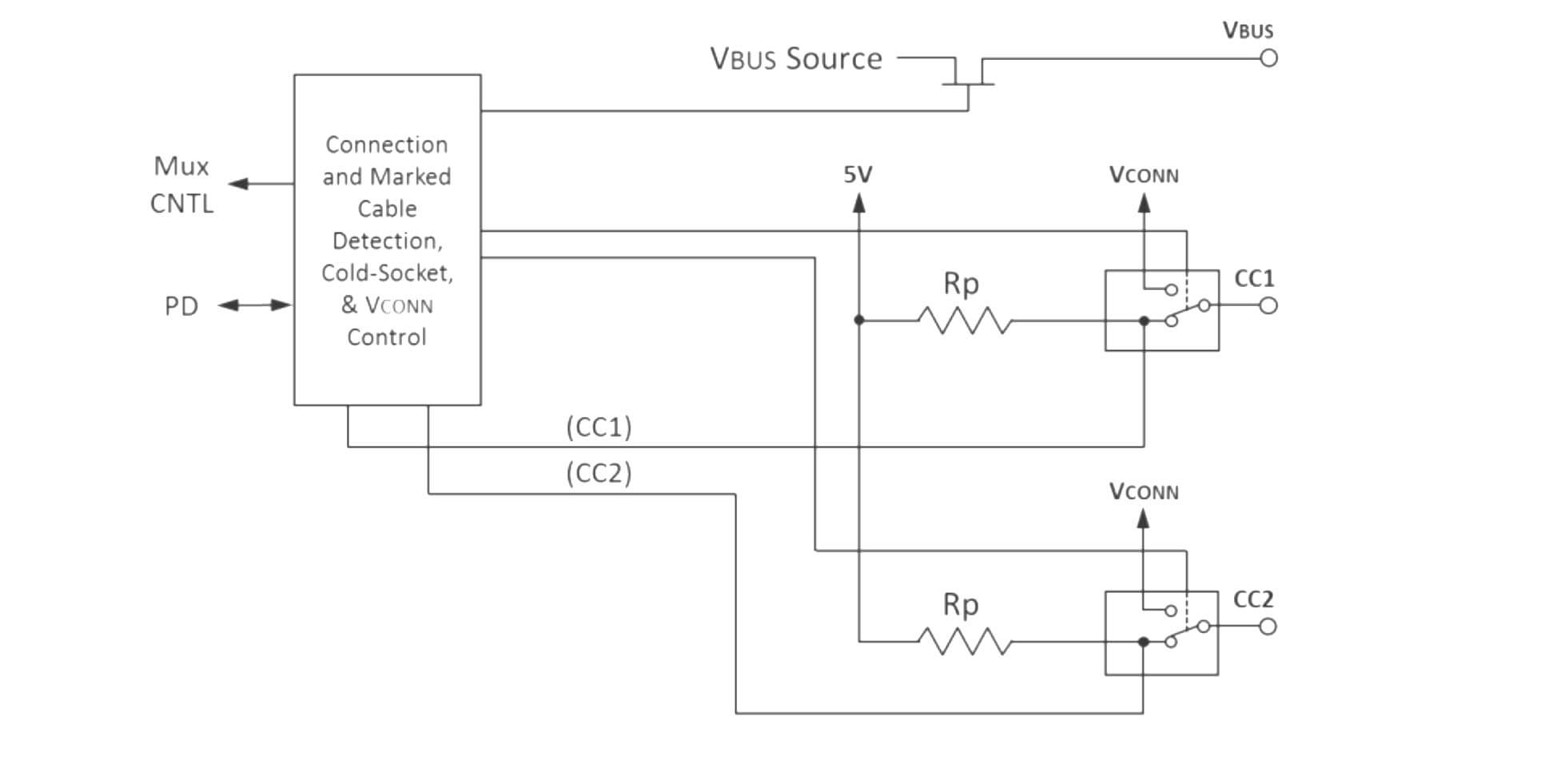

Figi 5: modèl fonksyon pou CC1 ak CC2

Konfigirasyon kanal la (CC) broch, CC1 ak CC2, se pati kle nan USB Kalite-C estanda a.Yo detekte prezans ak oryantasyon kab la, pou asire aliyman kòrèk kèlkeswa jan Connector a mete.Karakteristik sa a pèmèt pou revèsib oryantasyon ploge, fè li pi fasil pou itilizatè a.Anplis detekte oryantasyon, broch yo CC tou enfòme aparèy ki konekte sou kapasite yo pouvwa ki disponib nan koneksyon an, pèmèt jesyon pouvwa efikas.Aparèy itilize enfòmasyon sa a yo ajiste konsomasyon pouvwa yo ki baze sou aktyèl la maksimòm pò a USB ka bay.

Broch yo CC tou jwe yon wòl enpòtan nan USB livrezon pouvwa a (PD) pwotokòl ak altènatif mòd fonctionnalités.Pa siveyans nivo vòltaj sou broch sa yo, aparèy negosye nivo yo pouvwa ki apwopriye ki nesesè pou operasyon optimal.Negosyasyon sa a sipòte pi wo livrezon pouvwa, pi vit chaje, ak kapasite nan pouvwa plis aparèy mande.Broch yo CC tou ede etabli pwotokòl kominikasyon done.Lè w ap antre nan mòd altène, broch sa yo configured koneksyon an sipòte diferan kalite done, tankou videyo oswa segondè-vitès transfè done, pa konfigirasyon USB Kalite-C koòdone nan.

PIN la VConn

PIN la VConn bay pouvwa a elektwonikman make ak aktif câbles ekipe ak re-chofè bato oswa lòt konpozan elektwonik.Konpozan sa yo aktif amelyore bon jan kalite siyal ak asire transmisyon done serye sou pi long distans oswa nan chemen routage konplèks.PIN la VConn delivre yon 5V, 1W sous pouvwa a konpozan sa yo, pèmèt operasyon yo.Sa a se ekipman pou pouvwa ki nesesè pou câbles ki sipòte segondè-vitès transfè done ak lòt fonksyon avanse.Pa kap founi bay pouvwa ki nesesè nan eleman sa yo, PIN la VConn asire ke se entegrite siyal konsève, diminye risk pou yo pèt done oswa koripsyon.

Broch yo SBU1 ak SBU2

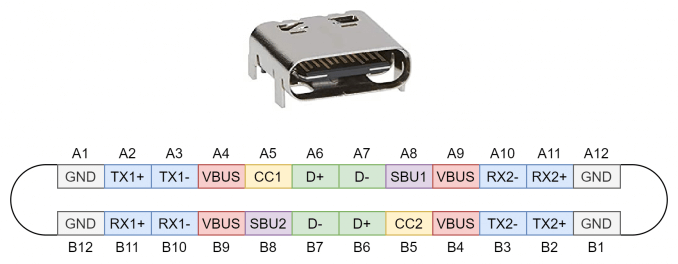

Figi 6: USB Kalite-C Plòg (devan View)

SBU a (itilize band) broch, SBU1 ak SBU2, yo fèt pou ba-vitès chemen siyal ak jwe yon wòl kle nan adaptabilite USB Kalite-C Connector la.Sa yo broch yo prensipalman itilize nan mòd altène, sa ki pèmèt USB Kalite-C Connector a sipòte pwotokòl ki pa USB tankou DisplayPort oswa HDMI.Lè l sèvi avèk sa yo chanèl band, USB-C Connector a ka pote diferan kalite done, pwolonje fonctionnalités li yo pi lwen pase operasyon USB estanda.Sa a sipò milti-pwotokòl pèmèt aparèy yo sèvi ak yon sèl USB-C Connector pou kalite koneksyon miltip, senplifye konsepsyon an ak diminye kantite pò yo mande yo.

USB livrezon pouvwa

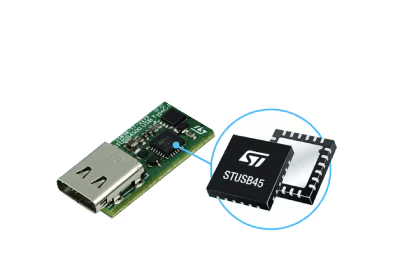

Figi 7: livrezon pouvwa USB

SB Power Livrezon (PD) se yon sistèm avanse ki amelyore anpil itilize nan USB Kalite-C konektè.Li pèmèt aparèy yo negosye epi chwazi nivo yo pouvwa dwa nan yon sèl-fil kominikasyon sou CC a (Chèn konfigirasyon) liy lan.Pwosesis sa a pèmèt aparèy ajiste nivo pouvwa yo matche ak bezwen espesifik yo, fè USB-C pi fleksib ak efikas.USB PD travay pa mete kanpe yon lyen kominikasyon ant sous la pouvwa ak aparèy la.Se lyen sa a itilize yo pataje enfòmasyon sou bezwen pouvwa ak kapasite.Yon fwa konekte, aparèy yo sèvi ak liy lan CC yo kòmanse pwosesis la negosyasyon, pataje Des pouvwa yo, ki gen ladan detay sou vòltaj la ak nivo aktyèl yo ka sipòte.

Sistèm lan sipòte nan yon pakèt domèn nivo pouvwa, ki soti nan pouvwa ki ba pou gadjèt ti pouvwa a pou chaje laptops ak lòt aparèy pouvwa-grangou.Sa a se fleksibilite reyalize nan Des predefini pouvwa ki mete nivo pouvwa estanda.Pou egzanp, USB PD ka delivre pouvwa nan tension diferan, tankou 5V, 9V, 15V, ak 20V, ak nivo aktyèl sòti nan 0.5A a 5A.Sa vle di yon sèl USB-C pò ka efektivman chaje yon smartphone, pouvwa yon laptop, oswa menm kondwi ekspozisyon ekstèn.Kapasite nan ajiste nivo pouvwa sou vole a se patikilyèman itil pou batri ki mache ak aparèy.Li asire aparèy la vin jis kantite lajan an dwa nan pouvwa, anpeche surcharj ak diminye rasanbleman chalè, ki ka pwolonje lavi batri ak amelyore sekirite.Epitou, kapasite nan delivre pi wo nivo pouvwa pèmèt pou pi vit fwa chaje, fè li pi bon pou itilizatè yo.

Anplis livrezon pouvwa a, sistèm lan sipòte transfè done, sa ki pèmèt pou pouvwa ak echanj done sou menm koneksyon an.Sa fè USB PD pafè pou aparèy modèn ki bezwen tou de pouvwa ak gwo vitès koneksyon done, tankou smartphones, tablèt, ak laptops.

Mòd altène

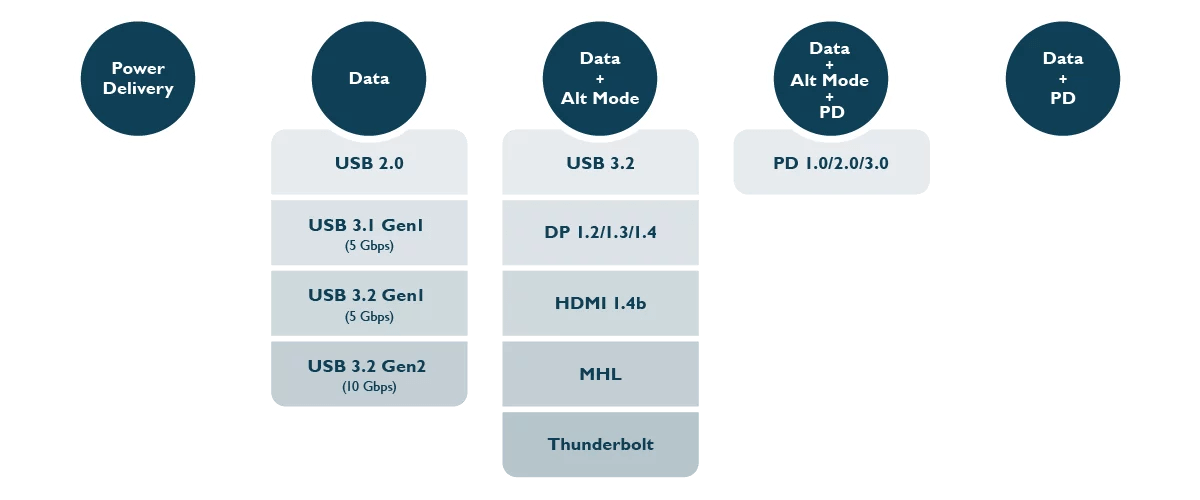

Figi 8: USB Kalite-C mòd altène

Sipò USB Kalite-C a pou mòd altène se youn nan karakteristik ki pi irezistib li yo, transfòme li nan yon Connector inivèsèl ki ka ranplase pò miltip.Sa a adaptabilite senplifye konsepsyon aparèy ak koneksyon pa konsolide interfaces divès kalite nan yon sèl USB-C pò.

DisplayPort

DisplayPort se youn nan mòd prensipal altène ki te sipòte pa USB-C.Li fèt pou wo-rezolisyon videyo ak transfè odyo.Lè l sèvi avèk DisplayPort sou USB-C, aparèy ka voye videyo ak siyal odyo nan ekspozisyon ekstèn, tankou monitè ak televizyon, san yo pa bezwen yon Connector Displayport separe.Mòd sa a sipòte rezolisyon jiska 8k ak pi wo pousantaj rafrechi, fè li pafè pou aplikasyon pou ki bezwen bon jan kalite pwodiksyon videyo, ki gen ladan Gaming, koreksyon videyo, ak pwofesyonèl konsepsyon grafik.

Mobil High-Definisyon Link (MHL)

Mobil-wo definisyon lyen (MHL) altène mòd pèmèt aparèy pòtab tankou smartphones ak tablèt pou konekte avèk pi gwo montre, tankou televizyon ak pwojektè.MHL se patikilyèman itil pou difizyon kontni ki sòti nan yon aparèy mobil nan yon ekran pi gwo, bay yon fason fasil yo pataje videyo, foto, ak prezantasyon.Lè l sèvi avèk MHL sou USB-C, manifaktirè ka retire bezwen an pou dedye pò HDMI sou aparèy ti, diminye kantite a nan konektè ak espas ekonomize.

Loraj

Thunderbolt se yon koòdone fleksib ki konbine plizyè gwo vitès pwotokòl transfè done, ki gen ladan psi Express (PCIE) ak DisplayPort, ak kapasite livrezon pouvwa.Tonè sou USB-C pèmèt pou pousantaj transfè done trè vit ki rive jiska 40Gbps, ki se ideyal pou mande travay tankou koreksyon videyo, transfè dosye gwo, ak koneksyon ekstèn kat grafik.Kapasite nan delivre pouvwa ak done nan yon koneksyon sèl tonèr fè li pi fasil jere câbles ak amelyore koneksyon.

Dmi

HDMI (wo-definisyon koòdone miltimedya) se yon lòt koòdone lajman itilize ki ka sipòte via mòd altène USB-C la.HDMI se estanda a pou transfere videyo ak odyo soti nan yon aparèy sous nan yon ekspozisyon.Sèvi ak HDMI sou USB-C, aparèy ka delivre videyo definisyon-wo ak siyal odyo nan televizyon, monitè, ak pwojektè.Mòd sa a sipòte divès kalite fòma odyo, ki gen ladan pwodiksyon dijital odyo, fè li apwopriye pou sistèm teyat lakay yo ak dispozisyon pwofesyonèl odyo-vizyèl.

Avantaj nan USB-C mòd altène

Benefis prensipal la nan USB-C mòd altène se konbinezon an nan fonksyon miltip nan yon sèl pò fleksib.Sa fè aparèy ki pi senp pa diminye kantite pò ki nesesè, ki se trè itil pou aparèy ti tankou laptops, tablèt, ak smartphones.Li fè tou jesyon kab pi fasil ak diminye konpleksite an jeneral nan koneksyon aparèy.Altène mòd ogmante fleksibilite a ak itilite nan aparèy pa sipòte pwotokòl diferan nan yon Connector sèl.Itilizatè yo ka konekte aparèy yo nan anpil kalite periferik, ki gen ladan monitè, televizyon, pwojektè, aparèy depo, ak plis ankò, lè l sèvi avèk menm USB-C pò a.

Konprann wòl pò: DFP ak DRP

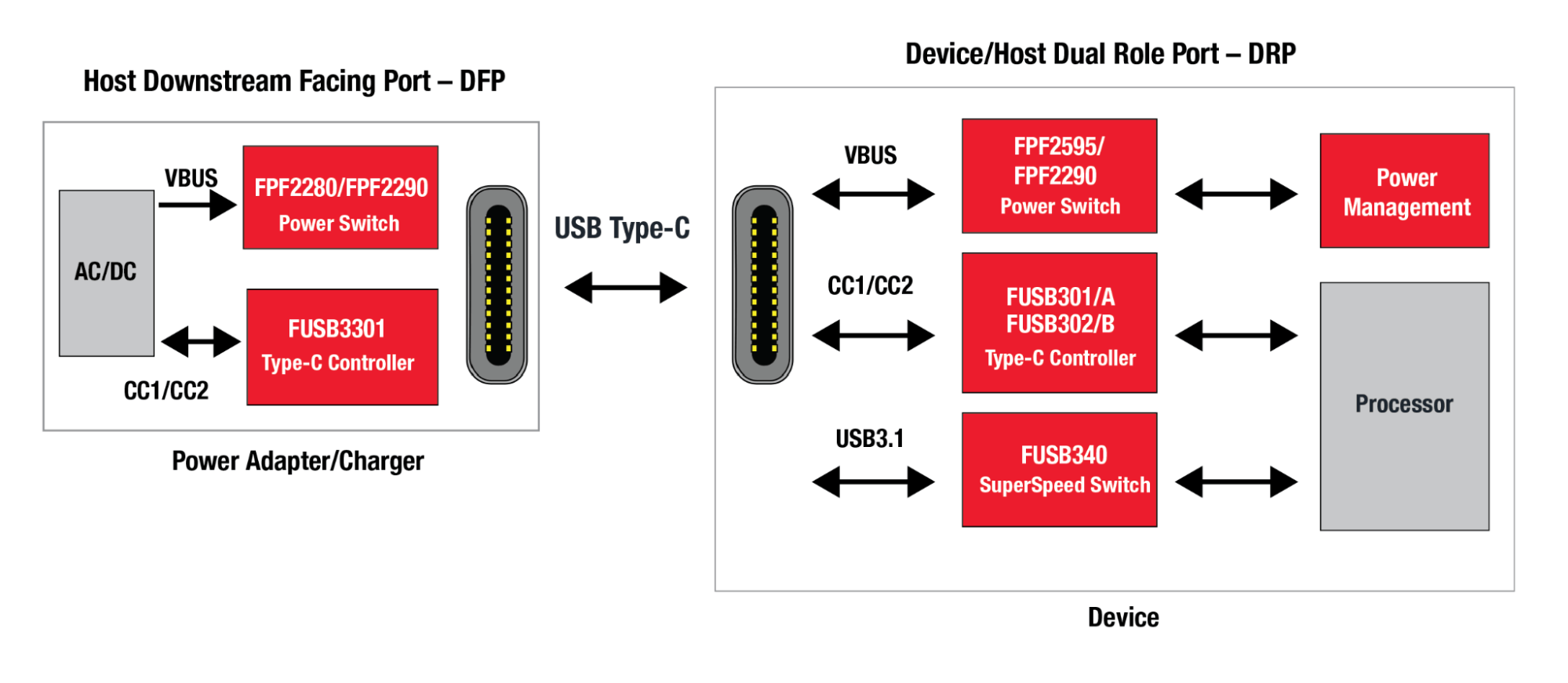

Figi 9: DFP ak DRP

Lè de aparèy konekte via USB, yon sèl aji kòm lame a (en fè fas a pò oswa DFP) ak lòt la kòm yon periferik.Lame a kontwole koneksyon an ak founiti pouvwa, pandan y ap periferik la sèvi ak pouvwa a ak reponn a demann lame a.Gen kèk aparèy, tankou telefòn mobil, gen pò doub wòl (DRP) epi yo ka chanje ant yo te yon lame ak yon periferik depann sou aparèy la konekte.Kapasite sa a pèmèt yon telefòn yo aji kòm yon lame lè ki konekte nan yon periferik tankou yon kondwi USB oswa kòm yon periferik lè ki konekte nan yon òdinatè.

Konklizyon

An konklizyon, konsepsyon fò USB-C a ak karakteristik avanse te fè li chwa nan tèt pou konekte elektwonik modèn.Connector flippable li fè li fasil yo sèvi ak ak diminye mete, ogmante rezistans a ak disponiblite nan koneksyon.USB-C sipòte plizyè estanda, ki gen ladan USB 2.0, USB 3.0, USB 3.1 Gen 2, ak mòd altène tankou DisplayPort, HDMI, ak Thunderbolt, en adaptabilite li yo.Sipò sa a pèmèt USB-C okipe divès kalite transfè done ak travay livrezon pouvwa ak yon sèl, koòdone efikas.Pwotokòl la livrezon pouvwa USB plis ranfòse fonctionnalités USB-C a pa pèmèt aparèy yo negosye nivo pouvwa pou pi bon chaje ak jesyon pouvwa atravè anpil kalite aparèy.Konsepsyon an detay pinout, ki gen ladan wòl yo nan VBUs, GND, RX, TX, CC, ak broch SBU, asire vit done transfè, livrezon pouvwa serye, ak sipò pou karakteristik avanse tankou mòd altène ak USB PD.Nati fleksib ak konplè USB-C a asire li rete enpòtan nan mond lan tout tan chanje nan aparèy elektwonik.Konprann detay sa yo ede yon sèl konplètman apresye inovasyon an teknolojik ki USB-C pote nan solisyon koneksyon modèn.

Kesyon yo poze souvan [FAQ]

1. Ki sa ki fil yo diferan nan yon kab USB-C?

Yon kab USB-C gen plizyè fil diferan, chak sèvi yon bi espesifik.Men sa yo enkli fil VBUS pou livrezon pouvwa, tè (GND) fil pou chemen retounen, pè diferans (D+ ak D-) pou USB 2.0 transfè done, pè diferans superspeed (RX ak TX) pou USB 3.0 ak pi wo vitès done, kanal konfigirasyon (CC) Fil pou detekte ak jere livrezon pouvwa ak pwotokòl done, fil itilize (SBU) fil pou mòd altène tankou DisplayPort oswa HDMI, ak fil VConn pou alimante câbles aktif ak bati-an elektwonik.

2. Ki pati ki nan yon Connector USB-C?

Connector a USB-C gen 24 broch ranje nan de ranje nan 12. Pati prensipal yo enkli vbus broch pou livrezon pouvwa, broch GND pou baz, pè diferans (D+ ak D-) pou USB 2.0 done, pè diferans superspeed (Rx ak Tx)Pou USB 3.0 ak pi wo vitès done, broch CC pou konfigirasyon ak jesyon pouvwa, broch SBU pou siyal mòd altène, ak broch VConn pou alimante câbles aktif.Konsepsyon simetrik Connector a pèmèt li yo dwe ploge nan nenpòt fason, gras a aranjman an reflete nan broch sa yo.

3. Èske tout USB-C câbles menm bagay la tou?

Non, se pa tout USB-C câbles yo se menm bagay la.Yo diferan nan kapasite yo tankou vitès transfè done, kapasite livrezon pouvwa, ak sipò pou mòd altène.Gen kèk USB-C câbles yo fèt sèlman pou chaje ak gen limite pousantaj transfè done, pandan ke lòt moun ka okipe gwo vitès done transfè jiska 40Gbps ak loraj 3 sipò.Menm jan tou, se pa tout câbles ka sipòte tout 100W kapasite nan livrezon pouvwa.Li gen bon konprann yo tcheke espesifikasyon yo nan yon kab USB-C asire li satisfè bezwen yo nan ka itilize espesifik ou.

4. Ki sa ki senbòl la D sou USB-C pò a?

Senbòl la D sou yon pò USB-C anjeneral endike ke pò a sipòte USB 2.0 vitès transfè done, ki montre prezans nan D+ ak D- liy pè diferans pou estanda sa a.Sa a make ede itilizatè yo konnen ke pò a ka okipe de baz transfè done ak chaje men li pa ka sipòte pousantaj yo done ki pi wo lye ak USB 3.0 oswa pi wo.

5. Ki sa ki vòltaj la maksimòm pou USB-C?

Vòltaj la maksimòm pou USB-C se 20 vòlt.Sa a se reyalize nan USB livrezon pouvwa a (PD) pwotokòl, ki pèmèt pou jesyon pouvwa fleksib ant aparèy.Espesifikasyon nan USB PD sipòte jiska 20V ak 5A, sa ki lakòz yon livrezon pouvwa maksimòm de 100 wat.Kapasite sa a fè USB-C apwopriye pou chaje nan yon pakèt domèn aparèy, ki soti nan smartphones laptops.
