USB Kalite A Konektè & Pinouts

USB Kalite A konektè gen lontan te yon karakteristik komen nan elektwonik, aji kòm lyen prensipal la pou konekte òdinatè, chajè yo, ak anpil lòt aparèy.Pandan ane yo, USB Kalite A ploge a te chanje anpil pou satisfè bezwen k ap grandi pou transfè done pi vit ak pi bon ekipman pou pouvwa.Atik sa a pral eksplike tout bagay ou bezwen konnen sou USB Kalite A konektè ak pinouts, depi nan kòmansman yo ak USB 2.0 nan amelyorasyon yo nan USB 3.0.Nou pral gade tou poukisa yo toujou lajman itilize jodi a.Si ou renmen teknoloji oswa yo se jis kirye sou ki jan aparèy ou travay, gid sa a ap ba ou yon BECA klè ak senp nan USB kalite fonksyon A ak itilizasyon.

Katalòg

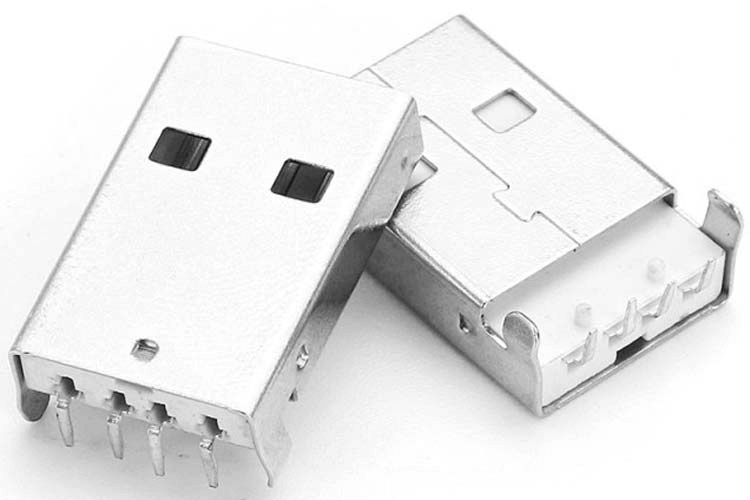

Figi 1: USB Kalite A konektè

Ki sa ki USB Kalite A?

USB Kalite A se yon ploge byen li te ye itilize konekte aparèy prensipal tankou òdinatè oswa chajè nan lòt aparèy tankou enprimant, kondui ekstèn, oswa smartphones.Anvan USB Kalite C te vini ansanm, USB Kalite A te ploge nan prensipal pou plizyè rezon.

Premye USB Kalite A ploge yo te gen yon konsepsyon senp ak kat kontak metal anndan an.Kontak sa yo pèmèt transfè done debaz ak livrezon pouvwa.Kontak sa yo te VCC (pouvwa), D- (done -), d + (done +), ak tè (GND).Konfigirasyon sa a te ase pou bezwen informatique bonè, sa ki pèmèt modès vitès done transfè ak pouvwa pou aparèy nan tan sa a.

Lè USB 3.0, yo te rele tou "SuperSpeed," te prezante, USB a Kalite A ploge te resevwa yon gwo ajou.Nimewo a nan kontak ogmante de kat a nèf.Chanjman sa a pèmèt pou anpil pi vit vitès done transfè pandan y ap kenbe menm fòm lan, fè li fasil yo sèvi ak ak pi gran pò USB.Kontak siplemantè yo nan USB 3.0 Kalite A ploge yo te ajoute yo kreye pi bon wout done, ki te mennen nan pi bon pèfòmans pou travay tankou difizyon videyo ak transfere dosye gwo.Senk kontak siplemantè yo enkli de pè pou transfè done pi vit, yon sèl kontak tè siplemantè, yon sèl kontak siplemantè pouvwa, ak yon sèl tè plak pwotèj siplemantè.Amelyorasyon sa yo pèmèt done transfè vitès jiska 5 Gbps, anpil pi vit pase pi gran USB 2.0 estanda a 480 Mbps.

Menm si nouvo ploge tankou USB Kalite C ofri plis karakteristik, tankou ke yo te kapab ploge nan swa fason ak sipòte pi wo done ak nivo pouvwa, USB Kalite A se toujou trè komen.Plizyè rezon eksplike poukisa li toujou lajman itilize.USB Kalite A ploge yo fò epi yo ka okipe itilize souvan san yo pa kraze.Anpil aparèy ak Pwodwi pou Telefòn toujou sèvi ak USB Kalite A, fè li fasil jwenn atik konpatib.Anpil sistèm aktyèl ak aparèy gen USB Kalite A pò, kenbe li popilè.

Itilizasyon komen nan USB Kalite A

USB Kalite A Connector a se yon karakteristik estanda nan anpil aparèy elektwonik, bay yon fason ki senp pou transfè done ak livrezon pouvwa.Isit la yo se itilizasyon prensipal yo nan USB Kalite A:

Odinatè pèsonèl

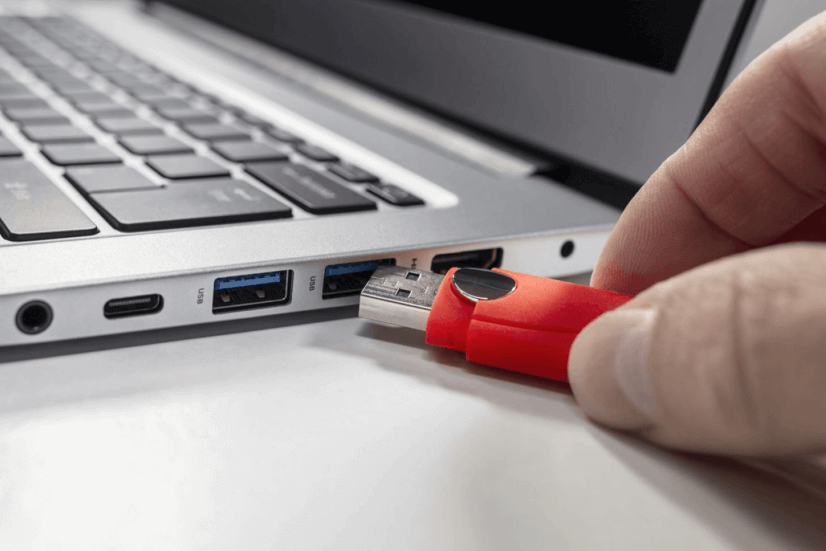

Figi 2: USB Kalite yon pò sou Desktop ak laptop

USB Kalite A pò yo jwenn sou tou de Bureau ak laptops.Yo konekte periferik tankou klavye, sourit, enprimant, ekstèn kondui difisil, ak kondui flash, sa ki pèmèt pou transfè done ak fonctionnalités siplemantè.

Televizyon

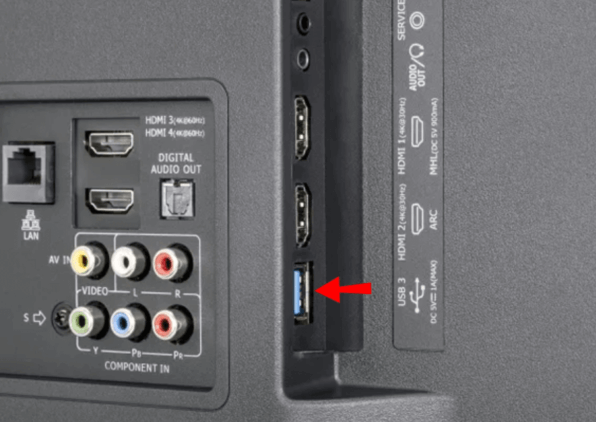

Figi 3: USB Kalite A pò sou televizyon

USB Kalite A pò sou televizyon konekte aparèy depo ekstèn tankou kondui flash USB ak ekstèn kondui difisil yo jwe dosye medya dirèkteman.Yo kapab tou mete ajou firmwèr ak lojisyèl oswa konekte periferik tankou dongles san fil pou kontwòl remote.

Sistèm mizik

Figi 4: USB Kalite A pò nan Stereos machin

Anpil sistèm mizik modèn gen USB Kalite A pò pou jwe dosye odyo soti nan kondui USB.Yo menm tou yo pèmèt pou chaje aparèy mobil ak konekte jwè medya pou lèktur dirèk odyo.

Consoles Gaming

Figi 5: USB Kalite A pò sou yon konsole

USB Kalite A pò sou consoles Gaming tankou pletasyon, Xbox, ak Nintendo Connect contrôleur, kask, aparèy depo ekstèn, ak lòt periferik Gaming.Yo menm tou yo sipòte chaje contrôleur san fil ak transfè done pou done jwèt sove.

Chargers aparèy mobil

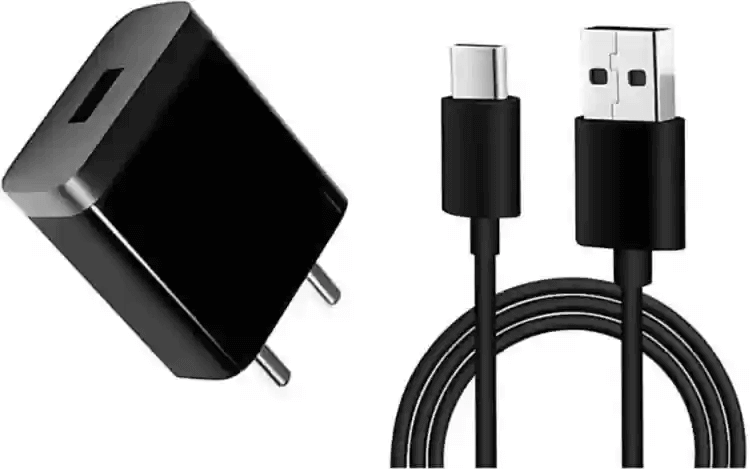

Figi 6: USB Kalite A konektè pou Chargers aparèy mobil

USB Kalite A konektè yo komen nan chajè aparèy mobil, bay yon koòdone estanda pou chaje smartphones, tablèt, ak lòt aparèy pòtab.Yo souvan yo te jwenn nan cartes miray, chajè machin, ak bank pouvwa.

USB tape yon pinout

Gen Connector a USB Kalite yon chanje anpil, espesyalman nan konfigirasyon PIN li yo, en soti nan USB 2.0 nan aktyèl USB 3.0 jenerasyon an.

USB 2.0 tape yon pinout

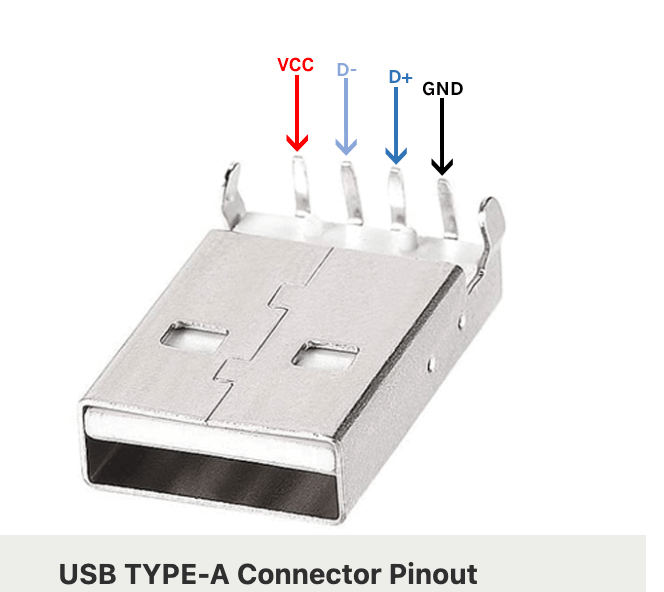

Figi 7: USB 2.0 Kalite yon pinout

• PIN 1 (VCC): Ofri +5V ekipman pou pouvwa

• PIN 2 (D-): liy done diferans pou siyal negatif

• PIN 3 (d+): liy done diferans pou siyal pozitif

• PIN 4 (GND): Koneksyon Ground

Broch sa yo fasilite transfè done debaz ak livrezon pouvwa

USB 3.0 tape yon pinout

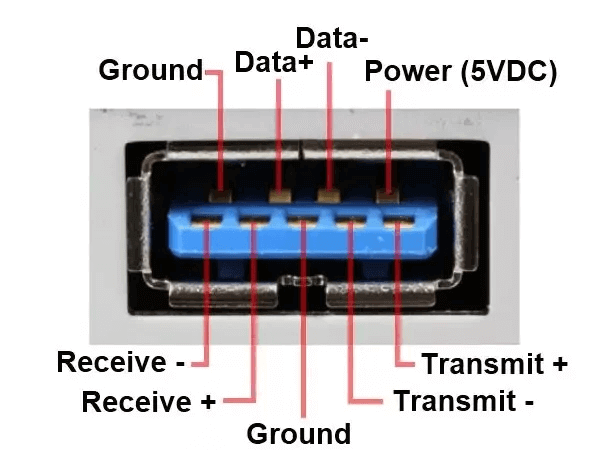

Figi 8: USB 3.0 Kalite yon pinout

USB 3.0 Kalite Yon Connector a amelyore vitès transfè done ak ajoute plis broch sipòte fonctionnalités sa a.Li konsève orijinal kat USB 2.0 broch yo epi ajoute senk plis broch pou USB 3.0, fè yon total de nèf broch:

• PIN 1 (VCC): +5V ekipman pou pouvwa

• PIN 2 (D-): USB 2.0 liy done diferans (negatif)

• PIN 3 (D+): USB 2.0 Done Done Done (pozitif)

• PIN 4 (GND): Koneksyon Ground

• PIN 5 (STDA_SSRX-): SuperSpeed ​​Reseptè Diferansyèl pè (negatif)

• PIN 6 (STDA_SSRX+): SuperSpeed ​​Reseptè Diferansyèl Pè (pozitif)

• PIN 7 (gnd_drain): tè pou retounen siyal

• PIN 8 (STDA_SSTX-): SuperSpeed ​​transmetè diferans pè (negatif)

• PIN 9 (STDA_SSTX+): SuperSpeed ​​Transmetè Diferansyèl pè (pozitif)

Pins adisyonèl yo (5 a 9) yo dedye a superspeed (USB 3.0) pè a diferans pou ranfòse pousantaj transfè done, siyifikativman amelyore pèfòmans sou USB 2.0.

Liy done USB ak konpatibilite

USB 2.0 liy done

USB 2.0 liy done, ki rele D- ak D+, se pè trese nan fil.Torsion fil yo ansanm diminye entèferans elektwomayetik (EMI) ak crosstalk, ki ede amelyore bon jan kalite siyal ak asire transfè done serye.USB 2.0 ka deplase done nan vitès jiska 480 megabit pou chak dezyèm (Mbps).

USB 3.0 liy done

USB 3.0 konektè gen ladan liy done siplemantè yo rele liy superspeed.Liy sa yo tou pè trese, ki pèmèt pou anpil pi vit pousantaj transfè done, rive jiska 5 jigab pou chak dezyèm (Gbps).Sa a se yon gwo amelyorasyon konpare ak vitès maksimòm USB 2.0 nan 480 Mbps.Liy yo siplemantè superspeed nan USB 3.0 yo se sa ki pèmèt sa yo pi wo pousantaj transfè.

Bak konpatibilite

USB 3.0 konektè gen plis broch pase USB 2.0 konektè, men yo te fè nan travay ak USB 2.0 pò.Lè ou ploge yon aparèy USB 3.0 nan yon pò USB 2.0, aparèy la ap toujou travay.Sepandan, li pral opere nan pi dousman USB 2.0 vitès yo, ki vle di yon pousantaj transfè maksimòm de 480 Mbps olye pou yo 5 Gbps.Sa a konsepsyon asire w ke plus USB 3.0 aparèy ka toujou itilize ak pi gran USB 2.0 pò, byenke ak pèfòmans pi dousman.

Rekonèt USB-A

USB-A, oswa Inivèsèl Seri Otobis Kalite-A, se Connector a USB ki pi lajman rekonèt.Itilizasyon laj li vle di pi fò moun yo abitye avèk aparans diferan li yo ak fonctionnalités.

Connector USB-A a gen yon fòm rektangilè ak yon fen pi laj.Li dwe mete nan yon fason espesifik.Tipikman, se yon sèl bò nan Connector a make ak yon logo USB oswa endikatè ede itilizatè yo aliyen li kòrèkteman.Gwosè a estanda nan USB-A Connector a se sou 12 mm lajè ak 4.5 mm wotè.

USB-A konektè yo komen nan aparèy divès kalite, tankou òdinatè, laptops, enprimant, eskanè, aparèy depo ekstèn tankou kondui flash ak kondui ekstèn difisil, ak aparèy periferik tankou klavye ak sourit yo.Pò ki koresponn USB-A yo tipikman jwenn sou òdinatè Desktop, laptops, chaje cartes, bann pouvwa, consoles jwèt, ak jwè medya yo.

Fonksyonèl, USB-A konektè sipò done transfè ant aparèy.Vitès la nan transfè done depann sou estanda a USB espesifik, tankou USB 2.0, USB 3.0, oswa USB 3.1.Yo menm tou yo bay pouvwa a aparèy ki konekte, fè yo itil pou chaje pil oswa alimante ti aparèy.

Apre yon tan, USB-A te evolye.USB 1.1, prezante nan fen ane 1990 yo, yo ofri done transfè vitès jiska 12 Mbps.USB 2.0 ogmante vitès a 480 Mbps ak te vin estanda a pou plizyè ane.Seri a USB 3.x plis ranfòse pousantaj transfè done, ak USB 3.0 ofri jiska 5 Gbps ak USB 3.1 rive 10 Gbps.Vèsyon sa yo plus souvan gen foure ble ki gen koulè pal diferansye yo soti nan vèsyon pi bonè.

Konklizyon

Pou rezime, USB Kalite A konektè yo te trè itil nan kite nou konekte epi sèvi ak aparèy elektwonik nou an.Kòmanse nan senp USB 2.0 a ak kat broch nan USB a pi avanse 3.0 ak nèf broch, sa yo konektè te evolye yo ki pèmèt pi vit transfè done ak pi bon livrezon pouvwa.Menm si nouvo konektè tankou USB Kalite C te parèt, USB Kalite A se toujou lajman itilize paske li se solid ak travay ak anpil aparèy.Lè ou konnen ki jan USB tape A konektè yo te devlope ak ki jan yo travay ede nou apresye teknoloji sa a ak wè poukisa yo toujou itil jodi a.Kòm teknoloji kenbe avanse, USB Kalite A konektè gen plis chans yo rete yon pati serye ak nesesè nan aparèy elektwonik nou an.

Kesyon yo poze souvan [FAQ]

1. Ki sa ki USB Kalite-A a?

USB Kalite-A se yon kalite ploge itilize konekte aparèy tankou òdinatè, chajè yo, ak periferik tankou klavye ak sourit yo.Li te gen yon fòm rektangilè ak se youn nan pi ansyen ak pi souvan itilize konektè yo USB.

2. Ki sa ki USB-A ak B ak C?

USB-A, USB-B, ak USB-C yo diferan kalite ploge USB.USB-A se estanda ploge nan rektangilè yo te jwenn sou pifò òdinatè ak chajè yo.USB-B ki gen fòm kare epi li se anjeneral yo itilize ak enprimant ak pi gwo aparèy.USB-C se yon plus, pi piti ploge ki ka mete swa fason ak sipòte pi vit transfè done ak chaje.

3. Kouman pou mwen konnen si mwen gen USB-A oswa C?

Ou ka idantifye USB-A pa pi gwo li yo, fòm rektangilè.USB-C se pi piti, oval ki gen fòm, epi yo ka ploge nan nenpòt fason.Gade gwosè ak fòm ploge pou di kiyès ou genyen.

4. Ki sa ki sèvi ak kalite-yon pò?

Kalite-A pò yo souvan yo te jwenn nan òdinatè, laptops, consoles Gaming, televizyon, ak periferik divès kalite tankou klavye, sourit, ekstèn kondui difisil, ak kondui flash.

5. Èske ou ka ploge yon USB-C nan yon pò USB?

Non, ou pa ka ploge yon USB-C ploge dirèkteman nan yon pò USB-A paske yo se fòm diferan ak gwosè.Sepandan, ou ka itilize yon adaptè oswa yon kab ak yon fen USB-C ak yon fen USB-A konekte de kalite yo.
