Regilatè vòltaj: fonksyon yo ak enpòtans eksplike

Yon regilatè vòltaj se yon aparèy ki kenbe vòltaj la fiks sou pwòp li yo.Li ajiste vòltaj la asire w ke aparèy yo ki konekte nan li jwenn yon kantite lajan ki estab ak ki konsistan, menm si vòltaj la opinyon chanje oswa kondisyon yo chaj varye.Sa a ede pwoteje pati delika elektwonik pou yo domaje nan chanjman vòltaj yo.Atik sa a pran yon gade pi pre nan pati prensipal yo ak kalite regilatè vòltaj, ki montre poukisa yo yo, se pou enpòtan pou kenbe elektwonik kouri fèt san pwoblèm.Kraze de kalite prensipal yo nan regilatè vòltaj, ki dekri ki jan yo travay, benefis yo, ak sa ki sitiyasyon yo yo pi byen adapte pou.Genyen tou yon leson patikilye men-sou bati yon regilatè vòltaj sou yon breadboard, bay yon fason pratik yo aprann sou konsepsyon yo ak fonksyon.Finalman, li ofri konsèy sou kòman yo chwazi regilatè a vòltaj dwa, ki konsantre sou balans ki genyen ant efikasite, kontwòl chalè, ak estabilite vòltaj pou pwojè espesifik.

Katalòg

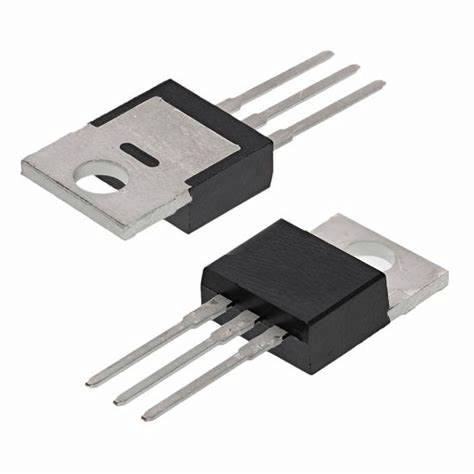

Figi 1: regilatè vòltaj

Konpozan nan yon regilatè vòltaj

• comparator

Konparatè a konpare vòltaj la pwodiksyon nan yon vòltaj referans seri.Travay li se asire pwodiksyon an rete nan yon seri vle pa voye siyal kontwòl ki ajiste vòltaj la kòmsadwa.Lè pwodiksyon an soti nan valè referans lan, comparator a deklannche ajisteman yo pote pwodiksyon an tounen nan liy.

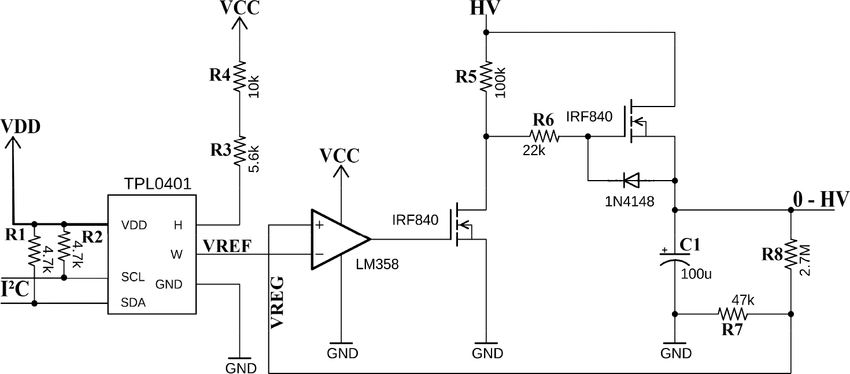

Figi 2: sikwi regilatè vòltaj ak comparator vòltaj

• Referans sous vòltaj

Sa a se yon vòltaj trè ki estab ki aji kòm referans a pou konparezon.Vòltaj referans lan rete konstan, menm si gen chanjman nan vòltaj opinyon, tanperati, oswa chaj.Sa a se yon referans bandgap, epi li ofri estabilite serye nan tout kondisyon opere diferan.

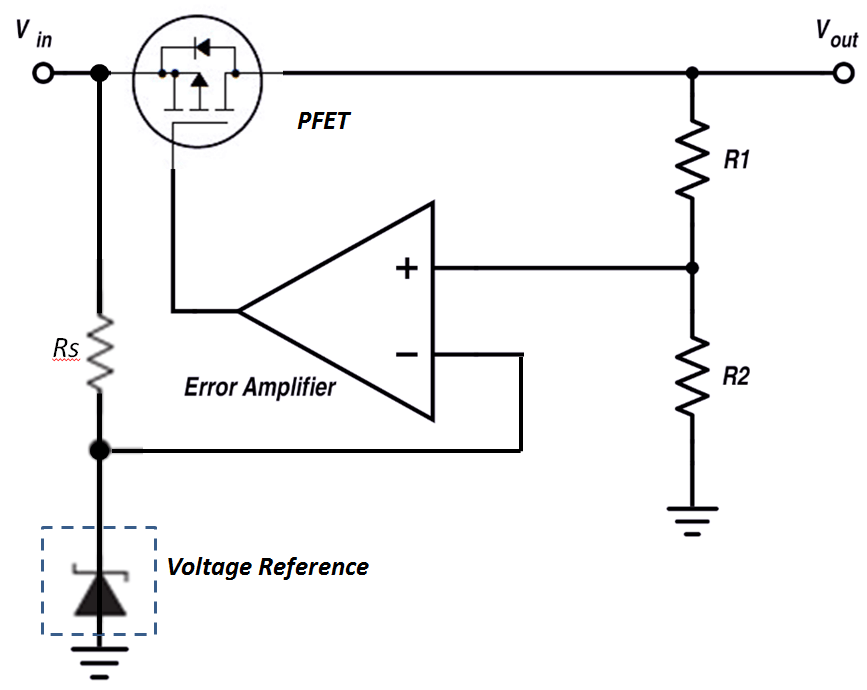

Figi 3: referans sous vòltaj

• Erè anplifikatè

Anplifikatè a erè magnifies diferans ki genyen ant vòltaj la referans ak vòltaj la pwodiksyon.Sa a se siyal anplifye Lè sa a, itilize amann-melodi mekanis nan kontwòl, diminye diferans ki genyen ant pwodiksyon aktyèl la ak vòltaj la sib.Li asire pwodiksyon an alimèt vòltaj la gen entansyon kòm byen ke posib.

Figi 4: regilatè vòltaj ak anplifikatè erè

• Rezo Feedback

Rezo a fidbak konsiste de rezistans, epi pafwa kondansateur, ki voye yon pòsyon nan vòltaj la pwodiksyon tounen nan sistèm nan pou fè swivi.Sa a bouk fidbak enpòtan pou mete vòltaj la pwodiksyon kòrèk ak estabilize regilatè a.Rapò a fidbak, detèmine pa eleman yo rezo a, kontwole ki jan anpil nan pwodiksyon an se manje tounen nan anplifikatè a erè oswa comparator.

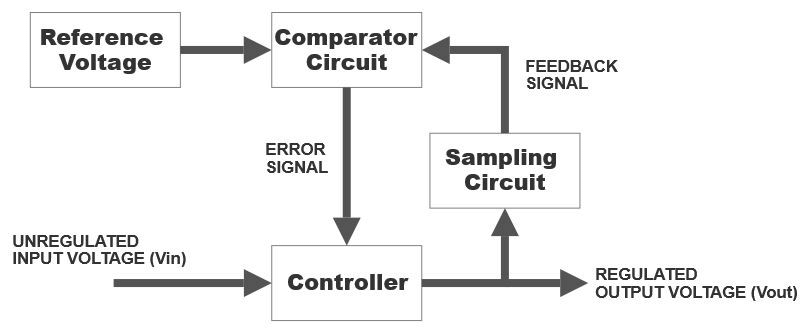

Figi 5: siyal fidbak nan regilatè vòltaj

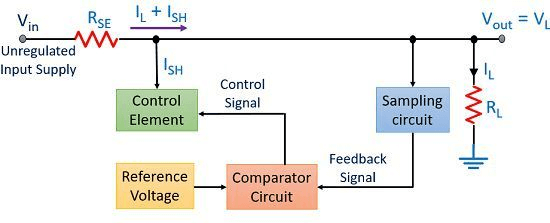

• kontwòl eleman

Eleman nan kontwòl aktivman ajiste vòltaj la pwodiksyon.Nan regilatè lineyè, sa a se yon tranzistò k ap travay nan eta aktif li yo kontwole vòltaj.Nan oblije chanje regilatè yo, eleman kontwòl la aji kòm yon switch, vire vòltaj la opinyon sou yo ak sou yo transfere enèji nan konpozan tankou endukteur oswa kondansateur, lis soti pwodiksyon an.

Figi 6: eleman kontwòl nan regilatè vòltaj

• Règleman chaj

Règleman chaj la se kapasite regilatè a pou kenbe vòltaj pwodiksyon an kòm chanjman nan chaj.Bonjan règleman chaj vle di ke pwodiksyon an rete konstan, menm si kantite lajan an nan aktyèl chaj la trase fluktuan.

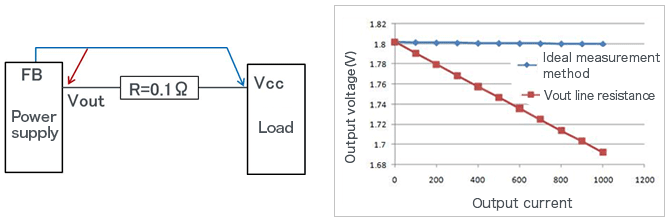

Figi 7: Règleman chaj

• Règleman Liy

Règleman liy mezire ki jan byen regilatè a kenbe yon pwodiksyon ki estab lè vòltaj la opinyon varye.Yon regilatè bon vòltaj montre chanjman pwodiksyon minim menm lè gen orè nan vòltaj opinyon.

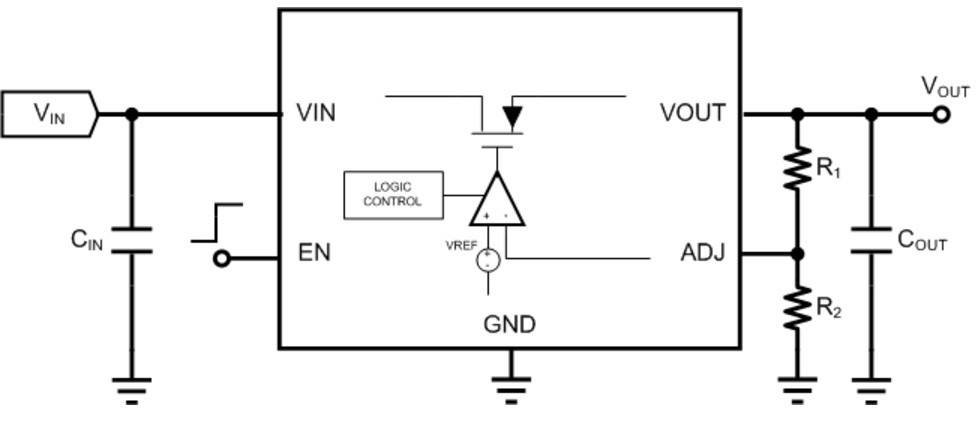

Figi 8: Règleman Liy

• koule chalè

Pou regilatè lineyè ki ka jenere chalè pa disip depase vòltaj, se yon koule chalè souvan obligatwa.Li ede dispèse chalè a ki te pwodwi pa eleman nan kontwòl, tankou yon tranzistò, kenbe aparèy la nan tanperati opere san danje.

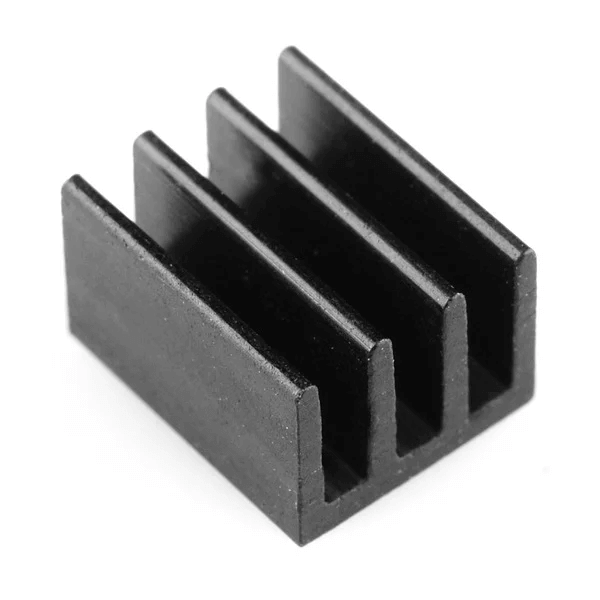

Figi 9: koule chalè

• Pwoteksyon sikwiyè

Anpil regilatè vòltaj vini ak bati-an karakteristik pwoteksyon tankou surcharj, are tèmik, ak pwoteksyon kout-sikwi.Pwoteksyon sa yo anpeche regilatè a ak aparèy ki konekte nan men yo te domaje, amelyore sekirite an jeneral ak disponiblite.

Kalite regilatè vòltaj yo

Regilatè vòltaj lineyè

Regilatè vòltaj lineyè itilize yon pati prensipal ki rele yon eleman pase, anjeneral yon kalite tranzistò tankou yon tranzistò junction bipolè (BJT) oswa yon MOSFET.Pati sa a kontwole pa yon anplifikatè operasyonèl.Pou kenbe vòltaj la ki estab, regilatè a toujou ap konpare vòltaj la pwodiksyon ak yon fiks referans entèn referans.Si de la yo pa menm bagay la, anplifikatè a operasyonèl chanje eleman nan pas yo ranje pwodiksyon an.Pwosesis sa a kontinye travay pou fè diferans ant de tension yo piti ke posib.

Depi regilatè lineyè ka sèlman bese vòltaj la, pwodiksyon an ap toujou mwens pase vòltaj opinyon an.Menm si sa a limite ki jan yo ka itilize, regilatè lineyè yo toujou popilè yo paske yo te senp epi yo fè byen.Yo se fasil nan konsepsyon, serye, pri-efikas ak pwodwi trè ti kras entèferans elektwomayetik (EMI), vle di gen nan mwens bri ak tranch rid nan pwodiksyon an.

Pou egzanp, yon senp regilatè lineyè tankou MP2018 la sèlman bezwen yon CAPACITOR opinyon ak yon CAPACITOR pwodiksyon nan travay byen.Sa a ti kantite pati fè konsepsyon an fasil, serye, ak abòdab.

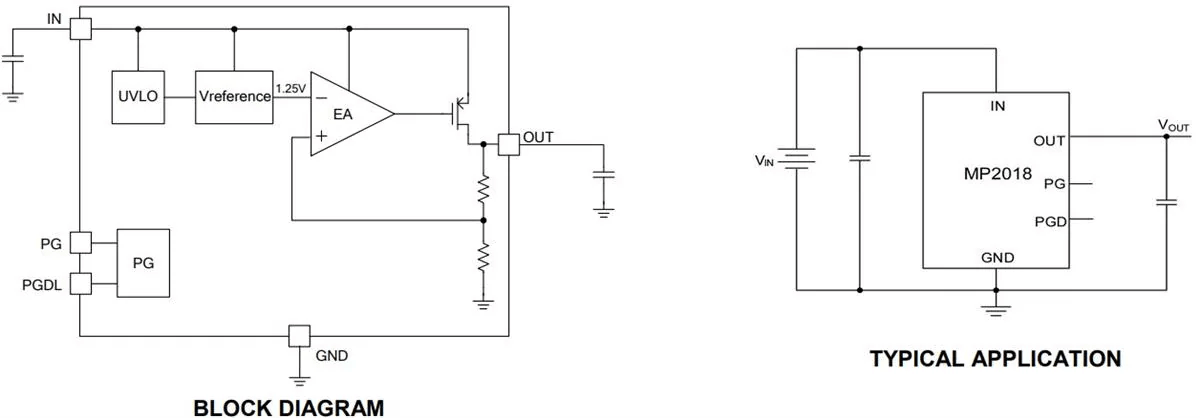

Figi 10: regilatè vòltaj lineyè

Chanje regilatè vòltaj yo

Chanje regilatè yo se yon opsyon ki pi avanse konpare ak regilatè lineyè, men konsepsyon yo mande pou plis presizyon ak atansyon sou detay yo.Kontrèman ak regilatè lineyè, oblije chanje regilatè yo depann sou konpozan ekstèn, akor akor kontwòl akor, ak planifikasyon layout reflechi.Sa yo regilatè vini nan twa kalite prensipal: etap-desann (Buck) convertisseurs, etap-up (ranfòse) convertisseurs, ak yon konbinezon de la.Sa a ranje nan opsyon fè yo byen lwen plis fleksib pase regilatè lineyè.

Youn nan avantaj ki genyen nan oblije chanje regilatè yo se efikasite segondè yo, souvan depase 95%.Yo menm tou yo briye nan jere chalè ak yo kapab nan manyen pi gwo kouran pandan y ap sipòte yon gran varyete opinyon ak pwodiksyon tension.Sepandan, se komès-off la pou pèfòmans sa a ogmante konpleksite.Pou travay byen, oblije chanje regilatè bezwen eleman siplemantè tankou endukteur, kondansateur, jaden-efè tranzistò (FETs), ak rezistans fidbak.

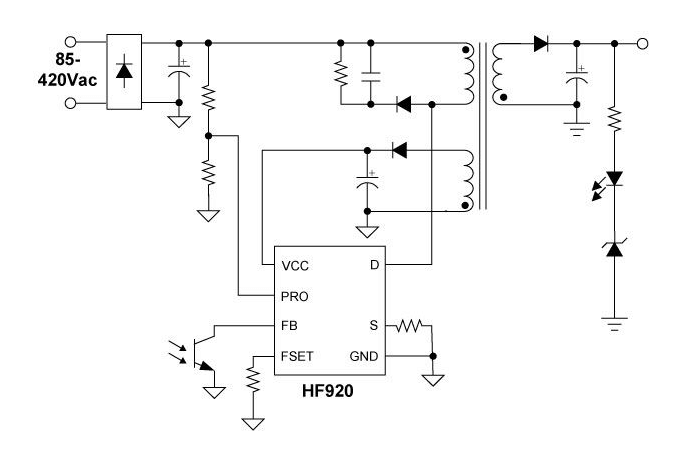

Yon bon egzanp nan yon regilatè oblije chanje se modèl la HF920 ki demontre pèfòmans nan fò ak jesyon pouvwa serye sa yo aparèy ofri.

Figi 11: oblije chanje regilatè vòltaj

Kalite regilatè vòltaj oblije chanje

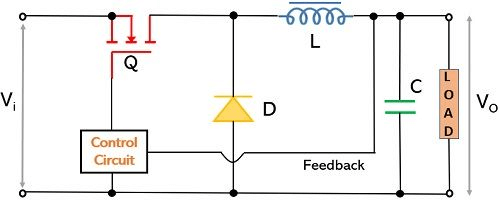

Regilatè Buck, yo te rele tou etap-desann convertisseurs, yo te itilize diminye yon vòltaj ki pi wo nan yon pi ba, plis ka itilize pwodiksyon vòltaj.Pwosesis la kòmanse ak yon tranzistò ki chanje sou yo ak sou nan gwo vitès, découper vòltaj la opinyon nan eklat kout.Sa yo eklat rapid nan vòltaj yo Lè sa a, pase nan yon endikatè ki magazen enèji pou yon ti tan.Kòm vòltaj la ap kontinye, li se pli lwen lis pa yon CAPACITOR, ki kapab lakòz yon fiks pi ba vòltaj pwodiksyon.Metòd sa a efikas, diminye enèji gaspiye kòm chalè.Regilatè Buck yo bon nan aparèy tankou laptops, smartphones, ak lòt elektwonik pòtab.

Figi 12: Awondisman nan regilatè Buck

Ranfòse regilatè yo , souvan refere yo kòm etap-up convertisseurs, travay ogmante yon vòltaj opinyon ki ba nan yon vòltaj pwodiksyon ki pi wo.Isit la, yon tranzistò chaje yon endikatè lè li nan aktif ak divilge enèji a ki estoke lè li chanje.Sa a lage kontwole elve nivo a vòltaj.Regilatè sa yo itil nan sitiyasyon kote pouvwa a opinyon, tankou sa ki soti nan yon batri, se twò ba pou bezwen aparèy la.Kòm pil diminye, regilatè a ranfòse asire vòltaj la rete konsistan, kenbe aparèy operasyonèl menm jan nivo pouvwa gout.Sa fè yo ideyal pou anpil elektwonik ki mache ak pil ki mande pou yon vòltaj fiks malgre ekipman pou enèji fluctuant.

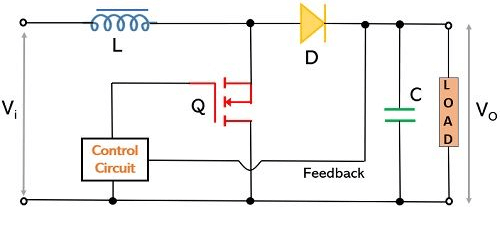

Figi 13: Awondisman nan regilatè ranfòse

Regilatè Buck-ranfòse Konbine karakteristik yo ki nan tou de Buck ak ranfòse convertisseurs, sa ki pèmèt yo swa ogmante oswa diminye vòltaj la opinyon jan sa nesesè.Regilatè sa yo premye invert vòltaj la opinyon ak Lè sa a, ajiste li, swa kite li monte oswa desann depann sou pwodiksyon ki nesesè yo.Kapasite sa a pou adapte yo ak chanje kondisyon fè Buck-ranfòse regilatè gwo nan sistèm ki gen enprevizib oswa enstab tension opinyon, tankou nan machin oswa aplikasyon pou enèji renouvlab tankou sistèm pouvwa solè.Pa bay yon pwodiksyon ki estab kèlkeswa fluctuations opinyon yo, yo asire ke aparèy ki konekte fè fiable nan yon pakèt kondisyon.

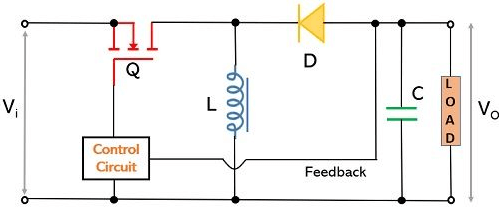

Figi 14: Awondisman nan Buck-ranfòse regilatè

Bati pwòp regilatè vòltaj breadboard ou

Twous la regilatè vòltaj breadboard se pwen an antre pafè pou débutan kap jwenn men-sou eksperyans ak soudaj ak konsepsyon debaz sikwi.Se pa sèlman ou pral aprann konsèp debaz yo nan elektwonik, men nan fen pwojè sa a, ou pral bati yon aparèy konplètman fonksyonèl, ki kapab bay yon pwodiksyon fiks 5VDC pou ti pwojè elektwonik.

Twous sa a gen ladan tout bagay ou bezwen rasanble yon regilatè vòltaj serye:

- Enprime Komisyon Konsèy Awondisman (PCB)

- DC pouvwa Jack

- kondansateur ak rezisteur

- Estati pouvwa ki ap dirije

- Tèt PIN

- Manyèl Enstriksyon Comprehensive

Zouti ki nesesè pou pwojè sa a se:

- soudaj fè ak soude

- Kouran fil

- Pwovizyon pou pouvwa (tankou yon adaptè miray 6-18V)

Pwosesis asanble a kraze etap-pa-etap ede ou konprann operasyon an nan yon regilatè vòltaj jan ou ale.

Etap 1: Enstale rezistans a ak CAPACITOR

Kòmanse pa davwa ke yo pran rezistans a ak koube mennen li yo nan anfòm nan plas la R1.Mete li nan plas la deziyen sou tablo a ak soude mennen yo byen soti nan do a.Yon fwa soude, koupe sou nenpòt ki fil siplemantè rete soude soti.Next, gen tan pwan kondansateur a 0.1µF epi swiv menm pwosesis la pou plas C2.Pa gen okenn bezwen enkyete sou ki fason yo ap fè fas a, eleman sa yo ka mete yo nan nenpòt direksyon paske yo pa polarize.

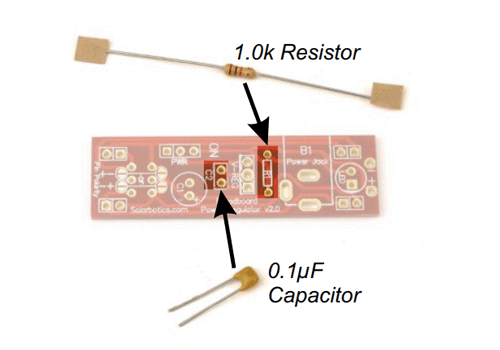

Figi 15: Enstale rezistans a ak kondansateur

Etap 2: Mete kanpe regilatè a vòltaj ak barik Jack

Mete regilatè a vòltaj nan plas la V-REG, asire w ke ou aliyen tab la ak liy ki endike sou tablo a.Jwenn oryantasyon sa a kòrèk enpòtan, si enstale bak, regilatè a pa pral travay epi li ka domaje kous la.Wòl regilatè a se kenbe vòltaj la fiks menm si opinyon an fluktuan, asire pouvwa a lage nan sikwi ou rete ki estab.Apre soudaj kondwi yo, taye fil siplemantè a.Koulye a, deplase sou jack a barik, insert li nan plas B1 ak soude li nan plas li.Sa a pral sèvi kòm koneksyon an pouvwa prensipal pou pwojè ou a.

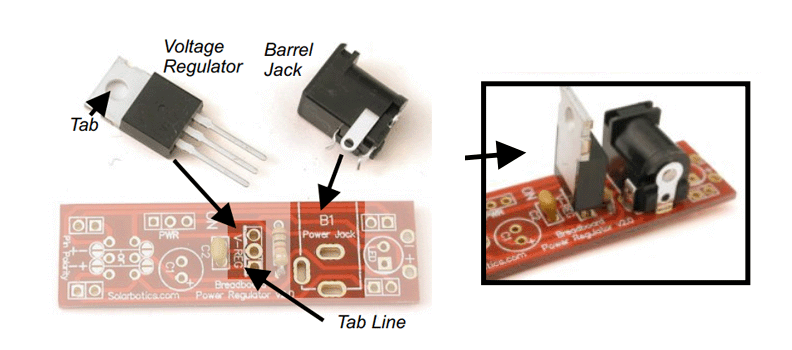

Figi 16: Mete kanpe regilatè a vòltaj ak jack barik

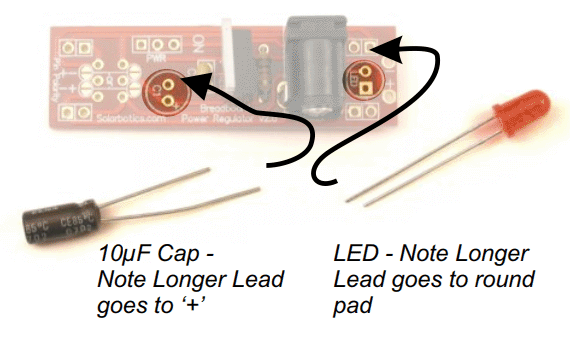

Etap 3: Mete CAPACITOR a ak pouvwa ki ap dirije

Mete kondansateur la 10µF nan plas C1, asire w ke plon an pi long ale nan (+) pad an.Double-tcheke ki foule a sou CAPACITOR a se pwochen nan etikèt la PWR pou oryantasyon apwopriye.Apre sa, enstale ki ap dirije a nan plas li yo, aliyen Notch a ak liy ki koresponn lan sou senbòl tablo a asire li a mete kòrèkteman.

Figi 17: Mete kondansateur la ak pouvwa ki ap dirije

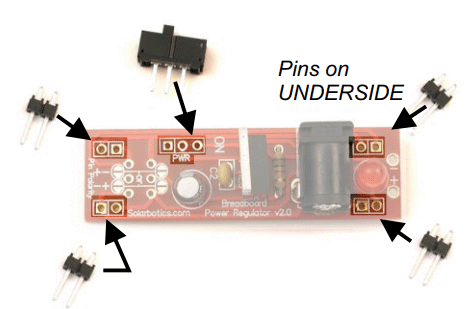

Etap 4: Enstale switch la pouvwa ak broch breadboard

Mete switch la pouvwa nan plas la PWR ak soude li byen.Lè li rive broch yo breadboard yo, yo ka difisil yo jere yo paske yo bezwen yo dwe soude soti nan anba.Pou kenbe yo aliyen, ou ka swa kenbe yo fiks nan men jan ou soude oswa itilize yon breadboard sipòte yo pandan pwosesis la.

Figi 18: Enstale switch pouvwa a ak broch breadboard

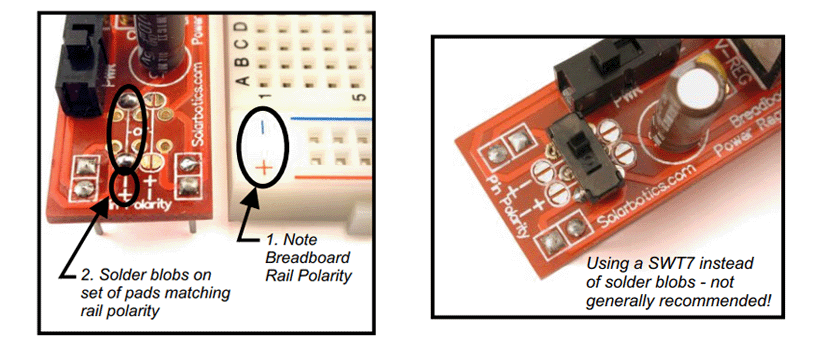

Etap 5: konfigirasyon ray pouvwa

Pou asire regilatè a vòltaj travay kòrèkteman, ou bezwen yo mete kanpe ray yo pouvwa.Chwazi bò a nan breadboard a ou vle itilize.Se pou nou ale ak bò gòch la pou konfigirasyon sa a.Koresponn ak kousinen yo sou tablo a nan '+' ak '-' ray yo sou breadboard la.Yon fwa tout bagay aliyen, soude kousinen yo demi-lalin yo fèmen koneksyon an nan plas li.Si ou janm bezwen ranvèse polarite a pouvwa, ou ta ka itilize nimewo pati SWT7 sou kousinen espesifik, byenke sa a se nòmalman pa rekòmande.

Figi 19: konfigirasyon ray pouvwa

Etap 6: Alimante Komisyon Konsèy la

Sèvi ak yon sous pouvwa 2.1mm DC ki bay ant 6 a 18 volt sou pouvwa tablo a.Si vòltaj la opinyon ale pi wo a 12 vòlt, regilatè a ta ka jwenn cho, men sa a nòmal epi yo pa yon kòz pou enkyetid.Si ou pa ap itilize yon breadboard, ou ka itilize "+ -" kousinen yo soude ki sitiye tou pre barik la Jack trase 5V nan pouvwa reglemante.

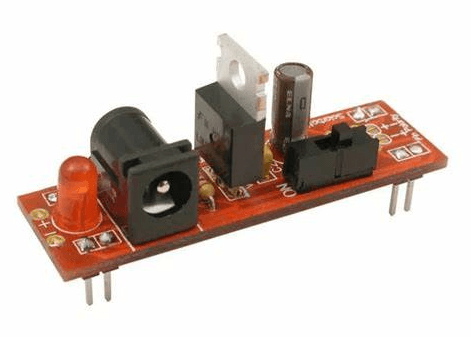

Figi 20: twous regilatè vòltaj breadboard

Ki jan yo chwazi regilatè a vòltaj dwa pou konsepsyon ou a?

Yon regilatè vòltaj se tankou yon sistèm kontwòl pou enèji pwojè ou a.Li asire w ke pwojè ou a vin kantite lajan an dwa nan pouvwa.

Imajine sous pouvwa ou bay plis vòltaj pase bezwen pwojè ou yo.Youn regilatè lineyè se yon aparèy ki senp ki diminye vòltaj la nan yon nivo ki an sekirite pou pwojè ou a.Li fasil pou itilize ak travay byen si diferans ki genyen ant vòltaj la ou gen ak vòltaj la ou bezwen se pa twò gwo.

Men, regilatè lineyè ka gaspiye enèji, lè gen nan yon gwo diferans ant opinyon an ak vòltaj pwodiksyon.Sa a enèji gaspiye vin nan chalè ak vin yon pwoblèm pou pwojè ou a.

Si regilatè lineyè ou a ap vin twò cho, sa vle di li nan gaspiye yon anpil nan pouvwa.Nan ka sa a, ou ta ka vle sèvi ak yon Buck commutation regilatè.Sa a ki kalite regilatè se pi efikas epi yo pa gaspiye anpil enèji.Li diminye vòltaj la pa vire pouvwa a sou yo ak sou vrèman vit yo kreye yon mwayèn pi ba vòltaj.

Si pwojè ou a bezwen plis vòltaj pase sous pouvwa ou ka bay, yon Ranfòse oblije chanje regilatè ka ede.Li ogmante vòltaj la soti nan sous pouvwa ou a bay pwojè ou a pouvwa siplemantè li bezwen.

Pafwa, sous pouvwa ou ka pa estab, bay twòp oswa twò piti vòltaj. Yon regilatè buck-ranfòse oblije chanje ka tou de ogmante ak diminye vòltaj la jan sa nesesè, asire w ke pwojè ou toujou vin kantite lajan an dwa nan pouvwa.

Pou pwojè ki bezwen pouvwa trè ki estab, ou ka konbine yon Chanje regilatè ak yon regilatè lineyè.Regilatè a oblije chanje gwo chanjman nan vòltaj, pandan y ap regilatè a lineyè asire pouvwa a se lis ak fiks.

Se konsa, regilatè a vòltaj dwa depann sou konbyen vòltaj la soti nan sous pouvwa ou diferan de sa ki pwojè ou bezwen, ak ki jan fiks ak netwaye pouvwa a gen yo dwe.Chak kalite gen fòs pwòp li yo, se konsa chwazi youn nan ki adapte pwojè ou pi byen.

Konklizyon

Etid la nan regilatè vòltaj kouvri yon pati enpòtan nan jeni elektrik ki konbine itilizasyon pratik ak teyori.Atik la eksplike konpozan tankou anplifikatè erè ak lavabo chalè, osi byen ke diferans ki genyen ant lineyè ak oblije chanje regilatè, bay yon konpreyansyon solid sou ki jan aparèy sa yo kontwole pouvwa.Li gen ladan tou yon gid etap-pa-etap sou bati yon regilatè vòltaj sou yon breadboard, ki ede fè pwosesis la pi klè epi li bay lektè men-sou eksperyans sipòte konsèp yo.Kòm desen elektwonik jwenn pi konplike ak pouvwa bezwen chanje, konnen ki jan règleman vòltaj travay vin trè enpòtan.Atik sa a aji kòm tou de yon zouti ansèyman ak yon gid pratik, ede tou de konsèpteur ak amater chwazi epi sèvi ak pi bon regilatè yo vòltaj pou pwojè yo, asire elektwonik yo dire pi lontan ak travay byen.

Kesyon yo poze souvan [FAQ]

1. Lè yo sèvi ak yon regilatè vòltaj?

Yon regilatè vòltaj enpòtan lè vòltaj ki estab nesesè pou aparèy elektwonik pou yo travay byen.Li pwoteje kont domaj nan chanjman vòltaj toudenkou, ki ka rive akòz orè nan demann pouvwa oswa pwoblèm ekipman pou.Yo itilize li nan bagay sa yo tankou founiti pou pouvwa òdinatè, ekipman telecom, ak lòt aparèy ki sansib a chanjman vòltaj.

2. Èske AVR yon regilatè vòltaj?

Wi, AVR (otomatik regilatè vòltaj) se yon kalite regilatè vòltaj.Li otomatikman ajiste nivo a vòltaj asire ke se yon vòltaj konstan ak apwopriye lage nan ekipman an, kèlkeswa chanjman ki fèt nan chaj la oswa vòltaj opinyon.Sa a ede nan anpeche domaj ak amelyore efikasite nan aparèy elektrik.

3. Ki sa ki se yon regilatè vòltaj AC?

Yon regilatè vòltaj AC kontwole vòltaj la nan altène aktyèl (AC) pouvwa bay yon vòltaj pwodiksyon ki estab nan aparèy ki konekte.Li konpanse pou varyasyon nan vòltaj la opinyon ak kondisyon chaj, asire livrezon an nan yon pwodiksyon AC konstan, bon pou operasyon an serye nan AC ki mache ak aparèy.

4. Èske yon varyateur yon regilatè vòltaj?

Non, yon varyateur se pa yon regilatè vòltaj.Yon varyateur fèt konvèti dirèk aktyèl (DC) nan altène aktyèl (AC).Pandan ke kèk inverseur te bati-an kapasite yo estabilize vòltaj pwodiksyon, fonksyon prensipal yo se konvèsyon an nan kalite aktyèl, pa reglemante vòltaj.

5. Kijan ou teste yon regilatè vòltaj?

Isit la ki jan yo teste yon regilatè vòltaj:

Mete kanpe multimeter a: Mete multimeter ou a mezire vòltaj.

Konekte multimeter a: Tache sond yo nan tèminal pwodiksyon regilatè a.

Tcheke vòltaj la: Vire sou sistèm nan epi tcheke lekti a.Li ta dwe matche ak pwodiksyon espere regilatè a.

Si ou vle: Tès ak chaj: Chanje chaj la ak wè si pwodiksyon an rete fiks, ki montre regilatè a ap travay kòrèkteman.

6. Ki diferans ki genyen ant yon kontwolè vòltaj ak yon regilatè vòltaj?

Yon kontwolè vòltaj ajiste vòltaj la pwodiksyon ki baze sou opinyon itilizatè, tankou chanje limyè limyè oswa vitès motè.Yon regilatè vòltaj kenbe vòltaj la fiks, menm si chaj la oswa chanjman opinyon.Contrôleur chanje vòltaj jan sa nesesè, pandan y ap regilatè asire li rete konstan.
