7-segman ekspozisyon Prensip Fondamantal, Pinout, Kalite, Kontwòl, ak Itilizasyon

Gid sa a se tout sou ki jan 7-segman montre travay ak ki jan ou ka itilize yo nan pwojè elektwonik ou.Li eksplike broch yo sou ekspozisyon an, ki jan chak segman limyè moute, ak de kalite yo komen: katod komen ak anod komen.Ou ap aprann tou ki jan yo vire segments sou lè l sèvi avèk yon mikrokontroleur, ki jan yo kontwole klète ak rezistans, ak ki jan yo sèvi ak tranzistò yo san danje okipe pouvwa.Gid la gen ladan egzanp, dyagram, ak montre ki jan 7-segman montre yo te itilize nan aparèy reyèl tankou revèy, tèmomèt, ak mikwo-onn.Si w ap jis kòmanse oswa deja bati pwojè, gid sa a ap ede ou konprann epi sèvi ak 7-segman montre chemen ki dwat la.

Katalòg

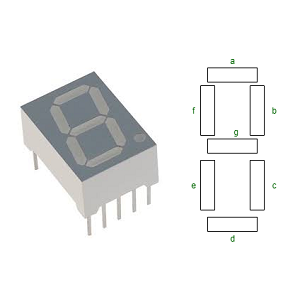

7-segman ekspozisyon pinout

Yon tipik sèl-chif 7-segman ekspozisyon gen 10 broch.Chak PIN kontwole yon segman espesifik, eksepte pou de broch yo ki aji kòm tèminal komen pou pouvwa.Pou egzanp, PIN 1 konekte nan segman 'E' (anba agoch), pandan y ap PIN 2 kontwole segman 'D' (anba).Pins 3 ak 8 yo se tèminal yo komen swa tout ki konekte nan tè (katod komen) oswa pouvwa (anod komen).Rès la nan broch yo limyè moute segments 'c', 'b', 'a', 'f', 'g', ak pwen an desimal.

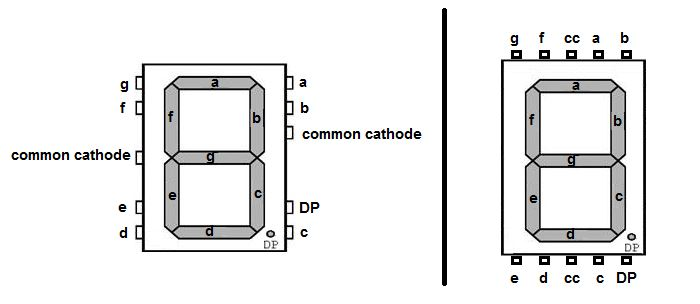

Figi 2. 7-segman ekspozisyon konfigirasyon PIN

Nimewo PIN	Non PIN	Deskripsyon
1	e	Kontwole anba bò gòch la ki ap dirije nan ekspozisyon an 7-segman
2	d	Kontwole anba a ki pi dirije nan ekspozisyon an 7-segman
3	Com	Ki konekte nan tè/VCC ki baze sou kalite ekspozisyon
4	c	Kontwole anba a ki te dirije anba a nan ekspozisyon an 7-segman
5	Dp	Kontwole pwen desimal ki te dirije nan ekspozisyon 7-segman an
6	b	Kontwole tèt dwat la ki ap dirije nan ekspozisyon an 7-segman
7	youn	Kontwole tèt ki pi dirije nan ekspozisyon an 7-segman
8	Com	Ki konekte nan tè/VCC ki baze sou kalite ekspozisyon
9	f	Kontwole bò gòch anwo ki ap dirije nan ekspozisyon an 7-segman
10	g	Kontwole Mwayen ki ap dirije nan ekspozisyon an 7-segman

Karakteristik nan 7-segman montre

• Estrikti segman: Yon ekspozisyon 7-segman gen ladan sèt ba limyè ranje yo fòme nimewo, fè l sanble souvan fòm nan yon "8."Segman sa yo make 'A' nan 'G', ak yon segman wityèm si ou vle, pwen an desimal (DP), anjeneral ki sitiye nan dwa anba a.Pa konbine segments sa yo nan diferan modèl, ekspozisyon an ka reprezante chif 0-9 ak kèk lèt ​​senp tankou A - F.Layout sa a dwat fè li ideyal pou montre nimerik akòz fasilite li yo nan itilize.

• Montre teknoloji: Montre sa yo tipikman itilize poul, kote chak segman limyè moute lè kouran elektrik koule nan li.Modèl ki baze sou ki ap dirije yo klere, enèji-efikas, ak vizib nan kondisyon ekleraj divès kalite.Gen kèk vèsyon ki itilize teknoloji LCD, ki konsome mwens pouvwa epi li byen adapte pou aparèy ki mache ak batri, menm si LCD yo jeneralman dime ak mwens vizib nan anviwònman klere.

• Kalite konfigirasyon: Gen de metòd fil elektrik prensipal: katod komen (CC) ak anod komen (CA).Nan CC montre, tout tèminal yo negatif yo konekte ansanm, ak segments yo aktive pa kap founi bay yon vòltaj pozitif.Nan ekspozisyon CA, tout tèminal pozitif yo konekte, ak segments yo vire sou pa baz katod yo endividyèl.Chwa a depann sou konsepsyon an sikwi ak ki jan ekspozisyon an kondwi.

• Reprezantasyon karaktè : Malgre ke sitou ki fèt pou nimewo, ekspozisyon sa yo kapab tou montre yon seri limite nan lèt espesyalman A a F, ki se itil pou rezilta ekzadesimal.Akòz gen sèlman sèt segments, yo pa ka fòme avèk presizyon pi lèt oswa senbòl konplèks, men yo ase pou bezwen debaz alfa.

• Kontwòl ak entèfas: Chak segman ka vire sou oswa koupe endividyèlman, souvan kontwole pa broch mikrokontroleur GPIO.Pou senplifye kontwòl, dekodaj/chofè ICS ​​tankou 7447 la oswa CD4511 ka konvèti entrain binè nan konbinezon yo segman apwopriye, diminye kantite koneksyon ki nesesè.

• Avantaj: Fòs prensipal yo gen ladan pri ki ba, fasilite nan kontwòl, ak lizibilite.Kalite ki ap dirije yo klere ak dirab, pandan y ap varyant LCD konsève pouvwa.Karakteristik sa yo fè yo popilè pou anpil aparèy elektwonik, espesyalman kote senp pwodiksyon nimerik se ase.

• Limit: Dezavantaj nan pi gwo se seri a karaktè limite yo, yo pa ka montre tèks konplè oswa grafik konplike.Modèl ki ap dirije ka gen ang gade etwat, pandan y ap LCD ka lite ak vizibilite nan limyè klere.Limit sa yo ta dwe konsidere lè chwazi yon kalite ekspozisyon pou yon pwojè.

Modil ekspozisyon altènatif

Etalaj Lèt	Deskripsyon	Avantaj	Limit
7-segman montre	Sèt segments dirije pou chif Ak yon karaktè kèk.	Trè fasil yo sèvi ak	Se sèlman montre chif ak karaktè limite
Montre matris dot	Griy nan poul (eg, 5x7 oswa 8x8) fòme customizable karaktè ak Animations.	Chè ak lajman disponib	Pa apwopriye pou tèks oswa grafik
		Ba konsomasyon pouvwa	Pi konplèks nan pwogram
		Itilize nan signalisation, revèy, elatriye.
LCD alfanumerik	Preformatted LCDs (eg, 16x2, 20x4) ki montre ranje nan Karaktè fiks-gwosè (anjeneral 5x8 fòma dot).	Senp koòdone (pwotokòl estanda)	Karaktè fiks gwosè
		Gran pou meni/estati montre	Kapasite grafik limite
		Lizib nan divès ekleraj	Pi dousman rafrechi pase ekspozisyon grafik
Ekran OLED	Oto-émettant montre ak kontras segondè;Disponib nan kamayeu oswa koulè plen.	Segondè kontras & ang gade lajè	Pi wo pri
		Mens ak limyè	Pi kout validite (sitou piksèl ble)
		Ba pouvwa lè yo montre kontni nwa	Bezwen plis memwa ak pwosesis
Ekran TFT	Full-koulè, wo-rezolisyon LCDs ak matris aktif, souvan manyen-pèmèt.	Rich koulè & detay	Gwo konsomasyon pouvwa
		Ka gen ladan manyen	Mande pou plis RAM/pwosesis
		Ideyal pou videyo, GUIS, Dashboards	Costlier & konplèks entegre

Ki jan yon ekspozisyon 7-segman travay?

Operasyon an nan yon ekspozisyon 7-segman ki baze sou pi devan prejije limyè yo émettant diodes (poul) andedan chak segman.Lè se yon vòltaj aplike nan direksyon ki kòrèk la, ki soti nan anod a katod a, segman an limyè moute.Chak segman ka kontwole poukont li, anjeneral nan broch pwodiksyon dijital yon mikrokontroleur oswa yon chofè ekspozisyon espesyalize IC.Sa yo contrôleur detèmine ki segments yo aktive nan nenpòt ki lè yo bay ki baze sou karaktè a vle.

Pou anpeche domaj nan poul yo soti nan twòp aktyèl, se yon rezistans aktyèl-limite ki konekte nan seri ak chak segman.Sa a rezisteur asire ke aktyèl la ap koule tankou dlo nan chak dirije rete nan yon seri ki an sekirite, ki se nòmalman alantou 20 a 30 miliamperes (MA).Sepandan, valè egzak la ka varye selon kalite ki ap dirije yo itilize ak klète ki nesesè yo.Gen de prensipal mòd operasyonèl pou 7-segman montre:

1. Mòd estatik: Nan mòd sa a, chak chif ak segments korespondan li yo vire sou kontinyèlman.Konfigirasyon sa a mande pou yon liy kontwòl apa pou chak segman nan chak chif, ki ka vin rezèvwa si anpil chif yo te itilize.Sepandan, li ofri senplisite ak konstan klète.

2. Multiplexed mòd : Pou diminye kantite liy kontwòl ak konsomasyon pouvwa, montre yo souvan kouri nan mòd multiplexed.Nan mòd sa a, se sèlman yon sèl chif limen nan yon tan, men sistèm nan rapidman chanje ant chif nan yon vitès segondè ase yo pèrsevwar tout chif tankou yo te kontinyèlman limen.Sa a se oblije chanje souvan okipe lè l sèvi avèk time mikrokontroleur oswa anrejistre chanjman, ki pèmèt egzak distribisyon ak kontwòl.

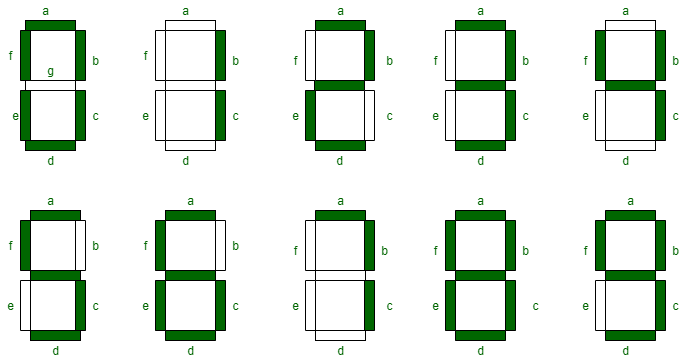

Figi 3. segman kat nan yon ekspozisyon 7-segman dirije

Figi ki pi wo a montre estrikti a ak etikèt nan yon ekspozisyon 7-segman.Li montre aranjman rektangilè nan sèt segments yo (A, B, C, D, E, F, ak G) atravè dis opinyon diferan nan ekspozisyon an.Nan chak imaj, segman diferan yo fonse vèt yo reprezante aktivasyon yo.Sa a ede visualized ki jan chak segman endividyèl kontribye nan fòme chif.Figi a sistematik mete aksan sou konbinezon divès kalite, ede nan konpreyansyon nan ki jan vire sou segments espesifik kreye karaktè rekonèt.

7-segman ekspozisyon kòd binè

Pou montre yon chif, mikrokontroleur a voye yon kòd binè ki vire sou konbinezon an dwa nan segments.Pou egzanp, yo montre "0," segments A, B, C, D, E, ak F yo vire sou, ak G se la.Pou yon ekspozisyon katod komen, sa a se binè 0B00111111 (oswa 0x3f nan egzèsis).Pou yon anod komen, se lojik la inverse 0B11000000 (0xC0).Kòd la dwe matche ak kalite ekspozisyon an, oswa move segments yo pral limen.Sèvi ak tab binè Passage ekonomis tan pwosesis ak asire vit, dènye egzat espesyalman nan aplikasyon pou dinamik tankou kontè oswa time.

Tablo ki anba a montre ki jan nimewo parèt sou yon ekspozisyon 7-segman ak yon konfigirasyon anod komen:

Nonb	g f e d c b a	Kòd Egzagòn
0	1000000	C0
1	1111001	F9
2	0100100	A4
3	0110000	B0
4	0011001	99
5	0010010	92
6	0000010	82
7	1111000	F8
8	0000000	80
9	0010000	90

Tablo ki anba a montre chif yo jan yo parèt sou yon ekspozisyon 7-segman lè l sèvi avèk yon konfigirasyon katod komen:

Nonb	g f e d c b a	Kòd Egzagòn
0	0111111	3F
1	0000110	06
2	1011011	5b
3	1001111	4F
4	1100110	66
5	1101101	6d
6	1111101	7d
7	0000111	07
8	1111111	7f
9	1001111	4F

Nan konfigirasyon sa a, chak segman nan yon doub-chif 7-segman ekspozisyon ki konekte nan Arduino UNO a nan yon rezistans aktyèl-limite (tipikman 220Ω 330Ω).Segman yo ki make A a G (ak si ou vle desimal pwen DP) yo branche nan paralèl atravè tou de chif ak ki konekte nan broch dijital D2 D9 sou Arduino la.Pou egzanp, segman 'A' ki konekte ak D2, 'B' a D3, ak sou sa.Chak chif gen pwòp li yo komen PIN katod (CC), ki kontwole si wi ou non ki chif se pèmèt.Sa yo broch komen yo ki konekte nan Arduino broch D10 ak D11 ak yo te itilize pou multiplexing: se sèlman yon sèl chif aktive nan yon tan, men oblije chanje ant yo vit ase (anjeneral> 50Hz) fè tou de chif parèt limen ansanm.Sèvi ak digitalWrite () pou kontwole ki segments yo sou ak ki chif se aktif.Yon tab Passage nan kat trase ou nimewo (0-9) nan konbinezon segman korespondan yo.Pou okipe plizyè chif avèk efikasite, sèvi ak multiplexing nan kòd ou a oswa yon bibliyotèk ki sipòte li.Sa a diminye nimewo a nan egzije Arduino I/O broch pandan y ap pèmèt dènye ekspozisyon dinamik.

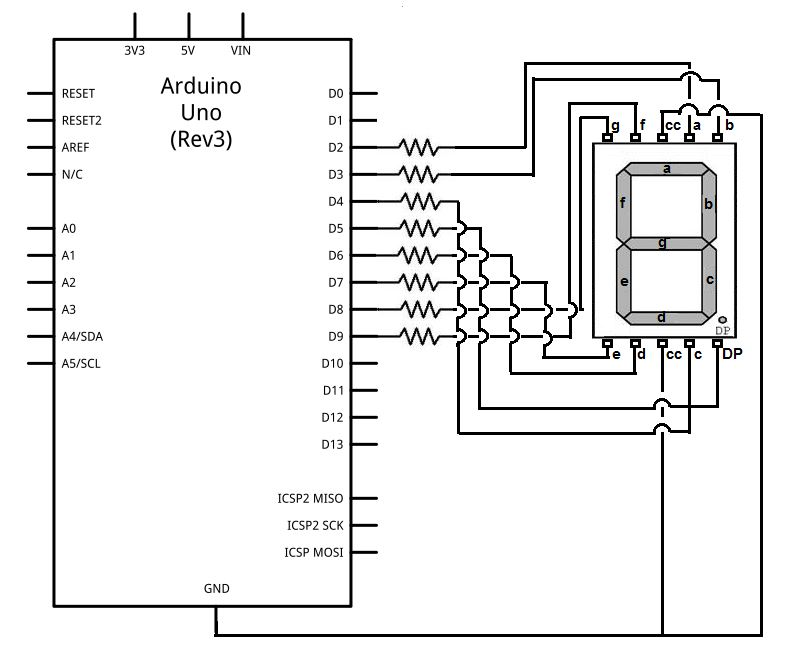

Figi 4. 7-segman Display Awondisman ak Arduino

Sèvi ak yon ekspozisyon komen katod 7-segman

Nan yon ekspozisyon komen katod (CC) 7-segman, tout tèminal yo katod nan poul yo endividyèl ki fòme segments yo ekspozisyon yo intern konekte ak travèse nan youn oswa plis broch ekstèn katod komen.Sa yo broch katod komen yo tipikman ki konekte nan tè (GND) nan kous la.Chak nan segments endividyèl yo, ki make soti nan 'A' nan 'G', osi byen ke pwen an si ou vle desimal (DP), gen pwòp PIN anod li yo, ki se kontwole poukont li.

Klotman yon segman espesifik sou sa a ki kalite ekspozisyon, yon vòltaj segondè (tipikman +5V oswa +3.3V, tou depann de sistèm lan) dwe aplike nan PIN anod ki koresponn lan.Paske katod yo chita, aktyèl ap koule soti nan anod a katod a, sa ki pèmèt segman ki ap dirije nan limyè moute.Itilize yon katod komen senplifye entèfas ak mikrokontroleur, kòm kontwolè a ka aktivman sous aktyèl ak broch yo segman endividyèl olye ke l ap desann li.

Sa a konfigirasyon se popilè nan debutan pwojè elektwonik akòz fil elektrik li yo ak lojik pwogramasyon.Li pèmèt yo kreye nimerik oswa limite karaktè alfabetik pa konbine diferan segments.Pou egzanp, yo montre nimewo a "2," segments yo A, B, D, E, ak G yo vire sou.Mikrokontroleur a aktive chak segman pa mete PIN respektif li yo segondè.

Sepandan, konsiderasyon rive lè eseye montre karaktè tankou "8", ki mande pou tout sèt segments yo dwe sou ansanm.Chak segman ki ap dirije trase yon sèten kantite aktyèl (anjeneral alantou 10-20 mA), ak ekleraj tout segments ka ajoute jiska 140 Ma oswa plis.Pifò mikrokontroleur I/O broch yo pa fèt yo sous tankou yon gwo total total atravè broch miltip ansanm.Si se twòp aktyèl trase, li ka domaje mikrokontroleur la oswa lakòz li nan fonksyone byen.Pou diminye sa a, anpil itilize ekstèn chofè ICS ​​(tankou ULN2003A a), ranje tranzistò, oswa aktyèl-limite rezistans yo san danje okipe chay la san yo pa twò chaje mikrokontroleur la.

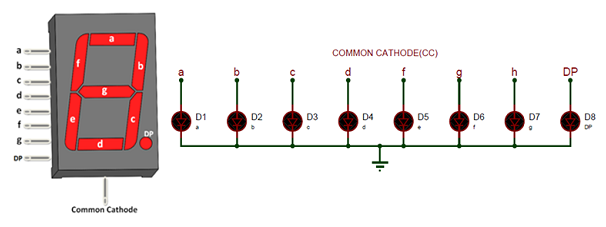

Figi 5. Komen Cathode 7-segman ekspozisyon dyagram sikwi

Figi a montre fil elektrik la entèn ak ekstèn nan yon ekspozisyon komen katod 7-segman.Se ekspozisyon an ki make ak segments A nan G ak yon pwen desimal (DP).Chak segman ki konekte nan yon senbòl dyòd (D1 a D8), ki reprezante endividyèl la ki ap dirije segments.Tout katod yo konekte ansanm ak lye nan tè, ki endike konfigirasyon an katod komen.Aplike yon siyal segondè nan anod nenpòt segman a pèmèt aktyèl koule nan segman a, limine li.

Sèvi ak yon anod komen 7-segman ekspozisyon

Nan yon anod komen (CA) 7-segman ekspozisyon, tout tèminal yo anod nan segments yo ki ap dirije yo intern konekte ansanm ak yo te pote soti nan yon PIN komen ki make kòm anod a komen (CA).Sa a se PIN komen ki konekte nan yon rezèv vòltaj pozitif, souvan +5V.Chak segman endividyèl nan ekspozisyon an, ki make A nan G (ak yon pwen si ou vle desimal ki make DP), gen katod li yo ekspoze pou koneksyon ekstèn ak kontwòl.

Klotman yon segman espesifik, katod li yo dwe konekte nan tè (ki ba) pandan y ap anod an komen rete nan +5V (segondè).Sa a implique ke lojik la kontwole segments yo se inverse kontrèman ak nan yon ekspozisyon katod komen, kote segments yo vire sou ak yon siyal segondè, nan yon ekspozisyon anod komen yo, yo yo vire sou ak yon siyal ki ba.Kòm yon rezilta, kòd kontwòl ou dwe invert modèl la binè yo itilize pou yon ekspozisyon katod komen.Pou egzanp, yon modèl ki limyè moute nimerik la "0" nan yon ekspozisyon katod komen ka sèvi ak yon valè hexadecimal tankou 0x3f;Modèl la menm pou yon ekspozisyon anod komen ta dwe 0xc0, ki se envès la bitwise.

Mikrokontroleur ki kapab l ap desann aktyèl (sa vle di, rale PIN la pwodiksyon nan tè) yo pi byen adapte pou kondwi ekspozisyon CA, menm jan yo ka efektivman ranpli kous la pou nenpòt ki segman ki bezwen yo dwe vire sou.Montre sa yo tou avantaje nan sistèm kote lòt konpozan opere ak aktif-ki ba lojik, tankou lè w ap itilize NPN tranzistò oswa sèten kalite pòtay lojik.Sepandan, ou dwe asire ke se firmwèr la oswa lojik chofè byen configuré nan kont pou sa a konpòtman Envèse pou fè pou evite erè ekspozisyon.

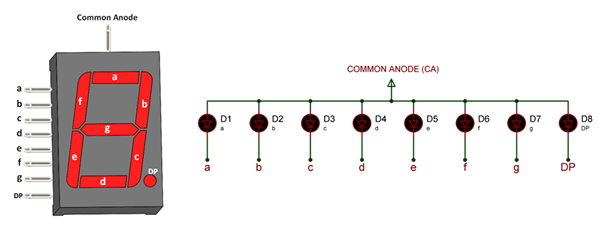

Figi 6. Komen anod 7-segman Dyagram Awondisman

Figi a konsiste de de pati.Sou bò gòch la, gen yon dyagram nan yon anod komen 7-segman ekspozisyon ki montre etikèt yo segman entèn (A a G ak DP) ak ki jan yo ranje yo fòme chif nimerik.Yo montre yon sèl PIN anod komen ki konekte nan tèt la.Sou bò dwat la, yon sikwi senplifye schematic montre ki jan chak segman (A a G, DP) ki konekte nan dyòd korespondan li yo (D1 a D8), ak tout anod mare nan yon komen vòltaj segondè (CA).Chak katod ka endividyèlman kontwole pa baz yo vire sou segman ki koresponn lan.

7-segman tranpe ekspozisyon deskripsyon

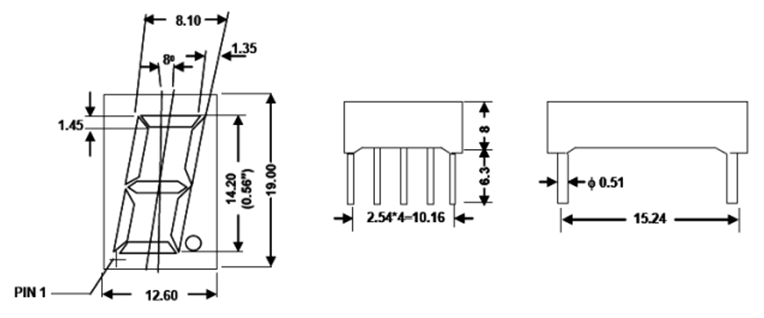

Figi 7. 7-segman tranpe ekspozisyon deskripsyon

Dyagram ki anwo a montre dimansyon estanda yo pou yon ekspozisyon 7-segman nan yon pake doub nan-liy (DIP) fòma, souvan itilize pou nan-twou enstalasyon PCB.Ekspozisyon an kanpe 19.00 mm wotè soti nan baz nan tèt, ak chif mezire 14.20 mm (0.56 pous) nan wotè, yon gwosè lajman itilize ki asire bon vizibilite nan tou de anviwònman andedan kay la ak deyò.Segman yo se Incline anndan nan 8 °, amelyore lizibilite ki sòti nan yon pèspektiv sou tèt li.

Kò ekspozisyon an se sou 12.60 mm lajè e li gen yon epesè optimisé pou estanda PCB kouman.Espas PIN swiv konvansyonèl 2.54 mm anplasman an, ak chak ranje ki gen kat broch ak mezire 10.16 mm nan longè total.Ranje yo espace 15.24 mm apa atravè pake a.Chak PIN gen yon dyamèt 0.51 mm, konpatib ak sipò estanda plonje oswa nan dimansyon-twou.Diferan ki genyen ant sifas la PCB ak baz la ekspozisyon chenn nan 6.3 mm a 8.0 mm, bay ase clearance pou soudaj ak vantilasyon.

Ki jan yo chwazi dwa a 7-segman ekspozisyon?

Pou chwazi dwa 7-segman ekspozisyon an, kòmanse pa deside gwosè dwat la.Ki pi piti yo travay byen pou aparèy pòtatif, pandan y ap pi gwo moun amelyore lizibilite nan mèt oswa ekspozisyon piblik.Apre sa, panse sou koulè.Poul wouj yo komen paske yo se enèji-efikas epi yo bezwen pi ba vòltaj.Lòt koulè tankou vèt oswa ble itilize plis pouvwa epi mande pou pi wo vòltaj.

Ou pral bezwen tou matche ak kalite ekspozisyon an (anod komen oswa katod komen) nan kous ou.Pou egzanp, si mikrokontroleur ou ka bay aktyèl (sous), yon ekspozisyon katod komen se yon pi bon anfòm.Si li ka sèlman koule aktyèl, ale ak yon anod komen.Toujou tcheke fich la pou evalyasyon aktyèl, klète, ak devwa PIN.Sa a asire ekspozisyon ou travay jan yo espere ak evite domaj nan tension kòrèk oswa kouran.

Aplikasyon nan 7-segman montre

Revèy dijital ak mont

Youn nan itilizasyon ki pi komen nan ekspozisyon 7-segman se nan revèy dijital ak braslè.Montre sa yo se ideyal pou montre tan nan èdtan, minit, ak segonn akòz klè yo ak senplisite.Si li nan yon revèy alam sou yon tab kabann oswa yon revèy biwo miray-monte, 7-segman montre bay yon fason rapid ak pi fasil li tan an soti nan yon distans.Ekleraj klere yo tou fè yo vizib nan anviwònman ki ba-limyè oswa fè nwa.

Tèmomèt dijital

Nan tou de anviwònman lakay ak medikal, tèmomèt dijital souvan itilize 7-segman montre yo montre lekti tanperati.Yo itilize yo nan tèmomèt andedan kay la/deyò, tèmomèt kò, ak sistèm HVAC.Paske yo sèlman bezwen montre nimewo, anjeneral de oswa twa chif, 7-segman montre yo se yon anfòm pafè, ofri vit, fasil-a-li pwodiksyon san yo pa egzije yon ekspozisyon grafik plen.

Voltmeters ak multimeters

7-segman montre yo se yon karakteristik estanda nan voltmeters dijital ak multimeters, ki se zouti yo itilize ki mezire vòltaj, aktyèl, ak rezistans.Montre sa yo pèmèt yo wè imedyatman lekti nimerik.Tan repons vit yo ak lizibilite fè yo byen adapte pou tès elektwonik ak depanaj.

Ponp gaz ak distribitè gaz

Nan estasyon gaz yo, distribitè gaz yo itilize gwo, gaya 7-segman montre yo montre kantite lajan an nan gaz dispanse, pri a pou chak galon/lit, ak pri a total.Kapasite yo nan rete lizib nan limyè solèy la ak kondisyon piman bouk deyò fè yo ideyal pou anviwònman sa a.Yo se tou rezistan ak ki dire lontan, ki diminye bezwen antretyen.

Mikwo -onn ak aparèy kwizin

Anpil aparèy kwizin, espesyalman mikwo-onn, sèvi ak 7-segman montre yo montre tan pou kwit manje, dekont, oswa anviwònman pouvwa.Ekspozisyon an se entwisyon ak fasil entèprete, menm ou pa dwe teknoloji enkline.Paske yo mande pou pouvwa minim ak espas yo, yo se solisyon pri-efikas pou manifaktirè aparèy.

Peze balans (pèsonèl ak endistriyèl)

Tou de balans twalèt lakay yo ak endistriyèl-klas peze sistèm sèvi ak 7-segman montre prezante valè pwa.Montre sa yo souvan chwazi pou fyab yo ak lizibilite yo.Nan kontèks endistriyèl, ekspozisyon yo ka gwo ase yo dwe wè nan yon distans nan depo oswa planche pwodiksyon an.

Ekipman endistriyèl ak laboratwa

Nan anviwònman pwofesyonèl, 7-segman montre yo souvan yo te jwenn sou enstriman mizik mezi, founiti pou pouvwa, ak sistèm siveyans.Yo itilize yo montre done kle nimerik tankou frekans, presyon, vòltaj, oswa tan opere.Montre sa yo ofri durability, presizyon, ak fasilite nan entegrasyon nan panèl-monte sistèm yo.

Pri ki ba sistèm entegre

Nan anpil aplikasyon entegre kote sèlman nimewo yo gen obligasyon tankou kontè, revèy, skorbord, oswa zouti debaz dyagnostik, 7-segman montre ofri yon altènatif pri ki ba nan pi konplèks interfaces grafik.Yo konsome ti kras pouvwa ak yo fasil nan pwogram, fè yo apwopriye pou batri ki mache ak resous-limite sistèm yo.

Ki jan yo sèvi ak rezistans ak yon ekspozisyon 7-segman?

Yon fason fasil pou kontwole yon ekspozisyon 7-segman se mete yon rezistans devan chak segman.Sa a ede pwoteje limyè yo ti andedan ekspozisyon an, yo rele poul, ki soti nan ap resevwa twòp elektrisite.Twòp aktyèl ka fè poul yo chofe oswa sispann travay.Sa yo rezistans tou ede kenbe nivo a limyè menm nan tout segments yo.Valè a nan chak rezisteur se anjeneral ant 220 om (ω) ak 470 om (ω).Nimewo a egzak depann sou de bagay sa yo: vòltaj la ekipman pou pouvwa ak ki jan klere ou vle ekspozisyon an yo dwe.Pou egzanp, si w ap itilize yon ekipman pou pouvwa 5-volt ak chak segman sèvi ak sou 2 vòlt, Lè sa a, yon rezistans 150-ohm pral kite sou 20 milliamps (MA) nan aktyèl la nan.Sa a se yon bon kantite lajan pou fè ekspozisyon an klere ase men toujou san danje pou poul yo.

Si ou itilize pi gwo rezistans, mwens aktyèl ap koule, ak ekspozisyon an ap gade dime.Men, sa ka ede poul yo dire pi lontan epi sèvi ak mwens pouvwa.Si ou itilize pi piti rezistans, plis koule aktyèl, ak ekspozisyon an sanble pi klere, men li ka mete deyò pi vit epi pou yo jwenn pi cho.Nan plis dispozisyon avanse, tankou lè yon sèl rezisteur se pataje ant plizyè segments (yo rele multiplexing), klète a ka gade inegal.Se poutèt sa diferan segments ka trase diferan kantite aktyèl.Nan ka sa yo, li pi bon pou itilize yon rezisteur pou chak segman oswa itilize bato espesyal ki kontwole aktyèl la otomatikman.Metòd sa yo fè ekspozisyon an gade pi byen ak travay plis fiable.

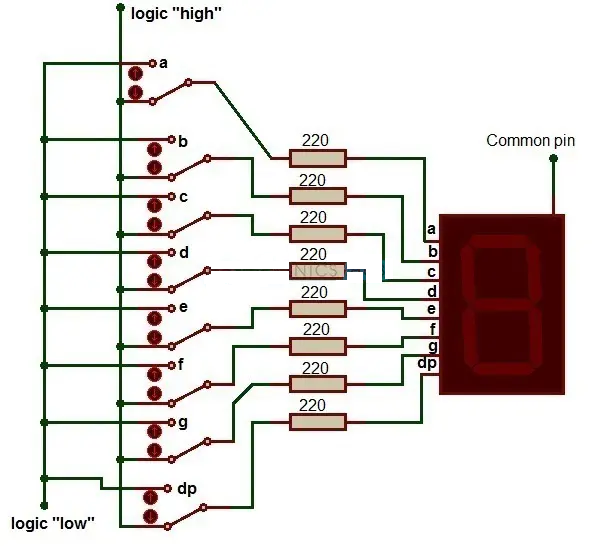

Figi 8. Debaz rezistans ki baze sou 7-segman ekspozisyon dyagram

Figi a montre yon dyagram sikwi debaz pou kondwi yon sèl 7-segman ekspozisyon ki ap dirije lè l sèvi avèk rezistans endividyèl pou chak segman.Chak nan segments ekspozisyon an (ki make A, B, C, D, E, F, G, ak DP (pwen desimal)) konekte nan seri ak yon rezistans 220Ω, ki limite aktyèl nan nivo ki an sekirite.Sa yo rezistans yo kontwole nan switch ki aktive opinyon ki genyen ant lojik "segondè" ak lojik "ki ba", sa ki pèmèt chak segman yo dwe vire sou oswa sou endepandan.Se PIN la komen nan ekspozisyon an 7-segman ki konekte nan yon sous vòltaj pataje, pèmèt operasyon nan poul yo endividyèl nan ekspozisyon an ki baze sou siyal yo lojik opinyon.Konfigirasyon sa a egzanp fason ki pi senp lan ak pi dirèk nan tès ak opere yon ekspozisyon 7-segman manyèlman.

Ki jan yo sèvi ak tranzistò ak yon ekspozisyon 7-segman?

Tranzistò yo tankou ti switch elektwonik ki ede kontwole ki pati nan yon ekspozisyon 7-segman limyè moute.Nan yon "komen katod" konfigirasyon, tout bout yo negatif (katod) nan poul yo ansanm ak ki konekte nan tè.Pou limen yon segman, mikrokontroleur la voye yon siyal nan fen pozitif la (anod).Depi tè a bezwen vire sou yo ak sou kontwole chak chif, NPN tranzistò yo te itilize.Mikrokontroleur a voye yon ti siyal nan baz la (janm presegondè) nan tranzistò a, ak sa a pèmèt aktyèl koule nan li, ekleraj moute segman an.

Nan yon "komen anod" konfigirasyon, tout bout yo pozitif (anod) yo konekte ansanm ak branche moute sou pouvwa (anjeneral 5V).Isit la, ou ka itilize tranzistò PNP oswa switch espesyal tankou N-chanèl MOSFETs kontwole bout yo negatif (Cathodes).Ekspozisyon an limyè moute lè mikrokontroleur a voye yon siyal yo rale katod a ki ba (fèmen nan 0V).Pou montre ki gen plis pase yon chif, multiplexing yo itilize.Sa vle di mikrokontroleur la vire sou yon sèl chif nan yon moman trè vit, tèlman vit ke li sanble tankou tout chif yo sou nan yon fwa.Chak chif sèvi ak tranzistò pwòp li yo, ki mikrokontroleur la chanje sou yo ak sou yo nan lòd, pandan y ap voye siyal yo dwa nan segments yo.

Pou pwoteje mikrokontroleur la epi asire w ke tranzistò yo travay byen, yo mete yon ti rezistans (anjeneral alantou 1,000 om) ant mikrokontroleur la ak baz tranzistò a.Sa a limite konbyen koule aktyèl pous Epitou, li enpòtan yo chwazi tranzistò ki ka okipe kantite lajan an nan aktyèl ki nesesè pa poul yo.Si tranzistò yo twò fèb, yo ka chofe oswa sispann travay, ak ekspozisyon an pa ka gade dwat.Chwazi pati yo dwa ak jere chalè ak anpil atansyon ede ekspozisyon an travay byen epi yo dire pi lontan.

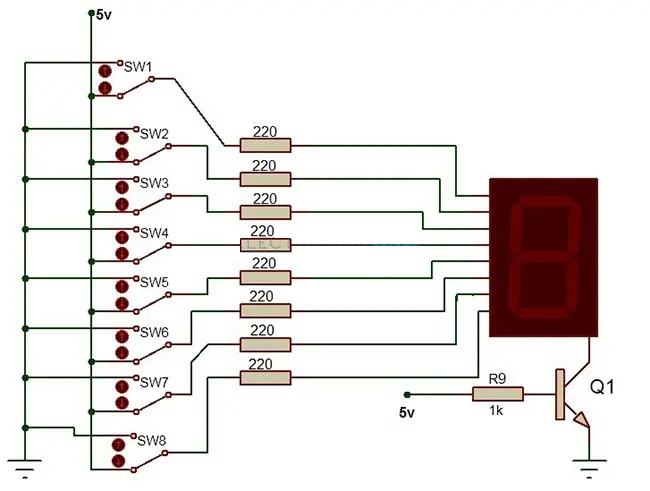

Figi 9. Kontwòl ki baze sou tranzistò nan yon dyagram ekspozisyon 7-segman

Dyagram lan montre yon metòd senp pou kondwi yon sèl-chif sèt-segman ekspozisyon lè l sèvi avèk uit switch (SW1 a SW8), chak konekte nan yon rezisteur 220Ω nan segments endividyèl yo nan ekspozisyon an.Liy kontwòl yo segman yo travèse nan entrain yo ekspozisyon, ki fè yo mache atravè yon switch tranzistò (Q1).Yon rezistans 1KΩ (R9) konekte baz tranzistò nan liy kontwòl 5V, sa ki pèmèt ekspozisyon an aktive lè tranzistò a vire.Sa a konfigirasyon asire bon kontwòl aktyèl ak operasyon efikas nan ekspozisyon an.

Konklizyon

Yon ekspozisyon 7-segman yo se yon fason ki senp epi itil yo montre nimewo nan aparèy elektwonik.Chak segman se tankou yon ti limyè, ak pa vire sou sa yo dwa, ou ka montre nenpòt ki chif soti nan 0 a 9. Ou ka itilize swa yon katod komen oswa ekspozisyon anod komen, tou depann de kous ou.Pou pwoteje ekspozisyon an ak mikrokontroleur ou, ou bezwen sèvi ak rezistans oswa tranzistò.Si ou gen plis pase yon chif, ou ka itilize yon metòd yo rele multiplexing nan limyè yo moute yon sèl nan yon tan vrèman vit, se konsa yo tout gade limen.Montre sa yo yo te itilize nan anpil bagay tankou revèy dijital, balans, mèt, ak aparèy kwizin paske yo se bon mache, fasil yo sèvi ak, epi ki klè li.Avèk konsèy yo nan gid sa a, ou ka san danje epi fasil ajoute 7-segman montre nan pwojè pwòp ou yo.
