ADM560JRS Entèfas Chip Gid, Karakteristik, ak Aplikasyon

Travay ak kominikasyon seri souvan vle di konekte sikui lojik ak aparèy ki itilize siyal RS232.ADM560JRS ede ou jere koneksyon sa a ak kat transmetè ak senk reseptè bati nan yon sèl chip kontra enfòmèl ant.Ou ka sèvi ak li pou tradui siyal nivo lojik nan nivo vòltaj RS232 epi resevwa done ki soti nan liy seri an menm tan.Aparèy la kouri soti nan yon sèl ekipman pou vòltaj ki ba epi li sèvi ak yon ponp chaj yo kreye vòltaj koòdone ki nesesè yo.Avèk sipò pou plizyè chanèl kominikasyon, li adapte byen nan sistèm kontwòl, koòdone òdinatè, ak aparèy entegre ki fè echanj done seri.

Katalòg

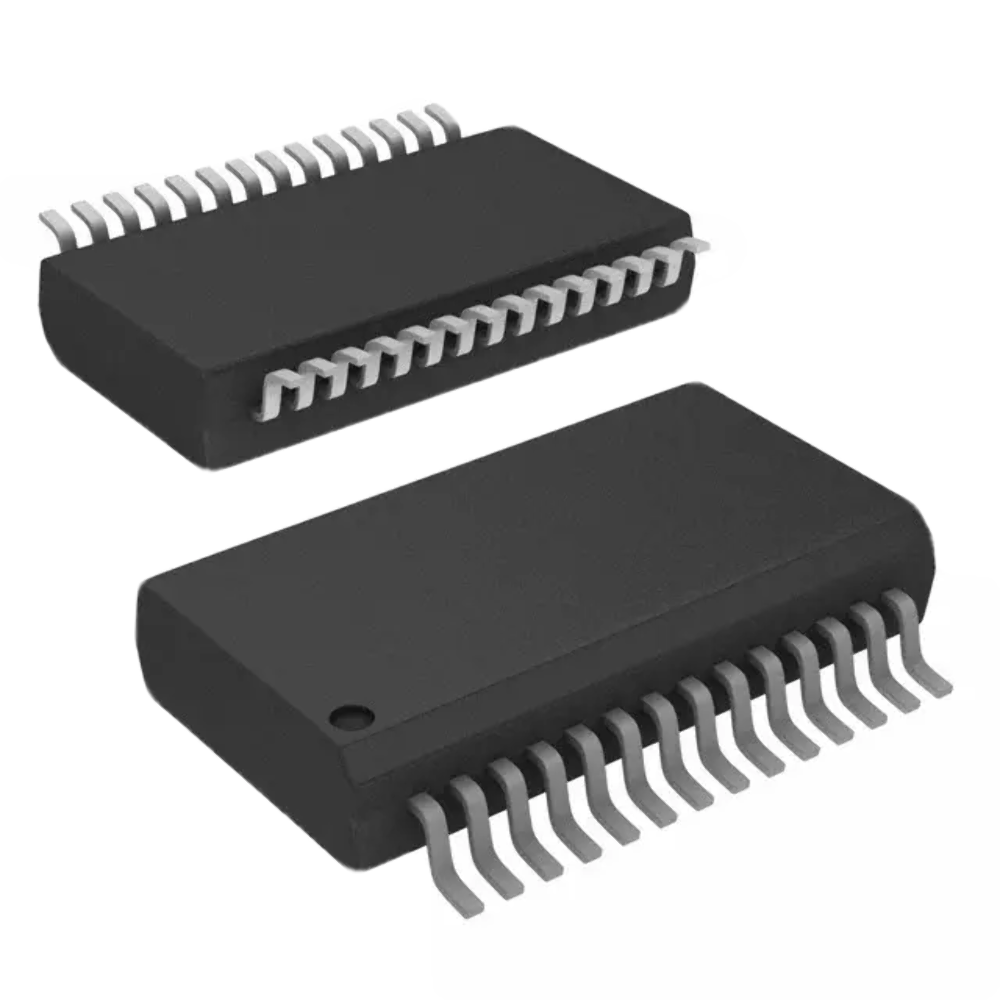

ADM560JRS Apèsi sou lekòl la

ADM560JRS se yon transceiver RS 232 ki ba pouvwa ki fèt pou sistèm ki fè echanj done seri ant sikui lojik ak liy kominikasyon estanda RS 232.Aparèy la entegre kat transmetè ak senk reseptè, sa ki pèmèt plizyè chemen siyal nan yon sèl pake kontra enfòmèl ant.Li opere nan yon sèl 3 V a 3.6 V ekipman pou epi jenere vòltaj koòdone pozitif ak negatif ki nesesè lè l sèvi avèk yon ponp chaj entèn ak kondansateur ekstèn.Pousantaj transfè done rive nan 116 kbps, sipòte travay kominikasyon seri tipik.Aparèy la pake nan yon fòma SSOP 28 pin ki apwopriye pou ankadreman sikwi monte sifas yo.Ap chache pou ADM560JRS?Kontakte nou pou tcheke stock aktyèl, tan plon, ak pri.

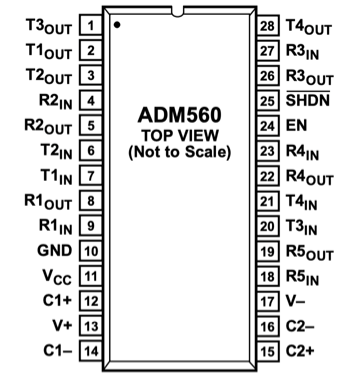

ADM560JRS Pinout Detay

ADM560JRS Pin Deskripsyon

Nimewo PIN	Non PIN	Deskripsyon
1	T3OUT	RS-232 transmetè pwodiksyon chanèl 3 ki kondui liy seri ekstèn lan lè l sèvi avèk nivo vòltaj RS-232.
2	T1OUT	RS-232 transmetè pwodiksyon chanèl 1 bay siyal lojik konvèti pou liy kominikasyon seri.
3	T2OUT	RS-232 transmetè pwodiksyon chanèl 2 ki soti RS-232 siyal vòltaj konfòme.
4	R2IN	RS-232 reseptè D 'chanèl 2 ki aksepte fèk ap rantre siyal RS-232 soti nan aparèy ekstèn.
5	R2OUT	CMOS/TTL pwodiksyon lojik ki koresponn ak kanal reseptè 2 apre konvèsyon nivo RS-232.
6	T2IN	Nivo lojik opinyon pou kanal transmetè 2 ki konvèti intern nan nivo pwodiksyon RS-232.
7	T1IN	Nivo lojik opinyon pou kanal transmetè 1 itilize pou kondwi etap pwodiksyon RS-232 la.
8	R1OUT	Nivo lojik pwodiksyon soti nan kanal reseptè 1 ki reprezante siyal D 'RS-232 konvèti a.
9	R1IN	RS-232 reseptè D 'chanèl 1 konekte ak yon liy ekstèn koòdone seri.
10	GND	Referans tè pou aparèy la ak sikwi entèn yo.
11	VCC	Antre prensipal ekipman pou pouvwa a, anjeneral opere soti nan apeprè 3.0 V a 3.6 V.
12	C1+	Tèminal pozitif nan premye kondansateur ponp chaj yo itilize nan etap doubler vòltaj la.
13	V+	Pwodiksyon vòltaj pozitif ki soti nan ponp chaj entèn chofè RS-232 yo itilize.
14	C1−	Tèminal negatif nan premye kondansateur ponp chaj yo itilize nan kous la doubler vòltaj.
15	C2+	Tèminal pozitif nan dezyèm kondansateur ponp chaj yo itilize pou etap varyateur vòltaj la.
16	C2−	Tèminal negatif nan dezyèm kondansateur ponp chaj yo itilize pou jenere vòltaj negatif RS-232 la.
17	V−	Pwodiksyon vòltaj negatif soti nan ponp chaj entèn yo itilize pou siyal RS-232.
18	R5IN	RS-232 reseptè D 'chanèl 5 pou fèk ap rantre siyal done seri.
19	R5OUT	CMOS/TTL pwodiksyon lojik ki koresponn ak kanal reseptè 5 apre konvèsyon siyal.
20	T3IN	Nivo lojik opinyon pou kanal transmetè 3 yo itilize pou pwodwi siyal pwodiksyon RS-232.
21	T4IN	Nivo lojik opinyon pou kanal transmetè 4 ki manje etap chofè entèn RS-232 la.
22	R4OUT	Nivo lojik pwodiksyon soti nan kanal reseptè 4 ki reprezante siyal D 'RS-232 konvèti a.
23	R4IN	RS-232 reseptè D 'chanèl 4 konekte ak yon liy kominikasyon ekstèn.
24	EN	Pèmèt opinyon kontwòl yo itilize pou aktive oswa dezaktive sikwi entèn aparèy la.
25	SHDN	Antre kontwòl fèmen ki mete aparèy la nan yon mòd fèmen pouvwa ki ba.
26	R3OUT	Nivo lojik pwodiksyon soti nan kanal reseptè 3 ki koresponn ak siyal RS-232 resevwa a.
27	R3IN	RS-232 reseptè D 'chanèl 3 pou resevwa siyal koòdone seri.
28	T4OUT	RS-232 transmetè pwodiksyon chanèl 4 bay konvèti siyal pwodiksyon seri.

ADM560JRS CAD Modèl

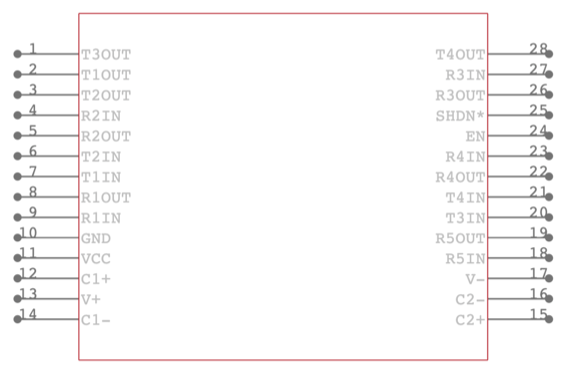

ADM560JRS Senbòl

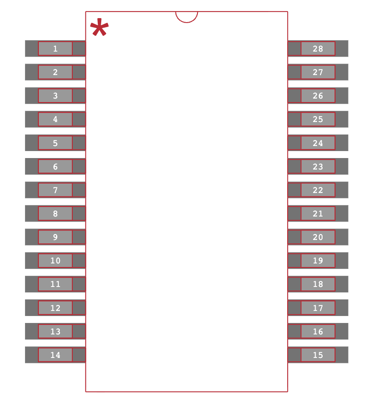

ADM560JRS anprint

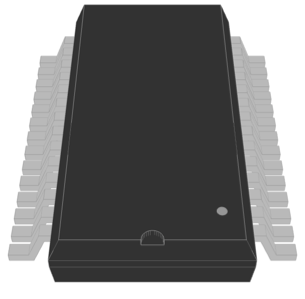

ADM560JRS 3D Modèl

Karakteristik nan ADM560JRS

Estrikti transceiver entegre RS232

ADM560JRS a konbine kat transmetè ak senk reseptè nan yon sèl aparèy kontra enfòmèl ant.Aranjman sa a sipòte kominikasyon seri plen duplex pandan y ap diminye kantite eleman koòdone separe ki nesesè sou yon tablo sikwi.

Single Low Voltage Supply Operation

Aparèy la opere nan yon sèl rezèv ant 3 V ak 3.6 V. Sa a pèmèt li konekte dirèkteman nan sistèm lojik modèn vòltaj ki ba san yo pa bezwen ray pouvwa adisyonèl.

Entèn chaj ponp vòltaj jenerasyon

Yon ponp chaj entèn kreye vòltaj pozitif ak negatif ki nesesè pou siyal RS 232.Kondansateur ekstèn ki konekte ak broch dedye ede kous la nan jenere nivo vòltaj koòdone ki estab.

Chanèl Reseptè miltip

Senk chanèl reseptè endepandan aksepte siyal opinyon RS 232 epi konvèti yo an rezilta nivo lojik.Sa a pèmèt plizyè liy kominikasyon yo dwe kontwole ak trete nan yon sikwi entegre.

Kat Sorti Transmetè Dedye

Kat chemen transmetè konvèti siyal opinyon nivo lojik nan nivo pwodiksyon RS 232.Sorti sa yo kondwi liy kominikasyon ekstèn ki konekte nan pò seri oswa lòt aparèy koòdone.

Tolerans bri reseptè

Chak chanèl reseptè gen ladan isterèz nan etap nan opinyon.Konsepsyon sa a ede kenbe pwodiksyon lojik ki estab lè siyal k ap rantre a gen bri elektrik oswa tranzisyon dousman.

Sipò pou transfè done jiska 116 kbps

Aparèy la sipòte pousantaj done jiska 116 kilobit pou chak segonn.Ranje sa a kouvri vitès kominikasyon seri komen yo itilize nan ekipman kontwòl ak koòdone òdinatè.

Kontra enfòmèl ant sifas mòn pake

Aparèy la bay nan yon pake SSOP 28 plon.Ti anprint li sipòte layout sikwi dans pandan y ap kenbe espas klè pin pou asanble serye.

ADM560JRS Espesifikasyon teknik

Atribi pwodwi	Valè atribi
Manifakti	Analog Devices, Inc.
Voltage - Pwovizyon pou	3V ~ 3.6V
Kalite	Transceiver
Pake Aparèy Founisè	28-SSOP
Seri	-
Isterèz reseptè	300 mV
Pwotokòl	RS232
Pake / Ka	28-SSOP (0.209', 5.30mm Lajè)
Pake	Tib
Tanperati Fonksyònman	0°C ~ 70°C
Kantite Chofè/Reseptè yo	4/5
Kalite aliye	Sifas mòn
Duplex	Plen
Done Pousantaj	116 Kbps
Nimewo pwodwi de baz	ADM560
Nivo sansiblite imidite (MSL)	1 (san limit)
ECCN	EAR99
HTSUS	8542.39.0001

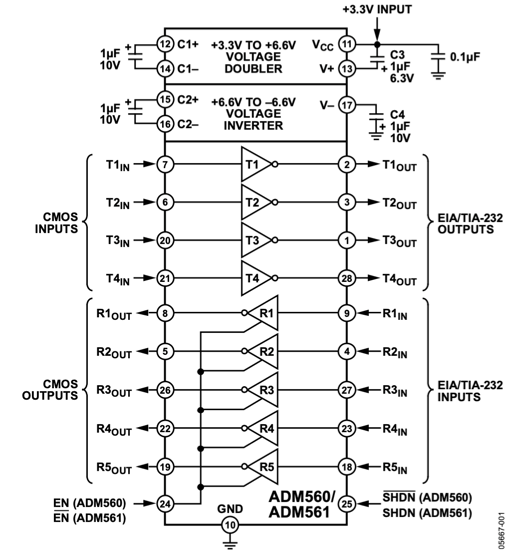

Dyagram blòk fonksyonèl nan ADM560JRS

Estrikti entèn òganize ADM560JRS nan jenerasyon pouvwa, transmetè, ak seksyon reseptè ki konvèti siyal lojik nan nivo RS-232 ak tounen lakay ou.Yon etap ponp chaj nan tèt la pwodui rails ekipman pozitif ak negatif soti nan yon sèl + 3.3 V opinyon lè l sèvi avèk kondansateur ekstèn ki konekte ak broch C1 ak C2, jenere vòltaj V + ak V− itilize pa chofè koòdone yo.Kat chemen transmetè aksepte antre CMOS ki make T1IN jiska T4IN ak kondwi RS-232 pwodiksyon T1OUT jiska T4OUT.Senk chemen reseptè aksepte antre RS-232 ki make R1IN jiska R5IN epi tradwi yo nan CMOS pwodiksyon R1OUT jiska R5OUT.Kontwòl ak broch referans ki gen ladan EN oswa SHDN, VCC, ak GND parèt nan pòsyon ki pi ba nan Layout la, ki endike aparèy pèmèt kontwòl ak koneksyon pouvwa pandan y ap gwoupe koule nan siyal ant lojik CMOS ak liy kominikasyon EIA/TIA-232.

Aplikasyon pou ADM560JRS

Entèfas seri òdinatè pèsonèl

ADM560JRS ka konekte sikui lojik nan òdinatè oswa kontwolè entegre nan pò seri RS 232.Transmetè ak reseptè li yo jere konvèsyon nivo siyal pou lojik dijital ka kominike ak aparèy ekstèn ki itilize liy kominikasyon seri estanda.

Ekipman kontwòl endistriyèl

Inite kontwòl yo nan anviwònman endistriyèl yo souvan echanj done ak detèktè, contrôleur, oswa zouti dyagnostik atravè lyen seri.Aparèy la pèmèt sistèm sa yo koòdone ak pò kominikasyon RS 232 pandan y ap kenbe lojik entèn la opere nan nivo vòltaj ki ba.

Tèminal kominikasyon ak modèm

Anpil tèminal kominikasyon ak sistèm ki baze sou modèm konte sou siyal RS 232 ant sikui pwosesis ak ekipman kominikasyon ekstèn.Aparèy la okipe tradiksyon siyal ant sikui lojik ak koòdone seri sistèm sa yo itilize.

Siveyans medikal ak aparèy dyagnostik

Enstriman medikal pafwa echanj done konfigirasyon oswa rezilta mezi atravè koneksyon seri.ADM560JRS a bay konvèsyon siyal ki estab ki pèmèt ekipman medikal ki baze sou mikrokontwolè kominike ak òdinatè ekstèn oswa anrejistrè done.

Ekipman pou antre done pòtab

Sistèm siveyans pòtab ak enstriman pòtatif yo ka itilize lyen seri pou transfere mezi ki estoke nan lòt aparèy.Aparèy la pèmèt sistèm sa yo ki mache ak pil pou kenbe kominikasyon serye RS 232 pandan y ap opere ak ekipman ki ba vòltaj.

Sistèm entegre ak lyen seri eritaj

Sistèm kontwòl entegre yo itilize nan automatisation oswa tès souvan kominike avèk ansyen ekipman ki kominike atravè RS 232. ADM560JRS pèmèt sikwi dijital modèn yo kenbe konpatibilite ak entèfas kominikasyon seri etabli sa yo.

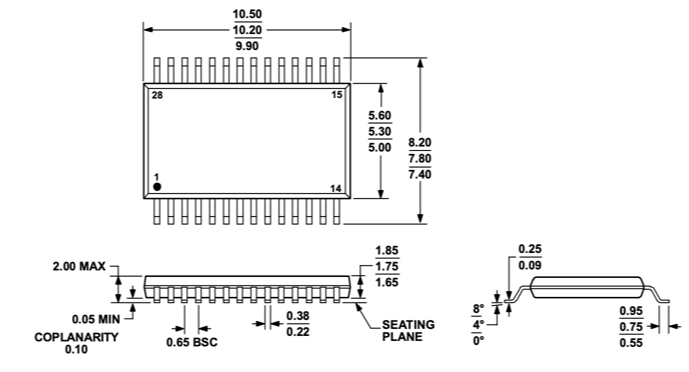

Deskripsyon dimansyon ADM560JRS

Layout pakè fizik prezante ti pake deskripsyon 28 plon retresi yo itilize pou ADM560JRS ak dimansyon ki eksprime an milimèt.View anlè a endike kò rektangilè a ak fil ranje sou tou de bò long ak nimero zepeng kòmanse nan kwen ki make ak yon pwen.Longè kò a varye ant 9.90 mm a 10.50 mm ak lajè kò a varye ant 5.00 mm ak 5.60 mm, pandan y ap span an jeneral ki gen ladan plon pwolonje apeprè 7.40 mm a 8.20 mm.Anplasman plon espesifye kòm 0.65 mm ant broch adjasan, sipòte aliye sifas kontra enfòmèl ant.Side ak fen pwofil yo montre plan an syèj, ang koube plon, ak tolerans coplanarity, ak wotè maksimòm pake tou pre 2.00 mm.Mezi adisyonèl defini lajè plon, epesè plon, ak ekstansyon tèminal pou asire konpatibilite ak modèl tè estanda SSOP defini nan JEDEC MO-150-AH.

Avantaj ak dezavantaj ADM560JRS

Avantaj

• Bay plizyè chofè ak reseptè nan yon sèl aparèy entegre, diminye kantite eleman

• Operasyon vòltaj ekipman ki ba apwopriye pou sistèm modèn ki ba-pouvwa

• Ponp chaj entegre elimine nesesite pou vòltaj ekipman ekstèn ±RS-232

• Isterèz reseptè amelyore fyab nan anviwònman ki fè bwi elektrik

• Pake kontra montaj sifas ede minimize itilizasyon espas tablo

• Sipòte estanda RS-232 kominikasyon ki fè li lajman konpatib ak aparèy seri

• Ba konsomasyon pouvwa apwopriye pou ekipman ki mache ak pil

Dezavantaj

• Maksimòm pousantaj done limite a 116 kbps, ki pi dousman konpare ak koòdone modèn gwo vitès.

• Ranje tanperati fonksyònman limite nan klas komèsyal (0°C a 70°C)

• Egzije kondansateur ekstèn pou operasyon ponp chaj

• Ki fèt espesyalman pou RS-232, ki konsidere kòm yon estanda kominikasyon eritaj

• Pwodwi demode epi li pa nan pwodiksyon aktif ankò

ADM560JRS Altènatif

Nimewo Pati	Manifakti	Karakteristik kle	Sèvi ak Ka / Nòt
ADM560JRSZ	Analog Devices Inc.	Pake nan yon faktè fòm 196-LFBGA ki fèt pou asanble elektwonik ki gen gwo dansite ak kontra enfòmèl ant.Li sipòte enstalasyon sifas-mòn ak operasyon serye nan yon seri tanperati endistriyèl lajè soti nan -40 ° C a 85 ° C, ede kenbe pèfòmans ki estab nan sikui ki mande yo.	Itilize nan sistèm elektwonik avanse ki mande anbalaj kontra enfòmèl ant ak pèfòmans serye.Apwopriye pou konsepsyon endistriyèl ak entegre kote operasyon ki estab ak itilizasyon efikas espas tablo yo enpòtan.
ADM560JRS-REEL	Analog Devices Inc.	Apwovizyone nan yon pake 16-PDIP ki fèt pou aliye atravè twou.Style pake a pèmèt enstalasyon senp ak manyen fasil pandan asanble oswa tès.Li opere nan yon seri tanperati komèsyal tipik nan 0 ° C a 70 ° C.	Souvan yo itilize nan tablo devlopman, pwototip, oswa ekipman ki itilize konpozan nan twou.Fòma DIP la tou fè depanaj, ranplasman, ak asanble manyèl pi senp.
ADM560JR	Analog Devices Inc.	Anvlope nan yon pake kontra enfòmèl ant 64-VQFN ak yon pad tèmik ekspoze.Ki fèt pou asanble sifas-mòn, li sipòte operasyon serye soti nan -40 ° C a 85 ° C pandan y ap amelyore dissipation chalè ak baz elektrik.	Byen adapte pou sistèm modèn entegre ak elektwonik endistriyèl kote gwosè kontra enfòmèl ant ak jesyon tèmik efikas yo mande yo.Souvan yo itilize nan desen sikwi gwo dansite.

Konsènan Analog Devices, Inc.

Analog Devices, Inc. se yon konpayi semiconductor ki devlope sikui entegre yo itilize pou pwosesis siyal, konvèsyon done, ak kominikasyon koòdone.Te fonde an 1965 ak biwo santral li nan peyi Etazini, konpayi an konsantre sou analog, siyal melanje, ak teknoloji pwosesis siyal dijital.Pwodwi li yo lajman ki itilize nan sistèm endistriyèl, ekipman kominikasyon, enstriman swen sante, elektwonik otomobil, ak aparèy konsomatè.Pòtfolyo konpayi an gen ladan anplifikatè, konvètisè done, sikui koòdone, aparèy jesyon pouvwa, ak konpozan pwosesis siyal ki fèt pou sistèm elektwonik ki mande pou manyen siyal egzak ak serye.

Konklizyon

ADM560JRS fèt pou okipe kominikasyon seri ant sikui lojik ak aparèy RS232.Ou jwenn kat transmetè ak senk reseptè nan yon pake, ki pèmèt plizyè liy siyal yo dwe jere an menm tan.Ponp chaj entèn li yo kreye vòltaj koòdone ki nesesè yo soti nan yon sèl ekipman pou vòltaj ki ba.Pake SSOP kontra enfòmèl ant ede kenbe layout sikwi piti epi òganize.Ou ka aplike aparèy la nan sistèm kontwòl, koòdone òdinatè, ak ekipman kominikasyon ki konte sou echanj done RS232.Avèk estrikti entegre li yo, li diminye bezwen an pou eleman koòdone siplemantè.

Fichye done PDF

ADM560JRS Fèy done:

ADM560JRS.pdf

ADM560JRS.pdf

ADM560JRS.pdf
