Konprann XC2S200-5FG256I FPGA Achitekti ak aplikasyon yo

Ou ka ap chèche pou yon aparèy lojik pwogramasyon ki pèmèt ou fòme pyès ki nan konpitè dijital egzakteman jan sistèm ou a bezwen li.XC2S200-5FG256I FPGA a ba ou blòk lojik fleksib, memwa entèn, ak anpil koneksyon antre ak pwodiksyon pou ou ka bati fonksyon dijital koutim andedan yon sèl aparèy.Achitekti li yo sipòte routage siyal, kontwòl distribisyon, ak manyen koòdone atravè plizyè kalite ekipman elektwonik.Avèk routage pwogramasyon ak resous memwa ki disponib sou chip la, ou ka adapte li a diferan travay kontwòl, chemen kominikasyon, ak fonksyon sistèm entegre san yo pa chanje pyès ki nan konpitè fizik la.

Katalòg

XC2S200-5FG256I Apèsi sou lekòl la

La XC2S200-5FG256I se yon aparèy lojik pwogramasyon ki bati sou achitekti Spartan II FPGA epi ki fèt pou sistèm dijital configurable.Li bay alantou 200000 pòtay lojik ranje atravè blòk lojik configurable ki ka pwograme pou aplike fonksyon dijital koutim.Blòk entegre RAM sipòte depo done tanporè, pandan y ap yon gwo kantite pin antre ak pwodiksyon pèmèt kominikasyon fleksib ak eleman ekstèn.Aparèy la opere nan yon rezèv debaz vòltaj ki ba epi li sipòte kondisyon tanperati endistriyèl.Achitekti li yo sipòte pwototip pyès ki nan konpitè, kontwòl koòdone, ak travay pwosesis dijital nan ekipman elektwonik entegre.

Ap chache pou XC2S200-5FG256I?Kontakte nou pou tcheke stock aktyèl, tan plon, ak pri.

XC2S200-5FG256I b

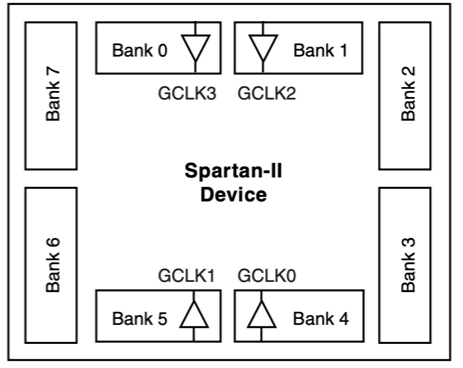

Estrikti I/O divize perimèt aparèy la an uit bank pozisyone sou tout kat bò pake FPGA la.Chak bank gwoupe yon seri pin antre ak pwodiksyon ki pataje menm rezèv VCCO, sa ki pèmèt yon nivo vòltaj konsistan aplike nan tout broch nan rejyon sa a.Antre revèy mondyal ki make GCLK0 jiska GCLK3 yo mete tou pre seksyon ki pi ba ak anwo nan Layout la pou distribye siyal revèy respire atravè etalaj lojik entèn la.Aranjman sa a pèmèt plizyè estanda siyal yo opere an menm tan lè yo bay diferan nivo vòltaj nan bank separe pandan y ap kenbe wout òganize ant broch ekstèn ak lojik pwogramasyon entèn la.

XC2S200-5FG256I CAD Modèl

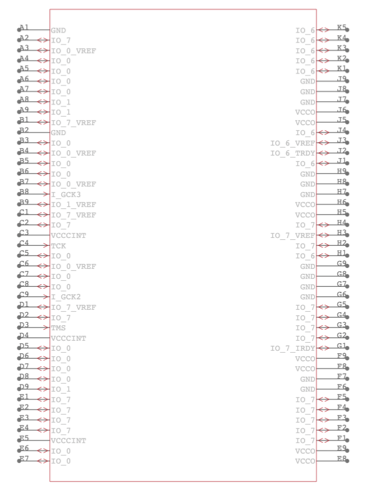

XC2S200-5FG256I Senbòl

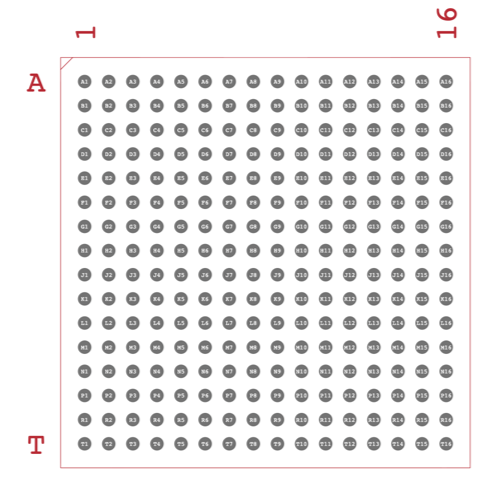

XC2S200-5FG256I anprint

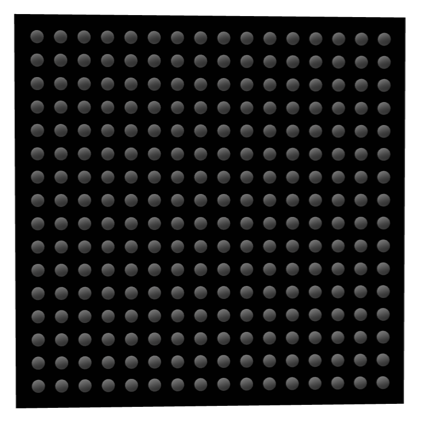

XC2S200-5FG256I 3D Modèl

Karakteristik nan XC2S200-5FG256I

Programmable FPGA lojik Achitekti

Aparèy la sèvi ak yon estrikti lojik configurable ki pèmèt sikui dijital yo dwe defini atravè blòk lojik pwogramasyon ak chemen routage.Estrikti sa a pèmèt konsèpteur yo aplike konpòtman kenkayri koutim san yo pa modifye aparèy fizik la, sipòte devlopman fleksib sistèm dijital ak pwototip pyès ki nan konpitè.

Resous memwa blòk entegre

Entèn blòk RAM bay depo memwa dedye nan twal la pwogramasyon.Blòk memwa sa yo sipòte tanpon done, tab rechèch, ak operasyon depo tanporè, diminye bezwen an pou konpozan memwa ekstèn nan anpil aplikasyon pou pwosesis dijital.

Entèfas Configurable Antre ak Sòti

Jiska 176 broch antre ak pwodiksyon itilizatè bay koneksyon fleksib ak aparèy ekstèn.Chak PIN ka konfigirasyon pou diferan opinyon, pwodiksyon, oswa fonksyon bidireksyon, sa ki pèmèt aparèy la kominike avèk detèktè, koòdone kominikasyon, ak sistèm kontwòl.

Rezo routage pwogramab

Yon rezo entèkoneksyon pwogramasyon konekte blòk lojik, eleman memwa, ak entèfas pwodiksyon antre.Siyal yo ka achemine atravè chemen configurable, sa ki pèmèt koule siyal koutim ant resous entèn yo pandan y ap kenbe konpòtman dijital previzib.

Jesyon revèy lè l sèvi avèk Delay Locked Loops

Sikui bouk fèmen ak reta entegre yo sipòte distribisyon revèy ak aliyman distribisyon andedan aparèy la.Sikui sa yo ede kenbe relasyon distribisyon ki estab ant seksyon lojik entèn yo ak sous revèy ekstèn yo.

Endistriyèl Tanperati Kapasite Fonksyònman

Aparèy la sipòte operasyon atravè yon seri tanperati pwolonje apwopriye pou anviwònman endistriyèl.Sa a pèmèt pèfòmans ki estab nan sistèm ki ekspoze a divès kondisyon anviwònman tankou ekipman faktori oswa enstalasyon deyò.

Kontra enfòmèl ant Sifas Mount BGA pake

Aparèy la pake nan yon fòma 256 boul gri ki pèmèt yon gwo kantite koneksyon nan yon anprint kontra enfòmèl ant.Style anbalaj sa a sipòte konsepsyon tablo sikwi enprime dans pandan w ap kenbe fyab elektrik pou aparèy konte segondè.

XC2S200-5FG256I Espesifikasyon teknik

Atribi pwodwi	Valè atribi
Manifakti	AMD Xilinx
Voltage - Pwovizyon pou	2.375V ~ 2.625V
Total Bits RAM	57344
Pake Aparèy Founisè	256-FBGA (17x17)
Seri	Spartan®-II
Pake / Ka	256-BGA
Pake	Plato
Tanperati Fonksyònman	-40°C ~ 100°C (TJ)
Kantite Eleman Lojik/Selil	5292
Kantite LAB/CLB	1176
Kantite I/O	176
Kantite Gates	200000
Kalite aliye	Sifas mòn
Nimewo pwodwi de baz	XC2S200
Estati RoHs	RoHS ki pa konfòme
Nivo sansiblite imidite (MSL)	3 (168 èdtan)
Estati REACH	REACH San afekte
ECCN	EAR99
HTSUS	8542.39.0001

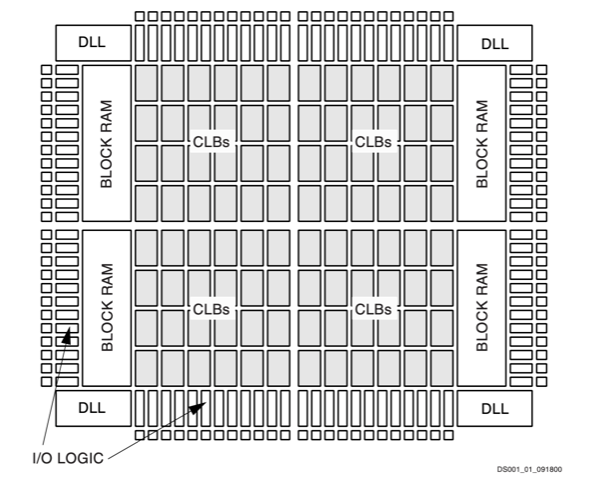

Dyagram blòk XC2S200-5FG256I

Kadriyaj santral Blòk lojik Configurable fòme twal lojik pwogramasyon kote fonksyon dijital yo aplike lè l sèvi avèk tab rechèch ak baskile.Kolòn vètikal ki make blòk RAM bay resous memwa entegre yo mete ansanm ak etalaj lojik la pou depo done ak operasyon tanpon.Antre ak pwodiksyon blòk lojik liy bor yo deyò nan aparèy la epi konekte rezo a routage entèn nan broch ekstèn.Reta fèmen inite bouk ki sitiye nan kwen yo sipòte aliyman revèy ak kontwòl distribisyon atravè estrikti lojik entèn la.Chemen entèkoneksyon ant etalaj CLB, kolòn memwa, inite revèy, ak blòk I O kreye rezo routage pwogramasyon ki pèmèt koneksyon siyal fleksib nan tout aparèy la.

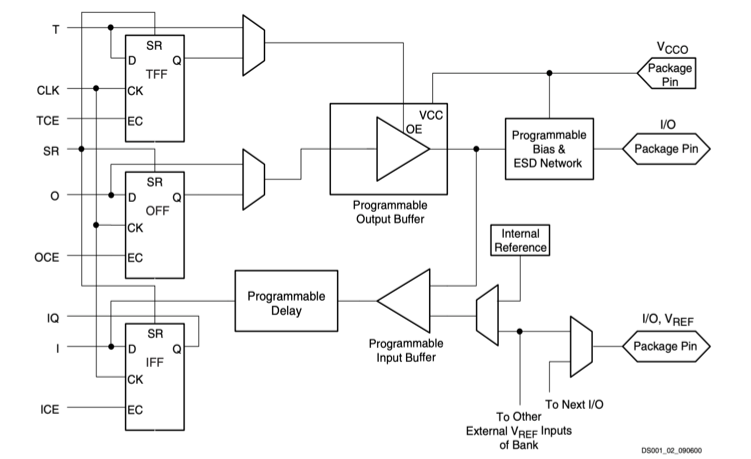

Antre / Sòti blòk (IOB) nan XC2S200-5FG256I

Estrikti blòk I/O entèn konekte broch pake ekstèn nan twal la lojik pwogramasyon atravè chemen configurable opinyon ak pwodiksyon.Done pwodiksyon pase nan yon baskile ki make OFF ak revèy ak pèmèt kontwòl, ki te swiv pa yon tanpon pwodiksyon pwogramasyon ki kondui pin ekstèn la pandan y ap opere nan rezèv la VCCO ki asosye ak bank la I O.Antre siyal ki soti nan peny pakè a antre nan yon tanpon antre pwogramasyon ak etap reta pwogramasyon opsyonèl anvan yo rive nan yon baskile antre ki make IFF ki senkronize siyal la ak revèy entèn la.Eleman kontwòl adisyonèl yo enkli kontwòl tri-eta atravè rejis TFF a, revèy pèmèt siyal, ak mete reset antre ki jere distribisyon siyal ak kontwòl eta a.Yon patipri pwogramasyon ak rezo pwoteksyon ESD pwoteje koòdone PIN la, pandan y ap yon referans entèn ak koneksyon VREF sipòte estanda vòltaj referans I O pataje atravè bank la.

Aplikasyon XC2S200-5FG256I

Sistèm routage siyal dijital

Resous lojik pwogramasyon pèmèt aparèy la jere routage siyal dijital ak pwosesis nan ekipman kominikasyon.Blòk lojik configurable li yo ka aplike chemen lojik koutim ki okipe transfè done ant eleman sistèm yo pandan y ap kenbe konpòtman tan ki estab.

Inite kontwòl otomatik endistriyèl

Sistèm kontwòl endistriyèl yo souvan mande pou lojik dijital fleksib ki ka adapte yo ak diferan pwosesis machin yo.Aparèy la ka jere siyal kontwòl, entrées detèktè, ak pwodiksyon actuator, sipòte operasyon serye nan anviwònman pwodiksyon otomatik.

Embedded Materyèl Pwototip platfòm

Platfòm devlopman souvan itilize aparèy lojik pwogramab pou teste desen dijital anvan pwodiksyon pyès ki nan konpitè final la.Aparèy la pèmèt konsèpteur yo aplike ak modifye estrikti lojik pandan devlopman, sa ki pèmèt tès efikas nan fonksyon kontwòl dijital.

Kominikasyon Entèfas Pont

Sistèm ki konekte plizyè pwotokòl kominikasyon ka itilize aparèy la pou tradwi oswa wout siyal dijital ant interfaces.Lojik pwogramasyon li yo pèmèt chemen done koutim ki konekte processeurs, aparèy memwa, ak kontwolè kominikasyon.

Subsystems elektwonik otomobil

Inite kontwòl elektwonik nan machin yo mande pou lojik pwogramasyon pou jesyon siyal ak kowòdinasyon sistèm.Aparèy la ka okipe travay kontwòl dijital, koòdone kominikasyon, ak fonksyon distribisyon nan elektwonik otomobil.

Lojik Kontwòl Elektwonik Konsomatè

Aparèy konsomatè dijital yo souvan mande pou lojik pwogramasyon kontra enfòmèl ant pou jere fonksyon sistèm yo.Aparèy la ka kowòdone siyal koòdone itilizatè, kontwòl distribisyon, ak kominikasyon entèn ant eleman nan pwodwi elektwonik.

XC2S200-5FG256I Avantaj ak Dezavantaj

Avantaj

• Estrikti lojik pwogramasyon pèmèt sikui dijital yo dwe rekonfigire apre enstalasyon

• Memwa blòk entegre sipòte depo done san memwa ekstèn nan kèk desen

• Gwo kantite pin antre ak pwodiksyon sipòte koneksyon sistèm fleksib

• Operasyon ki estab atravè kondisyon tanperati endistriyèl

• Kontra enfòmèl ant pake BGA sipòte konsepsyon tablo sikwi enprime dans

• Sikui aliyman revèy entèn yo ede kenbe yon konpòtman ki konsistan

Dezavantaj

• Kapasite lojik pi ba pase aparèy pwogramasyon ki pi resan yo

• Sou chip memwa gwosè limite konpare ak fanmi modèn lojik pwogramasyon

• Konsomasyon pouvwa ka pi wo pase nouvo achitekti vòltaj ki ba

• Pa enkli resous avanse pwosesis entegre siyal

• Egzije memwa konfigirasyon ekstèn pou pwogramasyon aparèy

XC2S200-5FG256I Altènatif

Nimewo Pati	Manifakti	Karakteristik kle	Sèvi ak Ka / Nòt
XC2S200-5FGG256I	AMD	Spartan-II FPGA ak blòk lojik configurable, RAM distribiye, ak resous routage pwogramasyon.Li opere alantou yon rezèv debaz 2.5 V epi li bay dè milye de selil lojik pou aplike sikwi dijital koutim.	Itilize nan pwosesis entegre, kontwòl endistriyèl, ak pyès ki nan konpitè kominikasyon kote yo mande lojik pwogramasyon ak operasyon serye nan seri tanperati endistriyèl.
XC2S200-5FGG256C	AMD	Aparèy FPGA ki soti nan fanmi Spartan-II ki entegre eleman lojik pwogramasyon, blòk memwa entèn, ak koneksyon I/O configurable pou konsepsyon dijital fleksib.	Apwopriye pou elektwonik konsomatè, modil kominikasyon, ak platfòm pwototip kote yo mande dansite lojik modere ak konfigirasyon pyès ki nan konpitè fleksib.
XC2S200-5FG256C	AMD	Aparèy FPGA pwogramasyon ki ofri selil lojik configurable, resous memwa entèn, ak plizyè broch I/O itilizatè-konfigurab pou aplike sikui dijital konplèks sou yon sèl chip.	Aplike nan sistèm akizisyon done, platfòm pwosesis siyal, ak desen entegre ki bezwen kenkayri dijital pwogramasyon.
XC2S200-5FGG456I	AMD	High-pin-count Spartan-II FPGA bay blòk lojik pwogramasyon, memwa entegre, ak yon gwo kantite I / O koneksyon pou sistèm dijital konplèks.	Itilize nan automatisation endistriyèl, ekipman kominikasyon avanse, ak wo-I / O sistèm entegre ki mande fleksib pwogramasyon lojik ak sipò tanperati pwolonje.

Konsènan AMD Xilinx

AMD Xilinx se yon konpayi teknoloji semi-conducteurs li te ye pou devlopman nan aparèy lojik pwogramasyon ak platfòm adaptive informatique.Konpayi an soti kòm Xilinx epi pita te vin fè pati Advanced Micro Devices.Travay li konsantre sou etalaj pòtay pwogramasyon jaden, sistèm adaptasyon sou aparèy chip, ak platfòm akselerasyon pwogramasyon yo itilize nan enfòmatik, kominikasyon, elektwonik otomobil, ak sistèm endistriyèl.Konpayi an te devlope achitekti lojik pwogramasyon pou plizyè deseni, sipòte konsepsyon pyès ki nan konpitè dijital atravè aparèy configurable ki pèmèt sikui yo dwe defini apre fabrikasyon.Pwodwi li yo lajman ki itilize nan sistèm entegre, enfrastrikti rezo, ekipman pwosesis siyal, ak sistèm kontwòl elektwonik.

Konklizyon

XC2S200-5FG256I FPGA a ba ou yon fason fleksib pou konstwi lojik dijital dirèkteman nan pyès ki nan konpitè.Ou ka configured blòk lojik li yo, resous memwa, ak koneksyon antre ak pwodiksyon pou sipòte diferan travay sistèm yo.Estrikti entèn li pèmèt routage siyal, kontwòl distribisyon, ak depo done andedan yon sèl aparèy pwogramasyon.Avèk yon Konpreyansyon configurable li yo ak Achitekti XC2S200-5FG256I FPGA ak Aplikasyon Achitekti, aparèy la ka sipòte elektwonik entegre, koòdone kominikasyon, ak sistèm kontwòl.Konprann layout li yo, karakteristik, ak aplikasyon yo ede w wè ki jan aparèy lojik pwogramab sipòte ekipman dijital modèn.Sa fè li pi fasil pou w evalye si XC2S200-5FG256I a adapte bezwen konsepsyon elektwonik ou a.

Fichye done PDF

XC2S200-5FG256I Fèy done:

XC2S200-5FG256I.pdf
