Comprehensive Gid pou CD4511BE a: BCD a 7-segman dekodaj ak pinout, ekivalan, aplikasyon pou, ak fich

CD4511BE a se yon BCD versatile (binè kode desimal) a 7-segman dekodaj, souvan itilize nan nan yon pakèt domèn aplikasyon pou ekspozisyon.Nan atik sa a, nou plonje fon nan karakteristik li yo, ki soti nan konprann fich li yo ak konfigirasyon PIN nan eksplore aplikasyon pou ak desen sikwi.Si w ap chèche amelyore konesans ou nan chofè ekspozisyon oswa k ap chèche konsèy pratik entegrasyon sikwi, gid sa a konplè nan CD4511BE a ap ofri ou ak Sur ki nesesè yo efektivman ogmante kapasite li yo nan pwojè elektwonik modèn.

Katalòg

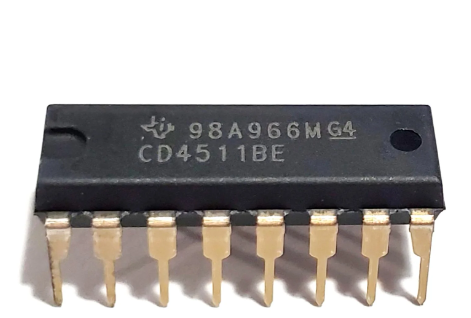

CD4511BE Apèsi sou lekòl la

A CD4511BE, yon adaptab BCD a 7-segman dirije Latch chofè dekodaj, se enklizyon nan yon 16-PIN plonje CMOS pake.Sa a eleman inikman melanje CMOS lojik ak NPN bipolè sorti tranzistò, ki amelyore pèfòmans li yo nan yon foul moun nan aplikasyon pou ekspozisyon.

Entegrasyon an nan lojik CMOS ak NPN bipolè rezilta tranzistò nan CD4511BE a asire konsomasyon pouvwa minimòm pandan y ap anplifye rezistans bri.Li abilman sous jiska 25mA pou kondwi poul ak ekspozisyon menm jan an.Antre tès lanp fasilite tès dwat nan chak segman ekspozisyon.Karakteristik sa a garanti ke segments yo fonksyone san yo pa egzije dispozisyon konplèks.D 'a vid se yon zouti ki gen anpil valè pou manipile entansite ekspozisyon an.Li pèmèt ajisteman klète kostim divès kalite kondisyon ekleraj anviwònman an.Fleksibilite sa a pwouve benefisye nan tou de anviwònman andedan kay la epi deyò.Latchman an pèmèt entrain yo fèt yo kenbe kòd BCD, asire pwodiksyon ki estab malgre fluctuant siyal opinyon.

Sa a fonksyonalite minimize siyman ak fè pwomosyon ki konsistan pèfòmans ekspozisyon.Yon fòs remakab nan CD4511BE a se konpetans li nan multiplexing plizyè siyal ak jere montre miltip an menm tan.Sa a kapasite rasyonalize konsepsyon an sikwi ak diminye konte a eleman, kidonk senplifye entegrasyon li yo nan tou de konsomatè elektwonik ak aplikasyon pou endistriyèl.Se CD4511BE a ofri nan fòma pake plizyè, ki gen ladan èrmetik, plonje plastik, ti-ekstrèm, ak mens-retresi ti-ekstrèm.Opsyon sa yo anbalaj divès garanti konpatibilite ak kondisyon konsepsyon divès kalite, ki soti nan aparèy pòtatif kontra enfòmèl ant awogan panno kontwòl endistriyèl.

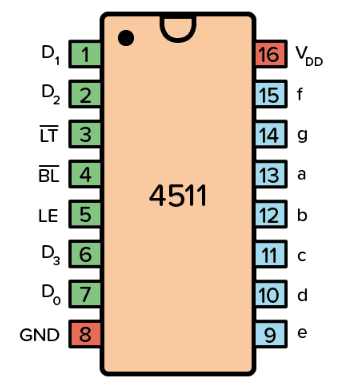

CD4511BE pinout

Zepeng Non	Zepeng #	Lèt	Deskripsyon
VDD	16	Pouvwa	Ekipman pou vòltaj (+3 a +15v)
YD	8	Pouvwa	Tè (0v)
A-F	9-15	Randman	Rezilta pou la 7-segman ekspozisyon
D0-D3	7, 1, 2, 6	Mize	4-ti jan done opinyon
Ale	3	Mize	Tès lanp.Vire sou tout segments lè ki ba.
BL	4	Mize	Tès vid. Vire sou tout segments lè ki ba.
Le	5	Mize	LATCH Pèmèt. Magazen eta aktyèl la lè segondè.

Modèl CAD nan CD4511BE

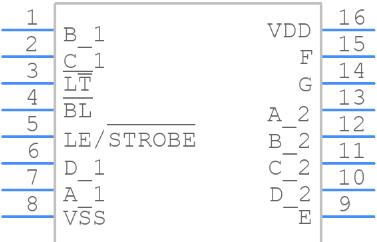

Senbòl

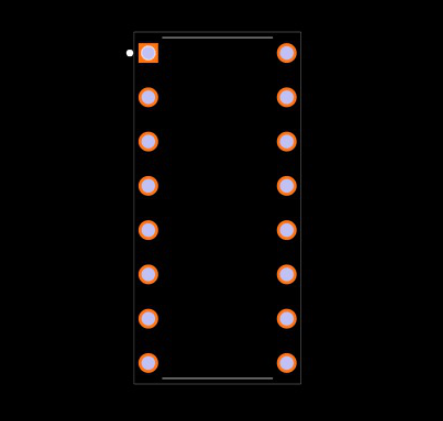

Anprent pye

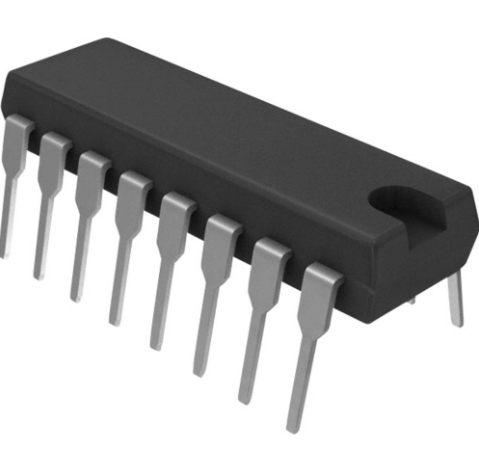

3D Modèl

Espesifikasyon nan CD4511BE

Lèt	Paramèt
Sovtaj Kondisyon	Aktif (Dènye mete ajou: 2 jou de sa)
Izin Tan plon	8 Semèn
Kontak Fò	Lò
Mòn	Pa Trou
Aliye Lèt	Pa Trou
Nonb nan broch	16
Pwa	951.693491mg
Opere Tanperati	-55 ° C ~ 125 ° C
Anbalaj	Tib
JESD-609 Kòd	E4
Separe Kondisyon	Aktif
Imidite Nivo sansiblite (MSL)	1 (San limit)
Nonb nan fen	16
Eccn Kòd	Ear99
Tansyon - ekipman pou	3V ~ 18V
Estasyon Pozisyon	Doub
Nonb nan fonksyon	1
Founi Tansyon	5V
Fondasyon Nimewo pati	CD4511
Zepeng Konnte	16
Opere Ekipman pou vòltaj	3.3V
Polarite	Ki pa Peye-Envèse
Founi Voltage-min (VSUP)	3V
Konfigirasyon	7 Segman
Nonb nan chanèl	4
Koòdone	BCD
Opere Pwovizyon pou aktyèl	40NA
Chay Kapasite	50pf
Pouvwa Dissipation	500MW
Pwopagasyon Mize	1.32 μs
Rete Kouran	100μA
Tounen Sou tan reta	1.32 μs
Lojik Fonksyone	Dekodaj, Varyateur, latch
Nonb nan entrain	4
Lojik IC tape	Sèt Segman dekodaj/chofè
Nonb nan pòtay	1
Etalaj Lèt	Dirije
Mize Kapasite	5pf
Ba Nivo pwodiksyon aktyèl	4.2mA
Pouvwa Pwovizyon pou aktyèl-max (ICC)	0.3mA
Nonb nan liy pwodiksyon	7
Mize Kondisyone	Fèmen
Wotè	5.08mm
Longè	19.3mm
Lajè	6.35mm
Epesè	3.9mm
Rive Svhc	Non Svhc
Radyasyon Bese	Non
Rohs Kondisyon	Rohs3 Konfòme
Mennen Lib	Mennen Lib

Karakteristik nan CD4511BE

Patikilarite	Deskripsyon
Wo Sòti kapasite Smart apwovizyone	Sou a 25mA
Founi ranje vòltaj	De 3V a 18V
Mize seri pou depo kòd BCD	Bay Depo pou opinyon BCD
Teste Kouran ki rete	100% teste nan 20V
Maksimòm Antre aktyèl	1µA nan 18V (plen pake tanperati ranje), 100NA nan 18V (25 ° C)
Paramètrik evalyasyon	5V, 10v, ak 15v
Opere Range Tanperati	-55 ° C a 125 ° C

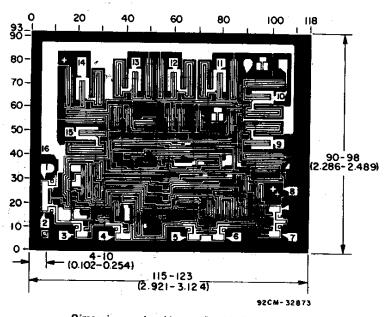

Chip dimansyon

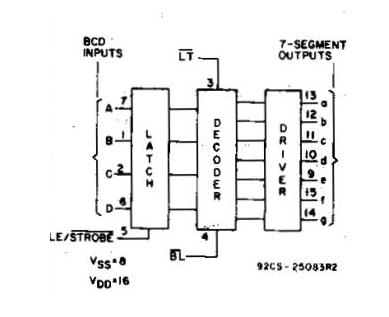

Dyagram blòk nan CD4511BE

Aplikasyon nan CD4511BE

Dirije chofè ekspozisyon

CD4511BE a se majorite itilize nan kondwi komen-katod ki ap dirije montre.Kapasite li nan entèprete BCD opinyon ak konvèti li nan yon korespondan 7-segman ekspozisyon jwenn plas li yo nan aparèy divès kalite tankou revèy dijital, kalkilatris, ak mèt dijital.Enkòpore CD4511BE a nan aparèy sa yo amelyore pa sèlman lizibilite, men tou pèfòmans operasyonèl, ventan pwodiksyon klè ak egzak.Aplikasyon sa a espesifik kapitalize sou kapasite konpetan chip la dekodaj, ki senplifye entèfas la nan miltip 7-segman montre.

Multiplexing

Nan mond lan nan multiplexing, CD4511BE a optimize operasyon pa menteur desann kantite broch oblije jere ekspozisyon miltip.Sa a se sitou benefisye nan sistèm kote espas ak limit koòdone mete restriksyon sou kantite liy ki disponib konekte.Chip la rasyonalize koneksyon pou ankadreman ekspozisyon multiples, asire ke inite ekspozisyon anpil opere transparans nan tandem, kidonk anrichisan eksperyans ou ak senkronize ak klè enfòmasyon vizyèl.

Kontwòl ekspozisyon enkandesan

Lè jere ekspozisyon enkandesan, CD4511BE a prezante adaptabilite louabl.Kapasite pwodiksyon gaya li yo garanti ke segments yo enkandesan resevwa siyal ki konsistan ak serye, fè li avantaje nan anviwònman kote sistèm eritaj yo nan itilize oswa ki kote detèminasyon nan kondisyon anbyen segondè se dominan.Fyab la nan sa a chip asire alontèm, operasyon ki estab, menm lè fè fas ak varye karakteristik sa yo elektrik nan ekspozisyon enkandesan.

Montre fliyoresan ki ba-vòltaj

CD4511BE a èksèl nan aplikasyon pou ki enplike ki ba-vòltaj montre fliyoresan.Konpetans chip la nan manyen divès nivo vòltaj san yo pa konpwomèt bon jan kalite ekspozisyon fè li ideyal pou batri-opere aparèy ak enèji-efikas sistèm ekspozisyon.Fleksibilite sa a pa sèlman souliye konvnab li yo pou aplikasyon pou konsomasyon ba-pouvwa, men tou mete aksan sou konpatibilite li yo ak kalite ekspozisyon diferan, elaji aplikasyon li nan divès kalite desen elektwonik.

Altènativ nan CD4511BE

CD4511BF3A

CD4511BF

Manifakti nan CD4511BE

Texas Instruments Inc., biwo santral li nan Dallas, Texas, kanpe tankou yon fòs enfliyan nan jaden flè nan semi -conducteurs Ameriken an.Li èksèl nan pwodwi bato analòg ak processeurs entegre.Ansanm, pwodwi sa yo jenere plis pase 80% nan revni konpayi an.Sa a te kontribisyon sibstansyèl lanse Texas enstriman mizik yo dwe nan mitan dis tèt konpayi yo semi -conducteurs atravè lemond.

Texas Enstriman ankouraje yon repitasyon gaya nan endistri a semi -conducteurs.Li te touche sa a nan yon angajman enkondisyonèl nan inovasyon ak bon jan kalite.Pwodwi analòg ak entegre pwosesis li yo jwenn aplikasyon nan divès sektè, ki soti nan konsomatè elektwonik nan ekipman endistriyèl.Deseni ki konsistan, solisyon pèfòmans-wo gen simante relasyon dirab ak kliyan.

Se gwo abilite teknolojik nan Texas enstriman mizik ilistre nan ofrann pwodwi sofistike li yo.CD4511BE a se yon premye egzanp nan konpetans konpayi an nan élaboration sikwi entegre ki rasyonalize konplèks fonksyon elektwonik.Pwodwi sa a garners admirasyon pou efikasite li yo ak fonctionnalités nan aplikasyon pou ekspozisyon dijital, en wòl pyonye Texas Enstriman 'nan teknoloji semi -conducteurs.

Pake nan CD4511BE

Pake deskripsyon

Plastik doub-an-liy pake

Dimansyon CD4511BE

Dimansyon	Valè
Wotè	5.08 mm
Longè	19.3 mm
Epesè	3.9 mm
Lajè	6.35 mm

Mete ann aplikasyon CD4511BE la

Pou pote CD4511BE a nan operasyon avèk efikasite, kòmanse pa konekte PIN la VDD nan bò pozitif ekipman pou pouvwa a ak PIN la GND nan tè a.Sa a sikwi entegre (IC) ka fonksyone nan yon seri vòltaj nan 3V a 15V, Restoration nan bezwen aplikasyon divès.

Entran binè-kode desimal: CD4511BE a fèt yo aksepte binè-kode desimal (BCD) entrain nan broch D0 a D3.Sa yo entrain defini chif la parèt sou ekspozisyon an 7-segman, asire pent la egzat nan done yo.Nan anviwònman fabrikasyon, entrain BCD yo entegral nan sistèm tès otomatik.Sa yo entrain fasilite rapid ak egzak done vizyalizasyon sou liy pwodiksyon, anpeche reta ak erè.

7-segman ekspozisyon rezilta: broch pwodiksyon IC a (A a G) Konekte ak segments korespondan sou ekspozisyon an 7-segman.Sa a orchestrates ekleraj la nan segments espesifik pou egzat reprezantasyon desimal.Ou ka tipikman enkòpore rezistans aktyèl-limite pou chak PIN pwodiksyon.Pratik sa a pa sèlman pwoteje poul yo ekspozisyon, men tou prolongation fonctionnalités yo, optimize tou de pèfòmans ak rezistans.

Tès segman ak PIN LT: PIN la LT (tès lanp) se kle pou yon tès segman konplè.Lè se PIN sa a mete nan ki ba, tout segman montre aktive, sa ki pèmèt yon chèk fonksyonalite apwofondi.Pandan faz pwototip la, se segments tès atravè PIN la LT obligatwa.Etap sa a idantifye nenpòt ki mal fonksyone, pèmèt ranplasman alè anvan anbakman sou pwosesis entegrasyon plis konplike.

Kontwòl klète ak PWM ak PIN BL: itilize PIN la BL (blanking) ak batman kè lajè (PWM) teknik ka efektivman jere klète ekspozisyon.Mete PIN la BL a etenn ki ba tout segments, demontre tou de sou/sou kontwòl ak klète kapasite batman.Nan konsomatè elektwonik, BL PIN ki baze sou ajisteman PWM yo répandus.Sa a adaptabilite pèmèt montre amoninize ak divès kalite limyè anbyen, siyifikativman amelyore satisfaksyon ou.

Depo done ak PIN LE: PIN la LE (Pèmèt Pèmèt) yo itilize nan magazen valè a parèt.Lè PIN la LE se wo, se pwodiksyon an ekspozisyon kenbe malgre chanjman opinyon.Mete li nan ba rezime operasyon nòmal kote ekspozisyon an dinamik reflete varyasyon opinyon.Swe PIN la LE se yon pratik komen nan revèy dijital ak aplikasyon pou menm jan an.Sa a asire yon pwodiksyon ekspozisyon ki estab, menm avèk siyal opinyon fluctuant, amelyore presizyon ak disponiblite.

Espesifikasyon konparab

Nimewo pati	Fabrikan	Pake / Ka	Kantite entrain	Kantite broch	Fonksyon lojik	Kantite liy pwodiksyon	Pwopagasyon reta	Ba nivo pwodiksyon aktyèl	Ekipman pou vòltaj
CD4511BE	Texas Enstriman	16-tranpe (0.300, 7.62mm)	4	16	Decoder, varyateur, Obtenir	7	1.32 μs	4.2 Ma	5 V
CD74HC138E	Texas Enstriman	16-tranpe (0.300, 7.62mm)	3	16	Dekodaj, demultiplexer, demux	8	45 ns	-	5 V
Sn74hct138n	Texas Enstriman	16-tranpe (0.300, 7.62mm)	3	16	Dekodaj, demultiplexer	-	45 ns	-	5 V
MC74HCT138ang	Sou semi -conducteurs	16-tranpe (0.300, 7.62mm)	3	16	Dekodaj, demultiplexer	-	45 ns	-	5 V
Sn74hc138n	Texas Enstriman	16-tranpe (0.300, 7.62mm)	3	16	Dekodaj, demultiplexer	-	30 ns	-	4.5 V

Fich pdf

CD4511BE fich:

Moun ki gen batri silendrik.pdf

CD74HC138E fich:

Moun ki gen batri silendrik.pdf

SN74HCT138N fich:

Moun ki gen batri silendrik.pdf

SN54HCT138, SN74HCT138.pdf

MC74HCT138ANG FACASHEETS:

Moun ki gen batri silendrik.pdf

SN74HC138N fich:

SN54HC138, SN74HC138.pdf

Kesyon yo poze souvan [FAQ]

1. Ki sa ki se yon BCD a 7-segman chofè?

Yon chofè BCD ak 7-segman tradui binè-kode desimal (BCD) entrain nan siyal ki aktive segments ki apwopriye yo nan yon ekspozisyon 7-segman.Pwosesis sa a pèmèt pou reprezantasyon vizyèl nan enfòmasyon nimerik, fè li nesesè nan aparèy tankou revèy dijital ak panno instrumentation, kote egzat ak efikas montre nimerik yo gen obligasyon.

2. Ki pake CD4511BE a?

CD4511BE a se loje nan yon pake doub nan-liy (DIP-16).Estanda anbalaj sa a fè enstalasyon ak entegrasyon nan divès sikwi elektwonik dwat.Konsepsyon gaya li yo ofri fasilite nan manyen ak sekirite koneksyon, karakteristik ki asire disponiblite nan yon foul moun nan aplikasyon pou.

3. Kisa CD4511BE fè?

CD4511BE a opere kòm yon chofè pou poul ak lòt aparèy ekspozisyon pa konvèti siyal opinyon dijital nan rezilta elektrik, kidonk limine segments ekspozisyon espesifik.Fonksyon sa a aktif nan aparèy ki egzije egzak reprezantasyon done nimerik.Entegrasyon an nan tankou yon chofè jwe yon wòl remakab nan akonplisman presizyon ekspozisyon ak disponiblite, ki yo trè valè nan konsomatè elektwonik ak aplikasyon pou endistriyèl.

4. Ki sa ki nan ranje a tanperati rekòmande pou CD4511BE?

Tanperati a opere rekòmande pou CD4511BE a porte soti nan -55 ° C a +125 ° C.Sa a ranje lajè mete aksan sou adaptabilite eleman an ak konvnab pou divès kondisyon anviwònman an, ki soti nan anviwònman yo pi frèt nan chalè entans.Ou ka souvan chwazi konpozan tankou CD4511BE a pou pwojè ki mande pèfòmans ki konsistan nan tout tanperati divès.

5. Konbyen liy pwodiksyon CD4511BE genyen?

CD4511BE a karakteristik sèt liy pwodiksyon.Chak pwodiksyon kondwi yon segman endividyèl nan yon ekspozisyon 7-segman.Achitekti sa a se pi gwo pou konsepsyon sistèm ki mande pou klè ak efikas lekti dijital, amelyore tou de entèraksyon ak entèpretasyon done.
